圖漾深度相機開發-PCL點云實時顯示

2021-08-20 09:38:33 其他

目錄

  • 1. 從示例程式 SimpleView_FetchFrame 開始
    • 程式功能
    • 程式解讀
  • 2. 創建自己的點云處理程式
    • 檔案結構
    • 創建點云
    • 點云圖實時顯示完整代碼
  • 3. 新建工程

  • 相機型號：圖漾科技 FS820 深度相機
    【引數資訊】【深度相機開發說明檔案】【SDK下載】
  • 編譯環境：Ubuntu 18.04 / C++ / VS code
  • 依賴庫：OpenCV + PCL

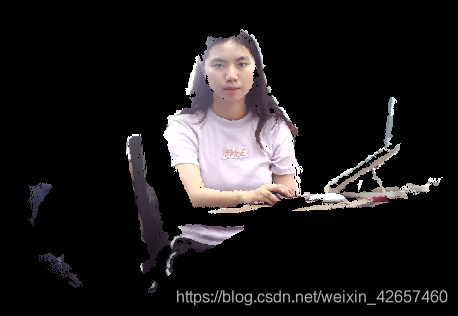

  • 圖漾深度相機初步使用流程見博客，在能簡單應用相機示例程式的基礎上，對相機進行開發，以實作三維點云處理，本文實作的功能是顯示實時點云圖：
    在這里插入圖片描述

1. 從示例程式 SimpleView_FetchFrame 開始

程式功能

SimpleView_FetchFrame 是深度相機獲取影像資料并在資料獲取執行緒中進行 OpenCV 渲染的示例程式，以此為例說明影像獲取流程【影像獲取的完整流程】

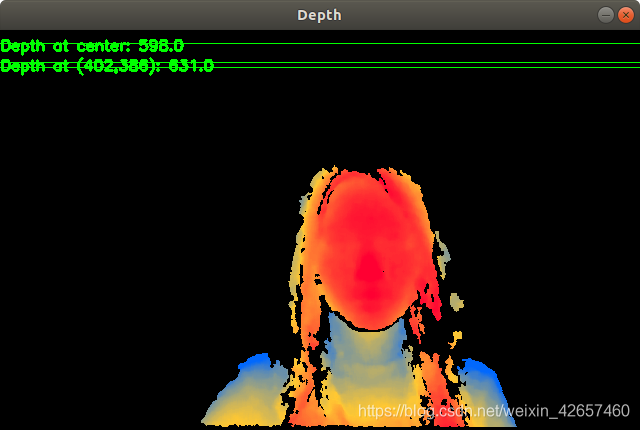

運行程式，生成 color彩色影像、depth深度影像、leftIR、rightIR 視窗

在這里插入圖片描述

程式解讀

打開 sample/SimpleView_FetchFrame/main.cpp，解讀代碼：

從主函式開始閱讀，可以看到多個 LOGD() 函式，這些函式實作的是列印功能，相當于程式中的注釋（如 LOGD("Init lib")，說明下一段代碼的功能是初始化 API，初始化設備物件等資料結構）

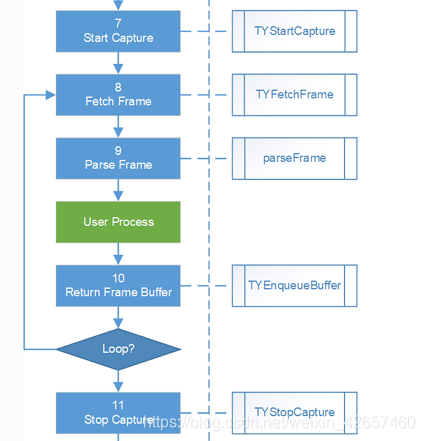

對于開發者而言，我們需要關注的是如何獲取相機的資料，以進行后續的處理，也就是下圖中的 Loop 回圈部分，這一回圈的作用是不斷獲取相機的幀資料，并對資料進行處理（本例中的處理效果即為生成 color彩色影像、depth深度影像、leftIR、rightIR 視窗）
在這里插入圖片描述
因此我們繼續往下閱讀代碼，讀到 LOGD("While loop to fetch frame") 陳述句，下面一段程式的功能就是獲取相機幀回圈，貼出代碼進行解讀：

LOGD("While loop to fetch frame");
    bool exit_main = false;
    TY_FRAME_DATA frame;
    int index = 0;
    while(!exit_main) {
        int err = TYFetchFrame(hDevice, &frame, -1);
        if( err == TY_STATUS_OK ) {
            LOGD("Get frame %d", ++index);

            int fps = get_fps();
            if (fps > 0){
                LOGI("fps: %d", fps);
            }

            cv::Mat depth, irl, irr, color;
            parseFrame(frame, &depth, &irl, &irr, &color, hColorIspHandle);
            if(!depth.empty()){
                depthViewer.show(depth);
            }
            if(!irl.empty()){ cv::imshow("LeftIR", irl); }
            if(!irr.empty()){ cv::imshow("RightIR", irr); }
            if(!color.empty()){ cv::imshow("Color", color); }

            int key = cv::waitKey(1);
            switch(key & 0xff) {
            case 0xff:
                break;
            case 'q':
                exit_main = true;
                break;
            default:
                LOGD("Unmapped key %d", key);
            }

            TYISPUpdateDevice(hColorIspHandle);
            LOGD("Re-enqueue buffer(%p, %d)"
                , frame.userBuffer, frame.bufferSize);
            ASSERT_OK( TYEnqueueBuffer(hDevice, frame.userBuffer, frame.bufferSize) );
        }
    }

首先定義了 bool 型變數exit_main：作為回圈的標志位，while(!exit_main) 表示當 exit_main = 1 時回圈結束

  • Fetch Frame
    這一段代碼的功能是獲取相機的幀資訊，即 frame：
int err = TYFetchFrame(hDevice, &frame, -1);
        if( err == TY_STATUS_OK ) {
            LOGD("Get frame %d", ++index);

            int fps = get_fps();
            if (fps > 0){
                LOGI("fps: %d", fps);
            }

這段代碼的核心部分為：TYFetchFrame(hDevice, &frame, -1)，函式功能為 Fetch one frame，即通過輸入 hDevice 這一引數，獲取一幀相機的資訊到 frame 中，如果成功獲取幀資訊，則回傳值為 TY_STATUS_OK

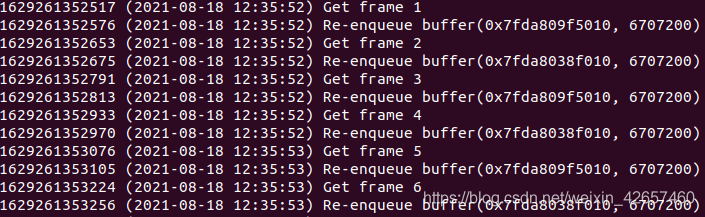

當 err == TY_STATUS_OK （成功獲取幀資訊）時，會列印資訊：Get frame + (index 的值)，表示當前獲取的是第幾幀，index 在每次回圈中加1，如下圖所示：

在這里插入圖片描述

  • Parse Frame
    這一段代碼的功能是決議獲取的幀資訊：
cv::Mat depth, irl, irr, color;
parseFrame(frame, &depth, &irl, &irr, &color, hColorIspHandle);

首先定義 cv::Mat 型別的深度圖 depth，彩色圖 color，左紅外影像 irl，右紅外影像 irr
接著通過 parseFrame() 函式決議 frame，分別生成深度圖、左右紅外圖和彩色圖

  • User Process
    在決議幀后，我們成功得到了相機的深度圖 depth 和彩色圖 color 等，用戶就可以利用獲取的資料進行處理和開發了，示例程式中實作的是簡單的影像顯示功能，即分別可視化深度圖、左右紅外圖和彩色圖：
if(!depth.empty()){
                depthViewer.show(depth);
            }
            if(!irl.empty()){ cv::imshow("LeftIR", irl); }
            if(!irr.empty()){ cv::imshow("RightIR", irr); }
            if(!color.empty()){ cv::imshow("Color", color); }

            int key = cv::waitKey(1);
            switch(key & 0xff) {
            case 0xff:
                break;
            case 'q':
                exit_main = true;
                break;
            default:
                LOGD("Unmapped key %d", key);
            }

如果在 openCV 的圖窗中，鍵盤按下 q 鍵，則exit_main = true，整個幀回圈會結束

  • Return Frame Buffer
TYISPUpdateDevice(hColorIspHandle);
LOGD("Re-enqueue buffer(%p, %d)" , frame.userBuffer, frame.bufferSize);
ASSERT_OK( TYEnqueueBuffer(hDevice, frame.userBuffer, frame.bufferSize) );

更新設備狀態，將 frame buffer 推入幀緩沖佇列

2. 創建自己的點云處理程式

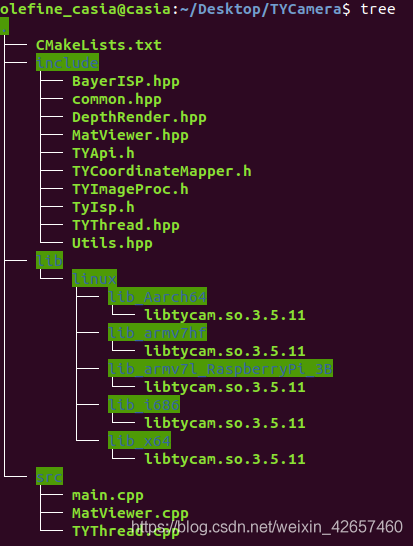

檔案結構

最簡單的方式是直接在 sample 檔案夾創建一個新的檔案夾例如 point3D，并在該檔案夾中創建 main.cpp ，接著在 CMakeLists.txt 中修改以下部分即可：

set(ALL_SAMPLES
    point3D  # 加上自己命名的檔案夾
    DumpAllFeatures
    ListDevices
    ...

在 sample/build 目錄下打開終端，重新編譯運行即可：

cmake ..
make
cd bin
sudo ./point3D

創建點云

根據對示例程式的分析可知，通過 parseFrame(frame, &depth, &irl, &irr, &color, hColorIspHandle) 陳述句可以獲取相機的深度圖和彩色圖，處理深度圖得到位置資訊 ( x , y , z ) (x, y, z) (x,y,z) ，處理彩色圖得到顏色資訊 ( r , g , b ) (r, g, b) (r,g,b) ，最終生成包含顏色資訊的點云圖

使用 Point CLoud Library 處理點云，首先需要安裝 PCL 庫：

  • 安裝 PCL 庫
sudo apt install libpcl-dev
  • 修改 CMakeLists.txt 添加 PCL 庫

添加如下陳述句：

# ========================================
# === PCL
# ========================================
find_package(PCL 1.8 REQUIRED)
    include_directories(${PCL_INCLUDE_DIRS})
    link_directories(${PCL_LIBRARY_DIRS})
    add_definitions(${PCL_DEFINITIONS})

修改倒數第五行：

target_link_libraries(${sample} sample_common ${ABSOLUTE_TARGET_LIB} ${OpenCV_LIBS} ${CLOUD_VIEWER} ${PCL_LIBRARIES})
  • Map depth image to 3D points
    根據深度相機的標定引數，將深度圖映射為三維點云：

(1) 首先需要獲取深度相機的標定引數，根據官方檔案可知，利用 TYGetStruct() 函式即可：

 TY_CAMERA_CALIB_INFO depth_calib;
 TYGetStruct(hDevice, TY_COMPONENT_DEPTH_CAM
 , TY_STRUCT_CAM_CALIB_DATA, &depth_calib,sizeof(depth_calib));  //  提取深度相機的標定資料

(2) 接著將深度圖轉換為三維資料：

std::vector<TY_VECT_3F> p3d;  // p3d 用于存盤三維資料
TYMapDepthImageToPoint3d(&depth_calib, depth.cols, depth.rows
, (uint16_t*)depth.data, &p3d[0]);  // 輸入深度資料和標定資料，輸出三維資料

p3d[i].x 表示第 i 個點的 x值；p3d[i].y 表示第 i 個點的 y值；p3d[i].z 表示第 i 個點的 z值

  • Map original RGB image to depth coordinate RGB image
    根據彩色相機的標定引數，將彩色圖與深度圖對齊：

(1) 首先需要獲取彩色相機的標定引數，根據官方檔案可知，利用 TYGetStruct() 函式即可：

 TY_CAMERA_CALIB_INFO color_calib;
 TYGetStruct(hDevice, TY_COMPONENT_RGB_CAM, TY_STRUCT_CAM_CALIB_DATA
, &color_calib, sizeof(color_calib));  // 提取彩色相機的標定資料

(2) 彩色圖與深度圖對齊：
首先定義函式doRgbRegister()，實作對齊功能：

// 定義一個函式 doRgbRegister()，實作對齊功能
static void doRgbRegister(const TY_CAMERA_CALIB_INFO& depth_calib
                       , const TY_CAMERA_CALIB_INFO& color_calib
                       , const cv::Mat& depth
                       , const cv::Mat& color
                       , cv::Mat& out
                       )
{
    // do rgb undistortion
    TY_IMAGE_DATA src;
    src.width = color.cols;
    src.height = color.rows;
    src.size = color.size().area() * 3;
    src.pixelFormat = TY_PIXEL_FORMAT_RGB;
    src.buffer = color.data;

    cv::Mat  undistort_color = cv::Mat(color.size(), CV_8UC3);
    TY_IMAGE_DATA dst;
    dst.width = color.cols;
    dst.height = color.rows;
    dst.size = undistort_color.size().area() * 3;
    dst.buffer = undistort_color.data;
    dst.pixelFormat = TY_PIXEL_FORMAT_RGB;
    TYUndistortImage(&color_calib, &src, NULL, &dst);

    // do register
    out.create(depth.size(), CV_8UC3);
        TYMapRGBImageToDepthCoordinate(
        &depth_calib,
        depth.cols, depth.rows, depth.ptr<uint16_t>(),
        &color_calib,
        undistort_color.cols, undistort_color.rows, undistort_color.ptr<uint8_t>(),
        out.ptr<uint8_t>());
}

在主函式中呼叫函式doRgbRegister()：

cv::Mat color_data_mat;  // color_data_mat 為對齊后的彩色圖
if (!color.empty())
{
bool hasColorCalib;
TYHasFeature(hDevice, TY_COMPONENT_RGB_CAM, TY_STRUCT_CAM_CALIB_DATA, &hasColorCalib);  // 查詢有無彩色相機標定引數這一屬性
    if (hasColorCalib)
    {
    doRgbRegister(depth_calib, color_calib, depth, color, color_data_mat); // 輸入深度相機標定資料、彩色相機標定資料、深度圖和彩色圖，輸出對齊后的彩色圖
    cv::cvtColor(color_data_mat, color_data_mat, cv::COLOR_BGR2RGB);  // BGR 格式轉換為 RGB 格式
    }
}
  • 生成 PointXYZRGB 型別點云（核心代碼）
pcl::PointCloud<pcl::PointXYZRGB> cloud; // 生成的點云 cloud
pcl::PointXYZRGB point;

for (int m = 0; m < depth.rows; m++)
    {
        for (int n=0; n < depth.cols; n++)
        {
            point.x = p3d[(m*(depth.cols)+n)].x;
            point.y = p3d[(m*(depth.cols)+n)].y;
            point.z = p3d[(m*(depth.cols)+n)].z;

            point.r = color_data_mat.at<cv::Vec3b>(m, n)[0];
            point.g = color_data_mat.at<cv::Vec3b>(m, n)[1];
            point.b =color_data_mat.at<cv::Vec3b>(m, n)[2];

            cloud.points.push_back(point); // 構造xyzrgb型別點云
        }
    }
    cloud.width = (uint32_t)cloud.points.size();
    cloud.height = 1;
  • 點云可視化
boost::shared_ptr<pcl::visualization::PCLVisualizer> viewer1(new pcl::visualization::PCLVisualizer("3D Viewer"));

pcl::PointCloud<pcl::PointXYZRGB>::Ptr basic_cloud_ptr(new pcl::PointCloud<pcl::PointXYZRGB>);
basic_cloud_ptr = cloud.makeShared(); // 轉換為指標格式 basic_cloud_ptr
basic_cloud_ptr->is_dense = false;  //  自己創建的點云，默認為dense，需要修改屬性，否則removenanfrompointcloud函式無效
pcl::PointCloud<pcl::PointXYZRGB>::Ptr cloud_ptr(new pcl::PointCloud<pcl::PointXYZRGB>);
std::vector<int> mapping;
pcl::removeNaNFromPointCloud(*basic_cloud_ptr, *cloud_ptr, mapping); // 移除無效點

viewer1->removeAllPointClouds();  // 移除當前所有點云
viewer1->addPointCloud<pcl::PointXYZRGB> (cloud_ptr, "initial");
viewer1->updatePointCloud(cloud_ptr, "initial");
viewer1->spinOnce(100);

點云圖實時顯示完整代碼

#include <TYApi.h>
#include "TYImageProc.h"
#include "../common.hpp"

#include <vector>

#include <opencv2/core/core.hpp>
#include <opencv2/highgui/highgui.hpp>

#include <pcl/point_types.h>
#include <pcl/io/ply_io.h>
#include <pcl/visualization/pcl_visualizer.h>
#include <pcl/visualization/cloud_viewer.h>
#include <pcl/io/io.h>
#include <pcl/filters/filter.h>
#include <pcl/common/impl/io.hpp>

static void doRgbRegister(const TY_CAMERA_CALIB_INFO& depth_calib, const TY_CAMERA_CALIB_INFO& color_calib, const cv::Mat& depth, const cv::Mat& color, cv::Mat& out)
{
	// do rgb undistortion
	TY_IMAGE_DATA src;
	src.width = color.cols;
	src.height = color.rows;
	src.size = color.size().area() * 3;
	src.pixelFormat = TY_PIXEL_FORMAT_RGB;
	src.buffer = color.data;

	cv::Mat  undistort_color = cv::Mat(color.size(), CV_8UC3);
	TY_IMAGE_DATA dst;
	dst.width = color.cols;
	dst.height = color.rows;
	dst.size = undistort_color.size().area() * 3;
	dst.buffer = undistort_color.data;
	dst.pixelFormat = TY_PIXEL_FORMAT_RGB;
	ASSERT_OK(TYUndistortImage(&color_calib, &src, NULL, &dst));

	// do register
	out.create(depth.size(), CV_8UC3);
	ASSERT_OK(
		TYMapRGBImageToDepthCoordinate(
		&depth_calib,
		depth.cols, depth.rows, depth.ptr<uint16_t>(),
		&color_calib,
		undistort_color.cols, undistort_color.rows, undistort_color.ptr<uint8_t>(),
		out.ptr<uint8_t>()));
}

void eventCallback(TY_EVENT_INFO *event_info, void *userdata)
{
	if (event_info->eventId == TY_EVENT_DEVICE_OFFLINE) {
		LOGD("=== Event Callback: Device Offline!");
		// Note:
		//     Please set TY_BOOL_KEEP_ALIVE_ONOFF feature to false if you need to debug with breakpoint!
	}
	else if (event_info->eventId == TY_EVENT_LICENSE_ERROR) {
		LOGD("=== Event Callback: License Error!");
		}
}

int main(int argc, char* argv[])
{
	std::string ID, IP;
	TY_INTERFACE_HANDLE hIface = NULL;
	TY_ISP_HANDLE hColorIspHandle = NULL;
	TY_DEV_HANDLE hDevice = NULL;
	int32_t color, ir, depth;
	color = ir = depth = 1;

	for(int i = 1; i < argc; i++) {
		if(strcmp(argv[i], "-id") == 0){
			ID = argv[++i];
		} else if(strcmp(argv[i], "-ip") == 0) {
			IP = argv[++i];
		} else if(strcmp(argv[i], "-color=off") == 0) {
			color = 0;
		} else if(strcmp(argv[i], "-depth=off") == 0) {
			depth = 0;
		} else if(strcmp(argv[i], "-ir=off") == 0) {
			ir = 0;
		} else if(strcmp(argv[i], "-h") == 0) {
			LOGI("Usage: SimpleView_FetchFrame [-h] [-id <ID>] [-ip <IP>]");
			return 0;
		}
	}
	LOGD("Init lib");
	ASSERT_OK( TYInitLib() );
	TY_VERSION_INFO ver;
	ASSERT_OK( TYLibVersion(&ver) );
	LOGD("     - lib version: %d.%d.%d", ver.major, ver.minor, ver.patch);

	std::vector<TY_DEVICE_BASE_INFO> selected;
	ASSERT_OK( selectDevice(TY_INTERFACE_ALL, ID, IP, 1, selected) );
	ASSERT(selected.size() > 0);
	TY_DEVICE_BASE_INFO& selectedDev = selected[0];

	ASSERT_OK( TYOpenInterface(selectedDev.iface.id, &hIface) );
	ASSERT_OK( TYOpenDevice(hIface, selectedDev.id, &hDevice) );

	int32_t allComps;
	ASSERT_OK( TYGetComponentIDs(hDevice, &allComps) );

	///try to enable color camera
	if(allComps & TY_COMPONENT_RGB_CAM  && color) {
		LOGD("Has RGB camera, open RGB cam");
		ASSERT_OK( TYEnableComponents(hDevice, TY_COMPONENT_RGB_CAM) );
		//create a isp handle to convert raw image(color bayer format) to rgb image
		ASSERT_OK(TYISPCreate(&hColorIspHandle));
		//Init code can be modified in common.hpp
		//NOTE: Should set RGB image format & size before init ISP
		ASSERT_OK(ColorIspInitSetting(hColorIspHandle, hDevice));
		//You can  call follow function to show  color isp supported features
#if 0
		ColorIspShowSupportedFeatures(hColorIspHandle);
#endif
		//You can turn on auto exposure function as follow ,but frame rate may reduce .
		//Device may be casually stucked  1~2 seconds while software is trying to adjust device exposure time value
#if 0
		ASSERT_OK(ColorIspInitAutoExposure(hColorIspHandle, hDevice));
#endif
	}

	if (allComps & TY_COMPONENT_IR_CAM_LEFT && ir) {
		LOGD("Has IR left camera, open IR left cam");
		ASSERT_OK(TYEnableComponents(hDevice, TY_COMPONENT_IR_CAM_LEFT));
	}

	if (allComps & TY_COMPONENT_IR_CAM_RIGHT && ir) {
		LOGD("Has IR right camera, open IR right cam");
		ASSERT_OK(TYEnableComponents(hDevice, TY_COMPONENT_IR_CAM_RIGHT));
	}

	//try to enable depth map
	LOGD("Configure components, open depth cam");
	if (allComps & TY_COMPONENT_DEPTH_CAM && depth) {
		int32_t image_mode;
		ASSERT_OK(get_default_image_mode(hDevice, TY_COMPONENT_DEPTH_CAM, image_mode));
		LOGD("Select Depth Image Mode: %dx%d", TYImageWidth(image_mode), TYImageHeight(image_mode));
		ASSERT_OK(TYSetEnum(hDevice, TY_COMPONENT_DEPTH_CAM, TY_ENUM_IMAGE_MODE, image_mode));
		ASSERT_OK(TYEnableComponents(hDevice, TY_COMPONENT_DEPTH_CAM));

		//depth map pixel format is uint16_t ,which default unit is  1 mm
		//the acutal depth (mm)= PixelValue * ScaleUnit
	}

	LOGD("Prepare image buffer");
	uint32_t frameSize;
	ASSERT_OK( TYGetFrameBufferSize(hDevice, &frameSize) );
	LOGD("     - Get size of framebuffer, %d", frameSize);

	LOGD("     - Allocate & enqueue buffers");
	char* frameBuffer[2];
	frameBuffer[0] = new char[frameSize];
	frameBuffer[1] = new char[frameSize];
	LOGD("     - Enqueue buffer (%p, %d)", frameBuffer[0], frameSize);
	ASSERT_OK( TYEnqueueBuffer(hDevice, frameBuffer[0], frameSize) );
	LOGD("     - Enqueue buffer (%p, %d)", frameBuffer[1], frameSize);
	ASSERT_OK( TYEnqueueBuffer(hDevice, frameBuffer[1], frameSize) );

	LOGD("Register event callback");
	ASSERT_OK(TYRegisterEventCallback(hDevice, eventCallback, NULL));

	bool hasTrigger;
	ASSERT_OK(TYHasFeature(hDevice, TY_COMPONENT_DEVICE, TY_STRUCT_TRIGGER_PARAM, &hasTrigger));
	if (hasTrigger) {
		LOGD("Disable trigger mode");
		TY_TRIGGER_PARAM trigger;
		trigger.mode = TY_TRIGGER_MODE_OFF;
		ASSERT_OK(TYSetStruct(hDevice, TY_COMPONENT_DEVICE, TY_STRUCT_TRIGGER_PARAM, &trigger, sizeof(trigger)));
	}

	LOGD("Start capture");
	ASSERT_OK( TYStartCapture(hDevice) );

	LOGD("While loop to fetch frame");

	TY_FRAME_DATA frame;
	boost::shared_ptr<pcl::visualization::PCLVisualizer> viewer1(new pcl::visualization::PCLVisualizer("3D Viewer"));
	while(!viewer1->wasStopped()){
		int err = TYFetchFrame(hDevice, &frame, -1);
		cv::Mat depth, irl, irr, color;
		parseFrame(frame, &depth, &irl, &irr, &color, hColorIspHandle);
		std::vector<TY_VECT_3F> p3d;
		TY_CAMERA_CALIB_INFO depth_calib;
		TY_CAMERA_CALIB_INFO color_calib;

		pcl::PointCloud<pcl::PointXYZRGB> cloud;
		pcl::PointXYZRGB point;

		p3d.resize(depth.size().area());
		TYGetStruct(hDevice, TY_COMPONENT_DEPTH_CAM, TY_STRUCT_CAM_CALIB_DATA, &depth_calib, sizeof(depth_calib));  //  提取深度相機的標定資料
	    TYGetStruct(hDevice, TY_COMPONENT_RGB_CAM, TY_STRUCT_CAM_CALIB_DATA, &color_calib, sizeof(color_calib)); // 提取RGB相機的標定資料
		TYMapDepthImageToPoint3d(&depth_calib, depth.cols, depth.rows, (uint16_t*)depth.data, &p3d[0]); // 深度影像->xyz點云

		cv::Mat color_data_mat;
		if (!color.empty())
		{
			bool hasColorCalib;
			TYHasFeature(hDevice, TY_COMPONENT_RGB_CAM, TY_STRUCT_CAM_CALIB_DATA, &hasColorCalib);
			if (hasColorCalib)
			{
				doRgbRegister(depth_calib, color_calib, depth, color, color_data_mat);
				cv::cvtColor(color_data_mat, color_data_mat, cv::COLOR_BGR2RGB);
			}
		}

		for (int m = 0; m < depth.rows; m++)
		{
			for (int n=0; n < depth.cols; n++)
			{
				point.x = p3d[(m*(depth.cols)+n)].x;
				point.y = p3d[(m*(depth.cols)+n)].y;
				point.z = p3d[(m*(depth.cols)+n)].z;

				point.r = color_data_mat.at<cv::Vec3b>(m, n)[0];
				point.g = color_data_mat.at<cv::Vec3b>(m, n)[1];
				point.b =color_data_mat.at<cv::Vec3b>(m, n)[2];

				cloud.points.push_back(point); // 構造xyzrgb型別點云
			}
		}

		cloud.width = (uint32_t)cloud.points.size();
		cloud.height = 1;

		pcl::PointCloud<pcl::PointXYZRGB>::Ptr basic_cloud_ptr(new pcl::PointCloud<pcl::PointXYZRGB>);
		basic_cloud_ptr = cloud.makeShared(); // 轉換為指標格式 basic_cloud_ptr
		basic_cloud_ptr->is_dense = false;  //  自己創建的點云，默認為dense，需要修改屬性，否則removenanfrompointcloud函式無效
		pcl::PointCloud<pcl::PointXYZRGB>::Ptr cloud_ptr(new pcl::PointCloud<pcl::PointXYZRGB>);
		std::vector<int> mapping;
		pcl::removeNaNFromPointCloud(*basic_cloud_ptr, *cloud_ptr, mapping); // 移除無效點

		viewer1->removeAllPointClouds();  // 移除當前所有點云
		viewer1->addPointCloud<pcl::PointXYZRGB> (cloud_ptr, "initial");
		viewer1->updatePointCloud(cloud_ptr, "initial");
		viewer1->spinOnce(100);

		TYISPUpdateDevice(hColorIspHandle);
		LOGD("Re-enqueue buffer(%p, %d)", frame.userBuffer, frame.bufferSize);
		ASSERT_OK( TYEnqueueBuffer(hDevice, frame.userBuffer, frame.bufferSize));
	}

	ASSERT_OK( TYStopCapture(hDevice) );
	ASSERT_OK( TYCloseDevice(hDevice) );
	ASSERT_OK( TYCloseInterface(hIface) );
	ASSERT_OK(TYISPRelease(&hColorIspHandle));
	ASSERT_OK( TYDeinitLib() );
	LOGD("Main done!");

	return 0;
}

3. 新建工程

如果不想使用官方 SDK 的檔案結構，自己新建一個專案，可以新建工程檔案夾 TYCamera，檔案結構如圖：
在這里插入圖片描述
除了 CMakeLists.txt 和 main.cpp，其他的檔案都可以直接從官方 SDK 中拷貝，main.cpp 即為上一節中的點云圖實時顯示完整代碼

CMakeLists.txt 修改為：
(可以正常運行，但我對 cmake 不是很熟悉，寫法上可能有不規范之處）

cmake_minimum_required(VERSION 2.8)
project(rgbd_camera)

if (NOT TARGET tycam)
    #only build samples
    option (OpenCV_STATIC OFF)
    set(INCLUDE_PATH include)
    include_directories(${INCLUDE_PATH})
    set(ABSOLUTE_TARGET_LIB tycam)
    add_library(${ABSOLUTE_TARGET_LIB} SHARED IMPORTED)
    if(ARCH)
        set_property(TARGET ${ABSOLUTE_TARGET_LIB} PROPERTY IMPORTED_LOCATION ${CMAKE_CURRENT_SOURCE_DIR}/../lib/linux/lib_${ARCH}/libtycam.so)
    else()
        set(ABSOLUTE_TARGET_LIB -ltycam)
    endif()
endif()

# ========================================
# === common, build static lib to speed up
# ========================================
set(COMMON_SOURCES src/MatViewer.cpp src/TYThread.cpp)

add_library(sample_common STATIC ${COMMON_SOURCES})

if(UNIX)
  target_link_libraries(sample_common pthread)
endif()

# ========================================
# === OpenCV
# ========================================
set(OpenCV_DIR "/home/olefine_casia/opencv-4.5.1/build/")
find_package(OpenCV REQUIRED)
if (NOT OpenCV_FOUND)
    message(FATAL_ERROR "OpenCV library not found")
else()
    include_directories(${OpenCV_INCLUDE_DIRS})
    include_directories(${OpenCV2_INCLUDE_DIRS})
    # if(CMAKE_BUILD_TYPE STREQUAL Debug)
    # link_directories(${OpenCV_LIB_DIR_DBG})
    # else()
    # link_directories(${OpenCV_LIB_DIR_OPT})
    # endif()
   link_directories(${OpenCV_LIB_DIR})

endif()

# ========================================
# === PCL
# ========================================
find_package(PCL 1.8 REQUIRED)
    include_directories(${PCL_INCLUDE_DIRS})
    link_directories(${PCL_LIBRARY_DIRS})
    add_definitions(${PCL_DEFINITIONS})


aux_source_directory(./src/ DIR_SRCS)

add_executable(rgbd_camera  ${DIR_SRCS})

include_directories (
    ${CMAKE_CURRENT_SOURCE_DIR}/include
    )

target_link_libraries(rgbd_camera
${ABSOLUTE_TARGET_LIB} ${OpenCV_LIBS} ${PCL_LIBRARIES}
)

轉載請註明出處，本文鏈接：https://www.uj5u.com/qita/295039.html

標籤：其他

上一篇：EWT/經驗小波變換/EWT安裝包下載

下一篇：3分鐘帶你入門人工智能？互聯網巨頭都在用的高能演算法，干了它！

標籤雲
其他(157675) Python(38076) JavaScript(25376) Java(17977) C(15215) 區塊鏈(8255) C＃(7972) AI(7469) 爪哇(7425) MySQL(7132) html(6777) 基礎類(6313) sql(6102) 熊猫(6058) PHP(5869) 数组(5741) R(5409) Linux(5327) 反应(5209) 腳本語言(PerlPython)(5129) 非技術區(4971) Android(4554) 数据框(4311) css(4259) 节点.js(4032) C語言(3288) json(3245) 列表(3129) 扑(3119) C++語言(3117) 安卓(2998) 打字稿(2995) VBA(2789) Java相關(2746) 疑難問題(2699) 细绳(2522) 單片機工控(2479) iOS(2429) ASP.NET(2402) MongoDB(2323) 麻木的(2285) 正则表达式(2254) 字典(2211) 循环(2198) 迅速(2185) 擅长(2169) 镖(2155) 功能(1967) .NET技术(1958) Web開發(1951) python-3.x(1918) HtmlCss(1915) 弹簧靴(1913) C++(1909) xml(1889) PostgreSQL(1872) .NETCore(1853) 谷歌表格(1846) Unity3D(1843) for循环(1842)

熱門瀏覽
  • 網閘典型架構簡述

    網閘架構一般分為兩種：三主機的三系統架構網閘和雙主機的2+1架構網閘。 三主機架構分別為內端機、外端機和仲裁機。三機無論從軟體和硬體上均各自獨立。首先從硬體上來看，三機都用各自獨立的主板、記憶體及存盤設備。從軟體上來看，三機有各自獨立的作業系統。這樣能達到完全的三機獨立。對于“2+1”系統，“2”分為 ......

    uj5u.com 2020-09-10 02:00:44 more
  • 如何從xshell上傳檔案到centos linux虛擬機里

    如何從xshell上傳檔案到centos linux虛擬機里及：虛擬機CentOs下執行 yum -y install lrzsz命令，出現錯誤：鏡像無法找到軟體包 前言 一、安裝lrzsz步驟 二、上傳檔案 三、遇到的問題及解決方案 總結 前言 提示：其實很簡單，往虛擬機上安裝一個上傳檔案的工具 ......

    uj5u.com 2020-09-10 02:00:47 more
  • 一、SQLMAP入門

    一、SQLMAP入門 1、判斷是否存在注入 sqlmap.py -u 網址/id=1 id=1不可缺少。當注入點后面的引數大于兩個時。需要加雙引號， sqlmap.py -u "網址/id=1&uid=1" 2、判斷文本中的請求是否存在注入 從文本中加載http請求，SQLMAP可以從一個文本檔案中 ......

    uj5u.com 2020-09-10 02:00:50 more
  • Metasploit 簡單使用教程

    metasploit 簡單使用教程 浩先生， 2020-08-28 16:18:25 分類專欄： kail 網路安全 linux 文章標簽： linux資訊安全 編輯 著作權 metasploit 使用教程 前言 一、Metasploit是什么？ 二、準備作業 三、具體步驟 前言 Msfconsole ......

    uj5u.com 2020-09-10 02:00:53 more
  • 游戲逆向之驅動層與用戶層通訊

    驅動層代碼： #pragma once #include <ntifs.h> #define add_code CTL_CODE(FILE_DEVICE_UNKNOWN,0x800,METHOD_BUFFERED,FILE_ANY_ACCESS) /* 更多游戲逆向視頻www.yxfzedu.com ......

    uj5u.com 2020-09-10 02:00:56 more
  • 北斗電力時鐘（北斗授時服務器）讓網路資料更精準

    北斗電力時鐘（北斗授時服務器）讓網路資料更精準 北斗電力時鐘（北斗授時服務器）讓網路資料更精準 京準電子科技官微——ahjzsz 近幾年，資訊技術的得了快速發展，互聯網在逐漸普及，其在人們生活和生產中都得到了廣泛應用，并且取得了不錯的應用效果。計算機網路資訊在電力系統中的應用，一方面使電力系統的運行 ......

    uj5u.com 2020-09-10 02:01:03 more
  • 【CTF】CTFHub 技能樹 彩蛋 writeup

    ?碎碎念 CTFHub：https://www.ctfhub.com/ 筆者入門CTF時時剛開始刷的是bugku的舊平臺，后來才有了CTFHub。 感覺不論是網頁UI設計，還是題目質量，賽事跟蹤，工具軟體都做得很不錯。 而且因為獨到的金幣制度的確讓人有一種想去刷題賺金幣的感覺。 個人還是非常喜歡這個 ......

    uj5u.com 2020-09-10 02:04:05 more
  • 02windows基礎操作

    我學到了一下幾點 Windows系統目錄結構與滲透的作用 常見Windows的服務詳解 Windows埠詳解 常用的Windows注冊表詳解 hacker DOS命令詳解（net user / type /md /rd/ dir /cd /net use copy、批處理 等） 利用dos命令制作 ......

    uj5u.com 2020-09-10 02:04:18 more
  • 03.Linux基礎操作

    我學到了以下幾點 01Linux系統介紹02系統安裝，密碼啊破解03Linux常用命令04LAMP 01LINUX windows： win03 8 12 16 19 配置不繁瑣 Linux：redhat,centos(紅帽社區版)，Ubuntu server,suse unix:金融機構，證券，銀 ......

    uj5u.com 2020-09-10 02:04:30 more
  • 05HTML

    01HTML介紹 02頭部標簽講解03基礎標簽講解04表單標簽講解 HTML前段語言 js1.了解代碼2.根據代碼 懂得挖掘漏洞 （POST注入/XSS漏洞上傳）3.黑帽seo 白帽seo 客戶網站被黑帽植入劫持代碼如何處理4.熟悉html表單 <html><head><title>TDK標題，描述 ......

    uj5u.com 2020-09-10 02:04:36 more
最新发布
  • 2023年最新微信小程式抓包教程

    01 開門見山 隔一個月發一篇文章，不過分。 首先回顧一下《微信系結手機號資料庫被脫庫事件》，我也是第一時間得知了這個訊息，然后跟蹤了整件事情的經過。下面是這起事件的相關截圖以及近日流出的一萬條資料樣本： 個人認為這件事也沒什么，還不如關注一下之前45億快遞資料查詢渠道疑似在近日復活的訊息。 訊息是 ......

    uj5u.com 2023-04-20 08:48:24 more
  • web3 產品介紹：metamask 錢包 使用最多的瀏覽器插件錢包

    Metamask錢包是一種基于區塊鏈技術的數字貨幣錢包，它允許用戶在安全、便捷的環境下管理自己的加密資產。Metamask錢包是以太坊生態系統中最流行的錢包之一，它具有易于使用、安全性高和功能強大等優點。 本文將詳細介紹Metamask錢包的功能和使用方法。 一、 Metamask錢包的功能 數字資 ......

    uj5u.com 2023-04-20 08:47:46 more
  • vulnhub_Earth

    前言 靶機地址->>>vulnhub_Earth 攻擊機ip：192.168.20.121 靶機ip：192.168.20.122 參考文章 https://www.cnblogs.com/Jing-X/archive/2022/04/03/16097695.html https://www.cnb ......

    uj5u.com 2023-04-20 07:46:20 more
  • 從4k到42k，軟體測驗工程師的漲薪史，給我看哭了

    清明節一過，盲猜大家已經無心上班，在數著日子準備過五一，但一想到銀行卡里的余額……瞬間心情就不美麗了。最近，2023年高校畢業生就業調查顯示，本科畢業月平均起薪為5825元。調查一出，便有很多同學表示自己又被平均了。看著這一資料，不免讓人想到前不久中國青年報的一項調查：近六成大學生認為畢業10年內會 ......

    uj5u.com 2023-04-20 07:44:00 more
  • 最新版本 Stable Diffusion 開源 AI 繪畫工具之中文自動提詞篇

    🎈 標簽生成器 由于輸入正向提示詞 prompt 和反向提示詞 negative prompt 都是使用英文，所以對學習母語的我們非常不友好 使用網址：https://tinygeeker.github.io/p/ai-prompt-generator 這個網址是為了讓大家在使用 AI 繪畫的時候 ......

    uj5u.com 2023-04-20 07:43:36 more
  • 漫談前端自動化測驗演進之路及測驗工具分析

    隨著前端技術的不斷發展和應用程式的日益復雜，前端自動化測驗也在不斷演進。隨著 Web 應用程式變得越來越復雜，自動化測驗的需求也越來越高。如今，自動化測驗已經成為 Web 應用程式開發程序中不可或缺的一部分，它們可以幫助開發人員更快地發現和修復錯誤，提高應用程式的性能和可靠性。 ......

    uj5u.com 2023-04-20 07:43:16 more
  • CANN開發實踐：4個DVPP記憶體問題的典型案例解讀

    摘要：由于DVPP媒體資料處理功能對存放輸入、輸出資料的記憶體有更高的要求（例如，記憶體首地址128位元組對齊），因此需呼叫專用的記憶體申請介面，那么本期就分享幾個關于DVPP記憶體問題的典型案例，并給出原因分析及解決方法。 本文分享自華為云社區《FAQ_DVPP記憶體問題案例》，作者：昇騰CANN。 DVPP ......

    uj5u.com 2023-04-20 07:43:03 more
  • msf學習

    msf學習 以kali自帶的msf為例 一、msf核心模塊與功能 msf模塊都放在/usr/share/metasploit-framework/modules目錄下 1、auxiliary 輔助模塊，輔助滲透（埠掃描、登錄密碼爆破、漏洞驗證等） 2、encoders 編碼器模塊，主要包含各種編碼 ......

    uj5u.com 2023-04-20 07:42:59 more
  • Halcon軟體安裝與界面簡介

    1. 下載Halcon17版本到到本地 2. 雙擊安裝包后 3. 步驟如下 1.2 Halcon軟體安裝 界面分為四大塊 1. Halcon的五個助手 1) 影像采集助手：與相機連接，設定相機引數，采集影像 2) 標定助手：九點標定或是其它的標定，生成標定檔案及內參外參，可以將像素單位轉換為長度單位 ......

    uj5u.com 2023-04-20 07:42:17 more
  • 在MacOS下使用Unity3D開發游戲

    第一次發博客，先發一下我的游戲開發環境吧。 去年2月份買了一臺MacBookPro2021 M1pro(以下簡稱mbp)，這一年來一直在用mbp開發游戲。我大致分享一下我的開發工具以及使用體驗。 1、Unity 官網鏈接： https://unity.cn/releases 我一般使用的Apple ......

    uj5u.com 2023-04-20 07:40:19 more

Copyright © 2010-2020 有解無憂
