pytorch模型（pth，pkl）轉ncnn（中介onnx）（附搭建ncnn教程）

部署ncnn

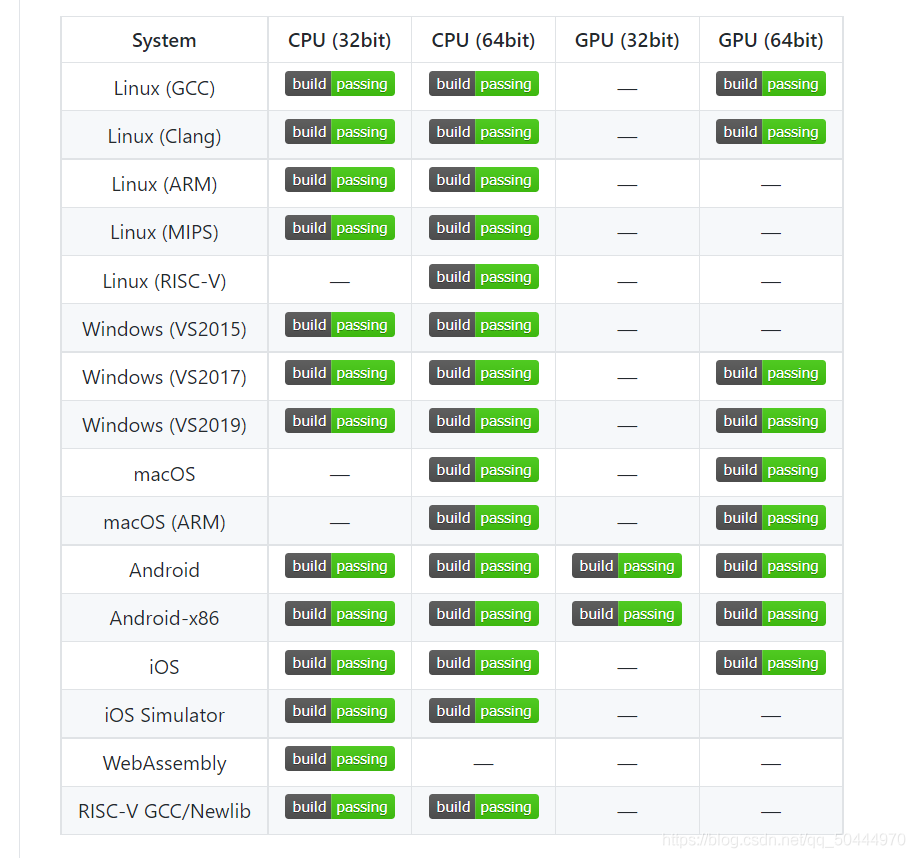

pytorch轉ncnn是要在電腦上部署好ncnn環境，下圖為可部署ncnn的平臺

在windows上部署ncnn（基于VS2019）

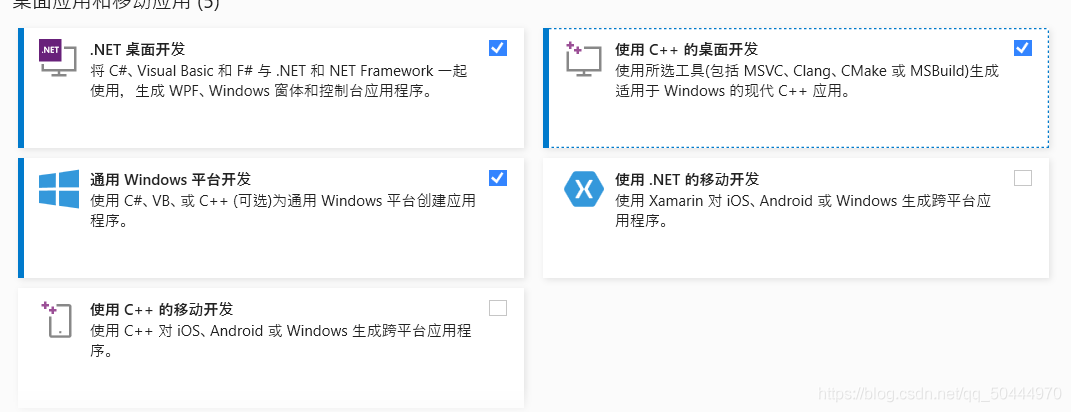

一.安裝VS2019

下載地址：https://visualstudio.microsoft.com/zh-hans/vs/

二.安裝cmake 3.16.5

1.下載后解壓

2.添加環境變數（將解壓后cmake-3.16.5-win64-x64檔案夾點開進入bin將該路徑添加至環境變數）

三.安裝protobuf-3.4.0

? 1.下載后解壓

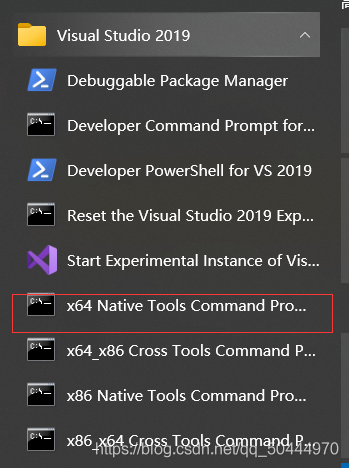

? 2.使用VS2019中X64的命令列（下圖紅框）

? 4.打開命令列后輸入命令（ 為你剛剛解壓的protobuf-3.4.0檔案夾的根目錄）

> cd <protobuf-root-dir>
> mkdir build-vs2019
> cd build-vs2019
> cmake -G"NMake Makefiles" -DCMAKE_BUILD_TYPE=Release -DCMAKE_INSTALL_PREFIX=%cd%/install -Dprotobuf_BUILD_TESTS=OFF -Dprotobuf_MSVC_STATIC_RUNTIME=OFF ../cmake
> nmake
> nmake install

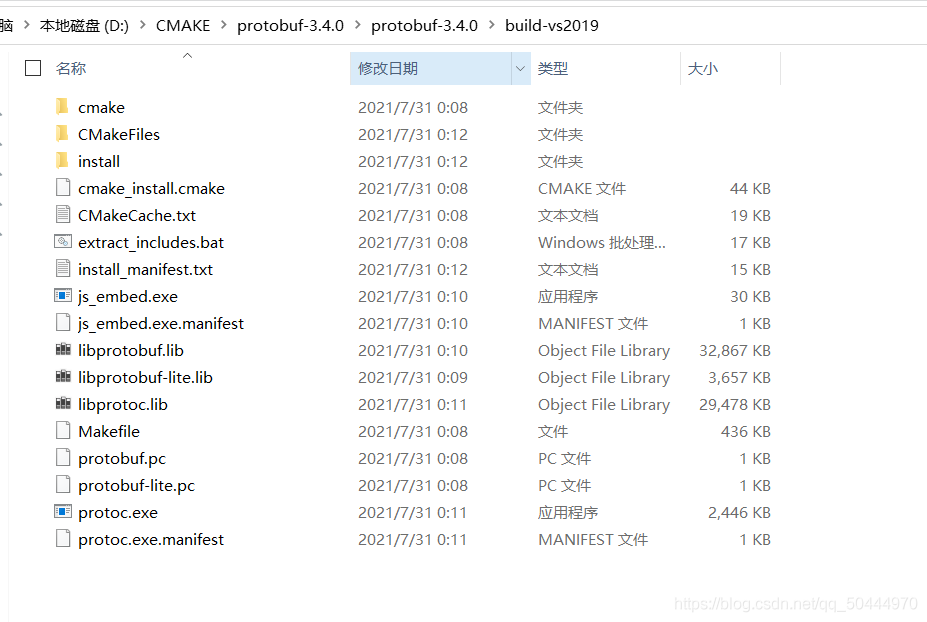

? 5.成功后會產生build-vs2019檔案夾以及該檔案夾下的若干檔案夾及檔案

四.構建ncnn

1.ncnn下載地址：https://github.com/Tencent/ncnn （官網）

2.git clone該專案，或者直接下載壓縮包

3.打開VS2019的X64命令列（進入到ncnn根目錄下）執行以下陳述句

? 注意：cmake -G…這條命令有三個需要換成之前安裝protobuf-3.4.0的根目錄

> cd <ncnn-root-dir>
> mkdir -p build-vs2019
> cd build-vs2019
> cmake -G"NMake Makefiles" -DCMAKE_BUILD_TYPE=Release -DCMAKE_INSTALL_PREFIX=%cd%/install -DProtobuf_INCLUDE_DIR=<protobuf-root-dir>/build-vs2019/install/include -DProtobuf_LIBRARIES=<protobuf-root-dir>/build-vs2019/install/lib/libprotobuf.lib -DProtobuf_PROTOC_EXECUTABLE=<protobuf-root-dir>/build-vs2019/install/bin/protoc.exe -DNCNN_VULKAN=OFF ..
> nmake
> nmake install

4.成功后會產生build-vs2019檔案夾以及該檔案夾下的若干檔案夾及檔案

五.安裝opencv

? 1.下載地址：https://github.com/opencv/opencv/releases/tag/3.4.2

? 2.下載opencv-3.4.2-vc14_vc15.exe

? 3.下載后解壓

? 4.配置環境變數（類比cmake）

在Ubuntu18.04上部署ncnn

一.將gcc、g++降級為4.8.5版本

sudo apt-get install gcc-4.8 g++4.8
cd /usr/bin
sudo rm g++ gcc
sudo ln -s gcc-4.8 gcc
sudo ln -s g++-4.8 g++

二.安裝protobuf

? 1.下載地址： https://github.com/google/protobuf/releases/download/v2.6.1/protobuf-2.6.1.tar.gz

? 2.下載protobuf后解壓

? 3.執行以下命令

cd protobuf-2.6.1
./configure
make -j8
make check
sudo make install
sudo ldconfig

三.安裝opencv

? 1.1安裝cmake

sudo apt-get install cmake

? 1.2所需依賴

sudo apt-get install build-essential libgtk2.0-dev libavcodec-dev libavformat-dev libjpeg-dev libswscale-dev libtiff5-dev
sudo apt-get install libgtk2.0-dev
sudo apt-get install pkg-config

? 2.1下載opencv（建議3.版本的）

? 下載地址：https://opencv.org/releases/

? 2.2解壓檔案并進入檔案夾

mkdir build
cd build
sudo cmake -D CMAKE_BUILD_TYPE=Release -D CMAKE_INSTALL_PREFIX=/usr/local ..
sudo make -j8
sudo make install

? 2.3配置環境

? 使用vim打開/etc/ld.so.conf，在檔案中加一行/usr/local/lib（其中/user/loacal是opencv安裝路徑也就是makefile中指定的安裝路徑）

sudo gedit /etc/ld.so.conf
sudo ldconfig

? 用vim在bash.bashrc檔案末尾加入：

? PKG_CONFIG_PATH=$PKG_CONFIG_PATH:/usr/local/lib/pkgconfig

? export PKG_CONFIG_PATH

? 然后使用命令

source /etc/bash.bashrc

四.安裝ncnn

git clone https://github.com/Tencent/ncnn.git
cd ncnn
mkdir build && cd build
cmake ..
make
make install

pytorch模型轉onnx（以TDnet為例）

pytorch轉onnx主要是用pytorch里面自帶的*torch.onnx.export（）*這個函式（這個函式目前在pytorch1.4版本存在），

先看來一下torch.onnx.export（）的原型與部分引數

torch.onnx.export(model, args, f, export_params=True, verbose=False, training=False, input_names=None, output_names=None, aten=False, export_raw_ir=False, operator_export_type=None, opset_version=None, _retain_param_name=True, do_constant_folding=False, example_outputs=None, strip_doc_string=True, dynamic_axes=None, keep_initializers_as_inputs=None)

model：要轉換的模型，

args：模型輸入，

export_params ： 如果指定為True或默認, 引數也會被匯出. 如果你要匯出一個沒訓練過的就設為 False.

verbose： 如果指定，我們將列印出一個匯出軌跡的除錯描述，

training ： 訓練模式匯出模型， 目前，ONNX 僅面向匯出模型以進行推理，因此通常不需要將其設定為 True，

input_names ： 按順序分配名稱到圖中的輸入節點，

output_names ：按順序分配名稱到圖中的輸出節點，

opset_version ：默認情況下，將模型匯出到 onnx 子模塊的 opset 版本，

樣例：

import torch
from model import td4_psp18  ##引入自己的網路


##加載模型
model = td4_psp18.td4_psp18(nclass=19,path_num=4,model_path=".\\pretrained\\cityscapes\\td4-psp18.pkl")

model.eval()

input=torch.randn(1,3,769,1537)  ##網路輸入
input_names=["input"]
output_names=["output"]
out_onnx='C:\\Users\\30229\\Desktop\\TDNet-master\\test.onnx'
torch.onnx.export(model,input,out_onnx,input_names=input_names,output_names=output_names,opset_version=11)

我這里設定opset_version=11是因為在轉換模型的時候報錯說opset_version=9不支持，需要換成opset_version=11，

TDnet除了這個引數會報錯之外還不支持AdaptiveAvgPool2d，可以將AdaptiveAvgPool2d轉為AvgPool2d

原代碼
# self.pool1 = nn.AdaptiveAvgPool2d(1)
# self.pool2 = nn.AdaptiveAvgPool2d(2)
# self.pool3 = nn.AdaptiveAvgPool2d(3)
# self.pool4 = nn.AdaptiveAvgPool2d(6)

修改后
self.pool1=nn.AvgPool2d(kernel_size = (97,193),stride=(97,193),ceil_mode=False)
self.pool2=nn.AvgPool2d(kernel_size = (49,97),stride=(48,96),ceil_mode=False)
self.pool3=nn.AvgPool2d(kernel_size = (33,65),stride=(32,64),ceil_mode=False)
self.pool4=nn.AvgPool2d(kernel_size = (17,33),stride=(16,32),ceil_mode=False)

修改之后就可以使用torch.onnx.export（）將pth/pkl檔案轉onnx了，雖然可以轉到ncnn但是在使用ncnn時會發現LayerNorm層報錯，可能是不兼容的問題，之后我把LayerNorm層刪掉重新轉出來的ncnn檔案就可以正常使用了，可能是不兼容的問題，等后面改好了再添加修改方案，

轉成的onnx檔案還要測驗一下，看看模型是否正常，測驗代碼如下

import os.path as osp
import numpy as np
import onnx
import onnxruntime as ort
import torch
import torchvision

##加載模型所在模塊
from model import td4_psp18, td2_psp50, pspnet

# 模型輸入
test_arr = np.random.randn(1, 3, 769, 1537).astype(np.float32)

dummy_input = torch.randn(1, 3, 769, 1537, device='cuda')

#載入pytorch模型
model = td4_psp18.td4_psp18(nclass=19,path_num=4,model_path="C:\\Users\\30229\\Desktop\\TDNet-master\\pretrained\\cityscapes\\td4-psp18.pkl").cuda().eval()
print('pytorch result:', model(torch.from_numpy(test_arr).cuda()))

input_names = ["input"]
output_names = ["output"]

# if not osp.exists('TDnet.onnx'):
#     # translate your pytorch model to onnx
#     torch.onnx.export(model, dummy_input, "TDnet.onnx", verbose=True, input_names=input_names, output_names=output_names)

 #載入onnx模型
model = onnx.load("轉ncnn\\test.onnx")
ort_session = ort.InferenceSession('轉ncnn\\test.onnx')
outputs = ort_session.run(None, {'input': test_arr})

print('test result:', outputs[0])

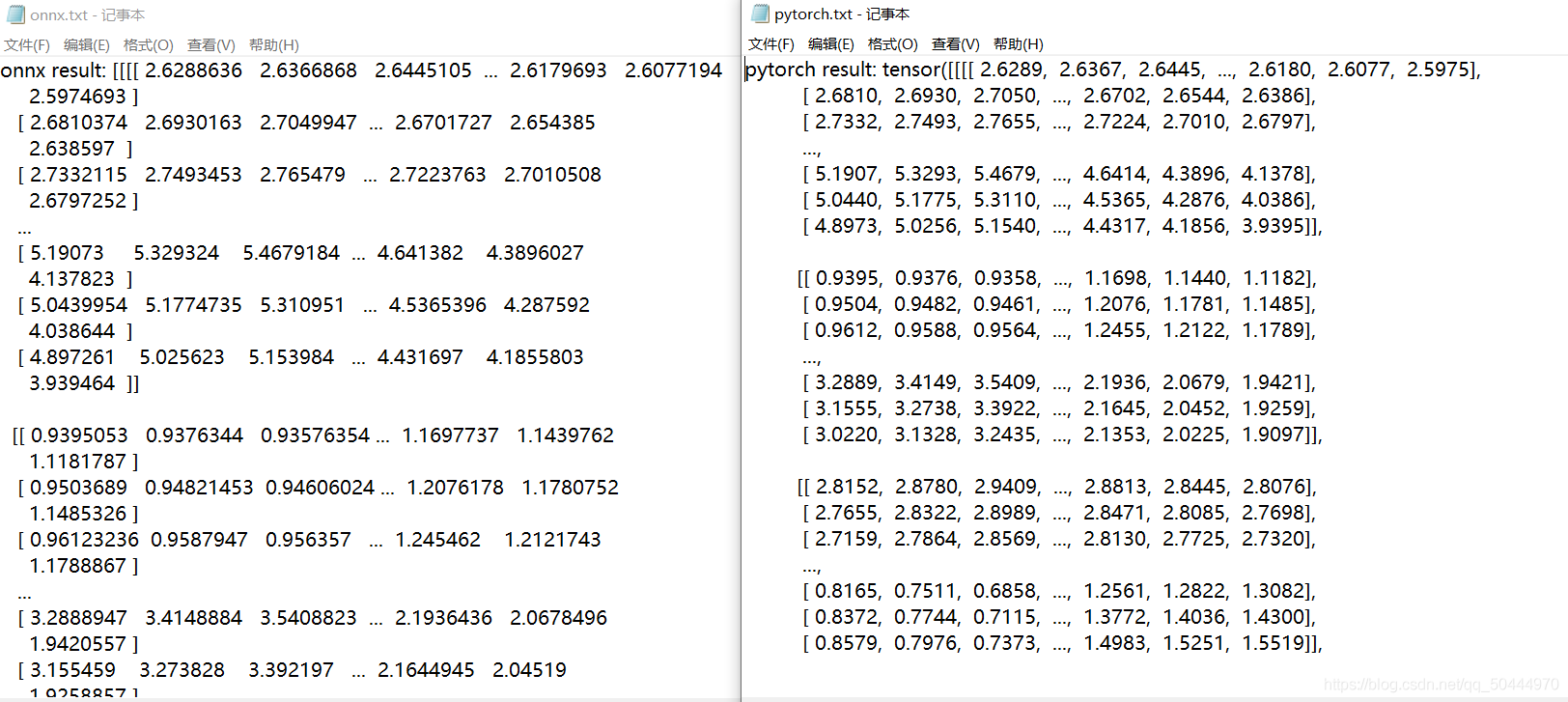

然后可以對比一下原輸出和轉onnx模型的輸出，兩個輸出有部分誤差的話是正常現象，一般轉模型都可能出現精度損失，下圖為我輸出的對比圖

onnx轉ncnn

用torch匯出的模型有時候引數過多，直接轉ncnn會報錯，查閱資料后發現可以使用onnxsim進行簡化

pip install onnx-simplifier
python -m onnxsim model_name.onnx model_name-sim.onnx

出現下面這樣就說明簡化成功了

之后到之前部署好的ncnn目錄里面打開build-vs2019（Windows）或者build（Ubuntu）依次進入tool和onnx，里面有個onnx2ncnn.exe ，把轉換好的onnx檔案和這個exe檔案放在一起后運行

./onnx2ncnn.exe model_name.onnx model_name.bin model_name.param

在檔案中出現bin和param檔案，就說明轉化成功
