如果使用 CPU 進行風向可視化: 慢
OpenGL 基礎
獲取風力資料
使用 GPU 移動粒子
繪制粒子
繪制粒子軌跡
插值以獲取風力值
使用 GPU 上的偽隨機演算法
展望

如果使用 CPU 進行風向可視化: 慢

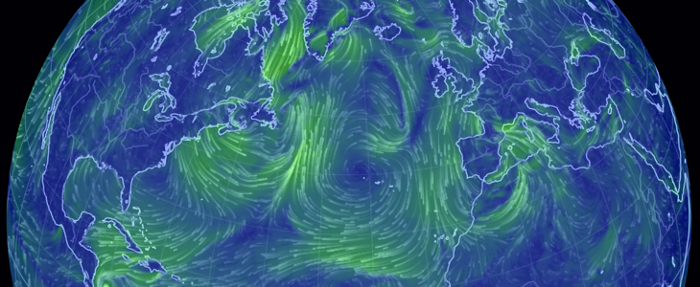

有很多風力可視化在線網站，最出名的莫過于 earth.nullschool.net，它并不是開源的，但是它有一個開源的舊版本，大多數現有方案都基于此實作，

通常，這種可視化依賴于 Canvas 2D API，大致的邏輯是這樣的：

生成一組隨機粒子并繪制它們
對于每個粒子，查詢其位置上的風力值，并用此風力值移動此粒子
將一小部分粒子重置，這樣能保證粒子所覆寫的區域看起來比較豐滿
淡化當前幀，并在其上一層繪制新的一幀

這是有性能限制的：

風粒子數量不能太多，大約 5000 個
每次更新資料或者視圖都會有很大的延遲，因為處理這些資料所用的 JavaScript 運行在 CPU 上，相當耗時

原作者在文章中提出一種使用 WebGL 的新繪制邏輯，這樣速度很快，能畫上百萬個粒子，而且打算和 Mapbox GL 進行結合展示，

原作者找到了 Chris Wellons 寫的關于如何使用 WebGL 粒子物理學的絕棒教程，認為風力可視化可以使用類似的方，

OpenGL 基礎

簡單概括原文就是，OpenGL 等圖形技術就是在畫三角形，雖然也能畫點和線，但是用的比較少，

這節的重點是，在頂點著色器或者片元著色器添加一個紋理引數，然后在這個紋理上查找顏色，

這是本文關于風力可視化的重中之重，

獲取風力資料

美國國家氣象局每 6 個鐘發布全球天氣資料，這種資料叫做 GFS，大概就是經緯度的網格攜帶了有關的資料值，這種資料稱為 GRIB，是一種特殊的二進制格式，可以用一些其他的工具決議為人類可讀的 JSON（工具），

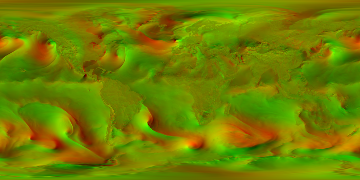

原作者寫了一些腳本，將風力資料下載下來并轉為 PNG 影像，風速編碼為 RGB 色彩灰度值 —— 像素坐標代表經緯度，紅色灰度值代表水平風速，綠色灰度值代表垂直風速，大概長這樣：

解析度可以更大，但是原作者認為全球可視化來說，這個解析度夠用了，

使用 GPU 移動粒子

風粒子是存在 JavaScript 陣列中的，如何通過 GPU 運算去操作這些粒子物件？或許可以上計算著色器，但是設備兼容性會成大問題，

所以只能是這個選擇：使用紋理，

OpenGL 規范不僅僅可以把 GPU 計算的結果畫到螢屏上，還能把它畫到紋理上（這個紋理有個特別的名字，叫幀快取），

因此，可以把粒子的坐標編碼為 RGBA 值，然后傳遞到渲染管線中進行計算，計算完畢后，再編碼到 RGBA 并繪制為新的影像，

為了滿足 X 和 Y 坐標的精度，物盡其用，R和G通道這兩個位元組存盤 X，B和A通道則存盤 Y，那么，\(2^{16}=65536\)? 個數字給到每個數字，應該夠了，

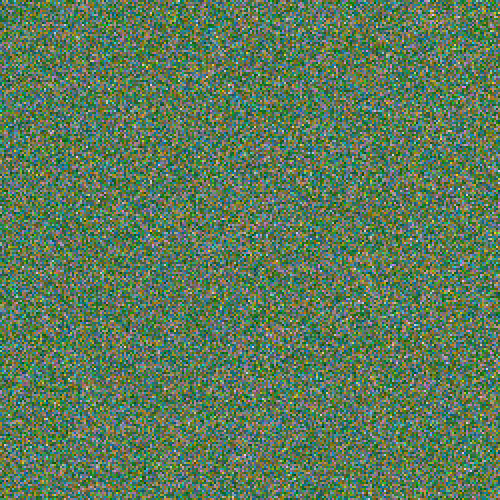

一張解析度為 500×500 的影像可以存盤 25w 個粒子：

在片元著色器里操作這些像素代表的粒子即可，

下列是從 RGBA 四個通道灰度值解碼、編碼的 glsl 代碼：

// 從粒子坐標紋理中取色值
vec4 color = texture2D(u_particles, v_tex_pos);

// 從 rgba 灰度值解碼成坐標
vec2 pos = vec2(
  color.r / 255.0 + color.b,
  color.g / 255.0 + color.a
);

// ... 此處可以寫移動粒子的坐標

// 編碼坐標成 RGBA 灰度值
gl_FragColor = vec4(
  fract(pos * 255.0),
  floor(pos * 255.0) / 255.0
);

在下一幀，就可以繪制出這一個影像來，

每一幀，重復這個程序，即，只需兩個紋理物件，交替計算和繪制就可以實作將風場模擬計算轉移到 GPU 上來，

在極點附近的粒子和赤道附近的粒子相比，沿著 X 軸移動的速度會快得多，因為同樣經度（X軸是緯線）跨度，赤道跨過的距離和極點跨過的距離是不一樣的，

通過下列著色器進行改進：

float distortion = cos(radians(pos.y * 180.0 - 90.0));
// 這樣，使用向量 (velocity.x / distortion, velocity.y) 移動粒子即可

繪制粒子

雖然 WebGL 大多數時候適合繪制三角形，但是這個場景下，繪制點就很合適了，

在頂點著色器中，對粒子紋理進行采樣，以獲取其坐標，然后，在風速紋理上采樣獲取 u 和 v 值，計算其風速（\(speed^2=u^2+v^2\)），然后將這個風速映射到漸變色帶上，以進行著色，

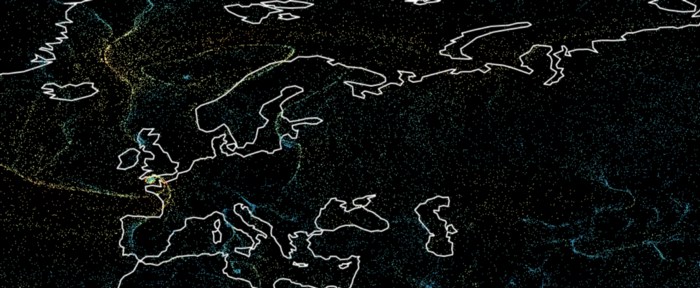

此時，大概是這樣的：

還行，看起來有點空空的，沒有風的感覺，需要繪制軌跡線來完成可視化，

繪制粒子軌跡

繪制粒子到一個紋理上，然后在下一幀時，將其作為背景（略微變暗），并將另一張在上一幀已經用完的紋理設為本幀的繪制目標，實作交換繪制，

插值以獲取風力值

風速資料是經緯網格上特定格網點的一些正北正東向的速度值，例如 (50°N, 30°E)、(51°N, 30°E)、(50°N, 31°E)、(51°N, 31°E) 等，那么，如何獲取位于這四個點之間的中間值，例如 (50.123°N, 30.744°E)？

使用 texture2D 函式采樣時，OpenGL 會幫你完成這事兒，

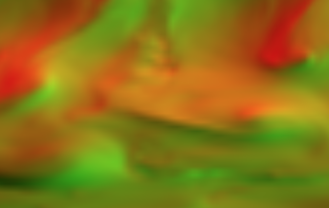

但是，風速資料那張紋理圖片放大后鋸齒、馬賽克效應很明顯，大概這樣：

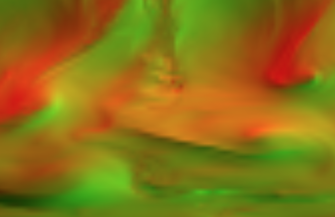

使用 雙線性插值 演算法，額外獲取某個點附近的 4 個點，可以插值得到比較平滑的結果，這個可以在片元著色器上完成，效果如下：

使用 GPU 上的偽隨機演算法

在著色器程式中還有一個棘手的邏輯要實作，那就是粒子繪制完后，要重置它，如何隨機重置呢？

先說明，著色器程式是沒有內置的亂數生成器的，但是在 StackOverflow 上有一個用于生成偽亂數的函式：

float rand(const vec2 co) {
  float t = dot(vec2(12.9898, 78.233), co);
  return fract(sin(t) * (4375.85453 + t));
}

有了這個函式，就可以判斷是否需要重置粒子狀態了：

if (rand(some_numbers) > 0.99)
  reset_particle_position();

難點在于，如何讓粒子重置的時候重置到一個足夠隨機的位置，

直接用粒子的坐標是不行的，因為相同的粒子的坐標總是會得到一樣的亂數，即在哪兒產生，就在哪兒消失，

最終，作者決定使用三個值作為亂數的輸入二維向量：

vec2 seed = (pos + v_tex_pos) * u_rand_seed;

其中，pos 是粒子當前坐標，v_tex_pos 是粒子原始坐標，u_rand_seed 是每一幀中計算得到的隨機值，

仍舊存在一個小問題，那就是粒子的速度非常快的區域看起來會很稠密，可以通過設定一個“重置率”數值來實作整體平衡：

float dropRate = u_drop_rate + speed_t * u_drop_rate_bump;

其中，speed_t 是一個介于區間 (0, 1) 之間的相對值，u_drop_rate 和 u_drop_rate_bump 是自由調節的兩個引數，

展望

作者感謝的話，不翻譯了，

附贈源代碼：https://github.com/mapbox/webgl-wind
