WebRTC 傳輸安全機制第二話：深入顯出 SRTP 協議

通過 DTLS 協商后，RTC 通信的雙方完成 MasterKey 和 MasterSalt 的協商，接下來，我們繼續分析在 WebRTC 中，如何使用交換的密鑰，來對 RTP 和 RTCP 進行加密，實作資料的安全傳輸，同時，本文會對 libsrtp 使用中，遇到的問題的進行解答，例如，什么是 ROC，ROC 為什么是 32-bits？為什么會回傳 error_code=9, error_code=10？交換的密鑰有生命周期嗎，如果有是多長時間呢？閱讀本篇之前建議閱讀 DTLS 協商篇，兩者結合，效果更佳哦！

作者｜進學

審校｜泰一

要解決的問題

RTP/RTCP 協議并沒有對它的負載資料進行任何保護，因此，如果攻擊者通過抓包工具，如 Wireshark，將音視頻資料抓取到后，通過該工具就可以直接將音視頻流播放出來，這是非常恐怖的事情，

在 WebRTC 中，為了防止這類事情發生，沒有直接使用 RTP/RTCP 協議，而是使用了 SRTP/SRTCP 協議 ，即安全的 RTP/RTCP 協議，WebRTC 使用了非常有名的 libsrtp 庫將原來的 RTP/RTCP 協議資料轉換成 SRTP/SRTCP 協議資料，

SRTP 要解決的問題：

• 對 RTP/RTCP 的負載 (payload) 進行加密，保證資料安全；
• 保證 RTP/RTCP 包的完整性，同時防重放攻擊，

SRTP/SRTCP 結構

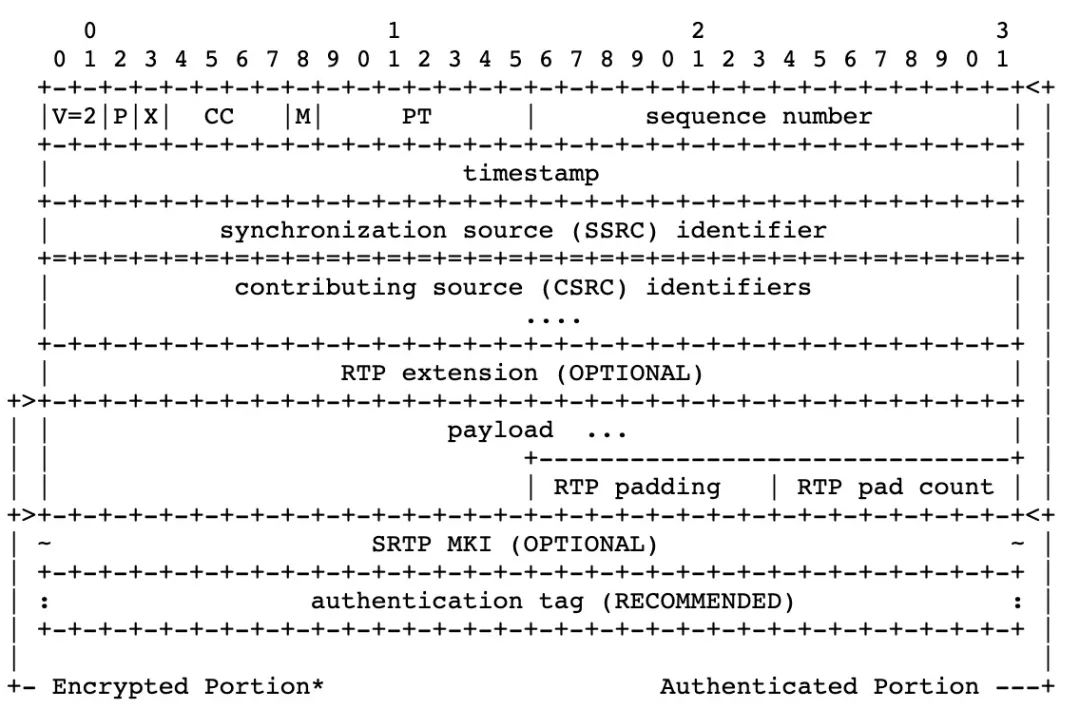

SRTP 結構

從 SRTP 結構圖中可以看到：

1. 加密部分 Encrypted Portion，由 payload, RTP padding 和 RTP pad count 部分組成，也就是我們通常所說的僅對 RTP 負載資料加密，

2. 需要校驗部分 Authenticated Portion，由 RTP Header, RTP Header extension 和 Encrypted Portion 部分組成，

通常情況下只需要對 RTP 負載資料進行加密，如果需要對 RTP header extension 進行加密，RFC6904 給出了詳細方案，在 libsrtp 中也完成了實作，

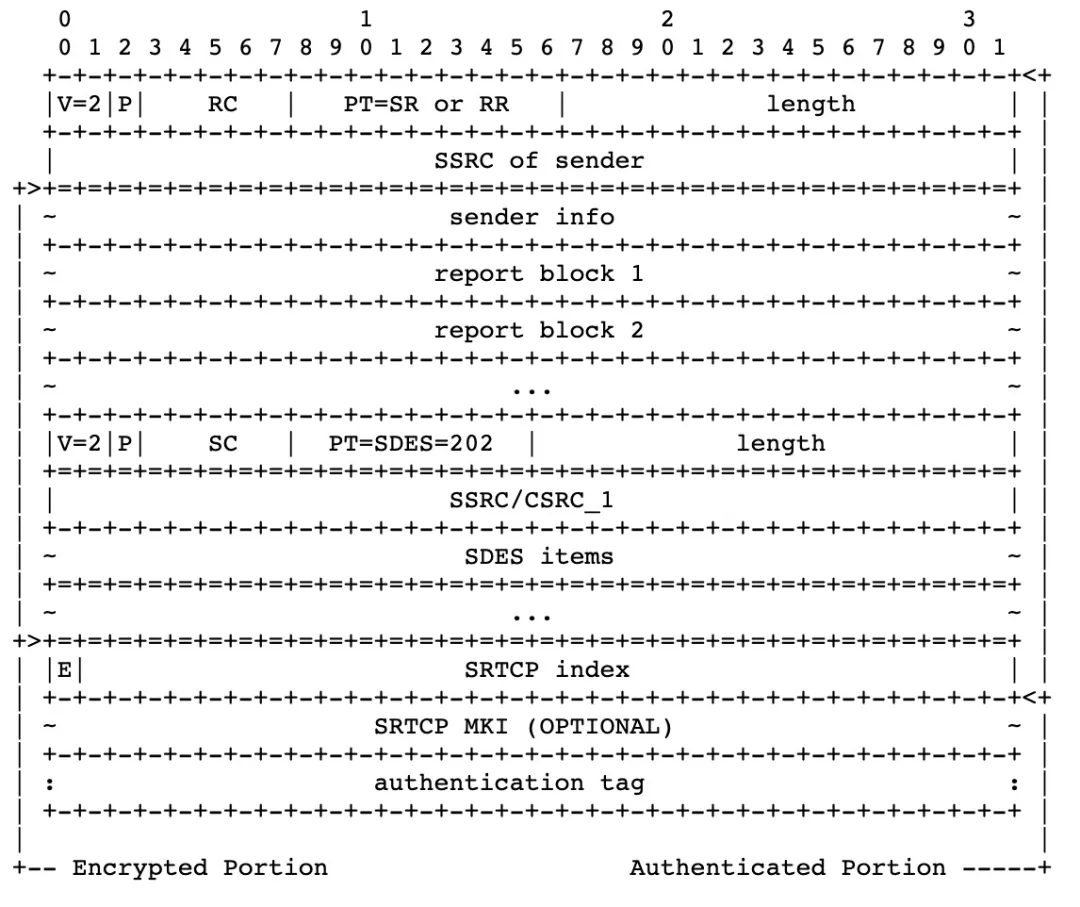

SRTCP 結構

從 SRTCP 結構圖中可以看到：

1. 加密部分 Encrypted Portion，為 RTCP Header 之后的部分，對 Compound RTCP 也是同樣，
2. E-flag 顯式給出了 RTCP 包是否加密，（PS：一個 RTP 包怎么判斷是加密的？）
3. SRTCP index 顯示給出了 RTCP 包的序列號，用來防重放攻擊，（PS：一個 RTP 包的 16-bits 的序列號可以防重放攻擊嗎？）
4. 待校驗部分 Authenticated Portion，由 RTCP Header 和 Encrypted Portion 部分組成，

在初步認識了 SRTP 和 SRTCP 的結構后，接下來介紹 Encrypted Portion 和 Authenticated Portion 如何得到了，

Key 管理

在 SRTP/SRTCP 協議中，使用二元組 <SRTP目的IP地址，SRTP/SRTCP目的埠> 的方式來標識一個通信參與者的 SRTP/SRTCP 會話，稱為 SRTP/SRTCP Session，

在 SRTP 協議中使用三元組<SSRC, RTP/RTCP目的地址，RTP/RTCP目的埠>來標識一個 stream，一個 SRTP/SRTCP Session 由多個 stream 組成，對每個 stream 的加解密相關引數的描述，稱為 Cryptographic Context，

每個 stream 的 Cryptographic Context 中 中的包含如下引數：

• SSRC: Stream 使用的 SSRC，
• Cipher Parameter：加解密使用的 key, salt，演算法描述 (型別，引數等)，
• Authentication Parameter: 完整性使用的 Key, salt，演算法描述 (型別，引數等)，
• Anti-Replay Data: 防止重放攻擊快取的資料資訊，例如，ROC，最大序號等，

在 SRTP/SRTCP Session 中，每個 Stream 都會使用到屬于自己的，加解密 Key，Authentication Key，這些 Key 都是在同一個 Session 中使用到的，稱為 Session Key，這些 Session Key 是通過對 Master Key 使用 KDF (Key Derivation Function) 匯出的，

KDF 是用于匯出 Session Key 函式，KDF 默認使用是加解密函式，例如，在完成 DTLS 后，協商得到的 SRTP 加密演算法的 Profile 為：

SRTP_AES128_CM_HMAC_SHA1_80
         cipher: AES_128_CM
         cipher_key_length: 128
         cipher_salt_length: 112
         maximum_lifetime: 2^31
         auth_function: HMAC-SHA1
         auth_key_length: 160
         auth_tag_length: 80

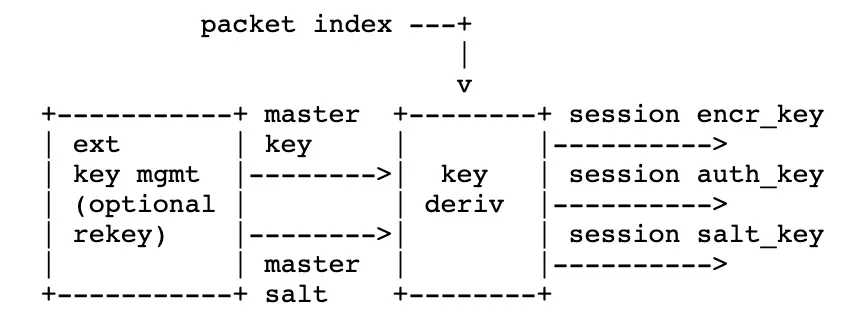

對應的 KDF 為 AES128_CM，Session Key 的匯出流程如下圖所示：

Session Key 的匯出依賴于如下引數：

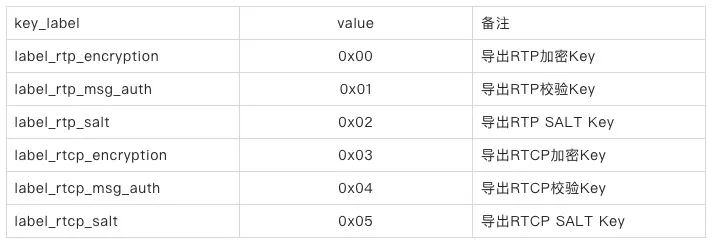

• key_label: 根據匯出的 Key 的型別不同，key_label 取值如下：

• master_key: DTLS 完成后，協商得到的 Key，
• master_salt: DTLS 完成后，協商得到的 Salt，
• packet_index: RTP/RTCP 的包序號，SRTP 使用 48-bits 的隱式包需要，SRTCP 使用 31-bits 包序號，參考序號管理，
• key_derivation_rate: key 匯出速率，記為 kdr，默認取值為 0，執行 1 次 Key 匯出，取值范圍 {{1,2,4,...,2^24}，在 key_derivation_rate>0 的情況下，在加密之前，執行一次 key 匯出，后續在 packet_index/key_derivation_rate > 0 時，執行 key 匯出，

r = packet_index / kdr
key_id = label || r
x = key_id XOR master_salt
key = KDF(master_key, x)

'/'：表示整除，B=0 時，C = A/B=0，
||：表示連接的含義，A,B,C 使用網路位元組序表示，C = A||B, 則 C 的高位元組為 A，低位元組位為 B，
XOR：是異或運算，計算時按照低位元組位對齊，

以下使用 AES128_CM，舉例說明 Session Key 的匯出程序，假設 DTLS 協商得到：

master_key:  E1F97A0D3E018BE0D64FA32C06DE4139   // 128-bits
master_salt: 0EC675AD498AFEEBB6960B3AABE6           // 112-bits

匯出加密 Key (cipher key):

packet_index/kdr:              000000000000
label:                       00
master_salt:   0EC675AD498AFEEBB6960B3AABE6
-----------------------------------------------
xor:           0EC675AD498AFEEBB6960B3AABE6     (x, KDF input)
x*2^16:        0EC675AD498AFEEBB6960B3AABE60000 (AES-CM input)
cipher key:    C61E7A93744F39EE10734AFE3FF7A087 (AES-CM output)

匯出 SALT Key (cipher salt):

packet_index/kdr:              000000000000
label:                       02
master_salt:   0EC675AD498AFEEBB6960B3AABE6
----------------------------------------------
xor:           0EC675AD498AFEE9B6960B3AABE6     (x, KDF input)
x*2^16:        0EC675AD498AFEE9B6960B3AABE60000 (AES-CM input)
               30CBBC08863D8C85D49DB34A9AE17AC6 (AES-CM ouptut)
cipher salt:   30CBBC08863D8C85D49DB34A9AE1

匯出校驗 Key (auth key)，需要 auth key 長度為 94 位元組：

packet_index/kdr:                000000000000
label:                         01
master salt:     0EC675AD498AFEEBB6960B3AABE6
-----------------------------------------------
xor:             0EC675AD498AFEEAB6960B3AABE6     (x, KDF input)
x*2^16:          0EC675AD498AFEEAB6960B3AABE60000 (AES-CM input)

auth key                           AES input blocks
CEBE321F6FF7716B6FD4AB49AF256A15   0EC675AD498AFEEAB6960B3AABE60000
6D38BAA48F0A0ACF3C34E2359E6CDBCE   0EC675AD498AFEEAB6960B3AABE60001
E049646C43D9327AD175578EF7227098   0EC675AD498AFEEAB6960B3AABE60002
6371C10C9A369AC2F94A8C5FBCDDDC25   0EC675AD498AFEEAB6960B3AABE60003
6D6E919A48B610EF17C2041E47403576   0EC675AD498AFEEAB6960B3AABE60004
6B68642C59BBFC2F34DB60DBDFB2       0EC675AD498AFEEAB6960B3AABE60005

AES-CM 的介紹，參考 AES-CM，

至此，我們得到了 SRTP/SRTCP 加密和認證需要的 Session Key：cipher key，auth key，salt key，

序列號管理

SRTP 序列號管理

在 RTP 包結構定義中使用 16-bit 來描述序列號，考慮到防重放攻擊，訊息完整性校驗，加密資料，匯出 SessionKey 的需要，在 SRTP 協議中，SRTP 包的序列號，使用隱式方式來記錄包序列號 packet_index，使用 i 標識 packet_index，

對于發送端來說，i 的計算方式如下：

i = 2^16 * ROC + SEQ

其中，SEQ 是 RTP 包中描述的 16-bit 包序號，ROC (rollover couter) 是 RTP 包序號 (SEQ) 翻轉計數，也就是每當 SEQ/2^16=0, ROC 計數加 1，ROC 初始值為 0，

對于接收端來說，考慮到丟包和亂序因素的影響，除了維護 ROC，還需要維護一個當前收到的最大包序號 s_l，當一個新的包到來時候，接收端需要估計出當前包所對應的實際 SRTP 包的序號，ROC 的初始值為 0，s_l 的初始值為收到第一個 SRTP 包的 SEQ，后續通過如下公式，估計接收到的 SRTP 序號 i：

i = 2^16 * v + SEQ

其中，v 可能的取值 { ROC-1, ROC, ROC+1 }，ROC 是接收端本地維護的 ROC，SEQ 是收到 SRTP 的序號，v 分別取 ROC-1，ROC，ROC+1 計算出 i，與 2^16*ROC + s_l 進行比較，那個更接近，v 就取對應的值，完成 SRTP 解密和完整性校驗后，更新 ROC 和 s_l，分如下 3 種情況：

1. v = ROC - 1， ROC 和 s_l 不更新，
2. v = ROC，如果 SEQ > s_1，則更新 s_l = SEQ，
3. v = ROC + 1, ROC = v = ROC + 1，s_l = SEQ，

更直觀的代碼描述：

if (s_l < 32768)
    if (SEQ - s_l > 32768)
        set v to (ROC-1) mod 2^32
    else
        set v to ROC
    endif
else
    if (s_l - 32768 > SEQ)
        set v to (ROC+1) mod 2^32
    else
        set v to ROC
    endif
endif
return SEQ + v*65536

SRTCP 序列號管理

RTCP 中沒有描述序號的欄位，SRTCP 的序號在 SRTCP 包，使用 31-bits 中顯示描述，詳見 SRTCP 格式，也就是說在 SRTCP 的最大序列號為 2^31，

序列號與通信時長

可以看到 SRTP 的序列號最大值為 2^48, SRTCP 的序列號最大值為 2^16，在大多數應用中（假設每 128000 個 RTP 資料包至少有一個 RTCP 資料包），SRTCP 序號將首先達到上限，以 200 SRTCP 資料包 / 秒的速度， SRTCP 的 2^31 序列號空間足以確保大約 4 個月的通信，

防重放攻擊

攻擊者將截獲的 SRTP/SRTCP 包保存下來，然后重新發送到網路中，實作了包的重放，SRTP 接收者通過維護一個重放串列 (ReplayList) 來防止這種攻擊，理論上 Replay List 應該保存所有接收到并完成校驗的包的序列號 index，在實際情況下 ReplayList 使用滑動視窗（sliding window）來實作防重放攻擊，使用 SRTP-WINDOW-SIZE 來描述滑動視窗的大小，

SRTP 防重放攻擊

在序列號管理部分，我們詳述了接收者，根據接收到的 SRTP 包的 SEQ，ROC，s_l 估算出 SRTP 包的 packet_index 的方法，同時，將接收者已經接收到 SRTP 包的最大序列號，記為 local_packet_index，計算差值 delta：

delta =  packet_index - local_packet_index

分如下 3 種情況說明：

1. delta > 0：表示收到了新的包，
2. delta <-(SRTP-WINDOW-SIZE - 1) < 0：表示收到的包的序列號，小于重放視窗要求的最小序號，libSRTP 收到這樣的包時，會回傳 srtp_err_status_replay_old=10, 表示收到舊的重放包，
3. delta <0, delta>= -(SRTP-WINDOW-SIZE - 1): 表示收到了重放視窗之內的包，如果在 ReplayList 找到對應的包，則是一個 index 重復的重放包，libSRTP 收到這樣的包時，會回傳 srtp_err_status_replay_fail=9，否則表示收到一個亂序包，

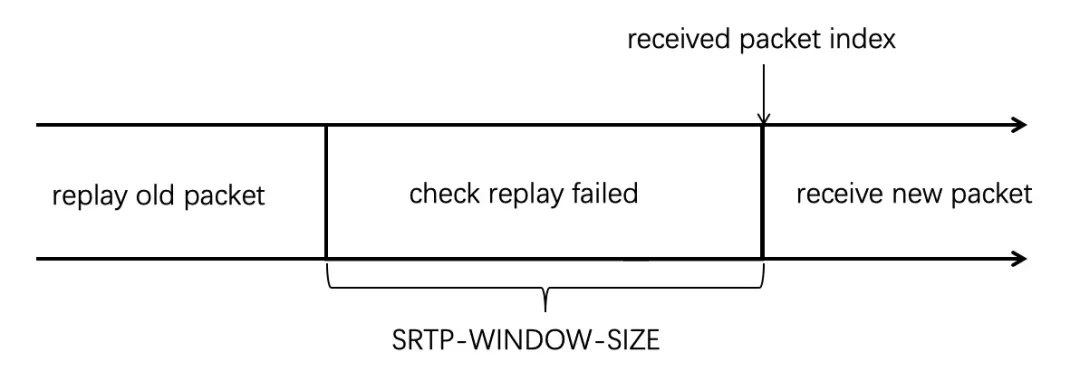

下圖更加直觀說明防重放攻擊的三個區域：

SRTP-WINDOW-SIZE 的取值，最小是 64，應用可以根據需要設定成較大的值，libsrtp 會向上取整為 32 的整數倍，例如，在 WebRTC 中 SRTP-WINDOW-SIZE = 1024，使用者可以根據需要進行調整，但要達到防重放攻擊的目的，

SRTCP 防重放攻擊

在 SRTCP 中，packet index 顯式給出，在 libsrtp 中，SRTCP 的防重放攻擊的視窗大小為 128，使用 window_start 記錄防重放攻擊的起始序列號，SRTCP 防重放攻擊的檢查步驟如下：

1. index > window_start + 128: 收到新的 SRTCP 包，

2. index < window_start: 收到包的序列號在重放視窗的左側，可以認為我們收到了比較老的包，libsrtp 收到這樣的包之后，會回傳到 srtp_err_status_replay_old=10，

3. replay_list_index = index - windwo_start：在 ReplayList 中 replay_list_index 對應的標識位為 1，表示已經收到包，libsrtp 回傳 srtp_err_status_replay_fail=9，對應的標識位為 0，表示收到亂序包，

加密和校驗演算法

在 SRTP 中，使用了 CTR（Counter mode）模式的 AES 加密演算法，CTR 模式通過遞增一個加密計數器以產生連續的密鑰流，計數器可以是任意保證長時間不產生重復輸出的密鑰，根據計數方式的不同，分為以下兩種型別：

• AES-ICM: ICM 模式（Integer Counter Mode，整數計數模式），使用整數計數運算，
• AES-GCM: GCM 模式（Galois Counter Mode，基于伽羅瓦域計數模式），計數運算定義在伽羅瓦域，

在 SRTP 中，使用 AES-ICM 完成加密演算法，同時使用 HMAC-SHA1 完成 MAC 計算，對資料進行完整性校驗，加密和 MAC 計算需要分兩步完成，AES-GCM 基于 AEAD（Authenticated-Encryption with Associated-Data，關聯資料的認證加密）的思想，在對資料進行加密的同時計算 MAC 值，實作了一個步驟，完成加密和校驗資訊的計算，下面分別對這個 AES-ICM 和 AES_GSM 的用法進行介紹，

AEC—ICM

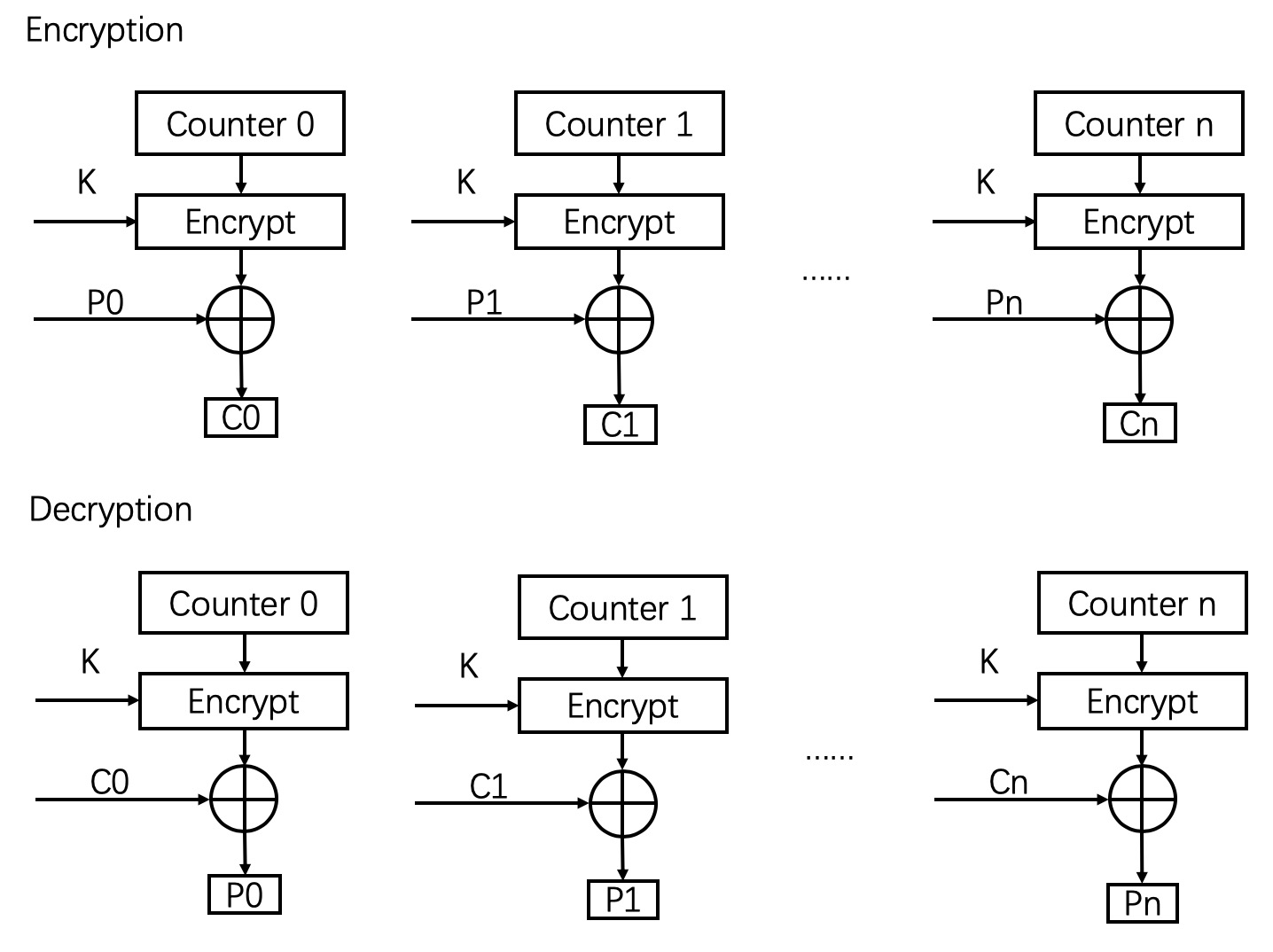

上圖描述了 AES-ICM 的加密和解密程序，圖中的 K 是通過 KDF 匯出的 SessionKey，加密和加密都是通過對 Counter 進行加密，與明文 P 異或運算得到加密資料 C，反之，與密文 C 異或運算得到明文資料 P，考慮到安全性，Counter 生成依賴于 Session Salt, 包的索引（packet index）和包的 SSRC，Counter 是 128-bits 的計數，生成方式如下定義：

one byte
<-->
0  1  2  3  4  5  6  7  8  9  10 11 12 13 14 15
+--+--+--+--+--+--+--+--+--+--+--+--+--+--+--+--+
|00|00|00|00|   SSRC    |   packet index  | b_c |---+
+--+--+--+--+--+--+--+--+--+--+--+--+--+--+--+--+   |
                                                    |
+--+--+--+--+--+--+--+--+--+--+--+--+--+--+--+--+   v
|                  salt (k_s)             |00|00|->(+)
+--+--+--+--+--+--+--+--+--+--+--+--+--+--+--+--+   |
                                                    |
                                                    v
                                            +-------------+
                    encryption key (k_e) -> | AES encrypt |
                                            +-------------+
                                                    |
+--+--+--+--+--+--+--+--+--+--+--+--+--+--+--+--+   |
|                keystream block                |<--+
+--+--+--+--+--+--+--+--+--+--+--+--+--+--+--+--+

其中，b_c 是 Counter 的計數，初始 b_c 的取值為 0，對應 Counter 0， 每加密 128-bits 資料，b_c 增加 1，作為下一個 Counter，根據一個 RTP 包的 index，SSRC 計算出來的 Counter，組成了 keystream，每個 Counter 是一個 keystream block，
通過使用 AES-ICM 演算法，對 RTP/RTCP 的負載進行加密得到了 Encrypted Portion Portion 部分，

HMAC—SHA1

散列訊息認證碼（Hash-based message authentication code，縮寫為 HMAC），是一種通過特別計算方式之后產生的訊息認證碼（MAC），使用密碼散列函式，同時結合一個加密密鑰，它可以用來保證資料的完整性，同時可以用來作某個訊息的身份驗證，HMAC 通過一個標準演算法，在計算哈希的程序中，把 key 混入計算程序中，HMAC 的加密實作如下：

HMAC(K,M) = H ( (K XOR opad ) + H( (K XOR ipad ) + M ) )

• H：hash 演算法，比如，MD5，SHA-1，SHA-256，
• B：塊位元組的長度，塊是 hash 操作的基本單位，這里 B=64，
• L：hash 演算法計算出來的位元組長度，(L=16 for MD5, L=20 for SHA-1)，
• K：共享密鑰，K 的長度可以是任意的，但是為了安全考慮，還是推薦 K 的長度 > B，當 K 長度大于 B 時候，會先在 K 上面執行 hash 演算法，將得到的 L 長度結果作為新的共享密鑰，如果 K 的長度 <B, 那么會在 K 后面填充 0x00 一直到等于長度 B，
• M：要認證的內容，
• opad：外部填充常量，是 0x5C 重復 B 次，
• ipad：內部填充常量，是 0x36 重復 B 次，
• XOR：異或運算，
• +：代表 "連接" 運算，

計算步驟如下：

1. 將 0x00 填充到 K 的后面，直到其長度等于 B，
2. 將步驟 1 的結果跟 ipad 做異或，
3. 將要加密的資訊附在步驟 2 的結果后面，
4. 呼叫 H 方法，
5. 將步驟 1 的結果跟 opad 做異或，
6. 將步驟 4 的結果附在步驟 5 的結果后面，
7. 呼叫 H 方法，

SRTP 和 SRTCP 計算 Authentication tag，使用的 K 對應 Key 管理部分描述的 RTP auth key 和 RTCP auth key，使用的 Hash 演算法為 SHA-1，Authentication tag 的長度為 80-bits，

在計算 SRTP 的，要認證的內容 M 為：

M = Authenticated Portion + ROC

其中，+ 代表 "連接" 運算，Authenticated Portion 在 SRTP 的結構圖中給出，

在計算 SRTCP 時，要認證的內容 M 為：

M=Authenticated Portion

其中，Authenticated Portion 在 SRTCP 的結構圖中給出，

通過使用 Authenticated Portion 演算法，計算得到 SRTP/SRTCP 的 Encrypted Portion Portion 部分，

AES—GCM

AES-GCM 使用計數器模式來加密資料，該操作可以有效地流水線化，GCM 身份驗證使用的操作特別適合于硬體中的有效實作，在 GCM-SPEC 詳述了 GCM 的理論知識， Section4.2 Hardware 詳述了硬體實作，

AES-GCM 在 SRTP 加密中的應用，在 RFC7714 進行了詳細描述，Key 管理和序列號管理與本文中描述的相同，需要注意的是：

1. AES-GCM 作為一種 AEAD（Authenticated Encryption with Associated Data）加密演算法，輸入和輸出是什么，對應到 SRTP/SRTCP 的包結構中理解，
2. Counter 的是計算方式和 AES-ICM 中描述的計算方式不同，需要重點關注，

libsrtp 已經實作了 AES-GCM，有興趣的同學，可以結合代碼進行研讀，

libsrtp 的使用

libsrtp 是被廣泛使用的 SRTP/SRTCP 加密的開源專案，經常用到的 api 如下：

1. srtp_init，初始化 srtp 庫，初始化內部加密演算法，在使用 srtp 前，必須要呼叫了，
2. srtp_create, 創建 srtp_session，可以結合本文中介紹的 session，session key 等概念一起理解，
3. srtp_unprotect/srtp_protect，RTP 包加解密介面，
4. srtp_protect_rtcp/srtp_unprotect_rtcp，RTCP 包的加解密介面，
   5. srtp_set_stream_roc/srtp_get_stream_roc, 設定和獲取 stream 的 ROC，這兩個介面在最新的 2.3 版本加入，

重要的結構 srtp_policy_t，用來初始化加解密引數，在 srtp_create 中使用這個結構，以下引數需要關注：

1. DTLS 協商后得到的 MasterKey 和 MasterSalt 通過這個結構傳遞給 libsrtp，用于 session key 的生成，
2. window_size，對應我們之前描述的 srtp 防重放攻擊的視窗大小，
3. allow_repeat_tx，是否允許重傳相同序號的包，

SRS 是一個新生代實時通信服務器，對 libsrtp 感興趣的同學，可以快速在本機搭起除錯環境，進行相關測驗，更加深入理解相關的演算法，

總結

本文通過對 SRTP/SRTCP 相關原理的深入詳細解讀，對 libsrtp 使用遇到的問題進行解答，希望能夠給實時音視頻通信的相關領域的同學以幫助，

參考文獻

1. RFC3711: SRTP
2. RFC6904: Encrypted SRTP Header Extensions
3. Integer Counter Mode
4. RFC-6188: The Use of AES-192 and AES-256 in Secure RTP
5. RFC7714: AES-GCM for SRTP
6. RFC2104: HMAC
7. RFC2202: Test Cases for HMAC-MD5 and HMAC-SHA-1
8. GCM-SPEC: GCM
