Unity遮罩之Mask、RectMask2D與Sprite Mask適用場景分析

遮罩，顧名思義是一種可以掩蓋其它元素的控制元件，常用于修改其它元素的外觀，或限制元素的形狀，比如ScrollView或者圓頭像效果都有用到遮罩功能，本系列文章希望通過閱讀UGUI原始碼的方式，來探究遮罩的實作原理，以及通過Unity不同遮罩之間實作方式的對比，找到每一種遮罩的最佳使用場合，

本文是UGUI遮罩系列的第三篇，也是最后一篇，前兩篇分別是對Mask和RectMask2D的原始碼分析，詳細解讀了它們的原理與實作細節，這次的側重點是對Mask和RectMask2D做一個對比分析，同時總結一下在Mask和RectMask2D不起作用的場景下如何實作遮罩效果，本文大部分內容建立在讀者已了解Mask與RectMask2D原理的基礎之上，所以在閱讀本文前建議先看下前兩篇文章，

1. 【UGUI原始碼分析】Unity遮罩之Mask詳細解讀
2. 【UGUI原始碼分析】Unity遮罩之RectMask2D詳細解讀

本文所做的一些測驗與驗證均基于Unity2019.4版本

Mask與RectMask2D對比

1. Mask遮罩的大小與形狀依賴于Graphic，而RectMask2D只需要依賴RectTransform

Mask是利用Graphic渲染時修改對應片元的模板值來確定遮罩的大小與形狀的，Graphic的形狀決定了Mask遮罩的形狀，因此缺少Graphic組件，Mask遮罩將會失效，當禁用了物件的Graphic組件，比如Image組件，Unity會有以下警告提示

RectMask2D是利用自己的RectTransform計算出裁剪矩形，然后降低不在矩形內的片元透明度來實作遮罩效果，因此不需要依賴Graphic組件

2. Mask支持圓形或其他形狀遮罩， 而RectMask2D只支持矩形

Mask遮罩形狀可以更加多樣，由于Mask遮罩的形狀由Graphic決定，所以利用不同的Graphic可以實作不同形狀的遮罩

而RectMask2D通過RectTransform計算裁剪矩形的機制導致它只能支持矩形遮罩，僅在 2D 空間中有效，不能正確掩蓋不共面的元素

3. Mask會增加drawcall

除了繪制元素本身所需的1個drawcall以外，Mask還會額外增加2個drawcall，一個用來在繪制元素前修改模板緩沖的值，另一個用來在所有UI繪制完后將模板緩沖的值恢復原樣

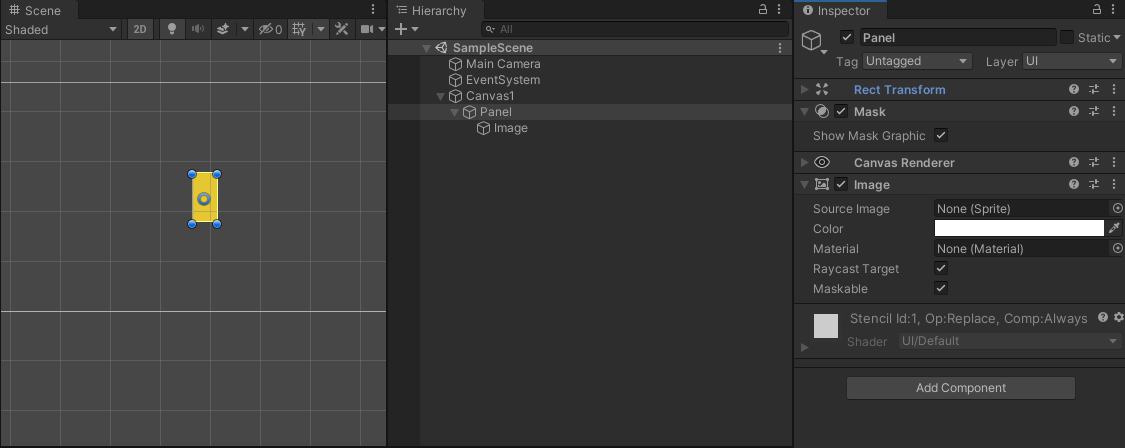

舉個栗子，如下所示的一個UI場景，畫布下一個帶有Mask組件的panel父節點，其下有一個子節點Image

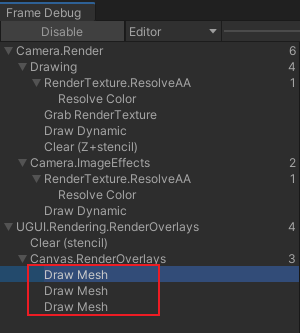

通過Unity的幀除錯器查看渲染程序，共有3次drawcall

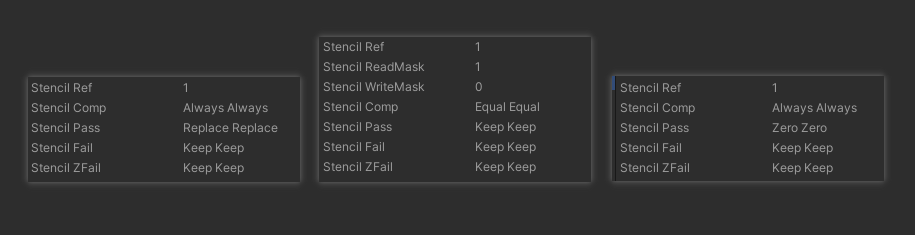

3次drawcall的區別主要在于模板引數的不同，第一次是總是通過（Stencil Comp:Always）模板測驗，并將模板值替換（Stencil Pass:Replace）為1（Stencil Ref:1），第二次是用于繪制Image的，第三次是總是通過（Stencil Comp:Always）模板測驗，并將模板值設定為0（Stencil Pass:Zero），即起到擦除模板值的作用，

4. RectMask2D可能會破壞合批

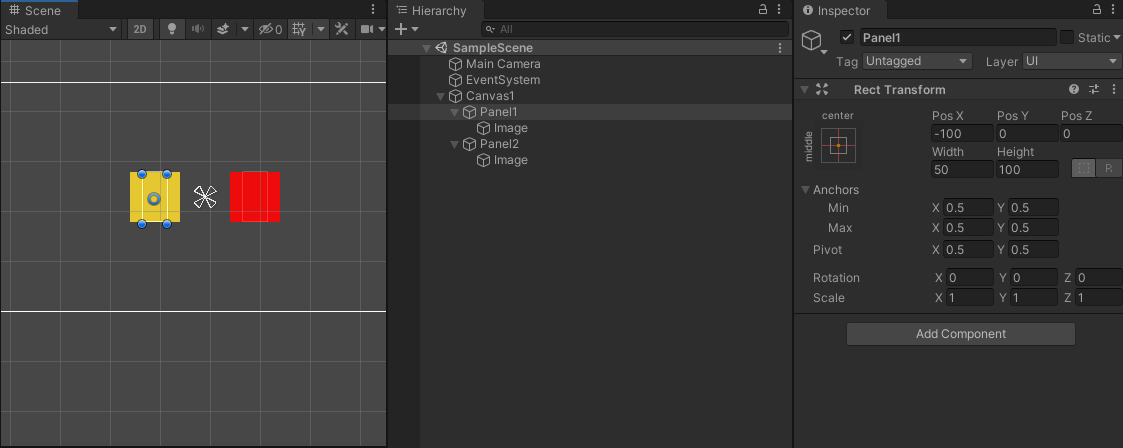

有如下所示的一個測驗場景，Panel1和Panel2都是只掛有RectTransform組件的單純父節點，其下都有一個Image子節點，正常情況下應該可以合批，drawcall應為1

通過幀除錯器查看，確實如此，成功合批，drawcall是1

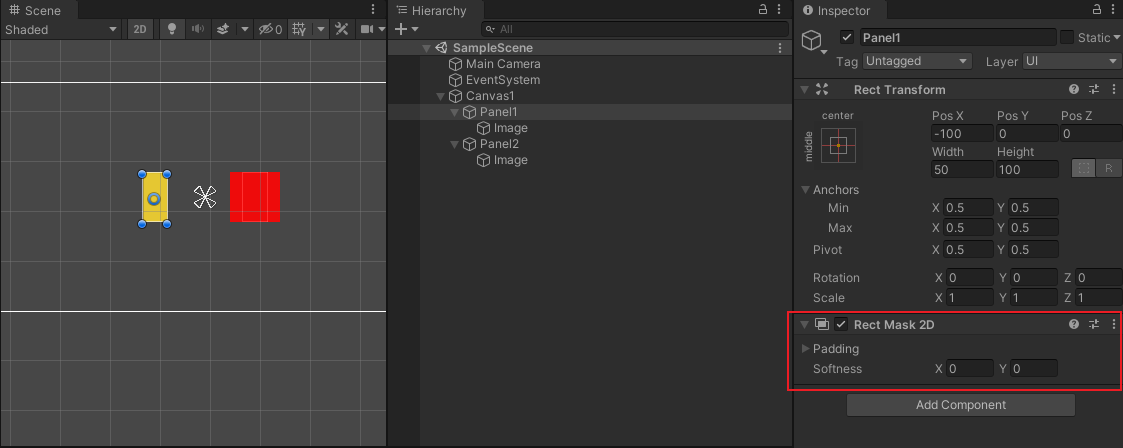

此時給Panel1添加一個RectMask2D組件，實作遮罩效果，Panel2保持不變

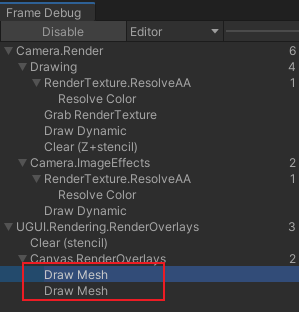

通過幀除錯器查看，drawcall數量是2，原本的合批被破壞了，

由此，網上查到的一些資料會得出“RectMask2D節點下的所有孩子都不能與外界UI節點合批且多個RectMask2D之間不能合批”的結論，實際上這是一種不嚴謹的說法，甚至是錯誤的，要搞清楚這個問題，需要先弄明白為什么RectMask2D會破壞合批？

通過幀除錯器可以發現，是RectMask2D傳遞裁剪矩形時，修改了Shader的引數，導致不能合批，從下圖可以看到2次drawcall的區別就在于_ClipRect不同

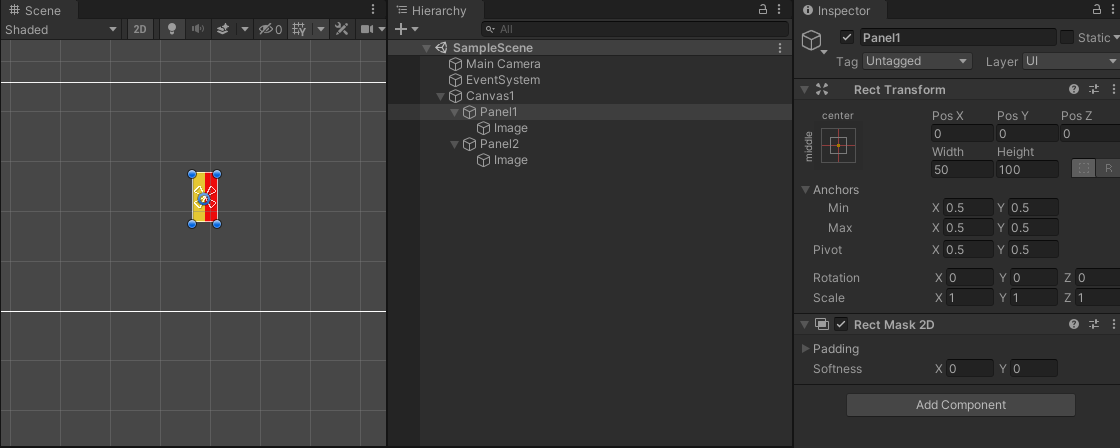

既然是裁剪矩形引數不同導致不能合批，那如果將兩個裁剪矩形引數設定為一致是不是就能合批了呢？動手驗證一下，給Panel1和Panel2都添加上RectMask2D組件，同時將它們的RectTransform引數設定為完全一致（這樣可以保證裁剪矩形引數相同），然后把Panel1的子節點Image往左移，Panel2的子節點Image往右移，讓它們都能顯示出來，最終效果如下圖所示

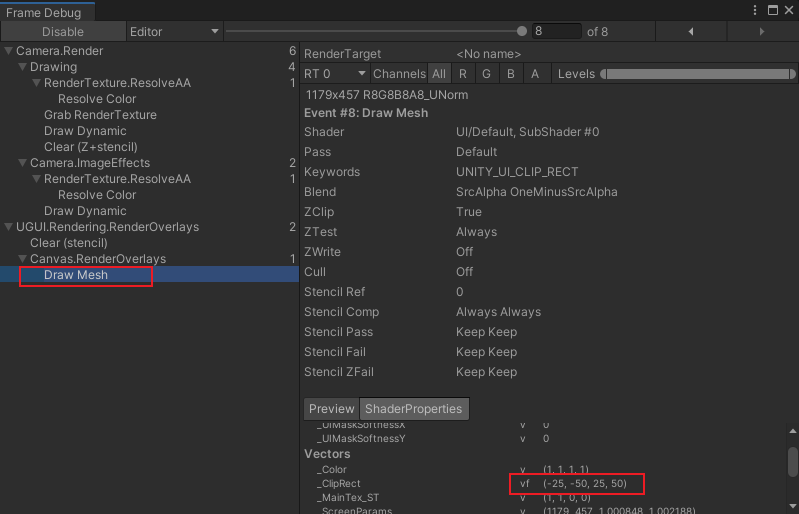

再次測驗后可以看到drawcall只有1次了，_ClipRect是相同的值，因此可以得出結論，RectMask2D確實由于裁剪矩形引數的設定會破壞合批，但不是一定的，在滿足條件時，RectMask2D節點下的孩子也能與外界UI節點合批，多個RectMask2D之間也是能合批的，

5. Mask與RectMask2D用哪個？

Mask的實作利用了模板緩沖區，會增加2個drawcall，性能會受到一定影響，簡單的UGUI界面，還是建議使用RectMask2D，相對來說性能更強，也無需額外的繪制呼叫，但由于RectMask2D也有可能破壞合批，在復雜的情況下，并沒有確切的結論來判斷哪個更優，只能利用工具實際測驗找到最優者，具體問題具體分析才是正確做法，當然，諸如圓形遮罩等一些RectMask2D無法勝任的場景，還是要使用Mask

粒子系統實作遮罩效果

游戲的UI界面也經常會添加粒子效果，有時也會需要對粒子添加遮罩，Mask和RectMask2D只適用于UGUI，對粒子系統無法生效，此時可以使用SpriteMask，SpriteMask的原理與Mask相同，都是基于模板測驗實作，

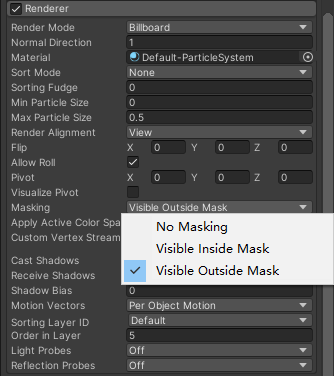

粒子系統的Renderer模塊有對應的Mask屬性設定，可以調整粒子在精靈遮罩外部和內部的可見性

MeshRenderer實作遮罩效果

UI界面添加的一些特效也有可能是MeshRenderer實作的，例如利用Shader制作的頂點影片，但MeshRenderer沒有提供Mask相關設定，無法使用遮罩，好在基于模板測驗實作遮罩的原理都是相同的，可以自己動手修改MeshRenderer使用的材質，在Shader中添加ShaderLab模板配置來使用模板測驗

需要添加到Shader中的代碼如下所示

Properties
{
    _StencilComp ("Stencil Comparison", Float) = 8
    _Stencil ("Stencil ID", Float) = 0
    _StencilOp ("Stencil Operation", Float) = 0
    _StencilWriteMask ("Stencil Write Mask", Float) = 255
    _StencilReadMask ("Stencil Read Mask", Float) = 255
}

Stencil
{
    Ref [_Stencil]
    Comp [_StencilComp]
    Pass [_StencilOp]
    ReadMask [_StencilReadMask]
    WriteMask [_StencilWriteMask]
}

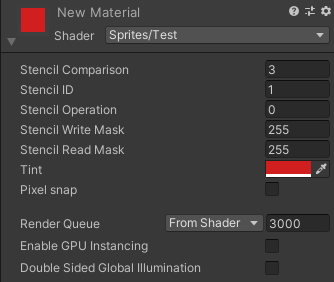

添加完成后，材質界面會多出模板相關的配置，如下所示

再配合SpriteMask，修改對應的模板引數，就可以模擬遮罩效果了，例如

• Stencil Comparison設定為3，就相當于"Visible Inside Mask"
• Stencil Comparison設定為6，就相當于"Visible Outside Mask"
• Stencil Comparison設定為8，就相當于"No Masking"

參考

• 【Unity原始碼學習】遮罩：Mask與Mask2D
• 原始碼探析Mask、Rect Mask2D與Sprite Mask的異同
• UI上的特效的裁剪問題
