k8s使用kubeadm安裝kubernetes1.19版本（一）基礎環境配置和k8s集群初始化

2021-08-31 21:16:42 其他

目錄
  • 本機環境規劃及說明：
  • 一、初始化實驗環境
  • 二、安裝 kubernetes 高可用集群
    • 2.1 安裝kubeadm和kubelet
    • 2.2 K8s集群初始化
    • 2.3 在 master1 節點授權，這樣才能有權限操作 k8s 資源
    • 2.4 安裝 calico 網路插件
    • 2.6 查看 node 節點和coredns的pod 狀態，在 master1 節點執行
    • 2.7 擴容添加node節點
  • 三、測驗集群功能是否正常

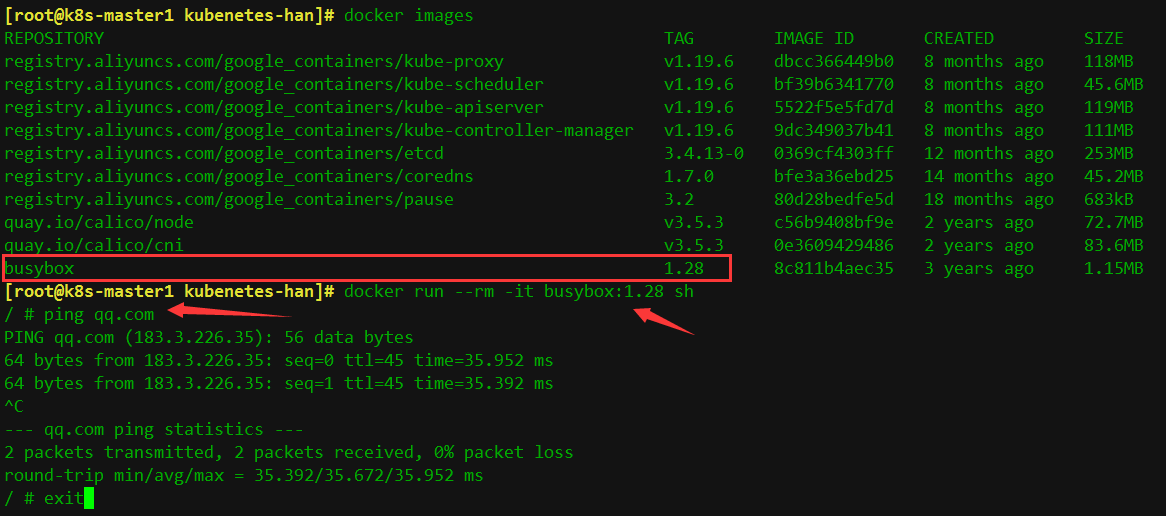

    • 1、運行busybox
    • 2、測驗一下kubelet是否正常代理

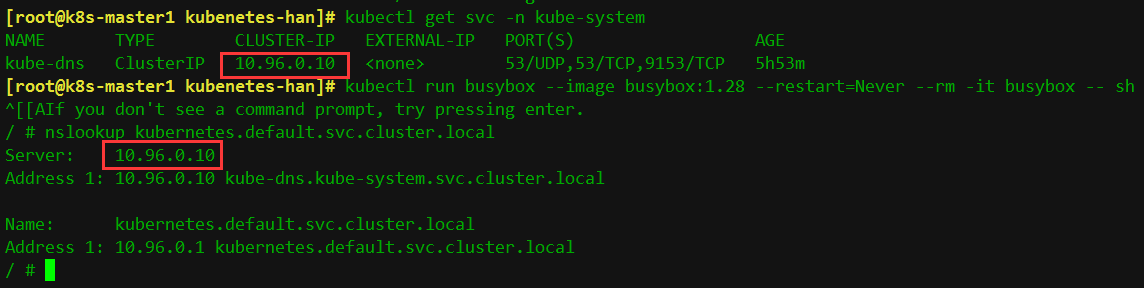

    • 3、測驗集群的dns是否可以正常作業

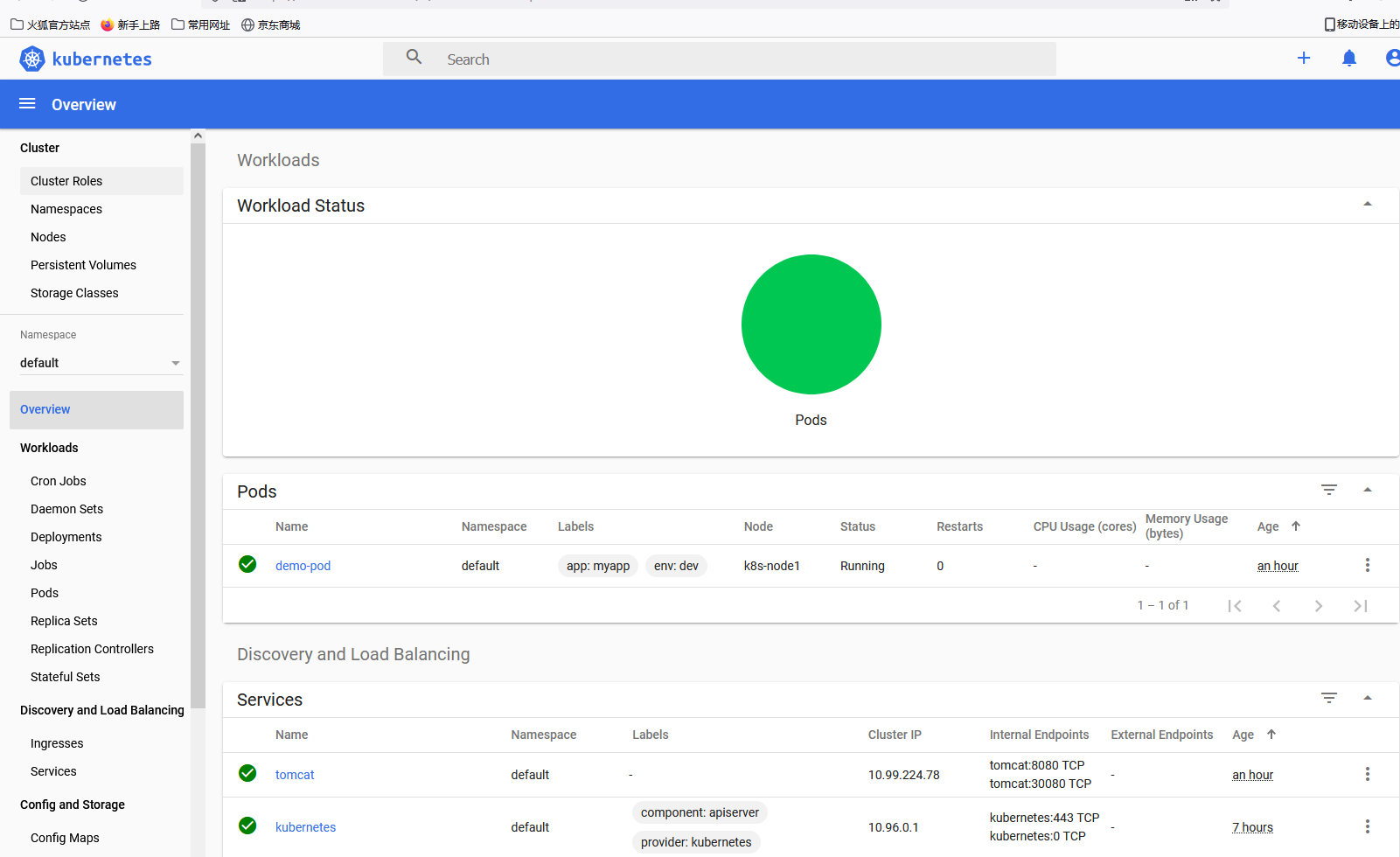

  • 四、安裝Dashboard可視化界面

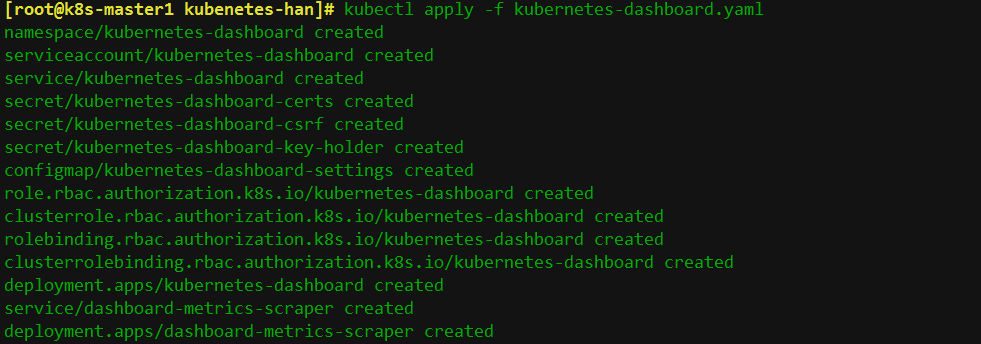

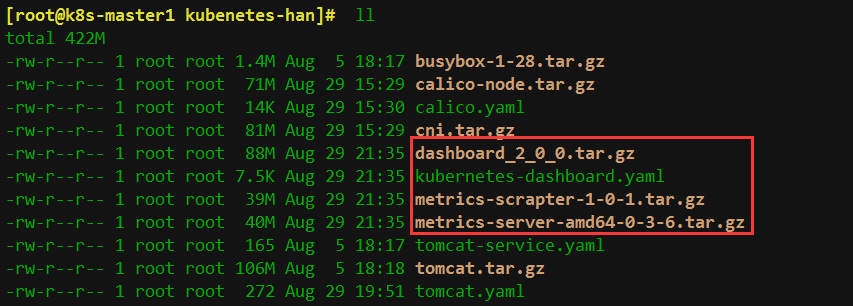

  • 安裝dashboard組件
  • 查看dashboard的狀態

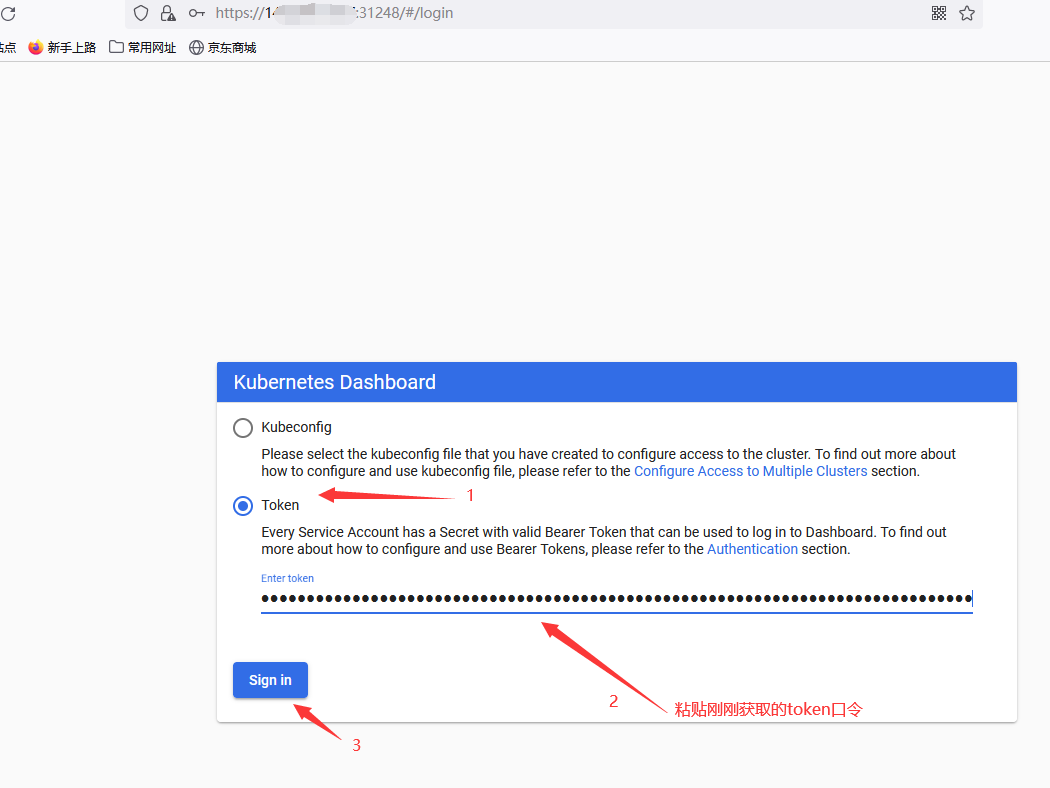

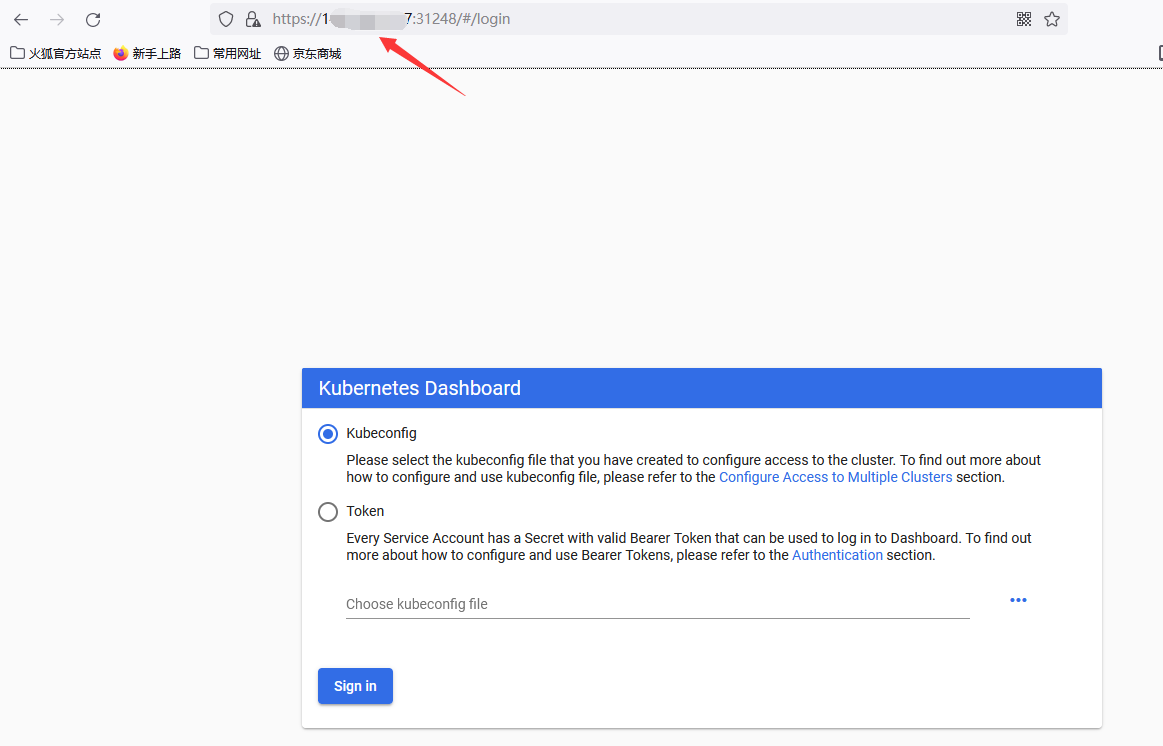

  • 通過Token登陸dashboard

本機環境規劃及說明：

① k8s環境規劃：

podSubnet（pod網段） 10.244.0.0/16
serviceSubnet（service網段）: 10.10.0.0/16

② 主機和ip規劃 （云主機）一臺Master和一臺node，后面資源不夠時再添加

作業系統：Centos7.6
配置： 4核8G、100G資料盤（Master 4C8G，node 2核4G，前期可以練習使用，后期可以再進行配置升級）
開啟虛擬機的虛擬化：

主機名 IP 角色
k8s-master1 192.168.1.56 Master1
k8s-node1 192.168.1.78 node1
... ... ....

一、初始化實驗環境

1.1 配置靜態ip
1.2 修改yum源
1.2.1 備份原來的 yum 源
mv /etc/yum.repos.d/CentOS-Base.repo /etc/yum.repos.d/CentOS-Base.repo.backup
1.2.2 下載阿里的 yum 源
wget -O /etc/yum.repos.d/CentOS-Base.repo http://mirrors.aliyun.com/repo/Centos-7.repo
1.2.3 配置安裝 k8s 需要的 yum 源

cat <<EOF > /etc/yum.repos.d/kubernetes.repo
[kubernetes]
name=Kubernetes
baseurl=https://mirrors.aliyun.com/kubernetes/yum/repos/kubernetes-el7-x86_64
enabled=1
gpgcheck=0
EOF

1.2.4 清理 yum 快取
yum clean all
1.2.5 生成新的 yum 快取
yum makecache fast
1.2.6 更新 yum 源
yum -y update
1.2.7 安裝軟體包
yum -y install wget net-tools nfs-utils lrzsz gcc gcc-c++ make cmake libxml2-devel openssl-devel curl curl-devel unzip sudo ntp libaio-devel wget vim ncurses-devel autoconf automake zlib-devel python-devel epel-release openssh-server socat ipvsadm conntrack ntpdate yum-utils device-mapper-persistent-data lvm2

1.2.8 添加新的軟體源
yum-config-manager --add-repo http://mirrors.aliyun.com/docker-ce/linux/centos/docker-ce.repo
1.2.9 清理 yum 快取
yum clean all
1.2.10 生成新的 yum 快取
yum makecache fast
1.3 配置防火墻

關閉 firewalld 防火墻，在 k8s 各個節點都要關閉，centos7 系統默認使用的是 firewalld 防火墻，停止
firewalld 防火墻，并禁用這個服務，
在 k8s 的各個節點操作如下命令，
systemctl stop firewalld && systemctl disable firewalld
1.4 時間同步chrony

  1. 在 k8s 的各個節點使用yum安裝chrony時間服務
    yum install -y chrony
  2. 編輯/etc/chrony.conf檔案修改啊時間同步地址，可以百度搜索一個，也可以直接設定成ntp1.aliyum.com同步阿里的時間服務器地址
  3. 把chrony服務設定為開機自啟動并啟動服務
    systemctl enable chronyd && systemctl start chronyd

1.5 關閉 selinux
k8s 的各個節點都要關閉 selinux，
關閉 selinux，設定永久關閉，這樣重啟機器 selinux 也處于關閉狀態可用下面方式修改：

sed -i   's/SELINUX=enforcing/SELINUX=disabled/' /etc/sysconfig/selinux
sed -i   's/SELINUX=enforcing/SELINUX=disabled/g' /etc/selinux/config

上面檔案修改之后，需要重啟虛擬機，如果測驗環境可以用如下命令強制重啟：
reboot -f
注：生產環境不要 reboot -f，要正常關機重啟

查看 selinux 是否修改成功
重啟之后登錄到機器上用如下命令：
getenforce
顯示 Disabled 說明 selinux 已經處于關閉狀態

1.6 關閉交換磁區
在 k8s 的各個節點操作如下命令，
swapoff -a
臨時禁用
sed -i 's/.*swap.*/#&/' /etc/fstab
#永久禁用，打開/etc/fstab 注釋掉 swap 那一行，

1.7 修改內核引數

在 k8s 的各個節點操作如步驟，

cat <<EOF > /etc/sysctl.d/k8s.conf
net.bridge.bridge-nf-call-ip6tables = 1
net.bridge.bridge-nf-call-iptables = 1
EOF
sysctl --system

注：sysctl --system 這個會加載所有的 sysctl 配置

此功能如果不開啟，后面在kubeadm初始化k8s時就會報錯：
就表示沒有開啟ip_forward，需要開啟，
為什么要開啟net.ipv4.ip_forward = 1引數？
net.ipv4.ip_forward是資料包轉發：
出于安全考慮，Linux系統默認是禁止資料包轉發的，所謂轉發即當主機擁有多于一塊的網卡時，其中一塊收到資料包，根據資料包的目的ip地址將資料包發往本機另一塊網卡，該網卡根據路由表繼續發送資料包，這通常是路由器所要實作的功能，
要讓Linux系統具有路由轉發功能，需要配置一個Linux的內核引數net.ipv4.ip_forward，這個引數指定了Linux系統當前對路由轉發功能的支持情況；其值為0時表示禁止進行IP轉發；如果是1,則說明IP轉發功能已經打開，

1.8 修改主機名

在 192.168.1.56 上：
hostnamectl set-hostname master1
在 192.168.1.79 上：
hostnamectl set-hostname node1

1.9 配置 hosts 檔案
K8s 各個節點 hosts 檔案保持一致即可，可按如下方法修改：
在/etc/hosts 檔案增加如下幾行：

[root@k8s-master1 ~]# cat /etc/hosts
192.168.1.56   master1 k8s-master1
192.168.1.79   node1   k8s-node1

1.10 配置各個主機之間無密碼登陸
配置 master1 到 node1 無密碼登陸
在 master1 上操作

[root@k8s-master1 ~]# ssh-keygen  #一直回車就可以
[root@k8s-master1 ~]# ssh-copy-id  node1
#上面需要輸入 yes 之后，輸入密碼，輸入 node1 物理機密碼即可

8 安裝 docker
在 k8s 的各個節點都需要安裝docker，安裝方法按如下操作即可：
1.1 查看 docker 版本
yum list docker-ce --showduplicates |sort -r
1.2 安裝 docker

yum install -y docker-ce-19.03.7-3.el7
systemctl enable docker && systemctl start docker

#查看 docker 狀態，如果狀態是 active（running），說明 docker 是正常運行狀態
systemctl status docker

1.3 修改 docker 組態檔

cat > /etc/docker/daemon.json <<EOF
{
"registry-mirrors":["https://rsbud4vc.mirror.aliyuncs.com","https://registry.docker-cn.com","https://docker.mirrors.ustc.edu.cn","https://dockerhub.azk8s.cn","http://hub-mirror.c.163.com","http://qtid6917.mirror.aliyuncs.com"],
"exec-opts":["native.cgroupdriver=systemd"], "log-driver":"json-file",
"log-opts": {
"max-size": "100m"
},
"storage-driver":"overlay2",
"storage-opts": [ "overlay2.override_kernel_check=true"
]
}
EOF

注：
"registry-mirrors":["https://rsbud4vc.mirror.aliyuncs.com","https://registry.docker.cn.com","https://docker.mirrors.ustc.edu.cn","https://dockerhub.azk8s.cn","http://hub-mirror.c.163.com","http://qtid6917.mirror.aliyuncs.com"]
上面配置的是鏡像加速器
如果有harbor鏡像倉庫可以按如下方法加一個欄位，指定鏡像倉庫地址

cat > /etc/docker/daemon.json <<EOF
{
"insecure-registries":["192.168.0.56"],
"registry-mirrors":["https://rsbud4vc.mirror.aliyuncs.com","https://registry.docker- cn.com","https://docker.mirrors.ustc.edu.cn","https://dockerhub.azk8s.cn","http://hub- mirror.c.163.com","http://qtid6917.mirror.aliyuncs.com"],
"exec-opts":["native.cgroupdriver=systemd"], "log-driver":"json-file",
"log-opts": {
"max-size": "100m"
},
"storage-driver":"overlay2", "storage-opts": [
"overlay2.override_kernel_check=true"
]
}
EOF

"insecure-registries":["192.168.0.56"]	#配置的是 harbor 私有鏡像倉庫地址

1.4 重啟 docker 使配置生效
systemctl daemon-reload && systemctl restart docker && systemctl status docker
1.5 開啟機器的 bridge 模式
以下步驟在 k8s 各個節點都需要操作
#臨時生效
echo 1 > /proc/sys/net/bridge/bridge-nf-call-iptables echo 1 >/proc/sys/net/bridge/bridge-nf-call-ip6tables
#永久生效

echo """
vm.swappiness = 0
net.bridge.bridge-nf-call-iptables = 1
net.ipv4.ip_forward = 1
net.bridge.bridge-nf-call-ip6tables = 1
""" > /etc/sysctl.conf
sysctl -p

1.6 開啟 ipvs
不開啟 ipvs 將會使用 iptables，但是效率低，所以官網推薦需要開通 ipvs 內核，
在 k8s 的各個節點都需要開啟

cat > /etc/sysconfig/modules/ipvs.modules <<EOF
#!/bin/bash
ipvs_modules="ip_vs ip_vs_lc ip_vs_wlc ip_vs_rr ip_vs_wrr ip_vs_lblc ip_vs_lblcr ip_vs_dh ip_vs_sh ip_vs_nq ip_vs_sed ip_vs_ftp nf_conntrack"
for kernel_module in \${ipvs_modules};
do
/sbin/modinfo -F filename \${kernel_module} > /dev/null 2>&1
if [ $? -eq 0 ]; then
	/sbin/modprobe \${kernel_module}
fi
done
EOF

chmod 755 /etc/sysconfig/modules/ipvs.modules && \
bash /etc/sysconfig/modules/ipvs.modules && \
lsmod | grep ip_vs

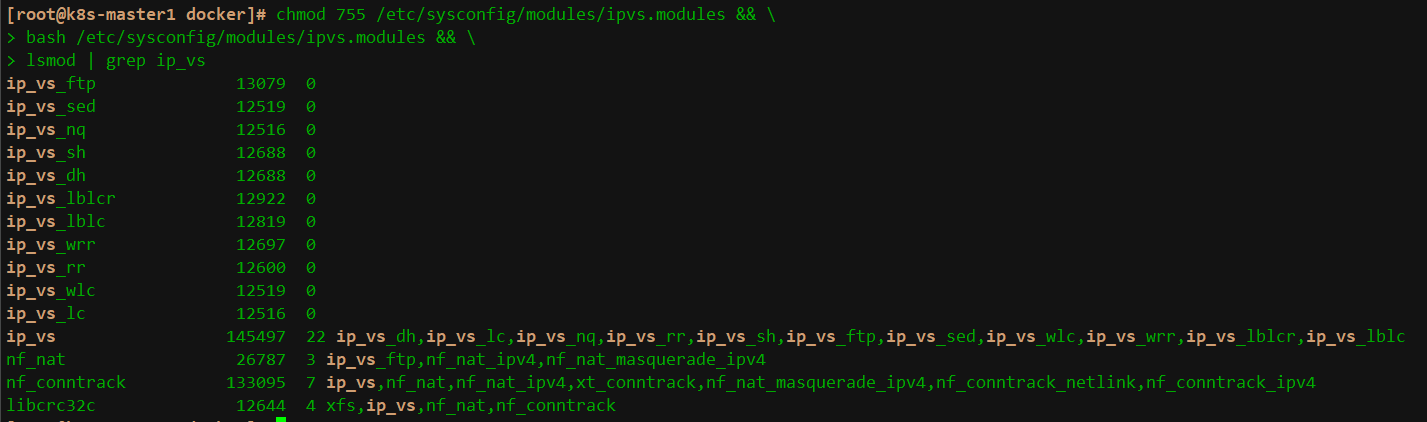

顯示如下，說明 ipvs 開啟成功了：

二、安裝 kubernetes 高可用集群

2.1 安裝kubeadm和kubelet

1.1 在 master1 和 node1 上安裝 kubeadm 和 kubelet

yum install kubeadm-1.19.6 kubelet-1.19.6 kubectl-1.19.6 -y
systemctl enable kubelet

2.2 K8s集群初始化

在 k8s 的 master1 節點操作

kubeadm init --kubernetes-version=v1.19.6 \
--pod-network-cidr=10.244.0.0/16 \
--apiserver-advertise-address=192.168.1.56 \
--image-repository registry.aliyuncs.com/google_containers

注：
1）
--image-repository registry.aliyuncs.com/google_containers 是指定阿里云的鏡像源，國內的鏡像源訪問速度會比較快，
--kubernetes-version=v1.19.6 是指定 k8s 版本，基于這個我們可以安裝任何版本的 k8s，
2）
如果大家機器訪問網路比較慢，可以在執行 kubeadm init --kubernetes-version=v1.19.6 --pod- network-cidr=10.244.0.0/16 --apiserver-advertise-address=192.168.40.130 --image-repository registry.aliyuncs.com/google_containers
這串命令之前把 aliyun-kubernetes-master-1-19-6.tar.gz 上傳到 k8s 的 master1 節點，
通過 docker load -i aliyun-kubernetes-master-1-19-6.tar.gz手動解壓，把 aliyun-kubernetes-slave-1-19-6.tar.gz 上傳到 k8s 的 node1 節點，
通過 docker load -i aliyun-kubernetes-slave-1-19-6.tar.gz 手動解壓，

初始化命令執行成功之后顯示如下內容，說明初始化成功了

[root@k8s-master1 ~]# kubeadm init --kubernetes-version=v1.19.6 \
--pod-network-cidr=10.244.0.0/16 \
--apiserver-advertise-address=192.168.1.56 \
--image-repository registry.aliyuncs.com/google_containers # 命令輸出
W0829 15:12:17.476712   19429 configset.go:348] WARNING: kubeadm cannot validate component configs for API groups [kubelet.config.k8s.io kubeproxy.config.k8s.io]
[init] Using Kubernetes version: v1.19.6
[preflight] Running pre-flight checks
[preflight] Pulling images required for setting up a Kubernetes cluster
[preflight] This might take a minute or two, depending on the speed of your internet connection
[preflight] You can also perform this action in beforehand using 'kubeadm config images pull'
[certs] Using certificateDir folder "/etc/kubernetes/pki"
[certs] Generating "ca" certificate and key
[certs] Generating "apiserver" certificate and key
[certs] apiserver serving cert is signed for DNS names [k8s-master1 kubernetes kubernetes.default kubernetes.default.svc kubernetes.default.svc.cluster.local] and IPs [10.96.0.1 192.168.1.56]
[certs] Generating "apiserver-kubelet-client" certificate and key
[certs] Generating "front-proxy-ca" certificate and key
[certs] Generating "front-proxy-client" certificate and key
[certs] Generating "etcd/ca" certificate and key
[certs] Generating "etcd/server" certificate and key
[certs] etcd/server serving cert is signed for DNS names [k8s-master1 localhost] and IPs [192.168.1.56 127.0.0.1 ::1]
[certs] Generating "etcd/peer" certificate and key
[certs] etcd/peer serving cert is signed for DNS names [k8s-master1 localhost] and IPs [192.168.1.56 127.0.0.1 ::1]
[certs] Generating "etcd/healthcheck-client" certificate and key
[certs] Generating "apiserver-etcd-client" certificate and key
[certs] Generating "sa" key and public key
[kubeconfig] Using kubeconfig folder "/etc/kubernetes"
[kubeconfig] Writing "admin.conf" kubeconfig file
[kubeconfig] Writing "kubelet.conf" kubeconfig file
[kubeconfig] Writing "controller-manager.conf" kubeconfig file
[kubeconfig] Writing "scheduler.conf" kubeconfig file
[kubelet-start] Writing kubelet environment file with flags to file "/var/lib/kubelet/kubeadm-flags.env"
[kubelet-start] Writing kubelet configuration to file "/var/lib/kubelet/config.yaml"
[kubelet-start] Starting the kubelet
[control-plane] Using manifest folder "/etc/kubernetes/manifests"
[control-plane] Creating static Pod manifest for "kube-apiserver"
[control-plane] Creating static Pod manifest for "kube-controller-manager"
[control-plane] Creating static Pod manifest for "kube-scheduler"
[etcd] Creating static Pod manifest for local etcd in "/etc/kubernetes/manifests"
[wait-control-plane] Waiting for the kubelet to boot up the control plane as static Pods from directory "/etc/kubernetes/manifests". This can take up to 4m0s
[apiclient] All control plane components are healthy after 15.002119 seconds
[upload-config] Storing the configuration used in ConfigMap "kubeadm-config" in the "kube-system" Namespace
[kubelet] Creating a ConfigMap "kubelet-config-1.19" in namespace kube-system with the configuration for the kubelets in the cluster
[upload-certs] Skipping phase. Please see --upload-certs
[mark-control-plane] Marking the node k8s-master1 as control-plane by adding the label "node-role.kubernetes.io/master=''"
[mark-control-plane] Marking the node k8s-master1 as control-plane by adding the taints [node-role.kubernetes.io/master:NoSchedule]
[bootstrap-token] Using token: njtz23.0rq9a629zab3rsf9
[bootstrap-token] Configuring bootstrap tokens, cluster-info ConfigMap, RBAC Roles
[bootstrap-token] configured RBAC rules to allow Node Bootstrap tokens to get nodes
[bootstrap-token] configured RBAC rules to allow Node Bootstrap tokens to post CSRs in order for nodes to get long term certificate credentials
[bootstrap-token] configured RBAC rules to allow the csrapprover controller automatically approve CSRs from a Node Bootstrap Token
[bootstrap-token] configured RBAC rules to allow certificate rotation for all node client certificates in the cluster
[bootstrap-token] Creating the "cluster-info" ConfigMap in the "kube-public" namespace
[kubelet-finalize] Updating "/etc/kubernetes/kubelet.conf" to point to a rotatable kubelet client certificate and key
[addons] Applied essential addon: CoreDNS
[addons] Applied essential addon: kube-proxy

Your Kubernetes control-plane has initialized successfully!

To start using your cluster, you need to run the following as a regular user:

  mkdir -p $HOME/.kube
  sudo cp -i /etc/kubernetes/admin.conf $HOME/.kube/config
  sudo chown $(id -u):$(id -g) $HOME/.kube/config

You should now deploy a pod network to the cluster.
Run "kubectl apply -f [podnetwork].yaml" with one of the options listed at:
  https://kubernetes.io/docs/concepts/cluster-administration/addons/

Then you can join any number of worker nodes by running the following on each as root:

kubeadm join 192.168.1.56:6443 --token njtz23.0rq9a629zab3rsf9 \
    --discovery-token-ca-cert-hash sha256:f59119cf40b5470120d98a69506164328b5cfbc9bc973d71e9b187b58210a830

注：kubeadm join ... 這條命令需要記住，我們把 k8s 的 node1 節點加入到集群需要在這些節點節點輸入這條命令，每次執行這個結果都是不一樣的，大家記住自己執行的結果，在下面會用到

2.3 在 master1 節點授權，這樣才能有權限操作 k8s 資源

mkdir -p $HOME/.kube
sudo cp -ifr /etc/kubernetes/admin.conf $HOME/.kube/config
sudo chown $(id -u):$(id -g)  $HOME/.kube/config

注： 我們下面執行 kubectl 的命令都是在 k8s 的 master1 節點操作

在 master1 節點執行
kubectl get nodes
顯示如下，master1 節點是 NotReady

NAME          STATUS        ROLES       AGE      VERSION
master1     NotReady     master     103s    v1.19.6
kubectl get pods -n kube-system
顯示如下，可看到 cordns 是處于 pending 狀態
NAME	READY     STATUS       RESTARTS    AGE
coredns-6d56c8448f-ccb8n	0/1	Pending	0	100s coredns-6d56c8448f-dpklb	0/1	Pending	0	100s

注意：上面可以看到 STATUS 狀態是 NotReady，cordns 是 pending，是因為沒有安裝網路插件，需要安裝 calico 或者 flannel，接下來我們安裝 calico，在 master1 節點安裝calico 網路插件：

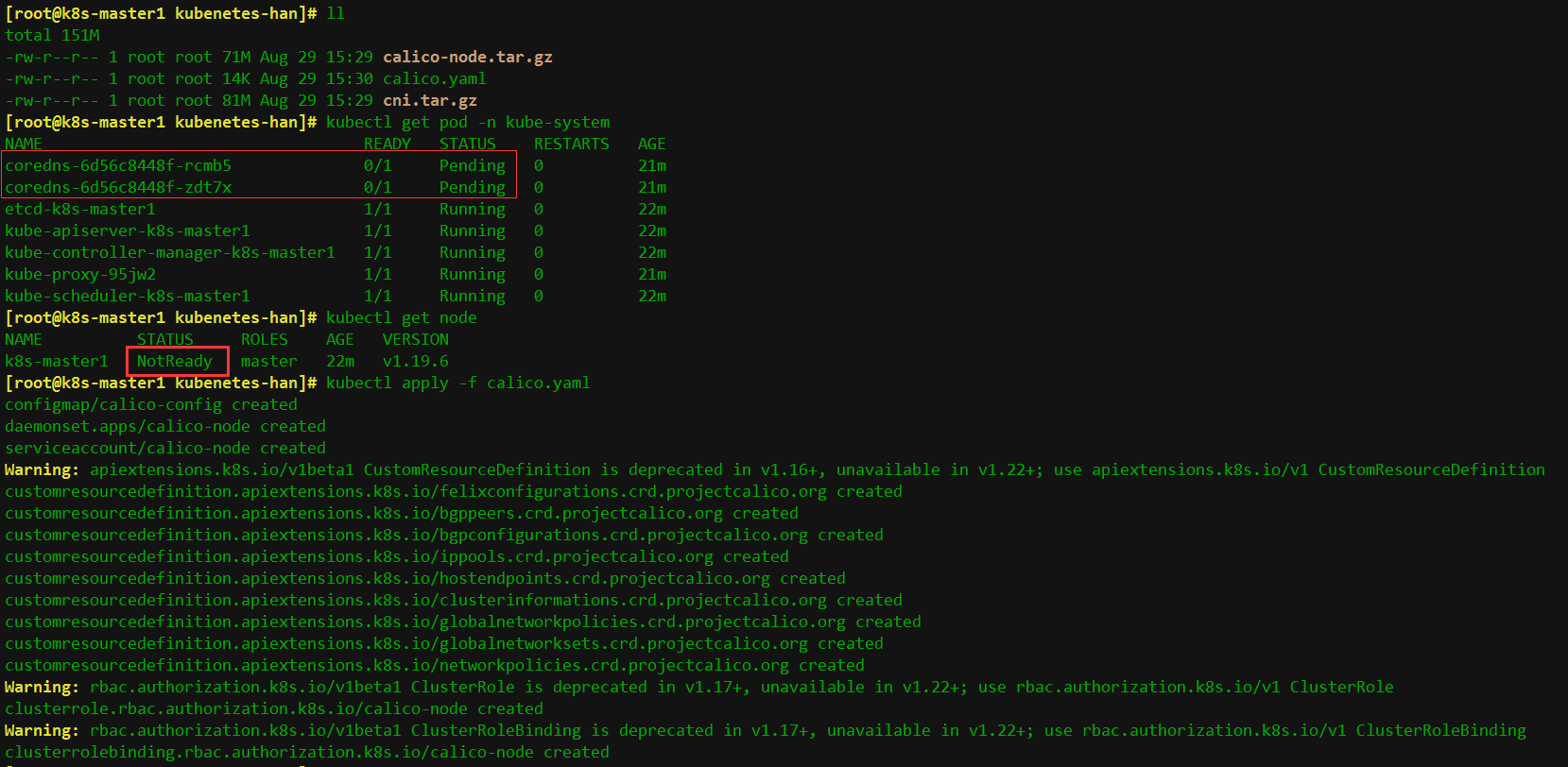

2.4 安裝 calico 網路插件

需要的鏡像是 quay.io/calico/cni:v3.5.3 和 quay.io/calico/node:v3.5.3手動上傳上面兩個鏡像的壓縮包到 master1 和 node1 節點，在master1 和 node1 上通過 docker load -i 解壓

docker load -i   cni.tar.gz
docker load -i   calico-node.tar.gz

注意：calico.yaml 里需要修改如下內容：
找到 IP_AUTODETECTION_METHOD 對應的 value 值：

- name: IP_AUTODETECTION_METHOD
value: "can-reach=192.168.1.56"

這個 ip 寫你自己環境的 node1 節點的 ip，假如 node 節點有多個，那么只寫一個 node 節點 ip 即可，所以大家只需要寫 node1 的 ip 即可
應用yaml 檔案：
kubectl apply -f calico.yaml

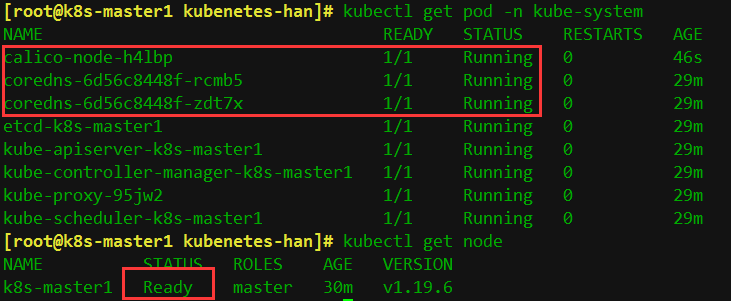

2.6 查看 node 節點和coredns的pod 狀態，在 master1 節點執行

kubectl get nodes
顯示如下，看到 STATUS 是 Ready
NAME	STATUS	ROLES	AGE	VERSION
master1	Ready	master	8m19s	v1.19.6
kubectl get pods -n kube-system
看到 cordns 也是 running 狀態，說明 master1 節點的calico 安裝完成


2.7 擴容添加node節點

把 node1 節點加入到 k8s 集群，在 node1 節點操作
注：下面的這個是把 node1 節點加入到 k8s 的一串命令，下面的這串命令就是初始化的時候生成的，每個人的都不一樣

kubeadm join 192.168.1.56:6443 --token njtz23.0rq9a629zab3rsf9 \
    --discovery-token-ca-cert-hash sha256:f59119cf40b5470120d98a69506164328b5cfbc9bc973d71e9b187b58210a830

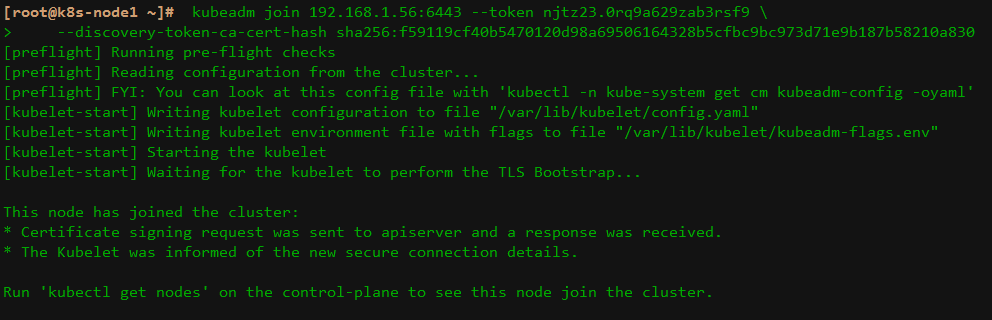

上面命令執行之后，出現如下圖所示，說明 node1 節點已經加入到 k8s 集群：

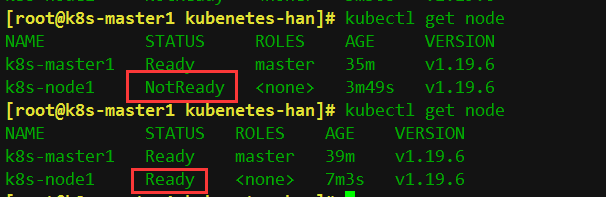

在 master1 節點查看集群節點狀態

kubectl get nodes

顯示如下：

看到上面 STATUS 狀態是 Ready，說明 node1 節點也加入到 k8s 集群了，通過以上就完成了 k8s 單master 節點高可用集群的搭建

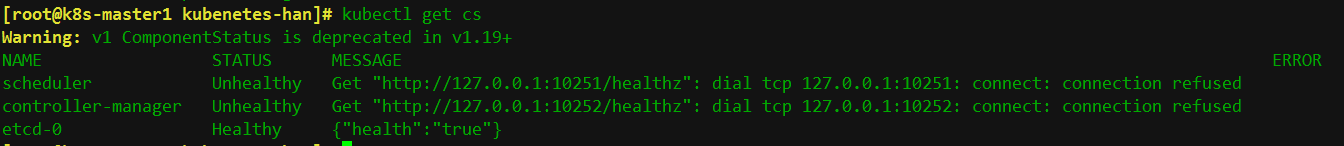

kubectl get cs

顯示如下:
看到 cotroller-manager 和 scheduler 是 Unhealthy，按如下方面解決：

vim /etc/kubernetes/manifests/kube-scheduler.yaml
修改如下內容：
把   --bind-address=127.0.0.1
變成 --bind-address=192.168.1.56  #注意：192.168.1.56 是 k8s 的 master1 節點 ip
把 httpGet:欄位下的 host 25和39行
由 127.0.0.1
變成 192.168.1.56
把—-port=0 注釋

編輯controller-manager的yaml檔案

vim /etc/kubernetes/manifests/kube-controller-manager.yaml
把   --bind-address=127.0.0.1
變成 --bind-address=192.168.1.56
把—-port=0 注釋
把 httpGet:欄位下的 hosts
由 127.0.0.1
變成 192.168.1.56
修改之后在 k8s 各個節點執行
systemctl restart kubelet
kubectl get cs
顯示如下:
```bash
[root@k8s-master1 kubenetes-han]# kubectl get cs
Warning: v1 ComponentStatus is deprecated in v1.19+
NAME                 STATUS    MESSAGE             ERROR
scheduler            Healthy   ok
controller-manager   Healthy   ok
etcd-0               Healthy   {"health":"true"}

可以查看一下埠是否監聽了
ss -antulp | grep :10251
ss -antulp | grep :10252

可以看到相應的埠已經被物理機監聽了
集群初始化完成，下面先測驗一下

三、測驗集群功能是否正常

Pod網路測驗和代理測驗
pod介紹下一篇文章會介紹，此處只是運行測驗一下

1、運行busybox

使用docker run運行一個容器鏡像，進去使用ping測驗一下網路是否有問題，

docker run --rm -it busybox:1.28 sh

可以ping通外網則說明網路插件功能正常

2、測驗一下kubelet是否正常代理

運行一個tomcat容器，編輯一個yaml檔案(yaml語法要求嚴格，錯一個空格都會報錯，仔細)

vim tomcat.yaml
apiVersion: v1
kind: Pod
metadata:
  name: demo-pod
  namespace: default
  labels:
    app: myapp
    env: dev
spec:
  containers:
  - name:  tomcat-pod-java
    ports:
    - containerPort: 8080
    image: tomcat:8.5-jre8-alpine
    imagePullPolicy: IfNotPresent

使用kubectl應用，使用自定義的yaml檔案創建容器

[root@k8s-master1 kubenetes-han]#  kubectl apply -f tomcat.yaml
pod/demo-pod created
[root@k8s-master1 kubenetes-han]# kubectl get pod
NAME       READY   STATUS    RESTARTS   AGE
demo-pod   1/1     Running   0          23s
再編輯一個用于創建tomcat的svc的yaml檔案
```yaml
apiVersion: v1
kind: Service
metadata:
  name: tomcat
spec:
  type: NodePort
  ports:
    - port: 8080
      nodePort: 30080
  selector:
    app: myapp
    env: dev

應用該yaml檔案創建svc，然后使用get svc獲取

[root@k8s-master1 kubenetes-han]# kubectl apply -f tomcat-service.yaml
service/tomcat created
[root@k8s-master1 kubenetes-han]#  kubectl get svc
NAME         TYPE        CLUSTER-IP     EXTERNAL-IP   PORT(S)          AGE
kubernetes   ClusterIP   10.96.0.1      <none>        443/TCP          5h56m
tomcat       NodePort    10.99.224.78   <none>        8080:30080/TCP   20s
\# 訪問node節點的ip+30080（映射的埠）
[root@k8s-master1 kubenetes-han]# curl 192.168.1.79:30080

3、測驗集群的dns是否可以正常作業

kubectl run busybox --image busybox:1.28 --restart=Never --rm -it busybox -- sh
nslookup kubernetes.default.svc.cluster.local


能正常決議則說明集群狀態正常!

四、安裝Dashboard可視化界面

1、安裝dasboard
從本地上傳鏡像和yaml檔案
把安裝kubernetes-dashboard需要的鏡像上傳到作業節點node1上，手動匯入，yaml放到master上

安裝dashboard組件

在k8s-master1節點操作如下命令:
[root@k8s-master1 kubenetes-han]# kubectl apply -f kubernetes-dashboard.yaml

查看dashboard的狀態

[root@xianchaomaster1 ~]# kubectl get pods -n kubernetes-dashboard

顯示如下，說明dashboard安裝成功了

[root@k8s-master1 kubenetes-han]# kubectl get pods -n kubernetes-dashboard
NAME                                         READY   STATUS    RESTARTS   AGE
dashboard-metrics-scraper-7445d59dfd-hwx59   1/1     Running   0          15s
kubernetes-dashboard-54f5b6dc4b-6mfxl        1/1     Running   0          15s
[root@k8s-master1 kubenetes-han]# kubectl get svc -n kubernetes-dashboard
NAME                        TYPE        CLUSTER-IP       EXTERNAL-IP   PORT(S)    AGE
dashboard-metrics-scraper   ClusterIP   10.109.63.228    <none>        8000/TCP   30s
kubernetes-dashboard        ClusterIP   10.101.169.211   <none>        443/TCP    30s

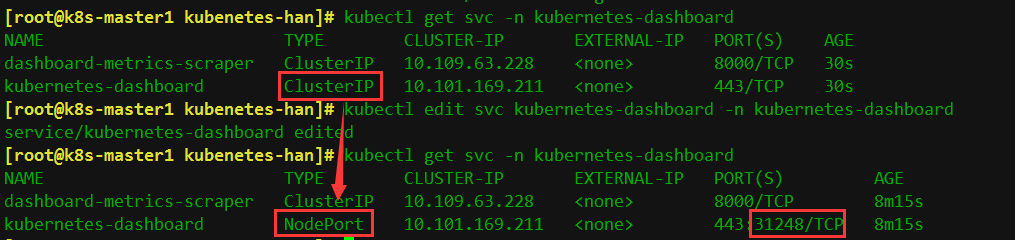

// 修改service type型別變成NodePort（后面的文章中會講到）

[root@k8s-master1 kubenetes-han]# kubectl edit svc kubernetes-dashboard -n kubernetes-dashboard

再次查看，型別就被改為了NodePort
上面可看到service型別是NodePort，訪問任何一個作業節點ip: 31248埠即可訪問kubernetes dashboard，在瀏覽器(使用火狐瀏覽器)訪問如下地址:
使用其他瀏覽器可能會被攔截打不開頁面，訪問https://node節點的ip:31248，會有安全風險提示，點擊接受繼續訪問即可看到可看到出現了dashboard界面

通過token令牌訪問dashboard

通過Token登陸dashboard

創建管理員token，具有查看任何空間的權限，可以管理所有資源物件

[root@k8s-master1 kubenetes-han]# kubectl create clusterrolebinding dashboard-cluster-admin --clusterrole=cluster-admin --serviceaccount=kubernetes-dashboard:kubernetes-dashboard
clusterrolebinding.rbac.authorization.k8s.io/dashboard-cluster-admin created
使用get查看一下
[root@k8s-master1 kubenetes-han]# kubectl get secret -n kubernetes-dashboard
NAME                               TYPE                                  DATA   AGE
default-token-z7bkm                kubernetes.io/service-account-token   3      23m
kubernetes-dashboard-certs         Opaque                                0      23m
kubernetes-dashboard-csrf          Opaque                                1      23m
kubernetes-dashboard-key-holder    Opaque                                2      23m
kubernetes-dashboard-token-2qqmr   kubernetes.io/service-account-token   3      23m
找到對應的帶有token的pod的name，使用以下命令查看
[root@k8s-master1 kubenetes-han]# kubectl  describe  secret kubernetes-dashboard-token-2qqmr -n   kubernetes-dashboard
...
...
token:      eyJhbGciOiJSUzI1NiIsImtpZCI6IjZBVVFxN01QSUF2a25BbDNOTEZGYTZyNWttVUppSGRyckh4blA5azd5ZU0ifQ.eyJpc3MiOiJrdWJlcm5ldGVzL3NlcnZpY2VhY2NvdW50Iiwia3ViZXJuZXRlcy5pby9zZXJ2aWNlYWNjb3VudC9uYW1lc3BhY2UiOiJrdWJlcm5ldGVzLWRhc2hib2FyZCIsImt1YmVybmV0ZXMuaW8vc2VydmljZWFjY291bnQvc2VjcmV0Lm5hbWUiOiJrdWJlcm5ldGVzLWRhc2hib2FyZC10b2tlbi0ycXFtciIsImt1YmVybmV0ZXMuaW8vc2VydmljZWFjY291bnQvc2VydmljZS1hY2NvdW50Lm5hbWUiOiJrdWJlcm5ldGVzLWRhc2hib2FyZCIsImt1YmVybmV0ZXMuaW8vc2VydmljZWFjY291bnQvc2VydmljZS1hY2NvdW50LnVpZCI6IjEwYTI3N2M1LTY0MjYtNDBhNi1iNjgzLWEyYWY3MDhiMzIyMCIsInN1YiI6InN5c3RlbTpzZXJ2aWNlYWNjb3VudDprdWJlcm5ldGVzLWRhc2hib2FyZDprdWJlcm5ldGVzLWRhc2hib2FyZCJ9.ikMgpHASp0bJ8diqK8RsoQN41Ip-UHXQHCCkN0Dvam5uWPk1y9vxGYs2Sv5HWvLl6xanZ5TyTw0y3pF-zdZoaF5ivu1KOJsdjTd5g0DQr7l5jvtGSBGNNBJSxAtUP0IyO-hTFzxIH4ePoLO_TY2j_QNMdNdBpMlRlUR917kykQaY-N_C9KhfPRuaoqz3qBpOSxQyXaXCNPfU_uweE0kmyQjr-wNIX6ZZmQpZVmt7-CNVRnFswQFTVPZBmChU5caaISVd4x6us1N2LD3AH4qk9VvrWxA7TEfoYedfCQNzzgeXGnjtEh19h11ZtCWIse_lHhTqCC04P06Fn3YtOvOQXg

記住token后面的值，把下面的token值復制到瀏覽器token登陸處即可登陸：
登入后界面如下，這次就可以看到和操作任何名稱空間的資源了

我有夢，有遠方，我會為了它們奔跑，奮斗，直到成為連我自己都佩服的人，

轉載請註明出處，本文鏈接：https://www.uj5u.com/qita/296273.html

標籤：其他

上一篇：下一代的iPaaS平臺

下一篇：輕量級日志收集方案Loki

標籤雲
其他(157675) Python(38076) JavaScript(25376) Java(17977) C(15215) 區塊鏈(8255) C＃(7972) AI(7469) 爪哇(7425) MySQL(7132) html(6777) 基礎類(6313) sql(6102) 熊猫(6058) PHP(5869) 数组(5741) R(5409) Linux(5327) 反应(5209) 腳本語言(PerlPython)(5129) 非技術區(4971) Android(4554) 数据框(4311) css(4259) 节点.js(4032) C語言(3288) json(3245) 列表(3129) 扑(3119) C++語言(3117) 安卓(2998) 打字稿(2995) VBA(2789) Java相關(2746) 疑難問題(2699) 细绳(2522) 單片機工控(2479) iOS(2429) ASP.NET(2402) MongoDB(2323) 麻木的(2285) 正则表达式(2254) 字典(2211) 循环(2198) 迅速(2185) 擅长(2169) 镖(2155) 功能(1967) .NET技术(1958) Web開發(1951) python-3.x(1918) HtmlCss(1915) 弹簧靴(1913) C++(1909) xml(1889) PostgreSQL(1872) .NETCore(1853) 谷歌表格(1846) Unity3D(1843) for循环(1842)

熱門瀏覽
  • 網閘典型架構簡述

    網閘架構一般分為兩種：三主機的三系統架構網閘和雙主機的2+1架構網閘。 三主機架構分別為內端機、外端機和仲裁機。三機無論從軟體和硬體上均各自獨立。首先從硬體上來看，三機都用各自獨立的主板、記憶體及存盤設備。從軟體上來看，三機有各自獨立的作業系統。這樣能達到完全的三機獨立。對于“2+1”系統，“2”分為 ......

    uj5u.com 2020-09-10 02:00:44 more
  • 如何從xshell上傳檔案到centos linux虛擬機里

    如何從xshell上傳檔案到centos linux虛擬機里及：虛擬機CentOs下執行 yum -y install lrzsz命令，出現錯誤：鏡像無法找到軟體包 前言 一、安裝lrzsz步驟 二、上傳檔案 三、遇到的問題及解決方案 總結 前言 提示：其實很簡單，往虛擬機上安裝一個上傳檔案的工具 ......

    uj5u.com 2020-09-10 02:00:47 more
  • 一、SQLMAP入門

    一、SQLMAP入門 1、判斷是否存在注入 sqlmap.py -u 網址/id=1 id=1不可缺少。當注入點后面的引數大于兩個時。需要加雙引號， sqlmap.py -u "網址/id=1&uid=1" 2、判斷文本中的請求是否存在注入 從文本中加載http請求，SQLMAP可以從一個文本檔案中 ......

    uj5u.com 2020-09-10 02:00:50 more
  • Metasploit 簡單使用教程

    metasploit 簡單使用教程 浩先生， 2020-08-28 16:18:25 分類專欄： kail 網路安全 linux 文章標簽： linux資訊安全 編輯 著作權 metasploit 使用教程 前言 一、Metasploit是什么？ 二、準備作業 三、具體步驟 前言 Msfconsole ......

    uj5u.com 2020-09-10 02:00:53 more
  • 游戲逆向之驅動層與用戶層通訊

    驅動層代碼： #pragma once #include <ntifs.h> #define add_code CTL_CODE(FILE_DEVICE_UNKNOWN,0x800,METHOD_BUFFERED,FILE_ANY_ACCESS) /* 更多游戲逆向視頻www.yxfzedu.com ......

    uj5u.com 2020-09-10 02:00:56 more
  • 北斗電力時鐘（北斗授時服務器）讓網路資料更精準

    北斗電力時鐘（北斗授時服務器）讓網路資料更精準 北斗電力時鐘（北斗授時服務器）讓網路資料更精準 京準電子科技官微——ahjzsz 近幾年，資訊技術的得了快速發展，互聯網在逐漸普及，其在人們生活和生產中都得到了廣泛應用，并且取得了不錯的應用效果。計算機網路資訊在電力系統中的應用，一方面使電力系統的運行 ......

    uj5u.com 2020-09-10 02:01:03 more
  • 【CTF】CTFHub 技能樹 彩蛋 writeup

    ?碎碎念 CTFHub：https://www.ctfhub.com/ 筆者入門CTF時時剛開始刷的是bugku的舊平臺，后來才有了CTFHub。 感覺不論是網頁UI設計，還是題目質量，賽事跟蹤，工具軟體都做得很不錯。 而且因為獨到的金幣制度的確讓人有一種想去刷題賺金幣的感覺。 個人還是非常喜歡這個 ......

    uj5u.com 2020-09-10 02:04:05 more
  • 02windows基礎操作

    我學到了一下幾點 Windows系統目錄結構與滲透的作用 常見Windows的服務詳解 Windows埠詳解 常用的Windows注冊表詳解 hacker DOS命令詳解（net user / type /md /rd/ dir /cd /net use copy、批處理 等） 利用dos命令制作 ......

    uj5u.com 2020-09-10 02:04:18 more
  • 03.Linux基礎操作

    我學到了以下幾點 01Linux系統介紹02系統安裝，密碼啊破解03Linux常用命令04LAMP 01LINUX windows： win03 8 12 16 19 配置不繁瑣 Linux：redhat,centos(紅帽社區版)，Ubuntu server,suse unix:金融機構，證券，銀 ......

    uj5u.com 2020-09-10 02:04:30 more
  • 05HTML

    01HTML介紹 02頭部標簽講解03基礎標簽講解04表單標簽講解 HTML前段語言 js1.了解代碼2.根據代碼 懂得挖掘漏洞 （POST注入/XSS漏洞上傳）3.黑帽seo 白帽seo 客戶網站被黑帽植入劫持代碼如何處理4.熟悉html表單 <html><head><title>TDK標題，描述 ......

    uj5u.com 2020-09-10 02:04:36 more
最新发布
  • 2023年最新微信小程式抓包教程

    01 開門見山 隔一個月發一篇文章，不過分。 首先回顧一下《微信系結手機號資料庫被脫庫事件》，我也是第一時間得知了這個訊息，然后跟蹤了整件事情的經過。下面是這起事件的相關截圖以及近日流出的一萬條資料樣本： 個人認為這件事也沒什么，還不如關注一下之前45億快遞資料查詢渠道疑似在近日復活的訊息。 訊息是 ......

    uj5u.com 2023-04-20 08:48:24 more
  • web3 產品介紹：metamask 錢包 使用最多的瀏覽器插件錢包

    Metamask錢包是一種基于區塊鏈技術的數字貨幣錢包，它允許用戶在安全、便捷的環境下管理自己的加密資產。Metamask錢包是以太坊生態系統中最流行的錢包之一，它具有易于使用、安全性高和功能強大等優點。 本文將詳細介紹Metamask錢包的功能和使用方法。 一、 Metamask錢包的功能 數字資 ......

    uj5u.com 2023-04-20 08:47:46 more
  • vulnhub_Earth

    前言 靶機地址->>>vulnhub_Earth 攻擊機ip：192.168.20.121 靶機ip：192.168.20.122 參考文章 https://www.cnblogs.com/Jing-X/archive/2022/04/03/16097695.html https://www.cnb ......

    uj5u.com 2023-04-20 07:46:20 more
  • 從4k到42k，軟體測驗工程師的漲薪史，給我看哭了

    清明節一過，盲猜大家已經無心上班，在數著日子準備過五一，但一想到銀行卡里的余額……瞬間心情就不美麗了。最近，2023年高校畢業生就業調查顯示，本科畢業月平均起薪為5825元。調查一出，便有很多同學表示自己又被平均了。看著這一資料，不免讓人想到前不久中國青年報的一項調查：近六成大學生認為畢業10年內會 ......

    uj5u.com 2023-04-20 07:44:00 more
  • 最新版本 Stable Diffusion 開源 AI 繪畫工具之中文自動提詞篇

    🎈 標簽生成器 由于輸入正向提示詞 prompt 和反向提示詞 negative prompt 都是使用英文，所以對學習母語的我們非常不友好 使用網址：https://tinygeeker.github.io/p/ai-prompt-generator 這個網址是為了讓大家在使用 AI 繪畫的時候 ......

    uj5u.com 2023-04-20 07:43:36 more
  • 漫談前端自動化測驗演進之路及測驗工具分析

    隨著前端技術的不斷發展和應用程式的日益復雜，前端自動化測驗也在不斷演進。隨著 Web 應用程式變得越來越復雜，自動化測驗的需求也越來越高。如今，自動化測驗已經成為 Web 應用程式開發程序中不可或缺的一部分，它們可以幫助開發人員更快地發現和修復錯誤，提高應用程式的性能和可靠性。 ......

    uj5u.com 2023-04-20 07:43:16 more
  • CANN開發實踐：4個DVPP記憶體問題的典型案例解讀

    摘要：由于DVPP媒體資料處理功能對存放輸入、輸出資料的記憶體有更高的要求（例如，記憶體首地址128位元組對齊），因此需呼叫專用的記憶體申請介面，那么本期就分享幾個關于DVPP記憶體問題的典型案例，并給出原因分析及解決方法。 本文分享自華為云社區《FAQ_DVPP記憶體問題案例》，作者：昇騰CANN。 DVPP ......

    uj5u.com 2023-04-20 07:43:03 more
  • msf學習

    msf學習 以kali自帶的msf為例 一、msf核心模塊與功能 msf模塊都放在/usr/share/metasploit-framework/modules目錄下 1、auxiliary 輔助模塊，輔助滲透（埠掃描、登錄密碼爆破、漏洞驗證等） 2、encoders 編碼器模塊，主要包含各種編碼 ......

    uj5u.com 2023-04-20 07:42:59 more
  • Halcon軟體安裝與界面簡介

    1. 下載Halcon17版本到到本地 2. 雙擊安裝包后 3. 步驟如下 1.2 Halcon軟體安裝 界面分為四大塊 1. Halcon的五個助手 1) 影像采集助手：與相機連接，設定相機引數，采集影像 2) 標定助手：九點標定或是其它的標定，生成標定檔案及內參外參，可以將像素單位轉換為長度單位 ......

    uj5u.com 2023-04-20 07:42:17 more
  • 在MacOS下使用Unity3D開發游戲

    第一次發博客，先發一下我的游戲開發環境吧。 去年2月份買了一臺MacBookPro2021 M1pro(以下簡稱mbp)，這一年來一直在用mbp開發游戲。我大致分享一下我的開發工具以及使用體驗。 1、Unity 官網鏈接： https://unity.cn/releases 我一般使用的Apple ......

    uj5u.com 2023-04-20 07:40:19 more

Copyright © 2010-2020 有解無憂
