論文地址：《Very Deep Convolutional Networks for Large-Scale Image Recognition》
思維導圖：https://mubu.com/explore/5JnjDt1vIng

一、背景

LSVRC：大規模影像識別挑戰賽

ImageNet Large Scale Visual Recognition Challenge 是李飛飛等人于2010年創辦的影像識別挑戰賽，自2010起連續舉辦8年，極大地推動計算機視覺發展，比賽專案涵蓋：影像分類(Classification)、目標定位(Object localization)、目標檢測(Object detection)、視頻目標檢測(Object detection from video)、場景分類(Scene classification)、場景決議(Scene parsing)，

VGG Net由牛津大學的視覺幾何組（Visual Geometry Group）參加2014年ILSVRC提出的網路模型，它主要的貢獻是展示了卷積神經網路的深度（depth）是演算法優良性能的關鍵部分，

二、Abstract

Q1：做了什么？

研究了“卷積網路的深度”在大規模的影像識別環境下對準確性的影響（即神經網路的深度與其性能之間的關系），

Q2：怎么做的？

使用一個非常小的卷積核\((3\times3)\)對網路深度進行評估，評估發現將網路深度加至16層-19層，性能有了顯著提升，

Q3：做得怎么樣？

在ImageNet Challenge 2014競賽中，定位賽道獲得第一名，分類賽道獲得第二名，

三、Architecture

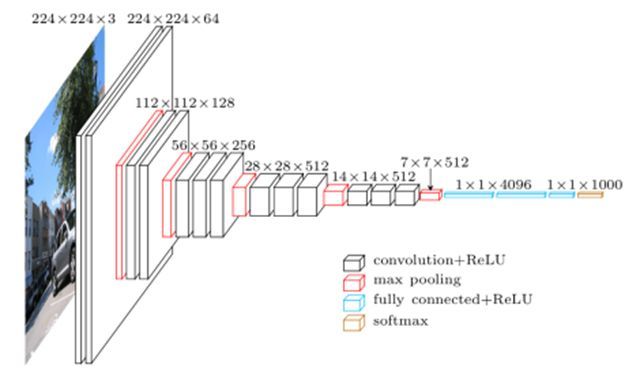

論文提出了多種規模的網路架構（不同規模深度不盡相同），下圖為其中性能表現良好的網路架構之一：VGG16結構圖，

1、輸入

規格：3@224x224（3個通道，寬高像素均為224）；
唯一的預處理操作：計算出3個通道的平均值，在每個像素上減去平均值（處理后迭代更少，收斂更快）；

2、卷積

大部分網路架構使用非常小的3x3卷積核貫穿整個網路；
部分網路架構除了3x3卷積核之外還使用了1x1卷積核；
卷積層步長（stride）=1，3x3卷積核的填充（padding）=1；
所有隱藏卷積層都配備了ReLU非線性激活，

3、池化

整個網路架構的池化總共由5個“MAX池化層”實作；
池化操作在一系列卷積操作之后執行；
池化視窗為2x2，步長=2，

4、分類器

所有卷積操作之后跟有3個全連接層（FC層）：

前2個FC層：均為4096通道；
最后1個FC層：1000個通道；
全連接層之后是SoftMax分類器，

四、Dicussion

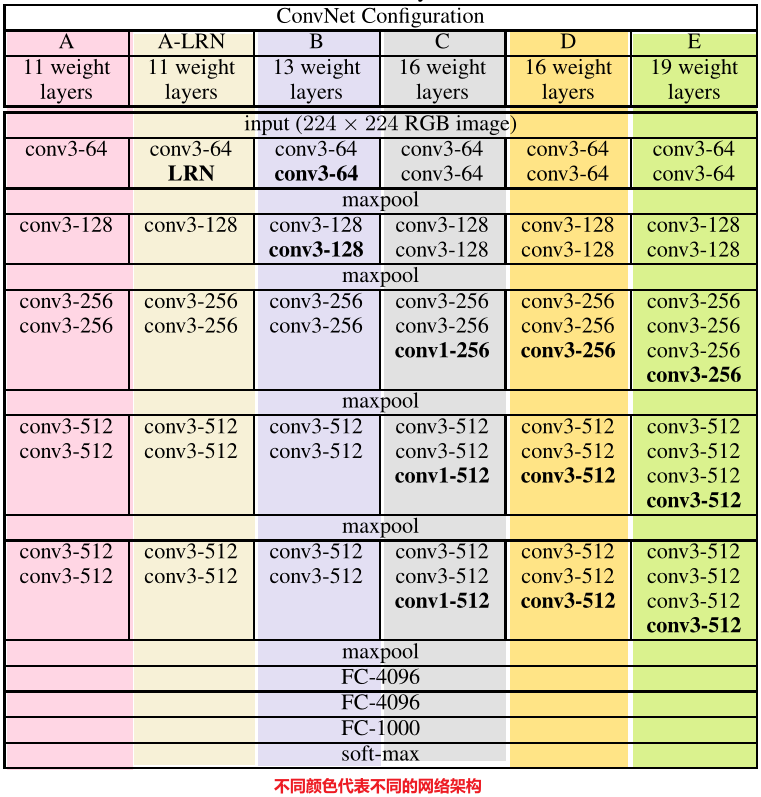

所有的ConvNet配置如圖所示，VGG結構全部都采用較小的卷積核（3x3，部分1x1）：

1、3x3卷積核的作用（優勢）

兩個3×3的卷積層串聯相當于1個5×5的卷積層（二者具有等效感受野5x5），3個串聯的3×3卷積層串聯的效果相當于一個7×7的卷積層；

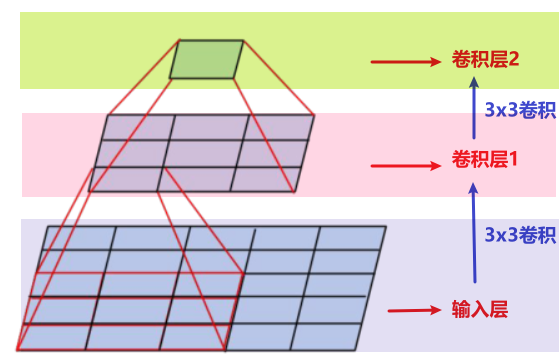

下圖展示了為什么“兩個3x3卷積層”與“單個5x5卷積層”具有等效的5x5的感受野，

1）作用1：減少網路層引數

對于兩個3x3卷積核，所用的引數總量為\(2\times3^2\times{channels}\)（假設通過padding填充保證卷積層輸入輸出通道數不變）；
對于單個5x5卷積核，引數量為\(5^2\times{channels}\)；
引數量減少了\((1-\frac{2\times3^2\times{channels}}{5^2\times{channels}})\times100\%=28\%\)，

2）作用2：增加更多的非線性變換

2個3x3卷積層擁有比1個5x5卷積層更多的非線性變換（前者可以使用兩次ReLU激活函式，而后者只有一次），使得卷積神經網路對特征的學習能力更強，

2、1x1卷積核的作用（優勢）

1）作用1：降低運算量

不影響輸入輸出的維度情況下（即圖片寬高尺寸不變），降低了大量運算，同時改變了維度（通道數）；

2）作用2：提高非線性

卷積之后再緊跟ReLU進行非線性處理，提高決策函式的非線性，

五、Classification Framework

1、訓練

1）引數設定

使用了mini-batch的梯度下降法（帶有沖量），batch_size設為256，沖量設為0.9；
前兩個FC層使用了dropout（失活概率為0.5），用來緩解過擬合；
訓練通過權重衰減（L2懲罰因子設定為\(5\times{10}^{-4}\)）進行正則化；
學習率初始化為0.01
- 當驗證集準確率穩定時，學習率減少為原來\(\frac{1}{10}\)；
- 整個訓練程序，學習率總共降低3次，學習在37萬次迭代后停止（74個epochs），

2）預訓練

先訓練較淺的網路A，待A性能收斂之后，將A的網路權重保存下來；
再復用A網路的權重來初始化后面的幾個復雜模型
- 只對“前四個卷積層”、“后三層全連接層”復用A的網路權重，其它的中間層都是隨機初始化；
  - 隨機初始化，均值是0，方差是0.01，bias是0，

3）多尺度訓練

Q1：什么是多尺度訓練（Multi-scale）？

詳見：https://www.cnblogs.com/xxxxxxxxx/p/11629657.html

通俗點講，就是將一張圖片先進行等比例縮放到不同尺寸（實作1張圖片變多張圖片），再在縮放后的圖片中隨機裁剪出指定尺寸區域得到更多的影像，

就這樣，實作了訓練集的資料增強，

Q2：作用是什么？

資料增強，有利于預防過擬合，

Q3：步驟是什么？

步驟1：將原始影像縮放到不同尺寸S；
- Q：S設為多大合適呢？（兩種解決方法A1、A2）
  - S過小，裁剪到224x224的時候，就相當于幾乎覆寫了整個圖片，這樣對原始圖片進行不同的隨機裁剪得到的圖片就基本上沒差別，就失去了增加資料集的意義；
  - S過大，，裁剪到的圖片只含有目標的一小部分，也不是很好，
- A1：單尺度訓練（將S設為一個固定值）
  - 論文評估了S=256和S=384兩種單尺度模型；
- A2：多尺度訓練（將S設為一個區間\([S_{min}, S_{max}]\)）
  - 論文隨機從[256，512]的區間范圍內進行抽樣，這樣原始圖片尺寸不一，有利于訓練，這個方法叫做尺度抖動（scale jittering），有利于訓練集增強，
步驟2：從縮放后的圖片隨機裁剪224x224區域的圖片；
步驟3：對裁剪后的圖片進行水平翻轉和隨機RGB色差調整（改變訓練影像中 RGB 通道的強度）；

2、測驗

測驗階段與訓練階段主要有兩點不同：

對于測驗集同樣采用Multi-scale，將影像縮放到尺寸Q，但是Q可以≠訓練尺度S；
將“FC全連接層”轉換為“等效卷積層”
- 第一個FC層轉為“7x7卷積層”；后兩個FC層均轉為“1x1卷積層”；
- 二者為什么可以進行轉換？
  - 詳見：https://blog.csdn.net/qq_31347869/article/details/89484343
- 轉換的作用是什么？
  - ①可以實作與FC層同樣的效果（即可以獲得與FC層相同的輸入輸出）；
  - ②去除了FC層必須要求“輸入影像尺寸固定”的限制條件（詳見：https://blog.csdn.net/qq_31347869/article/details/89484343

六、Classification Experiments

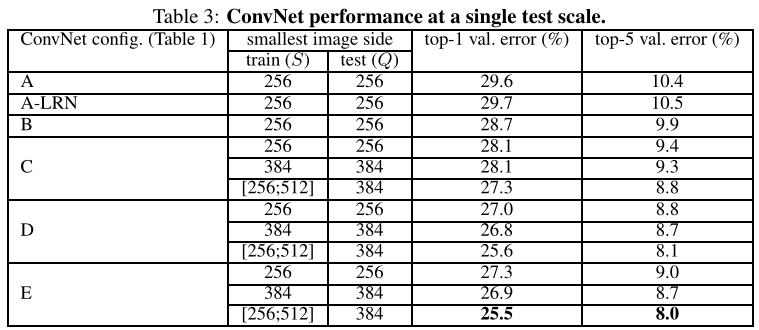

1、Single Scale Evaluation

若S采用單尺度，設Q=S；若S采用多尺度，設\(Q=0.5(S_{min}+S_{max})\);
通過“A-LRN”證明，網路中加入LRN沒什么用；
通過比較A-E的“top-1 val.error”和“top-5 val.error”發現，網路深度越深，訓練性能越好，且深度達19層時，性能趨于飽和；
通過比較D和C，證明3x3卷積效果優于1x1卷積；
通過將“B”和“帶有5x5卷積的淺層網路”，發現兩個3x3卷積效果優于單個5x5卷積（即使二者具有等效的感受野）；
通過比較單尺度S和多尺度S，發現尺度抖動有利于訓練集資料增強，

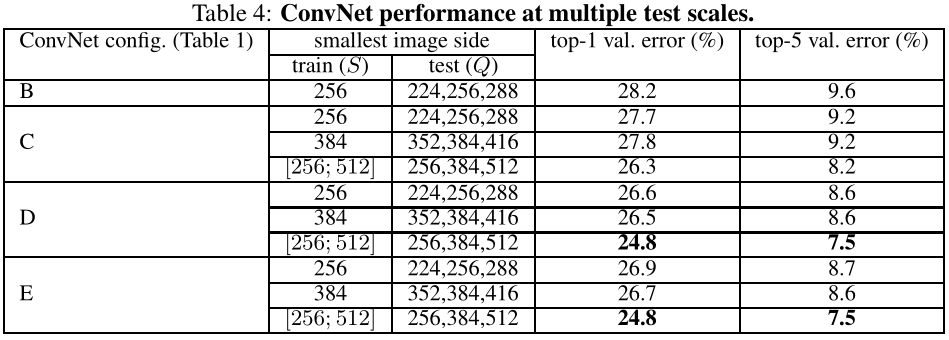

2、Multi-Scale Evaluation

保持S為單尺度（\(S=256 or S=384\)），查看多尺度Q的性能（\(Q=\{S-32, S, S+32\}\)）；
令S為多尺度（\(S\in[S_{min}, S_{max}]\)），查看多尺度Q的性能（\(Q=\{ S_{min}, 0.5(S_{min}+S_{max}, S_{max}) \}\)）；
證明測驗時的尺度抖動導致了更好的性能，

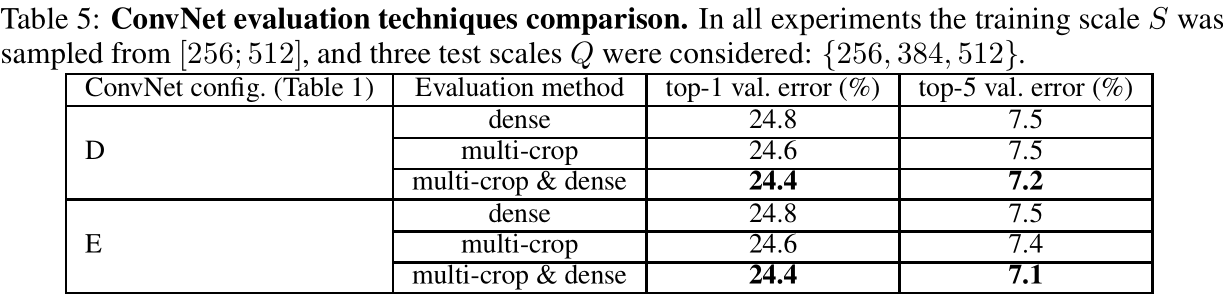

3、Multi-Crop Evaluation

將“稠密\(ConvNet\)(即未進行多裁剪)評估”與“多裁剪影像評估”進行比較；
通過平均其soft-max輸出來評估兩種評估技術的互補性；
證明了使用多裁剪影像表現比密集評估略好，而且這兩種方法確實是互補的（因為它們的組合優于其中的每一種），

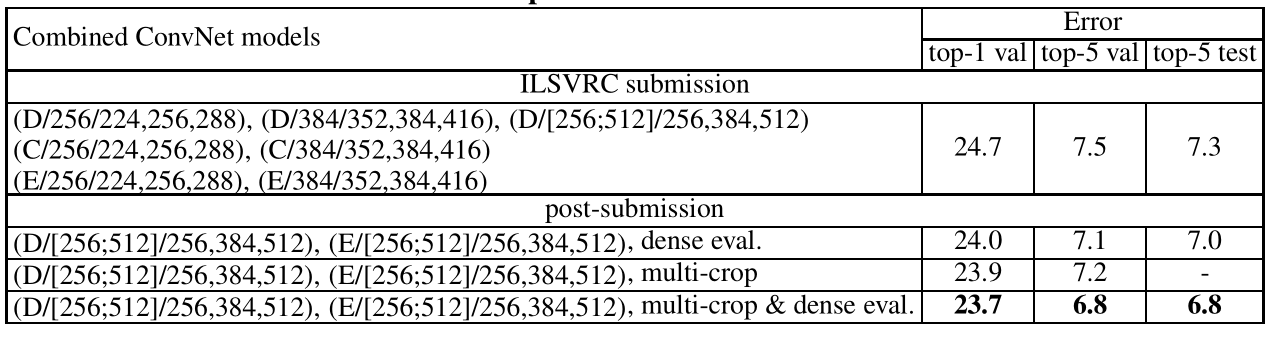

4、ConvNet Fusion

查看多個卷積網路融合結果；
ILSVRC提交的是單規模網路；post-提交的是多規模網路；
表現最好的多尺度模型（配置D和E）的組合，它使用密集評估將測驗誤差降低到7.0％，使用密集評估和多裁剪影像評估將測驗誤差降低到6.8％，

七、我的總結

VGGNet網路特點：

層數深（VGG擁有5段卷積，每段卷積內包含2-3個卷積層），同時每段尾部配有最大池化層，適用于大型資料集；
網路簡潔，使用了同樣大小的卷積核尺寸（3x3）和最大池化尺寸（2x2）貫穿整個網路架構；
采用“幾個小濾波器（3x3）卷積層的串聯組合”替代“一個大濾波器（5x5或7x7）卷積層”，效果更好；
訓練和測驗階段都對資料集進行了Multi-scale將圖片縮放并采樣，實作了資料增強；
測驗階段將全連接層轉換為等效卷積層，去除了FC層對輸入影像尺寸的限制；
采用多GPU并行訓練，每個GPU處理部分資料，
