Linux內核版本: 3.5

測驗設備: 友善之臂Tiny4412開發板 （CPU型號: 三星Exynos4412）

2019年三星發布的Galaxy S II和MX采用的就是這款CPU，

一、塊設備介紹

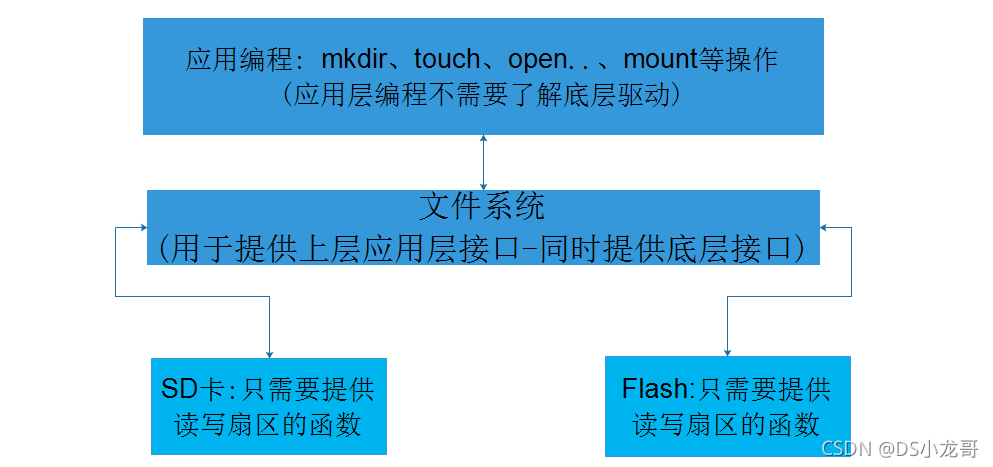

塊是一種具有一定結構的隨機存取設備，對這種設備的讀寫是按塊進行的，他使用緩沖區來存放暫時的資料，待條件成熟后，從快取一次性寫入設備或者從設備一次性讀到緩沖區，
塊設備是與字符設備并列的概念， 這兩類設備在 Linux 中驅動的結構有較大差異，總體而言， 塊設備驅動比字符設備驅動要復雜得多，在 I/O 操作上表現出極大的不同，緩沖、 I/O 調度、請求佇列等都是與塊設備驅動相關的概念，

在Linux中，驅動對塊設備的輸入或輸出(I/O)操作，都會向塊設備發出一個請求，在驅動中用request結構體描述，但對于一些磁盤設備而言請求的速度很慢，這時候內核就提供一種佇列的機制把這些I/O請求添加到佇列中（即：請求佇列），在驅動中用request_queue結構體描述，在向塊設備提交這些請求前內核會先執行請求的合并和排序預操作，以提高訪問的效率，然后再由內核中的I/O調度程式子系統來負責提交 I/O 請求， 調度程式將磁盤資源分配給系統中所有掛起的塊 I/O 請求，其作業是管理塊設備的請求佇列，決定佇列中的請求的排列順序以及什么時候派發請求到設備，

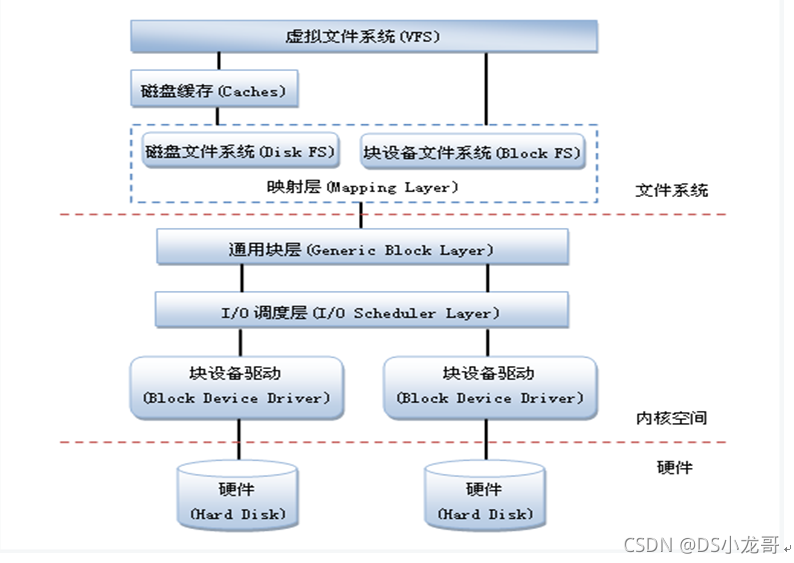

由通用塊層(Generic Block Layer)負責維持一個I/O請求在上層檔案系統與底層物理磁盤之間的關系，在通用塊層中，通常用一個bio結構體來對應一個I/O請求，

Linux提供了一個gendisk資料結構體，用來表示一個獨立的磁盤設備或磁區，用于對底層物理磁盤進行訪問，在gendisk中有一個類似字符設備中file_operations的硬體操作結構指標，是block_device_operations結構體，

撰寫塊設備驅動時，使用的一些單位介紹:

1. 扇區(Sectors)：任何塊設備硬體對資料處理的基本單位，通常，1個扇區的大小為512位元組，(對設備而言)

2. 塊 (Blocks)：由Linux制定對內核或檔案系統等資料處理的基本單位，通常，1個塊由1個或多個扇區組成，(對Linux作業系統而言)

3. 段(Segments)：由若干個相鄰的塊組成，是Linux記憶體管理機制中一個記憶體頁或者記憶體頁的一部分，

IO調度器
就是電梯演算法，我們知道，磁盤是的讀寫是通過機械性的移動磁頭來實作讀寫的，理論上磁盤設備滿足塊設備的隨機讀寫的要求，但是出于節約磁盤，提高效率的考慮，我們希望當磁頭處于某一個位置的時候，一起將最近需要寫在附近的資料寫入，而不是這寫一下，那寫一下然后再回來，IO調度就是將上層發下來的IO請求的順序進行重新排序以及對多個請求進行合并，這樣就可以實作上述的提高效率、節約磁盤的目的，這種解決問題的思路使用電梯演算法，一個運行中的電梯，一個人20樓->1樓，另外一個人15->5樓，電梯不會先將第一個人送到1樓再去15樓接第二個人將其送到5樓，而是從20樓下來，到15樓的時候停下接人，到5樓將第二個放下，最后到達1樓，一句話，電梯演算法最終服務的優先順序并不按照按按鈕的先后順序，

Linux內核中提供了下面的幾種電梯演算法來實作IO調度：

1. No-op I/O scheduler只實作了簡單的FIFO的，只進行最簡單的合并，比較適合基于Flash的存盤

2. Anticipatory I/O scheduler推遲IO請求(大約幾個微秒)，以期能對他們進行排序，獲得更高效率

3. Deadline I/O scheduler試圖把每次請求的延遲降到最低，同時也會對BIO重新排序，特別適用于讀取較多的場合，比如資料庫

4. CFQ I/O scheduler為系統內所有的任務分配均勻的IO帶寬，提供一個公平的作業環境，在多媒體環境中，能保證音視頻及時從磁盤中讀取資料，是當前內核默認的調度器
我們可以通過內核傳參的方式指定使用的調度演算法: kernel elevator=deadline
或者，使用如下命令改變內核調度演算法:

echo SCHEDULER > /sys/block/DEVICE/queue/scheduler

二、塊設備結構介紹

2.1 內核自帶可參考的塊設備驅動原始碼

drivers\block\z2ram.c
drivers\block\xd.c
\drivers\mmc\host\sdhci-s3c.c

2.2 塊設備注冊與注銷函式

1. 注冊函式

函式功能介紹: 注冊一個新的塊設備

函式引數介紹:

@major:塊設備的主設備號[1..255]， 如果major = 0，表示嘗試分配未使用的主設備號，回傳值就表示分配成功的主設備號，

@name:新塊設備的名稱， 注意: 名稱必須保證在系統中是唯一的（不能與設備名稱重名），

注冊示例:

2. 注銷函式

函式工程介紹： 注銷已注冊的塊設備，

函式引數介紹:

@major: 主設備號

@name: 設備名稱

注銷示例:

2.3 動態分配請求佇列

函式功能介紹: 分配一個默認的請求佇列，用該函式生成的請求佇列沒有設定默認的IO調度器，如果撰寫的塊設備是記憶體模擬塊設備或者是SD卡、Flash等設備，就可以用此函式分配請求佇列，

函式引數介紹:

@ gfp_mask : 記憶體分配的方式， GFP_KERNEL和GFP_ATOMIC,

GFP_ATOMIC: 用來從中斷處理和行程背景關系之外的其他代碼中分配記憶體. 從不睡眠

GFP_KERNEL: 內核記憶體的正常分配. 可能睡眠

分配請求佇列示例:

卸載驅動時，可以通過kfree釋放空間，

如果需要訪問外部硬體，比如: 光碟、磁盤等外部物理設備時，要設定默認的調度器，可以呼叫blk_init_queue函式分配請求佇列，

blk_init_queue()必須與blk_cleanup_queue()呼叫配對，

函式引數介紹:

@ rfn 是一個函式指標,型別為 typedef void (request_fn_proc) (struct request_queue *q);

@ lock 自旋鎖

2.4 系結請求佇列

函式功能介紹: 系結blk_alloc_queue函式到請求佇列，

上一步介紹的blk_alloc_queue函式分配的請求佇列，由于不會使用默認的IO調度器，其中的make_request_fn是沒有賦值的，因為上層代碼向請求佇列發生請求時都是通過make_request_fn這個函式來完成的，對于上層代碼發出的請求，可以直接用make_request_fn函式來完成請求并直接將結果回傳給上層的代碼，

函式引數介紹:

struct request_queue *q :請求佇列指標，

make_request_fn *mfn : make_request_fn函式指標，

函式指標的原型如下:

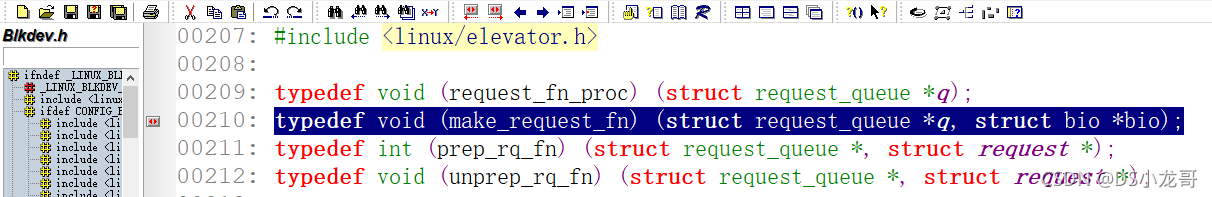

該函式指標在Blkdev.h定義，

系結請求佇列示例:

2.5 make_request_fn處理函式撰寫

make_request_fn函式指標傳入的引數介紹:

struct bio *bio: 描述塊資料傳送時怎樣完成填充或讀取塊給driver

struct request_queue *q :傳入的請求佇列

2.6 扇區讀寫函式實作

代碼示例:

2.7 分配一個gendisk結構

函式功能介紹:每個塊設備都對應一個gendisk結構，函式alloc_disk用于分配一個gendisk結構，

函式引數介紹:

@minors: 數量

給分配的結構填充引數:

驅動安裝之后，查看的節點資訊:

設定磁盤的容量

2.8 添加磁盤磁區資訊到內核

函式功能介紹: 將磁區資訊添加到內核，

函式引數: 填充好gendisk結構，

示例:

12.9 初始化一個請求佇列

示例:

該函式里呼叫了默認的IO調度器， 代碼可以參考內核檔案: drivers\block\z2ram.c

三、塊設備示例代碼

3.1 記憶體模擬塊設備(不使用IO調度器)

記憶體空間采用vmalloc函式進行分配，

#include <linux/module.h>
#include <linux/blkdev.h>
#include <linux/hdreg.h>
#include <linux/version.h>

/*
*     insmod tiny4412_blkdev.ko
*     # or insmod tiny4412_blkdev.ko size=numK/M/G/T
*     fdisk /dev/tiny4412_blkdev # create 2 patitions
*     mkfs.ext2 /dev/tiny4412_blkdev1
*     mkfs.ext2 /dev/tiny4412_blkdev2
*     mount /dev/tiny4412_blkdev1 /mnt/temp1/
*     mount /dev/tiny4412_blkdev2 /mnt/temp2/
*     # play in /mnt/temp1/ and /mnt/temp2/
*     umount /mnt/temp1/
*     umount /mnt/temp2/
*     rmmod tiny4412_blkdev.ko
*
*/
static int Tiny4412_block_major=0;
static struct request_queue *tiny4412_blkdev_queue;
static struct gendisk *tiny4412_blkdev_disk;

static unsigned long long tiny4412_blkdev_bytes=1024*1024*10;//10M--空間容量
#define TINY4412_BLKDEV_BYTES_1        (1024*1024*10)  /*設定塊設備的大小*/
static unsigned char tiny4412_blkdev_data_1[TINY4412_BLKDEV_BYTES_1]; /*用于測驗塊設備的陣列大小*/


/*
* Handle an I/O request.
* 實作扇區的讀寫

unsigned long sector:  當前扇區位置
unsigned long nsect :  扇區讀寫數量
char *buffer        :  讀寫的緩沖區指標
int write           :  是讀還是寫
*/
static void Tiny4412_block_dev_sector_read_write(unsigned long sector,unsigned long nsect, char *buffer, int write)
{
		/*塊設備最小單位是一個扇區，一個扇區的位元組數是512位元組*/
		unsigned long offset = sector;  /*寫入資料的位置*/
		unsigned long nbytes = nsect;   /*寫入的長度*/
		if((offset + nbytes)>TINY4412_BLKDEV_BYTES_1)
		{
			printk("寫超出范圍,強制結束(%ld %ld)\n", offset, nbytes);
			return;
		}
		if(write) /*為真,表示是寫*/
		memcpy(tiny4412_blkdev_data_1 + offset, buffer, nbytes);
		else      /*讀操作*/
		memcpy(buffer,tiny4412_blkdev_data_1 + offset, nbytes);
}


/*
處理請求
*/
static int tiny4412_blkdev_make_request(struct request_queue *q, struct bio *bio)
{
	int dir;
	unsigned long long dsk_offset;
	struct bio_vec *bvec;
	int i;
	void *iovec_mem;

	/*判斷讀寫方向*/
	if(bio_data_dir(bio) == WRITE) dir = 1;
	else dir = 0;
	dsk_offset = bio->bi_sector << 9;
	bio_for_each_segment(bvec, bio, i)
	{
		iovec_mem = kmap(bvec->bv_page) + bvec->bv_offset;

		//起始位置,長度,源資料,方向
		Tiny4412_block_dev_sector_read_write(dsk_offset,bvec->bv_len,iovec_mem,dir);

		kunmap(bvec->bv_page);
		dsk_offset += bvec->bv_len;
	}
	bio_endio(bio, 0);
	return 0;
}

static int tiny4412_blockdev_getgeo(struct block_device *bdev, struct hd_geometry *geo)
{

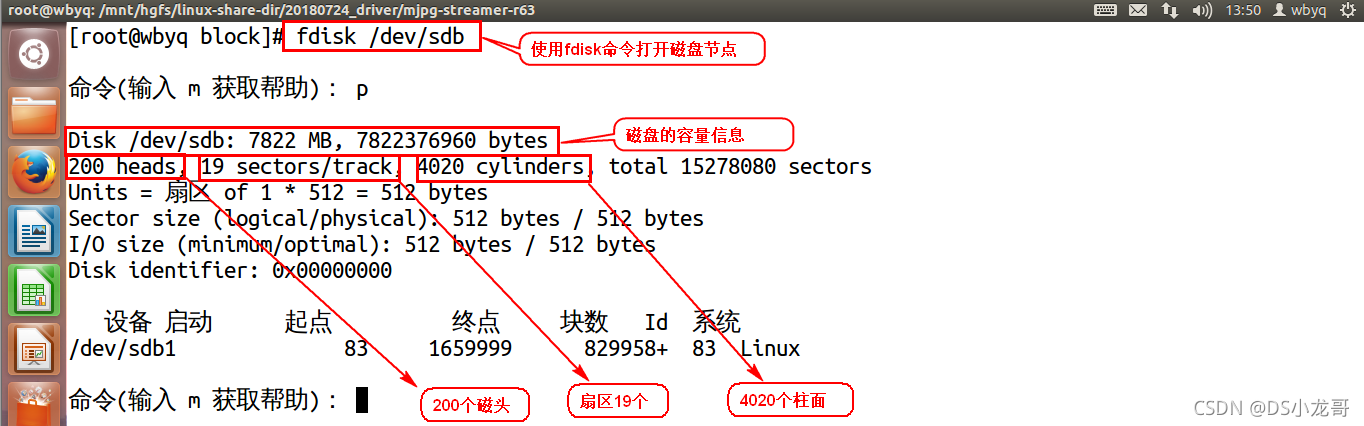

	/* 容量=heads*cylinders*sectors*512
	 * 存盤容量 ＝ 磁頭數 × 磁道(柱面)數 × 每道扇區數 × 每扇區位元組數
	 */

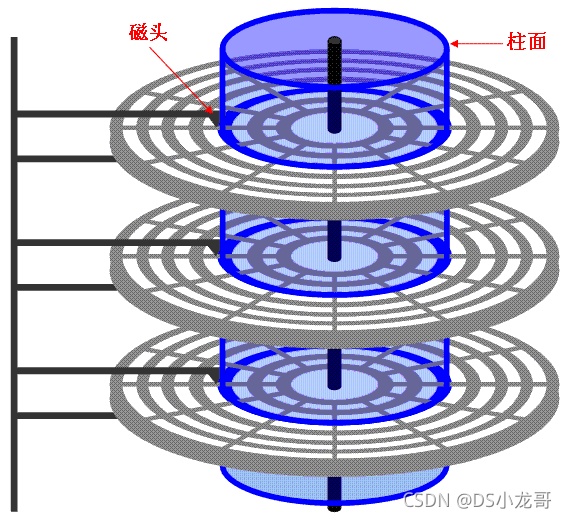

	geo->heads     = 2;  /*磁頭(一般一個盤面有兩個磁頭，正面一個/反面一個)*/

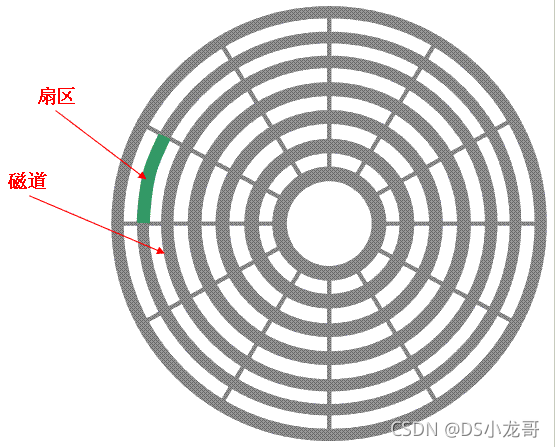

	geo->cylinders = 32; /*柱面(一般一個盤面上有32個柱面)每個盤片32個磁道)*/
	geo->sectors   = TINY4412_BLKDEV_BYTES_1/2/32/512; /*扇區,一般每個磁道上有12個扇區，這里需要根據前面柱面和磁頭進行計算，不能亂填*/
	return 0;
}

struct block_device_operations tiny4412_blkdev_fops =
{
    .owner= THIS_MODULE,
	 /*fdisk命令磁區時需要呼叫該函式，用于讀取磁頭、柱面、扇區等資訊*/
	.getgeo	= tiny4412_blockdev_getgeo,
};

static int __init tiny4412_blkdev_init(void)
{
	/*動態分配請求佇列*/
	tiny4412_blkdev_queue = blk_alloc_queue(GFP_KERNEL);

	/*系結請求佇列*/
	blk_queue_make_request(tiny4412_blkdev_queue,tiny4412_blkdev_make_request);

	/*動態分配次設備號結構*/
	/*每一個磁盤(磁區)都是使用一個gendisk結構保存*/
	tiny4412_blkdev_disk = alloc_disk(64);

	/*磁盤名稱賦值*/
	strcpy(tiny4412_blkdev_disk->disk_name, "tiny4412_blkdev");

	/*注冊一個塊設備,自動分配主設備號*/
	Tiny4412_block_major = register_blkdev(0,"Tiny4412_block");
	printk("Tiny4412_block_major=%d\n",Tiny4412_block_major);

	tiny4412_blkdev_disk->major=Tiny4412_block_major; 	  /*主設備號*/
	tiny4412_blkdev_disk->first_minor = 0; 				  /*次設備號*/
	tiny4412_blkdev_disk->fops = &tiny4412_blkdev_fops;   /*檔案操作結合*/
	tiny4412_blkdev_disk->queue = tiny4412_blkdev_queue;  /*處理資料請求的佇列*/

	/*設定磁盤結構 capacity 的容量*/
	/*注意: 塊設備的大小使用扇區作為單位設定，而扇區的大小默認是512位元組，
	  cat /sys/block/xxxx/size 可以查看到設定的大小
	  把位元組為單位的大小轉換為以扇區為單位時，我們需要除以512，或者右移9位
	*/
	set_capacity(tiny4412_blkdev_disk,tiny4412_blkdev_bytes>>9);

	//添加磁盤資訊到內核
	add_disk(tiny4412_blkdev_disk);
	return 0;
}

static void __exit tiny4412_blkdev_exit(void)
{
	//洗掉磁盤
	del_gendisk(tiny4412_blkdev_disk);

	put_disk(tiny4412_blkdev_disk);

	//清除佇列
	blk_cleanup_queue(tiny4412_blkdev_queue);

	/*注銷塊設備*/
	unregister_blkdev(Tiny4412_block_major, "Tiny4412_block");

}

module_init(tiny4412_blkdev_init);
module_exit(tiny4412_blkdev_exit);
MODULE_LICENSE("GPL");

塊設備操作程序:

3.2 使用SD卡撰寫塊設備(不使用IO調度器)

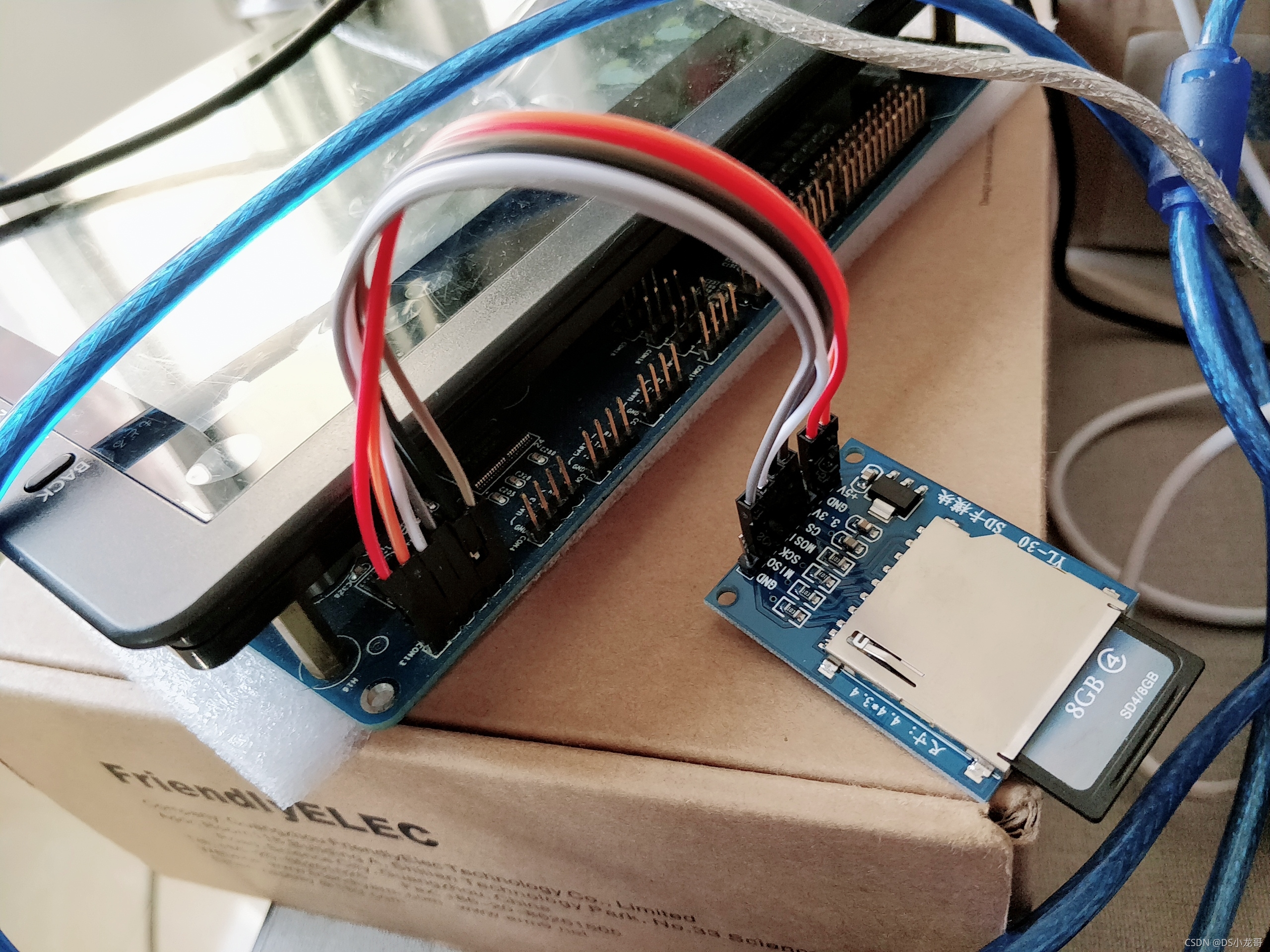

SD卡采用SPI協議通信，底層采用模擬的SPI系統，沒有使用SPI子系統，

#include <linux/module.h>
#include <linux/moduleparam.h>
#include <linux/init.h>
#include <linux/sched.h>
#include <linux/kernel.h>
#include <linux/slab.h>
#include <linux/fs.h>	    /* everything... */
#include <linux/errno.h>	/* error codes */
#include <linux/timer.h>
#include <linux/types.h>	/* size_t */
#include <linux/fcntl.h>	/* O_ACCMODE */
#include <linux/hdreg.h>	/* HDIO_GETGEO */
#include <linux/kdev_t.h>
#include <linux/vmalloc.h>
#include <linux/genhd.h>
#include <linux/blkdev.h>
#include <linux/bio.h>
#include <linux/init.h>
#include <linux/module.h>
#include <linux/ioctl.h>
#include <linux/fs.h>
#include <linux/device.h>
#include <linux/err.h>
#include <linux/list.h>
#include <linux/errno.h>
#include <linux/mutex.h>
#include <linux/slab.h>
#include <linux/compat.h>
#include <linux/spi/spi.h>
#include <linux/spi/spidev.h>
#include <asm/uaccess.h>
#include <linux/gpio.h>
#include <mach/gpio.h>
#include <plat/gpio-cfg.h>
#include <linux/delay.h>
#include <linux/io.h>
#include <linux/mutex.h>
#include <linux/miscdevice.h>   /*雜項字符設備頭檔案*/


/*--------------------------------SD相關操作代碼---------------------------------------------*/
/*定義指標，用于接收虛擬地址*/
volatile unsigned int *SD_GPBCON;
volatile unsigned int *SD_GPBDAT;

/*
函式功能：SD初始化
Tiny4412硬體連接：
	DO--MISO :GPB_2
	DI--MOSI :GPB_3
	CLK-SCLK :GPB_0
	CS--CS   :GPB_1
*/
void SDCardSpiInit(void)
{
	/*1. 初始化GPIO*/
	/*映射物理地址*/
	SD_GPBCON=ioremap(0x11400040,4);
	SD_GPBDAT=ioremap(0x11400044,4);

	*SD_GPBCON &= ~(0xf  << 0 * 4);*SD_GPBCON |=  (0x1   << 0 * 4);
	*SD_GPBCON &= ~(0xf  << 1 * 4);*SD_GPBCON |=  (0x1   << 1 * 4);
	*SD_GPBCON &= ~(0xf  << 2 * 4);
	*SD_GPBCON &= ~(0xf  << 3 * 4);*SD_GPBCON |=  (0x1   << 3 * 4);

	/*2. 上拉GPIO口*/
	//*SD_GPBDAT &= ~(1 << 4);//輸出0
	*SD_GPBDAT |= (1 << 0);   //輸出1
	*SD_GPBDAT |= (1 << 1);   //輸出1
	*SD_GPBDAT |= (1 << 3);   //輸出1
}

// SD卡型別定義
#define SDCard_TYPE_ERR     0X00  //卡型別錯誤
#define SDCard_TYPE_MMC     0X01  //MMC卡
#define SDCard_TYPE_V1      0X02
#define SDCard_TYPE_V2      0X04
#define SDCard_TYPE_V2HC    0X06

// SD卡指令表
#define SDCard_CMD0    0       //卡復位
#define SDCard_CMD1    1
#define SDCard_CMD8    8       //命令8 ，SEND_IF_COND
#define SDCard_CMD9    9       //命令9 ，讀CSD資料
#define SDCard_CMD10   10      //命令10，讀CID資料
#define SDCard_CMD12   12      //命令12，停止資料傳輸
#define SDCard_CMD13   16      //命令16，設定扇區大小 應回傳0x00
#define SDCard_CMD17   17      //命令17，讀扇區
#define SDCard_CMD18   18      //命令18，讀Multi 扇區
#define SDCard_CMD23   23      //命令23，設定多扇區寫入前預先擦除N個block
#define SDCard_CMD24   24      //命令24，寫扇區
#define SDCard_CMD25   25      //命令25，寫多個扇區
#define SDCard_CMD41   41      //命令41，應回傳0x00
#define SDCard_CMD55   55      //命令55，應回傳0x01
#define SDCard_CMD58   58      //命令58，讀OCR資訊
#define SDCard_CMD59   59      //命令59，使能/禁止CRC，應回傳0x00、

/*SD卡回應標記字*/
#define SDCard_RESPONSE_NO_ERROR      0x00   //正確回應
#define SDCard_SD_IN_IDLE_STATE       0x01   //閑置狀態
#define SDCard_SD_ERASE_RESET         0x02   //擦除復位
#define SDCard_RESPONSE_FAILURE       0xFF   //回應失敗

//函式宣告
unsigned char SDCardReadWriteOneByte(unsigned char data);                 //底層介面，SPI讀寫位元組函式
unsigned char SDCardWaitBusy(void);							           		//等待SD卡準備
unsigned char SDCardGetAck(unsigned char Response);					       				//獲得應答
unsigned char SDCardDeviceInit(void);							            //初始化
unsigned char SDCardReadData(unsigned char*buf,unsigned int sector,unsigned int cnt);		    //讀塊(扇區)
unsigned char SDCardWriteData(unsigned char*buf,unsigned int sector,unsigned int cnt);		  //寫塊(扇區)
unsigned int GetSDCardSectorCount(void);   					        //讀扇區數
unsigned char GetSDCardCISDCardOutnfo(unsigned char *cid_data);           //讀SD卡CID
unsigned char GetSDCardCSSDCardOutnfo(unsigned char *csd_data);           //讀SD卡CSD

static unsigned char  SD_Type=0;  //存放SD卡的型別

/*
函式功能：SD卡底層介面,通過SPI時序向SD卡讀寫一個位元組
函式引數：data是要寫入的資料
返 回 值：讀到的資料
說明：時序是第二個上升沿采集資料
*/
unsigned char SDCardReadWriteOneByte(unsigned char data_tx)
{
   u8 data_rx=0;
	 u8 i;
	 for(i=0;i<8;i++)
	 {
		*SD_GPBDAT &= ~(1 << 0);//輸出0
		if(data_tx&0x80)*SD_GPBDAT |= (1 << 3);   //輸出1
		else *SD_GPBDAT &= ~(1 << 3);//輸出0
		data_tx<<=1; //繼續發送下一個資料

		*SD_GPBDAT |= (1 << 0);   //輸出1
		data_rx<<=1;
		if((*SD_GPBDAT & (1 << 2)))data_rx|=0x01;
	 }
	 return data_rx;
}


/*
函式功能：取消選擇,釋放SPI總線
*/
void SDCardCancelCS(void)
{
	*SD_GPBDAT |= (1 << 1);
 	SDCardReadWriteOneByte(0xff);//提供額外的8個時鐘
}

/*
函式 功 能：選擇sd卡,并且等待卡準備OK
函式回傳值：0,成功;1,失敗;
*/
unsigned char SDCardSelectCS(void)
{
	*SD_GPBDAT &= ~(1 << 1);
	if(SDCardWaitBusy()==0)return 0;//等待成功
	SDCardCancelCS();
	return 1;//等待失敗
}


/*
函式 功 能：等待卡準備好
函式回傳值：0,準備好了;其他,錯誤代碼
*/
unsigned char SDCardWaitBusy(void)
{
	unsigned int t=0;
	do
	{
		if(SDCardReadWriteOneByte(0XFF)==0XFF)return 0;//OK
		t++;
	}while(t<0xFFFFFF);//等待
	return 1;
}


/*
函式功能：等待SD卡回應
函式引數：
		Response:要得到的回應值
返 回 值：
		0,成功得到了該回應值
		其他,得到回應值失敗
*/
unsigned char SDCardGetAck(unsigned char Response)
{
	u16 Count=0xFFFF;//等待次數
	while((SDCardReadWriteOneByte(0XFF)!=Response)&&Count)Count--;//等待得到準確的回應
	if(Count==0)return SDCard_RESPONSE_FAILURE;//得到回應失敗
	else return SDCard_RESPONSE_NO_ERROR;//正確回應
}


/*
函式功能：從sd卡讀取一個資料包的內容
函式引數：
	buf:資料快取區
	len:要讀取的資料長度.
回傳值：
0,成功;其他,失敗;
*/
unsigned char SDCardRecvData(unsigned char*buf,u16 len)
{
	if(SDCardGetAck(0xFE))return 1;//等待SD卡發回資料起始令牌0xFE
    while(len--)//開始接收資料
    {
        *buf=SDCardReadWriteOneByte(0xFF);
        buf++;
    }
    //下面是2個偽CRC（dummy CRC）
    SDCardReadWriteOneByte(0xFF);
    SDCardReadWriteOneByte(0xFF);
    return 0;//讀取成功
}


/*
函式功能：向sd卡寫入一個資料包的內容 512位元組
函式引數：
	buf 資料快取區
	cmd 指令
返 回 值：0表示成功;其他值表示失敗;
*/
unsigned char SDCardSendData(unsigned char*buf,unsigned char cmd)
{
	u16 t;
	if(SDCardWaitBusy())return 1;  //等待準備失效
	SDCardReadWriteOneByte(cmd);
	if(cmd!=0XFD)//不是結束指令
	{
		for(t=0;t<512;t++)SDCardReadWriteOneByte(buf[t]);//提高速度,減少函式傳參時間
	    SDCardReadWriteOneByte(0xFF); //忽略crc
	    SDCardReadWriteOneByte(0xFF);
		  t=SDCardReadWriteOneByte(0xFF); //接收回應
		if((t&0x1F)!=0x05)return 2;   //回應錯誤
	}
    return 0;//寫入成功
}



/*
函式功能：向SD卡發送一個命令
函式引數：
		unsigned char cmd   命令
		unsigned int arg  命令引數
		unsigned char crc   crc校驗值
回傳值:SD卡回傳的回應
*/
unsigned char SendSDCardCmd(unsigned char cmd, unsigned int arg, unsigned char crc)
{
	unsigned char r1;
	unsigned char Retry=0;

	SDCardCancelCS();               //取消上次片選
	if(SDCardSelectCS())return 0XFF;//片選失效
	//發送資料
	SDCardReadWriteOneByte(cmd | 0x40);//分別寫入命令
	SDCardReadWriteOneByte(arg >> 24);
	SDCardReadWriteOneByte(arg >> 16);
	SDCardReadWriteOneByte(arg >> 8);
	SDCardReadWriteOneByte(arg);
	SDCardReadWriteOneByte(crc);
	if(cmd==SDCard_CMD12)SDCardReadWriteOneByte(0xff);//Skip a stuff byte when stop reading
	Retry=0X1F;

	do
	{
		r1=SDCardReadWriteOneByte(0xFF);
	}while((r1&0X80) && Retry--);	  //等待回應，或超時退出
   return r1;	//回傳狀態值
}



/*
函式功能：獲取SD卡的CID資訊，包括制造商資訊
函式引數：unsigned char *cid_data(存放CID的記憶體，至少16Byte）
返 回 值：
		0：成功，1：錯誤
*/
unsigned char GetSDCardCISDCardOutnfo(unsigned char *cid_data)
{
    unsigned char r1;
    //發SDCard_CMD10命令，讀CID
    r1=SendSDCardCmd(SDCard_CMD10,0,0x01);
    if(r1==0x00)
	  {
			r1=SDCardRecvData(cid_data,16);//接收16個位元組的資料
    }
	SDCardCancelCS();//取消片選
	if(r1)return 1;
	else return 0;
}


/*
函式說明：
	獲取SD卡的CSD資訊，包括容量和速度資訊
函式引數：
	unsigned char *cid_data(存放CID的記憶體，至少16Byte）
返 回 值：
	0：成功，1：錯誤
*/
unsigned char GetSDCardCSSDCardOutnfo(unsigned char *csd_data)
{
	unsigned char r1;
	r1=SendSDCardCmd(SDCard_CMD9,0,0x01);    //發SDCard_CMD9命令，讀CSD
	if(r1==0)
	{
		r1=SDCardRecvData(csd_data, 16);//接收16個位元組的資料
	}
	SDCardCancelCS();//取消片選
	if(r1)return 1;
	else return 0;
}


/*
函式功能：獲取SD卡的總扇區數（扇區數）
返 回 值：
	0表示容量檢測出錯，其他值表示SD卡的容量(扇區數/512位元組)
說   明：
	每扇區的位元組數必為512位元組，如果不是512位元組，則初始化不能通過.
*/
unsigned int GetSDCardSectorCount(void)
{
    unsigned char csd[16];
    unsigned int Capacity;
    unsigned char n;
	  u16 csize;
    if(GetSDCardCSSDCardOutnfo(csd)!=0) return 0;	//取CSD資訊，如果期間出錯，回傳0
    if((csd[0]&0xC0)==0x40)	        //V2.00的卡,如果為SDHC卡，按照下面方式計算
    {
			csize = csd[9] + ((u16)csd[8] << 8) + 1;
			Capacity = (unsigned int)csize << 10;//得到扇區數
    }
		else//V1.XX的卡
    {
			n = (csd[5] & 15) + ((csd[10] & 128) >> 7) + ((csd[9] & 3) << 1) + 2;
			csize = (csd[8] >> 6) + ((u16)csd[7] << 2) + ((u16)(csd[6] & 3) << 10) + 1;
			Capacity= (unsigned int)csize << (n - 9);//得到扇區數
    }
    return Capacity;
}

/*
函式功能： 初始化SD卡
返 回 值： 非0表示初始化失敗!
*/
unsigned char SDCardDeviceInit(void)
{
  unsigned char r1;      // 存放SD卡的回傳值
  u16 retry;  // 用來進行超時計數
  unsigned char buf[4];
	u16 i;
	SDCardSpiInit();		//初始化底層IO口

 	for(i=0;i<10;i++)SDCardReadWriteOneByte(0XFF); //發送最少74個脈沖
	retry=20;
	do
	{
		r1=SendSDCardCmd(SDCard_CMD0,0,0x95);//進入IDLE狀態 閑置
	}while((r1!=0X01) && retry--);
 	SD_Type=0;   //默認無卡
	if(r1==0X01)
	{
		if(SendSDCardCmd(SDCard_CMD8,0x1AA,0x87)==1)  //SD V2.0
		{
			for(i=0;i<4;i++)buf[i]=SDCardReadWriteOneByte(0XFF);	//Get trailing return value of R7 resp
			if(buf[2]==0X01&&buf[3]==0XAA)    //卡是否支持2.7~3.6V
			{
				retry=0XFFFE;
				do
				{
					SendSDCardCmd(SDCard_CMD55,0,0X01);	    //發送SDCard_CMD55
					r1=SendSDCardCmd(SDCard_CMD41,0x40000000,0X01);//發送SDCard_CMD41
				}while(r1&&retry--);
				if(retry&&SendSDCardCmd(SDCard_CMD58,0,0X01)==0)//鑒別SD2.0卡版本開始
				{
					for(i=0;i<4;i++)buf[i]=SDCardReadWriteOneByte(0XFF);//得到OCR值
					if(buf[0]&0x40)SD_Type=SDCard_TYPE_V2HC;    //檢查CCS
					else SD_Type=SDCard_TYPE_V2;
				}
			}
		}
		else//SD V1.x/ MMC	V3
		{
			SendSDCardCmd(SDCard_CMD55,0,0X01);		//發送SDCard_CMD55
			r1=SendSDCardCmd(SDCard_CMD41,0,0X01);	//發送SDCard_CMD41
			if(r1<=1)
			{
				SD_Type=SDCard_TYPE_V1;
				retry=0XFFFE;
				do //等待退出IDLE模式
				{
					SendSDCardCmd(SDCard_CMD55,0,0X01);	//發送SDCard_CMD55
					r1=SendSDCardCmd(SDCard_CMD41,0,0X01);//發送SDCard_CMD41
				}while(r1&&retry--);
			}
			else//MMC卡不支持SDCard_CMD55+SDCard_CMD41識別
			{
				SD_Type=SDCard_TYPE_MMC;//MMC V3
				retry=0XFFFE;
				do //等待退出IDLE模式
				{
					r1=SendSDCardCmd(SDCard_CMD1,0,0X01);//發送SDCard_CMD1
				}while(r1&&retry--);
			}
			if(retry==0||SendSDCardCmd(SDCard_CMD13,512,0X01)!=0)SD_Type=SDCard_TYPE_ERR;//錯誤的卡
		}
	}
	SDCardCancelCS();       //取消片選
	if(SD_Type)return 0;  //初始化成功回傳0
	else if(r1)return r1; //回傳值錯誤值
	return 0xaa;          //其他錯誤
}


/*
函式功能：讀SD卡
函式引數：
	buf:資料快取區
	sector:扇區
	cnt:扇區數
回傳值:
	0,ok;其他,失敗.
說  明：
	SD卡一個扇區大小512位元組
*/
unsigned char SDCardReadData(unsigned char*buf,unsigned int sector,unsigned int cnt)
{
	unsigned char r1;
	if(SD_Type!=SDCard_TYPE_V2HC)sector<<=9;//轉換為位元組地址
	if(cnt==1)
	{
		r1=SendSDCardCmd(SDCard_CMD17,sector,0X01);//讀命令
		if(r1==0)												  //指令發送成功
		{
			r1=SDCardRecvData(buf,512);			//接收512個位元組
		}
	}else
	{
		r1=SendSDCardCmd(SDCard_CMD18,sector,0X01);//連續讀命令
		do
		{
			r1=SDCardRecvData(buf,512);//接收512個位元組
			buf+=512;
		}while(--cnt && r1==0);
		SendSDCardCmd(SDCard_CMD12,0,0X01);	//發送停止命令
	}
	SDCardCancelCS();//取消片選
	return r1;//
}




/*
函式功能：向SD卡寫資料
函式引數：
		buf:資料快取區
		sector:起始扇區
		cnt:扇區數
回傳值：
		0,ok;其他,失敗.
說  明：
		SD卡一個扇區大小512位元組
*/
unsigned char SDCardWriteData(unsigned char*buf,unsigned int sector,unsigned int cnt)
{
	unsigned char r1;
	if(SD_Type!=SDCard_TYPE_V2HC)sector *= 512;//轉換為位元組地址
	if(cnt==1)
	{
		r1=SendSDCardCmd(SDCard_CMD24,sector,0X01);//讀命令
		if(r1==0)//指令發送成功
		{
			r1=SDCardSendData(buf,0xFE);//寫512個位元組
		}
	}
	else
	{
		if(SD_Type!=SDCard_TYPE_MMC)
		{
			SendSDCardCmd(SDCard_CMD55,0,0X01);
			SendSDCardCmd(SDCard_CMD23,cnt,0X01);//發送指令
		}
 		r1=SendSDCardCmd(SDCard_CMD25,sector,0X01);//連續讀命令
		if(r1==0)
		{
			do
			{
				r1=SDCardSendData(buf,0xFC);//接收512個位元組
				buf+=512;
			}while(--cnt && r1==0);
			r1=SDCardSendData(0,0xFD);//接收512個位元組
		}
	}
	SDCardCancelCS();//取消片選
	return r1;//
}








/*
功能說明:
1. 支持檔案系統格式化: #mkfs.ext2 /dev/tiny4412_block_a
2. 支持mount掛載: #mount /dev/tiny4412_block_a /mnt/
3. 支持磁盤大小查看: #cat /sys/block/Tiny4412_block_a/size
                     #df -h
*/

static struct request_queue *queue=NULL;  /* 設備請求佇列 */
static struct gendisk *gd;          	  /* gendisk結構 */
static unsigned int sd_size=0;    	      //存放SD卡回傳的容量扇區數量單位(512位元組)
static int Tiny4412_block_major = 0;      /*存放主設備號*/
static DEFINE_MUTEX(sd_mutex); /*靜態定義互斥鎖*/


/*
* Handle an I/O request.
* 實作扇區的讀寫
*/
static void Tiny4412_block_dev_sector_read_write(unsigned long sector,unsigned long nsect, char *buffer, int write)
{
		/*互斥鎖，上鎖*/
		mutex_lock(&sd_mutex);
		sector>>=9;
		nsect>>=9;

		/*塊設備最小單位是一個扇區，一個扇區的位元組數是512位元組*/
		if(write)
		{
			if(SDCardWriteData(buffer,sector,nsect))
			{
				printk(KERN_ERR"write error!\r\n");
				printk("write --->  nsect=%ld,sector=%ld\r\n",nsect,sector);
			}
		}
		else
		{
			if(SDCardReadData(buffer,sector,nsect))
			{
				printk(KERN_ERR"read error!\r\n");
				printk("read --->  nsect=%ld,sector=%ld\r\n",nsect,sector);
			}
		}

		/*互斥鎖解鎖*/
		mutex_unlock(&sd_mutex);
}


/*
處理請求
*/
static void Tiny4412_block_make_request(struct request_queue *q, struct bio *bio)
{
	int dir;
	unsigned long long dsk_offset;
	struct bio_vec *bvec;
	int i;
	void *iovec_mem;

	/*判斷讀寫方向*/
	if(bio_data_dir(bio) == WRITE) dir = 1;
	else dir = 0;
	dsk_offset = bio->bi_sector << 9;
	bio_for_each_segment(bvec, bio, i)
	{
		iovec_mem = kmap(bvec->bv_page) + bvec->bv_offset;

		//起始位置,長度,源資料,方向
		Tiny4412_block_dev_sector_read_write(dsk_offset,bvec->bv_len,iovec_mem,dir);

		kunmap(bvec->bv_page);
		dsk_offset += bvec->bv_len;
	}
	bio_endio(bio, 0);
}

static int tiny4412_blockdev_getgeo(struct block_device *bdev, struct hd_geometry *geo)
{
	/* 容量=heads*cylinders*sectors*512
	 * 存盤容量 ＝ 磁頭數 × 磁道(柱面)數 × 每道扇區數 × 每扇區位元組數
	 */
	geo->heads     = 2;  /*磁頭(一般一個盤面有兩個磁頭，正面一個/反面一個)*/
	geo->cylinders = 32; /*柱面(一般一個盤面上有32個柱面)每個盤片32個磁道)*/
	geo->sectors   = sd_size/2/32; /*扇區,一般每個磁道上有12個扇區，這里需要根據前面柱面和磁頭進行計算，不能亂填*/
	/*geo->sectors =存盤容量/磁頭數/柱面/每扇區位元組數*/
	return 0;
}

/*
* 塊設備檔案操作集合介面
*/
static struct block_device_operations Tiny4412_block_ops=
{
	.owner = THIS_MODULE,
	 /*fdisk命令磁區時需要呼叫該函式，用于讀取磁頭、柱面、扇區等資訊*/
	.getgeo	= tiny4412_blockdev_getgeo,
};


/*
驅動入口
*/
static int __init Tiny4412_block_init(void)
{
	/*1. 初始化SD口*/
	if(SDCardDeviceInit())
	{
	   printk("SD卡初始化失敗!\r\n");
	   return -1;
	}

	/*2. 檢測SD卡大小*/
	sd_size=GetSDCardSectorCount();	//檢測SD卡大小，回傳值右移11位得到以M為單位的容量
	printk("SD卡Sizeof:%dM  secnt=%d\r\n",sd_size>>11,sd_size);

	/*注冊一個塊設備,自動分配主設備號*/
	Tiny4412_block_major = register_blkdev(0, "Tiny4412_SDdrv");

	/*動態分配請求佇列*/
	queue=blk_alloc_queue(GFP_KERNEL);

	/*系結請求佇列*/
	blk_queue_make_request(queue, Tiny4412_block_make_request);

	/*動態分配次設備號結構*/
	gd=alloc_disk(16);/*分配一個gendisk，磁區是一個*/
	gd->major=Tiny4412_block_major; 	 /*主設備號*/
	gd->first_minor=0;				     /*次設備號*/
	gd->fops=&Tiny4412_block_ops;
	gd->queue=queue;  					 /*將請求佇列關聯到gendisk結構*/
	snprintf(gd->disk_name, 32, "tiny4412_sd%c",'a');

	/*設定磁盤結構 capacity 的容量*/
	/*注意: 塊設備的大小使用扇區作為單位設定，而扇區的大小默認是512位元組，
	  cat /sys/block/xxxx/size 可以查看到設定的大小
	  把位元組為單位的大小轉換為以扇區為單位時，我們需要除以512，或者右移9位
	*/
	set_capacity(gd,sd_size);

	/*注冊磁盤設備*/
	add_disk(gd);
	printk("塊設備注冊成功!\r\n");
	return 0;
}


/*驅動出口*/
static void Tiny4412_block_exit(void)
{
	/*釋放虛擬地址*/
	iounmap(SD_GPBCON);
	iounmap(SD_GPBDAT);

	/*注銷磁盤設備*/
	if(gd)del_gendisk(gd);

	/*注銷塊設備*/
	if(Tiny4412_block_major!=0)unregister_blkdev(Tiny4412_block_major, "Tiny4412_SDdrv");

	printk("塊設備注消成功!\r\n");
}

module_init(Tiny4412_block_init);
module_exit(Tiny4412_block_exit);
MODULE_LICENSE("GPL");

3.3 記憶體模擬塊設備(使用默認的IO調度器)

示例代碼:

/* 參考:  搜索注冊函式即可
 * drivers\block\xd.c
 * drivers\block\z2ram.c
 */
#include <linux/module.h>
#include <linux/errno.h>
#include <linux/interrupt.h>
#include <linux/mm.h>
#include <linux/fs.h>
#include <linux/kernel.h>
#include <linux/timer.h>
#include <linux/genhd.h>
#include <linux/hdreg.h>
#include <linux/ioport.h>
#include <linux/init.h>
#include <linux/wait.h>
#include <linux/blkdev.h>
#include <linux/blkpg.h>
#include <linux/delay.h>
#include <linux/io.h>
#include <linux/vmalloc.h>
#include <linux/hdreg.h>
#include <linux/version.h>
#include <asm/system.h>
#include <asm/uaccess.h>
#include <asm/dma.h>

static struct gendisk *tiny4412_blockdev_disk;
static struct request_queue *tiny4412_blockdev_queue;

static int major;

static DEFINE_SPINLOCK(tiny4412_blockdev_lock);

#define RAMBLOCK_SIZE (1024*1024*10) /*10M空間*/
static unsigned char *tiny4412_blockdev_buf=NULL;

static int tiny4412_blockdev_getgeo(struct block_device *bdev, struct hd_geometry *geo)
{
	/* 容量=heads*cylinders*sectors*512
	 * 存盤容量 ＝ 磁頭數 × 磁道(柱面)數 × 每道扇區數 × 每扇區位元組數
	 */
	geo->heads     = 2;  /*磁頭(一般一個盤面有兩個磁頭，正面一個/反面一個)*/
	geo->cylinders = 32; /*柱面(一般一個盤面上有32個柱面)每個盤片32個磁道)*/
	geo->sectors   = RAMBLOCK_SIZE/2/32/512; /*扇區,一般每個磁道上有12個扇區，這里需要根據前面柱面和磁頭進行計算，不能亂填*/
	return 0;
}

static struct block_device_operations tiny4412_blockdev_fops = {
	.owner	= THIS_MODULE,
	.getgeo	= tiny4412_blockdev_getgeo,
};

static void do_tiny4412_blockdev_request(struct request_queue * q)
{
	struct request *req;
	req = blk_fetch_request(q);
	while (req)
	{
		unsigned long start = blk_rq_pos(req) *512;  /*轉為位元組單位(起始位置)*/
		unsigned long len  = blk_rq_cur_bytes(req);  /*當前操作的位元組數量*/
		int err = 0;
		if (rq_data_dir(req) == READ) /*如果是讀*/
			memcpy(req->buffer, tiny4412_blockdev_buf+start, len);
		else
			memcpy(tiny4412_blockdev_buf+start, req->buffer,len);
		if (!__blk_end_request_cur(req, err)) /*判斷是否處理完畢請求*/
			req = blk_fetch_request(q); /*繼續處理下一個請求*/
	  }
}

static int tiny4412_blockdev_init(void)
{
	/* 1. 分配一個gendisk結構體 */
	tiny4412_blockdev_disk = alloc_disk(16); /* 次設備號個數: 磁區個數+1 */

	/* 2. 設定 */
	/* 2.1 分配/設定佇列: 提供讀寫能力 */
	tiny4412_blockdev_queue = blk_init_queue(do_tiny4412_blockdev_request, &tiny4412_blockdev_lock);
	tiny4412_blockdev_disk->queue = tiny4412_blockdev_queue;

	/* 2.2 設定其他屬性: 比如容量 */
	major = register_blkdev(0, "tiny4412_blockdev");  /* cat /proc/devices */
	tiny4412_blockdev_disk->major       = major;
	tiny4412_blockdev_disk->first_minor = 0;
	sprintf(tiny4412_blockdev_disk->disk_name, "tiny4412_blockdev");
	tiny4412_blockdev_disk->fops        = &tiny4412_blockdev_fops;
	set_capacity(tiny4412_blockdev_disk, RAMBLOCK_SIZE / 512);

	/* 3. 硬體相關操作 */
	tiny4412_blockdev_buf = vmalloc(RAMBLOCK_SIZE);
	if(tiny4412_blockdev_buf==NULL)
	{
		printk("空間申請失敗!\n");
		return -1;
	}
	/* 4. 注冊 */
	add_disk(tiny4412_blockdev_disk);

	return 0;
}

static void tiny4412_blockdev_exit(void)
{
	unregister_blkdev(major, "tiny4412_blockdev");
	del_gendisk(tiny4412_blockdev_disk);
	put_disk(tiny4412_blockdev_disk);
	blk_cleanup_queue(tiny4412_blockdev_queue);

	vfree(tiny4412_blockdev_buf);
}

module_init(tiny4412_blockdev_init);
module_exit(tiny4412_blockdev_exit);

MODULE_LICENSE("GPL");

3.4 使用SD卡撰寫塊設備(使用默認的IO調度器)

/* 參考:
 * drivers\block\xd.c
 * drivers\block\z2ram.c
 */
#include <linux/module.h>
#include <linux/errno.h>
#include <linux/interrupt.h>
#include <linux/mm.h>
#include <linux/fs.h>
#include <linux/kernel.h>
#include <linux/timer.h>
#include <linux/genhd.h>
#include <linux/hdreg.h>
#include <linux/ioport.h>
#include <linux/init.h>
#include <linux/wait.h>
#include <linux/blkdev.h>
#include <linux/blkpg.h>
#include <linux/delay.h>
#include <linux/io.h>
#include <linux/vmalloc.h>
#include <linux/hdreg.h>
#include <linux/version.h>
#include <asm/system.h>
#include <asm/uaccess.h>
#include <asm/dma.h>
#include <linux/gpio.h>
#include <mach/gpio.h>
#include <plat/gpio-cfg.h>
#include <linux/delay.h>
#include <linux/io.h>

/*--------------------------------SD相關操作代碼---------------------------------------------*/
/*定義指標，用于接收虛擬地址*/
volatile unsigned int *SD_GPBCON;
volatile unsigned int *SD_GPBDAT;

/*
函式功能：SD初始化
Tiny4412硬體連接：
	DO--MISO :GPB_2
	DI--MOSI :GPB_3
	CLK-SCLK :GPB_0
	CS--CS   :GPB_1
*/
void SDCardSpiInit(void)
{
	/*1. 初始化GPIO*/
	/*映射物理地址*/
	SD_GPBCON=ioremap(0x11400040,4);
	SD_GPBDAT=ioremap(0x11400044,4);

	*SD_GPBCON &= ~(0xf  << 0 * 4);*SD_GPBCON |=  (0x1   << 0 * 4);
	*SD_GPBCON &= ~(0xf  << 1 * 4);*SD_GPBCON |=  (0x1   << 1 * 4);
	*SD_GPBCON &= ~(0xf  << 2 * 4);
	*SD_GPBCON &= ~(0xf  << 3 * 4);*SD_GPBCON |=  (0x1   << 3 * 4);

	/*2. 上拉GPIO口*/
	//*SD_GPBDAT &= ~(1 << 4);//輸出0
	*SD_GPBDAT |= (1 << 0);   //輸出1
	*SD_GPBDAT |= (1 << 1);   //輸出1
	*SD_GPBDAT |= (1 << 3);   //輸出1
}

// SD卡型別定義
#define SDCard_TYPE_ERR     0X00  //卡型別錯誤
#define SDCard_TYPE_MMC     0X01  //MMC卡
#define SDCard_TYPE_V1      0X02
#define SDCard_TYPE_V2      0X04
#define SDCard_TYPE_V2HC    0X06

// SD卡指令表
#define SDCard_CMD0    0       //卡復位
#define SDCard_CMD1    1
#define SDCard_CMD8    8       //命令8 ，SEND_IF_COND
#define SDCard_CMD9    9       //命令9 ，讀CSD資料
#define SDCard_CMD10   10      //命令10，讀CID資料
#define SDCard_CMD12   12      //命令12，停止資料傳輸
#define SDCard_CMD13   16      //命令16，設定扇區大小 應回傳0x00
#define SDCard_CMD17   17      //命令17，讀扇區
#define SDCard_CMD18   18      //命令18，讀Multi 扇區
#define SDCard_CMD23   23      //命令23，設定多扇區寫入前預先擦除N個block
#define SDCard_CMD24   24      //命令24，寫扇區
#define SDCard_CMD25   25      //命令25，寫多個扇區
#define SDCard_CMD41   41      //命令41，應回傳0x00
#define SDCard_CMD55   55      //命令55，應回傳0x01
#define SDCard_CMD58   58      //命令58，讀OCR資訊
#define SDCard_CMD59   59      //命令59，使能/禁止CRC，應回傳0x00、

/*SD卡回應標記字*/
#define SDCard_RESPONSE_NO_ERROR      0x00   //正確回應
#define SDCard_SD_IN_IDLE_STATE       0x01   //閑置狀態
#define SDCard_SD_ERASE_RESET         0x02   //擦除復位
#define SDCard_RESPONSE_FAILURE       0xFF   //回應失敗

//函式宣告
unsigned char SDCardReadWriteOneByte(unsigned char data);                 //底層介面，SPI讀寫位元組函式
unsigned char SDCardWaitBusy(void);							           		//等待SD卡準備
unsigned char SDCardGetAck(unsigned char Response);					       				//獲得應答
unsigned char SDCardDeviceInit(void);							            //初始化
unsigned char SDCardReadData(unsigned char*buf,unsigned int sector,unsigned int cnt);		    //讀塊(扇區)
unsigned char SDCardWriteData(unsigned char*buf,unsigned int sector,unsigned int cnt);		  //寫塊(扇區)
unsigned int GetSDCardSectorCount(void);   					        //讀扇區數
unsigned char GetSDCardCISDCardOutnfo(unsigned char *cid_data);           //讀SD卡CID
unsigned char GetSDCardCSSDCardOutnfo(unsigned char *csd_data);           //讀SD卡CSD

static unsigned char  SD_Type=0;  //存放SD卡的型別

/*
函式功能：SD卡底層介面,通過SPI時序向SD卡讀寫一個位元組
函式引數：data是要寫入的資料
返 回 值：讀到的資料
說明：時序是第二個上升沿采集資料
*/
unsigned char SDCardReadWriteOneByte(unsigned char data_tx)
{
   u8 data_rx=0;
	 u8 i;
	 for(i=0;i<8;i++)
	 {
		*SD_GPBDAT &= ~(1 << 0);//輸出0
		if(data_tx&0x80)*SD_GPBDAT |= (1 << 3);   //輸出1
		else *SD_GPBDAT &= ~(1 << 3);//輸出0
		data_tx<<=1; //繼續發送下一個資料

		*SD_GPBDAT |= (1 << 0);   //輸出1
		data_rx<<=1;
		if((*SD_GPBDAT & (1 << 2)))data_rx|=0x01;
	 }
	 return data_rx;
}


/*
函式功能：取消選擇,釋放SPI總線
*/
void SDCardCancelCS(void)
{
	*SD_GPBDAT |= (1 << 1);
 	SDCardReadWriteOneByte(0xff);//提供額外的8個時鐘
}

/*
函式 功 能：選擇sd卡,并且等待卡準備OK
函式回傳值：0,成功;1,失敗;
*/
unsigned char SDCardSelectCS(void)
{
	*SD_GPBDAT &= ~(1 << 1);
	if(SDCardWaitBusy()==0)return 0;//等待成功
	SDCardCancelCS();
	return 1;//等待失敗
}


/*
函式 功 能：等待卡準備好
函式回傳值：0,準備好了;其他,錯誤代碼
*/
unsigned char SDCardWaitBusy(void)
{
	unsigned int t=0;
	do
	{
		if(SDCardReadWriteOneByte(0XFF)==0XFF)return 0;//OK
		t++;
	}while(t<0xFFFFFF);//等待
	return 1;
}


/*
函式功能：等待SD卡回應
函式引數：
		Response:要得到的回應值
返 回 值：
		0,成功得到了該回應值
		其他,得到回應值失敗
*/
unsigned char SDCardGetAck(unsigned char Response)
{
	u16 Count=0xFFFF;//等待次數
	while((SDCardReadWriteOneByte(0XFF)!=Response)&&Count)Count--;//等待得到準確的回應
	if(Count==0)return SDCard_RESPONSE_FAILURE;//得到回應失敗
	else return SDCard_RESPONSE_NO_ERROR;//正確回應
}


/*
函式功能：從sd卡讀取一個資料包的內容
函式引數：
	buf:資料快取區
	len:要讀取的資料長度.
回傳值：
0,成功;其他,失敗;
*/
unsigned char SDCardRecvData(unsigned char*buf,u16 len)
{
	if(SDCardGetAck(0xFE))return 1;//等待SD卡發回資料起始令牌0xFE
    while(len--)//開始接收資料
    {
        *buf=SDCardReadWriteOneByte(0xFF);
        buf++;
    }
    //下面是2個偽CRC（dummy CRC）
    SDCardReadWriteOneByte(0xFF);
    SDCardReadWriteOneByte(0xFF);
    return 0;//讀取成功
}


/*
函式功能：向sd卡寫入一個資料包的內容 512位元組
函式引數：
	buf 資料快取區
	cmd 指令
返 回 值：0表示成功;其他值表示失敗;
*/
unsigned char SDCardSendData(unsigned char*buf,unsigned char cmd)
{
	u16 t;
	if(SDCardWaitBusy())return 1;  //等待準備失效
	SDCardReadWriteOneByte(cmd);
	if(cmd!=0XFD)//不是結束指令
	{
		for(t=0;t<512;t++)SDCardReadWriteOneByte(buf[t]);//提高速度,減少函式傳參時間
	    SDCardReadWriteOneByte(0xFF); //忽略crc
	    SDCardReadWriteOneByte(0xFF);
		  t=SDCardReadWriteOneByte(0xFF); //接收回應
		if((t&0x1F)!=0x05)return 2;   //回應錯誤
	}
    return 0;//寫入成功
}



/*
函式功能：向SD卡發送一個命令
函式引數：
		unsigned char cmd   命令
		unsigned int arg  命令引數
		unsigned char crc   crc校驗值
回傳值:SD卡回傳的回應
*/
unsigned char SendSDCardCmd(unsigned char cmd, unsigned int arg, unsigned char crc)
{
	unsigned char r1;
	unsigned char Retry=0;

	SDCardCancelCS();               //取消上次片選
	if(SDCardSelectCS())return 0XFF;//片選失效
	//發送資料
	SDCardReadWriteOneByte(cmd | 0x40);//分別寫入命令
	SDCardReadWriteOneByte(arg >> 24);
	SDCardReadWriteOneByte(arg >> 16);
	SDCardReadWriteOneByte(arg >> 8);
	SDCardReadWriteOneByte(arg);
	SDCardReadWriteOneByte(crc);
	if(cmd==SDCard_CMD12)SDCardReadWriteOneByte(0xff);//Skip a stuff byte when stop reading
	Retry=0X1F;

	do
	{
		r1=SDCardReadWriteOneByte(0xFF);
	}while((r1&0X80) && Retry--);	  //等待回應，或超時退出
   return r1;	//回傳狀態值
}



/*
函式功能：獲取SD卡的CID資訊，包括制造商資訊
函式引數：unsigned char *cid_data(存放CID的記憶體，至少16Byte）
返 回 值：
		0：成功，1：錯誤
*/
unsigned char GetSDCardCISDCardOutnfo(unsigned char *cid_data)
{
    unsigned char r1;
    //發SDCard_CMD10命令，讀CID
    r1=SendSDCardCmd(SDCard_CMD10,0,0x01);
    if(r1==0x00)
	  {
			r1=SDCardRecvData(cid_data,16);//接收16個位元組的資料
    }
	SDCardCancelCS();//取消片選
	if(r1)return 1;
	else return 0;
}


/*
函式說明：
	獲取SD卡的CSD資訊，包括容量和速度資訊
函式引數：
	unsigned char *cid_data(存放CID的記憶體，至少16Byte）
返 回 值：
	0：成功，1：錯誤
*/
unsigned char GetSDCardCSSDCardOutnfo(unsigned char *csd_data)
{
	unsigned char r1;
	r1=SendSDCardCmd(SDCard_CMD9,0,0x01);    //發SDCard_CMD9命令，讀CSD
	if(r1==0)
	{
		r1=SDCardRecvData(csd_data, 16);//接收16個位元組的資料
	}
	SDCardCancelCS();//取消片選
	if(r1)return 1;
	else return 0;
}


/*
函式功能：獲取SD卡的總扇區數（扇區數）
返 回 值：
	0表示容量檢測出錯，其他值表示SD卡的容量(扇區數/512位元組)
說   明：
	每扇區的位元組數必為512位元組，如果不是512位元組，則初始化不能通過.
*/
unsigned int GetSDCardSectorCount(void)
{
    unsigned char csd[16];
    unsigned int Capacity;
    unsigned char n;
	  u16 csize;
    if(GetSDCardCSSDCardOutnfo(csd)!=0) return 0;	//取CSD資訊，如果期間出錯，回傳0
    if((csd[0]&0xC0)==0x40)	        //V2.00的卡,如果為SDHC卡，按照下面方式計算
    {
			csize = csd[9] + ((u16)csd[8] << 8) + 1;
			Capacity = (unsigned int)csize << 10;//得到扇區數
    }
		else//V1.XX的卡
    {
			n = (csd[5] & 15) + ((csd[10] & 128) >> 7) + ((csd[9] & 3) << 1) + 2;
			csize = (csd[8] >> 6) + ((u16)csd[7] << 2) + ((u16)(csd[6] & 3) << 10) + 1;
			Capacity= (unsigned int)csize << (n - 9);//得到扇區數
    }
    return Capacity;
}

/*
函式功能： 初始化SD卡
返 回 值： 非0表示初始化失敗!
*/
unsigned char SDCardDeviceInit(void)
{
  unsigned char r1;      // 存放SD卡的回傳值
  u16 retry;  // 用來進行超時計數
  unsigned char buf[4];
	u16 i;
	SDCardSpiInit();		//初始化底層IO口

 	for(i=0;i<10;i++)SDCardReadWriteOneByte(0XFF); //發送最少74個脈沖
	retry=20;
	do
	{
		r1=SendSDCardCmd(SDCard_CMD0,0,0x95);//進入IDLE狀態 閑置
	}while((r1!=0X01) && retry--);
 	SD_Type=0;   //默認無卡
	if(r1==0X01)
	{
		if(SendSDCardCmd(SDCard_CMD8,0x1AA,0x87)==1)  //SD V2.0
		{
			for(i=0;i<4;i++)buf[i]=SDCardReadWriteOneByte(0XFF);	//Get trailing return value of R7 resp
			if(buf[2]==0X01&&buf[3]==0XAA)    //卡是否支持2.7~3.6V
			{
				retry=0XFFFE;
				do
				{
					SendSDCardCmd(SDCard_CMD55,0,0X01);	    //發送SDCard_CMD55
					r1=SendSDCardCmd(SDCard_CMD41,0x40000000,0X01);//發送SDCard_CMD41
				}while(r1&&retry--);
				if(retry&&SendSDCardCmd(SDCard_CMD58,0,0X01)==0)//鑒別SD2.0卡版本開始
				{
					for(i=0;i<4;i++)buf[i]=SDCardReadWriteOneByte(0XFF);//得到OCR值
					if(buf[0]&0x40)SD_Type=SDCard_TYPE_V2HC;    //檢查CCS
					else SD_Type=SDCard_TYPE_V2;
				}
			}
		}
		else//SD V1.x/ MMC	V3
		{
			SendSDCardCmd(SDCard_CMD55,0,0X01);		//發送SDCard_CMD55
			r1=SendSDCardCmd(SDCard_CMD41,0,0X01);	//發送SDCard_CMD41
			if(r1<=1)
			{
				SD_Type=SDCard_TYPE_V1;
				retry=0XFFFE;
				do //等待退出IDLE模式
				{
					SendSDCardCmd(SDCard_CMD55,0,0X01);	//發送SDCard_CMD55
					r1=SendSDCardCmd(SDCard_CMD41,0,0X01);//發送SDCard_CMD41
				}while(r1&&retry--);
			}
			else//MMC卡不支持SDCard_CMD55+SDCard_CMD41識別
			{
				SD_Type=SDCard_TYPE_MMC;//MMC V3
				retry=0XFFFE;
				do //等待退出IDLE模式
				{
					r1=SendSDCardCmd(SDCard_CMD1,0,0X01);//發送SDCard_CMD1
				}while(r1&&retry--);
			}
			if(retry==0||SendSDCardCmd(SDCard_CMD13,512,0X01)!=0)SD_Type=SDCard_TYPE_ERR;//錯誤的卡
		}
	}
	SDCardCancelCS();       //取消片選
	if(SD_Type)return 0;  //初始化成功回傳0
	else if(r1)return r1; //回傳值錯誤值
	return 0xaa;          //其他錯誤
}


/*
函式功能：讀SD卡
函式引數：
	buf:資料快取區
	sector:扇區
	cnt:扇區數
回傳值:
	0,ok;其他,失敗.
說  明：
	SD卡一個扇區大小512位元組
*/
unsigned char SDCardReadData(unsigned char*buf,unsigned int sector,unsigned int cnt)
{
	unsigned char r1;
	if(SD_Type!=SDCard_TYPE_V2HC)sector<<=9;//轉換為位元組地址
	if(cnt==1)
	{
		r1=SendSDCardCmd(SDCard_CMD17,sector,0X01);//讀命令
		if(r1==0)												  //指令發送成功
		{
			r1=SDCardRecvData(buf,512);			//接收512個位元組
		}
	}else
	{
		r1=SendSDCardCmd(SDCard_CMD18,sector,0X01);//連續讀命令
		do
		{
			r1=SDCardRecvData(buf,512);//接收512個位元組
			buf+=512;
		}while(--cnt && r1==0);
		SendSDCardCmd(SDCard_CMD12,0,0X01);	//發送停止命令
	}
	SDCardCancelCS();//取消片選
	return r1;//
}




/*
函式功能：向SD卡寫資料
函式引數：
		buf:資料快取區
		sector:起始扇區
		cnt:扇區數
回傳值：
		0,ok;其他,失敗.
說  明：
		SD卡一個扇區大小512位元組
*/
unsigned char SDCardWriteData(unsigned char*buf,unsigned int sector,unsigned int cnt)
{
	unsigned char r1;
	if(SD_Type!=SDCard_TYPE_V2HC)sector *= 512;//轉換為位元組地址
	if(cnt==1)
	{
		r1=SendSDCardCmd(SDCard_CMD24,sector,0X01);//讀命令
		if(r1==0)//指令發送成功
		{
			r1=SDCardSendData(buf,0xFE);//寫512個位元組
		}
	}
	else
	{
		if(SD_Type!=SDCard_TYPE_MMC)
		{
			SendSDCardCmd(SDCard_CMD55,0,0X01);
			SendSDCardCmd(SDCard_CMD23,cnt,0X01);//發送指令
		}
 		r1=SendSDCardCmd(SDCard_CMD25,sector,0X01);//連續讀命令
		if(r1==0)
		{
			do
			{
				r1=SDCardSendData(buf,0xFC);//接收512個位元組
				buf+=512;
			}while(--cnt && r1==0);
			r1=SDCardSendData(0,0xFD);//接收512個位元組
		}
	}
	SDCardCancelCS();//取消片選
	return r1;//
}


static struct gendisk *tiny4412_blockdev_disk;
static struct request_queue *tiny4412_blockdev_queue;
static int major; //主設備號
static DEFINE_SPINLOCK(tiny4412_blockdev_lock); //自旋鎖
static unsigned int sd_size=0;    	      //存放SD卡回傳的容量扇區數量單位(512位元組)


static int tiny4412_blockdev_getgeo(struct block_device *bdev, struct hd_geometry *geo)
{
	/* 容量=heads*cylinders*sectors*512
	 * 存盤容量 ＝ 磁頭數 × 磁道(柱面)數 × 每道扇區數 × 每扇區位元組數
	 */
	geo->heads     = 200;  /*磁頭(一般一個盤面有兩個磁頭，正面一個/反面一個)*/
	geo->cylinders = 32; /*柱面(一般一個盤面上有32個柱面)每個盤片32個磁道)*/
	geo->sectors   = sd_size/200/32; /*扇區,一般每個磁道上有12個扇區，這里需要根據前面柱面和磁頭進行計算，不能亂填*/
	return 0;
}

static struct block_device_operations tiny4412_blockdev_fops = {
	.owner	= THIS_MODULE,
	.getgeo	= tiny4412_blockdev_getgeo,
};

static void do_tiny4412_blockdev_request(struct request_queue * q)
{
	struct request *req;
	req = blk_fetch_request(q);
	while (req)
	{
		unsigned long start = blk_rq_pos(req);  /*起始扇區位置*/
		unsigned long len  = (blk_rq_cur_bytes(req)>>9);  /*當前操作的扇區數量*/
		int err = 0;
		if(rq_data_dir(req) == READ) /*如果是讀*/
		{
			if(SDCardReadData(req->buffer,start,len))
			{
				printk(KERN_ERR"read error!\r\n");
				printk("read --->  nsect=%ld,sector=%ld\r\n",len,start);
			}
		}
		else
		{
			if(SDCardWriteData(req->buffer,start,len))
			{
				printk(KERN_ERR"write error!\r\n");
				printk("write --->  nsect=%ld,sector=%ld\r\n",len,start);
			}
		}
		if (!__blk_end_request_cur(req, err)) /*判斷是否處理完畢請求*/
			req = blk_fetch_request(q); /*繼續處理下一個請求*/
	}
}

static int tiny4412_blockdev_init(void)
{
	/*初始化SD卡*/
	if(SDCardDeviceInit())
	{
	   printk("SD卡初始化失敗!\r\n");
	   return -1;
	}

	/*檢測SD卡大小*/
	sd_size=GetSDCardSectorCount();	//檢測SD卡大小，回傳值右移11位得到以M為單位的容量
	printk("SD卡Sizeof:%dM  secnt=%d\r\n",sd_size>>11,sd_size);

	/* 1. 分配一個gendisk結構體 */
	tiny4412_blockdev_disk = alloc_disk(16); /* 次設備號個數: 磁區個數+1 */

	/* 2. 設定 */
	/* 2.1 分配/設定佇列: 提供讀寫能力 */
	tiny4412_blockdev_queue = blk_init_queue(do_tiny4412_blockdev_request, &tiny4412_blockdev_lock);
	tiny4412_blockdev_disk->queue = tiny4412_blockdev_queue;

	/* 2.2 設定其他屬性: 比如容量 */
	major = register_blkdev(0,"blockdev");  /* cat /proc/devices */
	printk("注冊major=%d\n",major);
	tiny4412_blockdev_disk->major       = major;
	tiny4412_blockdev_disk->first_minor = 0;
	sprintf(tiny4412_blockdev_disk->disk_name, "tiny4412_blockdev");
	tiny4412_blockdev_disk->fops        = &tiny4412_blockdev_fops;
	set_capacity(tiny4412_blockdev_disk, sd_size); //設定磁盤容量

	/* 3. 硬體相關操作 */
	/* 4. 注冊 */
	add_disk(tiny4412_blockdev_disk);

	return 0;
}

static void tiny4412_blockdev_exit(void)
{
	printk("注銷major=%d\n",major);
	unregister_blkdev(major,"blockdev");
	del_gendisk(tiny4412_blockdev_disk);
	put_disk(tiny4412_blockdev_disk);
	blk_cleanup_queue(tiny4412_blockdev_queue);
	/*釋放虛擬地址*/
	iounmap(SD_GPBCON);
	iounmap(SD_GPBDAT);
}

module_init(tiny4412_blockdev_init);
module_exit(tiny4412_blockdev_exit);
MODULE_LICENSE("GPL");

四、 磁盤的構造分析

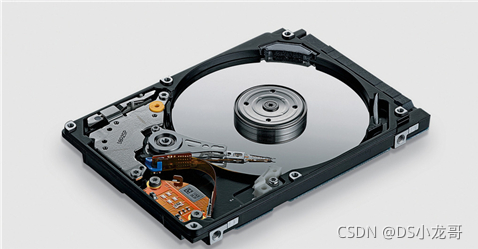

硬碟是電腦主要的存盤媒介之一，由一個或者多個鋁制或者玻璃制的碟片組成，碟片外覆寫有鐵磁性材料，

硬碟有固態硬碟（SSD 盤，新式硬碟）、機械硬碟（HDD 傳統硬碟）、混合硬碟（HHD 一塊基于傳統機械硬碟誕生出來的新硬碟），SSD采用閃存顆粒來存盤，HDD采用磁性碟片來存盤，混合硬碟(HHD: Hybrid Hard Disk)是把磁性硬碟和閃存集成到一起的一種硬碟，絕大多數硬碟都是固定硬碟，被永久性地密封固定在硬碟驅動器中，

硬碟是集精密機械、微電子電路、電磁轉換為一體的電腦存盤設備，它存盤著電腦系統資源和重要的資訊及資料，這些因素使硬碟在PC機中成為最為重要的一個硬體設備

最精密的部分--磁頭:

由于磁頭作業的性質，對磁感應的要求非常高，磁頭是在高速旋轉的盤片上懸浮的，懸浮力來自盤片旋轉帶動的氣流，磁頭必須懸浮而不是接觸盤面，避免盤面和磁頭發生相互接觸的磨損，

硬碟存盤的介質--盤片:

盤片是以堅固耐用的材料為盤基，將磁粉附著在平滑的鋁合金或玻璃圓盤基上，這些磁粉被劃分成稱為磁道的若干個同心圓，每個同心圓就好像有無數的小磁鐵，它們分別代表著0和1狀態，當小磁鐵受到來自磁頭的磁力影響時，其排列方向會隨之改變，

下面主要講解機械硬碟的構造，機械硬碟是由一個個盤片組成的，我們先從個盤片結構講起，下圖圖中的一圈圈灰色同心圓為一條條磁道，從圓心向外畫直線，可以將磁道劃分為若干個弧段，每個磁道上一個弧段被稱之為一個扇區（圖踐綠色部分），扇區是磁盤的最小組成單元，通常是512位元組，

磁盤的常見引數如下：

1. 磁頭（head）
2. 磁道（track）
3. 柱面（cylinder）
4. 扇區（sector）
5. 圓盤（platter）

上圖2中磁盤是一個有 3個盤面6個磁頭(一個盤面有正反面兩個磁頭，兩面都可以獨立讀寫)，7個柱面（每個盤片7個磁道） 的磁盤，每條磁道有12個扇區，所以此磁盤的容量為6*7*12*512位元組，

計算方法： 存盤容量 ＝ 磁頭數 × 磁道(柱面)數 × 每道扇區數 × 每扇區位元組數，
