前文我們了解了OSPF的一類、二類、三類LSA，回顧請參考https://www.cnblogs.com/qiuhom-1874/p/15209829.html；今天我們來聊一聊OSPF的四類和五類LSA；
在說四類和五類LSA之前，我們先來說一說ospf中外部路由引入；所謂路由引入是指原本不屬于ospf行程的路由，通過注入的方式，讓其ospf行程能夠學習到相關路由；我們把引入外部路由的路由器叫ASBR（自制系統邊界路由器）；

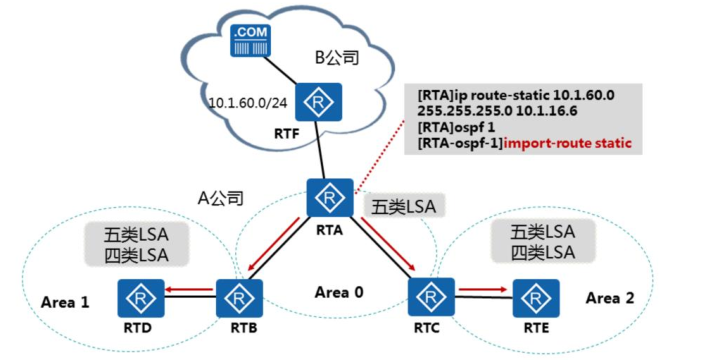

提示：如上圖所示，A公司內部跑ospf，RTA上配置了一條靜態路由，目標網路是達到B公司的網路10.1.60.0/24，下一跳是B公司的路由器RTF；對于A公司來說，除RTA的其他路由器要想和B公司網路通信，該怎么辦呢？我們知道不同網段的主機通信，最基礎的就是要有對應的路由；而配置路由的方式有兩種，一種是靜態配置；但靜態配置這種方式太low，而且效率低下容易出錯；第二種方式就是動態學習；對于動態學習來說，我們怎么將到達B公司的靜態路由引入到ospf中呢？此時我們可以在RTA的OSPF行程下使用import-router static命令將RTA上的靜態路由引入到ospf中，讓其他OSPF路由器能夠學習到；
實驗：如下拓撲，配置ospf
提示：對于R3來說，lo3并不在ospf行程中宣告；我們通過匯入的方式R1和R2能夠學習到3.3.3.3的路由；

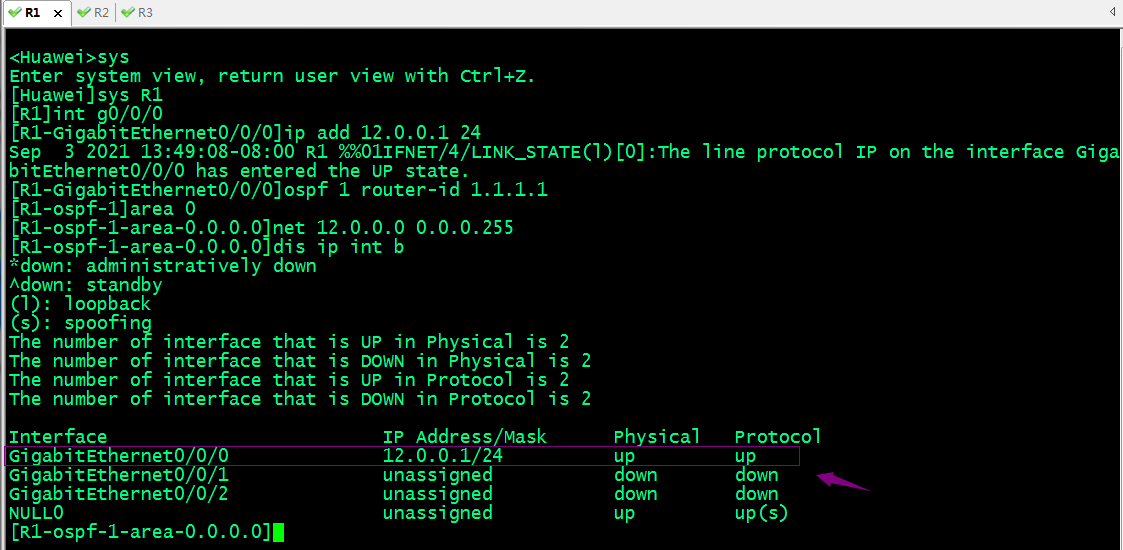

R1的配置
sys sys R1 int g0/0/0 ip add 12.0.0.1 24 ospf 1 router-id 1.1.1.1 area 0 net 12.0.0.0 0.0.0.255View Code

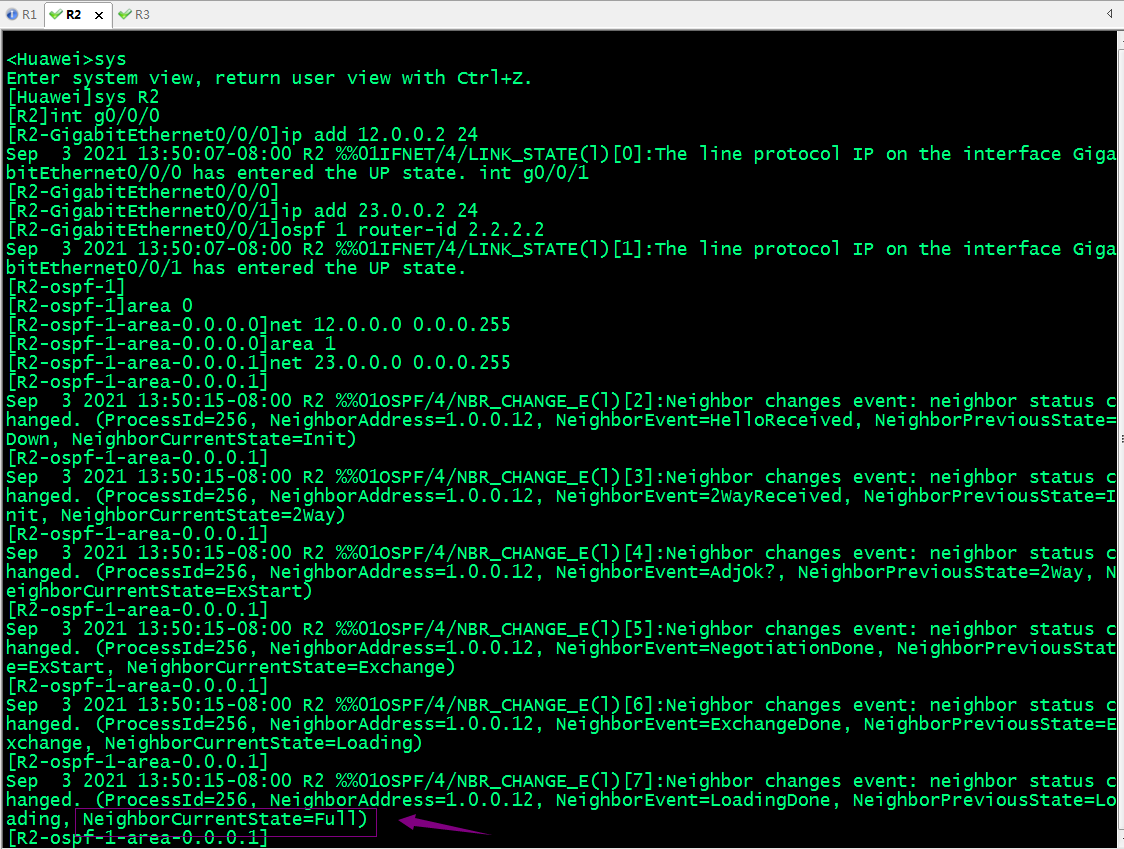

R2的配置
sys sys R2 int g0/0/0 ip add 12.0.0.2 24 int g0/0/1 ip add 23.0.0.2 24 ospf 1 router-id 2.2.2.2 area 0 net 12.0.0.0 0.0.0.255 area 1 net 23.0.0.0 0.0.0.255View Code

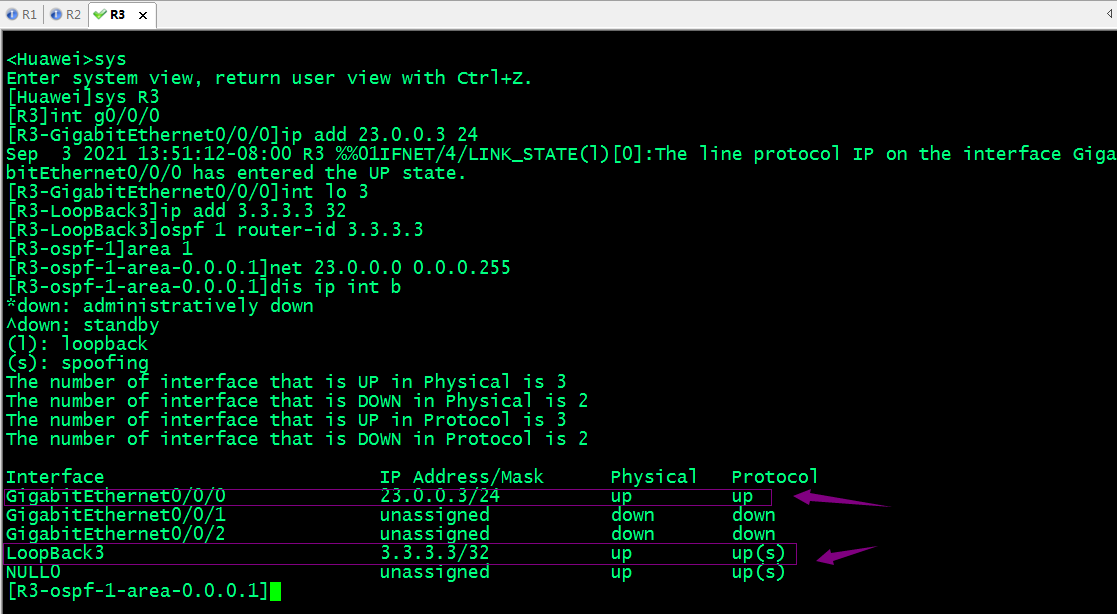

R3的配置
sys sys R3 int g0/0/0 ip add 23.0.0.3 24 int lo 3 ip add 3.3.3.3 32 ospf 1 router-id 3.3.3.3 area 1 net 23.0.0.0 0.0.0.255View Code

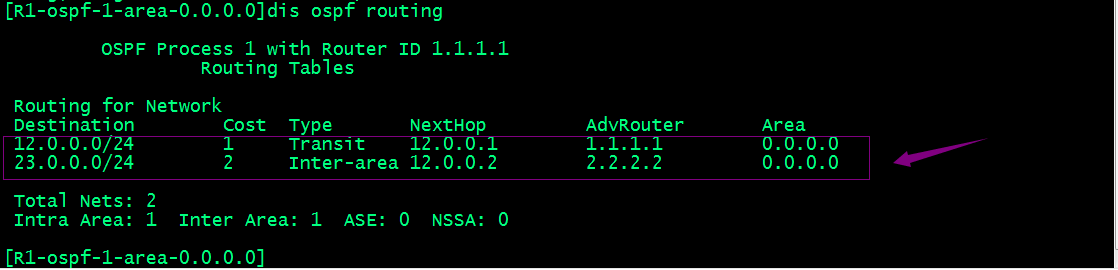

在R1上查看ospf路由表
提示：可以看到R1上沒有到達3.3.3.3的路由；此時如果R1要想和3.3.3.3通訊，除了寫靜態路由外，我們也可以將R3上的直連路由匯入到ospf中；
在R3上匯入直連路由至ospf中
提示：我們在R3的ospf行程下使用import-route dir命令就直接將R3的直連路由匯入到ospf中，此時對于R1和R2來說就能通過ospf學習到到達3.3.3.3的路由；

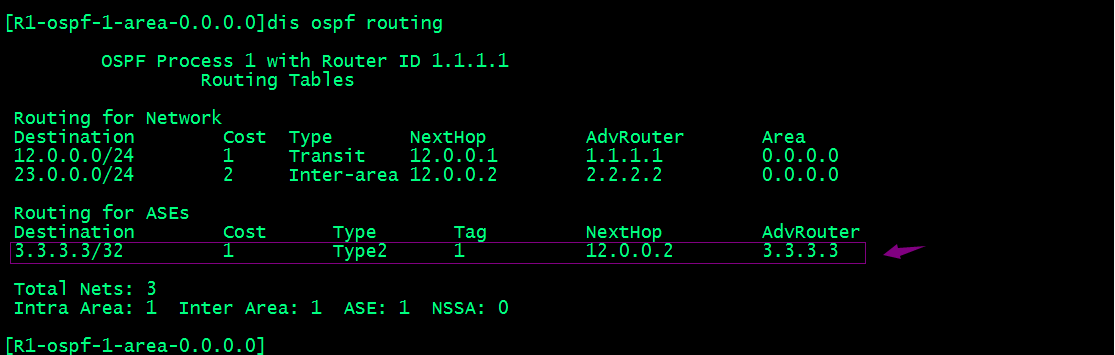

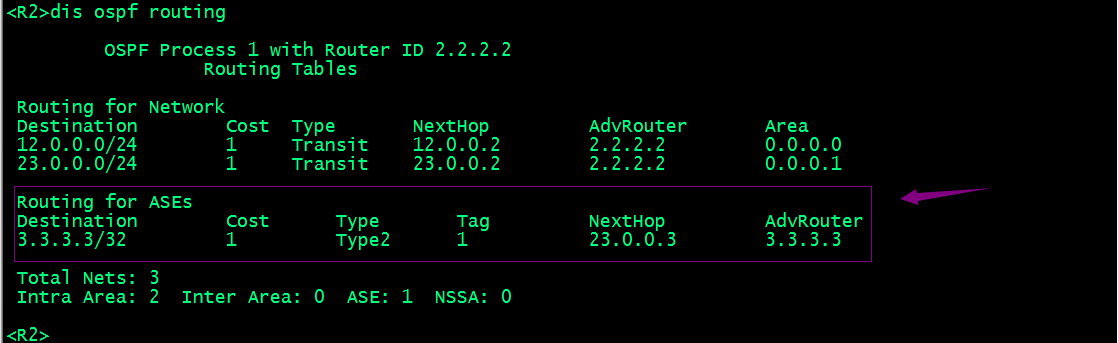

驗證：在R1或R2上查看ospf路由表，看看是否學習到3.3.3.3的路由呢？
提示：可以看到此時R1和R2都學習到了對應到達3.3.3.3的路由；從上面的顯示可以看到對于3.3.3.3這條路由來講，并不是原生ospf中的路由，而是通過匯入的方式學習到的，所以它這里直接告訴我們3.3.3.3是外部路由（ase）;

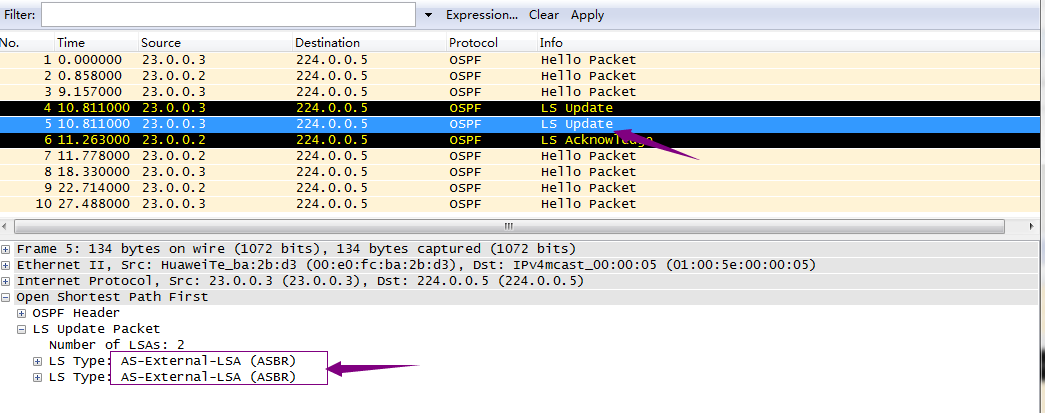

在R1上抓包，看看對應LSA內容

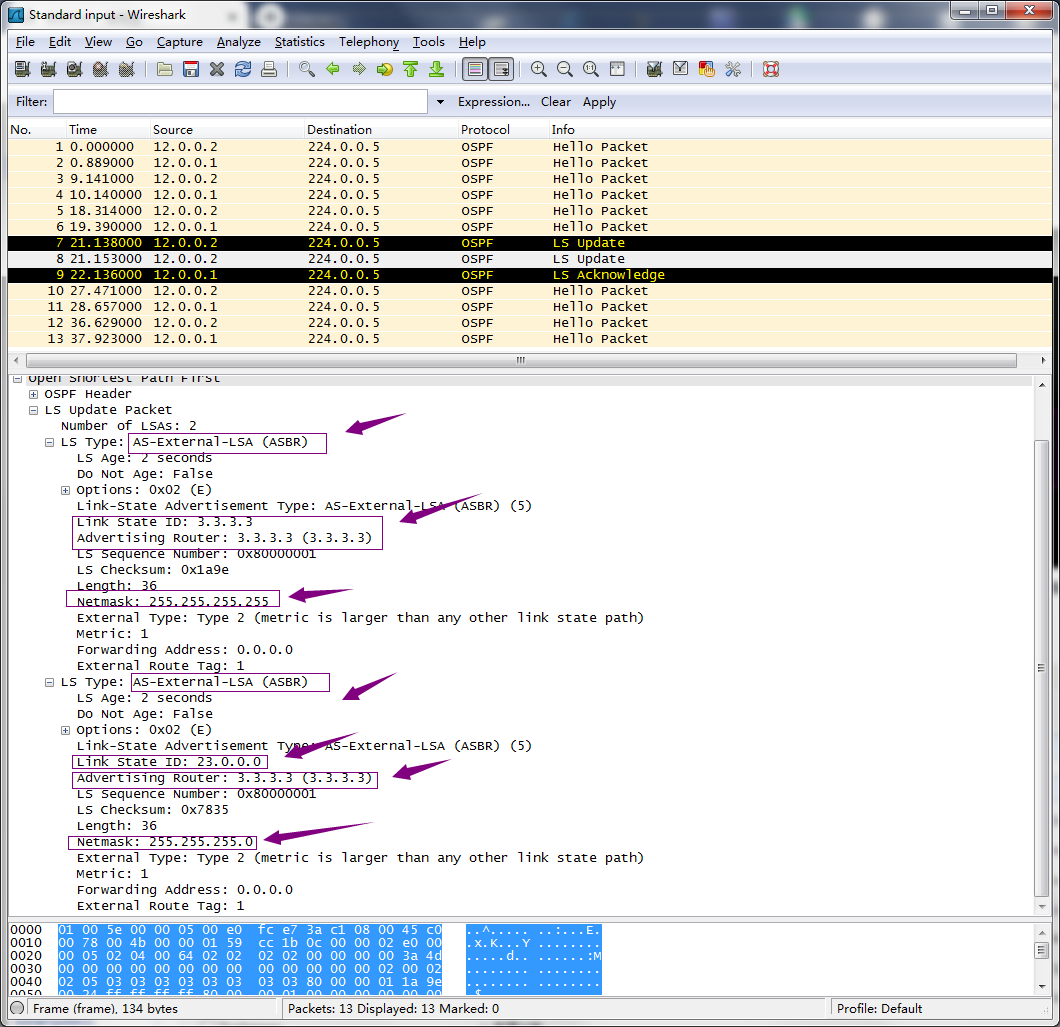

提示：我們在R1上抓包，抓到了2個LSA，其型別為AS-External-LAS；該LSA描述了目標網段，宣告者以及掩碼；感覺和3類LSA沒有區別；其實該LSA本質上和3類LSA沒有什么不同，作用都是傳遞路由，不同的是，三類LSA產生者是ABR，從一個區域到另一個區域，對應ABR會將對應LSA的宣告者進行修改；而5類LSA的產生者是ASBR，從一個區域到另一個區域對應宣告者并不會變化，即五類LSA的泛洪范圍是整個AS內部；那么問題來了，對于不是和ASBR同區域的路由器怎么知道ASBR呢？如上圖，R1和R3不再同一個區域，那么R1怎么知道R3的呢？

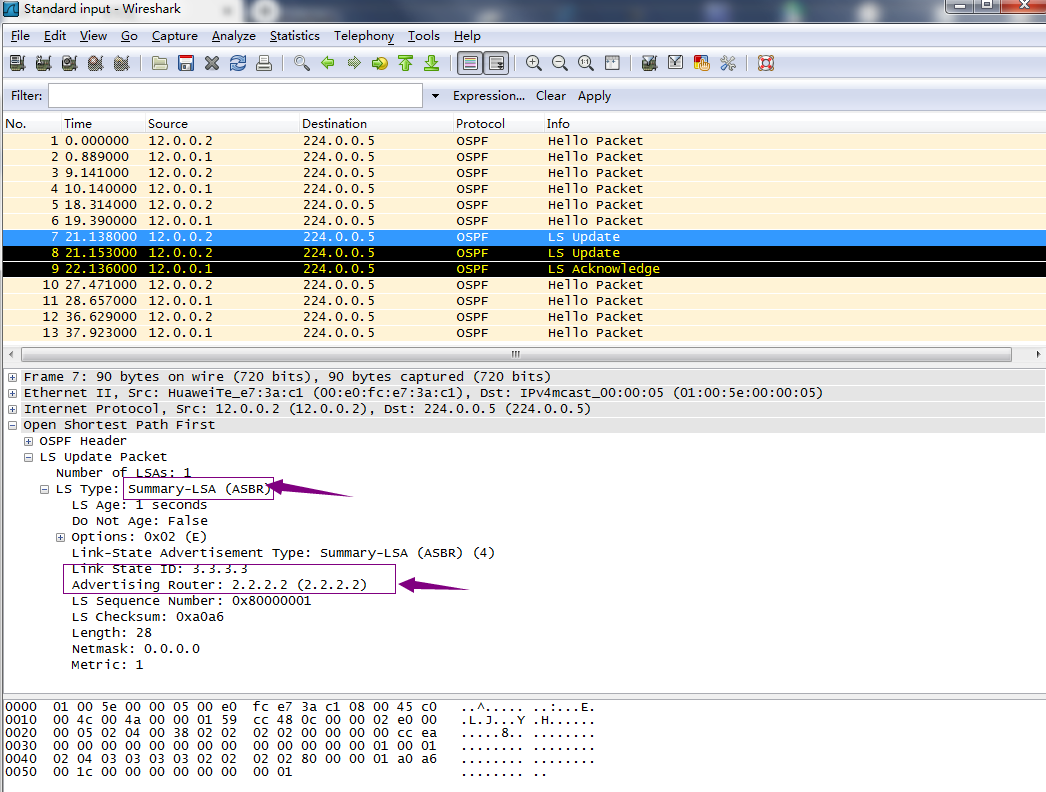

提示：我們在R1上除了抓到了五類LSA，還抓到了上圖中LSA型別為ASBR-summary-LSA的LSA；其中宣告者是R2，內容就是描述了R3的router id；其實該LSA的作用很簡單，我們上面描述了和ASBR不在同區域的其他區域路由器光憑五類LSA并不能找到ASBR；而4類LSA的作用就是輔助和asbr不在同區域的其他路由器找到ASBR；當ospf路由器收到此類LSA，它會把對應從ASBR學習到的路由，下一跳指向4類LSA宣告者；這樣一來對于和ASBR不在同區域的其他路由器就能知道怎么去找到ASBR；簡單講五類LSA就是在整個as內部傳播，其宣告者為ASBR；作用就是描述外部路由資訊；4類LSA的作用是輔助和ASBR不在同一區域的其他路由找到ASBR；其宣告者為ABR；傳播范圍是ABR所連接的區域（除ASBR所在區域）；

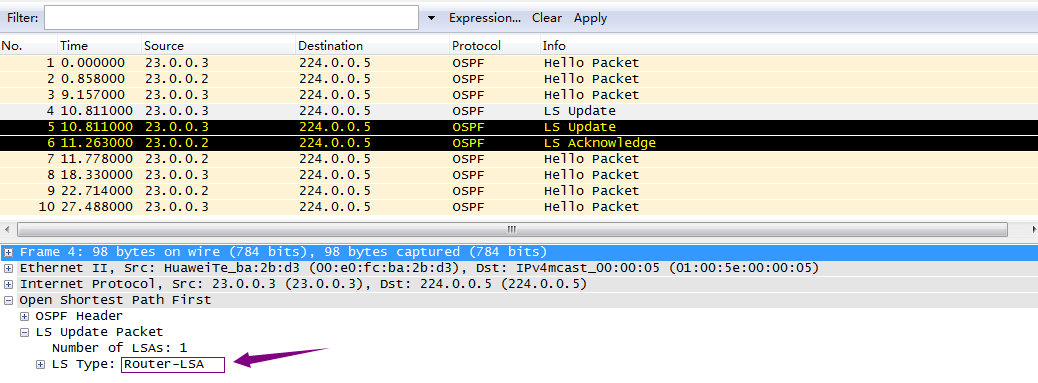

在R3上抓包，看看是否有4類lsa產生？
提示：可以看到在R3上抓包并沒有4類LSA產生，其原因是R3就是ASBR；其實和R3 在同一區域的其他路由器也不會抓到4類LSA，因為對于和ASBR在同區域的路由器，可以根據一類LSA就能找到對應ASBR，根本用不到4類LSA的輔助；這里還需要注意一點，五類LSA和3類LSA一樣，一條LSA只能描述一條網段的路由，所以有多少外部路由引入，對應就會有幾條5類LSA；

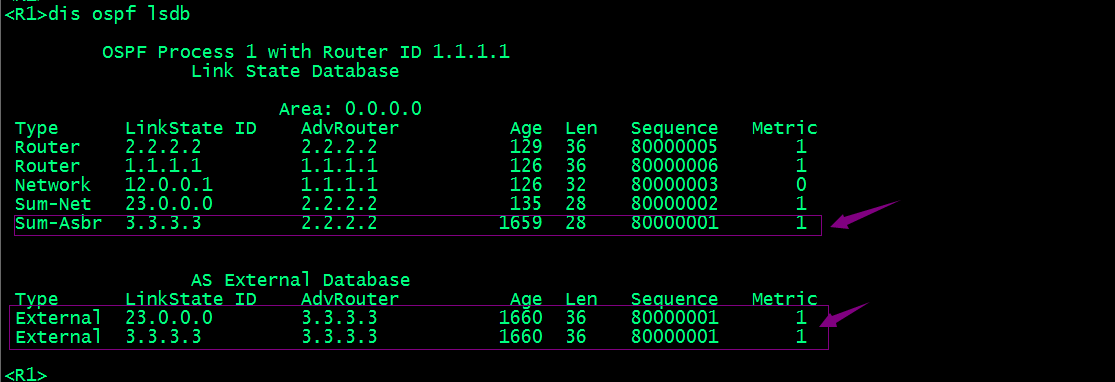

在R1上查看lsdb

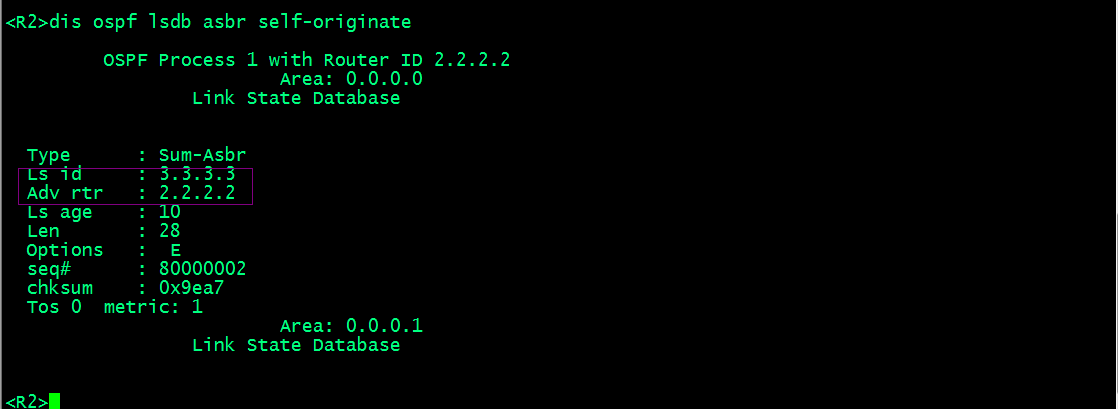

在R2上查看發送的4類LSA內容
提示：lsid用于描述ASBR的router id；adv rtr 用于描述產生4類LSA的abr的router id；

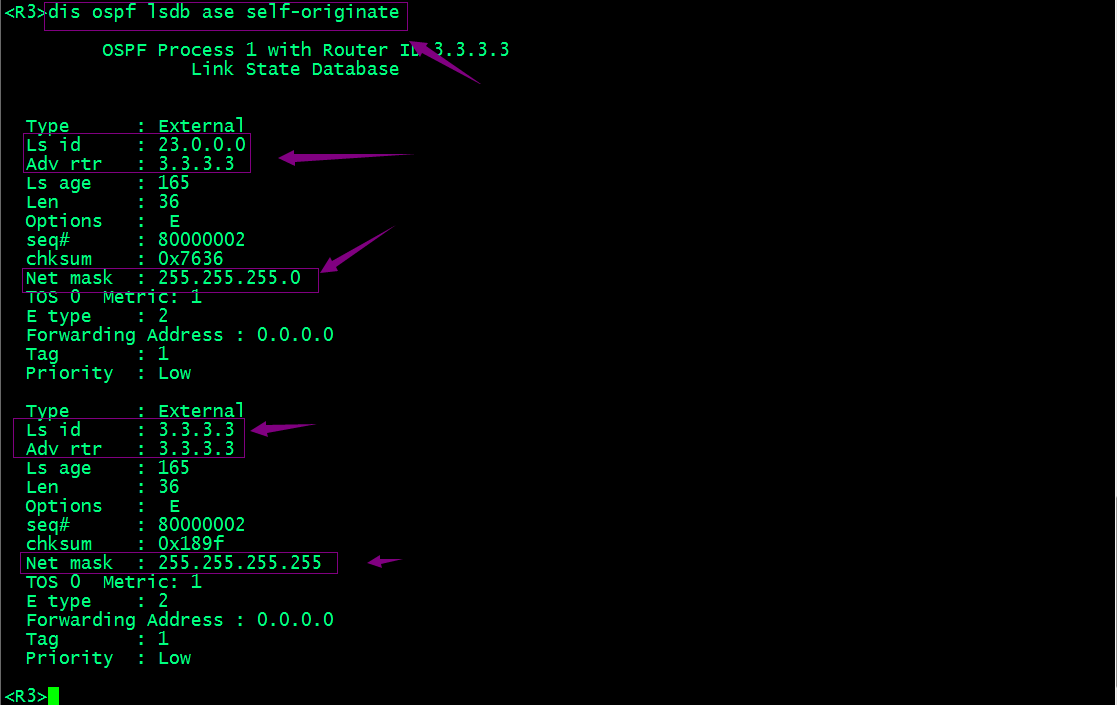

在R3上查看自己發送的五類LSA
提示：五類LSA中lsid是用來描述對應目標網路地址，adv rtr用來描述ASBR的router id，net mask用來描述對應目標網路的子網掩碼；
總結：4類和5類LSA只會有外部路由引入時才會產生，其中5類LSA是由asbr產生，傳播范圍是整個AS（宣告者不會發生變化）；其作用是描述外部路由資訊，一條LSA只能描述一個網段的路由；對于4類LSA來說，它是由abr產生，傳播范圍是abr所在區域（除asbr所在區域），當其他區域ABR收到4類LSA時，對應ABR會像3類LSA一樣處理，修改宣告者，然后再向對應區域泛洪；4類LSA的作用是描述怎樣能找到ASBR，4類LSA只會產生在非asbr所在區域；
