正文：

由于是檔案映射，所以必然少不了這幾位主角：FILE_OBJECT、SEGMENT、SECTION、CONTROL_AREA，外加用戶層訪問記憶體的入口VAD（BITMAP就不提了它只是VAD的一種“快取”方式），由于上述文章中沒有過多的提及關于檔案映射的這塊內容，所以我必須自己在nt!NtCreateUserProcess函式流程的海洋中尋找與這些物件相關的函式影子，

尋找相關流程思路：

研究系統：由于頭鐵，所以直接拿了一個Win10 x64 1909或20HX的版本研究（搭建虛擬機太麻煩），所以我就以此版本為研究物件，

尋找相關函式的思路有兩種：

第一種，對特定物件中的特定欄位進行下斷點（這種需要知道相關物件的創建時機），然后進行堆疊回溯查看周圍的堆疊情況，

第二種，直接從頭開始從下找，人肉篩選其重點函式（參考之前一些前輩的文章），

我選擇的是第二種，但是也參考了一些技巧，首先我對nt!NtCreateUserProcess函式進行下斷點，斷下后，使用 uf /c /D 地址，查看此函式的的下一層的函式呼叫關系，然后進行人肉篩選一些不重要的函式，

uf /c /D 地址

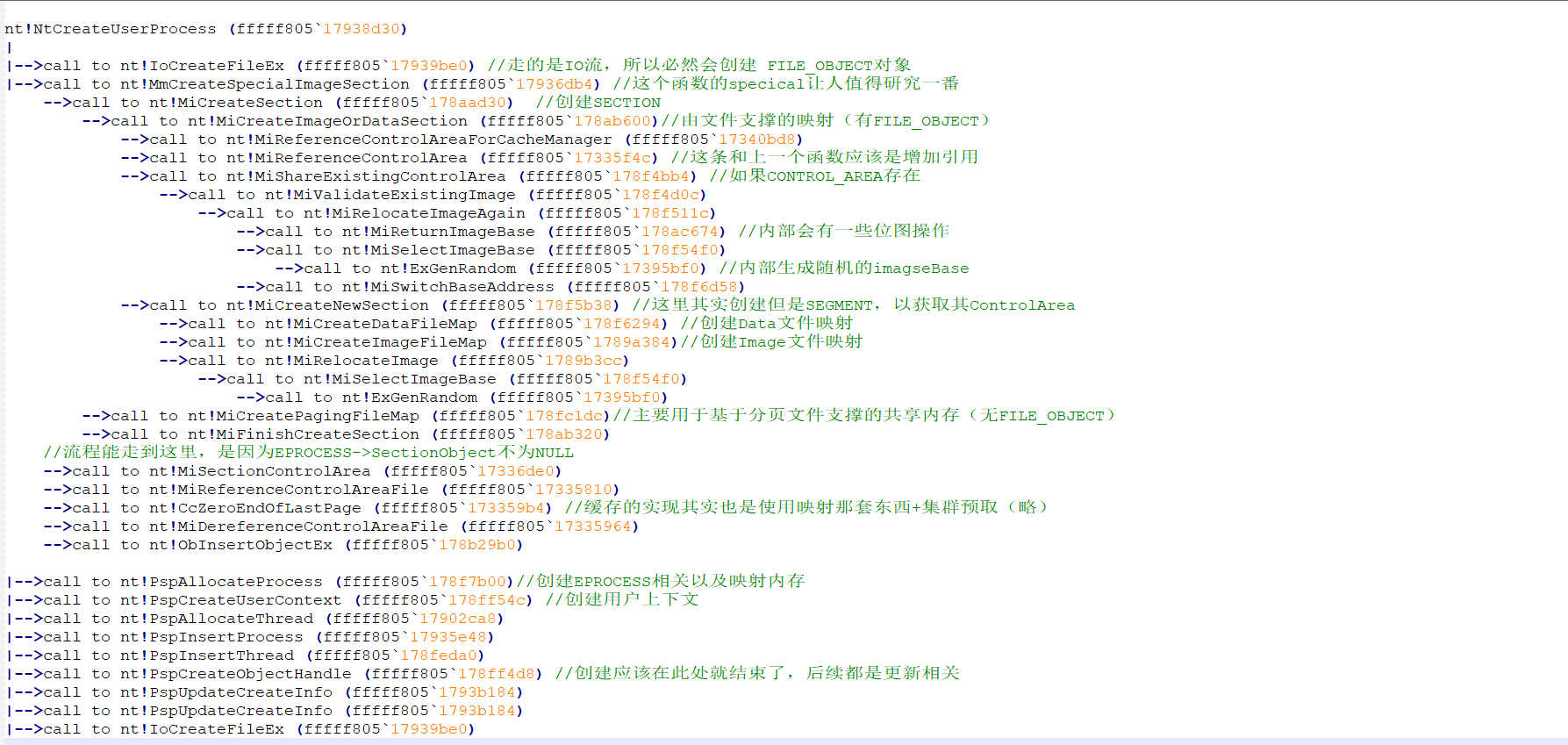

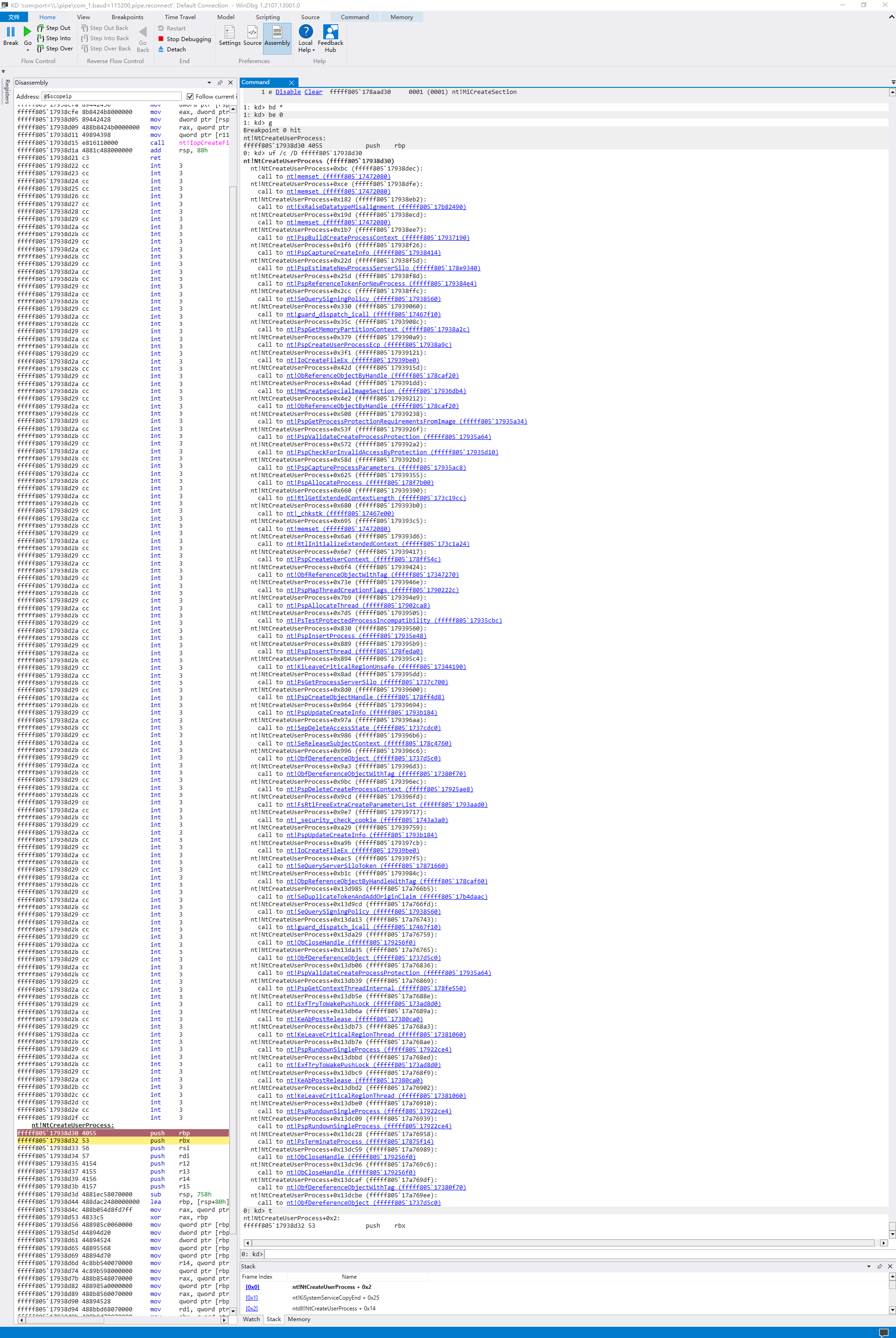

結果如下圖：

篩選規則很簡單，就是對一些解參考、記憶體操作、引數檢查的函式一律PASS掉，因為我們的核心是檔案映射相關（這里參考《64位Windows創建64位行程逆向分析》系列），

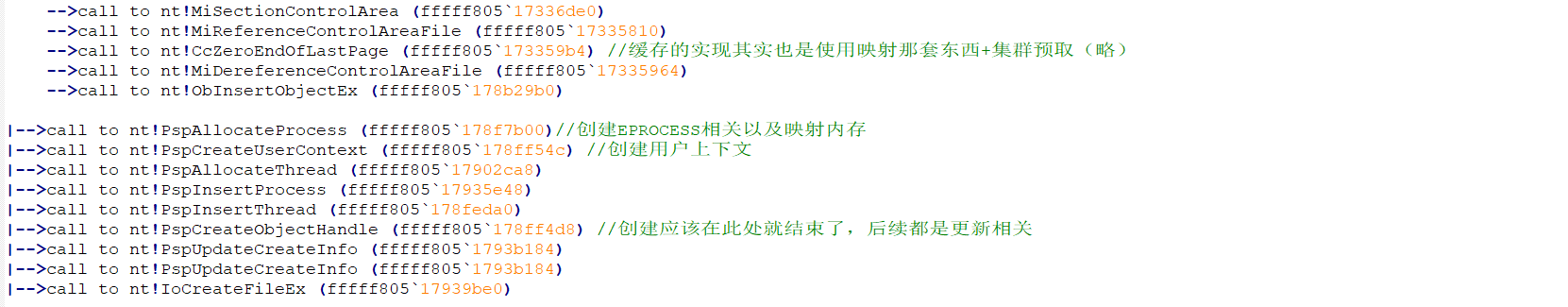

經過篩選最終如下圖（此時還沒有動態除錯哦~）：

開始除錯驗證流程和探究其細節：

提出問題和猜想：

由于在《XX之NTDLL隨機化“逆向”（XP系統）》文章中我提到了，在Win7乃至Win10中，有3種情況：

將一個exe程式重復啟動，查看其基址

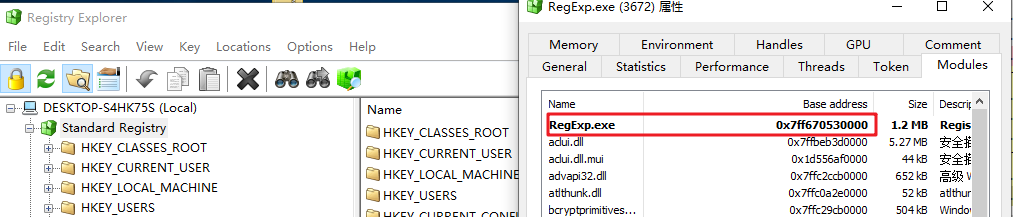

第一次啟動：

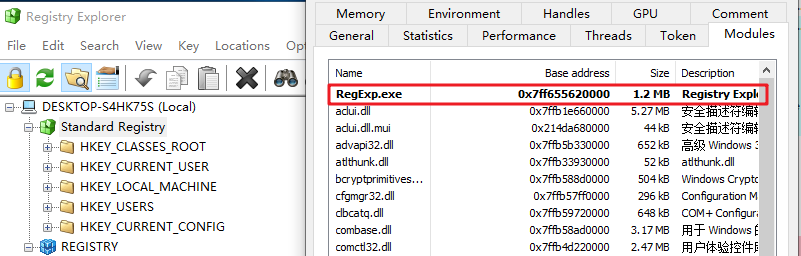

在桌面移動一下坐標再次啟動：

將一個exe移動一下再回到原來位置啟動，查看其基址，

第一次啟動：

此時，我將這個exe移動（剪切的方式）到某個盤符下，再移動回來，

很明顯，此時，對于同一個軟體這個基址就發生了變化，

通過修改exe一些位元組，進行重新運行

沒改之前運行：

修改一些位元組：

很明顯，此時，exe在一個位置，但是其內容發生了變化，也會導致其基址改變，

通過這三個實驗我想提出的觀點是：對于檔案加載是存在“快取”機制的，而問題是如何進行快取呢？這是下文開始探討的問題，

除錯相關流程分析：

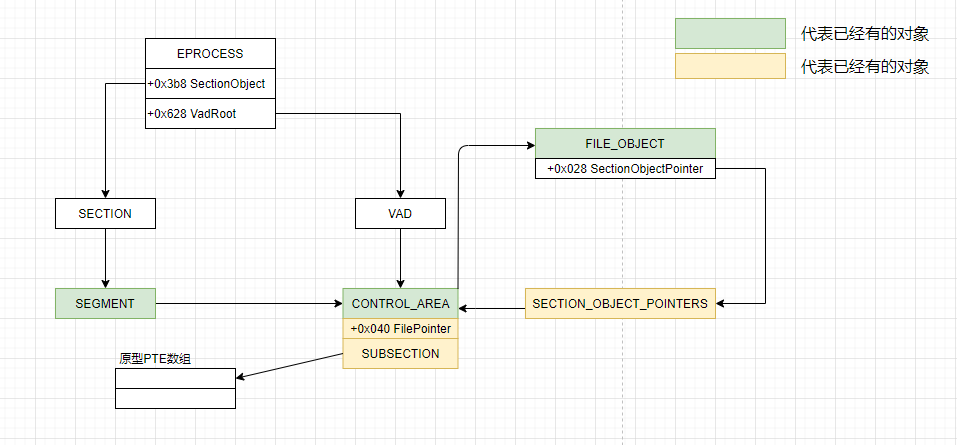

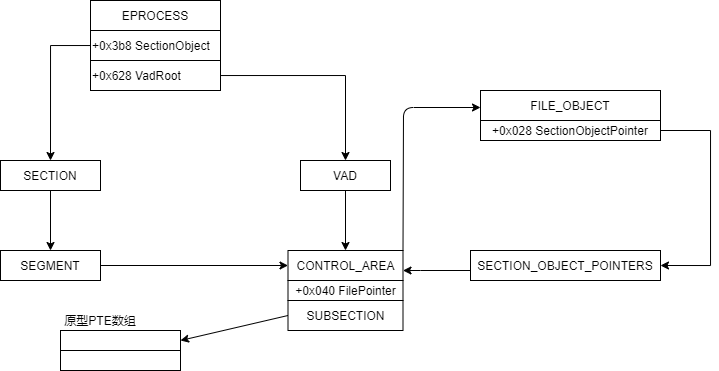

首先我給出各個物件的框架關系圖：

接下來按照所過濾的函式流程開始逐層分析，驗證上面圖片中物件的關系和尋找如何進行“快取”？

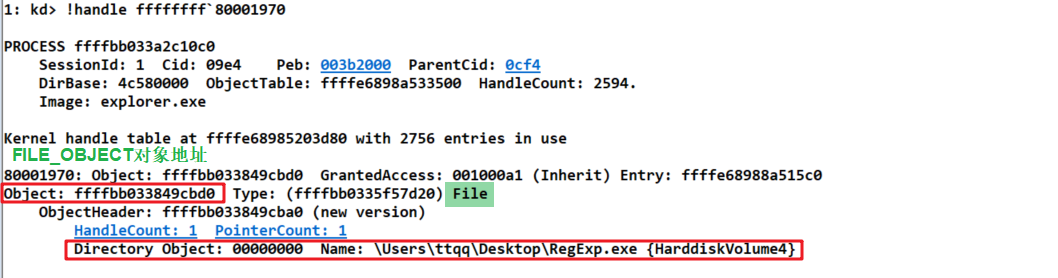

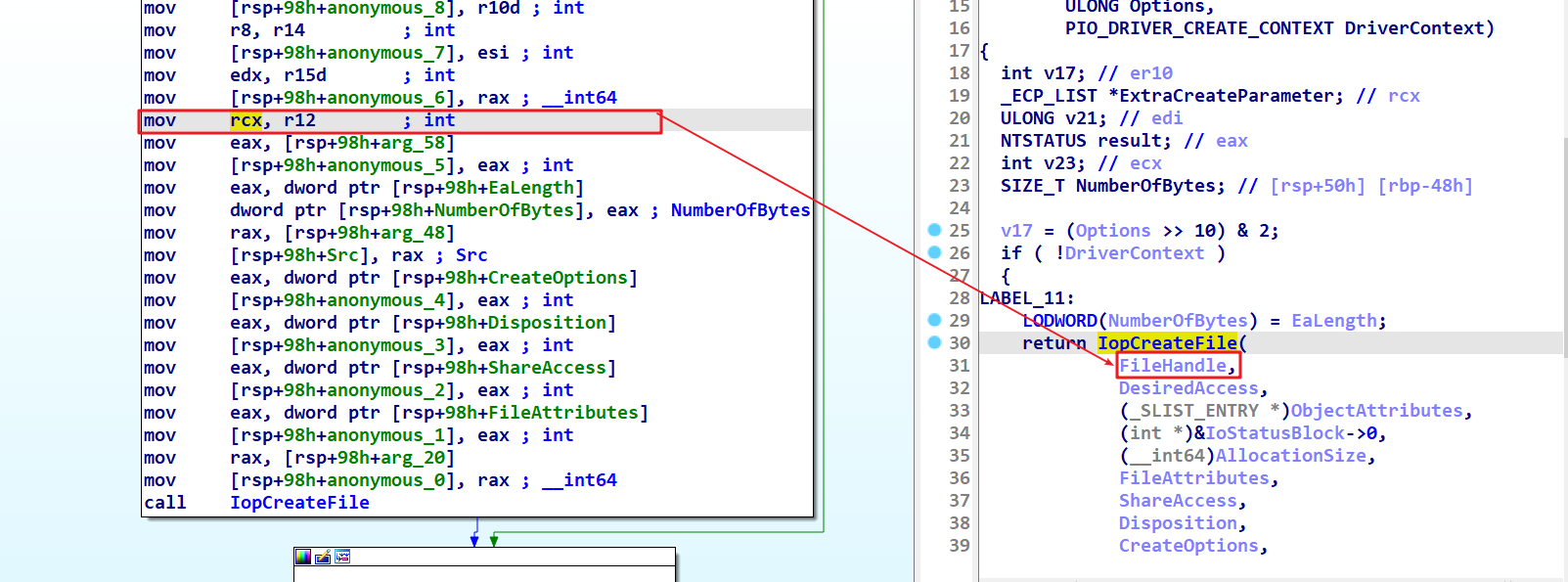

第一個分析的便是：IoCreateFileEx函式，該函式會生成一個FILE_OBJECT物件，通過分析可以得出IopCreateFile的第一個引數是file_object的Handle，所以只需跟蹤即可，

經過分析會得出以下結果：

此時已經產生FILE_OBEJCT、SEGMENT、CONTROL_AREA物件，此時圖形更新為：

由于此時還沒有創建EPROCESS和SECTION物件，所以用戶層是無法看到映射的內容的，所以重點就在于nt!MmCreateSpecialImageSection函式的身上，

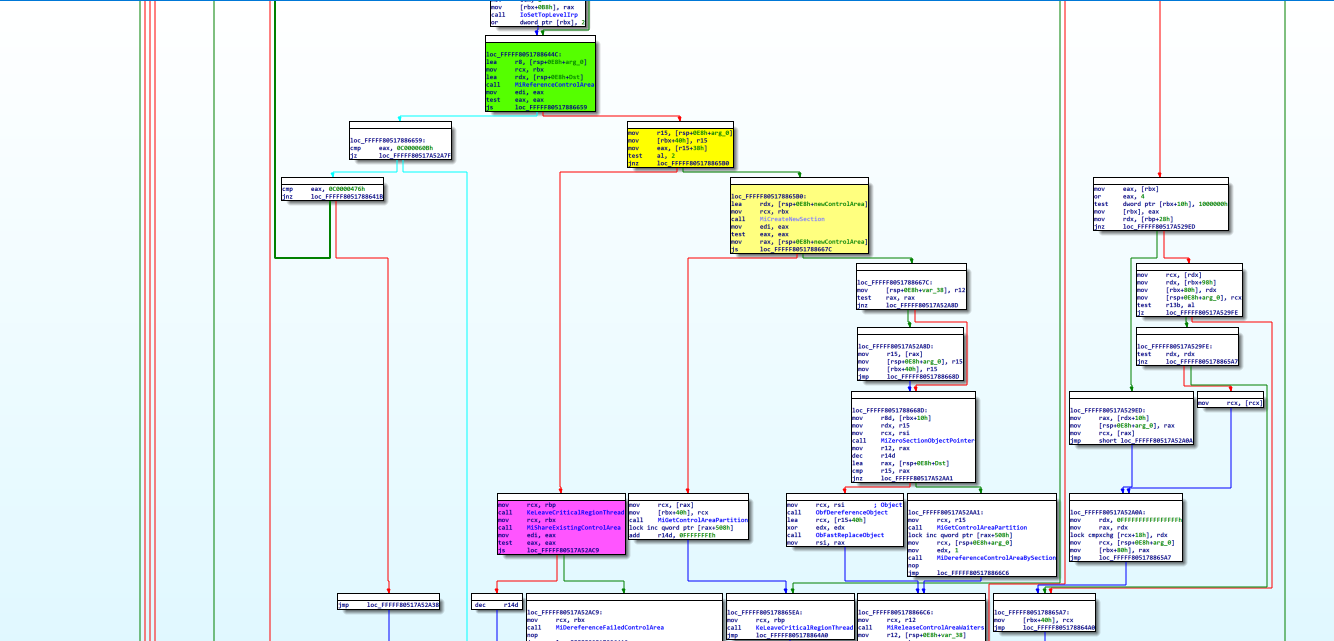

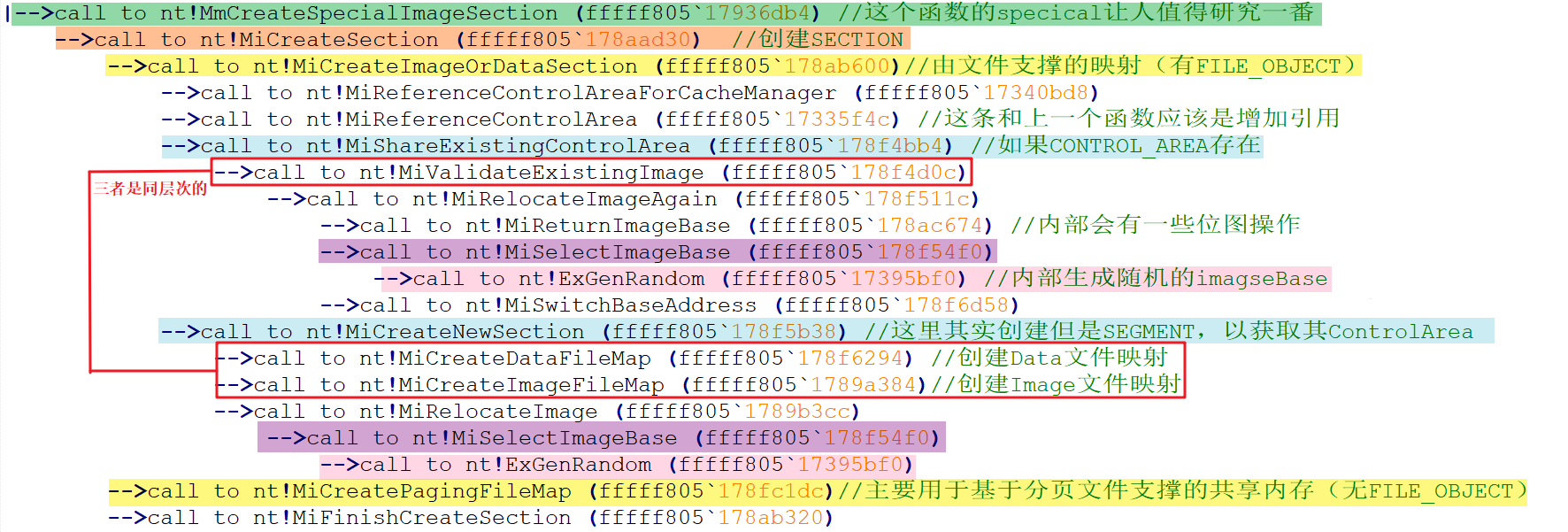

我先簡單的劃分一下，可以看的更清楚一些，最終圖如下：

由于我是直接運行了一個exe程式，所以必然流程走的是MiCreateImageOrDataSection函式，

struct CREATE_SECTION_PACKET
{
    ULONG Flags;
    DWORD Unknown04;
    POBJECT_ATTRIBUTES InputObjectAttributes;
    ULONG AllocateAttributes;
    ULONG InputAllocationAttributes;
    UCHAR InputSectionSignatureLevel;
    BYTE Unknown19;
    WORD Unknown1A;
    ULONG InputSectionPageProtection;
    ULONG PageProtectionMask;
    DWORD Unknown24;
    HANDLE InputFileHandle;
    PFILE_OBJECT InputFileObject;
    PFILE_OBJECT FileObject;
    CONTROL_AREA* SectionControlArea;
    KPROCESSOR_MODE InputPreviousMode;
    BYTE Unknown49[67];
    DWORD Unknown8C;
    SECTION* SectionObject;
    PLARGE_INTEGER MaximumSize;
    PACCESS_TOKEN InputToken;
    DWORD InputSessionId;
    DWORD UnknownAC;
    MI_PARTITION* Partition;
    PIRP TopLevelIrp;
    BYTE UnknownC0;
    BYTE UnknownC1[3];
    DWORD UnknownC4;
};

NTSTATUS __fastcall MiReferenceControlArea(
    CREATE_SECTION_PACKET* CreateSectionPacket,
    CONTROL_AREA* ControlArea,
    CONTROL_AREA** ControlAreaOut)
{
    CONTROL_AREA* controlArea;
//...
    fileObject = CreateSectionPacket->FileObject;
    /*
        檢索Section Object指標， 如果 SEC_IMAGE 使用 ImageSectionObject 否則使用 DataSectionObject
    */
    controlArea = fileObject->SectionObjectPointer->DataSectionObject;
    if ((CreateSectionPacket->AllocateAttributes & SEC_IMAGE) != 0)
    {
        controlArea = fileObject->SectionObjectPointer->ImageSectionObject;
    }
//...
//
// 一些非常丑陋的鎖回圈和驗證，
//
//...
            *ControlAreaOut = controlArea;
            return STATUS_SUCCESS;
//...
}


NTSTATUS __fastcall MiCreateImageOrDataSection(
    CREATE_SECTION_PACKET* CreateSectionPacket)
{
    NTSTATUS status;
    PFILE_OBJECT fileObject;
    CONTROL_AREA controlArea;
    CONTROL_AREA* newControlArea;
//...
    fileObject = CreateSectionPacket->InputFileObject;
    if (fileObject)
    {
        //
        // 已經提供了檔案物件，請使用它，
        //
        goto HaveFileObject;
    }
    if ((allocationAttributes & SEC_LARGE_PAGES) == 0)
    {
        //
        // 從輸入檔案句柄獲取檔案物件，
        //
        status = ObReferenceObjectByHandle(
                     CreateSectionPacket->InputFileHandle,
                     MmMakeFileAccess[CreateSectionPacket->PageProtectionMask & 7],
                     IoFileObjectType,
                     CreateSectionPacket->InputPreviousMode,
                     &fileObject,
                     NULL);
        if (!NT_SUCCESS(status))
        {
            goto Exit;
        }
        if (!fileObject->SectionObjectPointer)
        {
            //
            // 如果使用了檔案句柄并且沒有為它創建的節，這是一個失敗條件，
            //
            status = STATUS_INVALID_FILE_FOR_SECTION;
            goto Exit;
        }

:HaveFileObject
//...
        //
        // 在資料包和本地 CONTROL_AREA 中存盤一些資訊以維護狀態以供進一步呼叫，
        //
        ObfReferenceObject(fileObject);
        CreateSectionPacket->FileObject = fileObject;
        controlArea.u.LongFlags = 2;
        controlArea.FilePointer.Value = fileObject;
        newControlArea = NULL;
//...
        while (1)
        {
//...
            //
            // Go reference the correct control area.
            // 去參考正確的控制區域，
            //
            status = MiReferenceControlArea(CreateSectionPacket,
                                            &controlArea,
                                            &sectionControlArea);
            if (NT_SUCCESS(status))
            {
                break;
            }
            if ((status == 0xC000060B) || (status == 0xC0000476))
            {
                //
                // The control area is not charged or is invalid.
                // 這個控制區域已經無效
                //
                goto Exit;
            }
        }
        CreateSectionPacket->SectionControlArea = sectionControlArea;
        if ((sectionControlArea->u.LongFlags & 2) != 0)
        {
            //
            // 我們有section控制區域，其中將包含參考部分， 現在，去創建一個新的，
            //
            status = MiCreateNewSection(CreateSectionPacket,
                                        &newControlArea);
            if (NT_SUCCESS(status)))
            {
//...
                CreateSectionPacket->SectionControlArea = newControlArea;
                goto Exit;
//...
Exit:
//...
    return status;
}

偽代碼參考：https[:]//github.com/jxy-s/herpaderping/blob/main/res/DivingDeeper.md

首先會判斷是否存在FILE_OBEJCT物件，如果有的話直接跳轉，不需要再通過輸入的句柄獲取其FILE_OBJECT物件（沒有的話，需要走這一步），

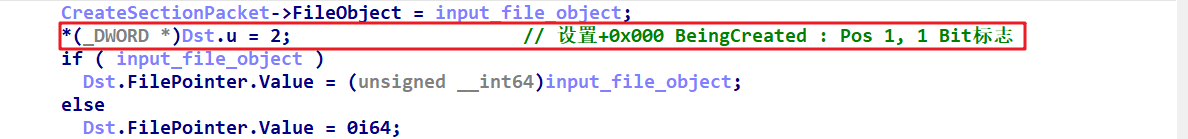

其次默認設定一些標志已經欄位，但是最重要的是BeingCreated標志位，

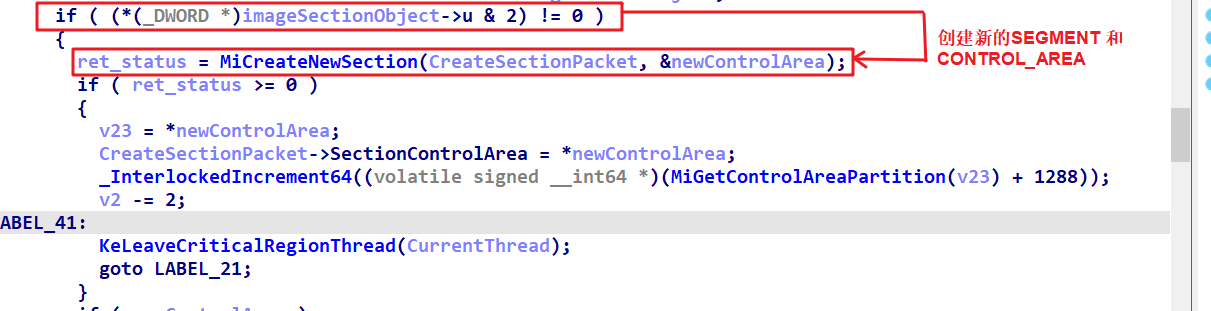

后續會根據此標志位(BeingCreated = 1)來判斷是否創建新的CONTROL_AREA，此時也會修改掉_SEGMENT.BaseAddress欄位，所以這里就不使用快取，

此時圖更新為：

實驗驗證：

先運行一個exe一次，然后記錄其基址：

然后在nt!NtCreateUserProcess中下斷，再次啟動該程式，跟蹤上述流程，并尋找_Segment.BaseAddress，

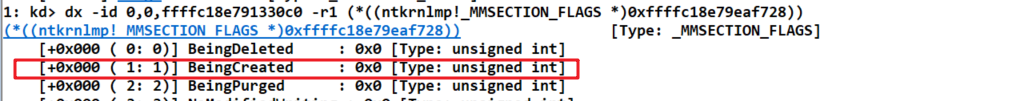

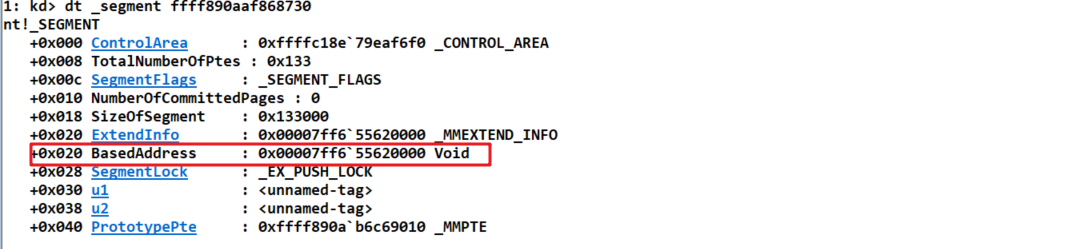

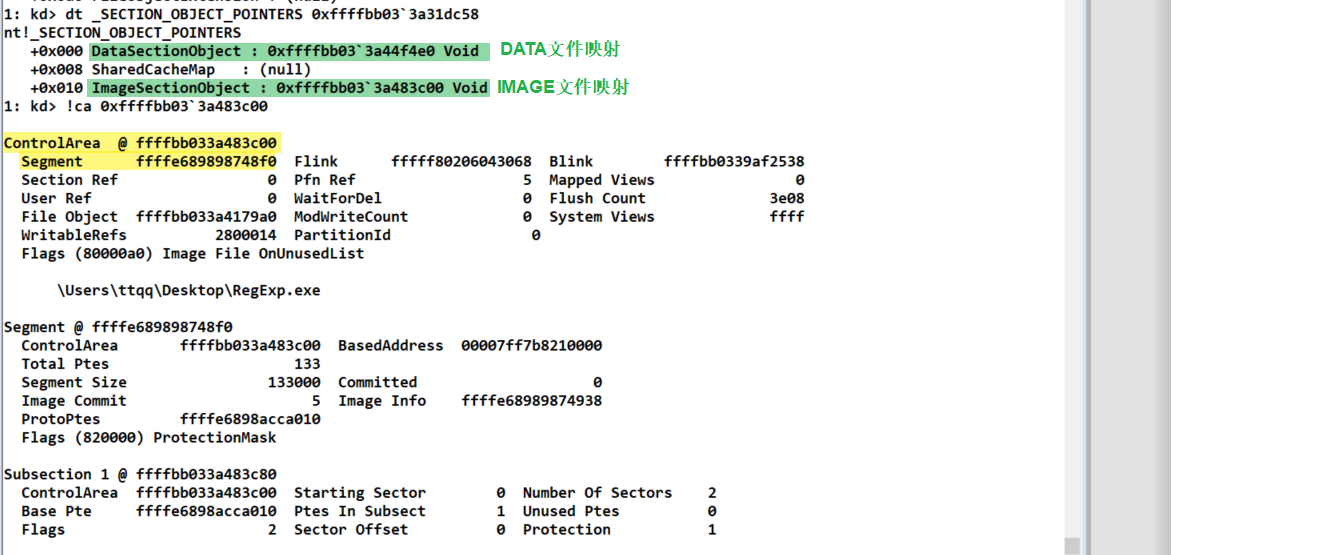

不難發現，第二次啟動程式使用了第一次啟動后快取的_SEGMENT，所以基址保持不變，并且查看BeingCreated標志，也會發現此時該標志為0，

接下來再次啟動該程式，并將其BeingCreated標志置為0，查看其基址又是如何的情景呢？（此時我是將提出的問題1,2合并來進行測驗），將exe剪切移動到一個位置后，再移動回來，查看其BeingCreated標志，

為了更加了解_SEGMENT.BaseAddress如何來的，所以繼續順著流程往下跟蹤，（注解：ImageBase來源于_SEGMENT.BaseAddress，所以我一般會混合稱呼，

對于新創建的SEGMENT流程來說：

nt!MiCreateNewSection->nt!MiRelocateImage->nt!MiSelectImageBase最終生成_SEGMENT.BaseAddress，

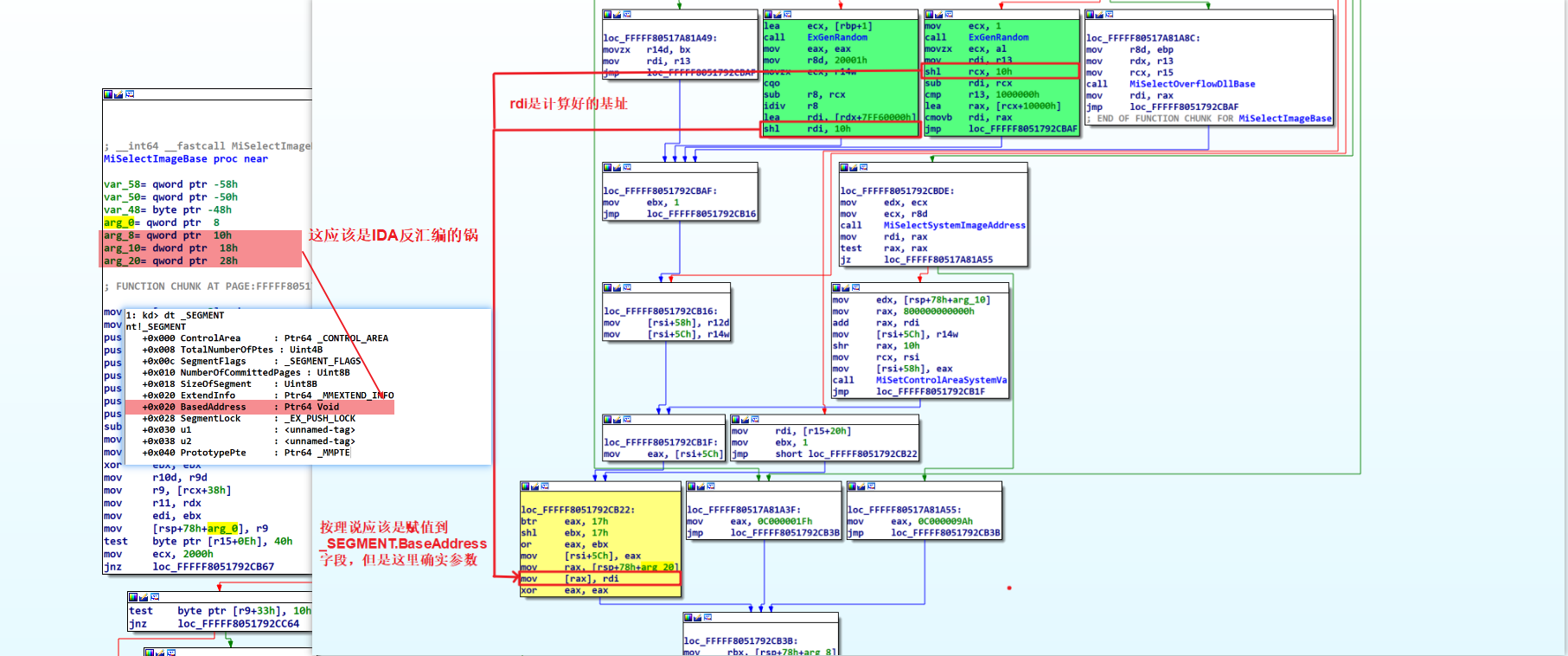

其中生成的演算法為：

充滿好奇心的同學，就如我一樣，肯定會心中產生一個疑問，那么便是為什么，這里會有兩種產生隨機地址的流程呢？那么讓我們繼續順藤摸瓜，向上查找

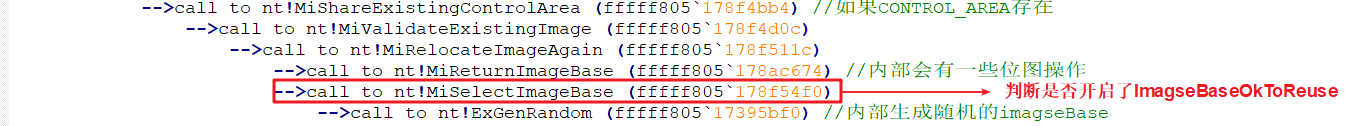

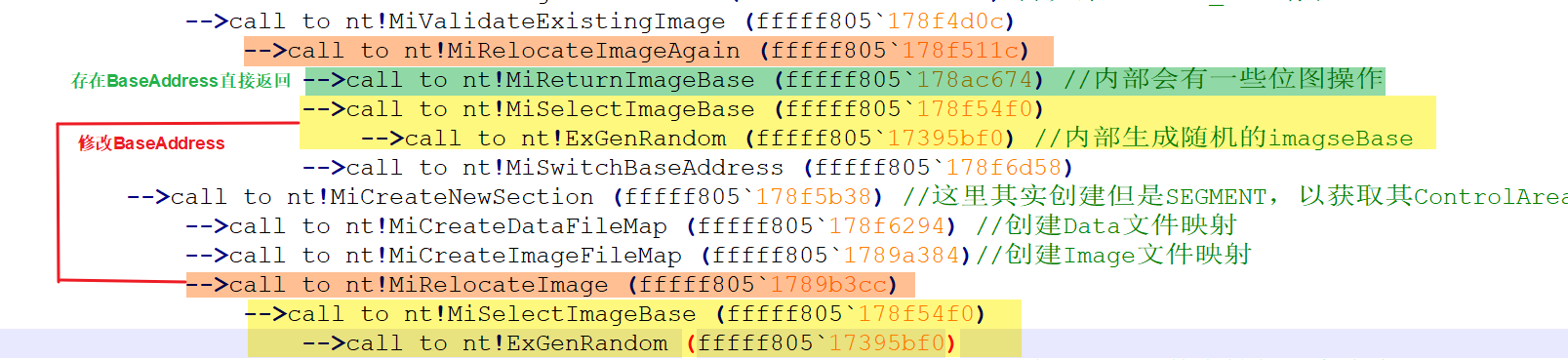

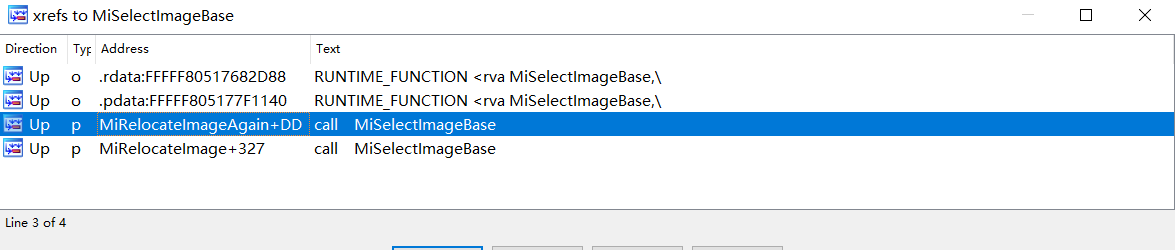

接著，就會尋找到如下圖的關系：

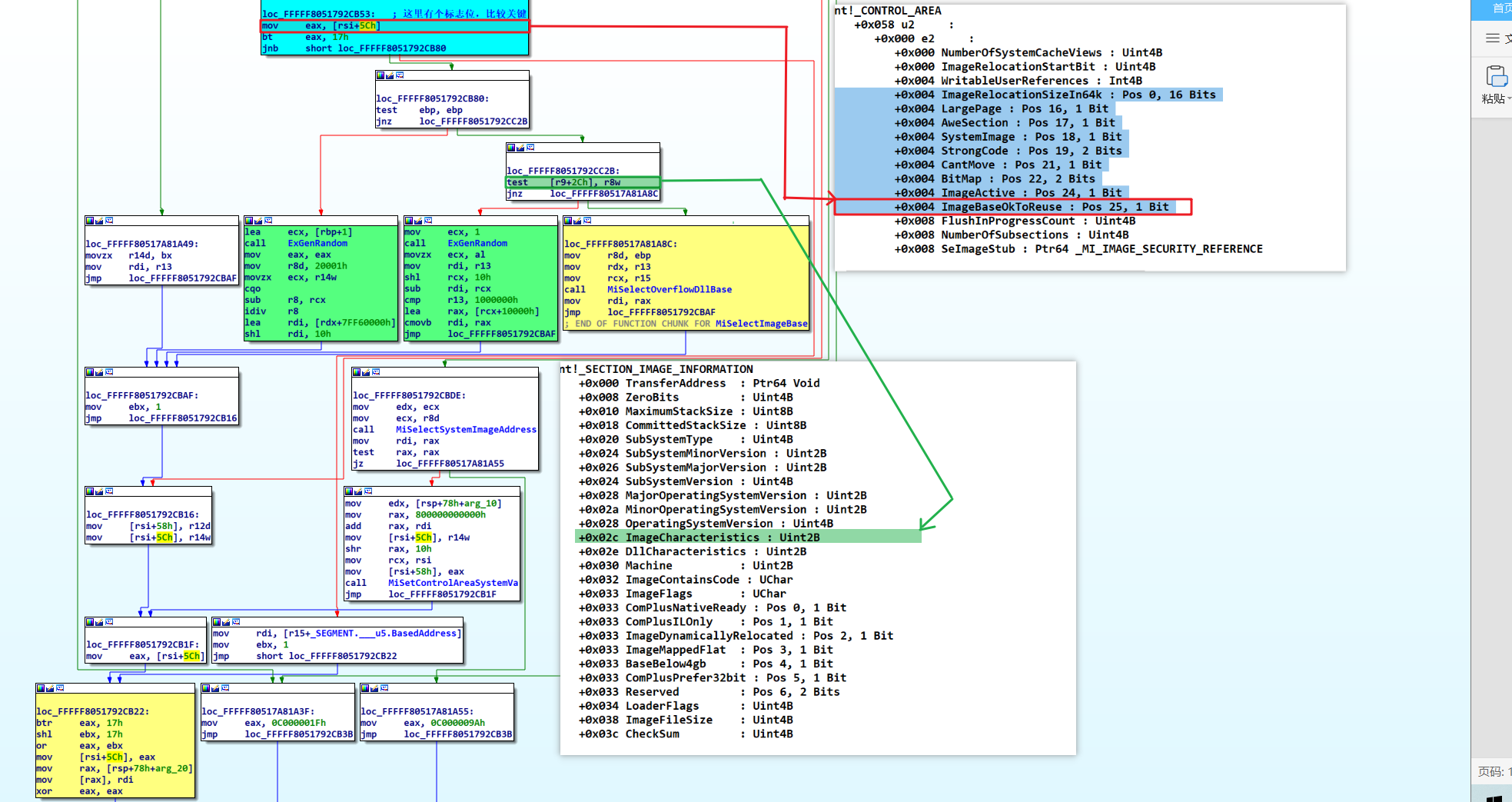

在nt! MiSelectImageBase會判斷_CONTROL_AREA.u2.e2.ImageBaseOkToReuse欄位是否為1，說明當這個欄位為1的時候，那么也會進行重定位，這個情況是發生在_CONTROL_AREA“快取的情況”下（為什么是這個情況呢？因為另一種情況會重新創建Segment），即發生下：

這就得出了一個結論，如果ImageBaseOkToReuse標志在置位的情況下，即時存在CONTROL_AREA的“快取”，那么也會進行重新計算BaseAddress，所以可以看到在這個分支中會出現一個獨特的函式，即：nt!MiSwitchBaseAddress，

當nt!MiSelectImageBase回傳后，會回傳到nt!MiRelocateImageAgain函式中，

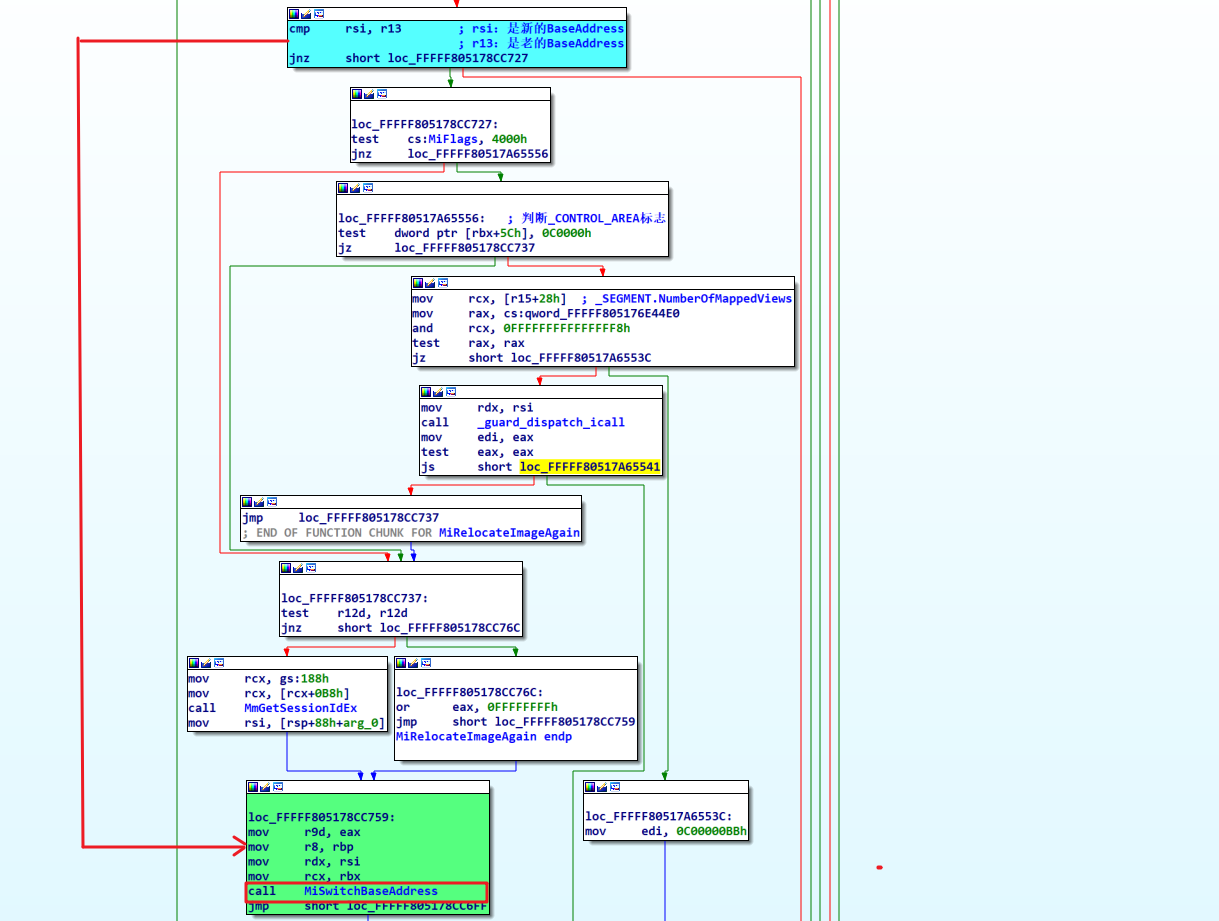

nt!MiRelocateImageAgain函式會判斷回傳的BaseAddress值與原來的_SEGMENT.BaseAddress中的值是否一致，如果不一致的話，那么就會呼叫nt!MiSwitchBaseAddress 函式更新_SEGMENT，

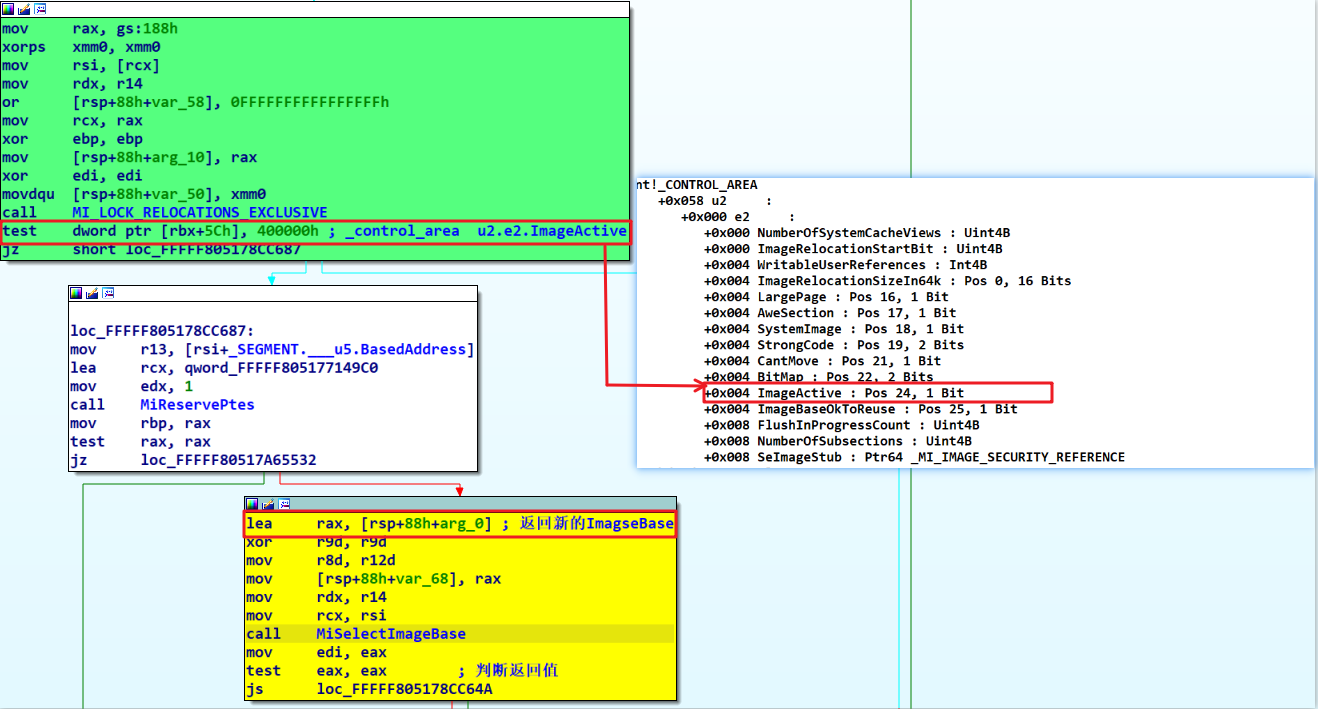

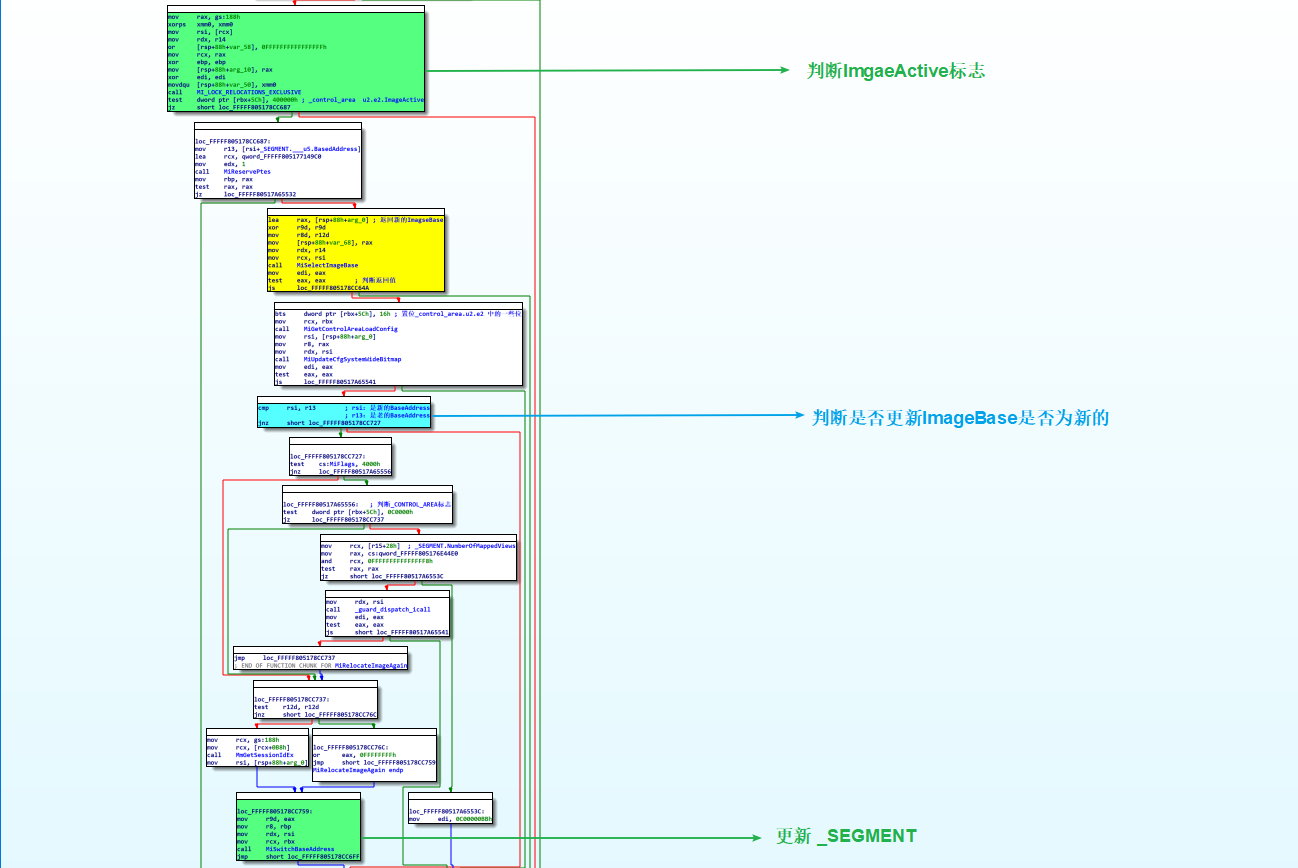

但是這里還有一個小細節，就是它會判斷ImageActive標志位，這個位顧名思義(我猜的)，代表的是當前行程是否存活，為了突出重點，所以我標出了流程中關鍵的部分，具體圖如下：

細分析如下：

在nt!MiRelocateImageAgain函式中，首先判斷 _control_area .u2.e2.ImageActive，是否為1（即）當前行程是否存活，如果不是退出狀態，則會呼叫nt!MiSelectImageBase函式來獲取基址，

如果獲取到新的BaseAddress后，則將其和老的進行比較，不相同，則呼叫 nt!MiSwitchBaseAddress來更新_SEGMENT，

對于其他的流程，后續總結的時候簡要說明一下，nt!PspAllocateProcess函式流程可以參考《64位Windows創建64位行程逆向分析》，

總結：

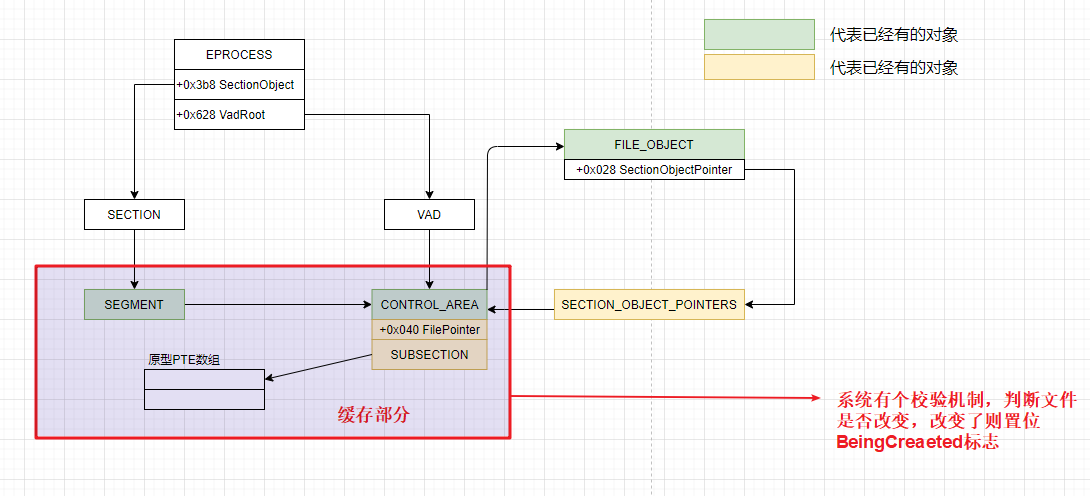

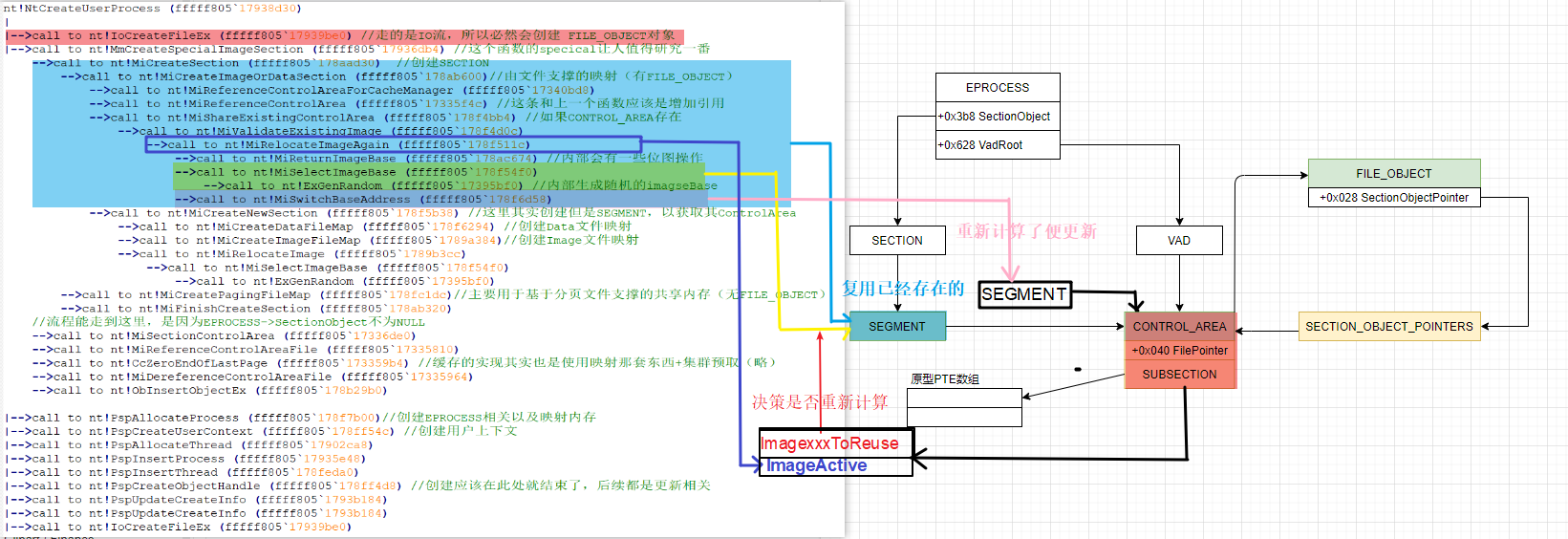

對于復用CONTROL_AREA“快取”的情況圖：

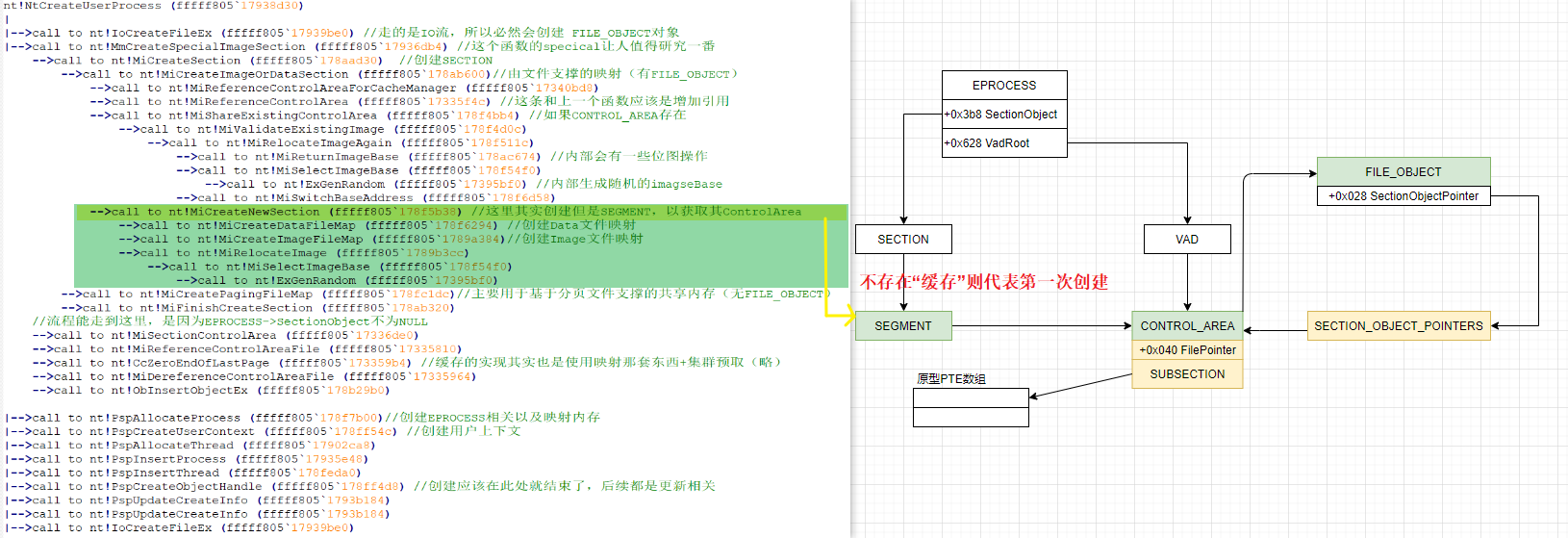

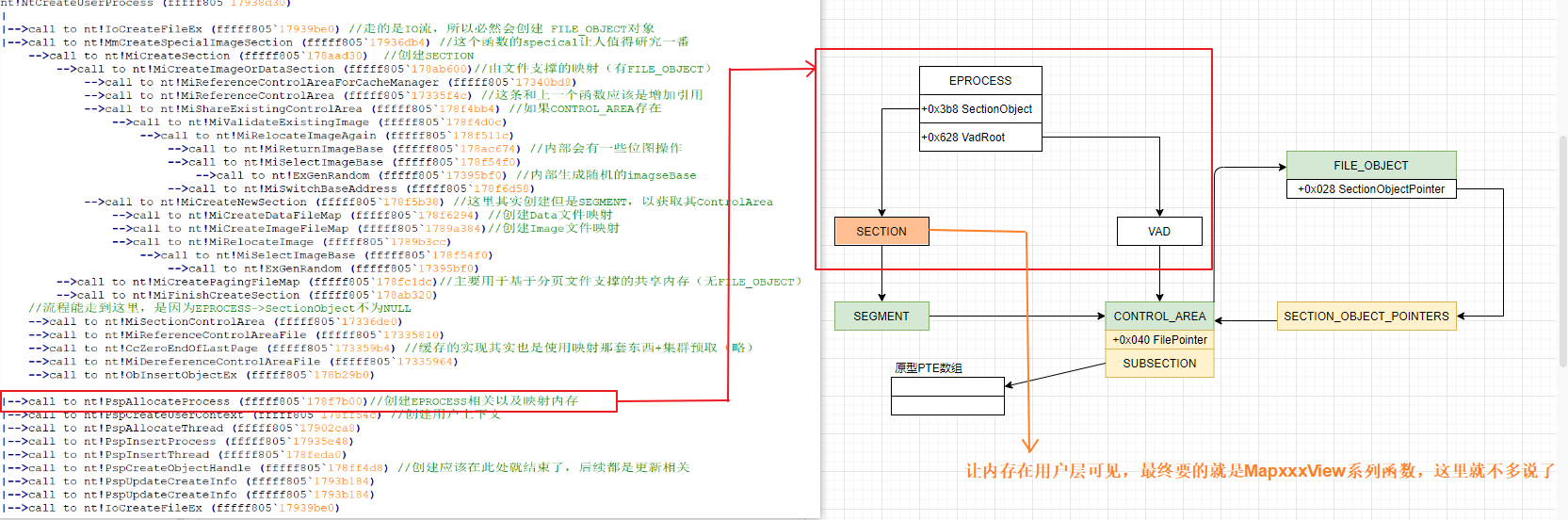

對于重新創建SEGMENT的圖：

簡單說一句，如果想讓記憶體在用戶層可見，都需要呼叫nt!MiMapViewOfImageSection函式，這個函式主要作用就是創建_SECTION物件，并將_SEGMENT.BaseAddress函式映射到用戶層可見部分，
