專案需求
XX小型公司大概有200多人，由于公司的業務需要，需要搭建一套網路，具體需要滿足：
1、能夠支持公司人員有線訪問internet辦公，并且能夠支持外客WIFI接入；
2、網路拓撲簡單，方便維護人員管理；
3、網路具備一定的安全性；

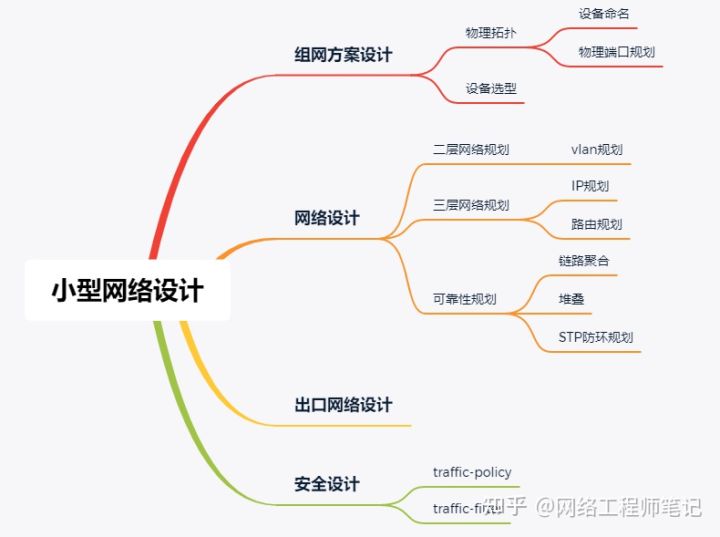

總體設計思路
本文著重講解如何去設計一個小型的網路，不提供具體的細節，主要讓大家清楚我們在設計一個小型網路時需要考慮哪些？（僅供參考）
一、組網方案設計：
組網方案設計主要包括物理網路拓撲設計和設備選型兩方面；
在設計物理網路拓撲的時候考慮到是小型網路，結合成本的因素，網路拓撲應該盡可能簡單；
設備選型選擇滿足業務需求的網路設備就可以，避免浪費預算；
1、物理網路拓撲設計：

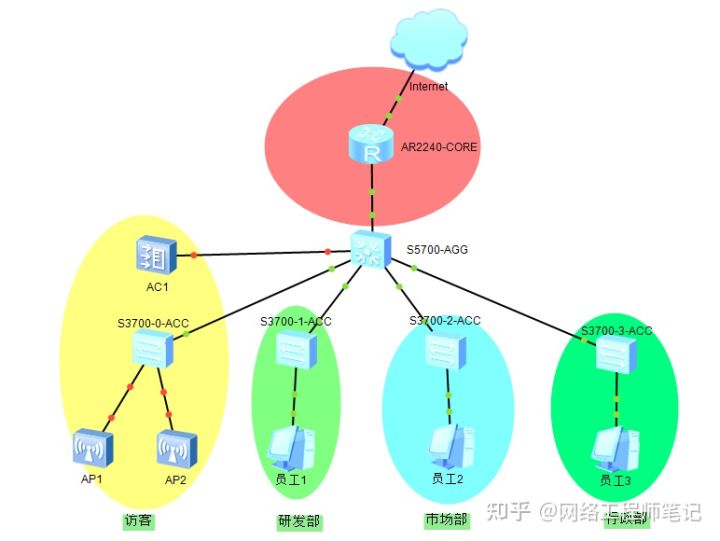

（1）物理網路拓撲：采用簡單的三層架構，接入-匯聚-核心；
（2）設備命名：按照方便記憶和管理的原則，可以使用設備機房位置+設備機柜位置+設備型號+設備角色+管理IP 進行命名；例如：BJ-RACKA44U-S3700-ACC01-192.168.1.1 ，
（3）埠規劃：埠的規劃需要考慮到業務帶寬需求，可以根據業務需求設計合適的收斂比；
2、設備選型：
（1）接入層：接入交換機采用S3700，為員工PC以及列印機等終端提供百兆網路接入，
（2）匯聚層：采用S5700設備，作為二層網路的網關，
（3）核心&出口：采用AR2240設備，作為整個園區網路的出口，
二、網路設計：
1、VLAN規劃設計：
(1)VLAN規劃原則：
a、VLAN建議連續分配，從而確保VLAN資源合理利用；
b、VLAN的劃分方式用的最多的就是基于埠的劃分；
c、VLAN從用途可以分為管理VLAN、業務VLAN、互聯介面VLAN；

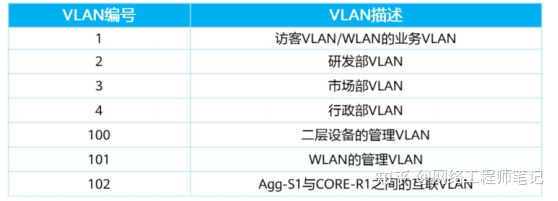

(2)本次VLAN規劃（僅供參考）：
2、IP地址規劃設計：
(1)IP地址規劃原則：
a、IP地址規劃建議連續分配，從而確保IP資源合理利用；
b、IP地址從用途可以分為管理IP段、業務IP段、互聯IP；

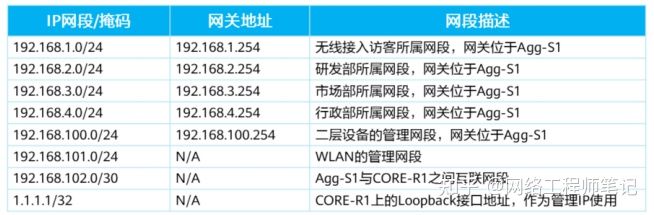

(2)本次IP地址規劃（僅供參考）：
3、路由設計：
（1）由于本次的網路架構比較簡單，業務網關在匯聚交換機上，匯聚和核心的互通可以通過靜態路由實作互通；
（2）核心出Internet可以通過預設路由指向Internet；
三、可靠性設計：

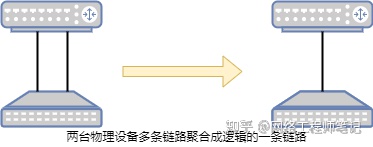

1、鏈路聚合：
埠級別的可靠性可以通過鏈路聚合實作鏈路級別的可靠性；
本次組網中可以在匯聚和核心之間使用兩條鏈路進行聚合，增強可靠性；
2、堆疊：
設備級別的可靠性可以通過堆疊實作，本次組網不涉及；

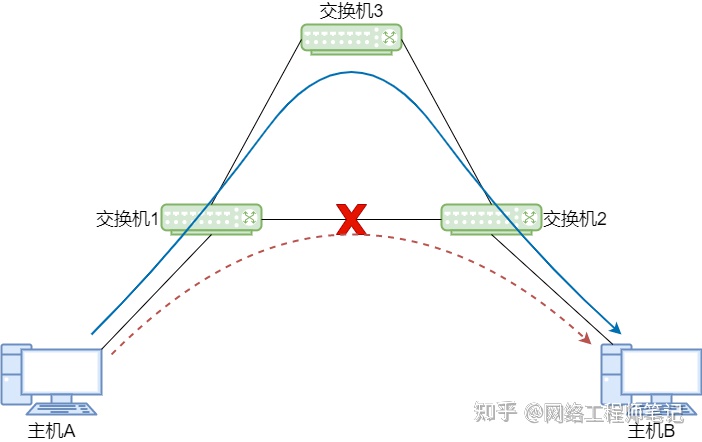

3、STP防環：
在二層網路（匯聚-接入）開啟STP功能，避免誤連線導致環路；
四、出口網路設計：

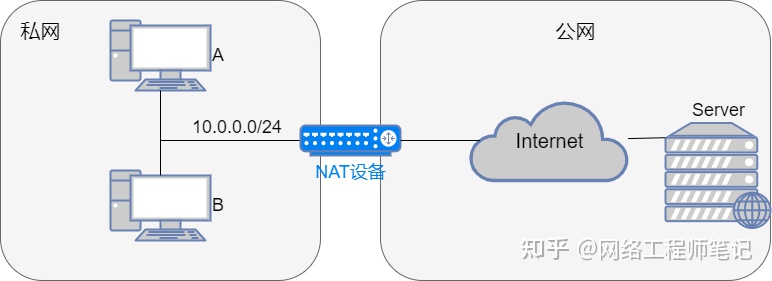

出口NAT設計：可以在出口設備通過NAT控制內部網路訪問Internet；
五、安全設計：

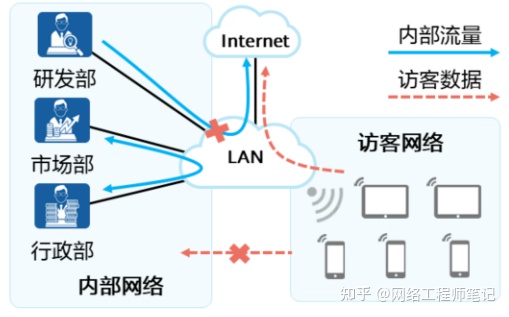

可以使用traffic-policy、traffic-filter 等技術完成內外網隔離，實作安全訪問；
