關鍵詞檢測任務調研（Keyword Spotting）（4）

目錄

說明

Small-Footprint Keyword Spotting with Multi-Scale Temporal Convolution

Abstract

Introduction

Method

Experiment

Conclusion

筆者發言

說明

本文是一些論文的簡要，想了解具體內容可以下載原文進行閱讀，若是讀者對下面文章進行參考，請進行規范參考，

Small-Footprint Keyword Spotting with Multi-Scale Temporal Convolution

Li, Ximin et al. “Small-Footprint Keyword Spotting with Multi-Scale Temporal Convolution.” ArXiv abs/2010.09960 (2020): n. pag.

Abstract

(1) the trade-off between small footprint and high accuracy for KWS（關鍵詞定位） task.

(2) 我們提出了一個多分支時間卷積模塊(MTConv)，訓練階段替換標準的時間卷積層，性能更好，有多個size不同的時間卷積濾波器,豐富了時間特征空間，

(3) 模型在時間和深度上的利用，可以在KWS系統成為一個時間高效的神將網路（TENet），

(4) MTConv在inference階段，可以等價地轉換為基本卷積結構，這樣比起base model，我們不會增加額外的引數和訓練成本，

(5) 性能在谷歌語音命令資料集上準確率96.8%，且引數只有100K.

Introduction

(1) 關鍵字定位(KWS)是一項旨在檢測音頻流中預先訓練好的單詞的任務，其中一個應用就是喚醒詞檢測，

(2) 喚醒詞檢測：用來啟動與移動設備的語音助手的互動，設備資源有限，但是要實作持續監聽特征詞，所有高精度、低延遲以及低占用空間仍然具有挑戰性，

(3) DNNs已經被證明能夠為KWS提供有效的small-footprint solutions，尤其一些先進的架構，如CNNs，準確性不錯under limited memory footprint as well as computational resource scenarios（有限記憶體占用和有限的計算資源），

(4) 第一個問題：基于2D-CNN的方法，網路淺時很難捕獲低高頻之間的依賴性，為解決該問題，在一些作業中，[8,9]利用一維時間卷積來提取高級頻率特征，盡管它們取得了成功，但由于固定的核大小（即二維卷積為3×3,9×1為1維卷積），因此沒有考慮到聚合短期和長期時間資訊特征的能力，事實上，捕獲不同尺度的時間資訊是很重要的，因為關鍵字的特征在時間尺度上通常是不同的，

(5) 本文方法

• 時間特真豐富，
• MTConv可以等價地轉換為具有增強核的原始時間卷積層，使得輸出與標準時間卷積的輸出一樣，
• 占用記憶體與準確度之間有個比較好的平衡，我們提出的TENet,由1×1 convolution, 9×1 depthwise convolution and 1 × 1 convolution構成的倒置瓶頸塊，

(6) 貢獻

• 我們提出了一種基于深度時間卷積的時間高效神經網路
• 進一步提出多分支的時間卷積模塊MTConv，以獲得多尺度時間特征，它在inference階段可以轉化成標準的時間卷積，（訓練階段是MTConv，推理階段轉化為標準時間卷積STConv）
• 我們的base TENet inference獲得96.6%的準確性，
• 換成MTConv訓練，inference時的kernel fusion mechanism，使得性能提高到96.8%，

Method

(1)資料處理：

• 先帶通濾波器去噪，然后40維的MFCC（30ms的window size and 10ms frame shift），最后將MFCC作為輸入資料送入神經網路，維度：（T,F）幀數*40

(2) TENet【8】:

1) 首先將輸入的MFCC特征視為時間序列，維度[T,1,F],因此模型中的所有卷積都沿時間維度，

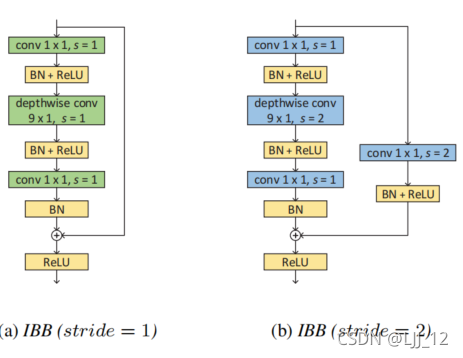

2) 模型結構受[11]啟發，TENet的主要模塊IBB(倒置瓶頸塊)，帶殘差的瓶頸時間去分離卷積，（頂和底瓶頸，中間膨脹層，兩者之間的channel size比值為1：3）

• Conv1x1:通過擴大信道數，將輸入嵌入高維子空間，

• 深度Conv9x1：將tensor重新轉化為低位緊的子空間，用于信道間的資訊傳輸，它是時間卷積的重要模塊，每個信道一個卷積濾波器來執行實作輕量級濾波，伴隨著非線性變換，
• Conv1x1：當輸入和輸出的大小不匹配時，利用1×1卷積來匹配維度，

3) 通過疊加IBB層，可以很容易地構建時間高效的神經網路，

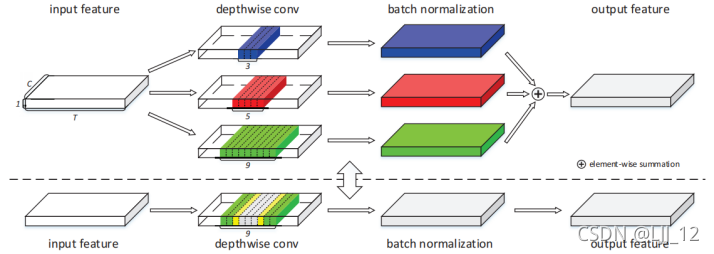

(3) Multi-Scale Temporal Convolution：

1) 在訓練階段，將深度卷積替換為MTConvs進行訓練，在推理階段，MTConv訓練的TENet可以等價地轉換為基礎TENet，這節省了模型引數和計算成本，

2) MTConvs是具有不同的核大小和批歸一化

3) 具體地說，MTConv中每個分支的內核大小彼此不同，從而幫助該分支從自己的時間粒度中學習獨特的模式，膨脹區新增兩個分支，增強了捕獲短期時間特征的能力，

4) Relu的輸入并不是concat每個分支的輸出，而是以元素的方式將每個分支的輸出相加， （多尺度核 融合 一個增強核）

5) 標準卷積訓練的核 VS. 增強核：后者包含更豐富的時間資訊，從而產生更好的性能，

(4) Kernel Fusion of MTConv（核融合）

1) 輸入M:[T,1,C], C個濾波器的concatenation F:[D,1,C],(kernel size of D × 1 and C filters)

輸出O：[T,1,C]

M F

所以第j個濾波器輸出的第t個元素，再通過batch normalization后為：

K = (D-1)/2,且D為基數，如9，5，3，則對應k=4,2,1

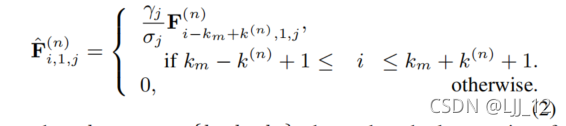

2) 再變成多分支，為了方便融合，所以三個F按照最大的k(即4)來補零，

根據方程（2），我們對小內核做零填充，這樣所有的內核都具有相同的大小，

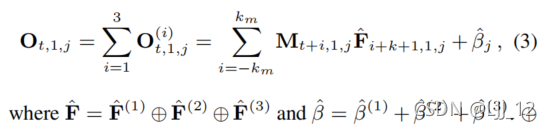

成為多尺度增強核，

這也應證了上文說的MTConv等價于是帶有?F核和β?偏差的，且去掉標準化的卷積，

Experiment

(1) 谷歌的資料是：上千人關于30中不同的關鍵詞的一秒長的發音檔案，總共有65k個檔案，80%訓練，驗證集測驗集各10%，

(2) 訓練資料中隨機80%增加了一些服從非均勻分布（0，0.1）的噪聲，作為背景噪聲，還增加了隨機時移：（-100，100）ms之間的值

(3) 初始30K學習率為0.01，每10k衰減0.1.，batchsize=100，標準權重衰減設定為0.00004.

(4) 我們分別用MTConv和標準卷積來訓練TENet的所有四個實作，每個實作都經過20次的平均性能訓練， TENet6,TENet12,TENet6-narrow,TENet12-narrow,四種

(5) 默認的MTConv由四個分支組成，分別包含3×1、5×1、7×1和9×1卷積核，

(6) 性能指標：accuracy、模型的引數數量以及multiply操作

(7) 結果：

• 不加MTConv時的TENet，比起別人的方法[7]、[8]，我們的性能不錯，且模型引數少，multiply數也少，
• 加入MTConv：四種配置的TENet都有性能提升了0.15% ~0.32%，
• 分支越多，性能越好，

Conclusion

(1) 輕量級、高效的、占用記憶體小的KWS，

(2) 為了同時聚合短期和長期的時間資訊特征，我們引入了一個具有不同核大小的多分支時間卷積模塊，豐富了時間特征空間，以獲得更好的性能，

(3) 我們的基本模型(TENet)性能接近目前最先進的模型，且我們只用了他們1/3的引數量，乘法操作也少，

(4) 引入了MTConv, 但由于核融合機制，沒有增加額外的引數或計算成本，

筆者發言

• 關于關鍵詞檢測任務，讀者想了解更多文章可以去 關鍵詞檢測任務調研（Keyword Spotting）（1）https://blog.csdn.net/LJJ_12/article/details/120079279 中一覽，
• 然后可以去 https://www.semanticscholar.org/ 根據關鍵詞進行文章搜索，完成自己的探索
• 我只是分享自己的一點學習成果，這只是KWS任務的冰山一角，還有很多有效的方法等待你去挖掘
• 相關代碼(谷歌的)：https://github.com/hyperconnect/TC-ResNet
