NAT

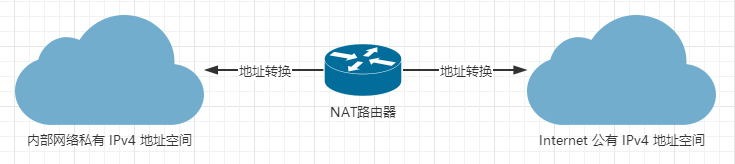

網路地址轉換(NAT)技術的理論部分可以看博客——網路層——NAT，NAT 的功能大致為：在局域網中組織會為內部主機分配私有地址，當內部主機發送資料包到外部網路時私有地址就會自動轉換為公有 IP 地址，公有 IP 地址回傳的流量的目的地址也會自動轉換為內部私有地址，NAT 通常作業在末節網路的邊界，

在 NAT 術語中，NAT 轉換后的地址稱之為全域地址，NAT 轉換前的地址為本地地址，內部本地地址是需要進行 NAT 轉換的主機的私有地址，外部本地地址是與 ISP 相連的路由器介面的地址，這會是個公有地址，進行 NAT 轉換時，內部本地地址將會轉換為內部全域地址，外部全域地址會成為目的地址，

相關視頻講解：

C++架構師學習地址：C/C++Linux服務器開發高級架構師/Linux后臺架構師

網路穿透，P2P，打洞的核心原理，NAT，穿透的原理

網路穿透，NAT，打洞，了解p2p的秘密

NAT 的優缺點

優點

1. 允許內網使用私有地址，從而節省了 ISP 分配的公網地址；
2. 增強了與公有網路連接的靈活性；
3. 在內網使用私有地址，可以讓公有地址的更換提供方便；
4. 隱藏內網的 IP 地址的細節，

缺點

1. NAT 轉換有一定的時間開銷，會使性能下降；
2. 基于端到端的功能可能無法實作；
3. 由于更改了 IP 地址，端到端的 IP 地址因此無法追蹤；
4. 修改了報頭的值，導致資料包的完整性檢查失敗；
5. TCP 連接可能因此中斷，

NAT 的型別

靜態 NAT

靜態 NAT 實作本地地址和全域地址的一對一映射，這些映射由網路管理員進行配置，當配置靜態 NAT 的設備向互聯網發送流量時，內部本地地址會被轉換為已配置的內部全域地址，內部全域地址是共有的 IPv4 地址，很顯然，靜態 NAT 并不能節省共有 IP 地址的使用，

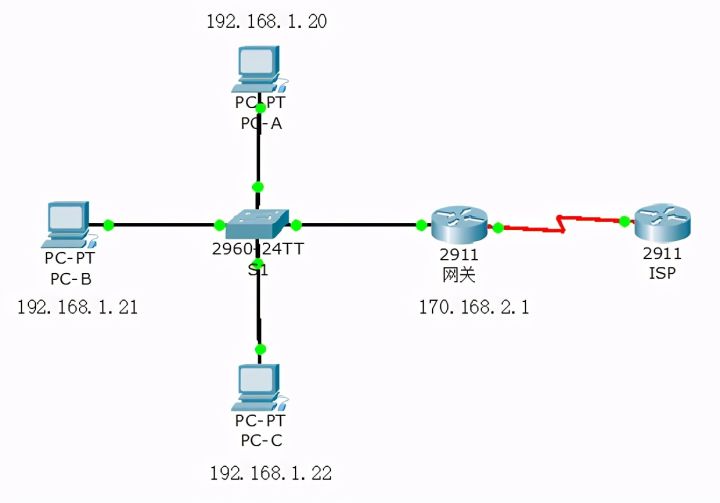

例如有如圖所示拓撲，可用的公網地址有 170.168.2.2、170.168.2.3、170.168.2.4，則 NAT 轉換表可能是：

例如主機 192.168.1.21 向外部網路發送分組，則配置了 NAT 的路由器發現分組的源 IP 地址是內部本地 IP 地址，則就將該地址轉換為內部全域 IP 地址并記錄在 NAT 表中，例如這里轉換為 170.168.2.2，轉換后分組會被轉發到外部介面，當路由器收到外部主機回傳的分組時，路由器會根據 NAT 表把內部全域 IP 地址轉換回內部本地 IP 地址，

動態 NAT

動態 NAT 實作本地地址和全域地址之間的多對多映射，將使用公有地址池，以先到先得的原則分配地址的使用，當配置了動態 NAT 的內部設備訪問外部網路時，動態 NAT 會分配 NAT 地址池中可用的 IPv4 地址，動態 NAT 的轉換也會受到 IP 地址池的 IP 地址數量限制，例如內部網路有 50 個使用私有地址的設備，IP 地址池有 5 個公有地址，則只能將這 50 個私有地址映射到這 5 個公有地址上，

PAT

埠地址轉換 PAT實作本地地址和全域地址之間的多對一映射，地址將通過埠號進行多載，由于埠號可以是 0 ~ 65536，所以一個公有 IP 地址可以多載 65536 次，內部本地地址進行轉換時，PAT 會將唯一的源埠號添加到內部全域地址上，埠號會用來區分流量，當目的主機回傳回應時，埠號會決定路由器將資料包轉發到哪個設備上，
在實際情況下埠號可能會被其他會話或者應用占用，此時如果使用的埠號已經被使用了，則 PAT 會從埠號組中分配一個可用的埠號，如果已經沒有可用的埠號了，PAT 會進入下一個公網地址進行轉換，并且重新分配埠號，
例如有如圖所示拓撲，可用的公網地址只有 170.168.2.2，則 NAT 轉換表可能是：

PAT 可以使用埠號對一個公網地址進行多載，例如主機 192.168.1.21 向外部網路發送分組，則配置了 NAT 的路由器發現分組的源 IP 地址是內部本地 IP 地址，則就將該地址轉換為內部全域 IP 地址并加上一個可用的埠號記錄在 NAT 表中，例如這里轉換為 170.168.2.2:12000，當路由器收到外部主機回傳的分組時，路由器會根據 NAT 表，根據埠號把內部全域 IP 地址轉換回內部本地 IP 地址，

C/C++Linux后臺服務器開發高級架構師學習視頻 點擊 架構師學習資料 獲取，內容知識點包括Linux，Nginx，ZeroMQ，MySQL，Redis，執行緒池，MongoDB，ZK，Linux內核，CDN，P2P，epoll，Docker，TCP/IP，協程，DPDK等等，免費學習地址：C/C++Linux服務器開發高級架構師/Linux后臺架構師

配置靜態 NAT

靜態 NAT 的配置比較簡單，因為只需要將一個內部地址映射到一個外部地址就行，在配置模式使用的命令如下，local-ip 表示進行 NAT 轉換的內部地址，global-ip 表示進行 NAT 轉換的外部地址，這樣就可以建立起地址的映射關系，

 Router(config)# ip nat inside source static local-ip global-ip

接著需要將介面配置為相對于 NAT 的內部介面和外部介面，內部介面使用如下命令在介面配置模式下定義：

 Router(config-if)# ip nat inside

外部介面使用如下命令在介面配置模式下定義：

Router(config-if)# ip nat outside

配置動態 NAT

動態 NAT 的配置需要先定義用于轉換的地址池，并且為這個地址池命名，使用的命令如下，“pool-name” 是地址池名，“start-ip” 是第一個可用 ip，“end-ip” 是最后一個可用的 ip，這 2 個引數將表示 ip 地址的范圍，netmask 關鍵字指示哪些地址位屬于網路位，

 Router(config)# ip nat pool pool-name start-ip end-ip {netmask netmask | prefix-length prefix-length}

接著需要定義一個 ACL 把需要進行 NAT 轉換的流量篩選出來，使用命令如下，使用命名 ACL 也可以：

Router(config)# access-list access-list-number permit source [ source-wildcard ]

接下來要將 ACL 和 NAT 地址池進行系結，使用的命令如下：

 Router(config)# ip nat inside source list access-list-number pool pool-name

最后接著需要將介面配置為相對于 NAT 的內部介面和外部介面，內部介面使用如下命令定義：

 Router(config-if)# ip nat inside

外部介面使用如下命令定義：

Router(config-if)# ip nat outside

配置 PAT

實驗拓撲

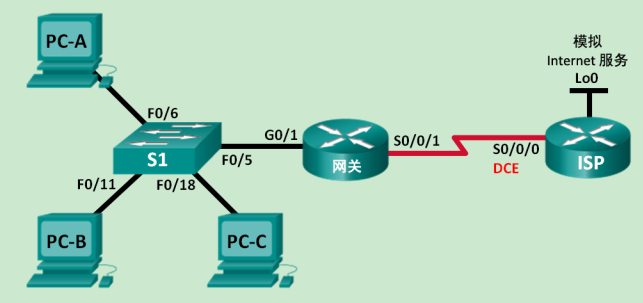

思科 11.2.3.7 Lab 配置 NAT 地址池過載和 PAT 的實驗拓撲如下，

地址分配表：

配置并檢驗 NAT 地址池過載

配置 NAT 地址池過載

配置網關路由器，將來自 192.168.1.0/24 網路的 IP 地址轉換為 209.165.200.224/29 范圍內的六個可用地址中的一個，
首先定義與 LAN 私有 IP 地址相匹配的訪問控制串列，由于要對 G0/1 介面的網段 192.168.1.0/24 做 NAT，因此定義 ACL 1 用來允許對 192.168.1.0/24 的流量能夠被轉換，標準 ACL 篩選流量的作用也可以從此處體現，

Gateway(config)# access-list 1 permit 192.168.1.0 0.0.0.255

定義可用的公有 IP 地址池，和動態 NAT 一樣，使用的命令為 “ip nat pool pool-name start-ip end-ip { netmask netmask | prefix-length prefix-length }”，“pool-name” 是地址池名，“start-ip” 是第一個可用 ip，“end-ip” 是最后一個可用的 ip，這 2 個引數將表示 ip 地址的范圍，netmask 關鍵字指示哪些地址位屬于網路位，

 Gateway(config)# ip nat pool public_access 209.165.200.225  209.165.200.230 netmask 255.255.255.248

定義從內部源串列到外部地址池的 NAT，使用 “ip nat inside source list access-list-number pool pool-name overload” 命令系結 ACL 和地址池，注意到示例命令后面跟了個關鍵字 overload，該關鍵字表示過載，用于配置 PAT，

Gateway(config)# ip nat inside source list 1 pool public_access overload

指定介面，對介面使用 “ip nat inside” 配置內部介面，“ip nat outside” 命令配置外部介面，

Gateway(config)# interface g0/1
Gateway(config-if)# ip nat inside
Gateway(config-if)# interface s0/0/1
Gateway(config-if)# ip nat outside

檢驗 NAT 地址池過載

每臺 PC 對 192.31.7.1 地址執行 ping 操作后，顯示網關路由器上的 NAT 統計資料，

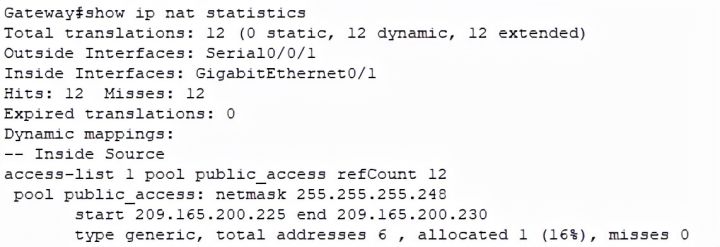

Gateway# show ip nat statistics

該命令可以顯示總轉換數，NAT 配置引數、地址池地址數量和已分配地址數量，

顯示網關路由器上的 NAT，

Gateway# show ip nat translations

該命令可以顯示活動的 NAT 轉換，

命令列出了 3 個內部本地 IP 地址，分別是 192.168.1.20、192.168.1.21、192.168.1.22，列出了 1 個內部全域 IP 地址 209.165.200.225，

洗掉 NAT 配置

洗掉可用公有 IP 地址池，

Gateway(config)# no ip nat pool public_access 209.165.200.225 209.165.200.230 netmask 255.255.255.248

洗掉從內部源串列到外部地址池的 NAT 轉換

 Gateway(config)# no ip nat inside source list 1 pool public_access overload

介面定義外部地址配置并檢驗 PAT

使用介面定義外部地址

首先定義與 LAN 私有 IP 地址相匹配的訪問控制串列，ACL 1 用來允許對 192.168.1.0/24 進行轉換，標準 ACL 篩選流量的作用也可以從此處體現，

Gateway(config)# access-list 1 permit 192.168.1.0 0.0.0.255

指定介面，對介面使用 ip nat inside 和 ip nat outside 命令，

Gateway(config)# interface g0/1
Gateway(config-if)# ip nat inside
Gateway(config-if)# interface s0/0/1
Gateway(config-if)# ip nat outside

使用介面而不是地址池來定義外部地址，進而配置 PAT，將源串列與外部介面相關聯，

Gateway(config)# ip nat inside source list 1 interface serial 0/0/1 overload

檢驗 PAT

每臺 PC 對 192.31.7.1 地址執行 ping 操作后，顯示網關路由器上的 NAT 統計資料，

Gateway# show ip nat statistics

顯示網關路由器上的 NAT，

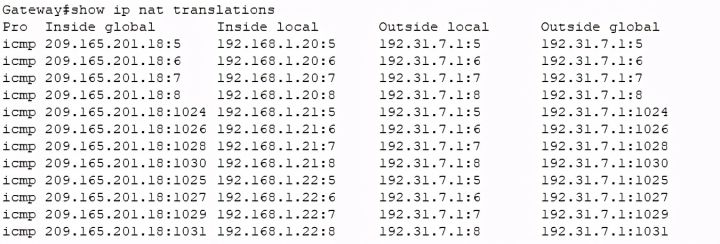

Gateway# show ip nat translations

命令列出了 3 個內部本地 IP 地址，分別是 192.168.1.20、192.168.1.21、192.168.1.22，列出了 1 個內部全域 IP 地址 209.165.201.18，
