在前面的章節里，給大家介紹了什么是神經網路，從基礎概念出發，為了識別MNIST資料集，我們搭建了一個全連接網路，然后又把卷積的概念引入進來后，給大家介紹了全連接網路的一種改進型——卷積神經網路，而且發現，在沒有優化網路結構的前提下，僅使用通用模型就取得了98%的準確率，優于全連接網路的95%準確率，
現在，把目光從擅長空間資料處理的卷積神經網路（CNN）轉入到擅長時序任務處理的回圈神經網路（RNN），又來看看它是怎么作業，

為什么使用回圈神經網路

盡管FNN或者DNN（全連接網路，在一些論文里又被稱為密集神經網路 Dense Neural Network），是所有神經網路的基礎，理論上FNN也是可以用來處理時序任務，但事實上有比FNN更擅長時序任務的網路模型，這一類模型通常稱為回圈神經網路——RNN，

我們生活種常見的資料型別，如果簡單的分析會發現它們具有時間或空間方面的特性，比方說空間特性的圖片，和時間特性的音頻，當然也有同時具備這兩種特性的，比如說視頻，

ECG信號

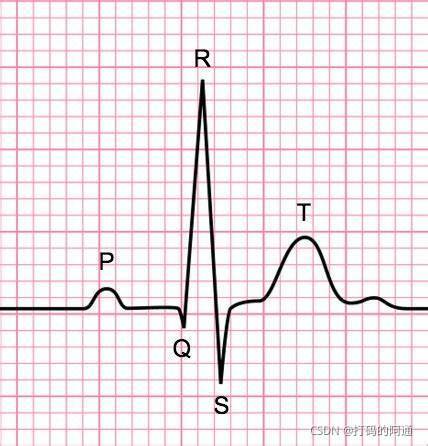

與CNN專注于空間特征分析不同，RNN更擅長時間序列特征的分析，舉例來說，心電資料ECG（Electrocardiograph），單個心電資料從其波形資料上有T波、R波等，對于心內科的醫生來說，通過看心電圖，可以判斷出心臟作業狀態是否正常，是否有心顫等危險信號，

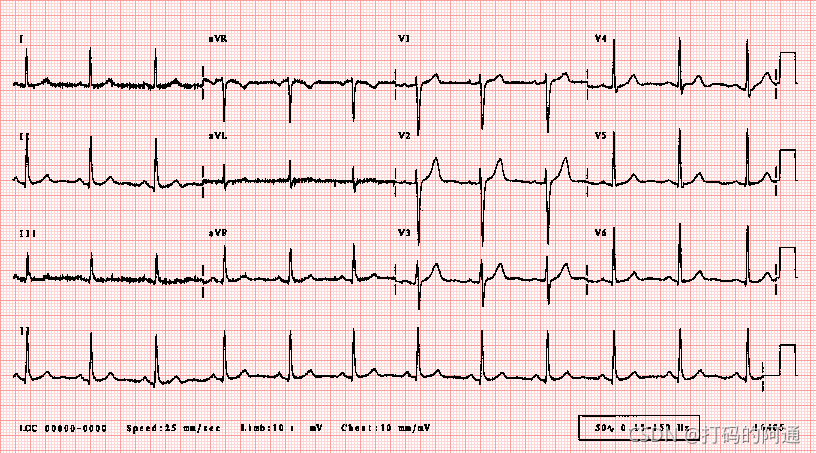

而通過一個觀察周期的心電圖資訊，例如下面這張圖，心內科醫生又可以很快判斷出竇性心律過快、過慢或者心律不齊等問題，從而為制定合理診斷提供依據，

可以看出，這一類資料有很強的順序關聯關系，如果想要分析和處理這一類資料，就要求我們一定以一定的順序方向去讀取和分析資料，

語音識別

如果我們想通過語音與計算機進行互動，直接通過語音是無法直接應用的，至少我們要先把語音轉化為文本資料后，才能分析出用戶的意圖，對于計算機來說，沒有處理過的語音資訊，就是一串帶有噪音的模擬信號而已，

雖然說CNN網路在最新的一些論文里也被用在了時序資料上，但是在時序資料的處理上，有比CNN更擅長的網路技術，這一類網路被稱為回圈神經網路（RNN：Recurrent Neural Network），

RNN的基本結構

斐波那契數列

為了讓你能理解RNN是怎么作業的，先讓我們回顧一下著名的斐波那契數列吧，它的數串列達形式是這樣的：

F n = F ( n ? 1 ) + F ( n ? 2 ) F_n = F_{(n - 1)} + F_{(n - 2)} Fn?=F(n?1)?+F(n?2)?

計算方法是從兩個1開始，即數列 F \mathbb{F} F 的 F 0 F_0 F0?, F 1 F_1 F1? 為1，這樣 F 2 = 2 , F 3 = 3 ， ? F_2 = 2, F_3 = 3， \cdots F2?=2,F3?=3，?

[ 1 , 1 , 2 , 3 , 5 , 8 , 13 , ? ? ] [1, 1, 2, 3, 5, 8, 13, \cdots] [1,1,2,3,5,8,13,?]

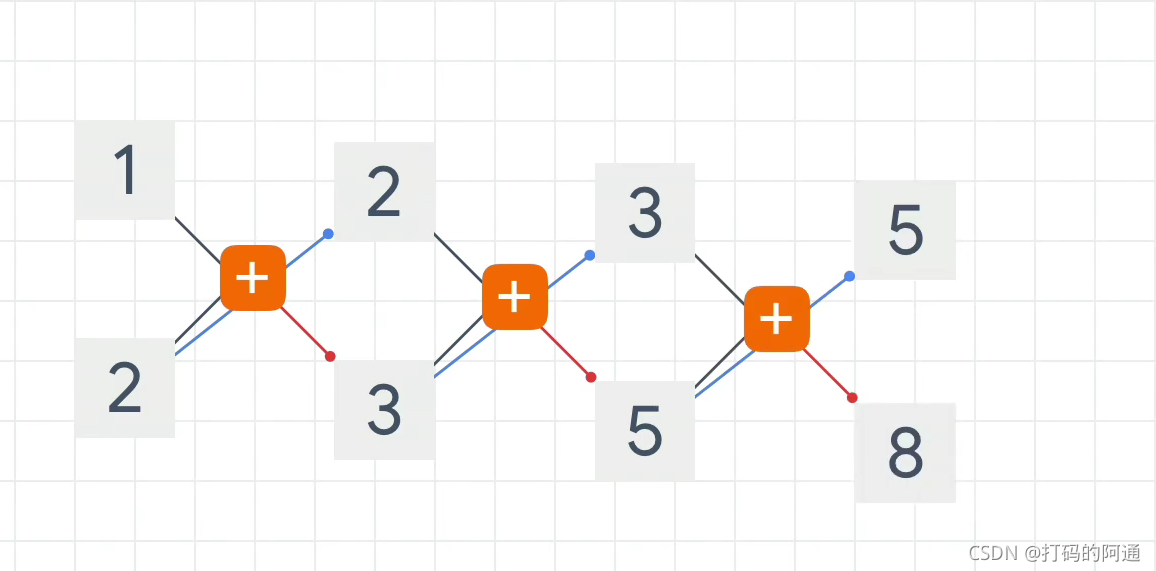

我們用計算圖的形式表示這個計算程序：

可以看到，1 與 2 相加得到3，2 參加下一輪計算，與 3 相加得到5，以此類推，

如果我們以這個圖下方的數當作輸入 X X X，上方的數字為輸出 O O O，那么我們要得到 O n O_n On? 的輸出可以看到它依賴于上一時刻的 O ( n ? 1 ) O_{(n-1)} O(n?1)? 以及當前 X n X_n Xn? 的輸入，

用這個例子是為了說明，RNN的作業原理和斐波那契數列的運算規則很相似

RNN網路的計算規則

我們來看一下一個標準的RNN網路的計算公式

h t = tanh ? ( W i h x t + b i h + W h h h ( t ? 1 ) + b h h ) h_t = \tanh (W_{ih} x_{t} + b_{ih} +W_{hh} h_{(t?1)} + b_{hh}) ht?=tanh(Wih?xt?+bih?+Whh?h(t?1)?+bhh?)

要知道 y = W x + b \mathbf{y} = \mathbf{W} \mathbf{x} + \mathbf{b} y=Wx+b 是一個標準線性公式，如果我們令

{ y i = W i h x t + b i h y h = W h h h t ? 1 + b h h \left\{\begin{matrix} \mathbf{y_i} = W_{ih} x_{t} + b_{ih} \\ \mathbf{y_h} = W_{hh} h_{t-1} + b_{hh} \end{matrix}\right. {yi?=Wih?xt?+bih?yh?=Whh?ht?1?+bhh??

上面這個公式就表示為：

h t = tanh ? ( y i + y h ) h_t = \tanh (\mathbf{y_i} + \mathbf{y_h}) ht?=tanh(yi?+yh?)

其中 y i \mathbf{y_i} yi? 表示的就是與輸入相關的線性公式， y h \mathbf{y_h} yh? 就是在RNN中經常被提到的隱藏層，你可以理解為對上一次計算結果的保存，如果用圖表示RNN計算程序，那么就是下面這個樣子的：

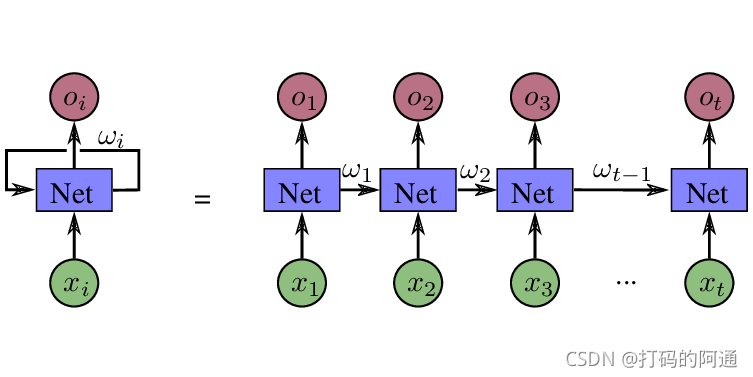

一個基本的RNN節點會經常被描寫成這樣的結構：

• 當前輸入資料的 X i X_i Xi?，
• 用于回饋并計入下一次計算的 ω i \omega_i ωi? 也就是隱藏層 y h \mathbf{y_h} yh? 的權重
• 以及每一次計算輸出的 O i O_i Oi?，

由于 y h \mathbf{y_h} yh? 矩陣通常保存了上一次的計算結果，所以它的矩陣維度事實上是可以和 參與計算 O i O_i Oi? 的權重矩陣維度一致，盡管事實上在Pytorch提供的相關模型里也是這么設定的，但是要指出的是， O i O_i Oi? 與 ω i \omega_i ωi? 雖然有關系，但不是一回事，有些教科書或者講師可能會說它們是一回事，但其實它們的關系更像是雙胞胎兄弟，而不是同一個人，

用線性層的代碼直接實作一個RNN網路的話，通常是這樣的：

class RNN(torch.nn.Module):

    """
    $h_t = tanh(W_{ih}x_t + b_{ih} + W_{hh}h_{(t-1)} + b_{hh})$

    input_size: encoded data size, could be in one-hot-vector, or ascii based, and etc.
    hidden_size: hidden state, to recorde previous computed weights
    output_size: output features to predicate
    """

    def __init__(self, input_size, hidden_size, output_size):
        super(RNN, self).__init__()

        self.hidden_size = hidden_size

        self.i2h = torch.nn.Linear(input_size + hidden_size, hidden_size)
        self.i2o = torch.nn.Linear(input_size + hidden_size, output_size)
        self.softmax = torch.nn.LogSoftmax(dim=1)

    def forward(self, x, h0):
        """
        x: encoded substance of a sequence, for instance, 'a' to 'apple'
        ho: previous computed features of hidden layer, if no knowledges need to
            passed in first recurrent time, given a tensor with all-zero to the net
        """
        combined = torch.cat((x, h0), 1)
        h0 = self.i2h(combined)
        output = self.i2o(combined)
        output = self.softmax(output)
        return output, h0

• 基本結構由兩個線性計算單元及一個Softmax構成；
• 運算的時候，要傳入當前的資料，以及先前的隱藏層資料；
• 資料通過cat命令轉化為一個完整的張量 combined；
• combined 分別送給負責隱藏層的 i2h 單元，和負責輸出的 i2o 單元；
• i2o單元得到的結果再通過 softmax 后回傳給用戶，

之所以說它們是一樣的唯一原因，僅僅是如果隱藏層輸出特征維度與 i2o 輸出的特征維度一致的時候， h 0 h_0 h0? 和 沒有 softmax 處理過的 output 才是一樣的，

通過上面的說明，我們可以知道 RNN的計算節點，本質上就是線性層堆疊，所以它并沒有你想象中的那么難理解，
