　　前文我們了解了OSPF外部路由型別以及forwarding address欄位的作用，回顧請參考https://www.cnblogs.com/qiuhom-1874/p/15225673.html；今天我們來聊一聊OSPF LSA更新規則以及路由匯總相關話題；

　　LSA更新規則

　　我們知道在ospf的LSDB中，每個LSA都有一個序列號，最小以80000001開始，每更新一次LSA對應序列號都會加1（除洗掉）；默認情況下，如果一個LSA沒有什么變化，ospf會每個30分鐘自動更新一次；如果對應LSA有改動，則是立即更新；總之對應路由有變動對應LSA就會更新，每次更新都會表現在對應序列號的增加（除洗掉）；這意味著序列號越大，對應LSA就表示越新；除此之外在LSA的報文中還有一個LS Age，該欄位主要用來描述對應LSA的生存時間，單位是秒，隨著時間的增長而增長；該欄位的數字越小，表示對應LSA越新；一條LSA在向外泛洪之前，LS age的值需要增加inftransdelay（該值默認是1秒，表示在鏈路上傳輸的延遲）；如果一條LSA的LS Age這個欄位的值達到了LSRefreshTime（30分鐘），對應LSA會被重新生成，對應序列號加1；如果一條LSA的 LS Age欄位的值被設定為3600，則表示對應LSA會被洗掉；我們可以理解為路由器要想洗掉某條LSA，對應LSU中的LSA的LS age的值會被置為3600，意思就是告訴其他路由器把對應LSA從LSDB中洗掉；

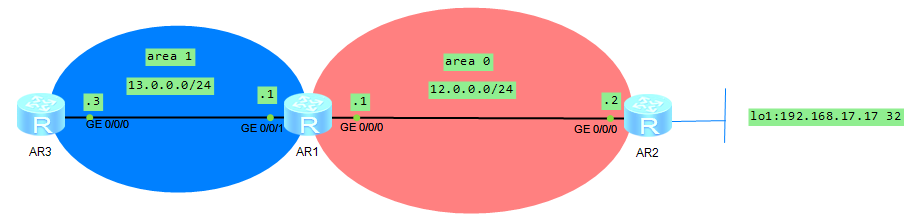

　　實驗：如下拓撲，配置ospf

　　R3的配置

sys
sys R3
int g0/0/0
ip add 13.0.0.3 24
ospf 1 router-id 3.3.3.3
area 1
net 13.0.0.3 0.0.0.0

View Code

　　R1的配置

sys
sys R1
int g0/0/1
ip add 13.0.0.1 24
int g0/0/0
ip add 12.0.0.1 24
ospf 1 router-id 1.1.1.1
area 0
net 12.0.0.1 0.0.0.0
area 1
net 13.0.0.1 0.0.0.0

View Code

　　R2的配置

sys
sys R2
int g0/0/0
ip add 12.0.0.2 24
int lo 1
ip add 192.168.17.17 32
ospf 1 router-id 2.2.2.2
area 0
net 12.0.0.2 0.0.0.0
net 192.168.17.17 0.0.0.0

View Code

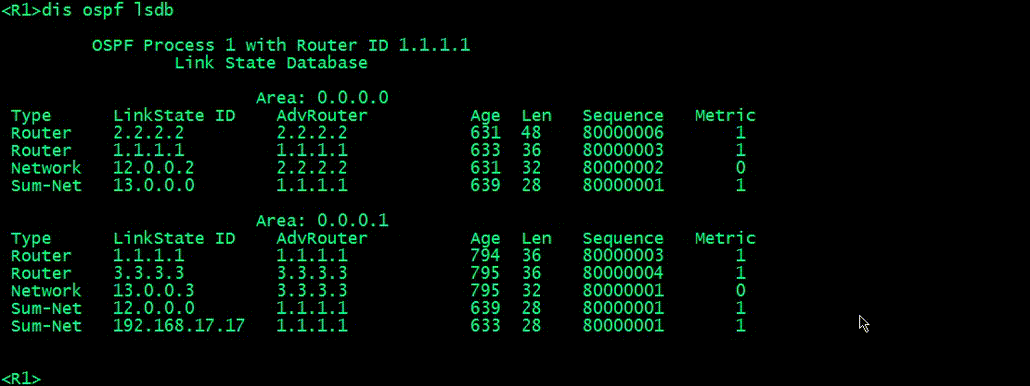

　　查看R1或R2、R3的LSDB資料庫

　　提示：可以看到對應LSA age欄位隨時間的增長而增長，對應序列號沒有什么變化；

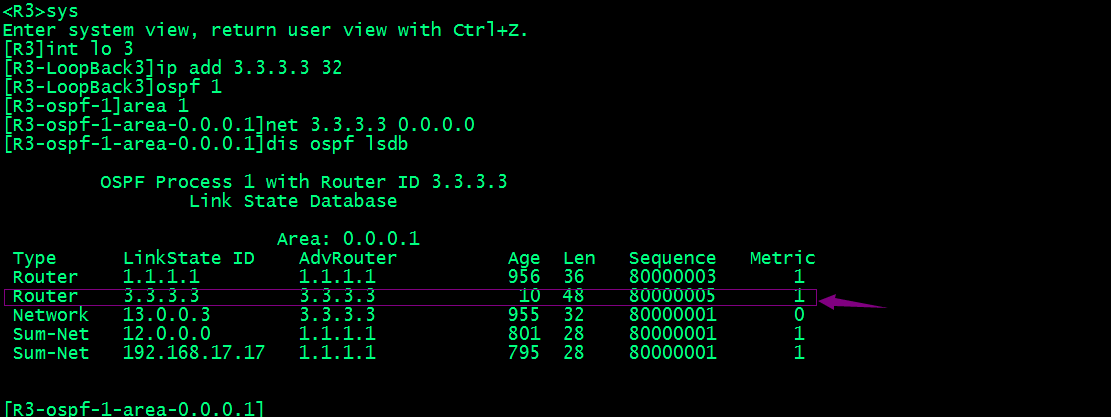

　　在R3上新建lo3介面，并將對應ip地址宣告在ospf中，抓包看看對應LSA中的ls age的值

　　提示：可以看到對應一類LSA的序列號加1，并且對應age也重新計時了；

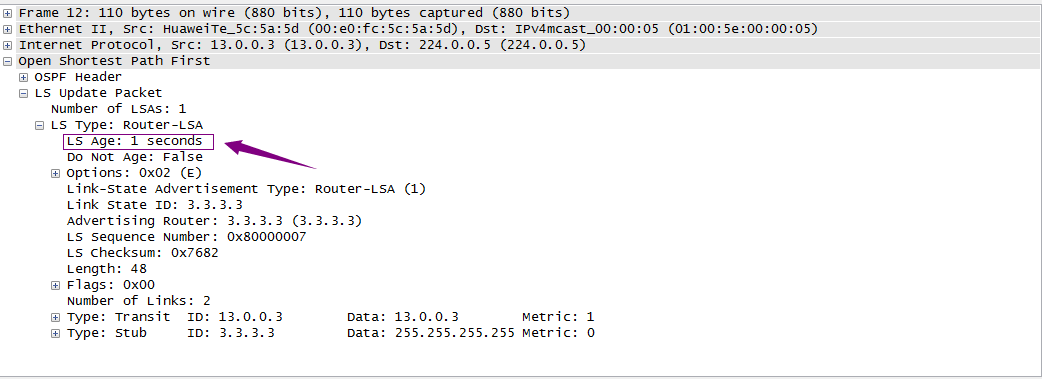

　　抓包查看對應LSA

　　提示：在抓包的資料包中，對應lsa的age是1；表示該LSA已經生存了1秒；其實這個1主要是inftransdelay的值；

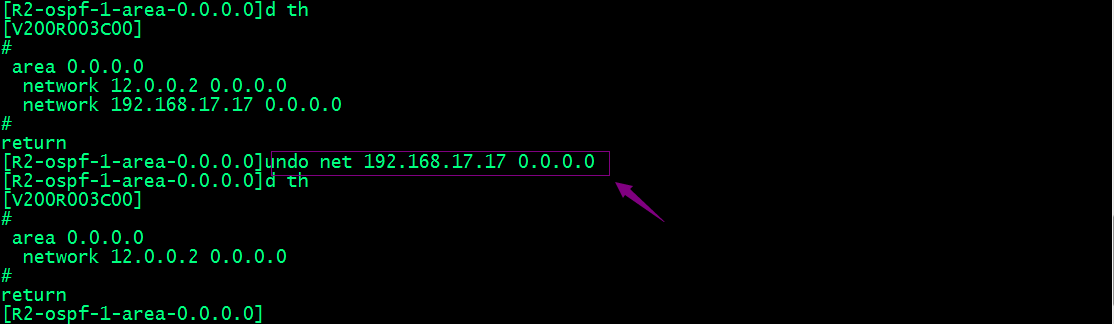

　　在R2上洗掉lo1介面ip在ospf中的宣告，在R3上抓包查看對應lsa的age欄位的值

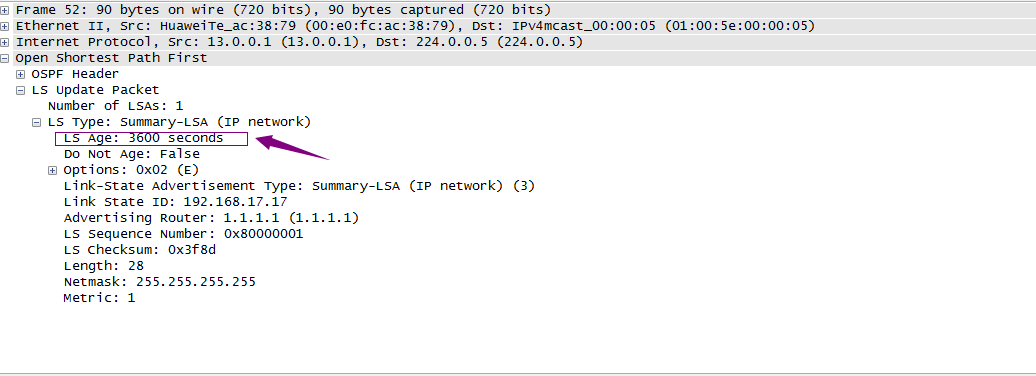

　　抓包查看對應LSA中的ls age資訊

　　提示：可以看到R2上的ospf中取消lo1介面ip在ospf中宣告，對應R3收到了一條3類LSA，其中對應LSA的LS Age欄位的值是3600，表示洗掉該LSA；

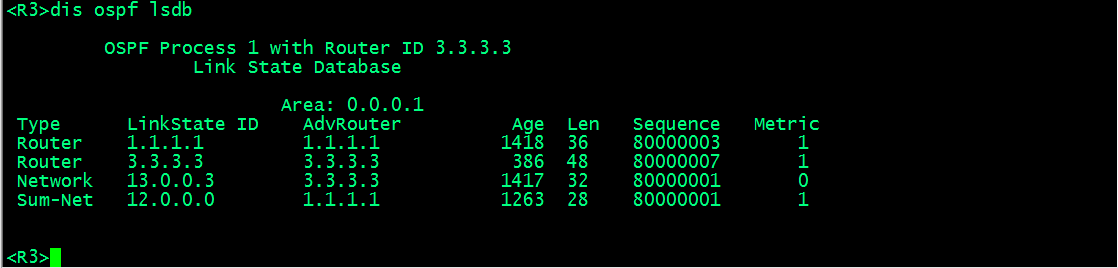

　　驗證：在R3上查看lsdb，看看對應192.168.17.17網路的三類LSA是否被洗掉了呢？

　　提示：可以看到對應R3上192.168.17.17網路的三類LSA被洗掉了；

　　LSA更新程序

　　提示：上圖是當路由器收到一條LSU的處理程序；首先路由器會查看對應LSU中LSA是否在lsdb中存在，如果不存在則添加對應LSA到lsdb中，然后發送LSACK，泛洪LSA，最后計算路由；如果收到LSU中LSA在lsdb中存在，則首先查看對應lsa的序列號是否相同，如果相同則表示是重復的LSA，此時路由器會忽略對應LSA；如果序列號不同，則比較對應收到的LSA序列號是否比lsdb中資料庫中對應LSA序列號高，如果收到的LSA序列號高于LSDB中的序列號，則表示收到的LSA是最新的LSA，則會把對應LSA更新到LSDB中，然后對應LSA會重新計時，序列號加1，然后，發送lsack，泛洪lsa，計算路由，更新路由資訊；

　　總結：ospf lsa的更新規則主要由LS Age這個欄位和對應序列號控制，該欄位主要用來描述對應LSA存活時長，數字越小表示LSA越新；為了防止LSA條目達到最大生存時間按而被洗掉，這個欄位默認情況是每30分鐘更新一次（定時更新）；對應LSA的序列號會加1；在ospf中LS Age的值如果被置為3600，表示洗掉該LSA；序列號的作用有兩個，第一個是對比是否是重復LSA；其次是比較LSA的新舊；數字越大，表示LSA越新；除此之外當對應路由，鏈路狀態發生變動，比如更改了開銷，對應LSA的ls age欄位會重新計時，對應序列號會加1（除洗掉LSA）；即當鏈路狀態發生變化后，立即發送LSU，更新LSDB（觸發更新）；

　　ospf路由匯總

　　首先ospf不支持自動匯總路由資訊，匯總必須是手動匯總；匯總路由資訊的目的是精簡lsdb資料庫，路由條目，從而優化路由器的性能；對于匯總來說，匯總只能匯總區域間的路由和外部路由，即匯總三類LSA和五類LSA；

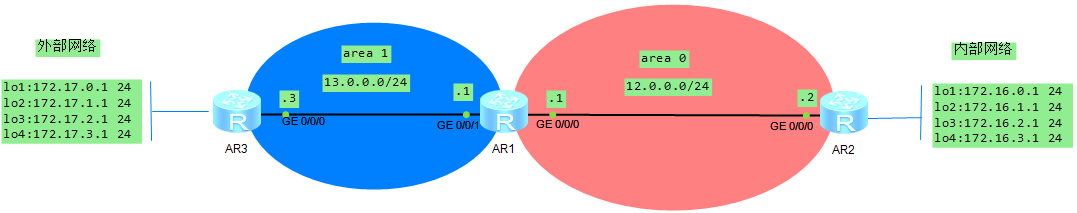

　　實驗：如下拓撲，配置ospf，并進行匯總
