Unity 性能優化：資源篇

Unity性能優化

大的方面來說，通過Unity對于專案的性能優化大概可以分為下面幾個部分：

• 資源
• 渲染
• 程式
• 專案配置

而在這個部分中，資源的性能優化屬于最基礎、最有效的優化手段，也是游戲開發者日常開發最需要注意的一部分，所以本篇文章就簡單的介紹一下對資源進行操作時需要關注哪些點

一、紋理（簡單來說就是圖片）

紋理的資源優化主要集中于下面的幾點：

• 紋理大小
• 壓縮格式
• 匯入設定

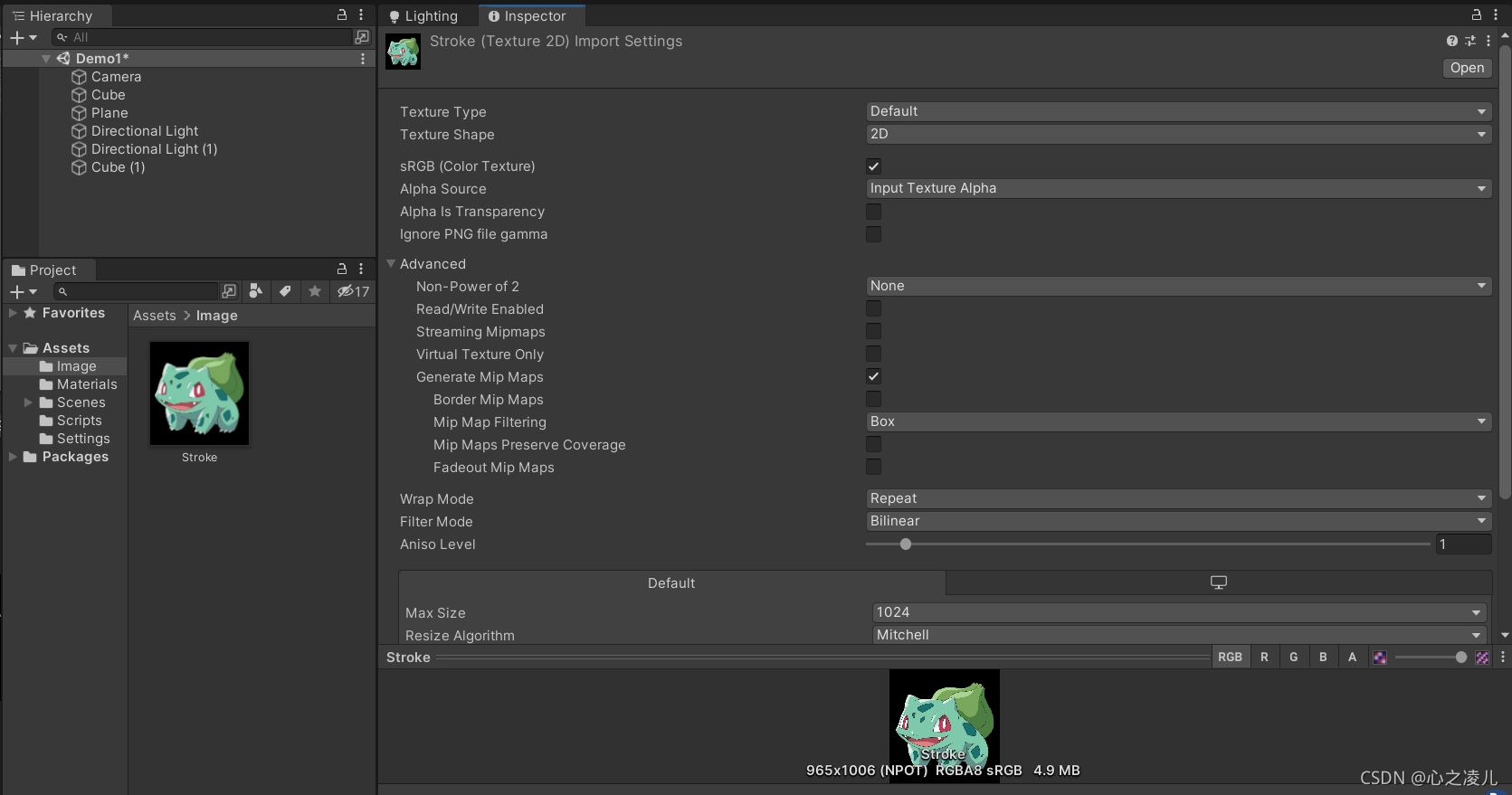

通常，在游戲運行時，大部分記憶體都是用在了紋理上，因此你的匯入設定非常關鍵，我們可以在Inspector面板看到圖片資源的資訊，類似于下面這張圖：

從性能優化的角度看，紋理匯入需要遵循如下的原則：

• 降低最大解析度
• 采用二次冪壓縮格式：
• 制作紋理圖集
• 取消勾選Read/Write Enabled
• 禁用多余的Mip Map：Mip Map貼圖在2D精靈和UI圖形這類大小始終一直的紋理上并無用處

1、降低最大解析度

很好理解，紋理解析度越大，在游戲運行時，占用的記憶體資源越大，并且占用的記憶體量是與其解析度的平方成正比的，也就是說，解析度變為原來的二倍，那么記憶體量就需要消耗四倍，因此需要從資源優化的角度來講，需要對其進行一定的限制，簡單的來說，一個Button的紋理通常低于128X128，如果使用1024X024規格的大小就造成了性能的浪費

如下面的圖，我們可以在圖片資源的Inspector面板中最下面的屬性中看到它：Max Size，同時可以看到可以根據不同平臺來選擇不同的最大解析度：

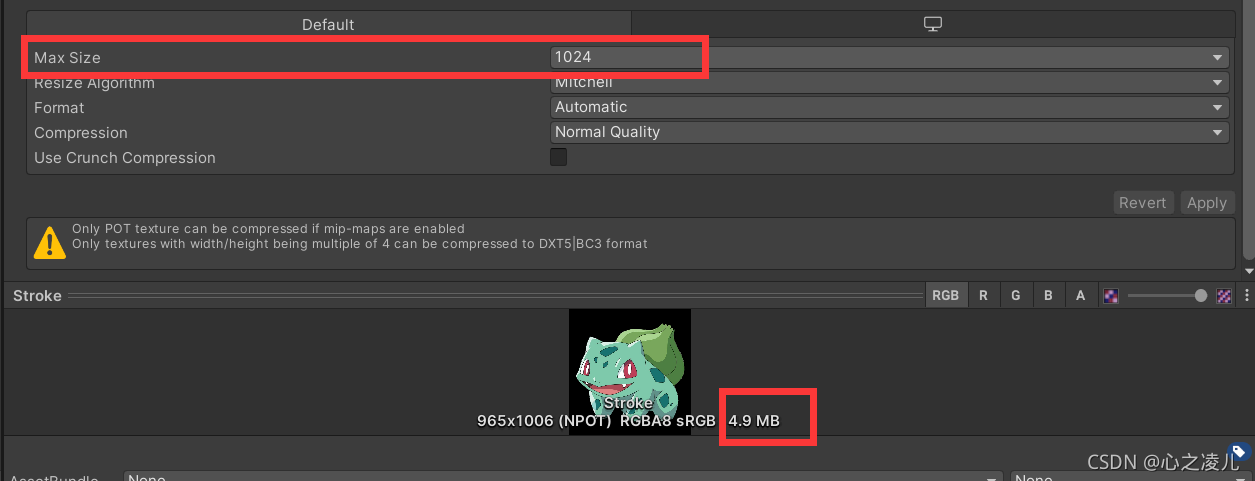

第一張圖片：Max Size調整為1024，紋理資源大小為4.9MB

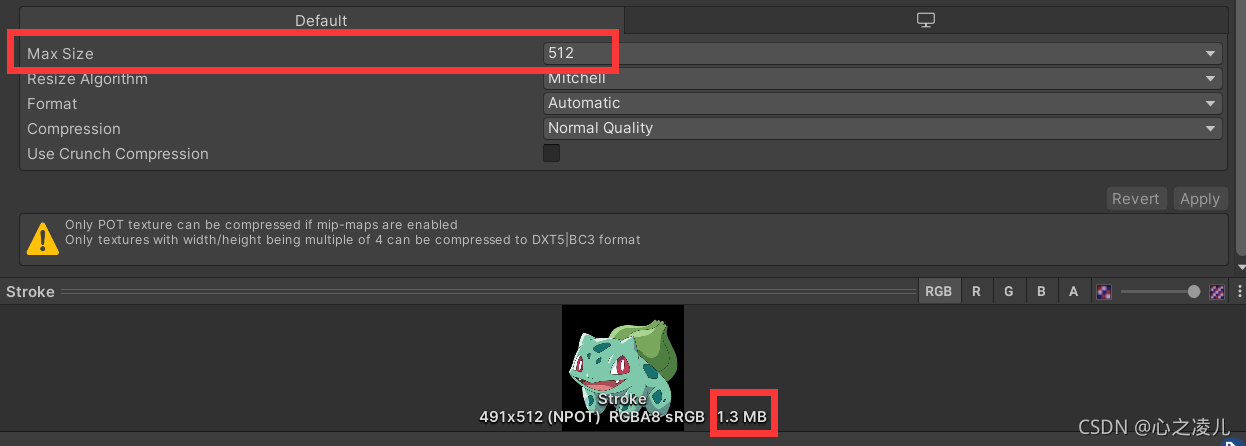

第二張圖片：Max Size調整為512，圖片資源大小為1.3MB

2、對于紋理的壓縮

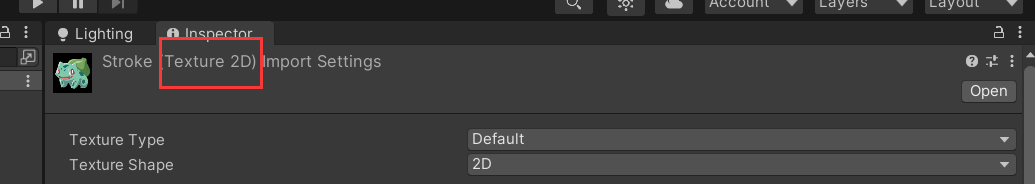

在你主動選擇壓縮格式之前，Unity本身會對圖片做一些處理，無論你放入的是PNG、JPG、PSD或者TGA，Unity都會手動幫助我們調整為Texture 2D，這是一種簡單的調度策略：

那么既然Unity本身都已經智能轉換好了，為什么還要給予開發者選擇壓縮格式的選擇呢，直接對Texture 2D封裝好壓縮方法不就可以了嗎？

其實Unity相對于其他開發引擎有一個很明顯的優勢，就是多適配性，那么為了實作這種多適配性，對于單一平臺的針對性就會相對減弱，而不同平臺的性能表現又不盡相同，就需要開發者來根據平臺特點來選擇針對游戲平臺的壓縮格式，

同樣，即使在同一平臺，也會根據不同的情況有著不同的壓縮需求，比如有一些關鍵的主頁面圖片，玩家感知強的地方，就對圖片的質量要求高些，一些邊角的輔助圖片，可能要求就低一些，如果都使用高質量壓縮，性能方面就造成了浪費，但若都是用低質量壓縮，質量又跟不上，所以，同樣需要根據實際需求選擇不同的壓縮格式，

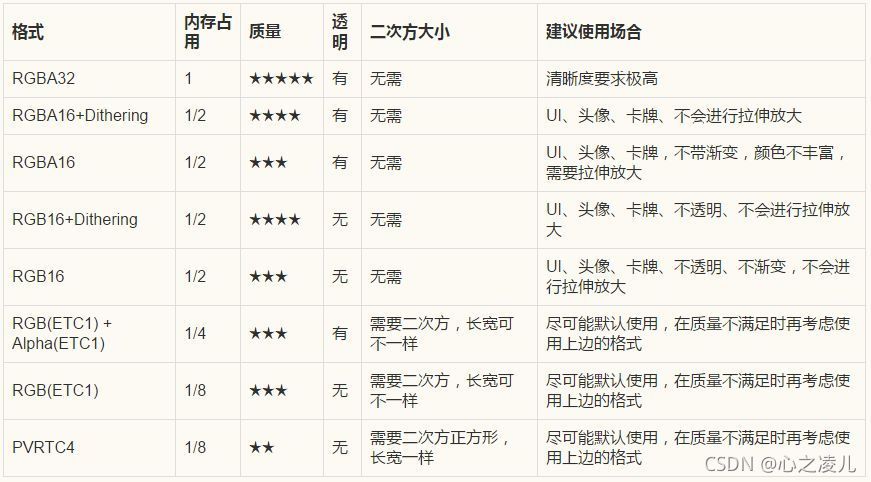

在說到Unity圖片壓縮時，經常會看到這樣一張圖，來介紹不同壓縮格式的特點與適用場景，我也是百度圖片直接爬取的這張圖片，大家可以參考著來看（如果有侵權，請告知我，我會立刻洗掉）

在理解上面這張圖之前做一個簡單的計算，一張1024乘1024的RGBA32格式圖片的占用存盤空間為：

由于RGBA32一個像素每一個顏色值是由兩個16進制的陣列成，也就是8位，那個一個像素就是8位乘以4個顏色值R、G、B、A得到的是4個位元組，即4B，然后乘上1024*1024個像素，最終得到的大小為4MB，也就是4兆，很明顯這是很恐怖的一個數字，要知道現在移動端手機的運行記憶體大概6G，除去系統的占用記憶體，真正給游戲用的最多也就4G`，再分配給GPU|的顯存就更少了，而若這些記憶體被用來大量加載貼圖很明顯是不能被接受的，同時，這樣資料量的圖片加載也會給記憶體

基于上面原生紋理帶來的包體與記憶體問題，就需要根據不同的情況采取一些壓縮策略，由于本人基本沒有美術功底，所以對與各種壓縮格式的美術呈現效果不是很了解，主要是從功能性與性能的角度來分析各種壓縮格式的適用場景：

• 高品質壓縮格式：RGBA32作為一種高保真的壓縮格式，能夠極大的保證圖片質量

• 中品質壓縮格式：RGBA16 + Dithering一聽就是RGBA32的閹割版，簡單來說，相比于RGBA32其色彩細分程度大，可以明顯的看出階梯感，視覺表現相對于RGB32不夠平滑

• 低品質壓縮格式： ETC1+Alpha/PVRTC4這些壓縮格式往往是移動段最常用的壓縮格式，其相對于其他壓縮格式有著無可比擬的性能優勢

注意：

• 除了由于壓縮邏輯不同帶來的加載帶寬減少之外，同時還需要了解像ETC1、PVRTC4等這類在記憶體中不需要進行解壓，而是可以直接被GPU支持，所以相比其他壓縮格式通常會有最好的性能表現

3、取消勾選Read/Write Enabled

該功能是為了使得游戲開發者可以通過C#腳本呼叫對與圖片的讀取與寫入的控制，很明顯，這是由CPU來控制實作的，所以為了可以使得CPU獲取資料，需要在記憶體中備份一份讓CPU訪問，同時為了圖形渲染與顯示，又會將其加載到顯存中為GPU提供資料，

簡單來說，該選項會在游戲運行時，分別在CPU記憶體與GPU記憶體中備份出一張貼圖，如果你并不需要對于紋理進行讀寫操作，可以嘗試關閉該選項，這樣就可以避免游戲運行時占用多余的記憶體

4、禁用多余的Mip Map

Mip Map類似于模型的LOD，同樣是一種基于渲染距離改變渲染貼圖精度的技術，其優勢是在物體距離渲染距離比較遠時，可以節省性能，但是使用Mip Map時會增大記憶體占用量，

Mip map的技術原理是根據原始圖進行2的冪次方的遞減來生成一組不同精度的圖片，當游戲運行時，會將這組圖片加載到記憶體中，然后根據渲染的距離不同，來使用不同精度的圖片，

Mip map會增大多大的記憶體占用量呢

• 在我們使用Mip map時，假設大小為256X256，并且會生成8張不同精度的圖片，根據2的冪次方進行遞減計算每張貼圖大小并累加，這樣最終得到的圖片組的體積大概比原來的單張貼圖大33%

通過一個實體來驗證，假設原始圖片大小為8M，生成的第一張低精度圖片的大小為2M(解析度減少一半，大小就會變為原來的四分之一，很好理解）這樣大概遞減8次，然后累加，就會獲取最終的圖片組大小，通過一個簡單的遞回方法來計算一下：

    public void Awake()
    {
        Debug.Log(GetMipmapSize(8, 8)/8);
    }
    // index:處理總層級數 imageSize：初始大小 回傳增大的記憶體量
    float GetMipmapSize(int index,float imageSize)
    {
        float lastSize = 0;
        if (index == 1)
        {
            lastSize = imageSize*0.25f;
        }
        if (index > 1)
        {
            lastSize = imageSize * 0.25f + GetMipmapSize(index - 1, imageSize * 0.25f);
        }
        return lastSize;

    }

執行程式，得到的結果為：

可以看到，求到的結果是接近于33%，當然如果Mip Map對一張紋理的處理不是八次，計算的結果會有偏差但是實際上，從三次往上，記憶體占用量的增加比例已經非常少了，基本都維持在33%左右，將上面的代碼稍微修改，做個小驗證：

 	public void Awake()
    {
        for (int i = 3; i < 15; i++)
        {
            Debug.Log(string.Format("處理 {0} 次記憶體占用量為: {1}",i,GetMipmapSize(i, 8) / 8));
        }
    }
    float GetMipmapSize(int index,float imageSize)
    {
        float lastSize = 0;
        if (index == 1)
        {
            lastSize = imageSize*0.25f;
        }
        if (index > 1)
        {
            lastSize = imageSize * 0.25f + GetMipmapSize(index - 1, imageSize * 0.25f);
        }
        return lastSize;
    }

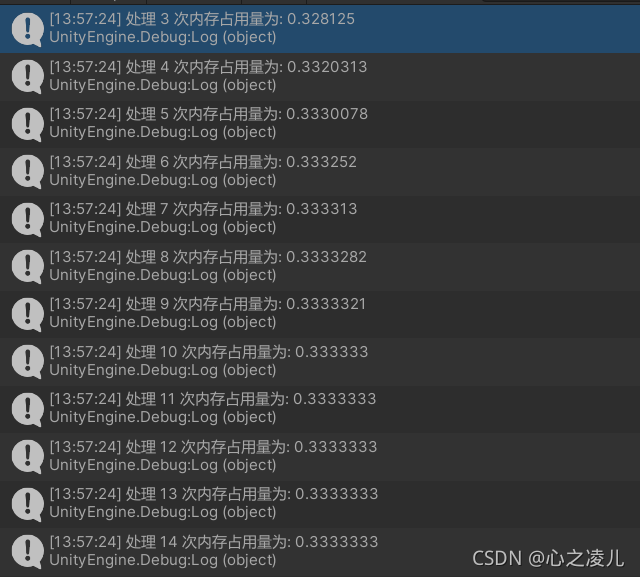

得到的日志為：

可以發現，從三層開始，基本就維持在33%的記憶體占用量，并且在層數逐漸增大的時候，記憶體占用量增加量就非常非常少了，

而Unity所支持的紋理最小為32X32,也就是最小的紋理也會額外的產生三層低精度紋理：16X16、4X4、1X1，這就是為什么很多文章介紹到使用Map mip會說其大約會增加33%的記憶體占用量

雖然Mip map本身是一種性能優化的技術，但是在2D精靈或者UI元素這些不會改變渲染精度的紋理上，只會占用多余的記憶體，所以在2D精靈或者UI元素上使用紋理時記得不要勾選Mip map，

5、打包圖集

圖集的打包主要是優化UI圖形渲染程序中Draw call的數量，其基本原理也是通過UI元素合批來減少Draw Call，進入提升CPU的性能表現，關于其具體細節，可以查看我之前的文章：

圖集打包文章：

• Unity 將Sprite打包進圖集


二、模型

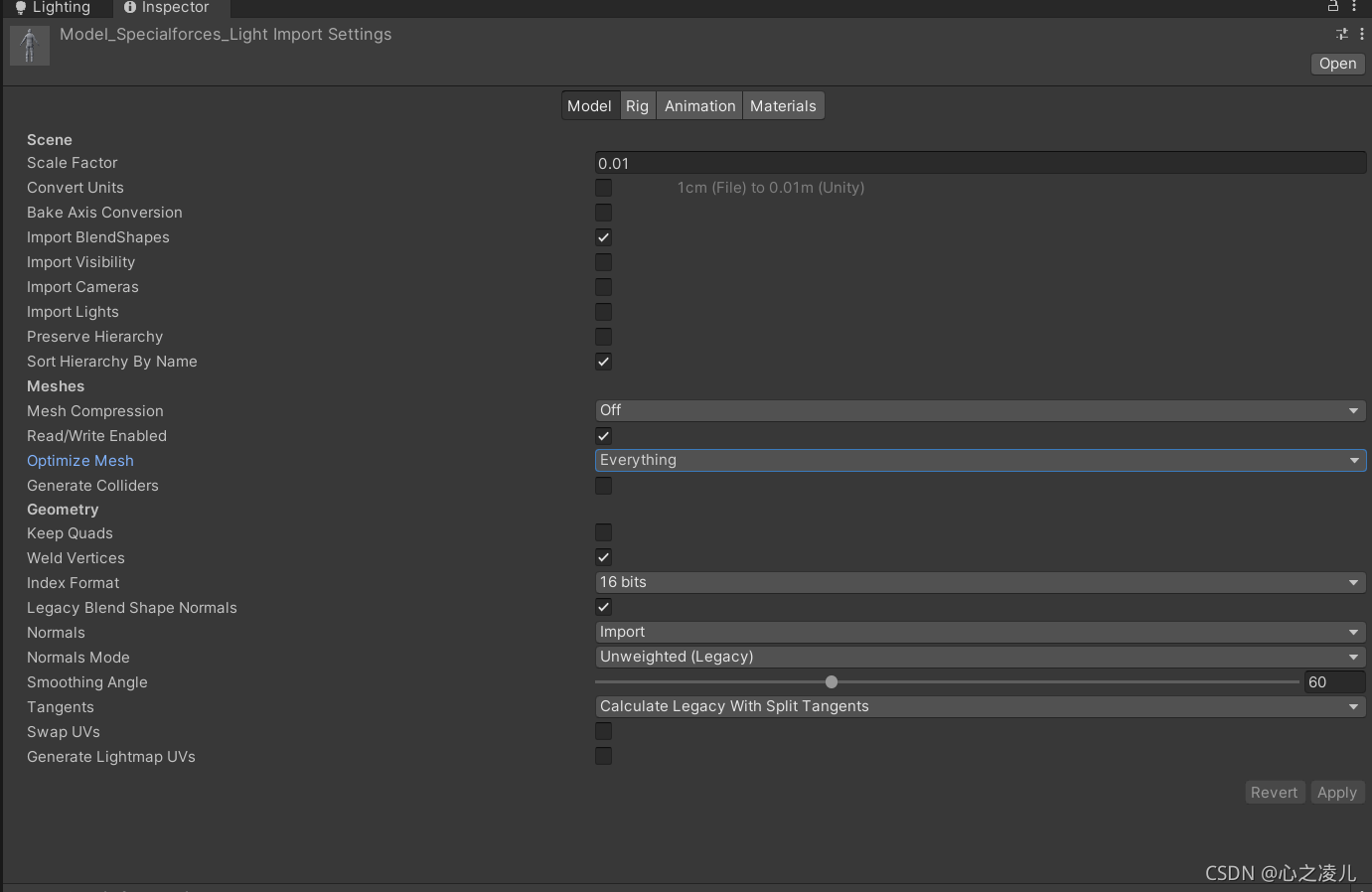

相比與紋理，模型的性能表現更多的取決于美術規范，程式來講沒有更多可以優化的地方，但是在Unity中也有一些選項影響模型加載、渲染等方面的性能表現，我們可以在匯入時看到：

1、禁用掉Reader/Write Enables:

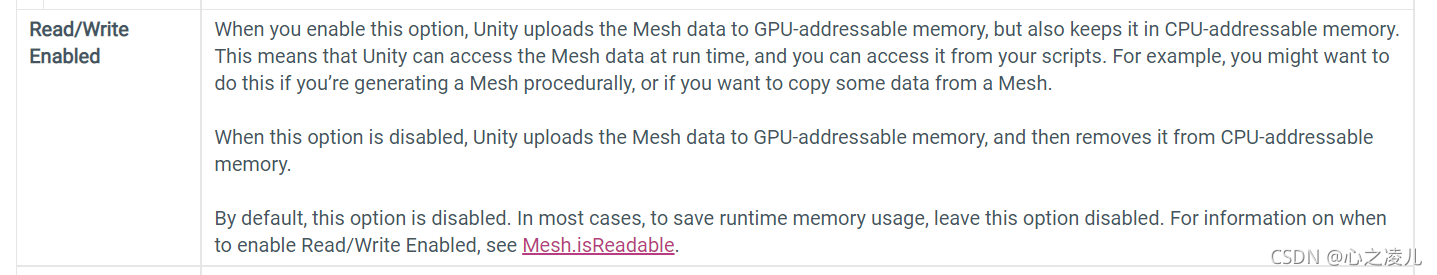

點擊模型，可以在Inspector面板看到這些設定選項，類似于紋理，如果在游戲中，你不需要對模型進行修改，可以禁用掉Reader/Write Enables來避免資料的備份而占用多余的記憶體，我們可以在Unity官方檔案中找到相關介紹：

翻譯過來就是：

• 啟用此選項后，Unity 會將 Mesh資料上傳到 GPU可尋址記憶體，但也會將其保存在 CPU 可尋址記憶體中，這意味著Unity可以在運行時訪問 Mesh資料，可以從腳本中訪問它，

• 而禁用此選項后，Unity 會將 Mesh 資料上傳到 GPU可尋址記憶體，然后將其從 CPU 可尋址記憶體中洗掉

• 默認情況下，此選項處于禁用狀態，在大多數情況下，要節省運行時記憶體使用量，請禁用此選項

而對于模型本身來說，盡量避免模型留有多余的面數，尤其是移動端，因為高精度模型除了本身所帶來的壓力外，在其他方面也有諸多的性能挑戰

2、盡量不要勾選不需要的功能選項

在Unity中，某些功能即使你未使用到，也會 消耗一定的資源去維護其狀態，類似上面的Reader/Write Enables選項,所以用不到的功能我們可以考慮盡量的去禁用掉

3、設定一些關于質量與性能的選項

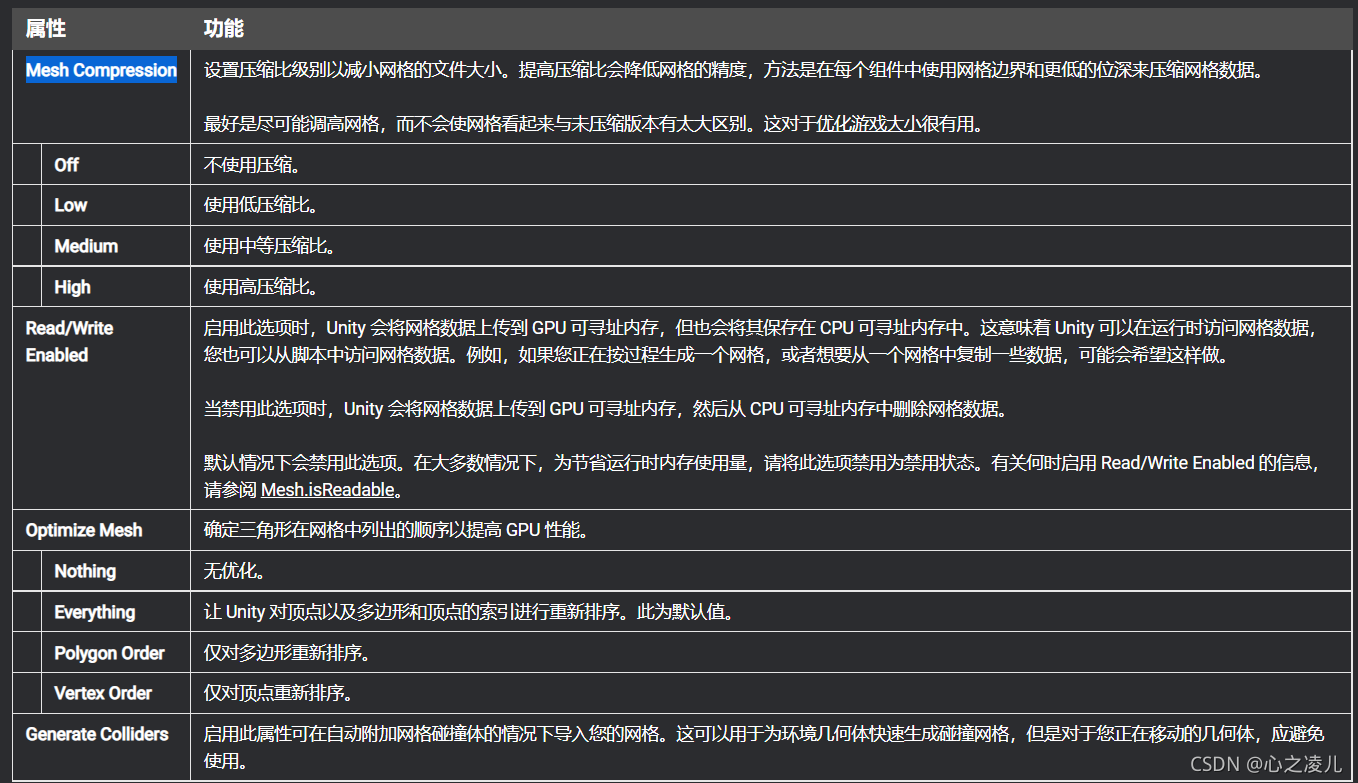

Unity提供了一些對模型進行優化的選項，可以查閱Unity官方檔案來閱讀了解他們，這里也簡要的列出：

通過上面一張圖片可以看出，影響模型表現與游戲性能的選項有下面幾個：

• Mesh Compression：通過使用網格邊界和每個組件較低的位深度來壓縮網格資料，增加壓縮率會降低網格的精度，最好在 Mesh 看起來與未壓縮版本沒有太大區別的情況下將其調得盡可能高，這對于優化游戲大小很有用
• Optimize Mesh：確定三角形在網格中列出的順序以獲得更好的 GPU 性能，默認都會勾選
• Normals:如果網格模型既不是法線貼圖也不受實時光照影響，就選用None,這樣也能夠很好的提升性能表現

其實，Unity設定了一些通程序式控制模型質量來改變性能表現的選項，但是不建議使用，預期通過這些選項來調整性能表現，還不如直接讓美術直接處理模型，畢竟他們更加專業，可以更好的保證模型的表現效果與性能表現的平衡，

4、使用LOD

關于LOD，其實應該在渲染這一段來講，但是這個技術又與模型網格有很大的關系，所以提前介紹一下

LOD即Levels of Detail，翻譯過來就是多層次細節，類似與紋理渲染的Mip map技術，同樣是一種根據渲染距離設定渲染精度的一種技術，其實作方式是在游戲開發時，美術根據不同的渲染距離制作一組不同精度的模型，匯入到Unity通過LOD組件連接其這一組模型，并設定相關引數，這樣在游戲運行時，就會在不同的距離有不同的渲染精度：

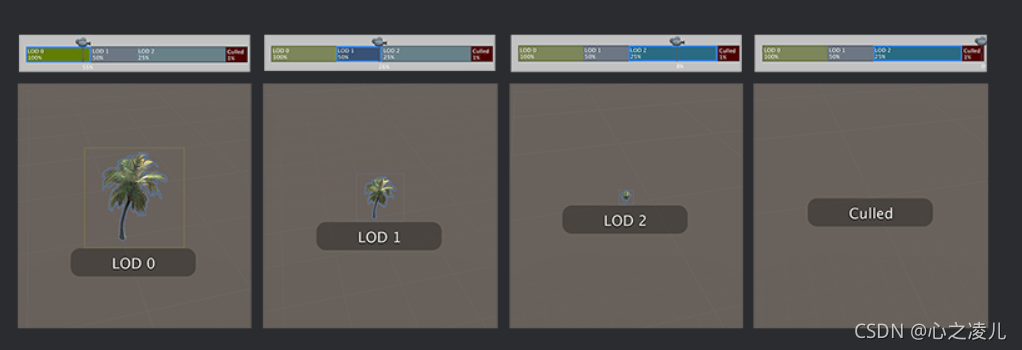

這是Unity官方檔案的一個案例，可以看出，隨著渲染距離的增加，渲染精度逐漸下降，直到最終被剔除，這樣做的優勢是保證游戲畫面表現的同時，可以最大程度降低渲染壓力，簡單的理解，如果不采用LOD，隨著距離增加，物體占用的螢屏像素就會越少，那么單位像素的三角面數就會越多，單位的渲染壓力就會增大，畫面表現需求不高的地方渲染壓力反而更高，這顯然是不合理的，所以就需要通過LOD來解決這樣的問題，

當然這種技術本身也是有相當大的缺陷的，首先就是會增大包體的體積，同時也會增加美術的作業量，所以在實際開放中，一般只會對一些重要的物件使用該技術

總結

上面所介紹的關于資源影響游戲性能的一些常用的點，都是游戲開發者日常接觸最多的，更深入，更底層的就需要根據專案的特點進行專門的適配與調整，
