前言
一般情況下，分布式系統都是以有線的以太網為基礎，但是也存在采用無線分布式系統（WDS）
一、應用場景
室內
室內部署WDS，因為室內布線較為麻煩，所以這是個不錯的解決方案，但是室內容易受限于建筑物的遮擋，這是最大的約束，

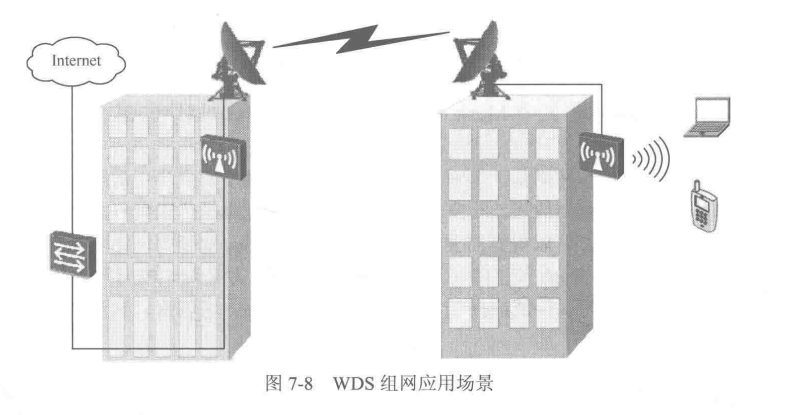

室外
應用于兩個局域網之間有遮擋物或者傳輸距離較大時候，可以考慮無線中繼的方法來連接，如圖
二、作業原理
WDS可以將有線網路的資料通過無線網路當中繼架構來傳輸到另外一個無線網路環境，或者是另外一個有線網路，
WDS架構優點
- 無需架線挖槽，快速部署，
- 只有電信部分有權利在公共場所布設電纜，而無線橋接方式則可根據客戶需求使用2.4G和5G免許可的ISM頻段靈活定制專網，
- 運維方便，
- 組網快，支持緊急通信保障，
三、組網模式
1.AP的作業模式
- ROOT模式：AP做為根節點直接與AC通過有線相連，另外AP型網橋向下供STA型網橋接入，
- Middle模式：AP作為中間節點以STA型網橋向上連接AP型網路、以AP型網路向下供STA型網橋接入，
- leaf模式：AP作為葉子節點以STA型網橋向上連接AP型網橋，

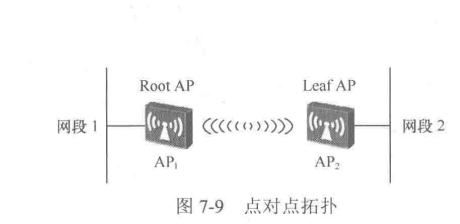

2.點對點組網方式

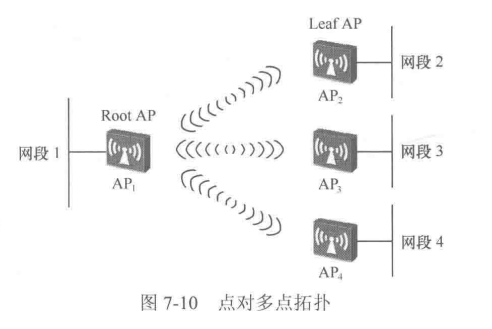

3.點對多點組網方式

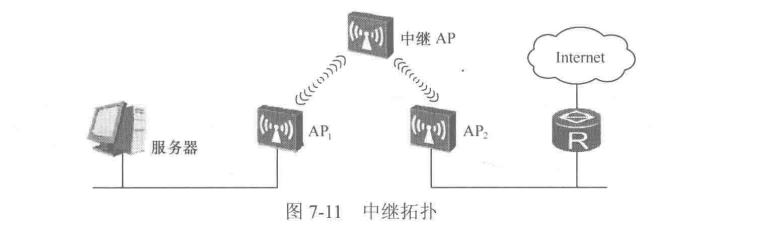

4.中繼組網方式

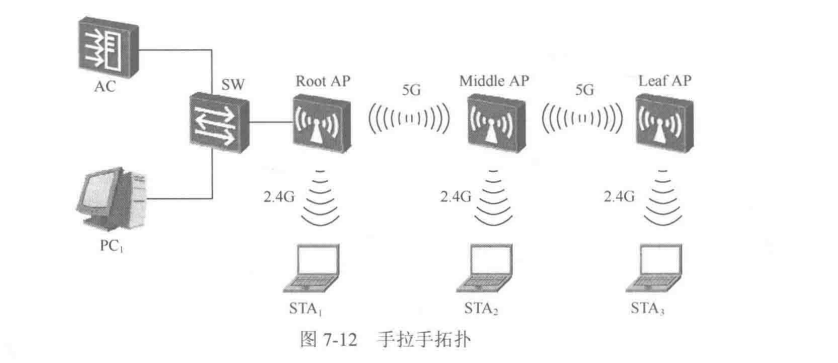

5.手拉手組網方式

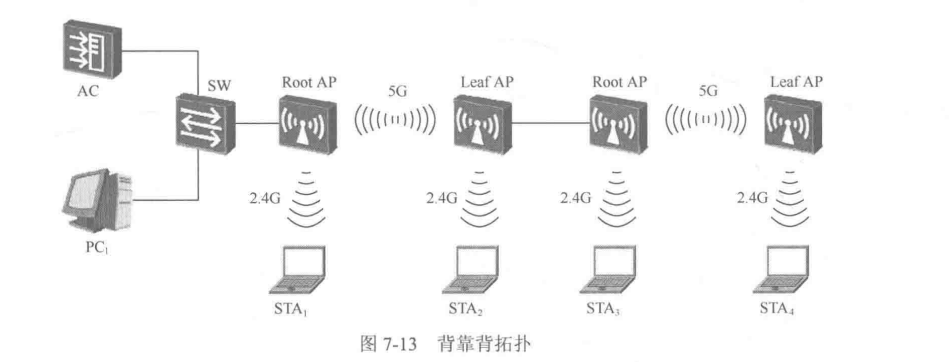

6.背靠背組網方式
