一、前言

前段時間分享了UGUI的每個組件的屬性和使用方法，比如Text、Button、Image、Toggle、InputField、ScrollView等等，

接著分享了UGUI的一些原理，比如說UGUI的渲染模式、UGUI的縮放計算、UGUI的描點定位、UGUI的自動布局等等，

相信大家看完后會對UGUI有一個比較全面的認識了，

下面，就繼續分享UGUI的UI組件進行應用的實體，

這是本系列文章的第八篇：
【Unity3D-UGUI應用篇】（一）使用Text實作進度等待影片
【Unity3D-UGUI應用篇】（二）使用Image實作進度條影片
【Unity3D-UGUI應用篇】（三）使用UGUI實作層級選單
【Unity3D-UGUI應用篇】（四）使用UGUI彈窗顯示模型及彈窗模型互動
【Unity3D-UGUI應用篇】（五）使用Button完成滑鼠移動到UI上面顯示文字功能
【Unity3D-UGUI應用篇】（六）螢屏自適應(多分配率適配)
【Unity3D-UGUI應用篇】（七）UGUI實作視窗的自由拖拽
【Unity3D-UGUI應用篇】（八）Image實作畫線、畫三角形、畫正方形、畫圓

二、使用Image畫線

首先，來看效果圖：
在這里插入圖片描述
實作：
（1）搭建一個簡單的UI場景：

讓Panel覆寫整個螢屏，然后將Image寬高設定為1，在后面用代碼設定寬高，

（2）撰寫代碼DrawLine.cs

using UnityEngine;
using UnityEngine.EventSystems;
using UnityEngine.UI;

/// <summary>
/// 掛載在Panel上
/// </summary>
public class DrawLine : MonoBehaviour, IPointerDownHandler, IDragHandler
{
    public Image image;//畫線的Image
    public Vector2 rectA;//起點
    public Vector2 rectB;//終點

    //劃線功能
    void DrawStraightLine(Image image, Vector2 a, Vector2 b)
    {
        float distance = Vector2.Distance(a, b);                                    //求距離
        float angle = Vector2.SignedAngle(a - b, Vector2.left);                     //求夾角
        image.GetComponent<RectTransform>().anchoredPosition = (a + b) / 2;
        image.GetComponent<RectTransform>().sizeDelta = new Vector2(distance, 5);   //長度，寬度
        image.transform.localRotation = Quaternion.AngleAxis(-angle, Vector3.forward);
    }


    public void OnPointerDown(PointerEventData eventData)
    {
        Vector2 startPoint = new Vector2(eventData.position.x - 960, eventData.position.y - 540);
        rectA = startPoint;
    }

    public void OnDrag(PointerEventData eventData)
    {
        Vector2 endPoint = new Vector2(eventData.position.x - 960, eventData.position.y - 540);
        rectB = endPoint;
        DrawStraightLine(image, rectA, rectB);
    }
}

一個起點，一個終點，然后呼叫UGUI的介面實作點擊、拖拽等介面代碼，

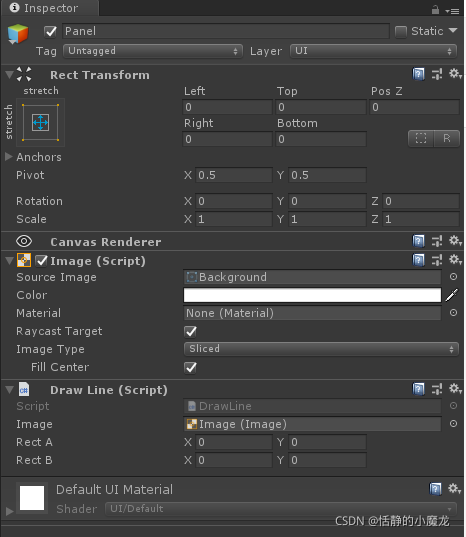

（3）將腳本掛載在Panel，然后將Image拖到對應卡槽中即可，
在這里插入圖片描述
（4）運行程式

三、使用Image畫三角形

先看效果圖：
在這里插入圖片描述
在上一個實體的基礎上，修改代碼完成，

因為三角形需要有三個點，三條線，所以需要在上一個實體基礎上再復制兩個Image出來：
在這里插入圖片描述
修改DrawLine.cs代碼：

using UnityEngine;
using UnityEngine.EventSystems;
using UnityEngine.UI;

/// <summary>
/// 掛載在Panel上
/// </summary>
public class DrawLine1 : MonoBehaviour, IPointerDownHandler, IDragHandler,IPointerUpHandler
{
    public Image image;//畫線的Image
    public Image image1;//畫線的Image
    public Image image2;//畫線的Image
    private Vector2 rectOne;//第一個點
    private Vector2 rectTwo;//第二個點
    private Vector2 rectThree;//第三個點
    private int lineIndex = 0;

    //劃線功能
    void DrawStraightLine(Image image, Vector2 a, Vector2 b)
    {
        float distance = Vector2.Distance(a, b);                                    //求距離
        float angle = Vector2.SignedAngle(a - b, Vector2.left);                     //求夾角
        image.GetComponent<RectTransform>().anchoredPosition = (a + b) / 2;
        image.GetComponent<RectTransform>().sizeDelta = new Vector2(distance, 5);   //長度，寬度
        image.transform.localRotation = Quaternion.AngleAxis(-angle, Vector3.forward);
    }

    void DrawStraightLine1(Image image, Vector2 a, Vector2 b)
    {
        float distance = Vector2.Distance(a, b);                                    //求距離
        float angle = Vector2.SignedAngle(a - b, Vector2.left);                     //求夾角
        image1.GetComponent<RectTransform>().anchoredPosition = (a + b) / 2;
        image1.GetComponent<RectTransform>().sizeDelta = new Vector2(distance, 5);   //長度，寬度
        image1.transform.localRotation = Quaternion.AngleAxis(-angle, Vector3.forward);
    }

    void DrawStraightLine2(Image image, Vector2 a, Vector2 b)
    {
        float distance = Vector2.Distance(a, b);                                    //求距離
        float angle = Vector2.SignedAngle(a - b, Vector2.left);                     //求夾角
        image2.GetComponent<RectTransform>().anchoredPosition = (a + b) / 2;
        image2.GetComponent<RectTransform>().sizeDelta = new Vector2(distance, 5);   //長度，寬度
        image2.transform.localRotation = Quaternion.AngleAxis(-angle, Vector3.forward);
    }


    public void OnPointerDown(PointerEventData eventData)
    {
        if (lineIndex == 0)
        {
            Vector2 startPoint = new Vector2(eventData.position.x - 960, eventData.position.y - 540);
            rectOne = startPoint;
        }
    }

    public void OnPointerUp(PointerEventData eventData)
    {
        if (lineIndex == 0)
        {
            lineIndex = 1;
        }
        else if (lineIndex == 1)
        {
            lineIndex = 2;
            DrawStraightLine2(image, rectThree, rectOne);
        }
    }

    public void OnDrag(PointerEventData eventData)
    {
        if (lineIndex == 0)
        {
            Vector2 endPoint = new Vector2(eventData.position.x - 960, eventData.position.y - 540);
            rectTwo = endPoint;
            DrawStraightLine(image, rectOne, rectTwo);
        }
        else if(lineIndex == 1)
        {
            Vector2 endPoint = new Vector2(eventData.position.x - 960, eventData.position.y - 540);
            rectThree = endPoint;
            DrawStraightLine1(image, rectTwo, rectThree);
        }
    }
}

在不同的點擊、拖拽狀態下，畫不同的線，完成三角形的繪制，

將這個腳本掛載在Panel物件上，并且拖進去不同的Image：

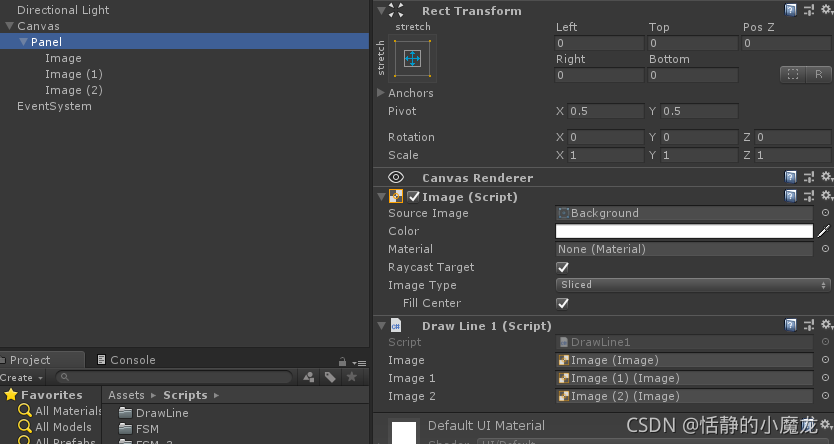

在這里插入圖片描述
運行程式：

四、使用Image畫四邊形、正方形

先看效果圖：
在這里插入圖片描述
這個也是在第一個實體的繼續上進行修改，

當兩個點連上一條直線，送開滑鼠，根據兩點的距離長度，求出其他點的位置坐標然后生成四邊形，如圖所示：

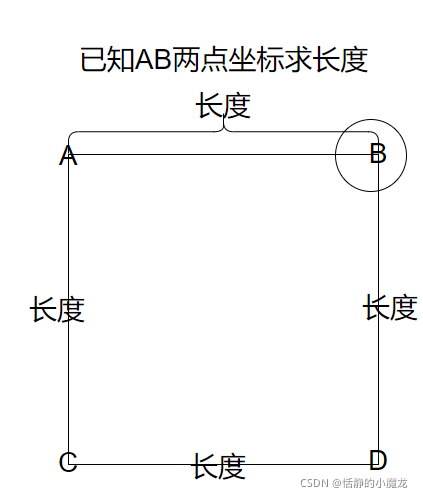

在這里插入圖片描述
修改DrawLine.cs代碼：

using UnityEngine;
using UnityEngine.EventSystems;
using UnityEngine.UI;

/// <summary>
/// 掛載在Panel上
/// </summary>
public class DrawLine2 : MonoBehaviour, IPointerDownHandler, IDragHandler, IPointerUpHandler
{
    public Image image;//畫線的Image
    public Image image1;//畫線的Image
    public Image image2;//畫線的Image
    public Image image3;//畫線的Image
    private Vector2 rectOne;//第一個點
    private Vector2 rectTwo;//第二個點
    private Vector2 rectThree;//第三個點
    private Vector2 rectFour;//第四個點

    //劃線功能
    void DrawStraightLine(Image image, Vector2 a, Vector2 b)
    {
        float distance = Vector2.Distance(a, b);                                    //求距離
        float angle = Vector2.SignedAngle(a - b, Vector2.left);                     //求夾角
        image.GetComponent<RectTransform>().anchoredPosition = (a + b) / 2;
        image.GetComponent<RectTransform>().sizeDelta = new Vector2(distance, 5);   //長度，寬度
        image.transform.localRotation = Quaternion.AngleAxis(-angle, Vector3.forward);
    }

    void DrawStraightLine1(Image image, Vector2 a, Vector2 b,Vector2 c,Vector2 d)
    {
        float distance = Vector2.Distance(a, b);                                    //求距離
        float angle = Vector2.SignedAngle(a - b, Vector2.left);                     //求夾角
        image.GetComponent<RectTransform>().anchoredPosition = (a + b) / 2;
        image.GetComponent<RectTransform>().sizeDelta = new Vector2(distance, 5);   //長度，寬度
        image.transform.localRotation = Quaternion.AngleAxis(-angle, Vector3.forward);

        float distance1 = Vector2.Distance(b, c);                                    //求距離
        float angle1 = Vector2.SignedAngle(b - c, Vector2.left);                     //求夾角
        image1.GetComponent<RectTransform>().anchoredPosition = (b + c) / 2;
        image1.GetComponent<RectTransform>().sizeDelta = new Vector2(distance1, 5);   //長度，寬度
        image1.transform.localRotation = Quaternion.AngleAxis(-angle1, Vector3.forward);

        float distance2 = Vector2.Distance(c, d);                                    //求距離
        float angle2 = Vector2.SignedAngle(c - d, Vector2.left);                     //求夾角
        image2.GetComponent<RectTransform>().anchoredPosition = (c + d) / 2;
        image2.GetComponent<RectTransform>().sizeDelta = new Vector2(distance2, 5);   //長度，寬度
        image2.transform.localRotation = Quaternion.AngleAxis(-angle2, Vector3.forward);

        float distance3 = Vector2.Distance(d, a);                                    //求距離
        float angle3 = Vector2.SignedAngle(d - a, Vector2.left);                     //求夾角
        image3.GetComponent<RectTransform>().anchoredPosition = (d + a) / 2;
        image3.GetComponent<RectTransform>().sizeDelta = new Vector2(distance3, 5);   //長度，寬度
        image3.transform.localRotation = Quaternion.AngleAxis(-angle3, Vector3.forward);
    }


    public void OnPointerDown(PointerEventData eventData)
    {
        Vector2 startPoint = new Vector2(eventData.position.x - 960, eventData.position.y - 540);
        rectOne = startPoint;
    }

    public void OnPointerUp(PointerEventData eventData)
    {
        if (rectOne.y - rectTwo.y > 5)
        {
            float distance = Vector2.Distance(rectOne, rectTwo);
            Vector2 c = new Vector2(rectOne.x + distance, rectOne.y);
            Vector2 d = new Vector2(rectTwo.x + distance, rectTwo.y);
            DrawStraightLine1(image, rectOne, rectTwo, d, c);
        }
        else
        {
            float distance = Vector2.Distance(rectOne, rectTwo);
            Vector2 c = new Vector2(rectOne.x , rectOne.y- distance);
            Vector2 d = new Vector2(rectTwo.x , rectTwo.y - distance);
            DrawStraightLine1(image, rectOne, rectTwo, d, c);
        }
    }

    public void OnDrag(PointerEventData eventData)
    {
        Vector2 endPoint = new Vector2(eventData.position.x - 960, eventData.position.y - 540);
        rectTwo = endPoint;
        DrawStraightLine(image, rectOne, rectTwo);
    }
}

因為四邊形需要四條線，所以需要復制4個Image，然后將腳本附加到Panel身上，將Image拖入到對應的卡槽中：

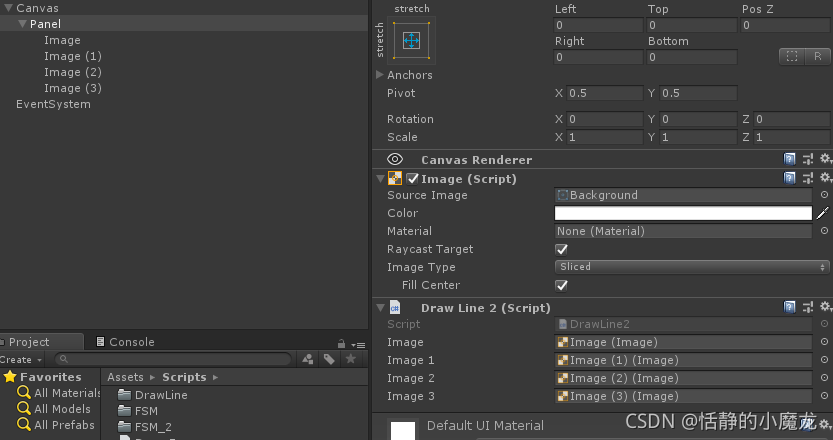

在這里插入圖片描述
運行程式：

五、使用UGUI VertexHelper畫圓

先看效果圖：
在這里插入圖片描述
實作：

新建腳本ChartUtilsPie.cs：

using UnityEngine;
using UnityEngine.UI;

public static class ChartUtilsPie
{
    //畫圓形  其實就是畫三角形
    public static void DrawCircle(VertexHelper vh, Vector2 circlepoint, float r, int segments, float startdegree, float enddegree)
    {
        float startangle = startdegree * Mathf.Deg2Rad;//代表多少多少角度*1的弧度
        float angle = (enddegree - startdegree) * Mathf.Deg2Rad / segments;
        Vector2 p1, p2;
        p1 = new Vector2(circlepoint.x + r * Mathf.Sin(startangle), circlepoint.y + r * Mathf.Cos(startangle));
        for (int i = 1; i <= segments; i++)
        {
            p2 = new Vector2(circlepoint.x + r * Mathf.Sin(startangle + angle * i), circlepoint.y + r * Mathf.Cos(startangle + angle * i));
            DrawTriangle(vh, circlepoint, p1, p2, Color.red);
            p1 = p2;
        }
    }

    //畫三角
    public static void DrawTriangle(VertexHelper vh, Vector3 p1, Vector3 p2, Vector3 p3, Color32 color)
    {
        UIVertex vertex1 = new UIVertex();
        vertex1.position = p1;
        vertex1.color = color;
        vertex1.uv0 = Vector2.zero;

        UIVertex vertex2 = new UIVertex();
        vertex2.position = p2;
        vertex2.color = color;
        vertex2.uv0 = Vector2.zero;

        UIVertex vertex3 = new UIVertex();
        vertex3.position = p3;
        vertex3.color = color;
        vertex3.uv0 = Vector2.zero;

        int index = vh.currentIndexCount;
        vh.AddVert(vertex1);
        vh.AddVert(vertex2);
        vh.AddVert(vertex3);
        vh.AddTriangle(index, index + 1, index + 2);
    }
}

這個腳本就是主要畫圓的腳本，

通過畫很多個三角形，首尾相連，組成一個圓形，

DrawTriangle畫三角的函式沒啥好說的，就是三個點，中心點也是圓的圓心，然后三角形的兩個點，以及兩個點連成的線就是圓的弧，實作程序如圖所示：

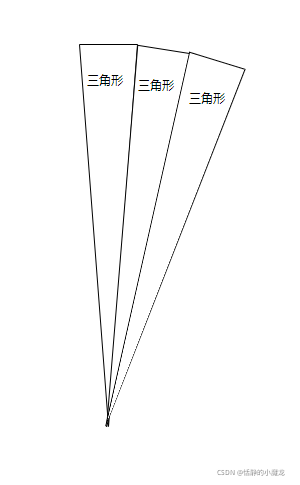

在這里插入圖片描述
所以，理論上這個三角形越多這個圓就越圓，

DrawCircle這個函式就是計算生成三角形的三個點，

這個三角形的中心點也就是圓點已經確定了，那么就根據中心點，然后半徑，得到經過圓心的量個點，經過圓心的點的公式為：

x=a+r cosθ y=b+r sinθ（θ∈ [0，2π) ） (a,b) 為圓心坐標，r 為圓半徑，θ 為引數，(x,y) 為經過點的坐標

就這樣求出p1和p2的坐標值：

p1 = new Vector2(circlepoint.x + r * Mathf.Sin(startangle), circlepoint.y + r * Mathf.Cos(startangle));
p2 = new Vector2(circlepoint.x + r * Mathf.Sin(startangle + angle * i), circlepoint.y + r * Mathf.Cos(startangle + angle * i));

然后p1=p2，首尾相連，下一個三角形的點等于上一個三角形的點，

然后新建腳本PieImageBase.cs：

using UnityEngine.UI;

public class PieImageBase : MaskableGraphic
{
    protected override void OnPopulateMesh(VertexHelper vh)
    {
        vh.Clear();
        DrawCircleShow(vh);
    }
    protected virtual void DrawCircleShow(VertexHelper vh)
    {

    }
}

新建腳本DrawCircle.cs：

using UnityEngine;
using UnityEngine.UI;

public class DrawCircle : PieImageBase
{
    [Header("圓的半徑")]
    public float radius = 80;
    [Header("圓的總度數")]
    public float totaldegree = 360;
    [Header("圓分成多少段畫")]
    public int segments = 0;
    [Header("圓心")]
    private Vector2 circlepoint = Vector2.zero;

    protected override void DrawCircleShow(VertexHelper vh)
    {
        vh.Clear();
        ChartUtilsPie.DrawCircle(vh, circlepoint, radius, segments,0, totaldegree);
    }
}

傳遞圓的半徑、圓心、圓的度數、圓分成多少度段畫，

當圓分成5個畫的時候，就相當于用5個三角形做成圓，就變成五邊形了：

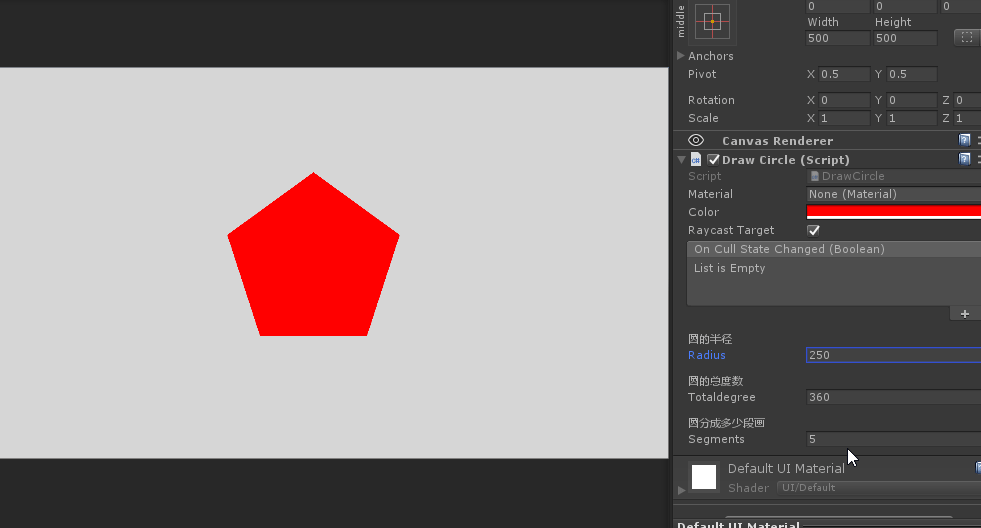

在這里插入圖片描述
這個值越大，圓就越圓：

還有總度數，修改總度數，圓也跟著變化：

總結一下，需要新建三個腳本：

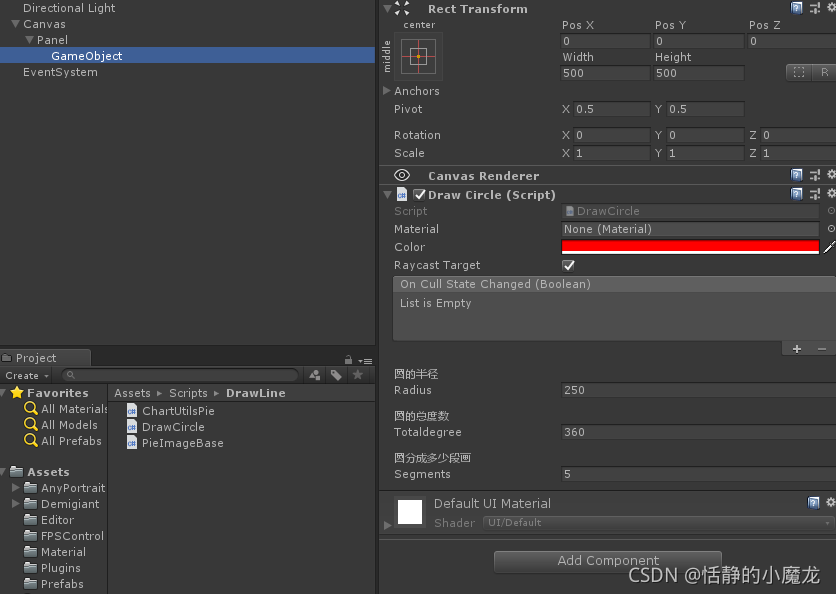

然后，新建一個Panel覆寫全屏，在Panel下新建一個空物件，附加DrawCircle腳本：

因為是實時渲染，可以實時看到效果：

在這里插入圖片描述
