Arduino 基礎入門教程
無奈的吐槽
一轉眼大學就快結束了，這是我第一次在CSDN上寫博客，其實一直想寫博客來完善自己的學習業余生活，在寫的途中不斷的進步自己，奈何大學時間確實挺緊的，每天除了苦逼的兼職時間就是上下課，泡實驗室，屬實沒有太多時間來寫文章，加上自己是學自動化的，文采極差（滑稽一笑），就當隨筆來記錄了，如果有疏漏或者差錯，歡迎指正，共同進步，
Arduino開發板介紹
Arduino是一款便捷靈活、方便上手的開源電子原型平臺，包含硬體（各種型號的Arduino板）和軟體（ArduinoIDE），由一個歐洲開發團隊于2005年冬季開發，其成員包括Massimo Banzi、David Cuartielles、Tom Igoe、Gianluca Martino、David Mellis和Nicholas Zambetti等，
它構建于開放原始碼simple I/O介面版，并且具有使用類似Java、C語言的Processing/Wiring開發環境，主要包含兩個的部分：硬體部分是可以用來做電路連接的Arduino電路板；另外一個則是Arduino IDE，你的計算機中的程式開發環境，你只要在IDE中撰寫程式代碼，將程式上傳到Arduino電路板后，程式便會告訴Arduino電路板要做些什么了，
https://baike.baidu.com/item/Arduino/9362389?fr=aladdin
單片機入門第一步點亮二極管

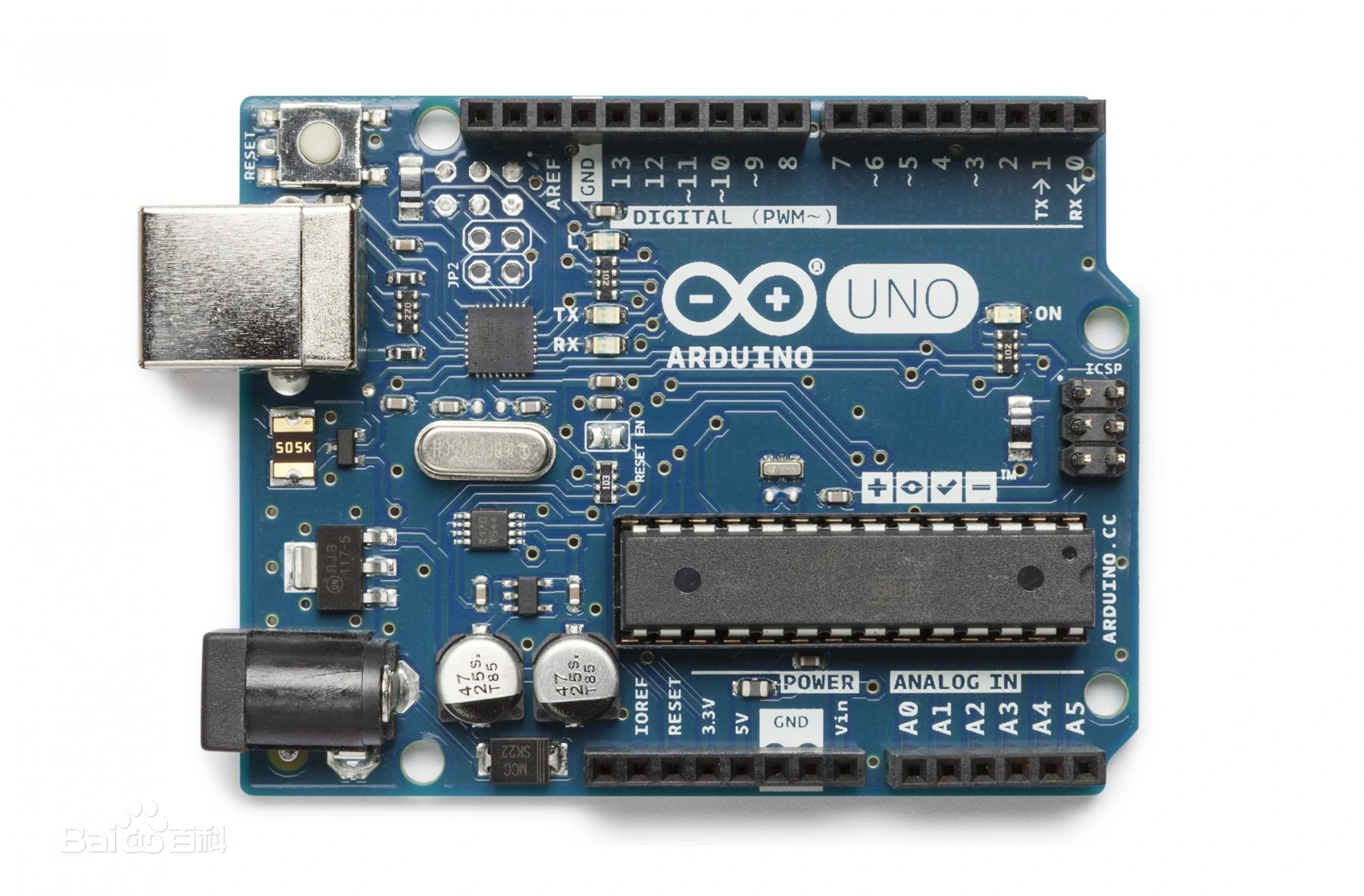

Arduino單片機開發板有多種型號，這里選擇入門級的Arduino UNO R3（便宜實惠）
我們從流水燈開始進行學習
流水燈，顧名思義就是回圈規律性亮滅的一組二極管，大家都知道，二極管有正負兩個極性，正向導通即可發光，反之則不發光，我們可以通過高低電平來控制他的亮滅，下面開始動手制作吧，

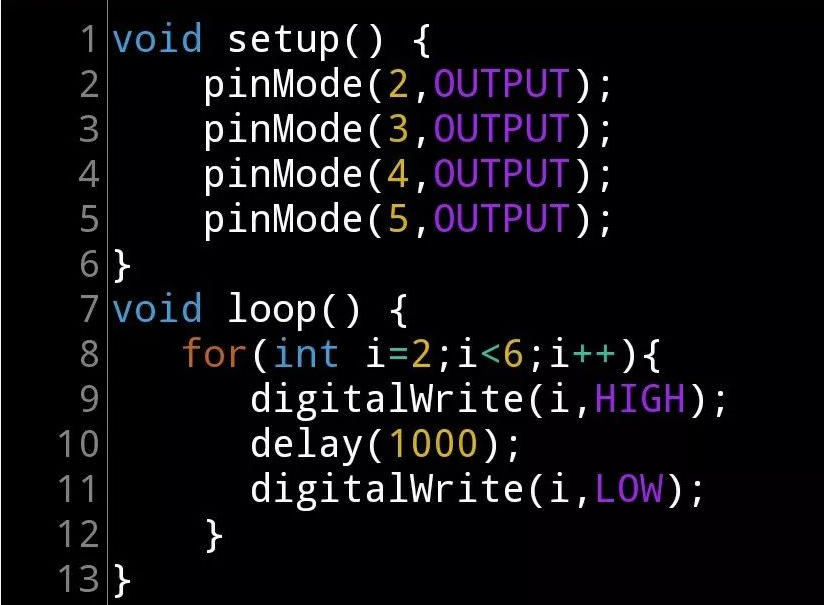

首先是程式部分，
程式就是這么簡單，總體分成兩部分，void setup和void loop兩個部分，第一部分為設定部分，OUTPUT為輸出引腳，也就是說我們把arduino上的2，3，4，5引腳設定為輸出引腳，之后就是第二部分了，第二部分其實還有一種寫法，就是單純的一個二極管一個二極管的單獨寫，但是程式講究簡單，工整，所以我們整合一下，就是用了一個回圈函式for,給定一個初始值變數i,使其等于我們的第一個引腳2，然后進行判斷，i++，判斷條件是i＜6,直到i=6的時候，從頭開始執行下一次回圈，每一次回圈都有一個高低電平，（HIGH;LOW），HIGH的時候，小燈亮，LOW的時候，小燈滅，delay(延時)1秒，然后進行第二次回圈，以此類推，

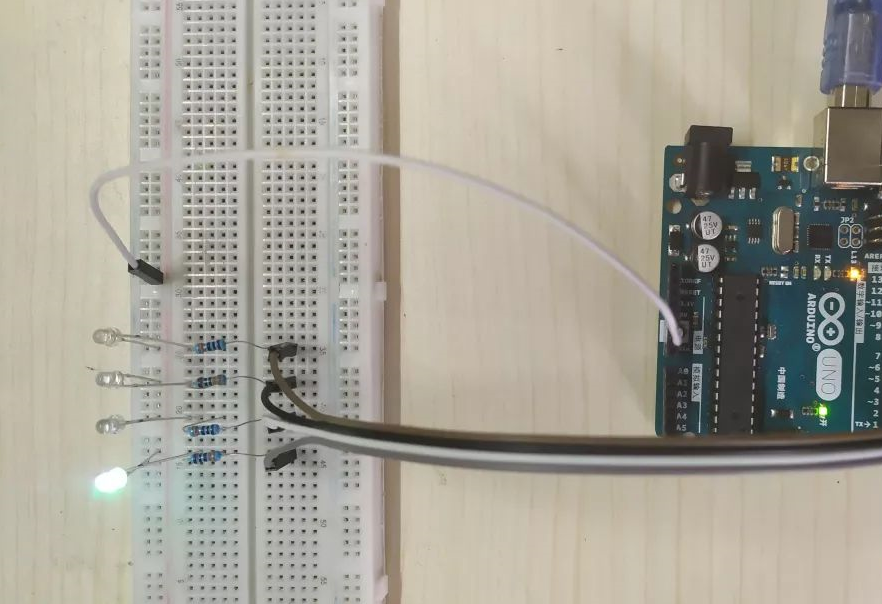

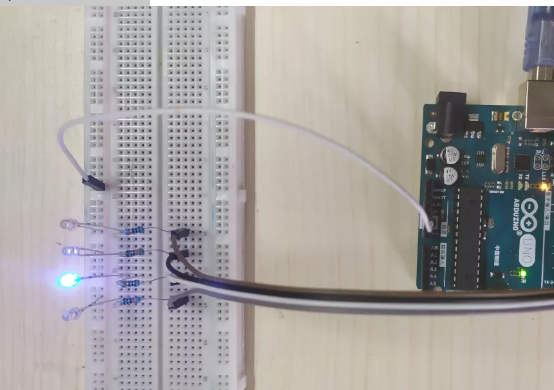

上實驗結果
廢話不多說 上實驗圖片
然后編譯一下，燒錄到arduino板子里,將二極管的正極(本實驗中高電平有效)分別連到主控的2，3，4，5引腳，別忘記加一個限流電阻哦!連接好線路之后，我們給主控通電，然后一起見證一下，二極管開始按順序延時一秒周期性亮滅，是不是很好玩，好了，今天的小實驗您學會了沒？歡迎在評論區留言哦，
