一、什么是數字電路
在電路的世界里，信號的傳遞分為兩種信號，一種叫做模擬信號，一種叫做數字信號
-

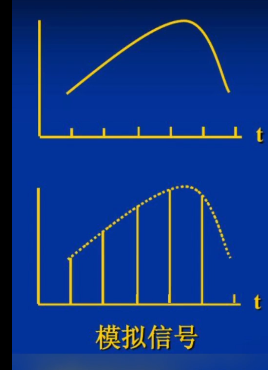

模擬信號：模擬信號是指用連續變化的物理量所表達的資訊，信號的幅度、頻率隨時間作連續變化，如聲音信號、圖形信號等，模擬信號是傳導能量的一種方式，在傳播的程序中，能量會不斷被損耗而逐漸衰減，
列如：聲音的傳遞，就是一種模擬信號的傳遞，聲音的大小（幅度）在時間中會慢慢的變小或者加大，聲音的頻率也會隨著時間的變化而變得小或者大，但最后只要不做功都會隨著時間的變化，聲音慢慢的會被消耗而衰減，
-

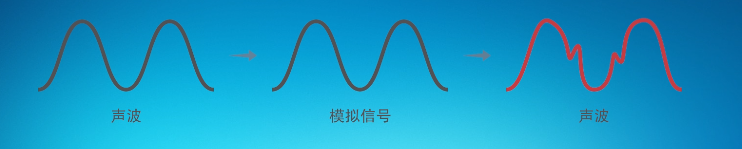

數字信號：在使用模擬信號的程序中，人們發現模擬信號的抗干擾性比較差，在傳輸程序中一但被干擾會產生峰值，以至于到了最后接收端不能完好的復原出來，
例如：在使用有線電話進行通話時，如果聲音的傳輸收到干擾，會讓對方接受到斷斷續續的聲音或者有噪聲，

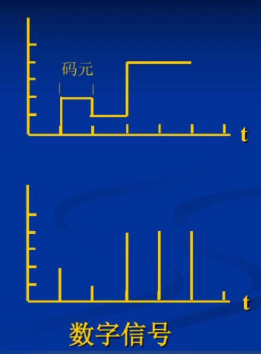

為了準確的傳輸信號，就將模擬信號的一定階段的變化進行采樣保持，數字量化，也就是模數轉換，在轉換成數字信號時，規定數字信號只有兩種波形，一種是高的，一種是低的，最后通過二進制表達出來，高的為1，低的為0，最后又通過數模轉換，轉換成模擬信號進行輸出，

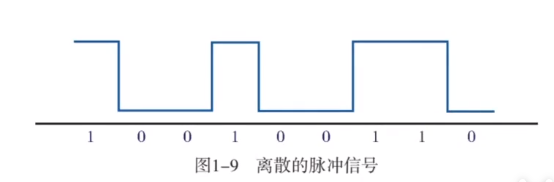

根據圖形可看出，數字信號是離散的，
最后什么是數字電路：用來處理數字信號的電路就叫做數字電路，
二、在數字電路中晶體管的作業狀態
在數字電路中晶體管作業在開關狀態，即兩種狀態，一個狀態是飽和導通，相當于開關接通，另一種是截止狀態，相當于開關斷開，接通=1，斷開=0，數字電路就是用這樣的二進制數字信號完成對數字量進行算術運算和邏輯運算，
三、數字的抗干擾性

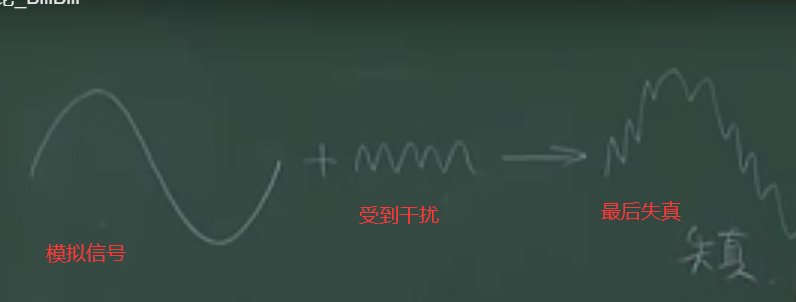

在使用模擬信號進行傳遞時，如果受到了干擾，就會導致最后的輸出會變得失真，

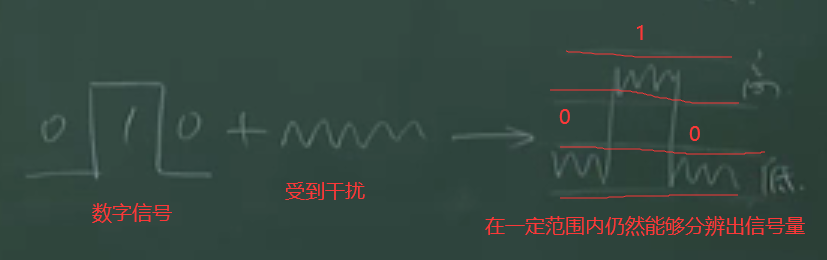

但是使用數字信號進行傳遞，如果受到了干擾，在一定的范圍內仍然能夠分辨出來信號量，所以說數字信號的抗干擾性強，
四、數字電路的描述方法
在數字電路中的，使用二進制數來表達邏輯，數字信號還可以用高低電平表示，1=高電平，0=低電平，通過不同的01組合能夠組成不同的功能，這個時候就需要進寫出不同的功能的描述方法，
有以下幾種方法用來描述在數字電路：
真值表：把所有可能的輸入輸出狀態都列出來，
功能表：真值表的簡化，
運算式：用來描述輸入和輸出變數之間的關系，
等等...
