CS5268是一款高性能Type-C/DP1.4至HDMI2.0b和VGA轉換器，設計用于將USB Type-C源或DP1.4源連接至HDMI2.0b接收器，CS5268AN集成了DP1.4兼容接識訓、兼容HDMI2.0b的****機和VGA輸出介面，此外，還包括兩個CC控制器，用于CC通信，以實作DPAlt模式和功率傳輸功能，一個用于上游type-c埠，另一個用于下游埠，DP介面包括2條主通道、輔助通道和HPD信號，接收器支持每通道最大5.4Gbps（HBR2）資料速率，DP接識訓結合了HDCP1.4和HDCP2.3具有嵌入式密鑰內容保護方案，用于數字音視頻內容的安全傳輸，HDMI介面包括4個TMDS時鐘/資料對、DDC和HPD信號，HDMI****機能夠支持高達3Gpbs的資料速率，足以處理高達FHD 1080p120Hz的視頻解析度UHD 4k 30Hz格式，HDMI****機包含支持HDCP1.4和HDCP2.3的HDCP引擎，由于包含HDCP，CS5268允許安全傳輸受保護的內容，嵌入式密鑰可提供最高級別的HDCP密鑰安全性，CS5268是一種高度集成的單芯片，適用于多個細分市場和顯示應用，如拓展塢、擴展底座等，
CS5268引數特性：
USBType-C規范1.2VESADisplayPort TM（DP）v1.4兼容接識訓HDMI規范v2.0b兼容****機，資料速率高達每通道3-Gbps，USB電源傳輸（PD）V3.0兼容支持所有USB Type-C通道配置（CC）內置振蕩器，無需外部晶體嵌入式MCU和SPI-flash嵌入式V-sync/H-sync緩沖區嵌入式EDID（如果終端設備沒有，CS5268AN將回應EDID）支持HDCP 1.4和HDCP2.3，帶片上鍵以支持HDCP中繼器，支持RGB 4:4:48/10位bpc和YCbCr4:4:4、4:2:2、4:2:08/10位bpc192KHzx8通道的音頻采樣率LPCM和壓縮音頻編碼格式用于芯片控制的輔助通道、I2C主機介面USBType-C DisplayPort（DP）Alt模式輸入（接收器）USBType-C規范1.2和向后兼容Type-C規范1.0VESADisplayPort TM v1.4兼容，支持2車道，內置CC控制器，用于插頭和方向檢測用于充電器和正常通信的雙CC埠高達HBR2（5.4-Gbps）輸入，內置高性能自適應均衡器，支持1兆赫輔助信道USBType-C通道配置（CC）功能USB電源傳輸規范3.0兼容集成USB電源傳輸（PD-BMC）物理層，對訊息的支持協議，支持策略引擎，支持基本設備策略管理器支持熱插拔檢測（HPD）支持用于拓展塢應用程式的USB 3.0HDMI數字輸出HDMI2.0b兼容每個通道的資料速率高達3-Gbps支持高達3840x2160@30Hz 或者4096x2160@30Hz音頻流處理LPCM和壓縮音頻編碼格式192kHz x8通道的音頻采樣率支持高動態范圍（HDR）元資料處理VGA輸出介面時鐘頻率高達210MHz的三重8位DAC（數模轉換器）支持高達1920x1200@60Hz,1920x1440@60Hz （減少消隱），2048x1152@60Hz（減少消隱），以及2048x1536@60Hz （減少消隱）嵌入式V-sync/H-sync緩沖區符合VESA VSISv1r2
支持I2C主從高達400kHz，HBM4KV用于連接器引腳8*8mm68針QFN封裝，帶e-Pad電力與技術5V/1.0V系統電壓，集成3.3VLDO和1.8V LDO，3、CS5268引腳定義3.1引腳分配
Capstone CS5268說明書|CS5268方案應用|TYPEC轉HDMI+VGA帶PD3.0+USB3.1拓展塢方案方法

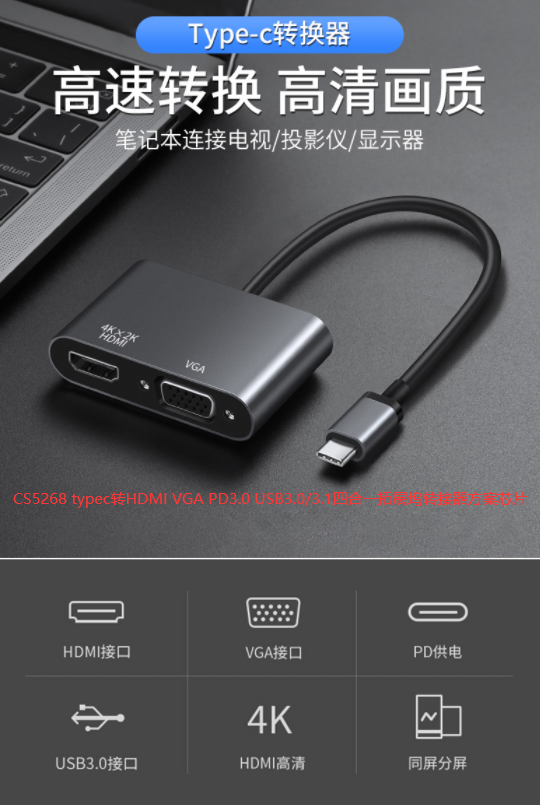

設計實際案子如下圖：
CS5268設計方案如圖
