路由設備管理軟體開發總結

需求概要

該軟體其目的為一個網關設備提供遠程管理GUI，設備系統為Linux系統，原生系統只能提供命令列操作，對于一般用戶不太友好，所以需要開發一款簡單的具有用戶界面的軟體，

軟體需實作以下功能：

遠程連接設備；
IP 配置；
防火墻配置；
路由(route)配置；
其他(如VPN)服務配置；
實作工具ping、telnet并運行在遠程設備端，

需求分析

除了上述功能需求以外，需要考慮軟體面向的用戶，是普通用戶，他們對這些路由、防火墻等概念和原理并不完全了解，因此在配置程序中難免會遇到困難，甚至一個錯誤的配置會讓系統陷入崩潰，當然這也是系統設計應該考慮的問題，在此，本設備管理軟體是面向用戶的最前端，也是系統保護的第一道防線，因此不得不擔負起雙重責任：

提供簡單易用的用戶向導，引導非專業用戶完成陌生系統的配置；
提供標準的輸入方式，限制用戶可能的錯誤操作，實作保護系統，

以上是界面互動設計的原則，提供準確的提示資訊，指參考戶操作，盡量限制用戶的操作自由度，比如引數盡量格式化，IP地址輸入框利用Regex進行格式限定，引數限制輸入范圍；提供默認建議設定等，

技術方案

采用Qt5.9，可以實作跨平臺；
遠程鏈接采用ssh 鏈接，采用現有的libssh庫，關于libssh庫的下載和編譯見下文，

開發環境搭建

其中libssh下載，下載好后需要自行編譯，編譯通過
```
mkdir build
cd build
cmake ..
make
```
Windows 端可以通過以下命令安裝：
```
vcpkg install libssh
```
其中vcpkg 是Microsoft 為windows 提供的一個c/c++ 的開源包管理工具，見 github，
需要編譯好的ssh.lib、ssh.dll和ssh.h 可以留言，

踩坑記錄

使用QTextEdit 作為用戶操作日志顯示，如下代碼

	class ToolDialog:public QDialog{
	public:
		void showLog()
		{
			QSting msg;
			while(receive(msg))
			{
				ui->textEdit->append(msg);
			}
		}
	};

是從遠程回圈接收命令列訊息，如執行ping命令后的中端資訊，以上代碼片段是在主回圈中，有朋友可能會說這顯然不行，其實我的這段代碼是在一個彈出的模態對話框中，不介意阻塞其他界面的回應，可惜的是，還真不行，上述代碼并不能將遠程終端資訊及時顯示到界面中，

分析其原因，可能是上述在主回圈中，while 回圈占據了cpu 時間，阻塞了GUI 的事件回圈，所以界面無法顯示日志資訊，可能你會想到添加sleep 函式強制讓出cpu，其實也是無濟于事，因為讓出的cpu 時間也是讓給了其他執行緒，GUI還是依然無法得到cpu 時間，

那么，就只能就將回圈移入到作業執行緒中，Qt提供了方便的處理辦法，創建一個作業執行緒接收遠程設備訊息，將while 代碼段也就移入執行緒中的doWork 方法，然后利用信號發送出來，在ToolDialog中接收信號并顯示到日志控制元件textEdit 中，這下應該可以了吧？

	//Worker
	class Worker:public QObject
	{
	void Worker(QObject *parent):QObject(parent){}
	void doWork()
	{
		QSting msg;
		while(receive(msg))
		{
			sendMsg(msg);
		}
	}
	signals:
	void sendMsg(const QString&msg);
	...
	};
	//GUI
	class ToolDialog:public QDialog{
	public:
	ToolDialog(QWidget*parent){
		m_thread = std::make_shared<Qthread>(this);
		m_worker =  std::make_shared<Qthread>(this);
		m_worker->moveToThread(m_thread);
		connect(m_threrad, &QThread::started, m_worker, &Worker::doWork);
		connect(m_worker, &Worker::sendMsg, this, [=](const QString &msg) {
			ui->textEdit->append(msg.trimmed());
		}, Qt::QueuedConnection);
		m_thread->start();
	}
	private:
	std::shared_ptr<QThread>m_thread;
	std::shared_ptr<Worker>m_worker;
};

其實不然，又不行，界面無任何回應，除錯跟蹤發現執行緒就未啟動，m_thread->start() 就是啟動執行緒的呀，觀察輸出視窗提示moveToThread執行失敗，難道使用方法錯誤，只能查看幫助檔案，檔案中這樣寫道:Changes the thread affinity for this object and its children. The object cannot be moved if it has a parent. Event processing will continue in the targetThread. 找到答案了，也就是worker在轉移到Thread 之前不能有parent，所以錯誤在于

	m_worker =  std::make_shared<Qthread>(this);

修改為：

	m_worker =  std::make_shared<Qthread>();

在這里插入圖片描述

測驗發現果然如此，
4. 在QTextEidt 為右鍵選單添加快捷鍵時，修改多此代碼，快捷鍵都無效，

void LogWidget::contextMenuEvent(QContextMenuEvent *event)
{
    QMenu *menu = createStandardContextMenu();
    QAction *action = menu->addAction(tr("Clear"));
    action->setShortcut(QKeySequence::Delete);
    //action->setShortcutContext(Qt::ApplicationShortcut);
    connect(action,&QAction::triggered,this,&QTextEdit::clear);
    menu->exec(event->globalPos());
    delete menu;
}

界面顯示快捷鍵為Del，但是按鍵盤的Delete 鍵，無任務反應，滑鼠點擊可以作業，查看各大網站說是Qt 的bug，感謝有知道讀者幫忙糾正，
右鍵選單Clear快捷鍵

經驗總結

在開發前做好流程設計；
代碼層次分明，各干其事情；
開發中盡量使用English，如果需要中文，然后再做翻譯，需要翻譯的文本使用 tr("")，
翻譯程序：

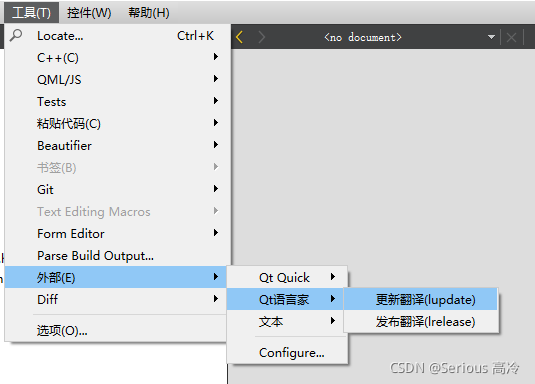

1. 跟新*.ts 檔案，獲取需要翻譯的文本資訊，
2. 使用Qt Linguist 修改ts 檔案，
3. 最后使用發布翻譯(lrelease)
4. 添加代碼，翻譯完成，
```
	QTranslator translator;
	translator.load(":/*_zh_CN.qm");
	qApp->installTranslator(&translator);
```
Windows 平臺安裝包制作工具Inno Setup，

暫時就寫到這里，歡迎評論區留言！

感謝！
