1 yarn 基本架構
yarn是一個資源管理與調度平臺，不僅hadoop跑在上面，flink也可以直接向yarn申請資源并運行上去，
- yarn使用cgroup隔離資源，實作了container，
- Resource Manager組件管理集群資源，
- Node Manager組件管理1臺機器，在上面運行Container，
- Container是一個具體容器，分配一定的CPU、記憶體、磁盤資源，在上面運行具體的任務
2 向yarn提交應用

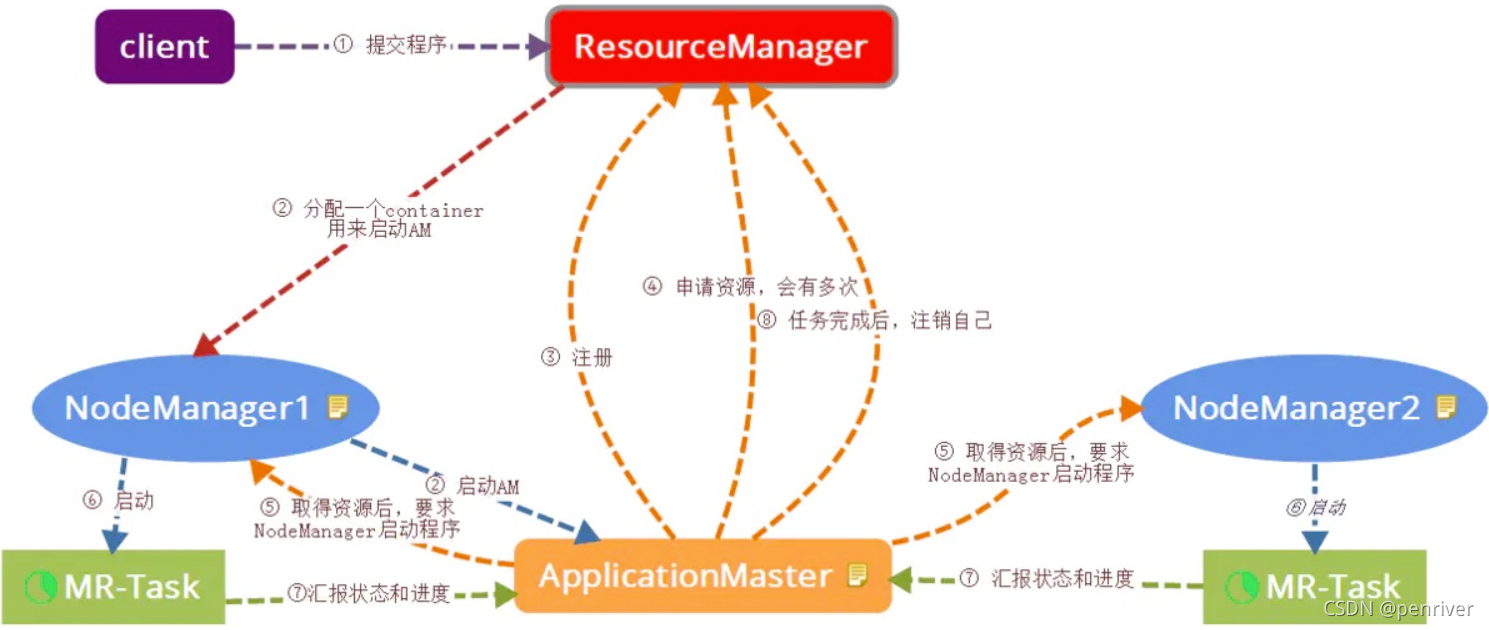

向yarn提交應用的互動程序，大體如下
3 Flink on Yarn
3.1 涉及的組件
- ResourceManager
- NodeManager
- AppMater(jobmanager和它運行在一個Container中)
- Container(taskmanager運行在上面)
flink由JobManager和TaskManager組成，
- JobManager負責調度，只需要啟動1個，它也就是yarn的Application Master角色，
- TaskManager是執行計算的行程，可以啟動多個來分擔計算任務

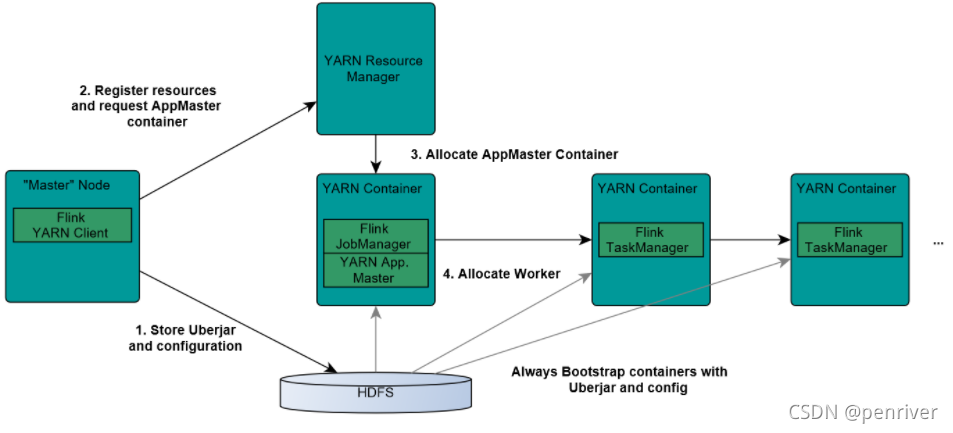

3.2 flink 與yarn的互動
- flink client上傳flink jar、應用jar 和組態檔到HDFS上
- client向Yarn ResourceManager提交任務并申請資源
- ResourceManager分配Container資源并啟動ApplicationMaster, 然后AppMaster加載Flink的Jar包和配置構建環境,啟動JobManager
- JobManager和ApplicationMaster運行在同一個container上
- 一旦他們被成功啟動，AppMaster就知道JobManager的地址(AM它自己所在的機器)，
- JobManager 為TaskManager生成一個新的Flink組態檔，這個組態檔也被上傳到HDFS上，AppMaster容器也提供了Flink的web服務介面，
- YARN所分配的所有埠都是臨時埠，這允許用戶并行執行多個Flink
- ApplicationMaster向ResourceManager申請作業資源,NodeManager加載Flink的Jar包和配置構建環境并啟動TaskManager
- TaskManager啟動后向JobManager發送心跳包，并等待JobManager向其分配任務
3.3 Flink On Yarn的好處
- yarn的資源能按需使用，可以提高集群的資源利用率
- yarn的任務有優先級，根據優先級運行作業
- 一套yarn集群，可以執行MR任務，spark任務，flink任務等…，不用維護多套計算集群
- 基于yarn調度系統，能夠自動化地處理各個角色的 Failover(容錯)
- JobManager 行程和 TaskManager 行程都由 Yarn NodeManager 監控
- 如果 JobManager 行程例外退出，則 Yarn ResourceManager 會重新調度 JobManager 到其他機器
- 如果 TaskManager 行程例外退出，JobManager 會收到訊息并重新向 Yarn ResourceManager 申請資源，重新啟動 TaskManager
