前文我們了解了IS-IS動態路由協議基礎相關話題，回顧請參考https://www.cnblogs.com/qiuhom-1874/p/15249328.html；今天我們來聊一聊IS-IS動態路由協議的報文結構和型別相關話題；

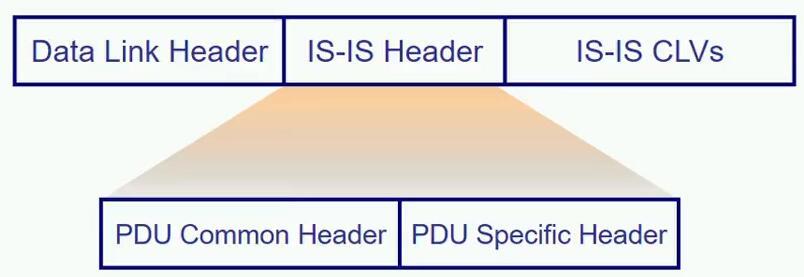

IS-IS報文結構
提示：IS-IS動態路由協議是封裝在資料鏈路層之上，主要由IS-IS頭部和IS-IS可變長欄位CLVs組成；其中IS-IS頭部里面又分為通用頭部和專用頭部；

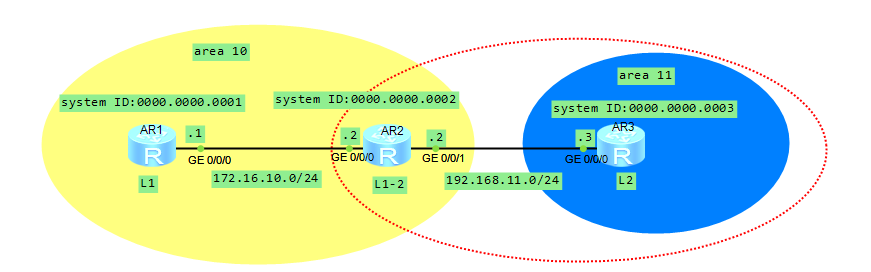

實驗：如下拓撲，配置IS-IS

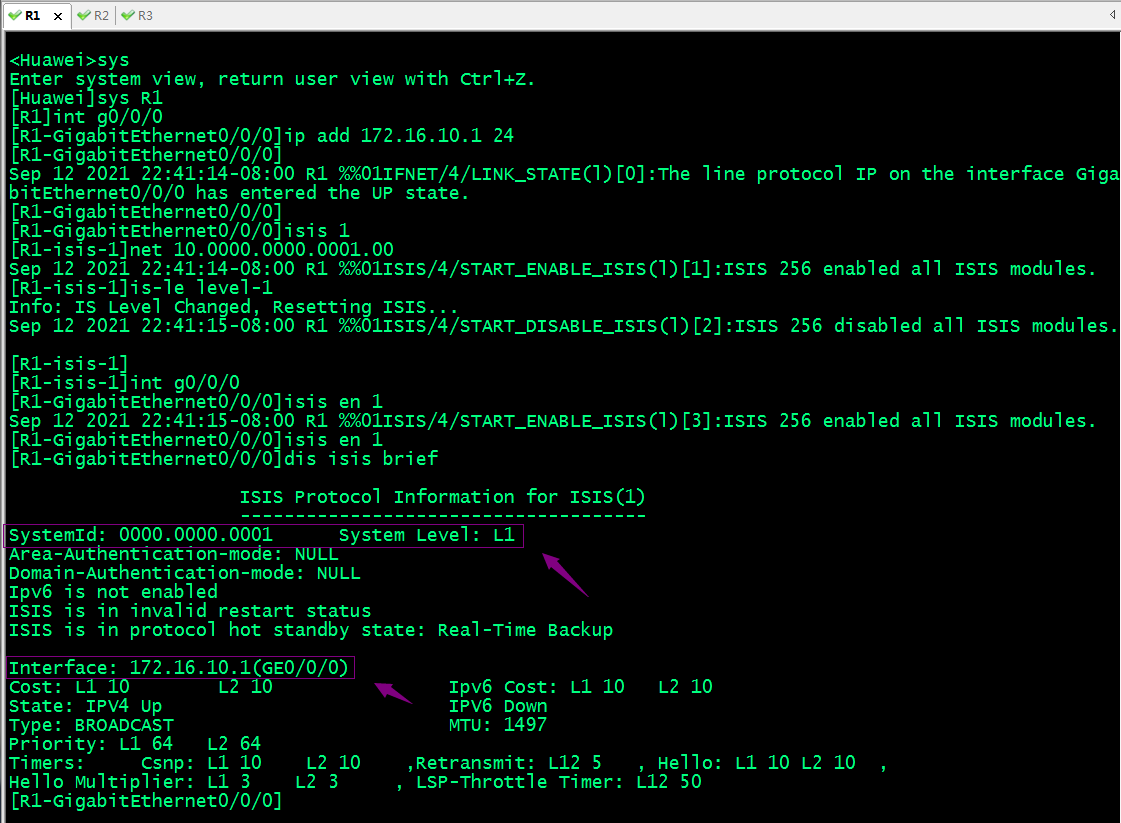

R1的配置
sys sys R1 int g0/0/0 ip add 172.16.10.1 24 isis 1 net 10.0000.0000.0001.00 is-le level-1 int g0/0/0 isis en 1View Code
提示：在R1上g0/0/0介面上啟用isis以后，對應isis行程就正常運行了；

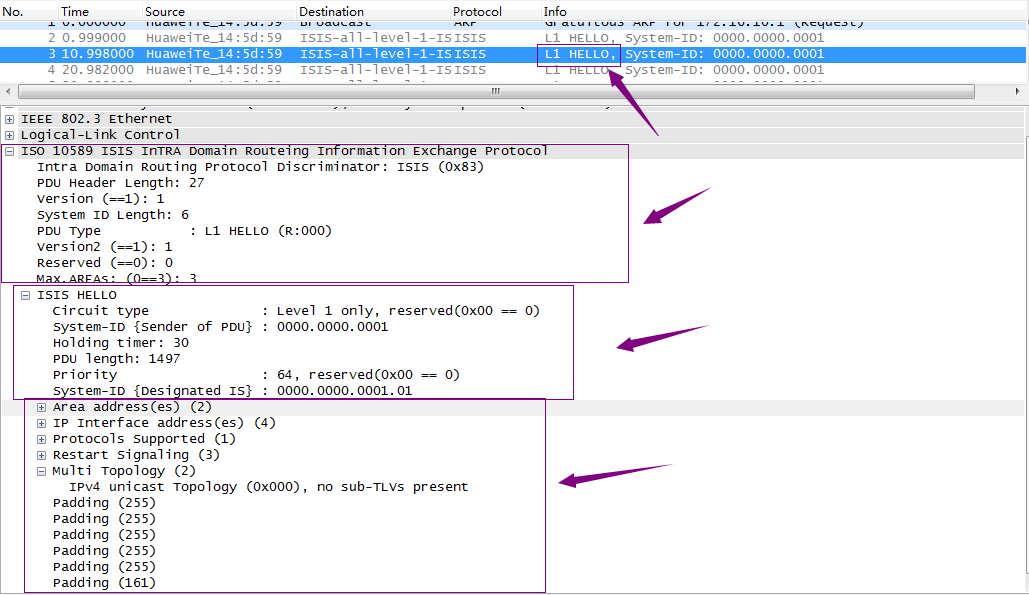

在R1上抓包，看看ISIS資料包結構
提示：可以看到在R1上能夠正常抓到ISIS L1型別的hello包，其中hello包里有通用頭部和專用頭部，對應專用頭部里又有可變長欄位；

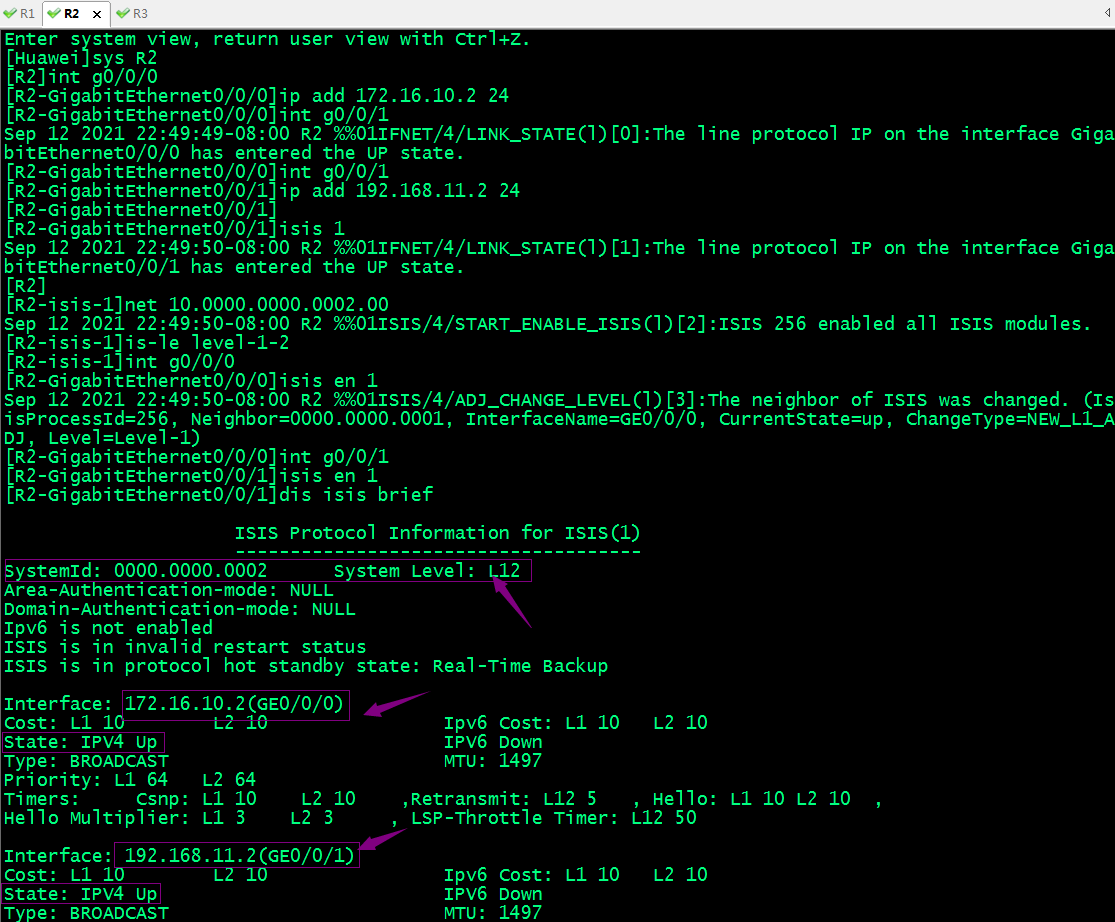

R2的配置
sys sys R2 int g0/0/0 ip add 172.16.10.2 24 int g0/0/1 ip add 192.168.11.2 24 isis 1 net 10.0000.0000.0002.00 is-le level-1-2 int g0/0/0 isis en 1 int g0/0/1 isis en 1View Code
驗證：在R1或R2上查看ISIS鄰居資訊

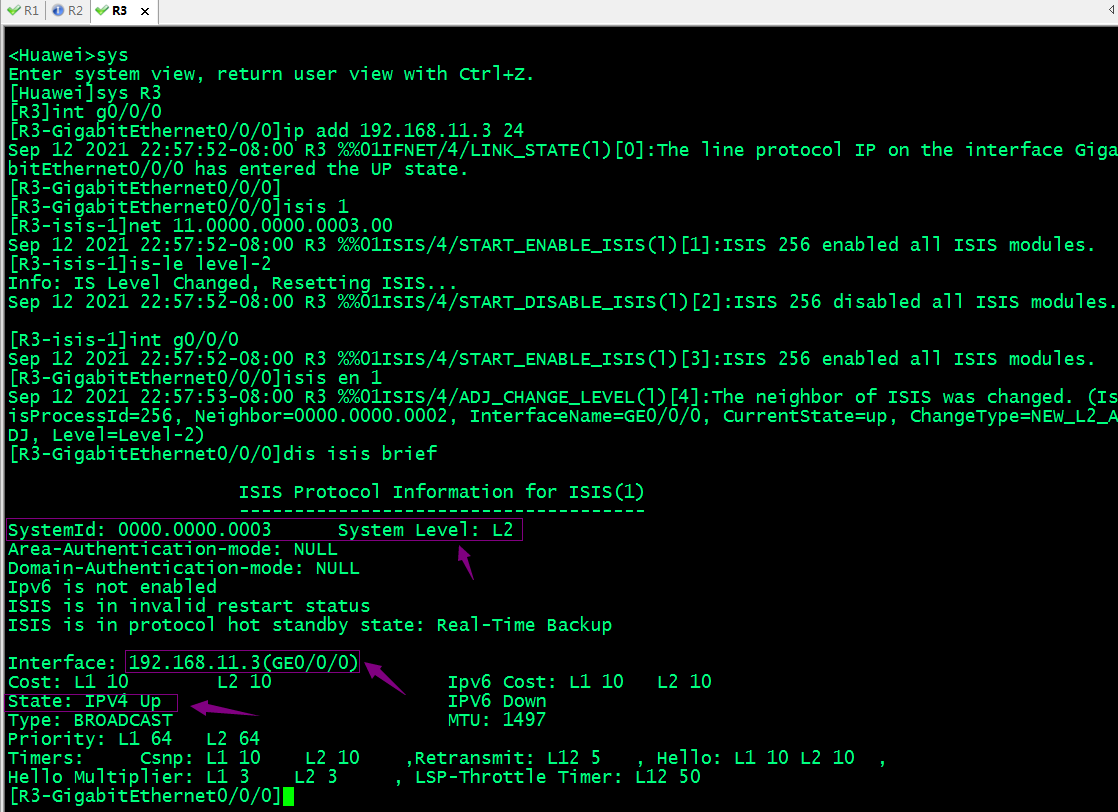

R3的配置
sys sys R3 int g0/0/0 ip add 192.168.11.3 24 isis 1 net 11.0000.0000.0003.00 is-le level-2 int g0/0/0 isis en 1View Code

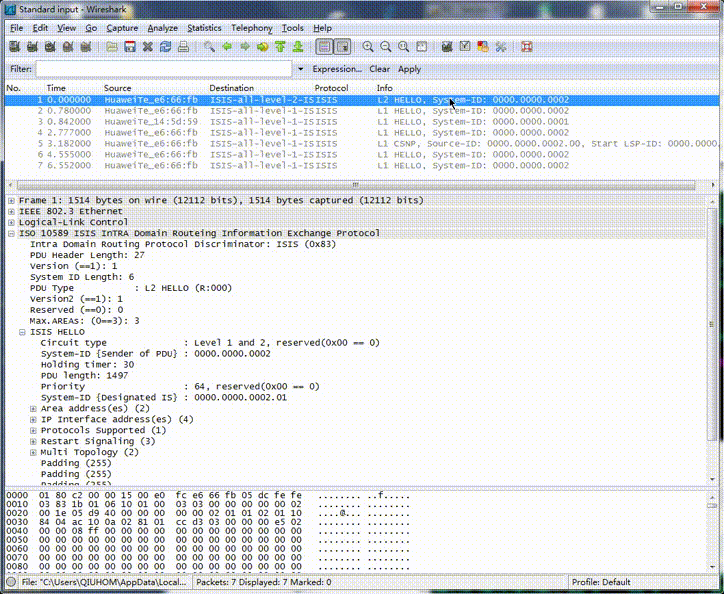

在R2上抓包看看對應報文結構
提示：可以看到在R2的g0/0/0口可以抓到L1的hello包和L2的hello包，他們的專用hello包里都是leve1 and 2；

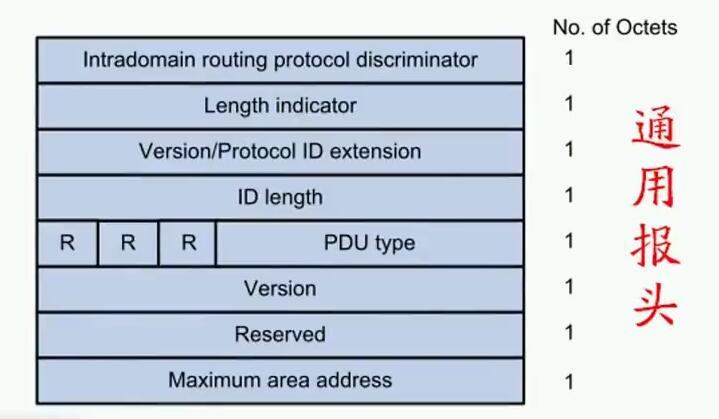

專用包頭欄位解釋
提示：通用頭部里每個欄位都是1位元組；Intra Domain Routing Protocol Discriminator欄位用于描述動態路由協議的描述0x83表示ISIS協議，該欄位的值固定不變；PDU Header Length欄位用于描述PDU包頭的長度（包含通用頭部和專用頭部），單位是位元組；version/protocol id extension欄位用于描述對應isis的版本或協議標識擴展，設定為1（0x01），一般這個欄位都是1，固定不變；ID Length用于描述NSAP地址或NET地址中的system ID長度，值為0表示system ID的長度為6位元組，值為255時，表示system ID為空（長度為0）；R（Reserved）是保留欄位，設定為0；PDU type 用于描述對應專用包頭的型別；ISIS PDU共有9種型別；version 用于描述isis版本，設定為1，固定不變；Maximun area address欄位用于描述支持的最大區域個數；設定為1-254的證書，表示該IS-IS行程實際所允許的最大區域地址數，設定為0，表示該IS-IS行程最大只支持3個區域地址數；

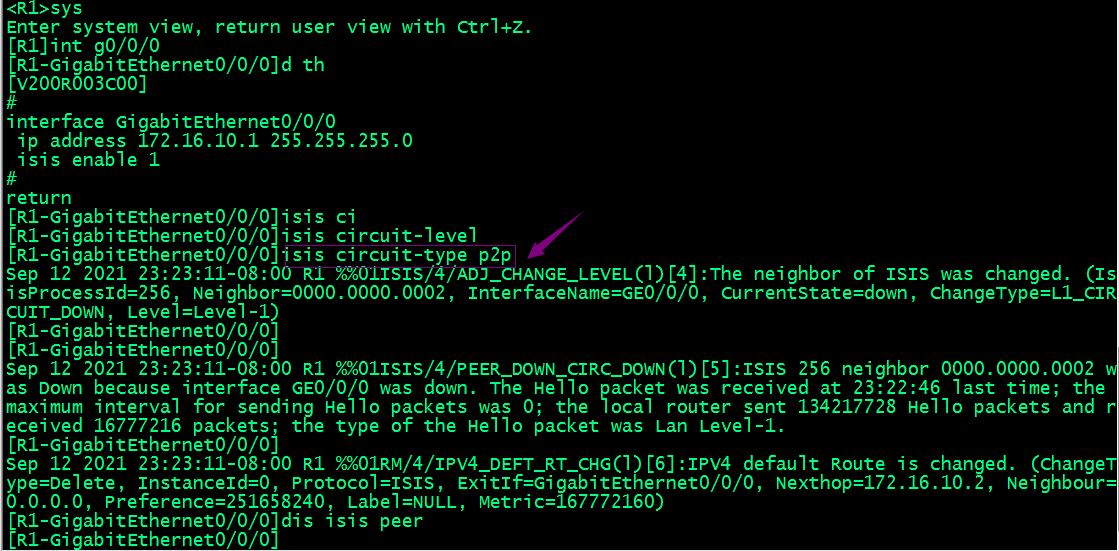

更改R1的g0/0/0介面網路型別為P2P，再次抓包看看對應資料包結構
提示：可以看到更改R1的g0/0/0介面網路型別為p2p以后，對應isis鄰居就被情況了；其原因是R1和R2的所發送的hello包型別不同；

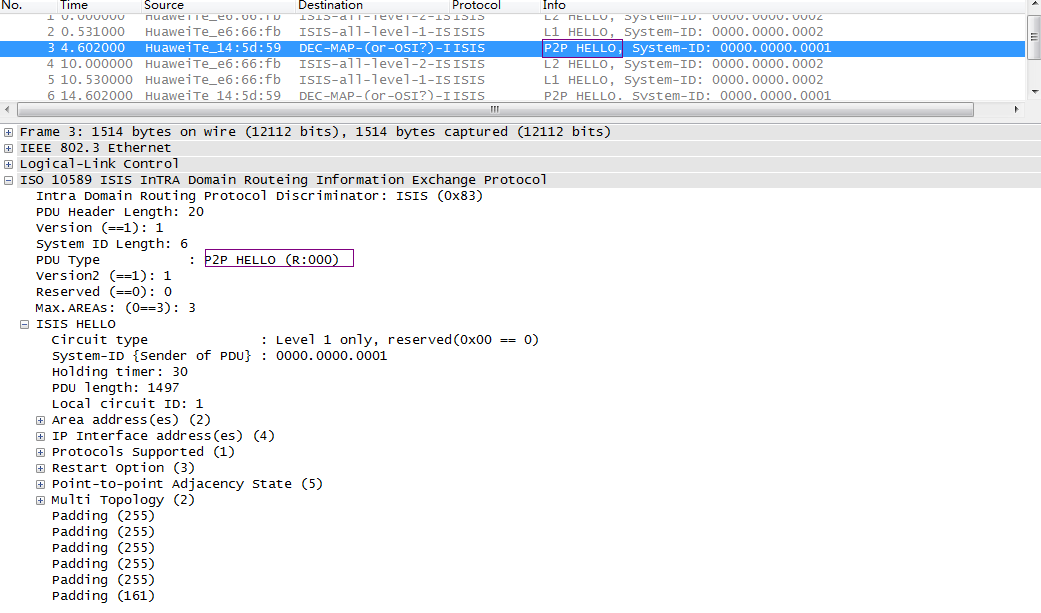

在R1上抓包，看看對應hello包型別是否和R2一樣？
提示：現在R1的g0/0/0介面上抓包，可以看到對應R1發送的hello包型別為p2phello ；

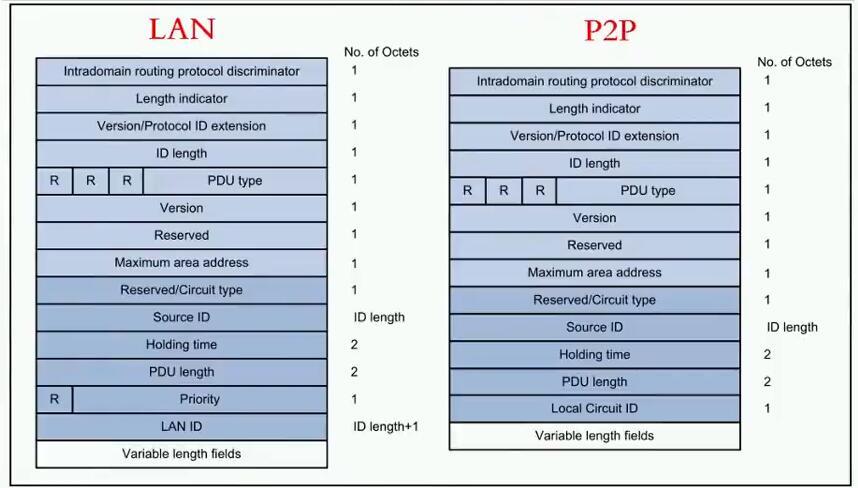

廣播網路hello包和p2p網路hello包對比
提示：通用包頭基本沒有變化，變化的是在專用包頭里；對于廣播網路中的hello包，里面主要比p2p網路中的hello包多了priority 欄位和DIS ID兩個欄位；其主要原因是廣播網路中，對應會選舉DIS，所以會有優先級和dis id的資訊；而p2p網路中不需要選舉DIS，所以priority欄位和dis id欄位沒有；其他欄位兩者幾乎都有，沒有太大的區別；
專有包頭欄位解釋
Reserved/circuit：該欄位占用1位元組，其中高位的6位元保留，其值為0；低位的2位元用來表示路由器的型別；01表示L1，10表示L2，11表示L1/2；
Source ID：用于描述發出該hello報文的路由器system ID；
Holding Time：用于描述hello包的保持時間；在此時間內如果沒有收到鄰居發來的Hello報文，則終止已建立的鄰居關系；
PDU Length：用于描述PDU的總長度，單位是位元組；PDU是ISO網路模型里對應資料包的稱呼，我們可以理解為TCP/IP里的包，段，幀，位元等術語；
Priority：用于描述選舉DIS的優先級，取值范圍為0-127；數值越大，優先級越高；
LAN ID：用于描述包含DIS的system ID 和1位元組的偽節點ID；
Local Circuit ID：用于描述本地鏈路ID；

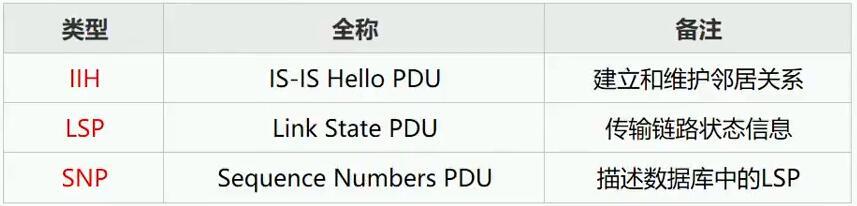

IS-IS報文型別總結
提示：ISIS報文總共就只有上述三種型別；其中IIH表示ISIS的hello PDU，主要作用是建立和維護鄰居關系；LSP主要用來傳輸鏈路狀態資訊，類似OSPF里的LSU（LSA）包的作用；SNP主要用來描述資料庫中的LSP，類似ospf中的DD包；

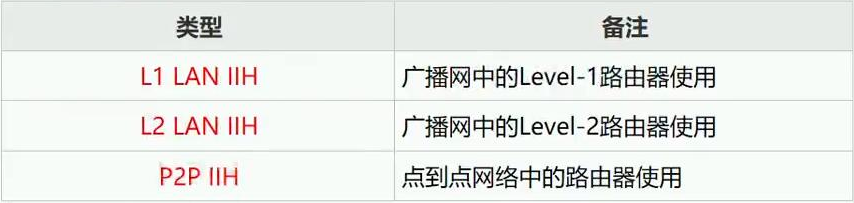

hello報文型別
提示：isis里hello報文型別有三種；L1 LAN IIH、L2 LAN IIH和p2p IIH這三種；其中p2p里部分L1和L2，它只有一種；L1主要是廣播網路中的L1路由器發送；L2主要是廣播網路中的L2路由器發送；

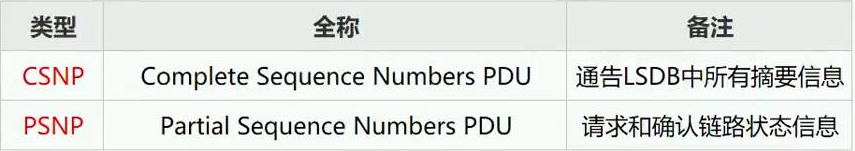

SNP報文型別
提示：SNP報文中分CSNP（完全SNP）和PSNP（部分SNP），完全SNP包主要作用是通告LSDB中所有摘要資訊，類似OSPF里的DD包；部分SNP主要作用是請求和確認鏈路狀態資訊；類似ospf里的LSR和LSACK的作用；

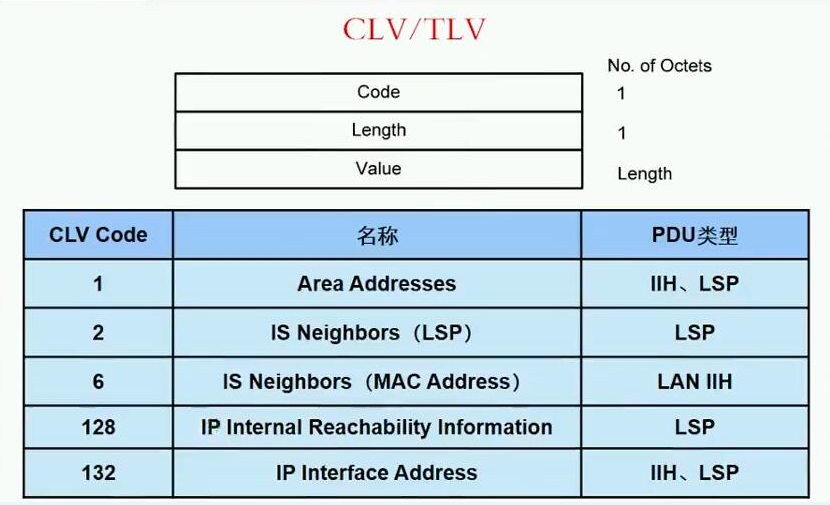

IS-IS報文中的可變長欄位
提示：IS-IS報文中的變長欄位部分是多個TLV（Type-Length-Value）三元組；TLV也稱為CLV（Code-Length-Value）；以上只是部分CLV代碼和對應欄位、PDU型別；可變長欄位的存在主要是對IS-IS的擴展，比如我們要讓IS-IS支持IPV6，我們只需要在TLV/CLV里加上對ipv6的相應欄位即可，不需要像ospf專門開發一個版本支持ipv6；這也是IS-IS擴展性強的原因；

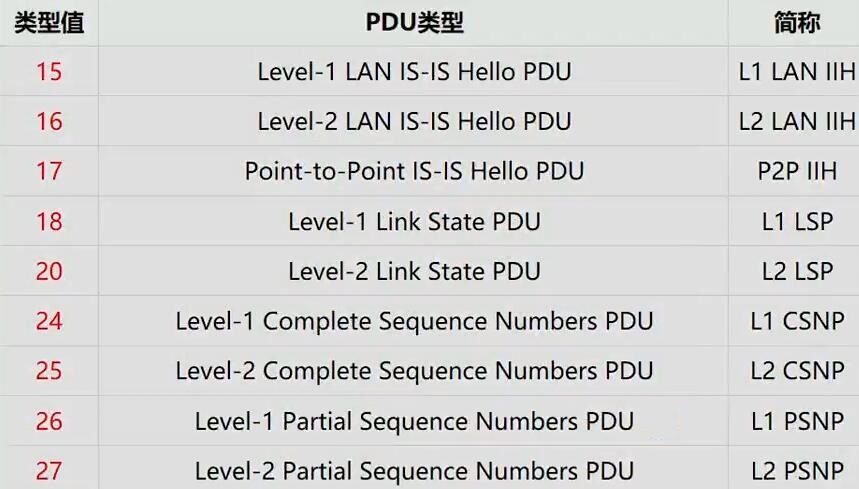

PDU型別對照表
提示：對于不同PDU型別，其型別值各有不同；比如型別代碼為15則表示是L1 hello包；型別代碼為17則表示對應PDU型別為P2P網路的hello 包；
