一、I2S引腳介紹
I2S是全雙工，即同時接收和發送，重要有三個時鐘信號（主時鐘MCLK，幀同步時鐘左右切換時鐘WS，資料時鐘BCLK），和一個資料接收SD_RX，一個資料發SD_TX送，可設定主從模式，主控是主模式的話，由主控引數所有用到的時鐘，ad芯片即是從模式，主控是從模式的話，由ad芯片外接27mhz晶振，產生時鐘，接收和發送可以共用時鐘，如果只接一個ad芯片，資料精度可用16/32/24位來表示，
MCLK = 256 * WS
BCLK = WS * 左右通道數 * 位寬 如； 2 * 16 * WS
WS = 1 / 采樣頻率
單通道，左右聲道，示意圖，16/24/位資料

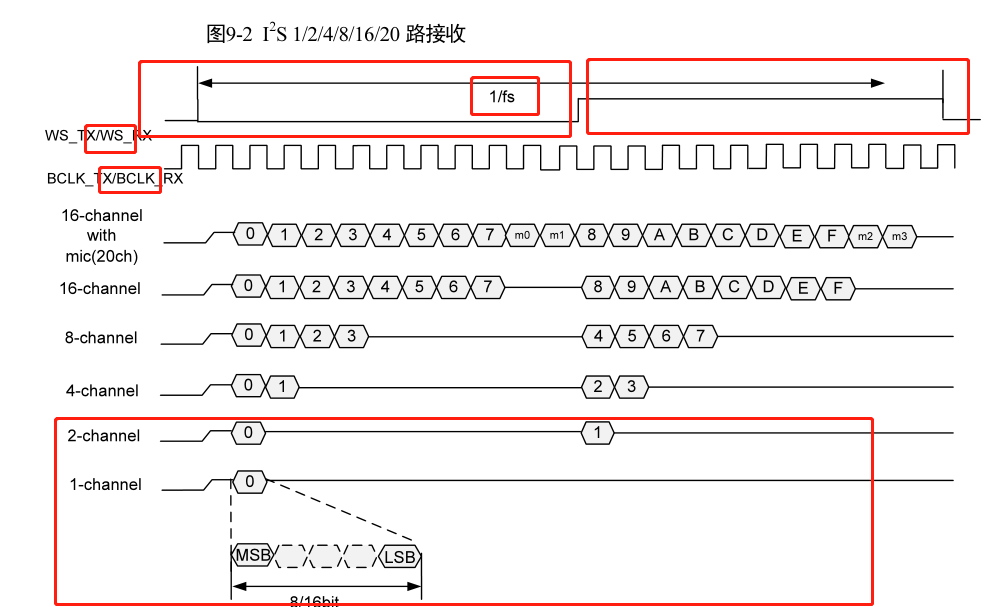

hisi的多通道示意圖，可以接多路輸入，ktv可以多個話筒一個意思，不是左右聲道的意思，不要搞混了，
聲音是模擬信號，通過ad芯片，對輸入的模擬量進行數字化，根據設定的采樣頻率，抽樣采集電壓信號，轉化為數字信號，最終保存檔案，編碼，然后解碼，由數字信號，轉化還原模擬信號，由喇叭播放聲音

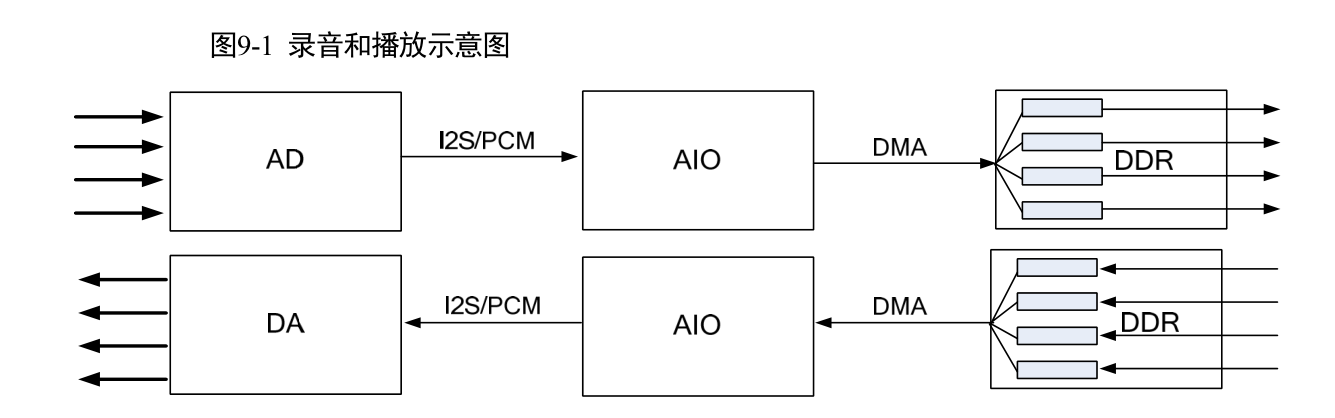

一、hisi的音頻采集播放原理圖
ad就是音頻芯片，i2s與hisi主控連接，hisi的采集和輸出為ai和ao設備，通過內部的dma，將資料進行保存，不需我們關心，
二、hisi的I2S檔案介紹

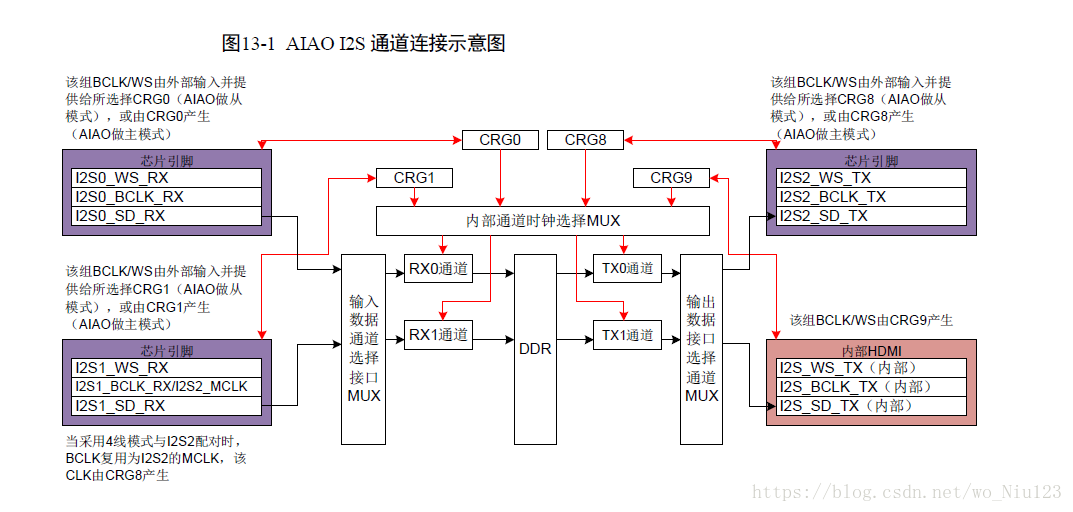

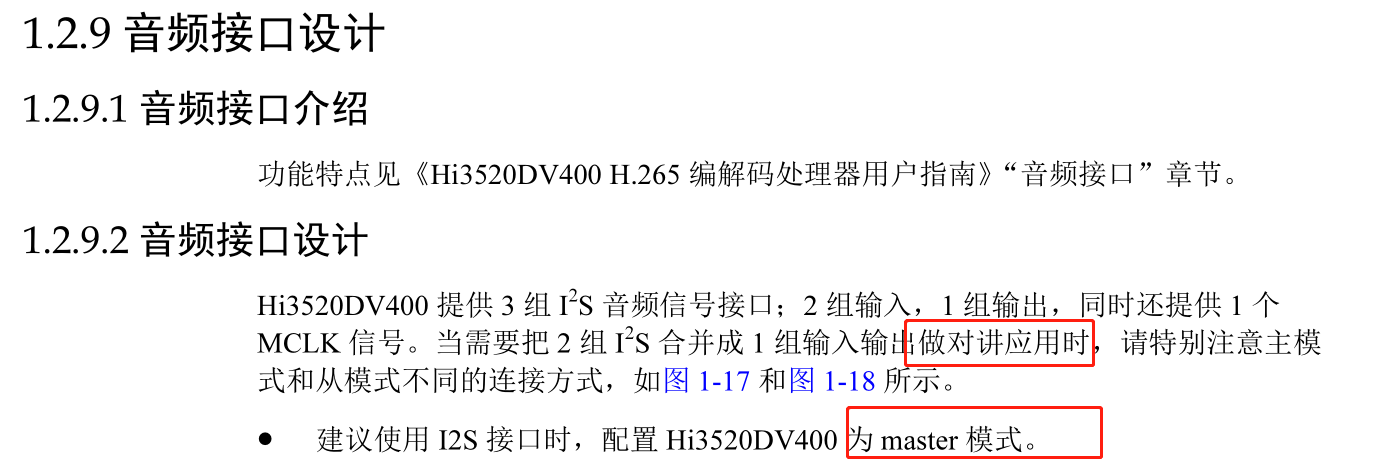

在介紹之前，先介紹hisi檔案關于音頻的說明，多媒體開發檔案
2、編解碼處理器指南介紹

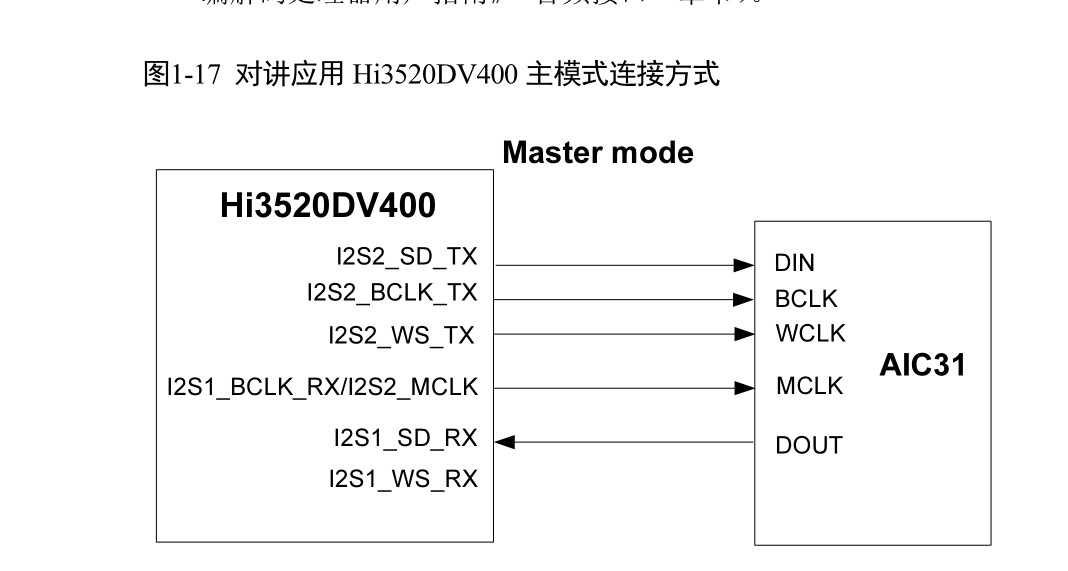

根據檔案，對講只用一個ad芯片時的引腳設計，ad芯片作為主模式可以外接晶振，供芯片輸出時鐘，我選擇ad芯片作為從模式，hisi就是主模式，提供時鐘給ad芯片，輸入和輸出共用時鐘，如下圖，WS_TX,BCLK_TX,MCLK是時鐘，SD_TX,SD_RX是資料
三、hisi的I2S引腳和tl芯片引腳介紹**
I2S有四個比較重要的腳

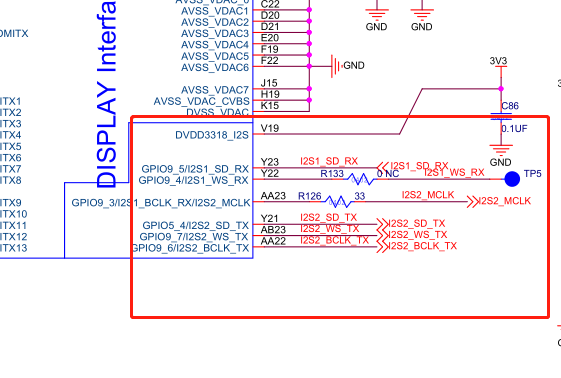

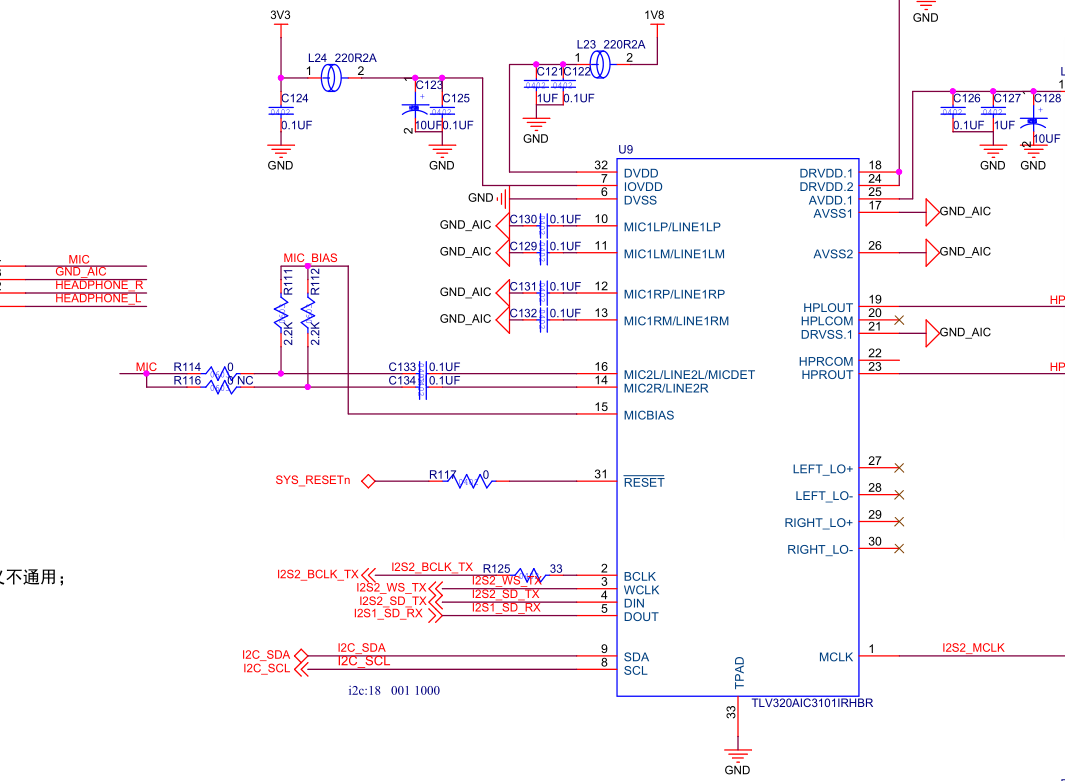

如下原理圖，我接的音頻芯片是TL3101，主控是海思的3520/3521DV400,hisi的主控，有兩個輸入，兩個輸出，檔案說明，規定兩組混合使用，我使用的是I2S2和I2S1，
I2S2作為發送，提供主時鐘MCLK，同步時鐘，BCLK,WS,和輸出SD_TX，I2S1僅提供接收SD_RX，同步時鐘和I2S2共用，和一組I2C用于控制芯片，設定引數，
hisi主控引腳圖，注意i2s1的ws，原理圖是沒用到的，

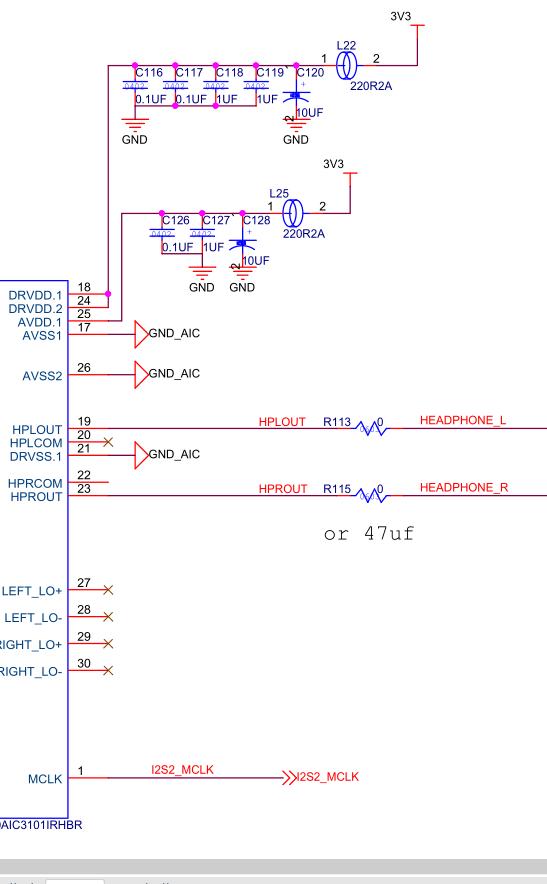

音頻芯片是TL3101，引腳圖如下，

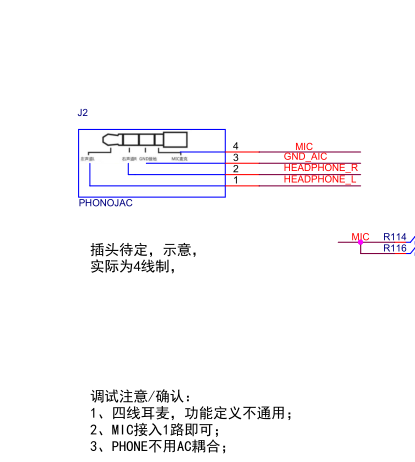

咪頭，是標準的3mm介面，插入耳機，連線如下圖，
四、驅動除錯

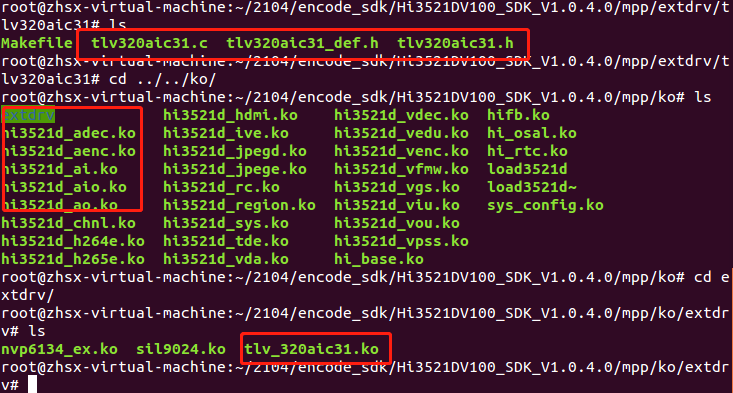

1、準備ko驅動檔案，根據hisi檔案，demo使用的是tl3101芯片，接的也是這款芯片，所以不要從新寫驅動，如果其他芯片，就要自己寫驅動，除錯內核，對于沒搞過驅動開發的同志，這是困難，老衲懂驅動和系統，所以簡單，直接用hisi的sdk下ko下tl3101下的ko檔案，在啟動時加在，插斷題外話，ko，可以在內核啟動時加載，可以在根檔案系統掛載后，腳本命令加載或收到加載，

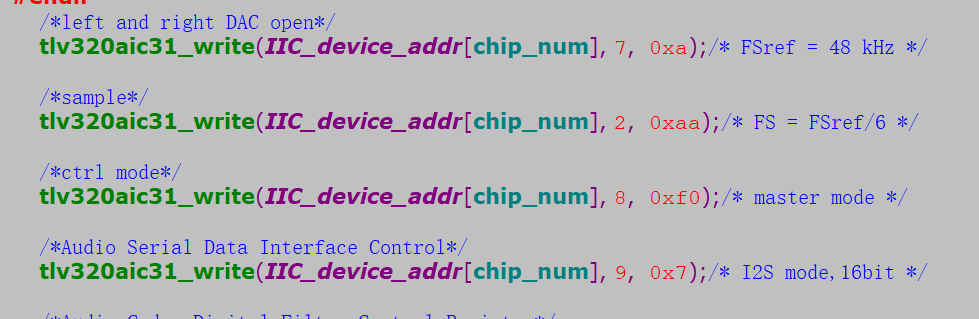

根據驅動原始碼，芯片默認是從模式，48k采樣率，16位，i2s，這個很重要，下面設定時鐘時，就知道設定多少，剛開時除錯，就按默認設定

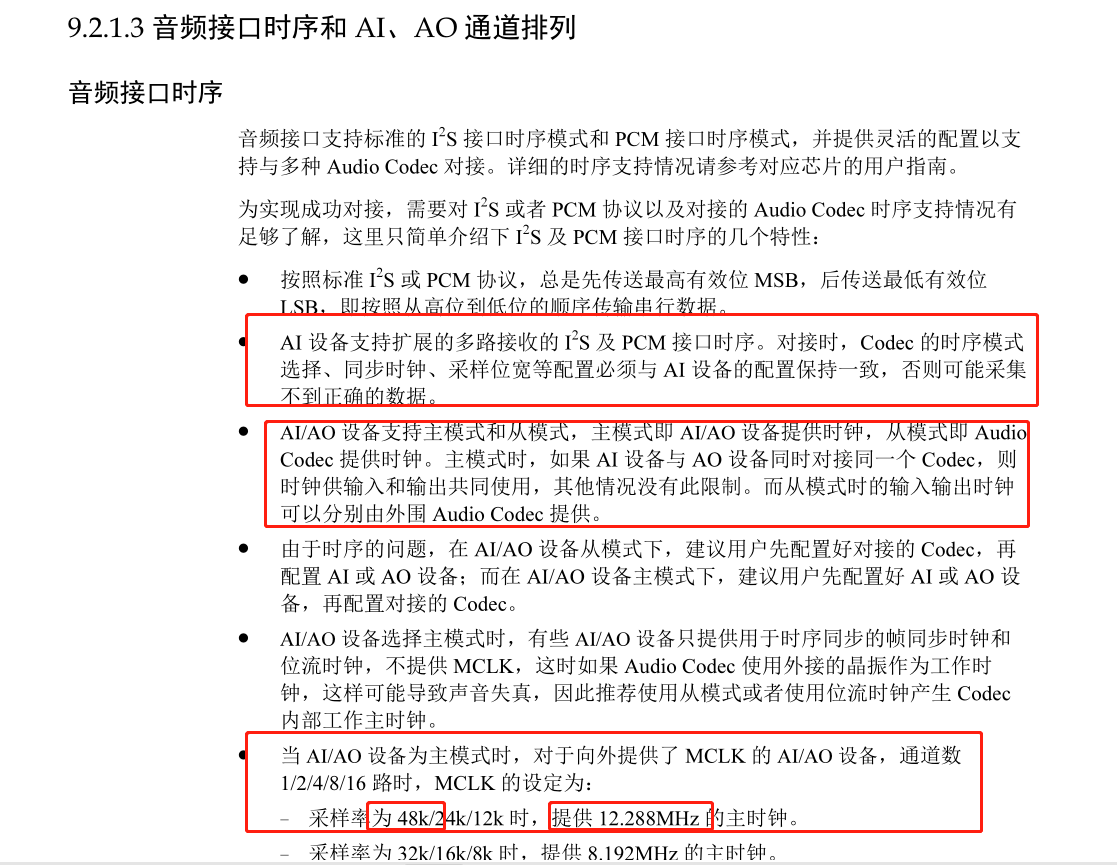

1、根據多媒體檔案除錯指南，

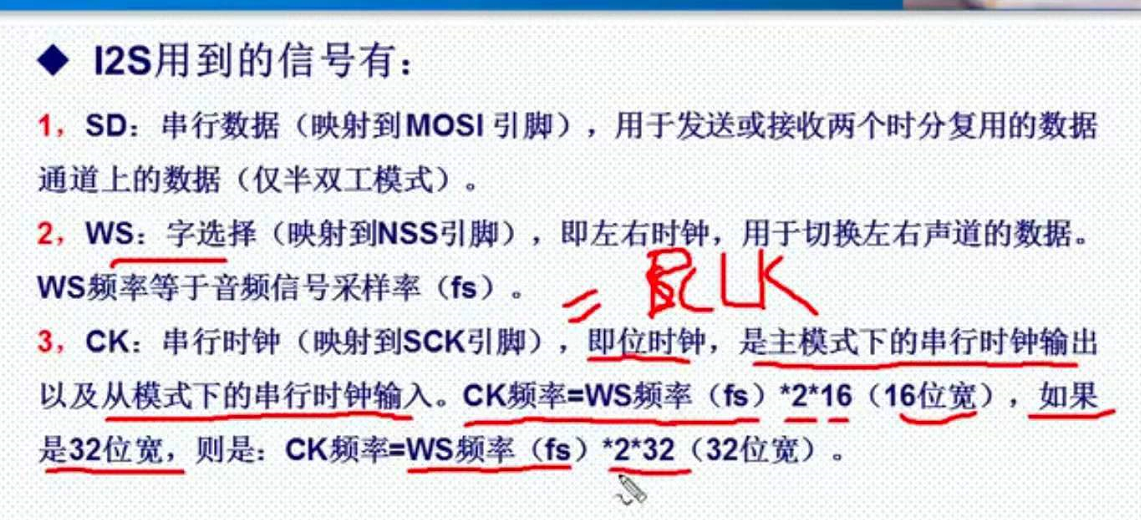

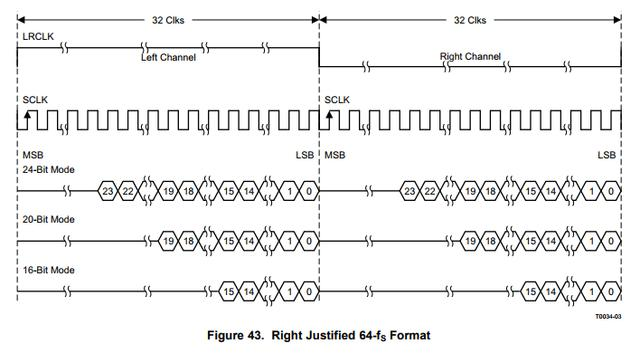

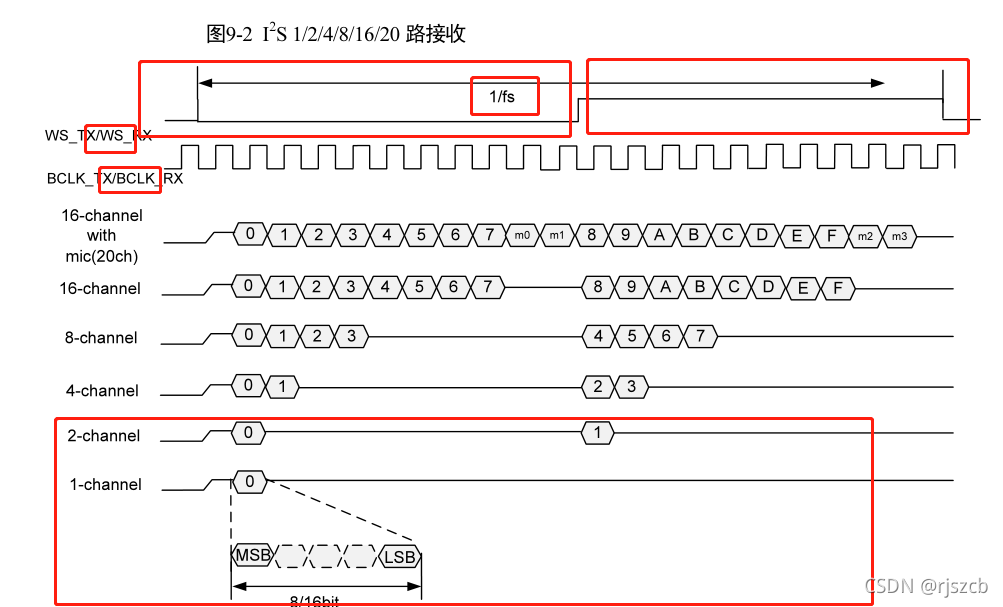

*i2s的時序圖如下，WS,是左右聲道切換時鐘，fs就是采樣率，1/fs就是ws但我時鐘，bclk就是資料時鐘，sd的時鐘，bclk = fs * 位寬*通道數，我們是左右聲道，選擇16位的位寬，所以是 fs * 2 16，那主時鐘mclk 就是256 * fs，

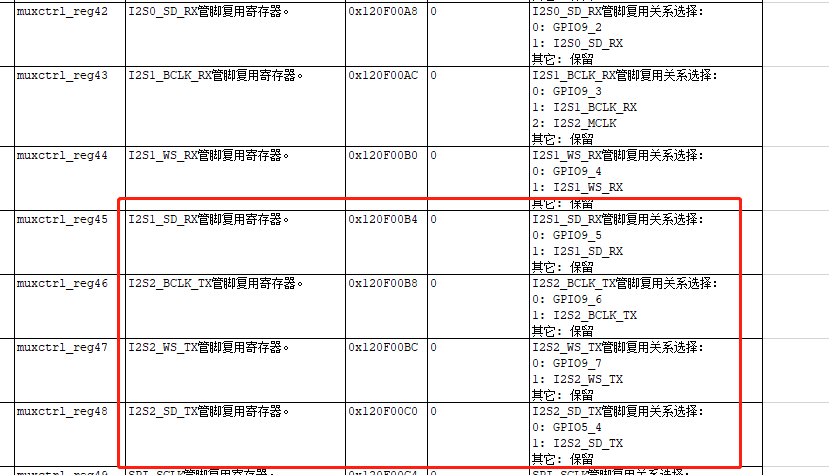

2、根據原理圖，先將hisi的引腳，復用為I2S，和i2c，找到hisi的檔案Hi3520DV400_PINOUT_CN.xlsx
3、將I2S和I2C_管腳復用，
在load自啟動腳本加如下命令，
himm 0x120F00AC 0x2; #GPIO9_3 I2S1_BCLK_RX I2S2_MCLK
himm 0x120F00B8 0x1; #GPIO9_6 I2S2_BCLK_RX
himm 0x120F00BC 0x1; #GPIO9_7 I2S2_WS_RX
himm 0x120F00C0 0x1; #GPIO5_4 I2S2_SD_RX
himm 0x120F00B4 0x1; #GPIO9_5 I2S1_SD_RX
himm 0x120F00E0 0x1; #GPIO12_6 I2C_SDA
himm 0x120F00E4 0x1; #GPIO12_7 I2C_SCL
4、加載驅動，
上面的管腳設定好后，加載ko檔案，把hisi默認加載nv6134屏蔽掉，加載音頻ko要放在hisi系統system驅動后，否則打開ai，ao失敗，
insert_audio()
{
insmod tlv_320aic31.ko
insmod hi3521d_aio.ko
insmod hi3521d_ai.ko
insmod hi3521d_ao.ko
insmod hi3521d_aenc.ko
insmod hi3521d_adec.ko
}
remove_audio()
{
rmmod hi3521d_adec
rmmod hi3521d_aenc
rmmod hi3521d_ao
rmmod hi3521d_ai
rmmod hi3521d_aio
rmmod tlv_320aic31
}
啟動系統后，啟動時會看到ai，ao，之類的，tl32031驅動加載成功的資訊，看看是否有這個設備，ls /dev 可以看到有tlv320aic31這個設備，沒有的話，就是驅動未加載成功，i2c有問題或，編譯的ko有問題，看除錯列印是什么情況，確定是否i2c沒有通，還是ko的問題，和i2s沒關，這一步，還沒到i2s，
4、時鐘設定
//rg8
himm 0x13140140 0x003254E7; #I2S2MCLK 12.288MHZ
himm 0x13140144 0x00000133; #I2S2CLK 12.288/4MHZ
//rg1
himm 0x13140108 0x003254E7; #I2S1MCLK 12.288MHZ
himm 0x1314010C 0x00000133; #I2S1CLK 12.288/4MHZ
****設定時鐘，這里去設定時鐘，tl芯片驅動原始碼，默認是48khz采樣率，所以主時鐘mclk是256* bck（48k）= 12MHZ，上圖hisi檔案介紹了，48k采樣率時，輸出主時鐘是12.288mhz，
這里根據實際操作感覺不需，hisi加載ai，ao，驅動時，自動設定了時鐘，量了主時鐘是12.2mhz，
后面啟動應用層demo后，啟動ai和ao設備，設定是主模式，48k采樣率，后面量時鐘，bclk是1.5mhz，wclk是48khz，這里很重要，可以確定我們的管腳設定沒有錯，應用設定也沒有錯，否則是不會有資料的，除錯驅動時，一定要確保時鐘是正確的，用示波器量時鐘，再除錯應用，****
應用層設定，采集音頻，在下章節講，
