學習教程來自:【技術美術百人計劃】圖形 4.2 SSAO演算法螢屏空間環境光遮蔽

筆記

0. 前言

SSAO的使用一般在IPhone10及驍龍845之后的機型中使用

1. SSAO介紹

AO：環境光遮蔽 Ambient Occlusion
SSAO：螢屏空間環境光遮蔽 Screen Space Ambient Occlusion 通過深度緩沖、法線緩沖計算AO

2. SSAO原理

2.1 樣本緩沖

深度緩沖：每一個像素距離相機的深度值
法線緩沖：相機空間下的法線資訊
Position

2.2 法線半球

其中：深度（深度值）+位置（相機空間下向量）—>世界空間下相機到像素的向量
相機空間下向量：

v2f vert_Ao(appdata v){
    v2f o;
    UNITY_INITIALIZE_OUTPUT(v2f,o);

    o.vertex = UnityObjectToClipPos(v.vertex);//頂點位置：轉換到裁剪空間
    o.uv = v.uv;

    float4 screenPos = ComputeScreenPos(o.vertex);//頂點位置：轉換到螢屏空間
    float4 ndcPos = (screenPos / screenPos.w) * 2 - 1;//歸一化

    float3 clipVec = float3(ndcPos.x, ndcPos.y, 1.0)* _ProjectionParams.z;//像素方向：倒推回裁剪空間
    o.viewVec = mul(unity_CameraInvProjection, clipVec.xyzz).xyz;//像素方向：倒推回相機空間

    return o;
}

3. SSAO演算法實作

3.1 獲取深度和法線緩沖

private void Start()
{
    cam = this.GetComponent<Camera>();
    cam.depthTextureMode = cam.depthTextureMode | DepthTextureMode.DepthNormals;//與運算，增加深度和法線的渲染紋理
}

3.2 重建相機空間坐標

參考：Unity從深度緩沖重建世界空間位置
其中：深度（深度值）+位置（相機空間下向量）—>相機空間下相機到像素的向量
相機空間下向量：

//第一步：獲得相機空間下的像素方向
v2f vert_Ao(appdata v){
    v2f o;
    UNITY_INITIALIZE_OUTPUT(v2f,o);

    o.vertex = UnityObjectToClipPos(v.vertex);//頂點位置：轉換到裁剪空間
    o.uv = v.uv;

    float4 screenPos = ComputeScreenPos(o.vertex);//頂點位置：轉換到螢屏空間
    float4 ndcPos = (screenPos / screenPos.w) * 2 - 1;//歸一化

    float3 clipVec = float3(ndcPos.x, ndcPos.y, 1.0)* _ProjectionParams.z;//像素方向：倒推回裁剪空間
    o.viewVec = mul(unity_CameraInvProjection, clipVec.xyzz).xyz;//像素方向：倒推回相機空間

    return o;
}

//第二步：獲得深度資訊，相乘得到向量
fixed4 frag_Ao(v2f i) : SV_Target{
    fixed4 col tex2D(_MainTex, i.uv);//螢屏紋理

    float3 viewNormal;//相機空間下法線方向
    float linear01Depth;//深度值0-1

    float4 depthnormal = tex2D(_CameraDepthNormalsTexture, i.uv);//獲得紋理資訊并解碼
    DecodeDepthNormal(depthnormal, linear01Depthm viewNormal);

    float3 viewPos = linear01Depth * i.viewVec;//相機空間下像素向量

}

3.3 構建法向量正交基（TBN）

tangent bitangent viewNormal

fixed4 frag_Ao(v2f i) : SV_Target{
    //重建向量正交基
    viewNormal = normalize(viewNormal) * float3(1, 1, -1);//N

    float2 noiseScale = _ScreenParams.xy / 4.0;//噪聲紋理的縮放
    float2 noiseUV = i.uv * noiseScale;

    float3 randvec = tex2D(_NoiseTex, noiseUV).xyz;//采樣得到隨機向量

    float3 tangent = normalize(randvec - viewNormal * dot(randvec, viewNormal));//T
    float3 bitangent = cross(viewNormal, tangent);//B

    float3x3 TBN = float3x3(tangent, bitangent, viewNormal);
}

3.4 AO采樣核心

//第一步：在C#部分生成采樣核心
private void GenerateAOSampleKernel()
{
    if(sampleKernelCount == sampleKernelList.Count)
    {
        return;//list為滿則回傳
    }
    sampleKernelList.Clear();
    for(int i = 0; i < sampleKernelCount; i++)
    {
        var vec = new Vector4(Random.Range(-1.0f, 1.0f), Random.Range(-1.0f, 1.0f), Random.Range(0, 1.0f), 1.0f);
        vec.Normalize();//初始化隨機向量
        var scale = (float)i / sampleKernelCount;
        scale = Mathf.Lerp(0.01f, 1.0f, scale * scale);//i從0-63對應0-1的二次方程曲線
        vec *= scale;
        sampleKernelList.Add(vec);
    }
}

//第二步：從每一個采樣位置的深度變化程度累計ao
fixed4 frag_Ao(v2f i) : SV_Target{
    //采樣并累加
    float ao = 0;//ao值
    int sampleCount = _SampleKernelCount;
    for(int i = 0; i < sampleCount; i++){
        float3 randomVec = mul(_SampleKernelArray[i].xyz, TBN);//采樣方向
        float weight = smoothstep(0, 0.2, length(randomVec.xy));//針對不同的采樣方向分配權重

        //采樣位置
        float3 randomPos = viewPos + randomVec * _SampleKernelRadius;//相機空間下的采樣位置
        float3 rclipPos = mul((float3x3)unity_CameraProjection, randomPos);//相機空間到裁剪空間（投影空間）下
        float2 rscreenPos = (rclipPos.xy / rclipPos.z) * 0.5 + 0.5;//裁剪空間到螢屏空間

        float randomDepth;//采樣位置的深度
        float3 randomNormal;//采樣位置的法線方向
        //從紋理中讀取上述資訊
        float4 rcdn = tex2D(_CameraDepthNormalsTexture, rscreenPos);
        DecodeDepthNormal(rcdn, randomDepth, randomNormal);

        //對比計算ao
        float range = abs(randomDepth - linear01Depth) > _RangeStrength ? 0.0 : 1.0;//深度變化
        float selfCheck = randomDepth + _DepthBiasValue < linear01Depth ? 1.0 : 0.0;//深度變化過大的歸零

        ao += range * selfCheck * weight;
    }
    ao = ao / sampleCount;
    ao = max(0.0, 1 - ao * _AOStrength);
    return float4(ao, ao, ao, 1);
}

4. AO效果改進

從上面代碼中截取出來的

4.1 采樣Noise獲得隨機向量

float2 noiseScale = _ScreenParams.xy / 4.0;//噪聲紋理的縮放
float2 noiseUV = i.uv * noiseScale;
float3 randvec = tex2D(_NoiseTex, noiseUV).xyz;//采樣得到隨機向量

4.2 裁剪掉例外值

差距巨大的深度值

float selfCheck = randomDepth + _DepthBiasValue < linear01Depth ? 1.0 : 0.0;//深度變化過大的歸零

同一平面深度值由于精度問題造成的深度變化

float range = abs(randomDepth - linear01Depth) > _RangeStrength ? 0.0 : 1.0;//深度變化

根據距離Smooth權重

float weight = smoothstep(0, 0.2, length(randomVec.xy));//針對不同的采樣方向分配權重

雙邊濾波模糊（C#部分）

RenderTexture blurRT = RenderTexture.GetTemporary(rtW, rtH, 0);//獲取模糊渲染紋理
ssaoMaterial.SetFloat("_BilaterFilterFactor", 1.0f - bilaterFilterStrength);
ssaoMaterial.SetVector("_BlurRadius", new Vector4(BlurRadius, 0, 0, 0));//x方向
Graphics.Blit(aoRT, blurRT, ssaoMaterial, (int)SSAOPassName.BilateralFilter);
ssaoMaterial.SetVector("_BlurRadius", new Vector4(0, BlurRadius, 0, 0));//y方向
Graphics.Blit(blurRT, aoRT, ssaoMaterial, (int)SSAOPassName.BilateralFilter);

5. 對比模型烘焙AO

5.1 烘焙方式

建模軟體烘焙到紋理：可控性強（操作繁瑣，需要UV，資源占用大），自身細節性強（缺少場景細節），不受靜動態影響，
游戲引擎烘焙，如Unity3D Lighting：較簡單，整體細節好，動態物體無法烘培
SSAO：復雜度基于像素多少、實時性強、靈活可控；性能消耗較前兩種最大，最終效果比1差（理論上）

6. SSAO性能消耗

消耗的點：

隨機采樣：IF FOR回圈打破了GPU的并行性，過高的采樣次數大大提高了復雜度
雙邊濾波的模糊處理：增加了螢屏采樣的次數

作業

1. 實作SSAO效果

跟著敲了一遍，內容見上述，

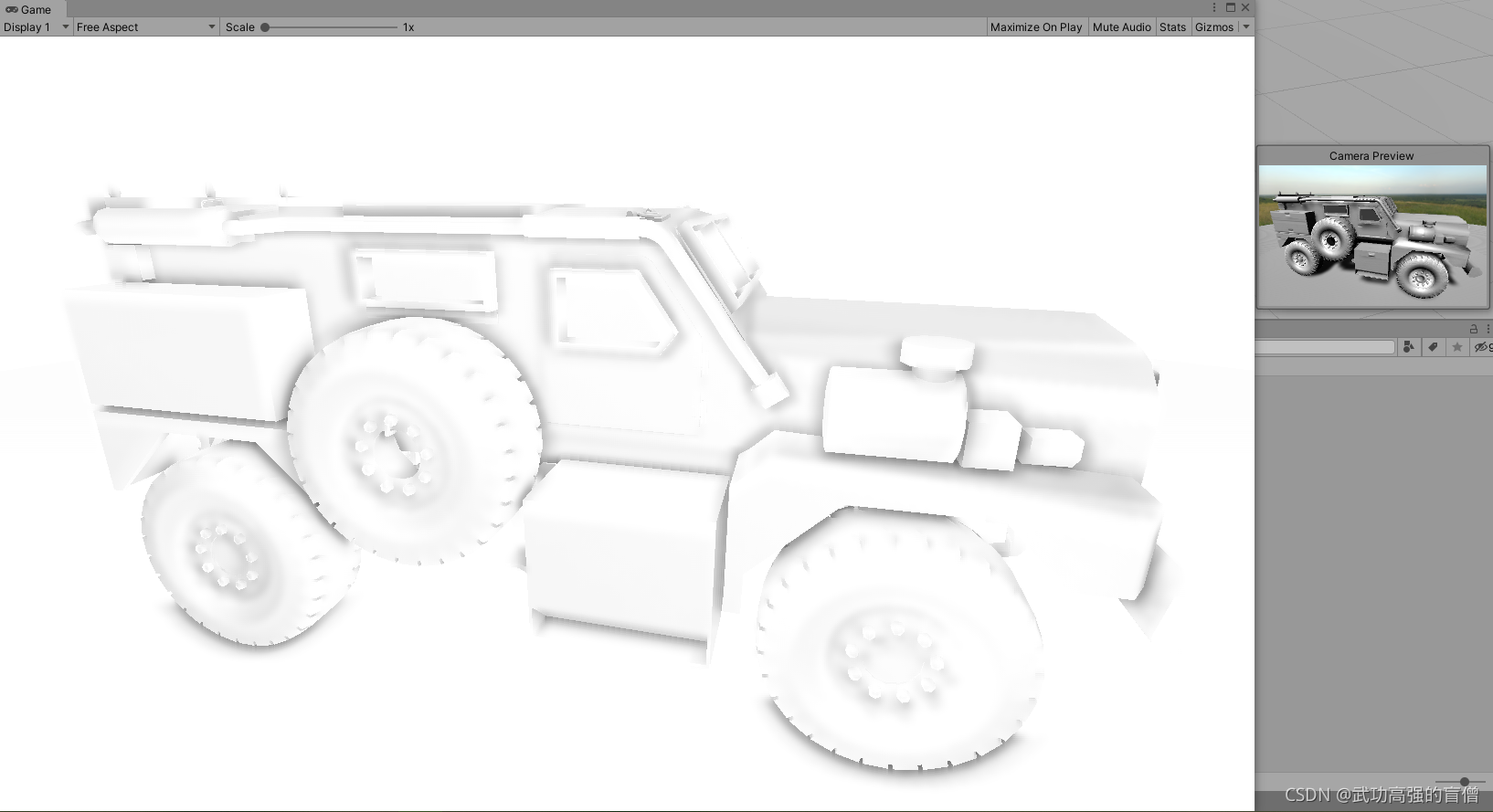

SSAO

2. 使用其他AO演算法實作進行對比

比如HBAO
參考知乎：Ambient Occlusion環境遮罩1提到了以下AO演算法
SSAO-Screen space ambient occlusion
SSDO-Screen space directional occlusion
HDAO-High Definition Ambient Occlusion
HBAO±Horizon Based Ambient Occlusion+
AAO-Alchemy Ambient Occlusion
ABAO-Angle Based Ambient Occlusion
PBAOVXAO-Voxel Accelerated Ambient Occlusion

git上找了個GTAO-Ground Truth Ambient Occlusion的演算法
原理參考：UE4 Mobile GTAO 實作(HBAO續)
代碼來源：Unity3D Ground Truth Ambient Occlusion

整體有點偏黑：

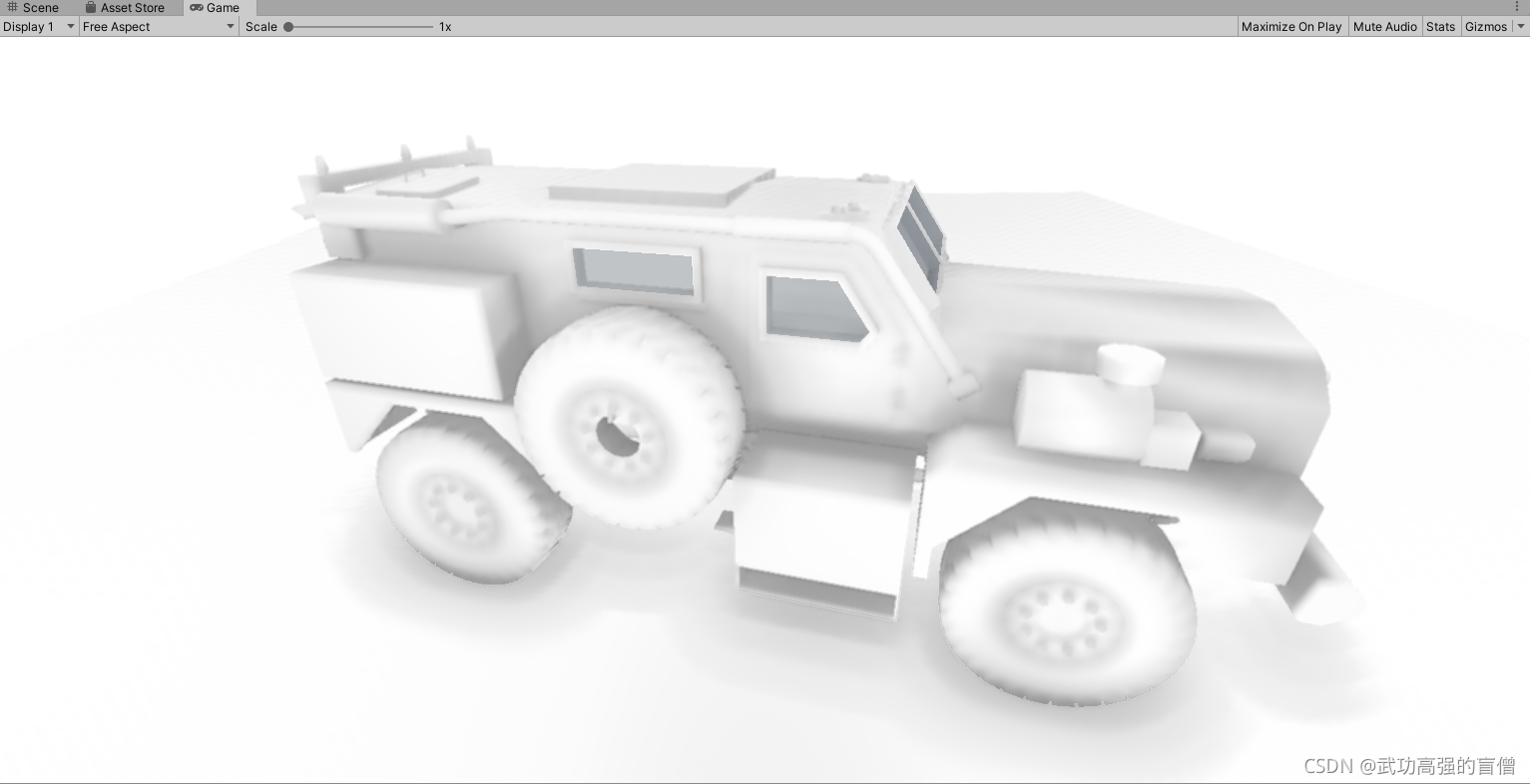

GTAO
