一 Zookeeper選舉流程概述

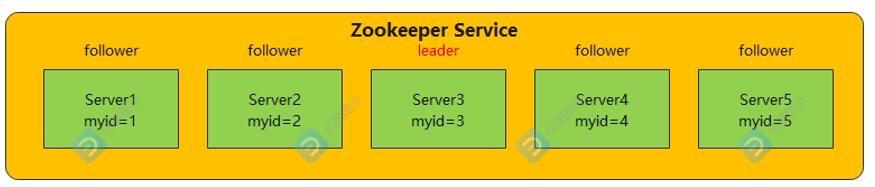

Zookeeper選舉機制分為兩種：第一次啟動和非第一次啟動，假設有5個節點，如圖1.1所示：

圖1.1 ZK集群

1.1 第一次啟動

（1）服務器1啟動，發起選舉，服務器1投自己一票，此時服務器1有一票，未超過半數以上票數，選舉無法完成，服務器保持狀態為LOOKING；

（2）服務器2啟動，再次發起選舉，服務器1和服務器2分別半先投給自己1票，服務器1和服務器2會通信，此時服務器1發現服務器2的myid比自己大，因此會將自己的票給服務器2，此時服務器1票數為0，服務器票數為2，服務器2的票數沒有達到半數以上，選舉無法完成，服務器1和2狀態為LOOKING；

（3）服務器3啟動，發起一次選舉，最終服務1會有0票，服務器2會有0票，服務器3會有3票，此時服務器3的票數超過半數，因此服務器3當選為leader，服務器1和服務器2的狀態變為FOLLOWING,服務器3的狀態變為LEADING;

(4)隨后服務器4和服務器5啟動，此時已經有leader了，不再進行選舉了，服務器4和服務器5更改狀態為FOLLOWING，

1.2 非第一次啟動

當集群中的一臺服務器無法和leader保持連接時，會進入leader選舉，而此時，集群會有以下兩種狀態：

集群中已經存在leader:針對這種情況，該節點試圖去選擇leader時，會被其他節點告知當前服務器的leader資訊，因此，該服務器僅需要和leader重新建立連接并同步狀態即可，

集群中已經不存在leader:假設集群由5個節點組成，SID分別為1,2,3,4,5；ZXID分別為9,9,8,7,6，EPOCH均為1，且此時SID為3的服務器為leader，突然，當3和5服務器發生故障時，會觸發leader選舉，選舉規則為：EPOCH大的直接勝出，如果EPOCH相同，則ZXID大的勝出，如果ZXID相同，則SID大的勝出，

SID:服務器ID，用來標識一臺服務器，ID不能重復，且和myid一致

ZXID:事務ID，用來標識一次服務器狀態的變更，在某一時刻，集群中的每臺機器的ZXID不一定一致

EPOCH：每個leader任期的代號，每投完一次票該資料會增加

二 選舉原始碼概述

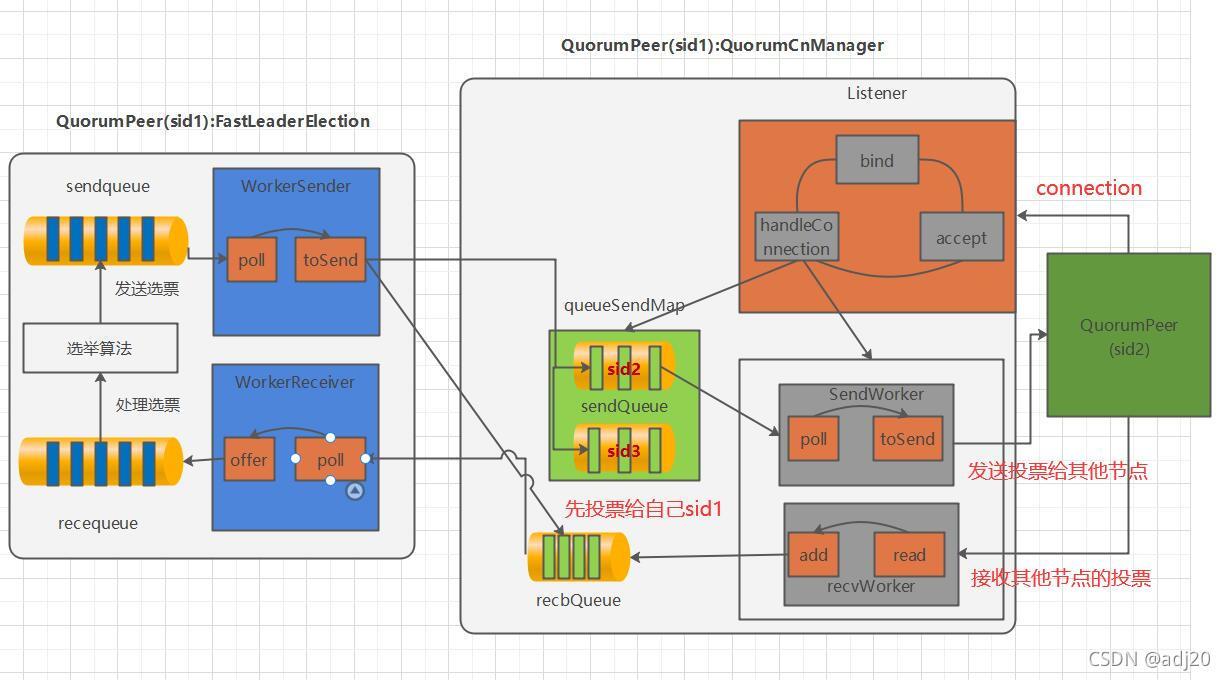

原始碼中的選舉整體流程如圖2.1所示：

圖2.1 原始碼選舉概述圖

整個選舉程序主要由兩個類完成，FastLeaderElection和QuorumCnManager，FastLeaderElection負責接收選票和發送選票； QuorumCnManager負責管理節點之間的選舉通信，負責選擇票數的傳遞，

2.1 選舉準備原始碼決議

圖2.2

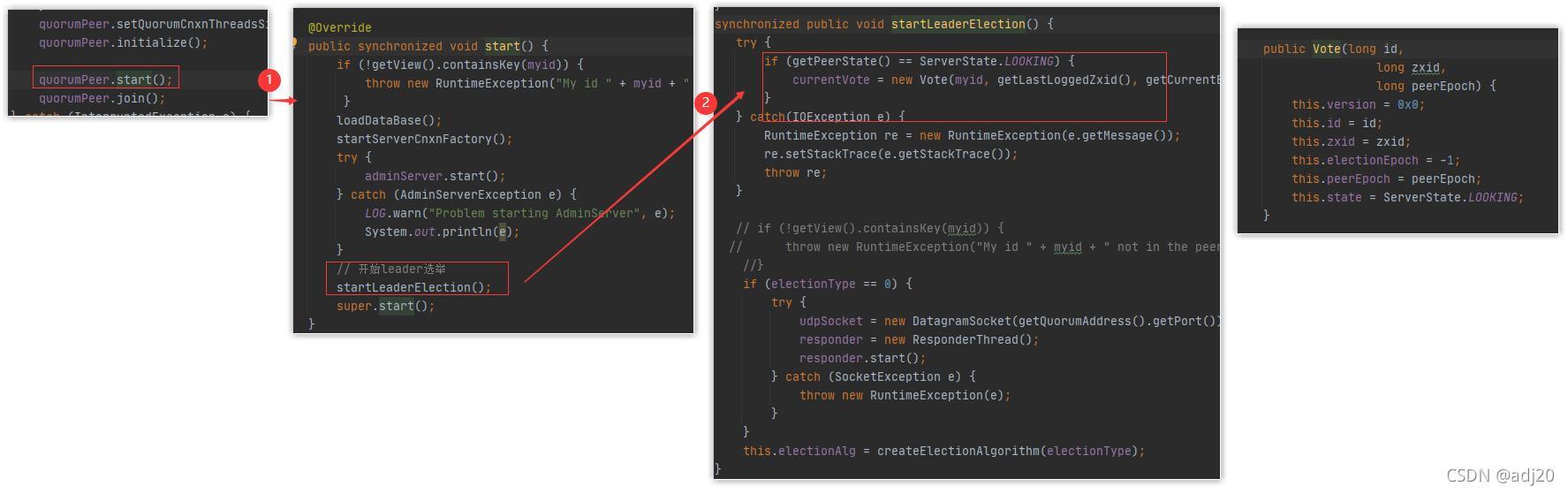

選舉代碼的入口在QuorumPeerMain中的runFromConfig方法中，如圖2.2所示“在完成服務器啟動的初始化后，會執行quorumPeer.start()，進入該方法，執行startLeaderElection()方法進入選舉流程，

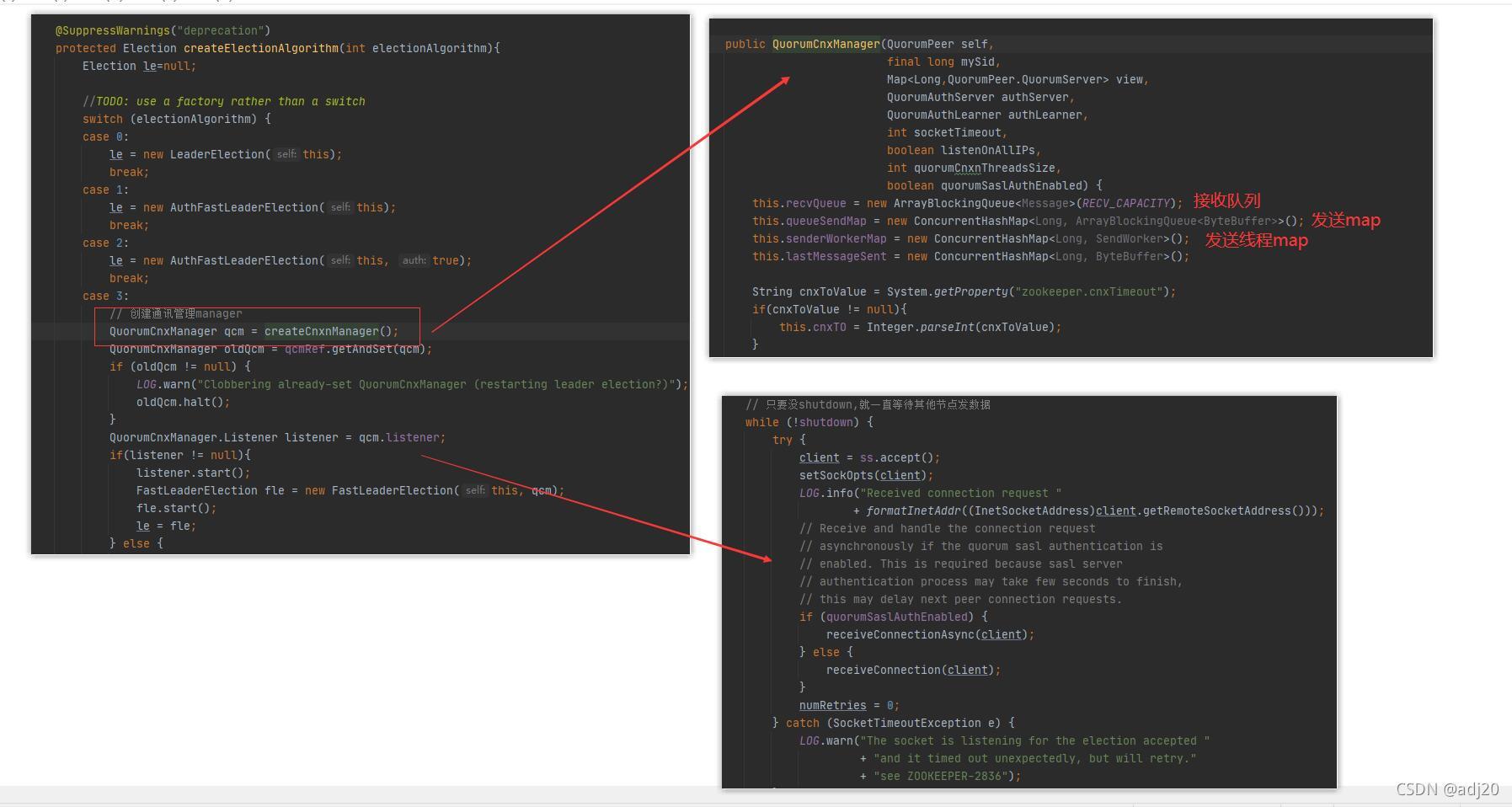

如果當前節點的狀態為LOOKING（getPeerState() == ServerState.LOOKING），會創建一個Vote類，該類中有id,zxid,electionEpoch等選舉關鍵資訊，隨后，如圖2.3所示，會通過呼叫createElectionAlgorithm(electionType)來創建QuorumCnxManager，該類維護了一個接收佇列，recvQueue，該佇列接收其他節點的投票；也維護了一個queueSendMap，該map的鍵為服務器ID，值為ArrayBlockingQueue佇列，該佇列包含了鍵值所指向的服務器的選票；該類還維護了一個senderWorkerMap，該map存盤了一個發送執行緒，負責將投票發送到其他節點，還存盤了一個接收執行緒，負責接收其他節點的投票，

如圖2.3所示，監聽類QuorumCnxManager.Listener繼承了執行緒類，在覆寫的run方法中，只要未shutdown，會一直等待其他節點發送資料，

圖 2.3

2.2 選舉執行原始碼決議

圖2.4

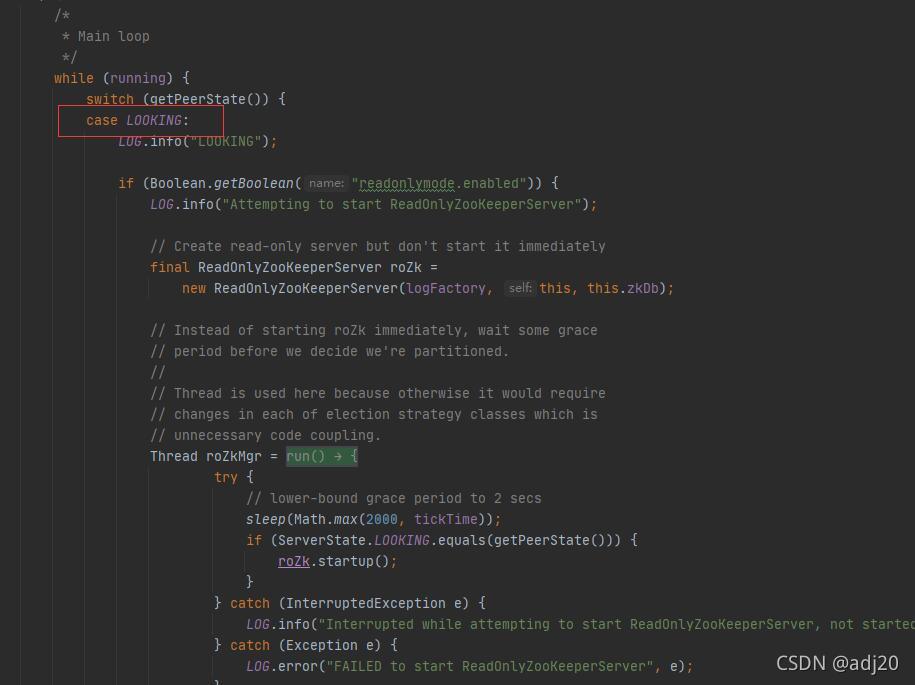

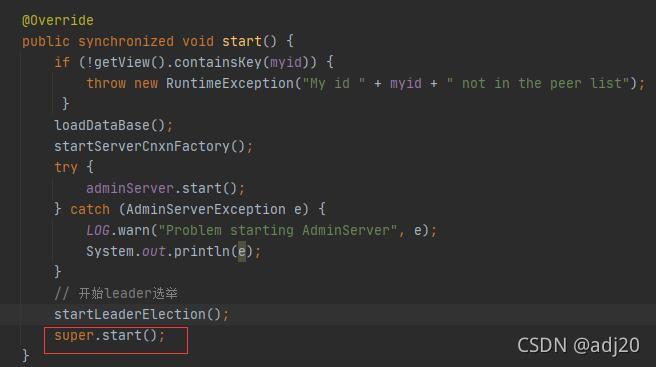

執行super.start()，就是執行QuorumPeer.java類中覆寫的run()方法，當zookeeper啟動后，首先都是Looking狀態，通過選舉讓其中一臺服務器成為Leader，其他的成為Follower

圖2.5

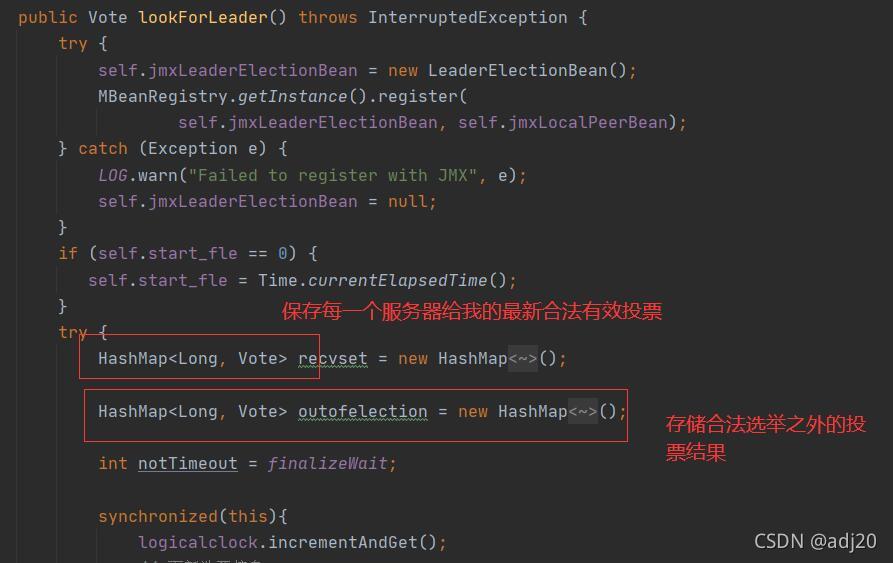

通過呼叫setCurrentVote(makeLEStrategy().lookForLeader())進行選舉，進入lookForLeader()方法，這里進入FastLeaderElection實作的lookForLeader方法，如圖2.6所示：

圖2.6

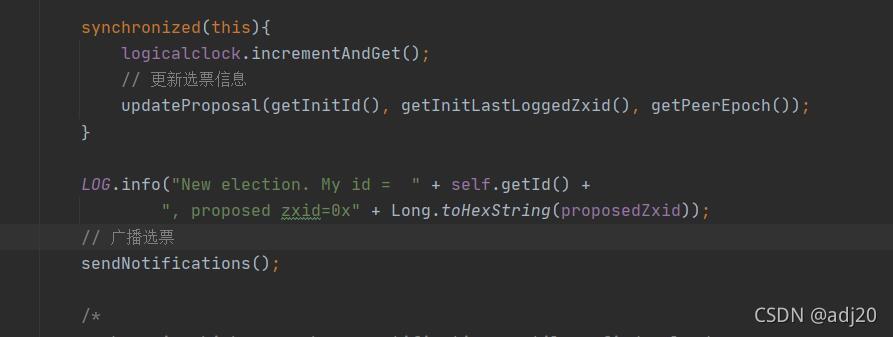

recvset保存了每一個服務器給該節點的合法有效投票，recvset的鍵為服務器id，value為其他節點給我的投票資訊，notTimeout為一次選舉的最大等待時間，默認是0.2s，繼續往下看，如圖2.7所示：

圖2.7

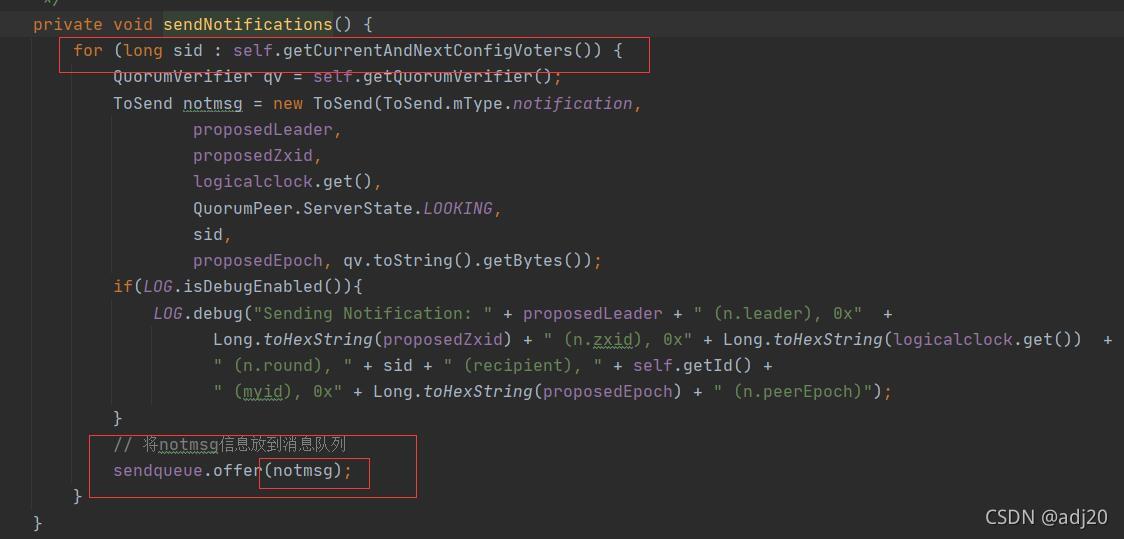

每發起一輪選舉，都會使logicallock加1，然后呼叫updateProposal()更新選票資訊 ，更新完選票資訊后，呼叫sendNotifications()廣播選票，如圖2.8所示：

圖2.8

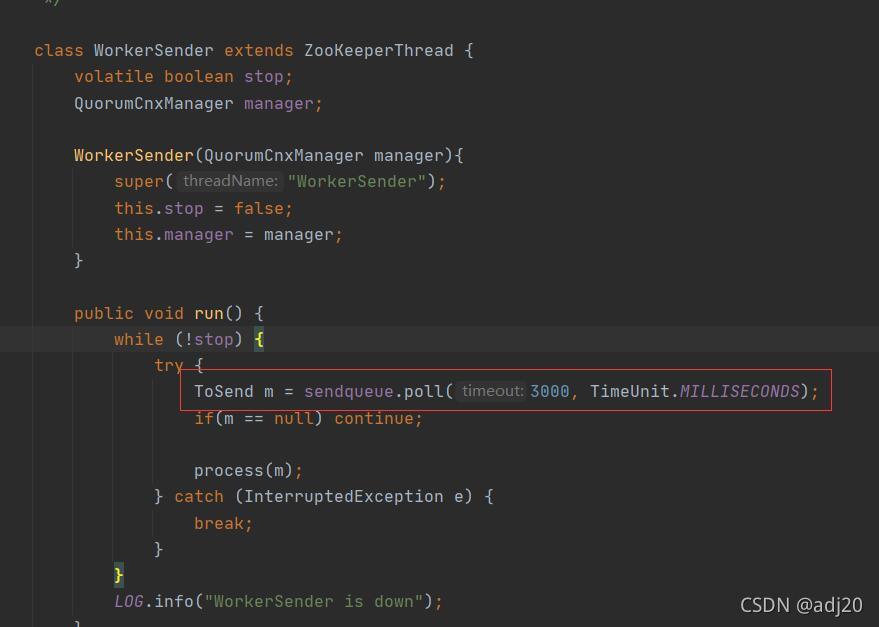

通過for回圈遍歷投票參與者，給每臺服務器發送選票（就是給SID比自己大的服務器投票），通過new 一個ToSend物件創建發送選票資訊，然后將該資訊放入佇列sendqueue中，該佇列中的資訊是由WorkerSender(WorkerSender是FastLeaderElection的一個內部類)執行緒來負責發送的，WorkerSender的run方法如圖2.9所示：

圖 2.9

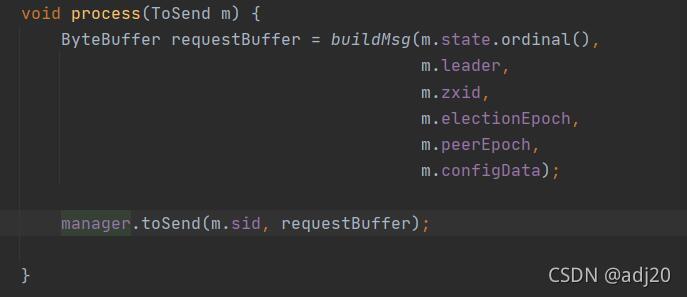

通過sendqueue.poll從佇列中獲取要發送的選票，然后將選票資訊傳給process方法進行處理，如圖2.10：

圖2.10

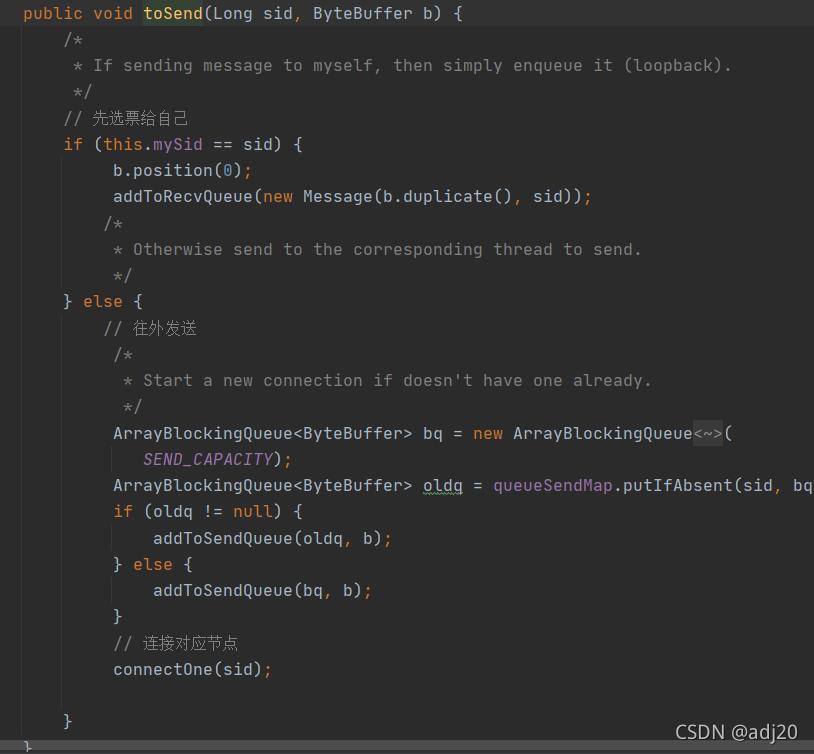

通過manager.toSend發送資訊，manager為類QuorumCnManager，負責管理節點之間的選舉通信，負責選擇票數的傳遞， toSend()如圖2.11所示：

圖2.12

首先通過this.mySid==id判斷是不是自己給自己投票，如果是就通過addToRecvQueue將投票資訊 放進自己的RecvQueue，如果是發送給其他服務器的選票，如果其他服務器的佇列訊息已經存現，就將選票資訊放入oldq中，否則，則放入新的bq佇列中，最后通過connectOne(sid)將訊息發送出去，

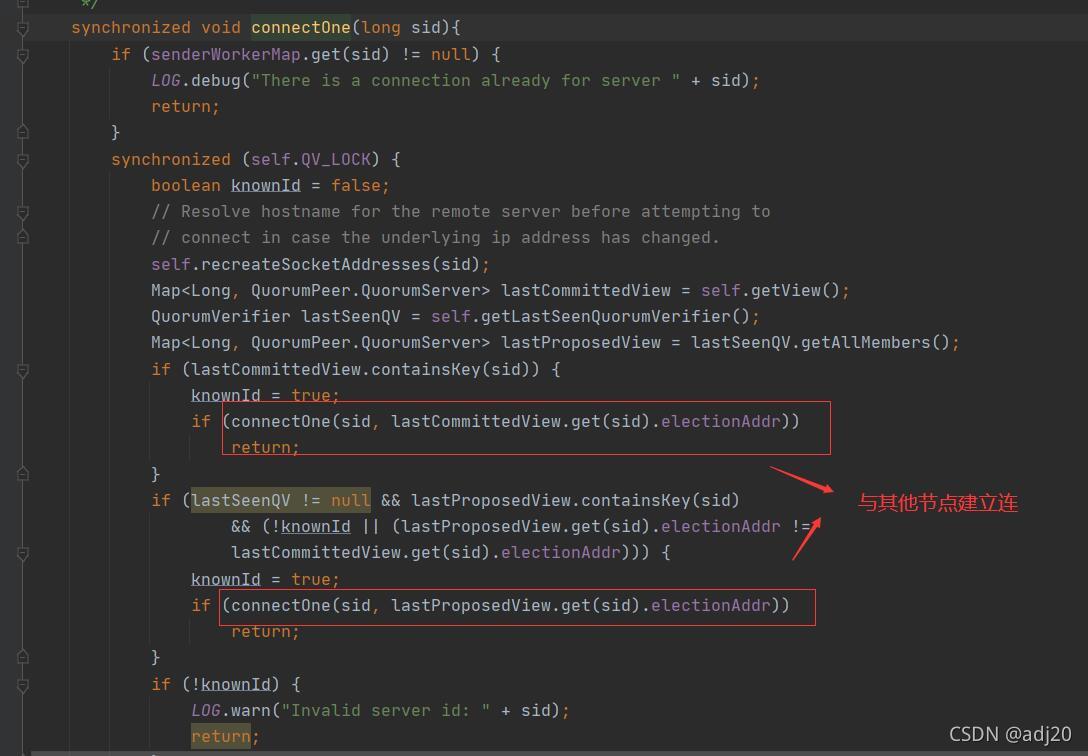

在connectOne(sid)中會呼叫conncectOne(long sid, InetSocketAddress electionAddr)與其他節點建立連接，如圖2.13所示：

圖2.14

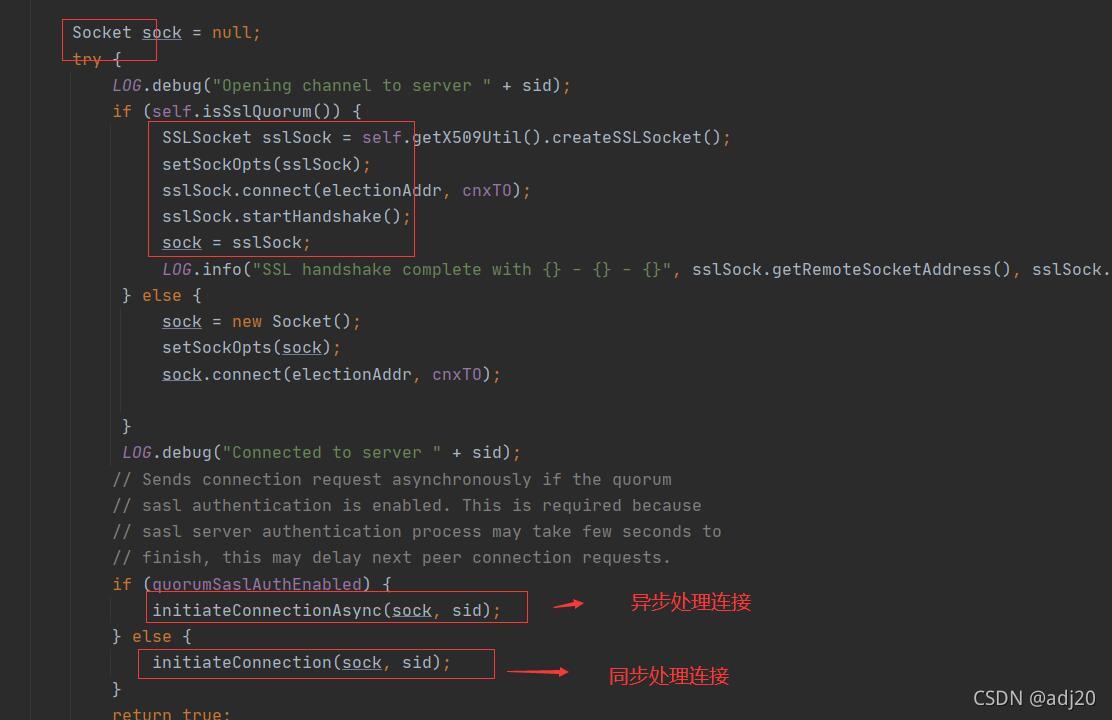

如圖2.15所示，在conncectOne(long sid, InetSocketAddress electionAddr)方法中與其他節點建立連接，然后通過initiateConnection(sock, id)處理連接，

圖2.15

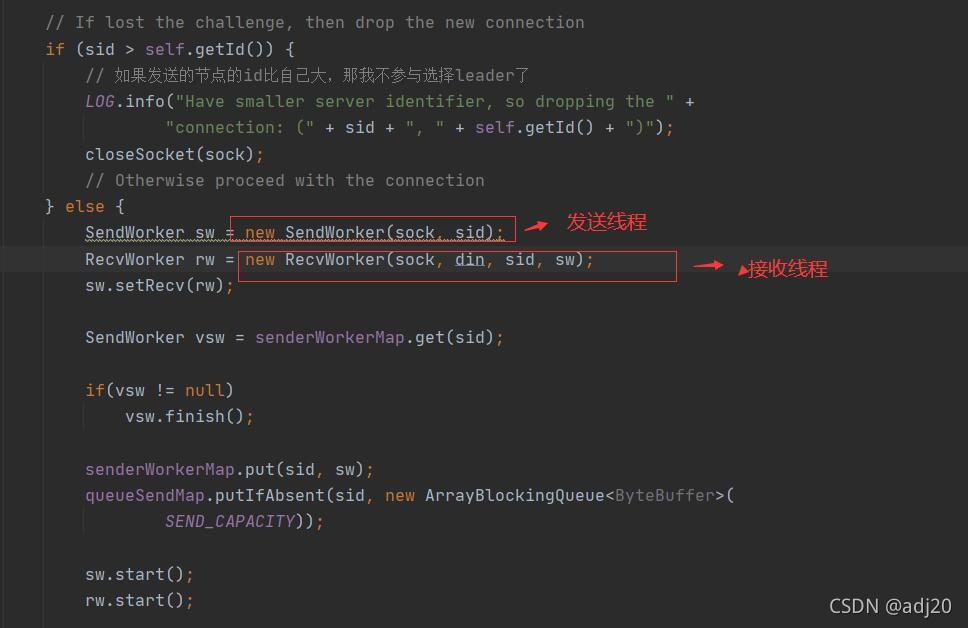

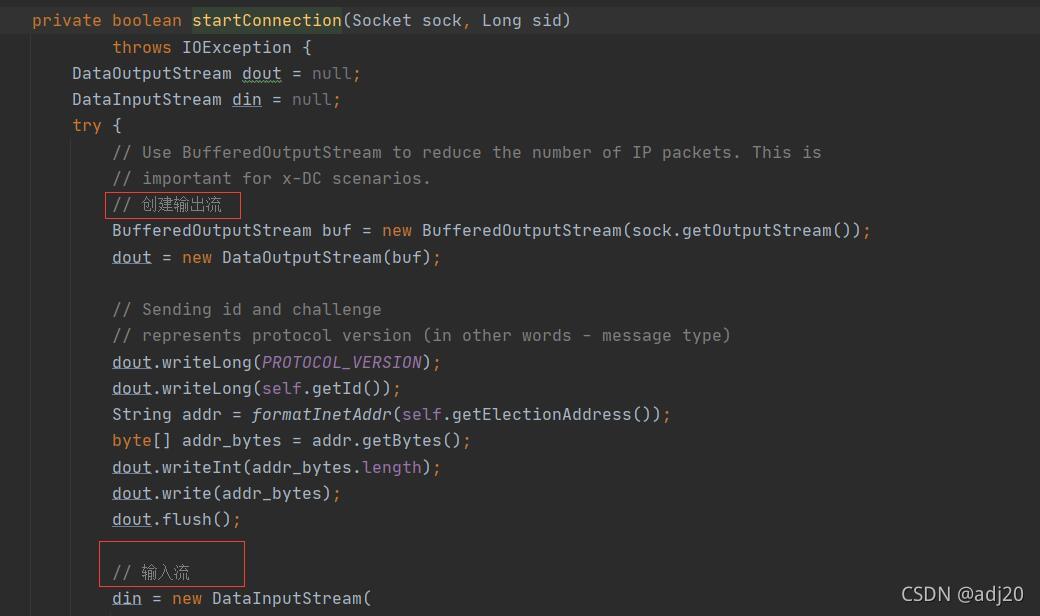

在initiateConnection(sock, id)方法中呼叫startConnection(sock, id)，并在該方法中創建并啟動了發送器執行緒和接收器執行緒，如圖2.16所示：

圖2.16

有一處重要的判斷if(sid>self.getId()) ，如果要發送的節點的id比自己要大，就直接關閉自己的客戶端，意思就是不參與選舉了，通過new SendWorker和RecvWorker創建發送和接收執行緒，并呼叫start方法啟動發送和接收執行緒，

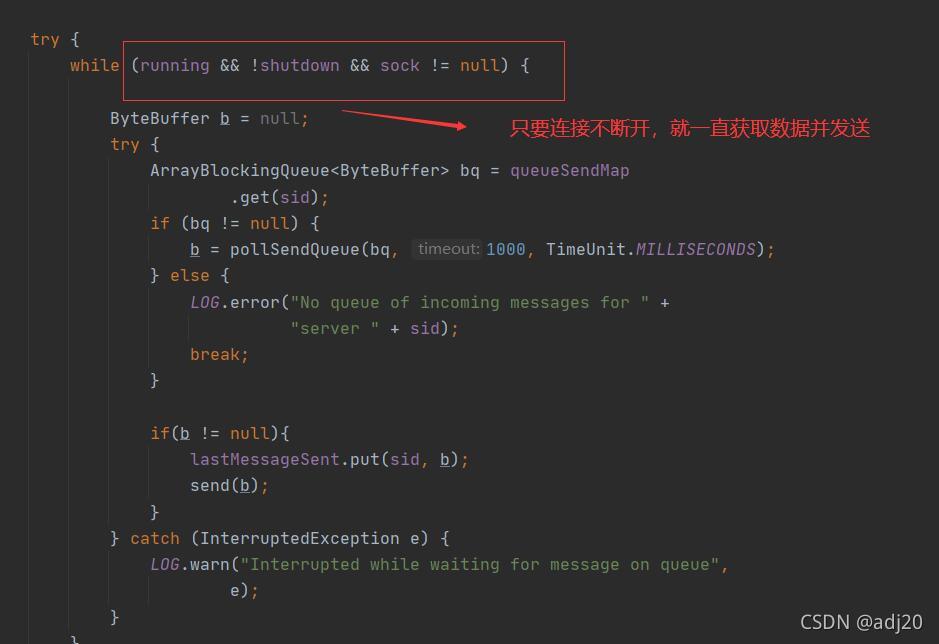

如圖2.17所示，SendWorker會在run方法中一直回圈從發送佇列SendQueue中，獲取發送訊息，并呼叫send(b)進行發送，

圖2.17

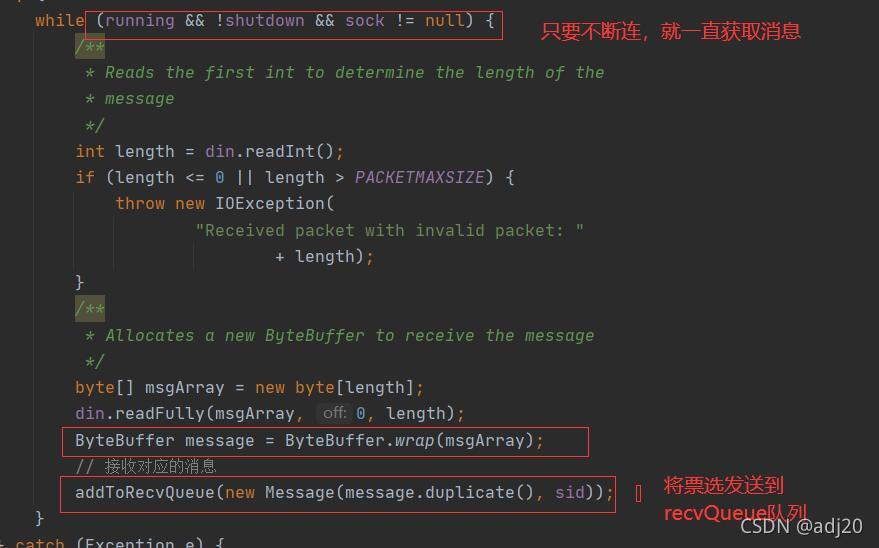

同樣的，如圖2.18.在RecvWorker的run方法中，也會一直從輸入流中接收訊息，呼叫addToRecvQueue將訊息添加的發送佇列中，后續會將其他節點給我的票選發送的我這，

圖2.18

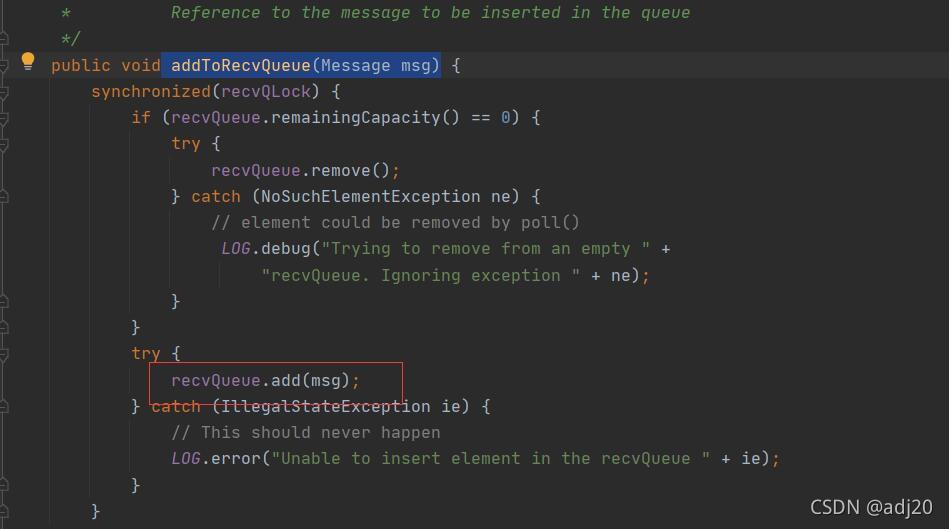

如圖2.19，從 addToRecvQueue(Message msg)方法中，呼叫了recvQueue.add(msg)將其他節點給我的票選資訊加入佇列，

圖2.19

最后回到FastLeaderElection類中查找WorkerReceiver執行緒，如圖2.20所示，呼叫manager.pollRecvQueue方法從recvQueue中獲取其他節點發送給我的票選資訊，

至此，選舉流程的原始碼分析到此結束了， 本文章只分析了一個整體流程的原始碼，可以幫助大家對選舉流程有個整體的把握，有些細節沒有去分析，有興趣的讀者可以自己下載原始碼分析

三 總結

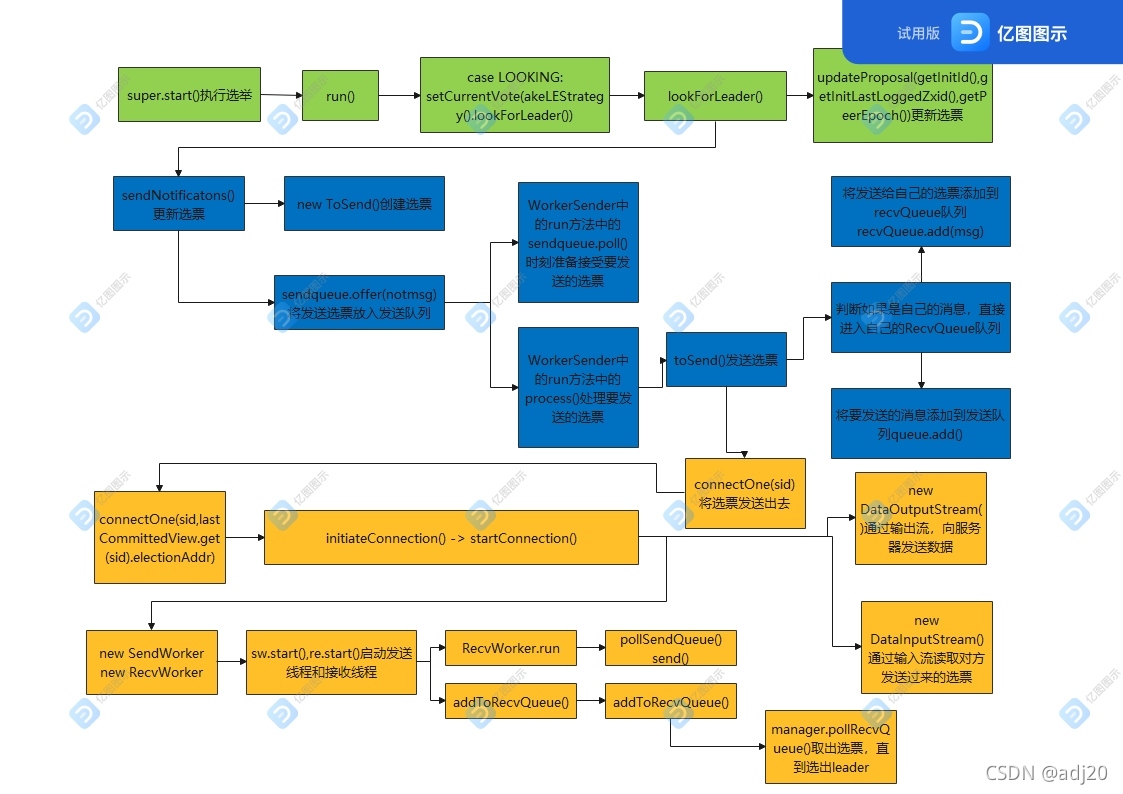

選舉原始碼流程總結如圖3.1所示：

?圖3.1
