今天繼續給大家介紹華為WLAN系列內容，本文主要內容是POE技術的原理與配置，
一、POE技術詳解
（一）POE技術概述
POE，即Power Over Ethernet，以太網網路供電技術，是一種可以利用以太網網線（常見的雙絞線）為末端設備供電的技術，在大型公司常見的Fit AP組網方式種，AP為了保證有良好的信號，常常放置在室內的屋頂上（這樣可以避免遮擋），而這樣做給AP供電提供了難題，因為在室內天花板上幾乎沒有可用的電源插口，如果從遠處拉線，又十分麻煩且不美觀，為了結局上述問題，特意提出了POE供電技術，
如果我們使用POE供電技術，則可以使得AC通過網線給AP供電，從而解決了AP的供電問題，
在一個POE系統中，通常包括PSE和PD兩種角色，PSE是指Power-Sourcing
Equipment，即供電設備，一般而言，支持POE的設備通常有獨立的POE電源，用于給其他設備進行供電，PD是指Pwered Device，即受電設備，目前，AP設備大都支持POE供電功能，
（二）POE供電方式
POE供電技術由802.3af與802.3at標準指制定，一共有兩種供電方式：
一種方式是MidSpan方式，即中間跨接法，在一根雙絞線中，傳輸資料的線纜通常為1-3，與2-6四根線纜，而3、5、7、8四根線纜則處于空閑狀態，MidSpan方式就是借助這四根空閑的線纜進行供電，此時1、2線纜為正極，3、6線纜為負極，
另一種方式是EndSpan方式，即末端跨接法，盡管1、2、3、6四根線纜中負責傳遞資料，但是EndSpan方式依舊可以使用1、2、3、6四根線纜進行供電，由于AP設備一般是直流方式供電，因此可以根據這些線纜上的頻率不同將電信號和資料資訊分開，此時4、5線纜為正極，7、8線纜為負極，
一般而言，標準的PD設備必須支持兩種供電方式，而PSE設備則通常只支持一種供電方式，
（三）POE供電管理模式
PSE對PD的供電有一定的功率限制，不能無限制的給PD設備供電，在使用POE供電時，通常需要對PSE設備進行配置管理，在華為AC設備中，常見的管理方式有自動模式和手動模式，
自動模式是指PSE設備根據設備優先級，自動給PD設備上下電，用戶可以根據PD設備的重要性給PSE相應的介面上配置相應的優先級，優先級從高到底分別是Critical、High和Low三個等級，在優先級相等的情況下，根據埠號確定優先級，埠號越小，優先級越高，如果PD設備的總功率超過了PSE的POE供電功率，則PSE設備則不會給低優先級的設備供電，
手動模式是指手動控制埠設備的上下電，手動模式不考慮優先級，單個介面的上下電也不會對整體造成影響，如果PSE設備已經達到POE供電的極限，則無法再在新的介面上進行上電操作，
二、POE技術配置
（一）華為eNSP開啟POE供電

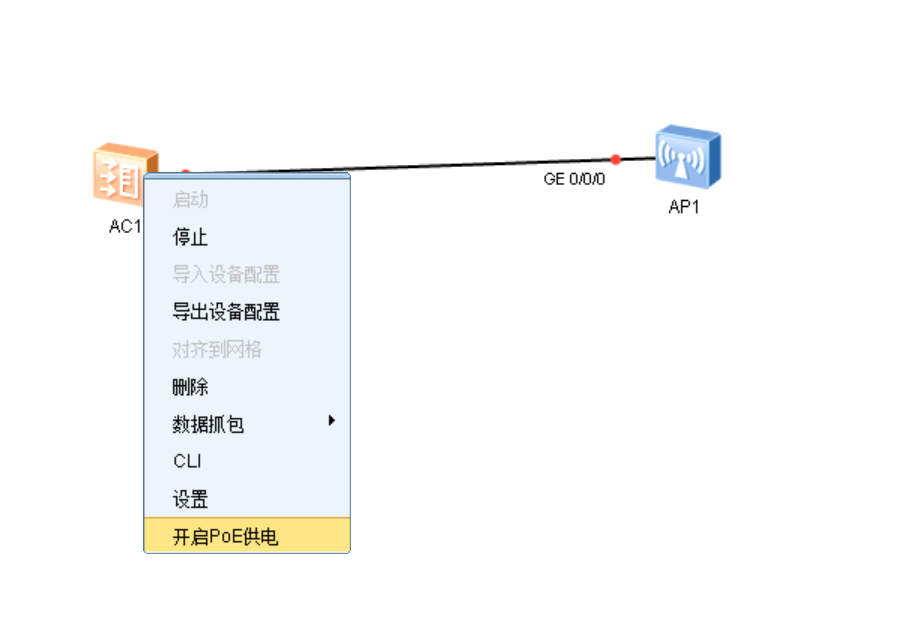

在華為eNSP上配置POE技術，需要右鍵點擊AC，然后選擇POE供電，則AC設備會對下游的AP設備進行POE供電，如下圖所示：
（二）POE供電配置
1、使能POE功能
POE供電在AC設備上默認開啟，開啟命令為：
poe enable
2、配置LLDP功能
在進行POE供電時，開啟LLDP可以使得PSE和PD設備更好的協調POE供電的引數，開啟LLDP功能相關配置命令如下：
lldp enable
該命令在全域模式下執行，在介面模式上，該命令默認開啟，同時還可以通過lldp tlv-enbale命令來調整介面上支持的tlv引數，
配置示例：
lldp tlv-enable dot1-tlv protocol-identity
3、POE功率管理
POE功率配置相關命令如下：
poe max-power 200000 //配置POE的最大功率
poe power-reserved 20 //配置POE的預留功率（之所以要預留功率，是防止PD設備流量突發）
poe power-threshold 80 //陪U值當POE功率使用達到80%時告警
poe power-management {manual|auto} //配置POE的管理方式，manual為手工模式，auto為自動模式
（三）查看配置結果

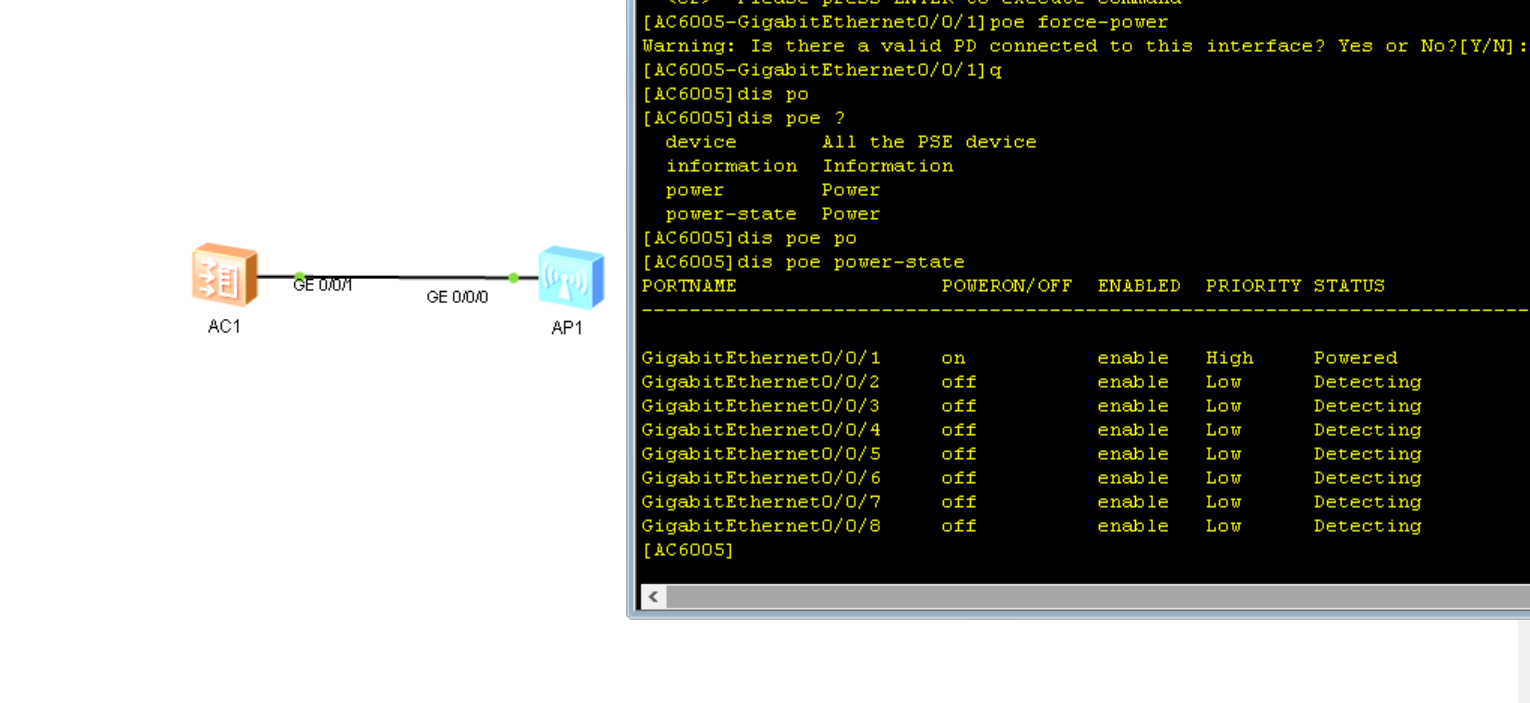

在配置完POE供電后，可以查看POE的供電情況：
同時，如果在介面上執行命令：
undo poe enable
關閉POE供電后，則會發現AP設備掉電，
注意，華為eNSP對POE功能的實作不是完美，因此在使用華為eNSP進行模擬實驗時，可能因為軟體BUG從而得不到應有的效果，
