作者
王成，騰訊云研發工程師，Kubernetes contributor，從事資料庫產品容器化、資源管控等作業，關注 Kubernetes、Go、云原生領域，
概述
進入 K8s 的世界，會發現有很多的 Controller，它們都是為了完成某類資源(如 pod 是通過 DeploymentController, ReplicaSetController 進行管理)的調諧，目標是保持用戶期望的狀態，
K8s 中有幾十種型別的資源，如何能讓 K8s 內部以及外部用戶方便、高效的獲取某類資源的變化，就是本文 Informer 要實作的，本文將從 Reflector(反射器)、DeletaFIFO(增量佇列)、Indexer(索引器)、Controller(控制器)、SharedInformer(共享資源通知器)、processorListener(事件監聽處理器)、workqueue(事件處理作業佇列) 等方面進行決議，
本文及后續相關文章都基于 K8s v1.22

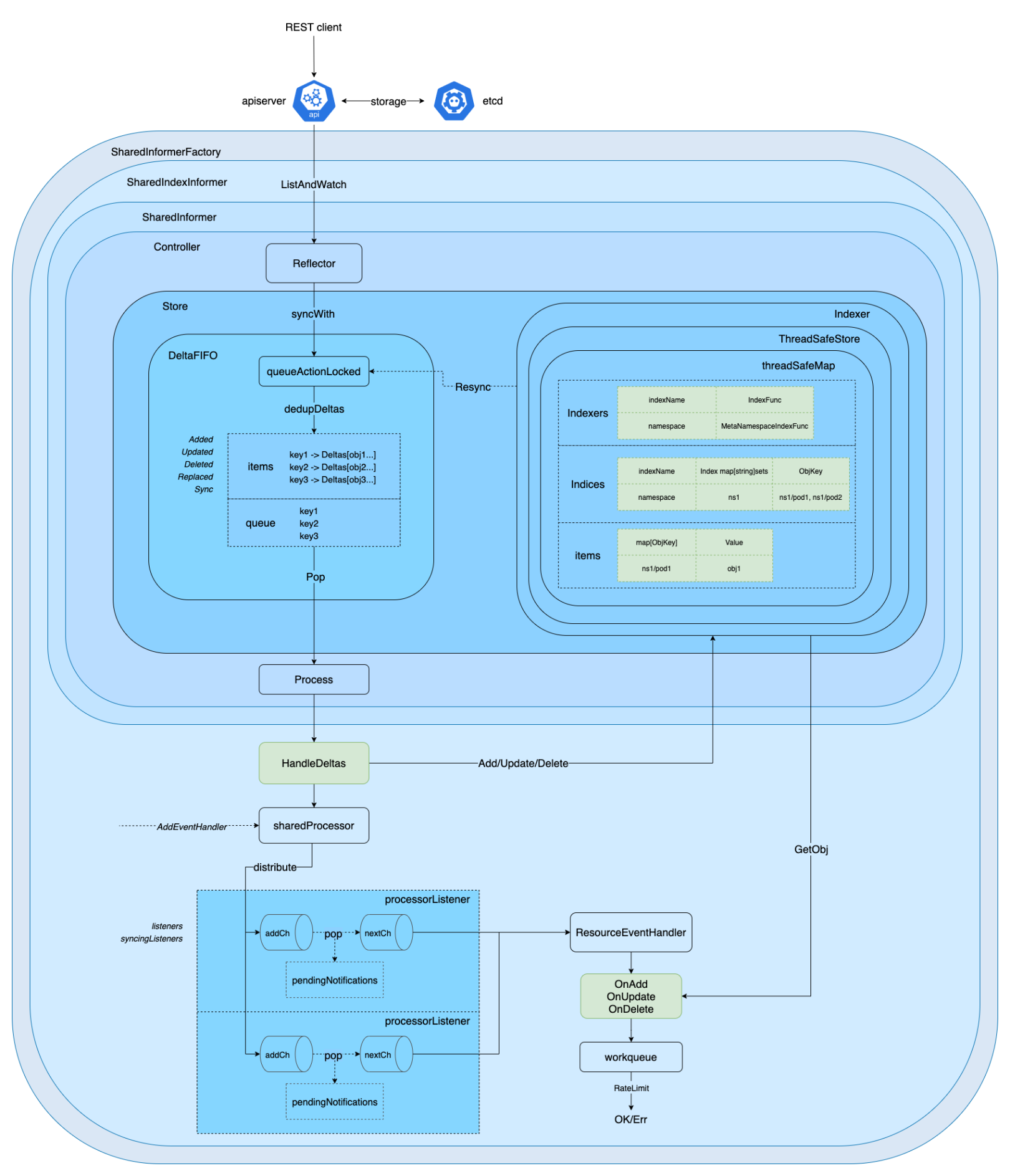

（K8s-informer）
從 Reflector 說起
Reflector 的主要職責是從 apiserver 拉取并持續監聽(ListAndWatch) 相關資源型別的增刪改(Add/Update/Delete)事件，存盤在由 DeltaFIFO 實作的本地快取(local Store) 中，
首先看一下 Reflector 結構體定義：
// staging/src/k8s.io/client-go/tools/cache/reflector.go
type Reflector struct {
// 通過 file:line 唯一標識的 name
name string
// 下面三個為了確認型別
expectedTypeName string
expectedType reflect.Type
expectedGVK *schema.GroupVersionKind
// 存盤 interface: 具體由 DeltaFIFO 實作存盤
store Store
// 用來從 apiserver 拉取全量和增量資源
listerWatcher ListerWatcher
// 下面兩個用來做失敗重試
backoffManager wait.BackoffManager
initConnBackoffManager wait.BackoffManager
// informer 使用者重新同步的周期
resyncPeriod time.Duration
// 判斷是否滿足可以重新同步的條件
ShouldResync func() bool
clock clock.Clock
// 是否要進行分頁 List
paginatedResult bool
// 最后同步的資源版本號，以此為依據，watch 只會監聽大于此值的資源
lastSyncResourceVersion string
// 最后同步的資源版本號是否可用
isLastSyncResourceVersionUnavailable bool
// 加把鎖控制版本號
lastSyncResourceVersionMutex sync.RWMutex
// 每頁大小
WatchListPageSize int64
// watch 失敗回呼 handler
watchErrorHandler WatchErrorHandler
}
從結構體定義可以看到，通過指定目標資源型別進行 ListAndWatch，并可進行分頁相關設定，
第一次拉取全量資源(目標資源型別) 后通過 syncWith 函式全量替換(Replace) 到 DeltaFIFO queue/items 中，之后通過持續監聽 Watch(目標資源型別) 增量事件，并去重更新到 DeltaFIFO queue/items 中，等待被消費，
watch 目標型別通過 Go reflect 反射實作如下：
// staging/src/k8s.io/client-go/tools/cache/reflector.go
// watchHandler watches w and keeps *resourceVersion up to date.
func (r *Reflector) watchHandler(start time.Time, w watch.Interface, resourceVersion *string, errc chan error, stopCh <-chan struct{}) error {
...
if r.expectedType != nil {
if e, a := r.expectedType, reflect.TypeOf(event.Object); e != a {
utilruntime.HandleError(fmt.Errorf("%s: expected type %v, but watch event object had type %v", r.name, e, a))
continue
}
}
if r.expectedGVK != nil {
if e, a := *r.expectedGVK, event.Object.GetObjectKind().GroupVersionKind(); e != a {
utilruntime.HandleError(fmt.Errorf("%s: expected gvk %v, but watch event object had gvk %v", r.name, e, a))
continue
}
}
...
}
通過反射確認目標資源型別，所以命名為 Reflector 還是比較貼切的； List/Watch 的目標資源型別在 NewSharedIndexInformer.ListerWatcher 進行了確定，但 Watch 還會在 watchHandler 中再次比較一下目標型別；
認識 DeltaFIFO
還是先看下 DeltaFIFO 結構體定義：
// staging/src/k8s.io/client-go/tools/cache/delta_fifo.go
type DeltaFIFO struct {
// 讀寫鎖、條件變數
lock sync.RWMutex
cond sync.Cond
// kv 存盤：objKey1->Deltas[obj1-Added, obj1-Updated...]
items map[string]Deltas
// 只存盤所有 objKeys
queue []string
// 是否已經填充：通過 Replace() 介面將第一批物件放入佇列，或者第一次呼叫增、刪、改介面時標記為true
populated bool
// 通過 Replace() 介面將第一批物件放入佇列的數量
initialPopulationCount int
// keyFunc 用來從某個 obj 中獲取其對應的 objKey
keyFunc KeyFunc
// 已知物件，其實就是 Indexer
knownObjects KeyListerGetter
// 佇列是否已經關閉
closed bool
// 以 Replaced 型別發送(為了兼容老版本的 Sync)
emitDeltaTypeReplaced bool
}
DeltaType 可分為以下型別：
// staging/src/k8s.io/client-go/tools/cache/delta_fifo.go
type DeltaType string
const (
Added DeltaType = "Added"
Updated DeltaType = "Updated"
Deleted DeltaType = "Deleted"
Replaced DeltaType = "Replaced" // 第一次或重新同步
Sync DeltaType = "Sync" // 老版本重新同步叫 Sync
)
通過上面的 Reflector 分析可以知道，DeltaFIFO 的職責是通過佇列加鎖處理(queueActionLocked)、去重(dedupDeltas)、存盤在由 DeltaFIFO 實作的本地快取(local Store) 中，包括 queue(僅存 objKeys) 和 items(存 objKeys 和對應的 Deltas 增量變化)，并通過 Pop 不斷消費，通過 Process(item) 處理相關邏輯，

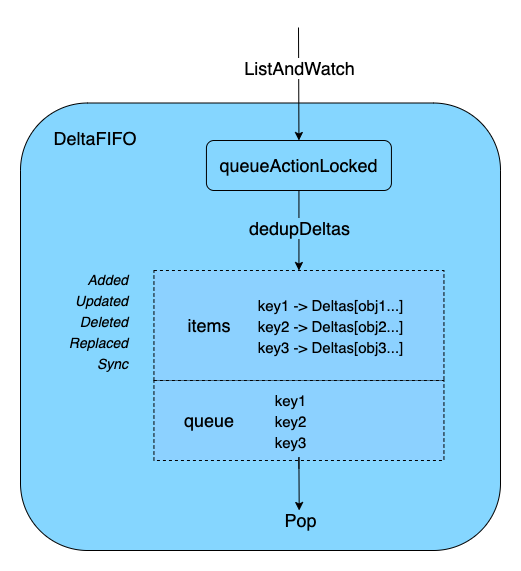

（K8s-DeltaFIFO）
索引 Indexer
上一步 ListAndWatch 到的資源已經存盤到 DeltaFIFO 中，接著呼叫 Pop 從佇列進行消費，實際使用中，Process 處理函式由 sharedIndexInformer.HandleDeltas 進行實作，HandleDeltas 函式根據上面不同的 DeltaType 分別進行 Add/Update/Delete，并同時創建、更新、洗掉對應的索引，
具體索引實作如下：
// staging/src/k8s.io/client-go/tools/cache/index.go
// map 索引型別 => 索引函式
type Indexers map[string]IndexFunc
// map 索引型別 => 索引值 map
type Indices map[string]Index
// 索引值 map: 由索引函式計算所得索引值(indexedValue) => [objKey1, objKey2...]
type Index map[string]sets.String
索引函式(IndexFunc)：就是計算索引的函式，這樣允許擴展多種不同的索引計算函式，默認也是最常用的索引函式是：MetaNamespaceIndexFunc，
索引值(indexedValue)：有些地方叫 indexKey，表示由索引函式(IndexFunc) 計算出來的索引值(如 ns1)，
物件鍵(objKey)：物件 obj 的 唯一 key(如 ns1/pod1)，與某個資源物件一一對應，

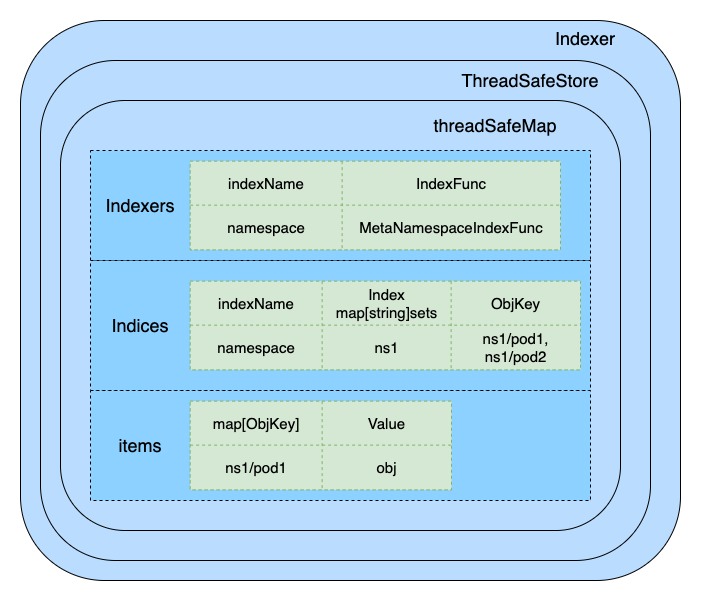

（K8s-indexer）
可以看到，Indexer 由 ThreadSafeStore 介面集成，最終由 threadSafeMap 實作，
索引函式 IndexFunc(如 MetaNamespaceIndexFunc)、KeyFunc(如 MetaNamespaceKeyFunc) 區別：前者表示如何計算索引，后者表示如何獲取物件鍵(objKey)； 索引鍵(indexKey，有些地方是 indexedValue)、物件鍵(objKey) 區別：前者表示由索引函式(IndexFunc) 計算出來的索引鍵(如 ns1)，后者則是 obj 的 唯一 key(如 ns1/pod1)；
總管家 Controller
Controller 作為核心中樞，集成了上面的組件 Reflector、DeltaFIFO、Indexer、Store，成為連接下游消費者的橋梁，
Controller 由 controller 結構體進行具體實作：
在 K8s 中約定俗成：大寫定義的 interface 介面，由對應小寫定義的結構體進行實作，
// staging/src/k8s.io/client-go/tools/cache/controller.go
type controller struct {
config Config
reflector *Reflector // 上面已分析的組件
reflectorMutex sync.RWMutex
clock clock.Clock
}
type Config struct {
// 實際由 DeltaFIFO 實作
Queue
// 構造 Reflector 需要
ListerWatcher
// Pop 出來的 obj 處理函式
Process ProcessFunc
// 目標物件型別
ObjectType runtime.Object
// 全量重新同步周期
FullResyncPeriod time.Duration
// 是否進行重新同步的判斷函式
ShouldResync ShouldResyncFunc
// 如果為 true，Process() 函式回傳 err，則再次入隊 re-queue
RetryOnError bool
// Watch 回傳 err 的回呼函式
WatchErrorHandler WatchErrorHandler
// Watch 分頁大小
WatchListPageSize int64
}
Controller 中以 goroutine 協程方式啟動 Run 方法，會啟動 Reflector 的 ListAndWatch()，用于從 apiserver 拉取全量和監聽增量資源，存盤到 DeltaFIFO，接著，啟動 processLoop 不斷從 DeltaFIFO Pop 進行消費，在 sharedIndexInformer 中 Pop 出來進行處理的函式是 HandleDeltas，一方面維護 Indexer 的 Add/Update/Delete，另一方面呼叫下游 sharedProcessor 進行 handler 處理，
啟動 SharedInformer
SharedInformer 介面由 SharedIndexInformer 進行集成，由 sharedIndexInformer(這里看到了吧，又是大寫定義的 interface 介面，由對應小寫定義的結構體進行實作) 進行實作，
看一下結構體定義：
// staging/src/k8s.io/client-go/tools/cache/shared_informer.go
type SharedIndexInformer interface {
SharedInformer
// AddIndexers add indexers to the informer before it starts.
AddIndexers(indexers Indexers) error
GetIndexer() Indexer
}
type sharedIndexInformer struct {
indexer Indexer
controller Controller
// 處理函式，將是重點
processor *sharedProcessor
// 檢測 cache 是否有變化，一把用作除錯，默認是關閉的
cacheMutationDetector MutationDetector
// 構造 Reflector 需要
listerWatcher ListerWatcher
// 目標型別，給 Reflector 判斷資源型別
objectType runtime.Object
// Reflector 進行重新同步周期
resyncCheckPeriod time.Duration
// 如果使用者沒有添加 Resync 時間，則使用這個默認的重新同步周期
defaultEventHandlerResyncPeriod time.Duration
clock clock.Clock
// 兩個 bool 表達了三個狀態：controller 啟動前、已啟動、已停止
started, stopped bool
startedLock sync.Mutex
// 當 Pop 正在消費佇列，此時新增的 listener 需要加鎖，防止消費混亂
blockDeltas sync.Mutex
// Watch 回傳 err 的回呼函式
watchErrorHandler WatchErrorHandler
}
type sharedProcessor struct {
listenersStarted bool
listenersLock sync.RWMutex
listeners []*processorListener
syncingListeners []*processorListener // 需要 sync 的 listeners
clock clock.Clock
wg wait.Group
}
從結構體定義可以看到，通過集成的 controller(上面已分析) 進行 Reflector ListAndWatch，并存盤到 DeltaFIFO，并啟動 Pop 消費佇列，在 sharedIndexInformer 中 Pop 出來進行處理的函式是 HandleDeltas，
所有的 listeners 通過 sharedIndexInformer.AddEventHandler 加入到 processorListener 陣列切片中，并通過判斷當前 controller 是否已啟動做不同處理如下：
// staging/src/k8s.io/client-go/tools/cache/shared_informer.go
func (s *sharedIndexInformer) AddEventHandlerWithResyncPeriod(handler ResourceEventHandler, resyncPeriod time.Duration) {
...
// 如果還沒有啟動，則直接 addListener 加入即可回傳
if !s.started {
s.processor.addListener(listener)
return
}
// 加鎖控制
s.blockDeltas.Lock()
defer s.blockDeltas.Unlock()
s.processor.addListener(listener)
// 遍歷所有物件，發送到剛剛新加入的 listener
for _, item := range s.indexer.List() {
listener.add(addNotification{newObj: item})
}
}
接著，在 HandleDeltas 中，根據 obj 的 Delta 型別(Added/Updated/Deleted/Replaced/Sync) 呼叫 sharedProcessor.distribute 給所有監聽 listeners 處理，
注冊 SharedInformerFactory
SharedInformerFactory 作為使用 SharedInformer 的工廠類，提供了高內聚低耦合的工廠類設計模式，其結構體定義如下：
// staging/src/k8s.io/client-go/informers/factory.go
type SharedInformerFactory interface {
internalinterfaces.SharedInformerFactory // 重點內部介面
ForResource(resource schema.GroupVersionResource) (GenericInformer, error)
WaitForCacheSync(stopCh <-chan struct{}) map[reflect.Type]bool
Admissionregistration() admissionregistration.Interface
Internal() apiserverinternal.Interface
Apps() apps.Interface
Autoscaling() autoscaling.Interface
Batch() batch.Interface
Certificates() certificates.Interface
Coordination() coordination.Interface
Core() core.Interface
Discovery() discovery.Interface
Events() events.Interface
Extensions() extensions.Interface
Flowcontrol() flowcontrol.Interface
Networking() networking.Interface
Node() node.Interface
Policy() policy.Interface
Rbac() rbac.Interface
Scheduling() scheduling.Interface
Storage() storage.Interface
}
// staging/src/k8s.io/client-go/informers/internalinterfaces/factory_interfaces.go
type SharedInformerFactory interface {
Start(stopCh <-chan struct{}) // 啟動 SharedIndexInformer.Run
InformerFor(obj runtime.Object, newFunc NewInformerFunc) cache.SharedIndexInformer // 目標型別初始化
}
以 PodInformer 為例，說明使用者如何構建自己的 Informer，PodInformer 定義如下：
// staging/src/k8s.io/client-go/informers/core/v1/pod.go
type PodInformer interface {
Informer() cache.SharedIndexInformer
Lister() v1.PodLister
}
由小寫的 podInformer 實作(又看到了吧，大寫介面小寫實作的 K8s 風格)：
type podInformer struct {
factory internalinterfaces.SharedInformerFactory
tweakListOptions internalinterfaces.TweakListOptionsFunc
namespace string
}
func (f *podInformer) defaultInformer(client kubernetes.Interface, resyncPeriod time.Duration) cache.SharedIndexInformer {
return NewFilteredPodInformer(client, f.namespace, resyncPeriod, cache.Indexers{cache.NamespaceIndex: cache.MetaNamespaceIndexFunc}, f.tweakListOptions)
}
func (f *podInformer) Informer() cache.SharedIndexInformer {
return f.factory.InformerFor(&corev1.Pod{}, f.defaultInformer)
}
func (f *podInformer) Lister() v1.PodLister {
return v1.NewPodLister(f.Informer().GetIndexer())
}
由使用者傳入目標型別(&corev1.Pod{})、建構式(defaultInformer)，呼叫 SharedInformerFactory.InformerFor 實作目標 Informer 的注冊，然后呼叫 SharedInformerFactory.Start 進行 Run，就啟動了上面分析的 SharedIndexedInformer -> Controller -> Reflector -> DeltaFIFO 流程，
通過使用者自己傳入目標型別、建構式進行 Informer 注冊，實作了 SharedInformerFactory 高內聚低耦合的設計模式，
回呼 processorListener
所有的 listerners 由 processorListener 實作，分為兩組：listeners, syncingListeners，分別遍歷所屬組全部 listeners，將資料投遞到 processorListener 進行處理，
因為各 listeners 設定的 resyncPeriod 可能不一致，所以將沒有設定(resyncPeriod = 0) 的歸為 listeners 組，將設定了 resyncPeriod 的歸到 syncingListeners 組； 如果某個 listener 在多個地方(sharedIndexInformer.resyncCheckPeriod, sharedIndexInformer.AddEventHandlerWithResyncPeriod)都設定了 resyncPeriod，則取最小值 minimumResyncPeriod；
// staging/src/k8s.io/client-go/tools/cache/shared_informer.go
func (p *sharedProcessor) distribute(obj interface{}, sync bool) {
p.listenersLock.RLock()
defer p.listenersLock.RUnlock()
if sync {
for _, listener := range p.syncingListeners {
listener.add(obj)
}
} else {
for _, listener := range p.listeners {
listener.add(obj)
}
}
}
從代碼可以看到 processorListener 巧妙地使用了兩個 channel(addCh, nextCh) 和一個 pendingNotifications(由 slice 實作的滾動 Ring) 進行 buffer 緩沖，默認的 initialBufferSize = 1024，既做到了高效傳遞資料，又不阻塞上下游處理，值得學習，

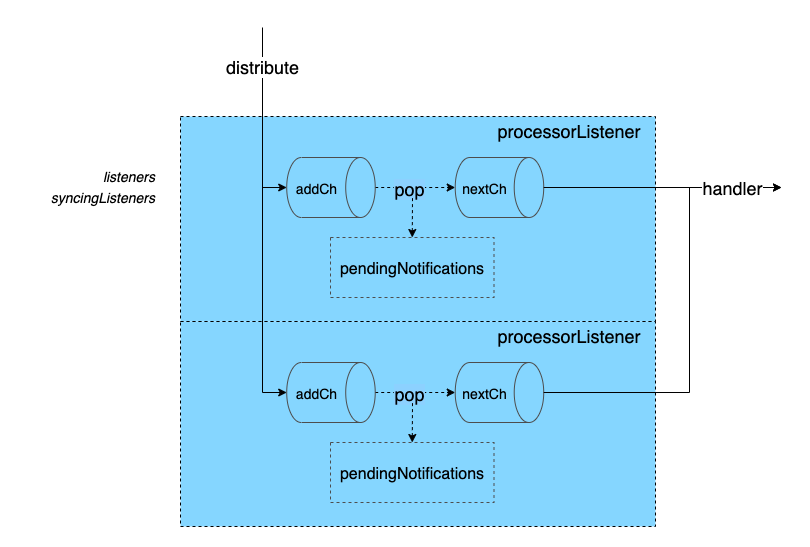

（K8s-processorListener）
workqueue 忙起來
通過上一步 processorListener 回呼函式，交給內部 ResourceEventHandler 進行真正的增刪改(CUD) 處理，分別呼叫 OnAdd/OnUpdate/OnDelete 注冊函式進行處理，
為了快速處理而不阻塞 processorListener 回呼函式，一般使用 workqueue 進行異步化解耦合處理，其實作如下：

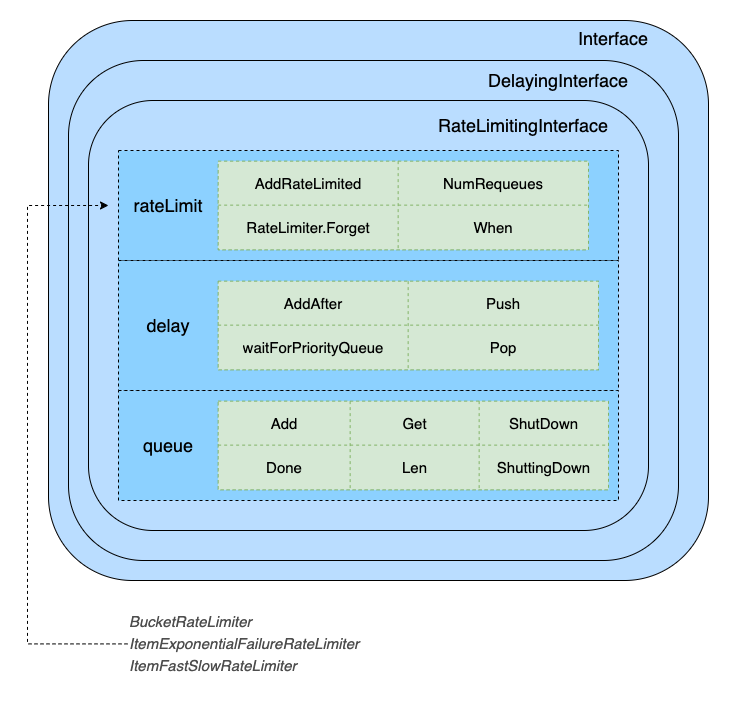

（K8s-workqueue）
從圖中可以看到，workqueue.RateLimitingInterface 集成了 DelayingInterface，DelayingInterface 集成了 Interface，最終由 rateLimitingType 進行實作，提供了 rateLimit 限速、delay 延時入隊(由優先級佇列通過小頂堆實作)、queue 佇列處理 三大核心能力，
另外，在代碼中可看到 K8s 實作了三種 RateLimiter：BucketRateLimiter, ItemExponentialFailureRateLimiter, ItemFastSlowRateLimiter，Controller 默認采用了前兩種如下：
// staging/src/k8s.io/client-go/util/workqueue/default_rate_limiters.go
func DefaultControllerRateLimiter() RateLimiter {
return NewMaxOfRateLimiter(
NewItemExponentialFailureRateLimiter(5*time.Millisecond, 1000*time.Second),
// 10 qps, 100 bucket size. This is only for retry speed and its only the overall factor (not per item)
&BucketRateLimiter{Limiter: rate.NewLimiter(rate.Limit(10), 100)},
)
}
這樣，在用戶側可以通過呼叫 workqueue 相關方法進行靈活的佇列處理，比如失敗多少次就不再重試，失敗了延時入隊的時間控制，佇列的限速控制(QPS)等，實作非阻塞異步化邏輯處理，
小結
本文通過分析 K8s 中 Reflector(反射器)、DeletaFIFO(增量佇列)、Indexer(索引器)、Controller(控制器)、SharedInformer(共享資源通知器)、processorListener(事件監聽處理器)、workqueue(事件處理作業佇列) 等組件，對 Informer 實作機制進行了決議，通過原始碼、圖文方式說明了相關流程處理，以期更好的理解 K8s Informer 運行流程，
可以看到，K8s 為了實作高效、非阻塞的核心流程，大量采用了 goroutine 協程、channel 通道、queue 佇列、index 索引、map 去重等方式；并通過良好的介面設計模式，給使用者開放了很多擴展能力；采用了統一的介面與實作的命名方式等，這些都值得深入學習與借鑒，
PS: 更多內容請關注
k8s-club GitHub地址：https://github.com/k8s-club/k8s-club
參考資料
[1] Kubernetes 官方檔案：【https://kubernetes.io/】
[2] Kubernetes 原始碼：【https://github.com/kubernetes/kubernetes】
[3] Kubernetes Architectural Roadmap：【https://github.com/kubernetes/community/blob/master/contributors/design-proposals/architecture/architectural-roadmap.md】
