本文由RT-Thread論壇用戶@BruceOu原創發布：https://club.rt-thread.org/ask/article/3043.html

熟悉RT-Thread的朋友都知道，RT-Thread提供了許多BSP，但不是所有的板子都能找到相應的BSP，這時就需要移植新的BSP，RT-Thread的所有BSP中，最完善的BSP就是STM32系列，但從2020年下半年開始，國內出現史無前例的芯片缺貨潮，芯片的交期和價格不斷拉升，STM32的價格也是水漲船高，很多朋友也在考慮使用國產替代，筆者使用的兆易創新的GD32系列，我看了下RT-Thread中GD系列BSP，都是玩家各自為政，每個人都是提交自己使用的板子的BSP，充斥著大量冗余的代碼，對于有強迫癥的我就非常不爽，就根據手頭的板子，參看STM32的BSP架構，構建了GD32的BSP架構，

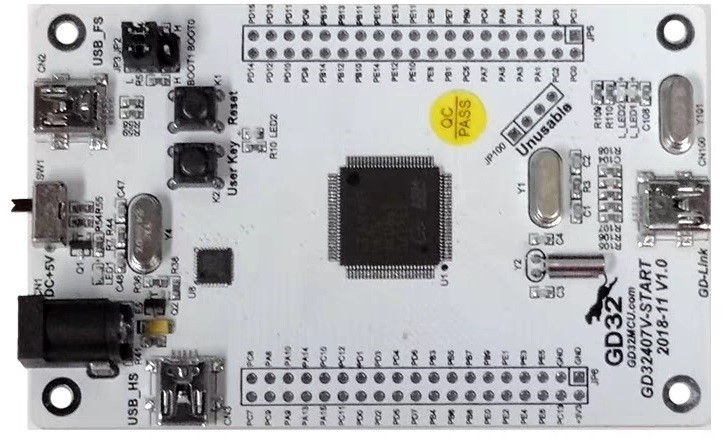

筆者使用的開發板是兆易創新設計的GD32407V-START開發板，其主控芯片為GD32F407VKT6，主頻168MHz，內部3072K Flash，192KB SRAM，資源相當豐富，

1 BSP 框架制作

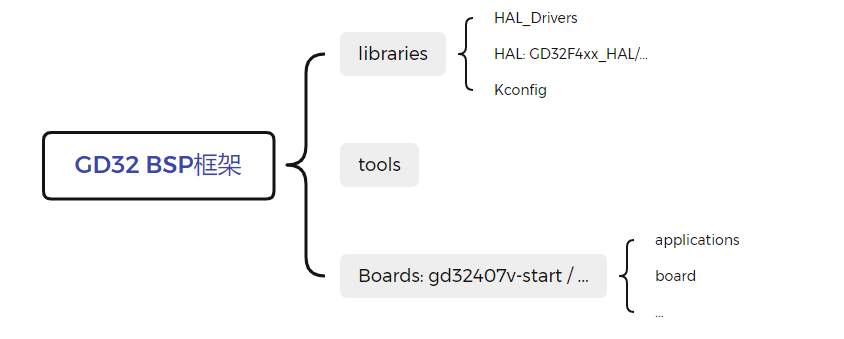

在具體移植GD32407V-START的BSP之前，先做好GD32的BSP架構，BSP 框架結構如下圖所示：

GD32的BSP架構主要分為三個部分：libraries、tools和具體的Boards，其中libraries包含了GD32的通用庫，包括每個系列的HAL以及適配RT-Thread的drivers；tools是生成工程的Python腳本工具；另外就是Boards檔案，當然這里的Boards有很多，我這里值列舉了GD32407V-START，

這里先談談libraries和tools的構建，然后在后文單獨討論具體板級BSP的制作，

1.1 Libraries構建

Libraries檔案夾包含兆易創新提供的HAL庫，這個直接在兆易創新的官網就可以下載，

下載地址

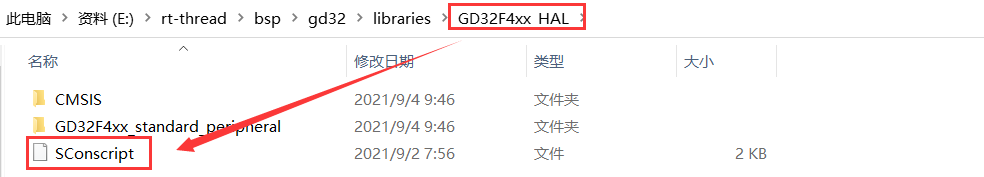

然后將HAL庫復制到libraries目錄下，重命名為GD32F4xx_HAL，其他的系列類似，

GD32F4xx_HAL就是官方的檔案，基本是不用動的，只是在檔案夾中需要添加構建工程的腳本檔案SConscript，其實也就是Python腳本，

SConscript檔案的內容如下：

import rtconfig #導包
from building import *

# get current directory
cwd = GetCurrentDir() #獲取當然路徑

# The set of source files associated with this SConscript file.

src = Split('''
CMSIS/GD/GD32F4xx/Source/system_gd32f4xx.c
GD32F4xx_standard_peripheral/Source/gd32f4xx_gpio.c
GD32F4xx_standard_peripheral/Source/gd32f4xx_rcu.c
GD32F4xx_standard_peripheral/Source/gd32f4xx_exti.c
GD32F4xx_standard_peripheral/Source/gd32f4xx_misc.c
GD32F4xx_standard_peripheral/Source/gd32f4xx_syscfg.c
''')#將括號中的字串分割后成串列(list)，以便包含到工程中

if GetDepend(['RT_USING_SERIAL']):#如果打開了RT_USING_SERIAL的宏，則會包含以下源檔案
    src += ['GD32F4xx_standard_peripheral/Source/gd32f4xx_usart.c']

if GetDepend(['RT_USING_I2C']):
    src += ['GD32F4xx_standard_peripheral/Source/gd32f4xx_i2c.c']

if GetDepend(['RT_USING_SPI']):
    src += ['GD32F4xx_standard_peripheral/Source/gd32f4xx_spi.c']

if GetDepend(['RT_USING_CAN']):
    src += ['GD32F4xx_standard_peripheral/Source/gd32f4xx_can.c']

if GetDepend(['BSP_USING_ETH']):
    src += ['GD32F4xx_standard_peripheral/Source/gd32f4xx_enet.c']

if GetDepend(['RT_USING_ADC']):
    src += ['GD32F4xx_standard_peripheral/Source/gd32f4xx_adc.c']

if GetDepend(['RT_USING_DAC']):
    src += ['GD32F4xx_standard_peripheral/Source/gd32f4xx_dac.c']

if GetDepend(['RT_USING_RTC']):
    src += ['GD32F4xx_standard_peripheral/Source/gd32f4xx_rtc.c']

if GetDepend(['RT_USING_WDT']):
    src += ['GD32F4xx_standard_peripheral/Source/gd32f4xx_wwdgt.c']
    src += ['GD32F4xx_standard_peripheral/Source/gd32f4xx_fwdgt.c']

if GetDepend(['RT_USING_SDIO']):
    src += ['GD32F4xx_standard_peripheral/Source/gd32f4xx_sdio.c']

#頭檔案路徑
path = [
    cwd + '/CMSIS/GD/GD32F4xx/Include',
    cwd + '/CMSIS',
    cwd + '/GD32F4xx_standard_peripheral/Include',]

CPPDEFINES = ['USE_STDPERIPH_DRIVER']
#定義一個組，組名為'Libraries', depend為空表示依賴任何一個其他宏，另外當前的頭檔案路徑添加到工程中
group = DefineGroup('Libraries', src, depend = [''], CPPPATH = path, CPPDEFINES = CPPDEFINES)

Return('group')

該檔案主要的作用就是添加庫檔案和頭檔案路徑，一部分檔案是屬于基礎檔案，因此直接呼叫Python庫的Split包含，另外一部分檔案是根據實際的應用需求添加的，

這里是以GDF4來舉例的，其他系列的都是類似的，

接下來說說Kconfig檔案，這里是對內核和組件的功能進行配置，對RT-Thread的組件進行自由裁剪，

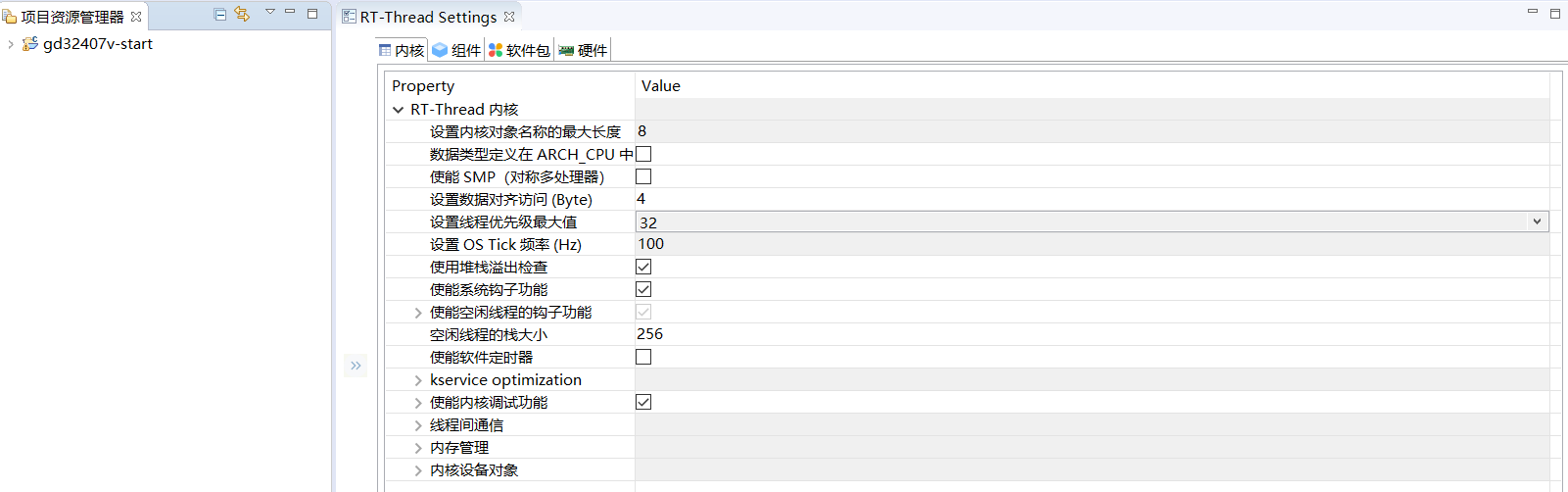

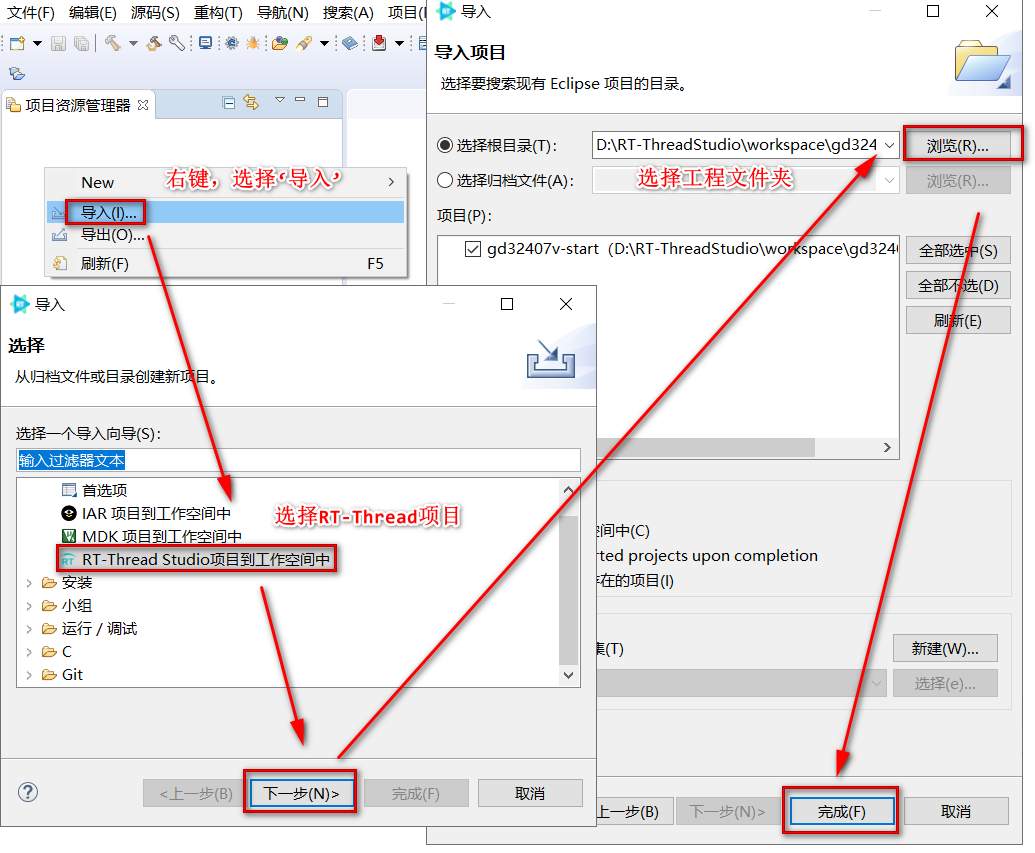

如果使用RT-Thread studio，則通過RT-Thread Setting可以體現Kconfig檔案的作用，

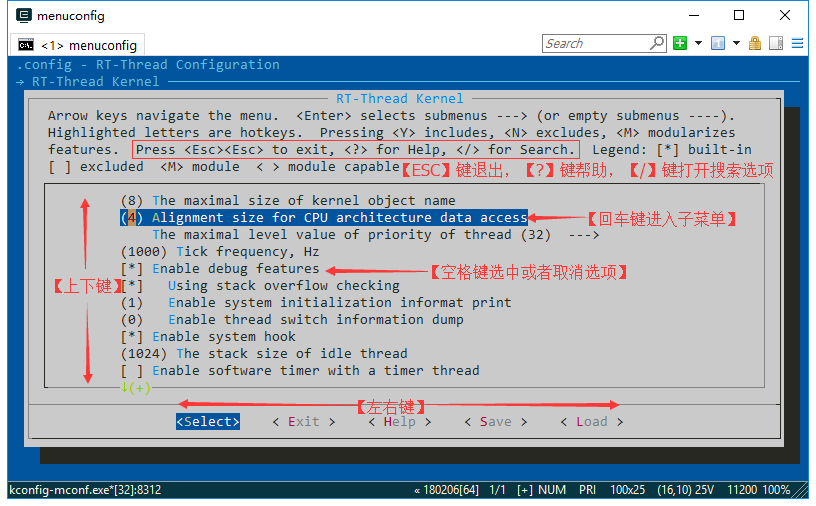

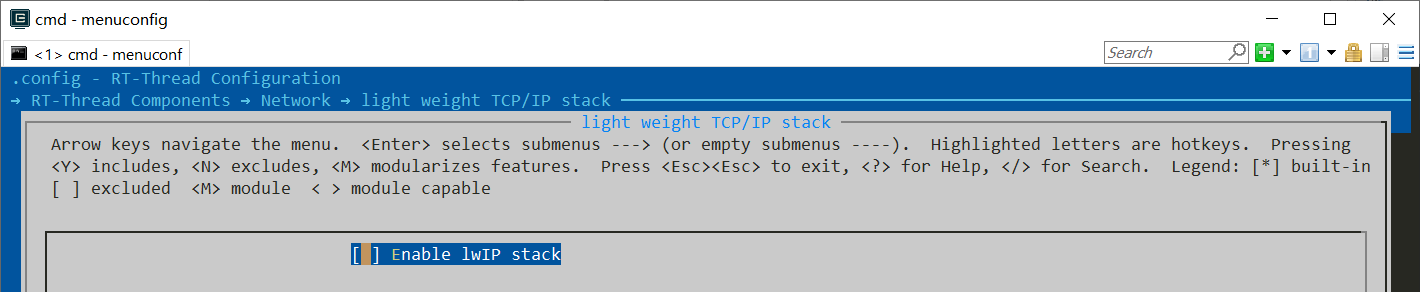

如果使用ENV環境，則在使用 menuconfig配置和裁剪 RT-Thread時體現，

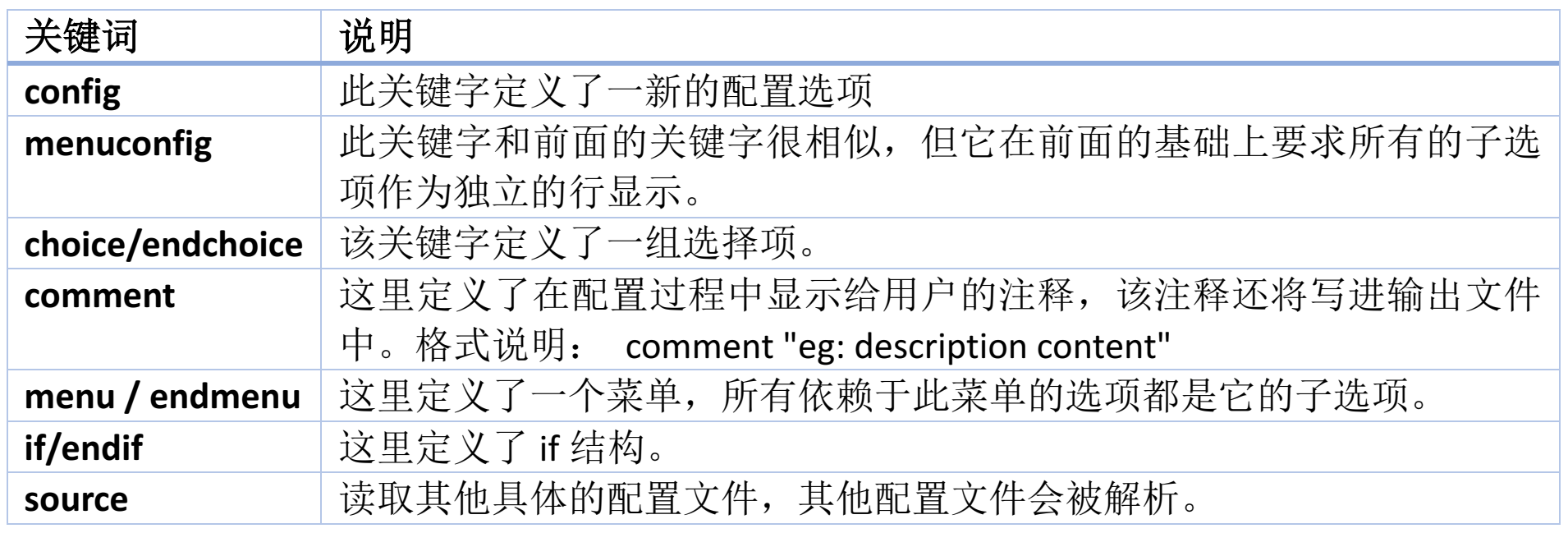

后面所有的Kconfig檔案都是一樣的邏輯，下表列舉一些常用的Kconfig句法規則，

Kconfig的語法規則網上資料很多，自行去學習吧，

bsp/gd32/Kconfig內容如下：

config SOC_FAMILY_GD32
    bool

config SOC_SERIES_GD32F4
    bool
    select ARCH_ARM_CORTEX_M4
    select SOC_FAMILY_GD32

因為該架構目前筆者只移植了GDF4的，因此這里的內容比較少，如果有些的系列，直接參考F4的配置例子在這里加就可以了，

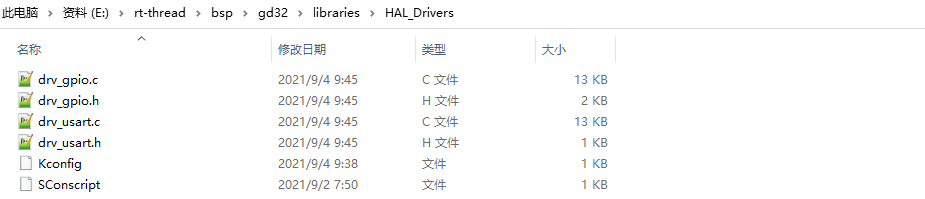

最后談談HAL_Drivers，這個檔案夾就是GD32的外設驅動檔案夾，為上層應用提供呼叫介面，

目前只有串口和GPIO的驅動，該檔案夾是整個GD32共用的，因此在撰寫和修改都要慎重，關于drv_xxx檔案在后句具體移植BSP的時候講解，這里主要將整體架構，SConscript和Kconfig的作用和前面的一樣，只是具體的內容不同罷了，

好了，先看bsp/gd32/HAL_Drivers/SConscript檔案，

Import('RTT_ROOT')
Import('rtconfig')
from building import *

cwd = GetCurrentDir()#獲取當前路徑

# add the general drivers.
src = Split("""
""")#添加共同的驅動檔案，暫無

# add pin drivers.
if GetDepend('RT_USING_PIN'):
    src += ['drv_gpio.c']

if GetDepend(['RT_USING_SERIAL']):
    src += ['drv_usart.c']

path =  [cwd]

group = DefineGroup('Drivers', src, depend = [''], CPPPATH = path)

Return('group')

和GD32F4xx_HAL檔案夾中的SConscript是類似的，

bsp/gd32/HAL_Drivers/Kconfig檔案結構如下：

if BSP_USING_USBD
    config BSP_USBD_TYPE_FS
        bool
        # "USB Full Speed (FS) Core"
    config BSP_USBD_TYPE_HS
        bool
        # "USB High Speed (HS) Core"

    config BSP_USBD_SPEED_HS
        bool
        # "USB High Speed (HS) Mode"
    config BSP_USBD_SPEED_HSINFS
        bool
        # "USB High Speed (HS) Core in FS mode"

    config BSP_USBD_PHY_EMBEDDED
        bool
        # "Using Embedded phy interface"
    config BSP_USBD_PHY_UTMI
        bool
        # "UTMI: USB 2.0 Transceiver Macrocell Interace"
    config BSP_USBD_PHY_ULPI
        bool
        # "ULPI: UTMI+ Low Pin Interface"
endif

1.2 Tools構建

該檔案夾就是工程構建的腳本，

import os
import sys
import shutil

cwd_path = os.getcwd()
sys.path.append(os.path.join(os.path.dirname(cwd_path), 'rt-thread', 'tools'))


# BSP dist function
def dist_do_building(BSP_ROOT, dist_dir):
    from mkdist import bsp_copy_files
    import rtconfig

    print("=> copy gd32 bsp library")
    library_dir = os.path.join(dist_dir, 'libraries')
    library_path = os.path.join(os.path.dirname(BSP_ROOT), 'libraries')
    bsp_copy_files(os.path.join(library_path, rtconfig.BSP_LIBRARY_TYPE),
                   os.path.join(library_dir, rtconfig.BSP_LIBRARY_TYPE))

    print("=> copy bsp drivers")
    bsp_copy_files(os.path.join(library_path, 'HAL_Drivers'), os.path.join(library_dir, 'HAL_Drivers'))
    shutil.copyfile(os.path.join(library_path, 'Kconfig'), os.path.join(library_dir, 'Kconfig'))

以上代碼很簡單，主要使用了Python的OS模塊的join函式，該函式的作用就是連接兩個或更多的路徑名，最后將BSP依賴的檔案復制到指定目錄下，

在使用scons --dist 命令打包的時候，就是依賴的該腳本，生成的dist 檔案夾的工程到任何目錄下使用，也就是將BSP相關的庫以及內核檔案提取出來，可以將該工程任意拷貝，

1.3 gd32407v-start構建

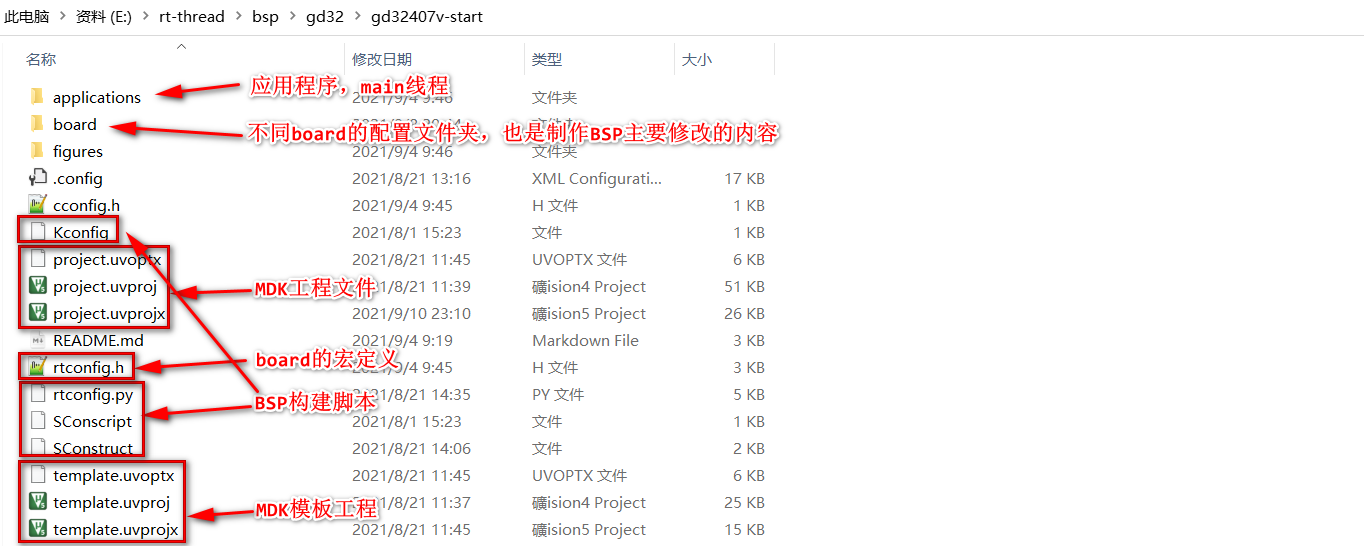

該檔案夾就gd32407v-start的具體BSP檔案，檔案結構如下：

在后面將具體講解如何構建該部分內容，

2 BSP移植

2.1 Keil環境準備

目前市面通用的MDK for ARM版本有Keil 4和Keil 5：使用Keil 4建議安裝4.74及以上；使用Keil 5建議安裝5.20以上版本，筆者的MDK是5.30，

從MDK的官網可以下載得到MDK的安裝包，然后安裝即可，關于的MDK安裝請看筆者的教程，
MDK安裝教程：https://blog.csdn.net/bruceoxl/article/details/108548573

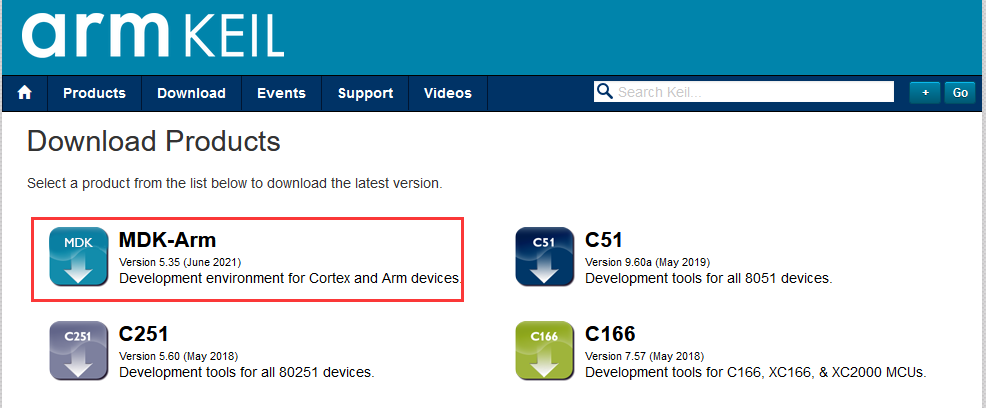

MDK下載地址：https://www.keil.com/download/product/

安裝完成后會自動打開，我們將其關閉，

接下來我們下載GD32F30x的軟體支持包，

下載地址：http://www.gd32mcu.com/cn/download

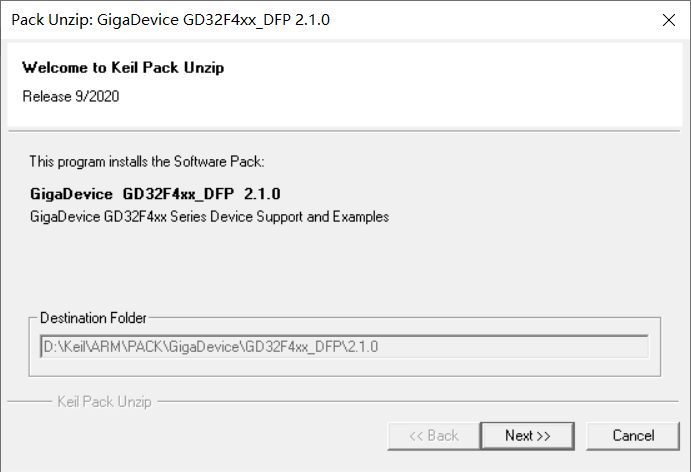

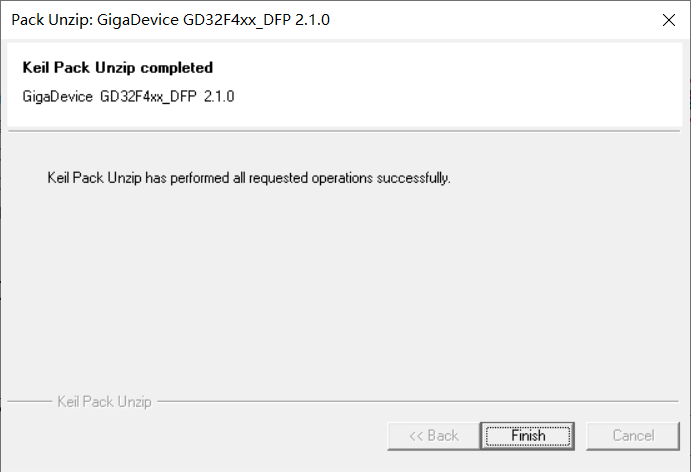

下載好后雙擊GigaDevice.GD32F4xx_DFP.2.1.0.pack運行即可：

點擊[Next]即可安裝完成，

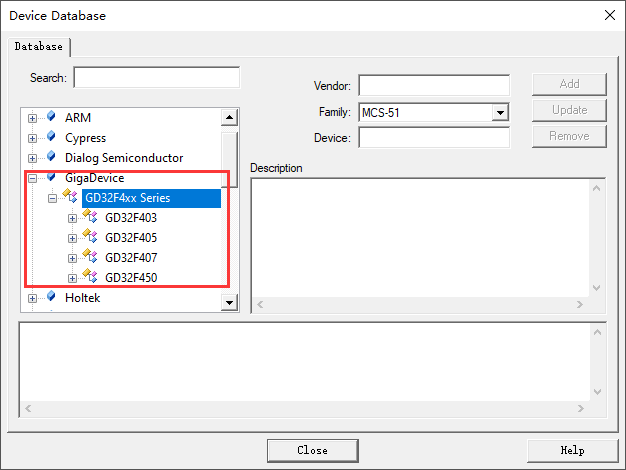

安裝成功后，重新打開Keil，則可以在File->Device Database中出現Gigadevice的下拉選項，點擊可以查看到相應的型號，

2.2 BSP工程制作

1.構建基礎工程
首先看看RT-Thread代碼倉庫中已有很多BSP，而我要移植的是Cortex-M4內核，這里我找了一個相似的內核，把它復制一份，并修改檔案名為：gd32407v-start，這樣就有一個基礎的工程，然后就開始增刪改查，完成最終的BSP，幾乎所有的BSP的制作都是如此，

2.修改BSP構建腳本
bsp/gd32/gd32407v-start/Kconfig修改后的內容如下：

mainmenu "RT-Thread Configuration"

config BSP_DIR
    string
    option env="BSP_ROOT"
    default "."

config RTT_DIR
    string
    option env="RTT_ROOT"
    default "../../.."

config PKGS_DIR
    string
    option env="PKGS_ROOT"
    default "packages"

source "$RTT_DIR/Kconfig"
source "$PKGS_DIR/Kconfig"
source "../libraries/Kconfig"
source "board/Kconfig"

該檔案是獲取所有路徑下的Kconfig，

bsp/gd32/gd32407v-start/SConscript修改后的內容如下：

# for module compiling
import os
Import('RTT_ROOT')
from building import *

cwd = GetCurrentDir()
objs = []
list = os.listdir(cwd)

for d in list:
    path = os.path.join(cwd, d)
    if os.path.isfile(os.path.join(path, 'SConscript')):
        objs = objs + SConscript(os.path.join(d, 'SConscript'))

Return('objs')

該檔案是用于遍歷當前目錄的所有檔案夾，

bsp/gd32/gd32407v-start/SConstruct修改后的內容如下：

import os
import sys
import rtconfig

if os.getenv('RTT_ROOT'):
    RTT_ROOT = os.getenv('RTT_ROOT')
else:
    RTT_ROOT = os.path.normpath(os.getcwd() + '/../../..')

sys.path = sys.path + [os.path.join(RTT_ROOT, 'tools')]
try:
    from building import *
except:
    print('Cannot found RT-Thread root directory, please check RTT_ROOT')
    print(RTT_ROOT)
    exit(-1)

TARGET = 'rtthread.' + rtconfig.TARGET_EXT

DefaultEnvironment(tools=[])
env = Environment(tools = ['mingw'],
    AS = rtconfig.AS, ASFLAGS = rtconfig.AFLAGS,
    CC = rtconfig.CC, CCFLAGS = rtconfig.CFLAGS,
    AR = rtconfig.AR, ARFLAGS = '-rc',
    CXX = rtconfig.CXX, CXXFLAGS = rtconfig.CXXFLAGS,
    LINK = rtconfig.LINK, LINKFLAGS = rtconfig.LFLAGS)
env.PrependENVPath('PATH', rtconfig.EXEC_PATH)

if rtconfig.PLATFORM == 'iar':
    env.Replace(CCCOM = ['$CC $CCFLAGS $CPPFLAGS $_CPPDEFFLAGS $_CPPINCFLAGS -o $TARGET $SOURCES'])
    env.Replace(ARFLAGS = [''])
    env.Replace(LINKCOM = env["LINKCOM"] + ' --map rtthread.map')

Export('RTT_ROOT')
Export('rtconfig')

SDK_ROOT = os.path.abspath('./')

if os.path.exists(SDK_ROOT + '/libraries'):
    libraries_path_prefix = SDK_ROOT + '/libraries'
else:
    libraries_path_prefix = os.path.dirname(SDK_ROOT) + '/libraries'

SDK_LIB = libraries_path_prefix
Export('SDK_LIB')

# prepare building environment
objs = PrepareBuilding(env, RTT_ROOT, has_libcpu=False)

gd32_library = 'GD32F4xx_HAL'
rtconfig.BSP_LIBRARY_TYPE = gd32_library

# include libraries
objs.extend(SConscript(os.path.join(libraries_path_prefix, gd32_library, 'SConscript')))

# include drivers
objs.extend(SConscript(os.path.join(libraries_path_prefix, 'HAL_Drivers', 'SConscript')))

# make a building
DoBuilding(TARGET, objs)

該檔案用于鏈接所有的依賴檔案，并呼叫make進行編譯，

3.修改開發環境資訊
bsp/gd32/gd32407v-start/cconfig.h修改后的內容如下：

#ifndef CCONFIG_H__
#define CCONFIG_H__
/* Automatically generated file; DO NOT EDIT. */
/* compiler configure file for RT-Thread in GCC*/

#define HAVE_NEWLIB_H 1
#define LIBC_VERSION "newlib 2.4.0"

#define HAVE_SYS_SIGNAL_H 1
#define HAVE_SYS_SELECT_H 1
#define HAVE_PTHREAD_H 1

#define HAVE_FDSET 1
#define HAVE_SIGACTION 1
#define GCC_VERSION_STR "5.4.1 20160919 (release) [ARM/embedded-5-branch revision 240496]"
#define STDC "2011"

#endif

該檔案是是編譯BSP的環境資訊，需根據實時修改，

4.修改KEIL的模板工程

雙擊：template.uvprojx即可修改模板工程，

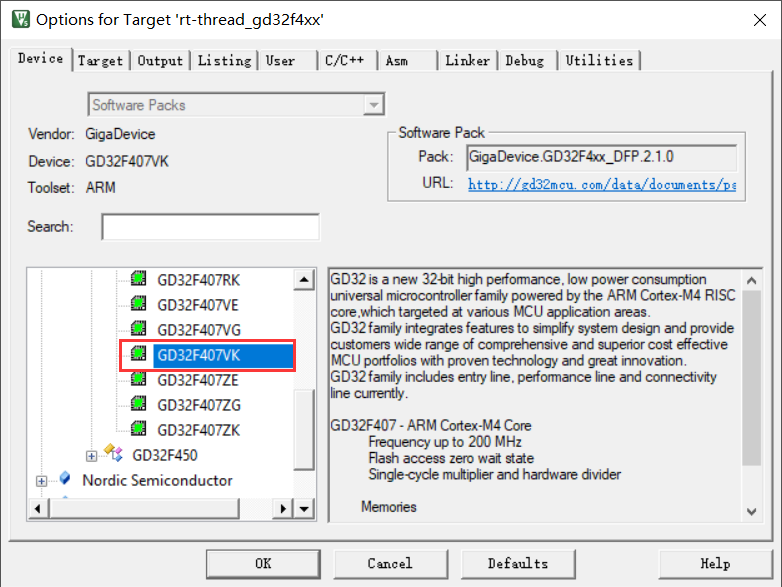

修改為對應芯片設備:

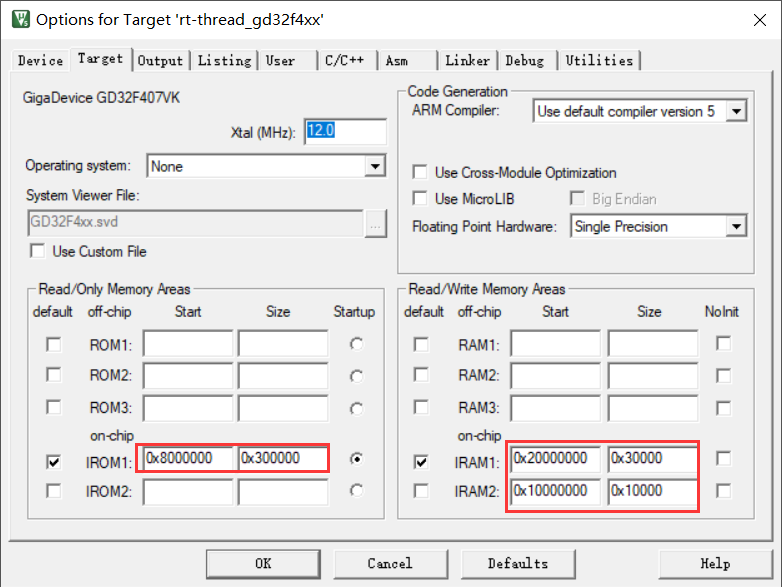

修改FLASH和RAM的配置:

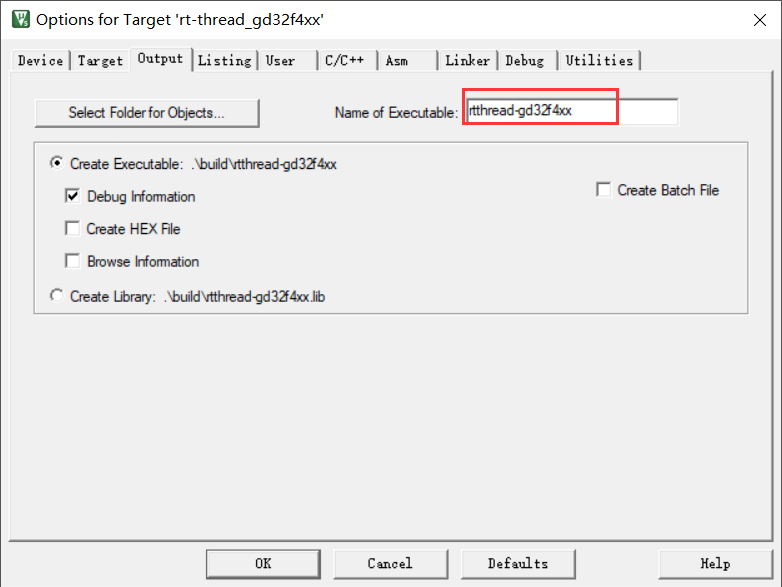

修改可執行檔案名字：

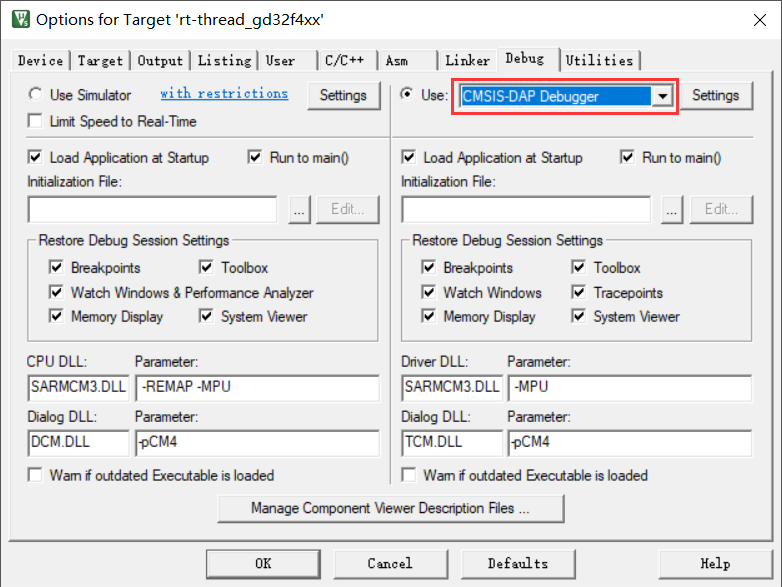

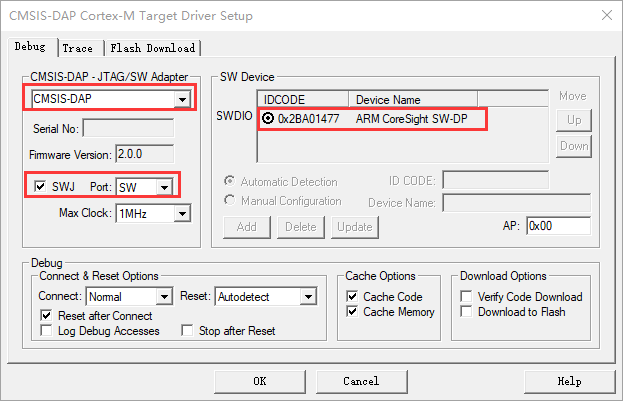

修改默認除錯工具：CMSIS-DAP Debugger，

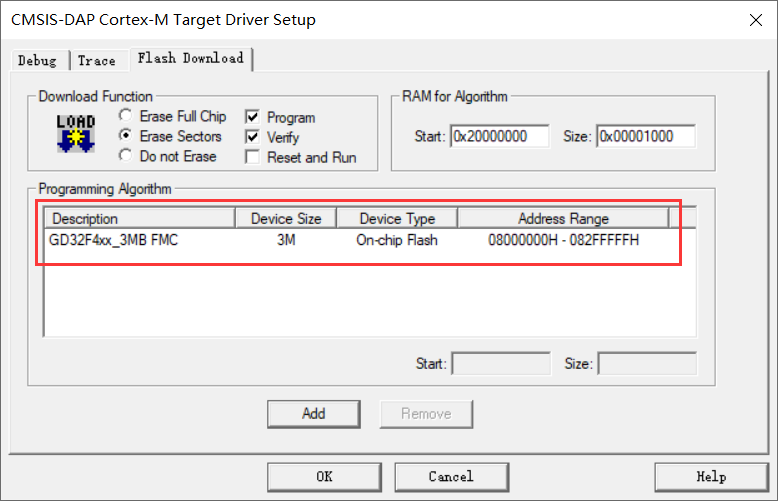

修改編程演算法：GD32F4xx FMC，

5.修改board檔案夾
(1) 修改bsp/gd32/gd32407v-start/board/linker_scripts/link.icf

修改后的內容如下：

/*###ICF### Section handled by ICF editor, don't touch! ****/
/*-Editor annotation file-*/
/* IcfEditorFile="$TOOLKIT_DIR$\config\ide\IcfEditor\cortex_v1_0.xml" */
/*-Specials-*/
define symbol __ICFEDIT_intvec_start__ = 0x08000000;
/*-Memory Regions-*/
define symbol __ICFEDIT_region_ROM_start__ = 0x08000000;
define symbol __ICFEDIT_region_ROM_end__   = 0x082FFFFF;
define symbol __ICFEDIT_region_RAM_start__ = 0x20000000;
define symbol __ICFEDIT_region_RAM_end__   = 0x2002FFFF;
/*-Sizes-*/
define symbol __ICFEDIT_size_cstack__ = 0x2000;
define symbol __ICFEDIT_size_heap__   = 0x2000;
/**** End of ICF editor section. ###ICF###*/

export symbol __ICFEDIT_region_RAM_end__;

define symbol __region_RAM1_start__ = 0x10000000;
define symbol __region_RAM1_end__   = 0x1000FFFF;

define memory mem with size = 4G;
define region ROM_region   = mem:[from __ICFEDIT_region_ROM_start__   to __ICFEDIT_region_ROM_end__];
define region RAM_region   = mem:[from __ICFEDIT_region_RAM_start__   to __ICFEDIT_region_RAM_end__];
define region RAM1_region  = mem:[from __region_RAM1_start__   to __region_RAM1_end__];

define block CSTACK    with alignment = 8, size = __ICFEDIT_size_cstack__   { };
define block HEAP      with alignment = 8, size = __ICFEDIT_size_heap__     { };

initialize by copy { readwrite };
do not initialize  { section .noinit };

keep { section FSymTab };
keep { section VSymTab };
keep { section .rti_fn* };
place at address mem:__ICFEDIT_intvec_start__ { readonly section .intvec };

place in ROM_region   { readonly };
place in RAM_region   { readwrite,
                        block CSTACK, block HEAP };
place in RAM1_region  { section .sram };

該檔案是IAR編譯的鏈接腳本，根據《GD32F407xx_Datasheet_Rev2.1》可知，GD32F407VKT6的flash大小為3072KB，SRAM大小為192KB，因此需要設定ROM和RAM的起始地址和堆疊大小等，

(2) 修改bsp/gd32/gd32407v-start/board/linker_scripts/link.ld

修改后的內容如下：

/* Program Entry, set to mark it as "used" and avoid gc */
MEMORY
{
    CODE (rx) : ORIGIN = 0x08000000, LENGTH = 3072k /* 3072KB flash */
    DATA (rw) : ORIGIN = 0x20000000, LENGTH =  192k /* 192KB sram */
}
ENTRY(Reset_Handler)
_system_stack_size = 0x200;

SECTIONS
{
    .text :
    {
        . = ALIGN(4);
        _stext = .;
        KEEP(*(.isr_vector))            /* Startup code */
        . = ALIGN(4);
        *(.text)                        /* remaining code */
        *(.text.*)                      /* remaining code */
        *(.rodata)                      /* read-only data (constants) */
        *(.rodata*)
        *(.glue_7)
        *(.glue_7t)
        *(.gnu.linkonce.t*)

        /* section information for finsh shell */
        . = ALIGN(4);
        __fsymtab_start = .;
        KEEP(*(FSymTab))
        __fsymtab_end = .;
        . = ALIGN(4);
        __vsymtab_start = .;
        KEEP(*(VSymTab))
        __vsymtab_end = .;
        . = ALIGN(4);

        /* section information for initial. */
        . = ALIGN(4);
        __rt_init_start = .;
        KEEP(*(SORT(.rti_fn*)))
        __rt_init_end = .;
        . = ALIGN(4);

        . = ALIGN(4);
        _etext = .;
    } > CODE = 0

    /* .ARM.exidx is sorted, so has to go in its own output section.  */
    __exidx_start = .;
    .ARM.exidx :
    {
        *(.ARM.exidx* .gnu.linkonce.armexidx.*)

        /* This is used by the startup in order to initialize the .data secion */
        _sidata = .;
    } > CODE
    __exidx_end = .;

    /* .data section which is used for initialized data */

    .data : AT (_sidata)
    {
        . = ALIGN(4);
        /* This is used by the startup in order to initialize the .data secion */
        _sdata = . ;

        *(.data)
        *(.data.*)
        *(.gnu.linkonce.d*)

        . = ALIGN(4);
        /* This is used by the startup in order to initialize the .data secion */
        _edata = . ;
    } >DATA

    .stack :
    {
        . = . + _system_stack_size;
        . = ALIGN(4);
        _estack = .;
    } >DATA

    __bss_start = .;
    .bss :
    {
        . = ALIGN(4);
        /* This is used by the startup in order to initialize the .bss secion */
        _sbss = .;

        *(.bss)
        *(.bss.*)
        *(COMMON)

        . = ALIGN(4);
        /* This is used by the startup in order to initialize the .bss secion */
        _ebss = . ;

        *(.bss.init)
    } > DATA
    __bss_end = .;

    _end = .;

    /* Stabs debugging sections.  */
    .stab          0 : { *(.stab) }
    .stabstr       0 : { *(.stabstr) }
    .stab.excl     0 : { *(.stab.excl) }
    .stab.exclstr  0 : { *(.stab.exclstr) }
    .stab.index    0 : { *(.stab.index) }
    .stab.indexstr 0 : { *(.stab.indexstr) }
    .comment       0 : { *(.comment) }
    /* DWARF debug sections.
     * Symbols in the DWARF debugging sections are relative to the beginning
     * of the section so we begin them at 0.  */
    /* DWARF 1 */
    .debug          0 : { *(.debug) }
    .line           0 : { *(.line) }
    /* GNU DWARF 1 extensions */
    .debug_srcinfo  0 : { *(.debug_srcinfo) }
    .debug_sfnames  0 : { *(.debug_sfnames) }
    /* DWARF 1.1 and DWARF 2 */
    .debug_aranges  0 : { *(.debug_aranges) }
    .debug_pubnames 0 : { *(.debug_pubnames) }
    /* DWARF 2 */
    .debug_info     0 : { *(.debug_info .gnu.linkonce.wi.*) }
    .debug_abbrev   0 : { *(.debug_abbrev) }
    .debug_line     0 : { *(.debug_line) }
    .debug_frame    0 : { *(.debug_frame) }
    .debug_str      0 : { *(.debug_str) }
    .debug_loc      0 : { *(.debug_loc) }
    .debug_macinfo  0 : { *(.debug_macinfo) }
    /* SGI/MIPS DWARF 2 extensions */
    .debug_weaknames 0 : { *(.debug_weaknames) }
    .debug_funcnames 0 : { *(.debug_funcnames) }
    .debug_typenames 0 : { *(.debug_typenames) }
    .debug_varnames  0 : { *(.debug_varnames) }
}

該檔案是GCC編譯的鏈接腳本，根據《GD32F407xx_Datasheet_Rev2.1》可知，GD32F407VKT6的flash大小為3072KB，SRAM大小為192KB，因此CODE和DATA 的LENGTH分別設定為3072KB和192KB，其他芯片類似，但其實地址都是一樣的，

(3) 修改bsp/gd32/gd32407v-start/board/linker_scripts/link.sct

該檔案是MDK的連接腳本，根據《GD32F407xx_Datasheet_Rev2.1》手冊，因此需要將 LR_IROM1 和 ER_IROM1 的引數設定為 0x00300000；RAM 的大小為192k，因此需要將 RW_IRAM1 的引數設定為 0x00030000，

; *************************************************************
; *** Scatter-Loading Description File generated by uVision ***
; *************************************************************

LR_IROM1 0x08000000 0x00300000  {    ; load region size_region
  ER_IROM1 0x08000000 0x00300000  {  ; load address = execution address
   *.o (RESET, +First)
   *(InRoot$$Sections)
   .ANY (+RO)
  }
  RW_IRAM1 0x20000000 0x00030000  {  ; RW data
   .ANY (+RW +ZI)
  }
}

(4) 修改bsp/gd32/gd32407v-start/board/board.h檔案

修改后內容如下：

#ifndef __BOARD_H__
#define __BOARD_H__

#include "gd32f4xx.h"
#include "drv_usart.h"
#include "drv_gpio.h"

#include "gd32f4xx_exti.h"

#define EXT_SDRAM_BEGIN    (0xC0000000U) /* the begining address of external SDRAM */
#define EXT_SDRAM_END      (EXT_SDRAM_BEGIN + (32U * 1024 * 1024)) /* the end address of external SDRAM */

// <o> Internal SRAM memory size[Kbytes] <8-64>
//  <i>Default: 64
#ifdef __ICCARM__
// Use *.icf ram symbal, to avoid hardcode.
extern char __ICFEDIT_region_RAM_end__;
#define GD32_SRAM_END          &__ICFEDIT_region_RAM_end__
#else
#define GD32_SRAM_SIZE         192
#define GD32_SRAM_END          (0x20000000 + GD32_SRAM_SIZE * 1024)
#endif

#ifdef __CC_ARM
extern int Image$$RW_IRAM1$$ZI$$Limit;
#define HEAP_BEGIN    (&Image$$RW_IRAM1$$ZI$$Limit)
#elif __ICCARM__
#pragma section="HEAP"
#define HEAP_BEGIN    (__segment_end("HEAP"))
#else
extern int __bss_end;
#define HEAP_BEGIN    (&__bss_end)
#endif

#define HEAP_END          GD32_SRAM_END

#endif

值得注意的是，不同的編譯器規定的堆疊記憶體的起始地址 HEAP_BEGIN 和結束地址 HEAP_END，這里 HEAP_BEGIN 和 HEAP_END 的值需要和前面的鏈接腳本是一致的，需要結合實際去修改，

(5) 修改bsp/gd32/gd32407v-start/board/board.c檔案

修改后的檔案如下：

#include <stdint.h>
#include <rthw.h>
#include <rtthread.h>
#include <board.h>

/**
  * @brief  This function is executed in case of error occurrence.
  * @param  None
  * @retval None
  */
void Error_Handler(void)
{
    /* USER CODE BEGIN Error_Handler */
    /* User can add his own implementation to report the HAL error return state */
    while (1)
    {
    }
    /* USER CODE END Error_Handler */
}

/** System Clock Configuration
*/
void SystemClock_Config(void)
{
    SysTick_Config(SystemCoreClock / RT_TICK_PER_SECOND);
    NVIC_SetPriority(SysTick_IRQn, 0);
}

/**
 * This is the timer interrupt service routine.
 *
 */
void SysTick_Handler(void)
{
    /* enter interrupt */
    rt_interrupt_enter();

    rt_tick_increase();

    /* leave interrupt */
    rt_interrupt_leave();
}

/**
 * This function will initial GD32 board.
 */
void rt_hw_board_init()
{
    /* NVIC Configuration */
#define NVIC_VTOR_MASK              0x3FFFFF80
#ifdef  VECT_TAB_RAM
    /* Set the Vector Table base location at 0x10000000 */
    SCB->VTOR  = (0x10000000 & NVIC_VTOR_MASK);
#else  /* VECT_TAB_FLASH  */
    /* Set the Vector Table base location at 0x08000000 */
    SCB->VTOR  = (0x08000000 & NVIC_VTOR_MASK);
#endif

    SystemClock_Config();

#ifdef RT_USING_COMPONENTS_INIT
    rt_components_board_init();
#endif

#ifdef RT_USING_CONSOLE
    rt_console_set_device(RT_CONSOLE_DEVICE_NAME);
#endif

#ifdef BSP_USING_SDRAM
    rt_system_heap_init((void *)EXT_SDRAM_BEGIN, (void *)EXT_SDRAM_END);
#else
    rt_system_heap_init((void *)HEAP_BEGIN, (void *)HEAP_END);
#endif
}

該檔案重點關注的就是SystemClock_Config配置，SystemCoreClock的定義在system_gd32f4xx.c中定義的，

(6) 修改bsp/gd32/gd32407v-start/board/Kconfig檔案

修改后內容如下：

menu "Hardware Drivers Config"

config SOC_GD32407V
    bool
    select SOC_SERIES_GD32F4
    select RT_USING_COMPONENTS_INIT
    select RT_USING_USER_MAIN
    default y

menu "Onboard Peripheral Drivers"

endmenu

menu "On-chip Peripheral Drivers"

    config BSP_USING_GPIO
        bool "Enable GPIO"
        select RT_USING_PIN
        default y

    menuconfig BSP_USING_UART
        bool "Enable UART"
        default y
        select RT_USING_SERIAL
        if BSP_USING_UART
            config BSP_USING_UART1
                bool "Enable UART1"
                default y

            config BSP_UART1_RX_USING_DMA
                bool "Enable UART1 RX DMA"
                depends on BSP_USING_UART1 && RT_SERIAL_USING_DMA
                default n
        endif

    menuconfig BSP_USING_SPI
        bool "Enable SPI BUS"
        default n
        select RT_USING_SPI
        if BSP_USING_SPI
            config BSP_USING_SPI1
                bool "Enable SPI1 BUS"
                default n

            config BSP_SPI1_TX_USING_DMA
                bool "Enable SPI1 TX DMA"
                depends on BSP_USING_SPI1
                default n

            config BSP_SPI1_RX_USING_DMA
                bool "Enable SPI1 RX DMA"
                depends on BSP_USING_SPI1
                select BSP_SPI1_TX_USING_DMA
                default n
        endif

    menuconfig BSP_USING_I2C1
        bool "Enable I2C1 BUS (software simulation)"
        default n
        select RT_USING_I2C
        select RT_USING_I2C_BITOPS
        select RT_USING_PIN
        if BSP_USING_I2C1
            config BSP_I2C1_SCL_PIN
                int "i2c1 scl pin number"
                range 1 216
                default 24
            config BSP_I2C1_SDA_PIN
                int "I2C1 sda pin number"
                range 1 216
                default 25
        endif
    source "../libraries/HAL_Drivers/Kconfig"

endmenu

menu "Board extended module Drivers"

endmenu

endmenu

這個檔案就是配置板子驅動的，這里可根據實際需求添加，

(7) 修改bsp/gd32/gd32407v-start/board/SConscript檔案

修改后內容如下：

import os
import rtconfig
from building import *

Import('SDK_LIB')

cwd = GetCurrentDir()

# add general drivers
src = Split('''
board.c
''')

path =  [cwd]

startup_path_prefix = SDK_LIB

if rtconfig.CROSS_TOOL == 'gcc':
    src += [startup_path_prefix + '/GD32F4xx_HAL/CMSIS/GD/GD32F4xx/Source/GCC/startup_gd32f4xx.S']
elif rtconfig.CROSS_TOOL == 'keil':
    src += [startup_path_prefix + '/GD32F4xx_HAL/CMSIS/GD/GD32F4xx/Source/ARM/startup_gd32f4xx.s']
elif rtconfig.CROSS_TOOL == 'iar':
    src += [startup_path_prefix + '/GD32F4xx_HAL/CMSIS/GD/GD32F4xx/Source/IAR/startup_gd32f4xx.s']

CPPDEFINES = ['GD32F407xx']
group = DefineGroup('Drivers', src, depend = [''], CPPPATH = path, CPPDEFINES = CPPDEFINES)

Return('group')

該檔案主要添加board檔案夾的.c檔案和頭檔案路徑，另外根據開發環境選擇相應的匯編檔案，和前面的libraries的SConscript語法是一樣，檔案的結構都是類似的，這里就沒有注釋了，

到這里，基本所有的依賴腳本都配置完成了，接下來將通過menuconfig配置工程，

6.menuconfig配置

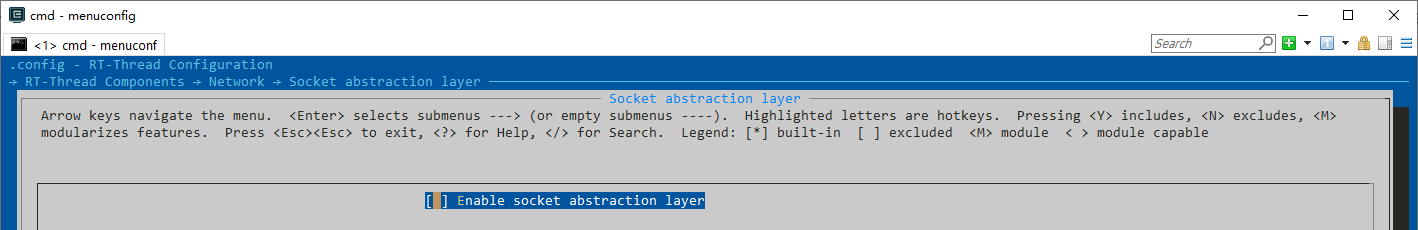

關閉套接字抽象層，

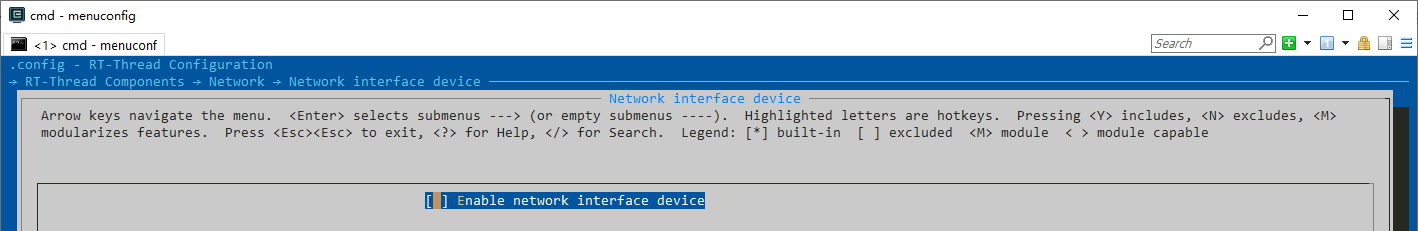

關閉網路設備介面，

關閉LWIP協議堆疊，

GD32407V-START板載沒有以太網，因此這里主要是關閉網路相關的內容，當然GD32407V-START的資源豐富，不關這些其實也不影響，如果是其他MCU，根據實際需求自行修改吧，

7.驅動修改

一個基本的BSP中，串口是必不可少的，所以還需要撰寫串口驅動，這里使用的串口2作為除錯串口，
板子上還有LED燈，主要要撰寫GPIO驅動即可，

關于串口和LED的驅動可以查看原始碼，這里就不貼出來了，

8.應用開發

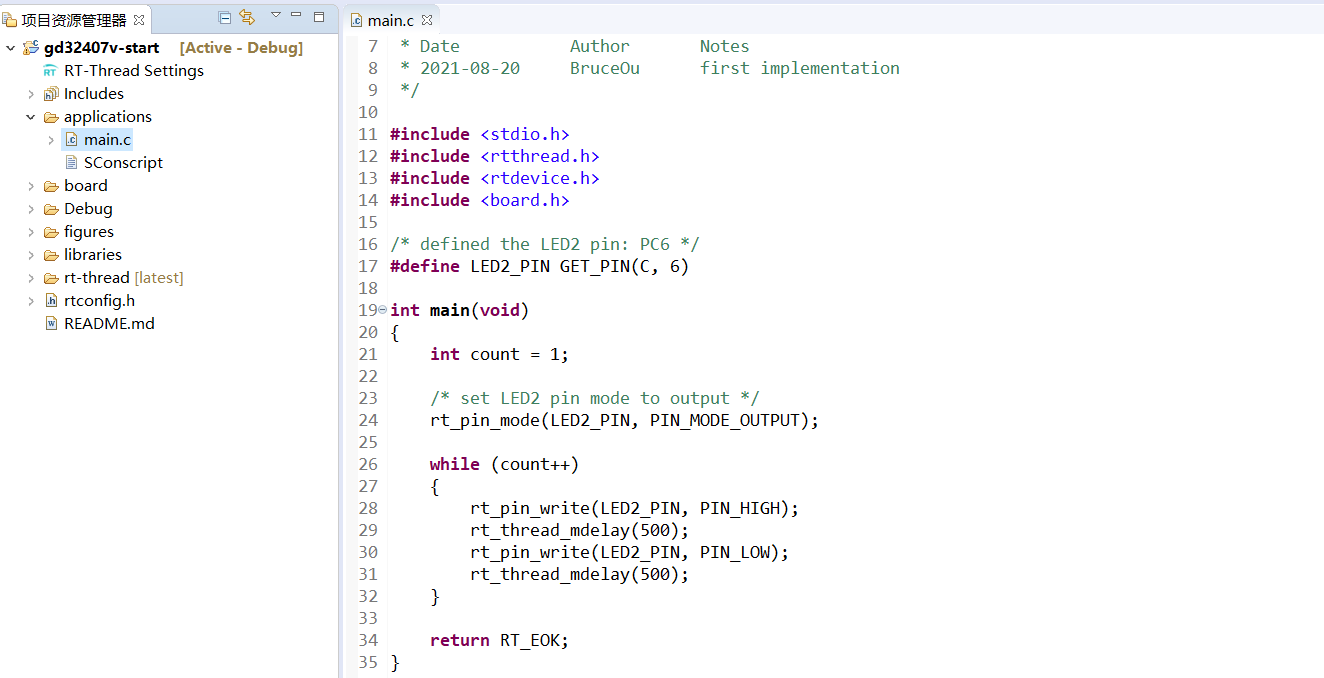

筆者在applications的main.c中添加LED的應用代碼，

#include <stdio.h>
#include <rtthread.h>
#include <rtdevice.h>
#include <board.h>

/* defined the LED2 pin: PC6 */
#define LED2_PIN GET_PIN(C, 6)

int main(void)
{
    int count = 1;

    /* set LED2 pin mode to output */
    rt_pin_mode(LED2_PIN, PIN_MODE_OUTPUT);

    while (count++)
    {
        rt_pin_write(LED2_PIN, PIN_HIGH);
        rt_thread_mdelay(500);
        rt_pin_write(LED2_PIN, PIN_LOW);
        rt_thread_mdelay(500);
    }

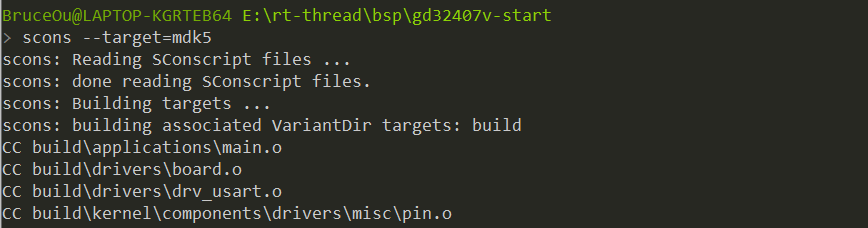

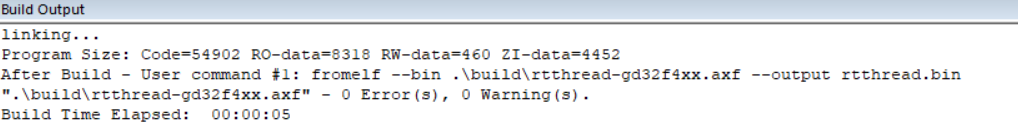

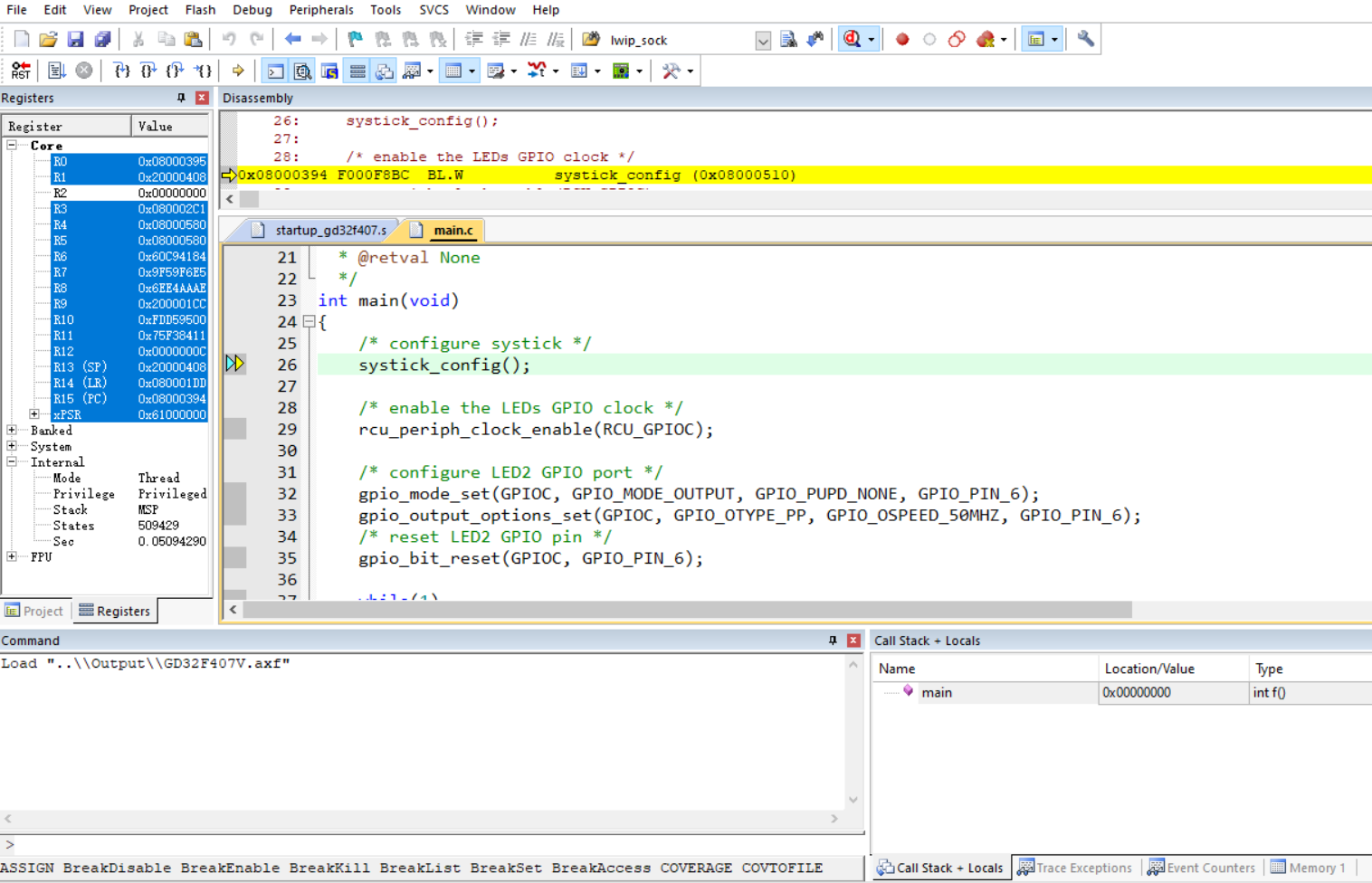

    return RT_EOK;
}
