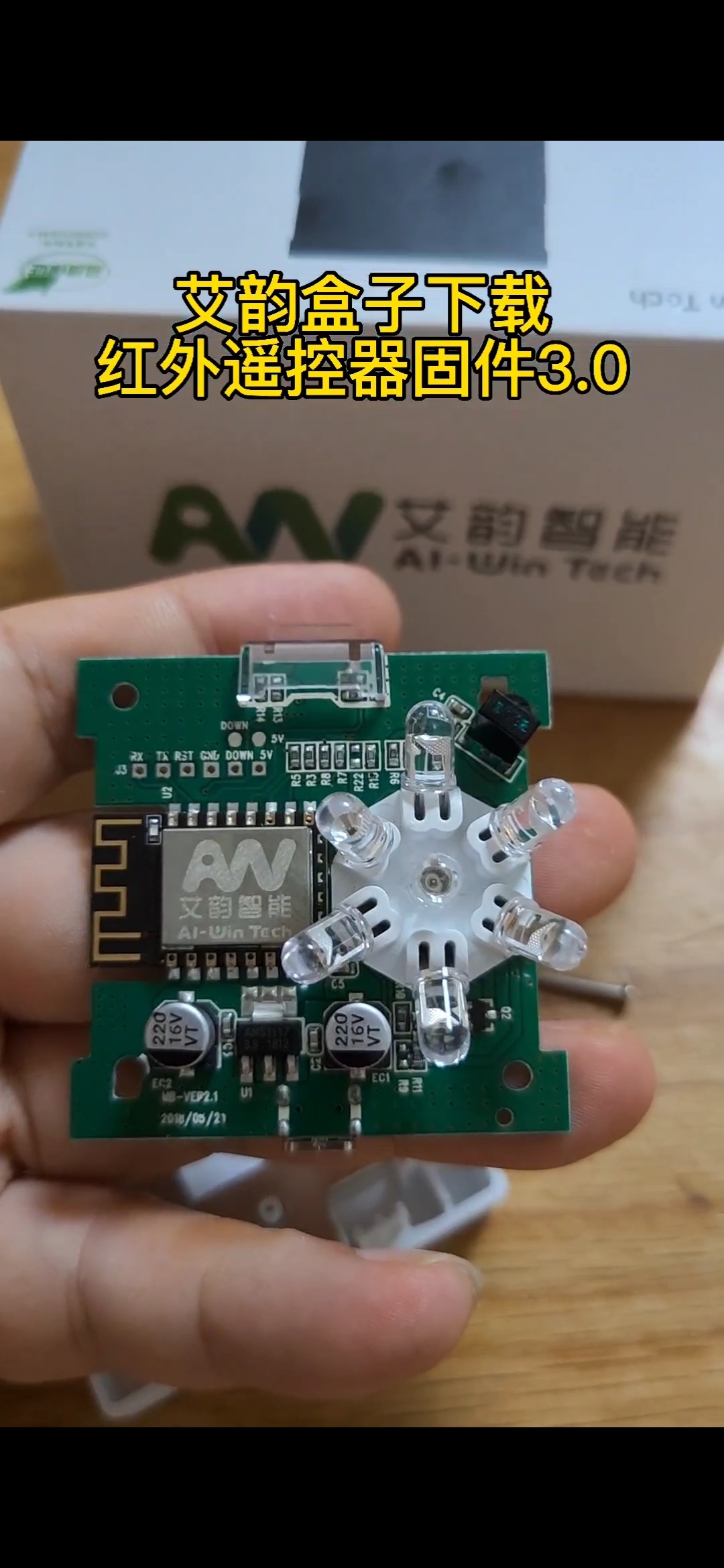

艾韻智能紅外盒子
說到這個盒子呢，在閑魚上有賣的，便宜的時候是40塊錢6個，還包郵，現在有可能漲價了，長啥樣呢，上圖給大家看下，如果是其它的盒子刷了韌體可能用不了，
配套功能介紹 https://b23.tv/uCV9YH
刷寫韌體
刷寫上飛陽物聯平臺的紅外遙控器3.0版本（3.0.1010），不需要要修改任何硬體，完美適配，

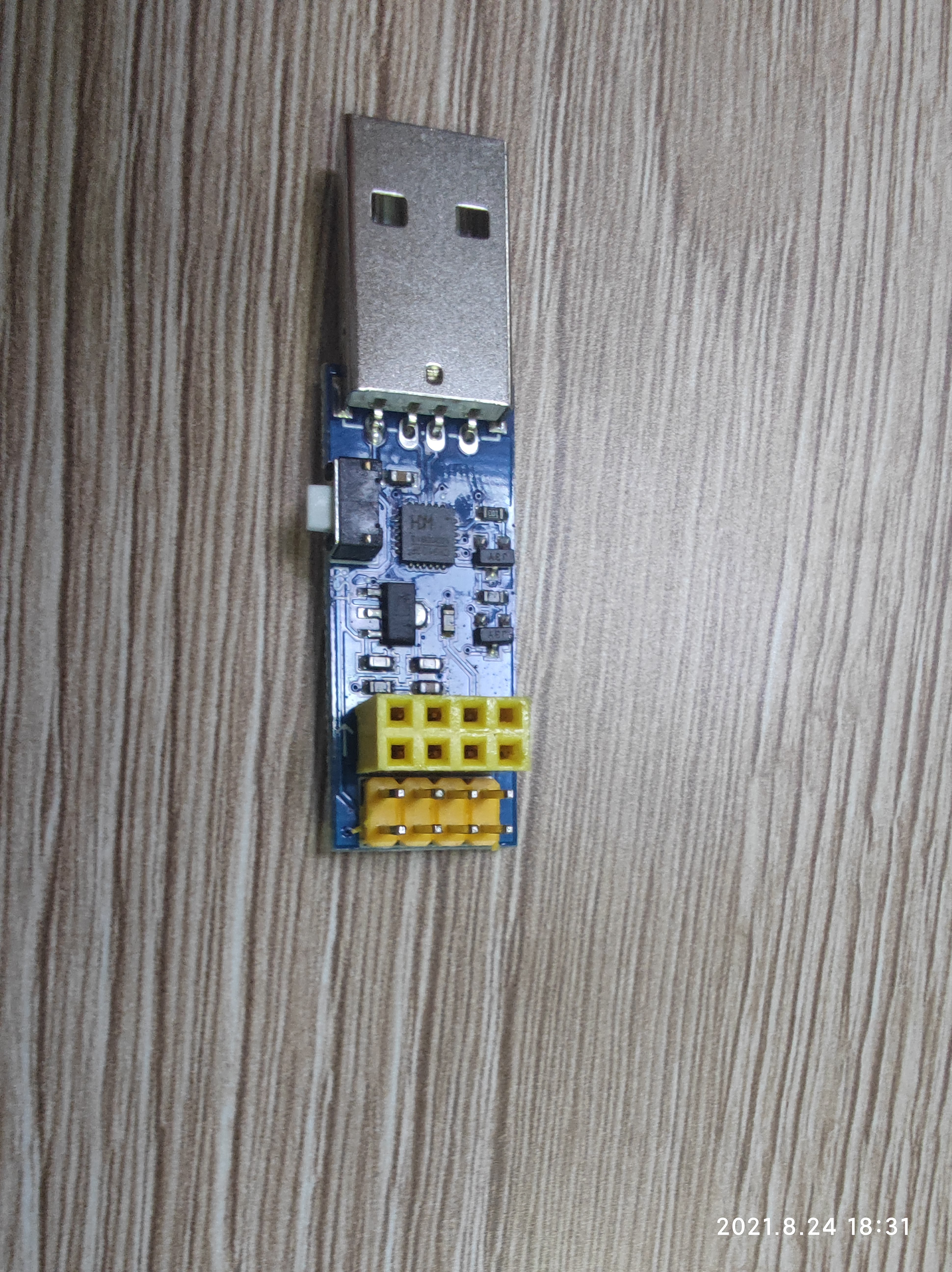

準備一個這樣的下載器，這是esp01s配置的下載器
下載接線圖

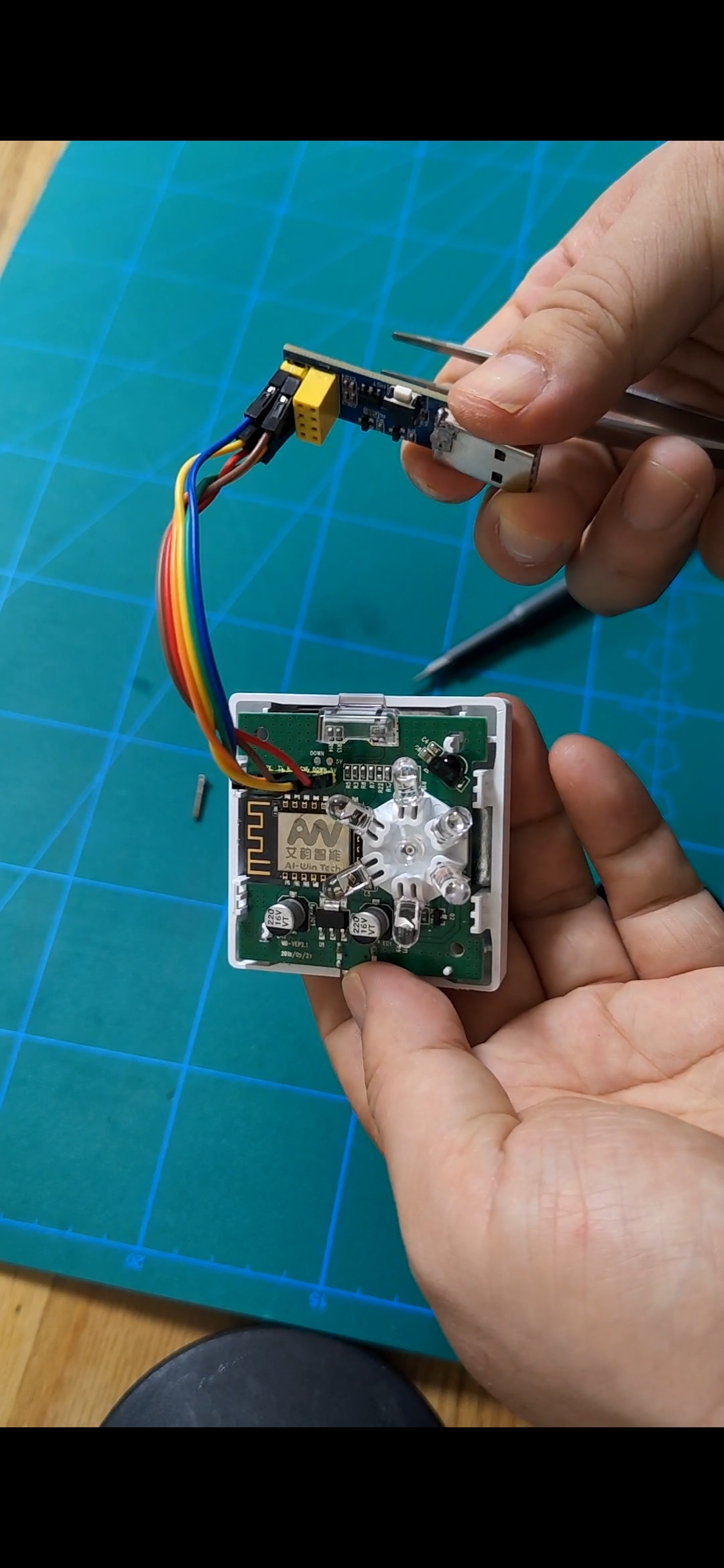

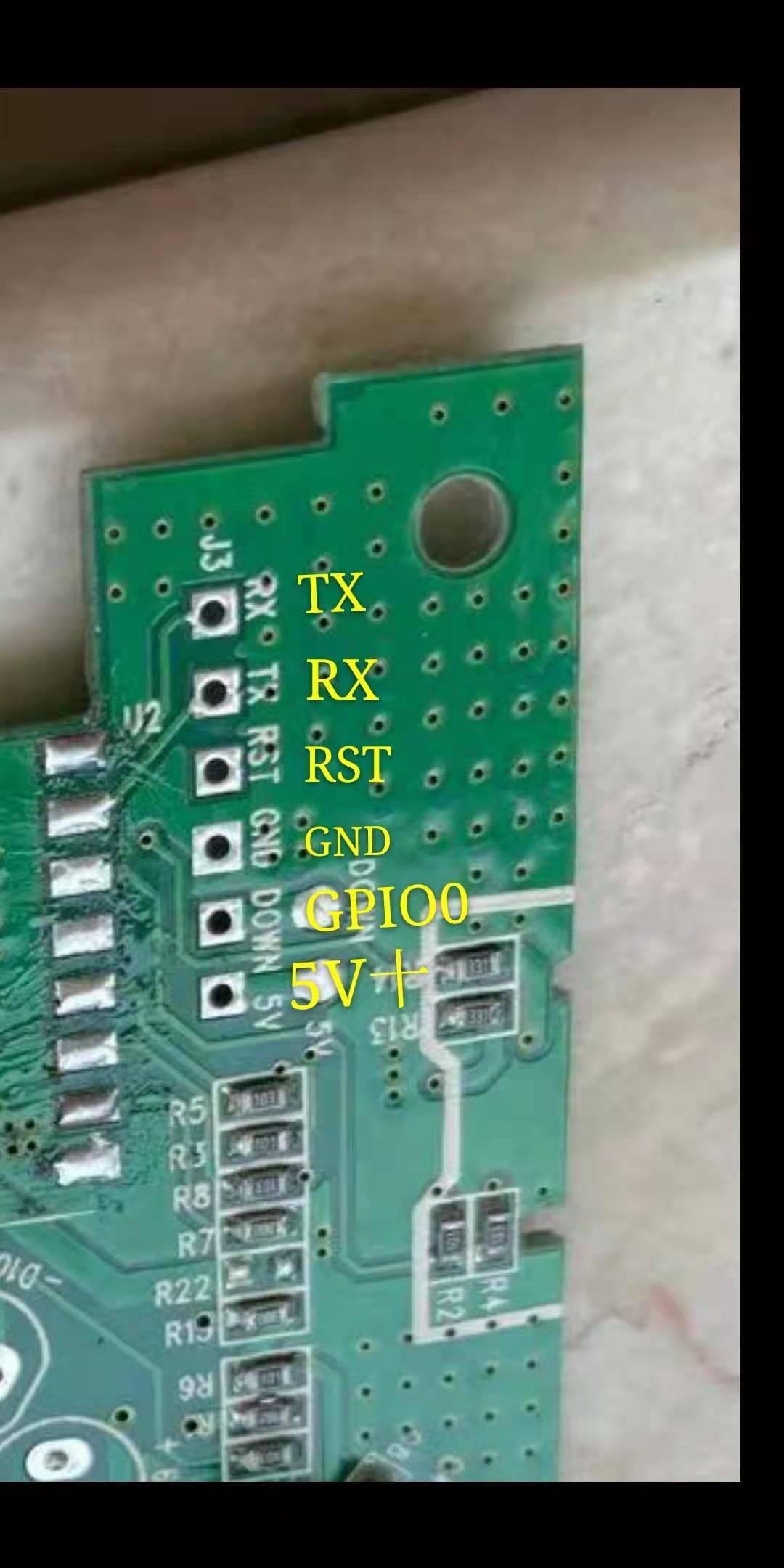

艾韻盒子預留有下載介面，如上圖黃色字體，依次和下載器對應的io用杜綁線連接起來，
接線可以參考視頻 https://b23.tv/EcBrWK
配網和接入飛陽物聯平臺引數視頻 https://b23.tv/iQFhUm

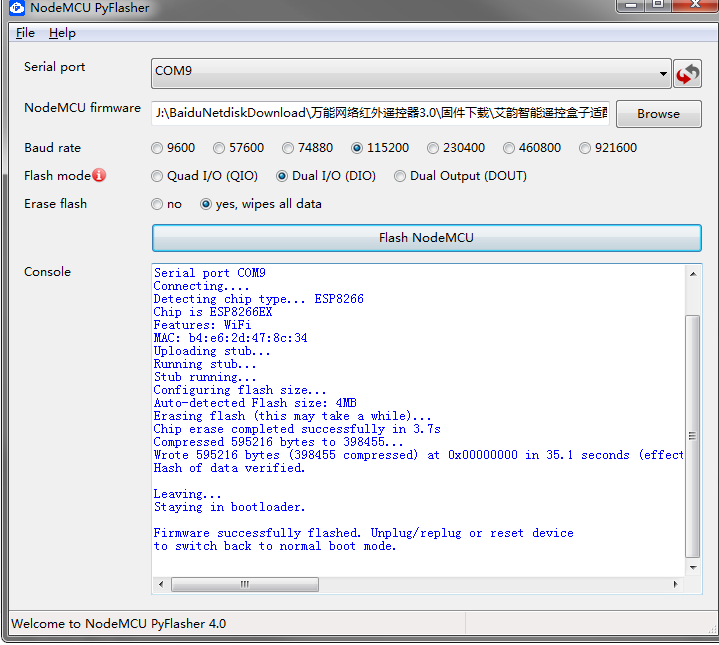

下載軟體NodeMCU-PyFlasher-4.0在這里有下載 https://www.feiyangkeji.com/esptools/
艾韻盒子適配韌體：
鏈接: https://pan.baidu.com/s/1_pfVBW1WcC80hJFmBF34Xw 提取碼: 2sgq

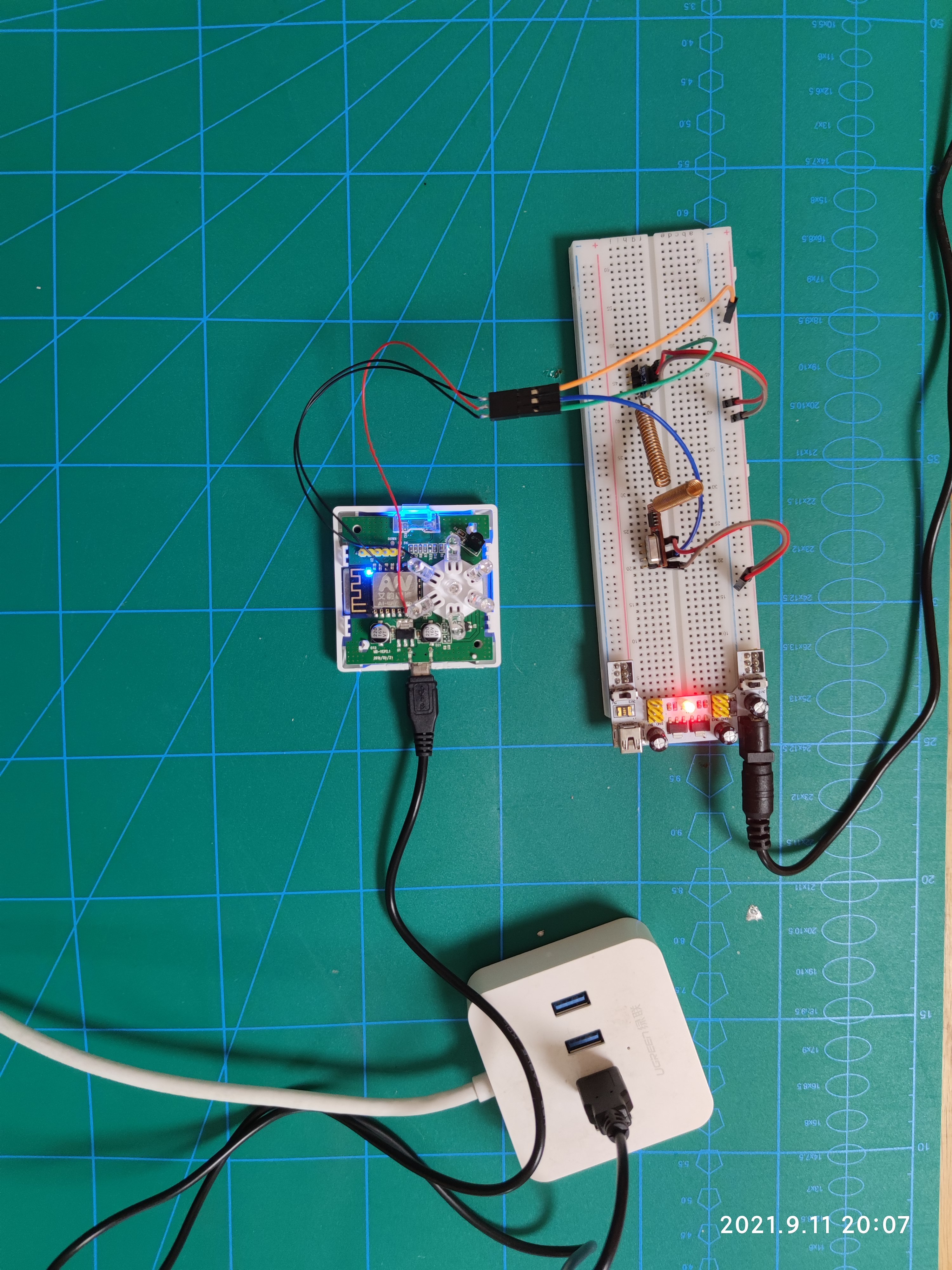

如果你想艾韻盒子支持433、315的射頻功能，需要給盒子加裝射頻模塊，韌體已經支持了射頻功能，具體接線下圖，面包板電源是5v, 從艾韻盒的esp8266 飛三根線，io2接433發送模塊的資料dat 引腳，io12接433接收模塊的資料dat引腳，如果想用315，接入是一樣的，
也可以引數視頻
怎么給艾韻盒子加裝射頻功能-嗶哩嗶哩 https://b23.tv/9EsuIz
如果沒有艾韻盒子，也可以自己買模塊用面包板做了個紅外遙控器，功能是一樣的，
你可以看看下面的文章
紅外萬能遙控器3.0，給家里帶遙控器的家電賦能
https://blog.csdn.net/panpanloveruth/article/details/119244548
