朱老師Study210開發板刷系統實驗（Win10系統）

最近入手了朱有鵬老師的嵌入式Linux核心課程和Study210開發板，開始跟著視頻進行嵌入式linux的系統學習，由于視頻錄的時間很早，在跟著視頻學習的程序中發現有些細節跟視頻里的的對不上（主要是因為我現在用的win10系統，拍視頻的時候應該還沒有win10吧），特此記錄一下學習程序，尤其是踩坑和跳坑的程序，

目錄

1. 主機通過開發板的串口訪問

2. 制作啟動SD卡

3. 使用fastboot工具燒錄系統

4. 變磚頭以后使用dnw通過usb刷機

1. 主機通過開發板的串口訪問

第一步當然是使用串口轉USB線連接開發板的UART2口和電腦啦，注意這里連板子的UART2，因為出廠刷的系統QT默認使用串口2輸出（之所以提這個是因為之后刷安卓2.3的時候是通過串口0輸出的，到時候要記得換串口），

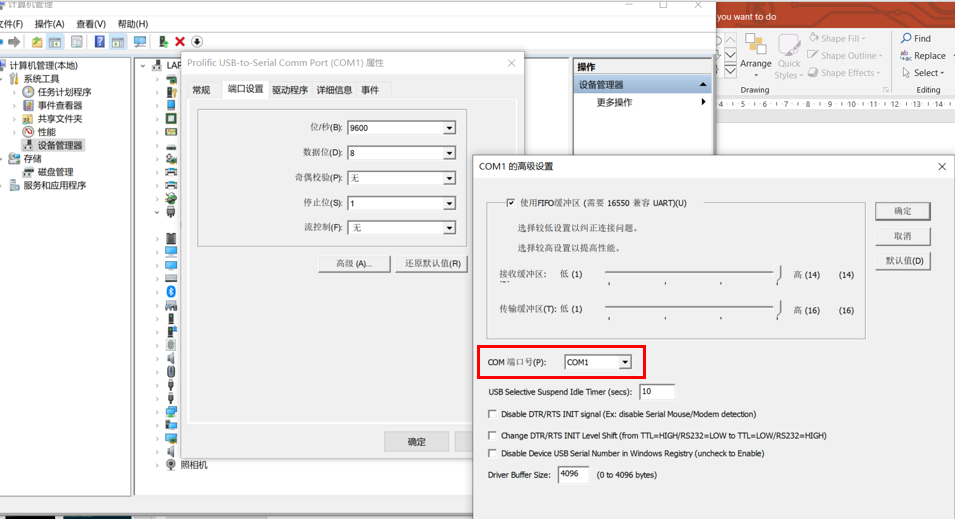

第二步是安裝PL2303串口驅動(PL2303_Prolific_DriverInstaller_v1.9.0)，這一步按系統提示一直下一步就行了，將電腦連板子的串口后，win10系統會提示安裝驅動，選擇驅動所在的路徑就可以，安裝好后，設備管理器會自動為其分配一個COM埠號，此時可選擇在高級設定里將埠號修改為為COM1，

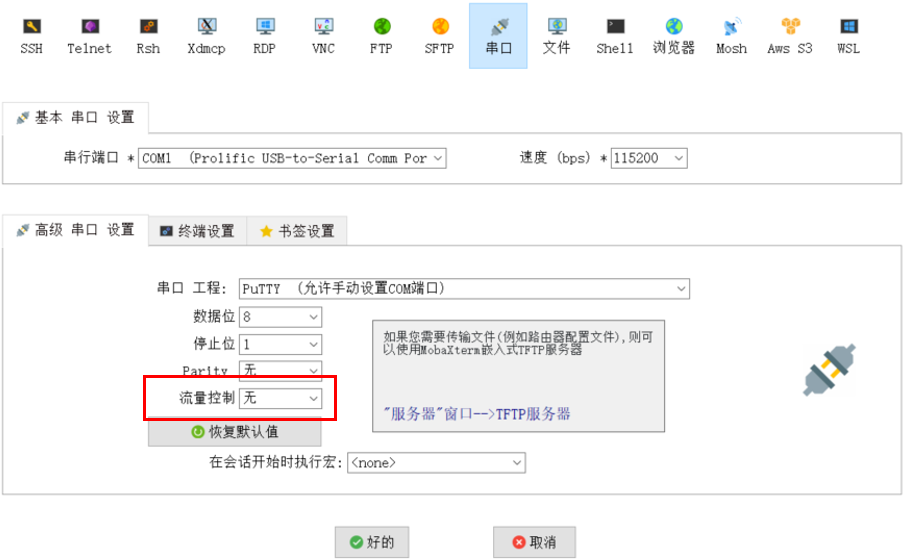

接下來就可以使用串口監視軟體來監視開發板啦，我使用的是mobaxterm，但不管什么軟體，注意這點：串口設定中“流量控制”（flow control）一定要選“無”，

2. 制作啟動SD卡

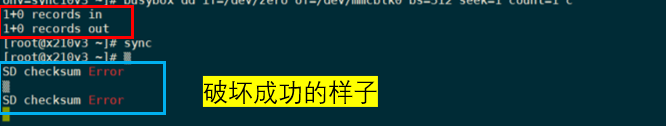

由于inand中已經有bootloader了，出廠默認刷的QT鏡像是可以正常啟動的，為了讓系統從SD卡啟動，我們必須先破壞inand中已有的bootloader，具體做法是在Linux命令列使用dd命令來破壞inand的第一扇區，破壞好后會顯示SD checksum Error，

busybox dd if=/dev/zero of=/dev/mmcblk0 bs=512 seek=1 count=1 conv=sync
sync

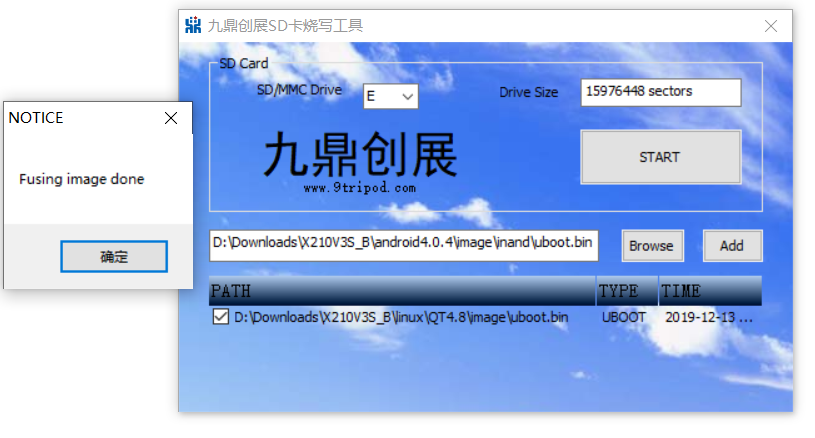

接下來制作SD卡啟動盤，將SD卡插入電腦，在我的電腦里右鍵格式化SD卡，接著，以管理員身份運行x210_fusing_tool將uboot燒錄至SD卡（使用光碟A里linux下或android下提供的uboot.bin都可以，都是384K），

3. 使用fastboot工具燒錄系統

安裝fastboot驅動

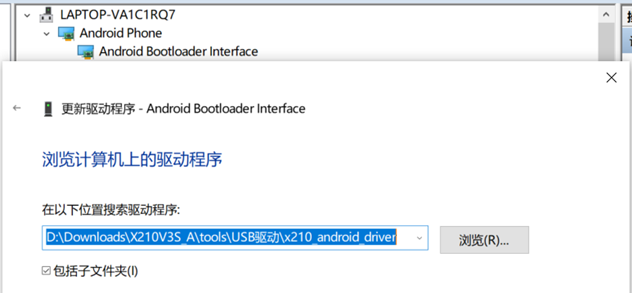

fastboot工具的作用是幫我們把不同的系統燒到開發板上，燒錄前我們需要先安裝fastboot的驅動（x210_android_driver），具體做法如下：使用micro usb線將開發板連接至電腦；重啟開發板，在autoboot倒計時3秒期間按下鍵盤任意鍵進入uboot；鍵入fastboot后電腦會識別到新硬體并提示安裝驅動，

禁用強制驅動程式簽名

win10系統安裝這類驅動有個坑，就是驅動無數字簽名，在WIN10中是不安全的驅動，所以顯示哈希值不在范圍內不能安裝，朱老師在qq群里提供了解決辦法，即“禁用強制驅動程式簽名”，后面安裝dnw工具的驅動的時候也會提示同樣的錯誤，解決辦法也是一樣的，可以參考http://jingyan.baidu.com/article/624e74594dbc8d34e8ba5aa6.html

1.找到WIN10的設定，點擊“設定”
2.點擊最后一個“更新和安全”，然后點擊“恢復”
3.點擊“恢復”之后，在右邊點擊高級啟動下面的“重新啟動”，此時電腦會重新啟動，如果有其
他重要程式在跑，請慎重
4.重啟之后會出現幾個選項，點擊選項“疑難解答”
5.然后點擊“高級”，
啟動設定，重啟
6.這會重啟之后就跳出一個串列，其中有安全模式等選項，也包括這里我們關心的
“禁止強制驅動程式簽名”
7.選擇“禁用強制驅動程式簽名”，對應哪個數字就按那個數字，之后
電腦會重新啟動
8.重啟之后，驅動就可以成功安裝，若有提示點擊繼續安裝即可，

使用fastboot燒錄android4.0.4

fastboot的驅動安裝好以后就可以使用fastboot燒錄系統了，這里只記android4.0.4的燒錄程序，別的系統是類似的，

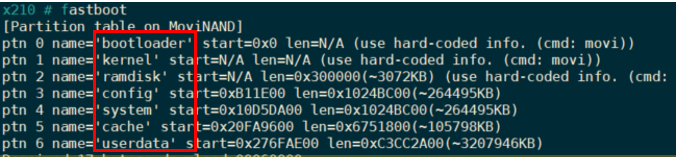

開發板這邊的操作是：重啟開發板，在autoboot倒數3秒前按任意鍵進入uboot，接著鍵入fastboot命令，會顯示如下磁區資訊，我們接下來就是要將鏡像燒錄進boot loader、kernel、system磁區，

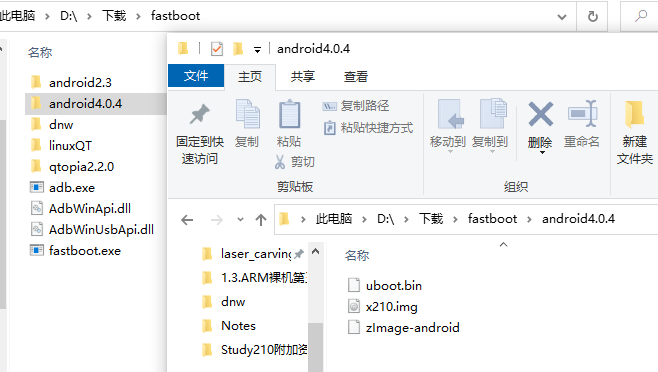

主機這邊的操作如下：將fastboot.rar解壓到主機隨便哪里，我這里解壓到D:\Downloads\fastboot，注意到里面包含fastboot.exe等工具，接著為我們要燒制的系統創建子檔案夾（如android4.0.4）并將系統鏡像（光碟B中\android4.0.4\image\inand）拷貝到此子檔案夾中，

主機運行cmd，進入fastboot檔案夾，可以使用fastboot devices命令查看到fastboot連接到了開發板設備資訊SMDKC110-01，

fastboot devices
fastboot flash bootloader android4.0.4/uboot.bin
fastboot flash kernel android4.0.4/zImage-android
fastboot flash system android4.0.4/x210.img
fastboot reboot

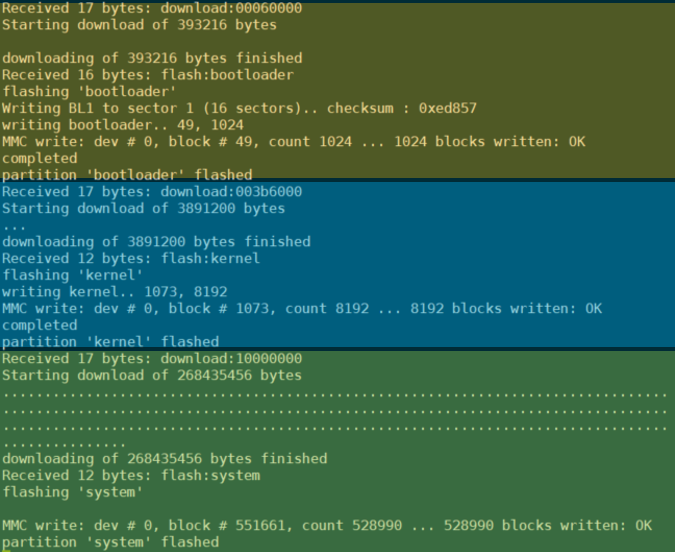

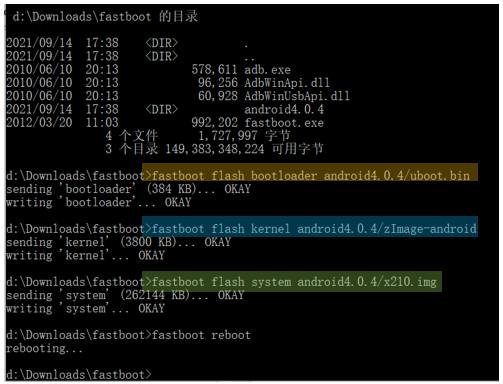

接著使用fastboot flash XXX磁區 XXX路徑來燒錄剛拷貝到子檔案夾的鏡像檔案至相應磁區（如下圖顯示的不同色塊代表不同磁區），至此燒錄程序結束，接著使用fastboot reboot重啟開發板，

4. 變磚頭以后使用dnw通過usb刷機

到前面其實刷機程序已經結束了，但是我在有一次刷安卓2.3的時候輸入fastboot后提示無磁區，接著fdisk -c 0了以后再重啟開發板就感覺不妙，完了，uboot被我弄壞了，開發板成磚頭了，這里的具體表現是：無論開發板通過串口0還是串口2連接電腦，串口監視器這邊都沒有顯示，這時瞄到朱老師后續課程里還有dnw刷機的教程，就索性試了一下，

安裝dnw工具驅動

首先還是照例要先安裝dnw工具的驅動，光碟里提供的驅動最多到win-7，可我的作業系統是win10，不管了就拿他來試試吧，這里有坑，按照視頻里使用dseo13b這個工具弄數字簽名好像一直成功不了，所以我后面還是按照之前裝安卓驅動的方法來“禁用強制驅動程式簽名”，參考【dnw驅動數字簽名】解決Win10安裝USB驅動時，"INF不包含數字簽名資訊"_baidu_37973494的博客-CSDN博客

注意，之前雖然我們安裝安卓驅動的時候禁用過數字簽名，但是好像重啟后就失效了，所以得再禁用一遍，

接著正式開始安裝dnw的驅動，開發板的開關撥到OM5，使用usb連接開發板至主機，一直按住power鍵，此時，電腦會自動彈出安裝驅動，或者直接進設備管理器的選擇更新SECS5PC110 Test B/D.驅動，選擇win7-64驅動即可，之后選擇“始終安裝此驅動”，

下載x210_usb.bin和uboot.bin至開發板

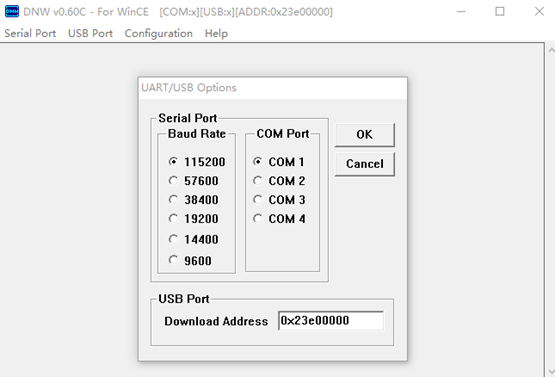

驅動安裝好后，就可以使用dnw來下載uboot了，x210_usb.bin地址是0xd0020010，uboot.bin地址是0x23e00000，配置地址的操作為：configuration, options，燒錄的操作為：USB port , transmit, transmit，

注意，dnw燒錄程序這里又有坑，總結如下：

1. dnw工具沒有明確的燒錄成功的提示，頂多就是電腦發出一個設備斷開又連上的聲音，但當dnw卡在downloading的進度潭訓面肯定是不對的，這點朱老師視頻里也提到了，這時重新啟動一下開發板或者插拔一下usb線就行，
2. dnw刷機期間要一直按住開發板power鍵，并事先打開串口監視軟體，在autoboot倒數3秒期間及時按鍵進uboot，這是因為其實在dnw里燒uboot.bin的這幾秒鐘開發板就已經自己啟動了，
3. 使用fdisk -c 0磁區后再使用fastboot燒錄，燒錄完畢記得開關撥回EMMC，
4. 若燒錄時遇到這樣的錯誤，就把system磁區重新燒一下就行了，若還是不行，就把OM5撥回EMMC（從inand啟動），再使用fastboot重燒一下，
