背景

做上位機開發時，上位機和下位機如何進行通訊，一般取決于下位機，有這樣一個通信協議：

當上位機給下位機發送 19 02 01 時，代表讀故障碼
當下位機回應 59 02 01 DD 時，代表肯定回應，其中 DD 代表故障碼
故障碼用4個位元組表示
每一幀資料為8個位元組
當無故障碼或僅有一個故障碼時，一個資料幀8個位元組就夠了
當無故障碼或僅有一個故障碼時，第一個位元組代表有效位元組資料長度
例如：03 59 02 01 FF FF FF FF 這一幀，03代表有效位元組資料長度，其中有效位元組資料為 59 02 01
當有多個故障碼時，首幀的第二個位元組代表有效位元組資料長度，第一個位元組10標識該資料幀為首幀
當有多個故障碼時，從首幀第二個位元組可得知有多少個有效位元組資料長度，例如十六進制的 0B 代表 11 個有效位元組資料長度
當有多個資料幀時，需要發送 30 00 14 來請求 連續幀
當發送 30 00 14 時，下位機回應連續幀，如：21 09 84 02 05 09 FF FF ，其中 21 表示第一個連續幀（在僅有兩個資料幀的情況下，第一個連續幀，代表第二幀資料）

那么問題來了，當上位機給下位機發送 19 02 01 讀故障碼時，如何讀出所有故障碼呢？換句話說，在有多個故障碼的前提下，如何根據首幀的第二個位元組，來計算有多少個資料幀或者連續幀呢？

注意：之所以要計算有多少個資料幀或連續幀，是因為要根據這些幀，來回圈請求接下來要回應的資料，從而得到完整的故障碼資料

協議補充說明

描述的有點晦澀難懂，我舉個例子，當設備有兩個故障碼時（注意這里已經告訴你有多個了，實際情況下，需要我們計算，應該有多少個故障碼和資料幀）：

上位機給下位機發送：03 19 02 01 FF FF FF FF 讀故障碼
下位機回應的資料幀：10 0B 59 02 01 83 02 05，由該資料幀的第一和第二個位元組可知，需要多個資料幀來回應故障碼，其中有效位元組資料長度為 0B ，即 11 個有效位元組長度
上位機給下位機發送：30 00 14 FF FF FF FF FF 請求第一個連續幀（在這個例子里總共就兩幀資料）
下位機回應的資料幀：21 09 84 02 05 09 FF FF，（因為這個例子里，總共就兩個故障碼，需要占用8個位元組，所以這里是第一個連續幀，也就是第二幀資料，也是最后幀資料）

我們根據協議來觀察，下位機回應的首幀資料 10 0B 59 02 01 83 02 05 中，10 代表首幀標識，0B 代表有效位元組資料長度，也就是十進制的 11，這里的有效位元組資料長度指的是：59 02 01 83 02 05 09 84 02 05 09 ，

注意：第一個連續幀（也就是第二幀，也是最后一幀）的第一個位元組，不算做有效位元組資料，它算作連續幀的標識，21 代表第一個連續幀，假如是 22 則代表第二個連續幀，以此類推，

那么我們得知了有效位元組資料是：59 02 01 83 02 05 09 84 02 05 09 ，根據協議，一個故障碼4個位元組，除去開頭的肯定回應 59 02 01 外，那么第一個故障碼為 83 02 05 09 ，第二個故障碼為 84 02 05 09 ，

根據上述的舉例說明，應該對上位機下位機通訊的協議，有了一定的了解，在此基礎上，請你求出有多少個資料幀或連續幀，并且求出有多少個故障碼，每個故障碼是什么，以及如何用代碼解決這些問題？

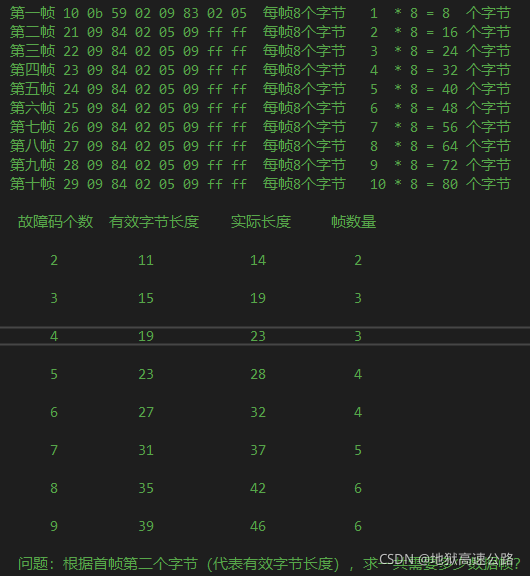

我試圖嘗試用窮舉法來找尋規律以解決該問題，假設我們羅列處十個資料幀的資料，如下：
在這里插入圖片描述
假設當有2個故障碼的情況下，我數了一下共有11個有效位元組長度，實際回應的位元組則有14個，此時需要兩個資料幀來傳輸，以此類推，

我苦思冥想，但似乎沒有規律可循？看到這里你是否有了答案？別著急先想想，再往下看，

這樣一個小問題，竟然困擾我將近兩個小時之久，實在尋不到答案，遂找他人尋求幫助，經過高人指點，我發現我似乎遺漏了一個重要的問題，那就是：在有多幀資料的情況下，首幀資料的有效位元組長度為 6（除去首幀的第1、2個位元組，還剩下6個位元組），

還有重要的一點，我似乎在通過尋找規律，來求出所有的資料幀，這一點思路不太正確，實際上，我只需要求出有多少個連續幀就可以了，因為有多少個連續幀，才真正是我要回圈發送請求連續幀的次數！！

那么答案就出來了，想要求出有多少個連續幀，有兩種情況：

（首幀第二個位元組代表的有效位元組資料長度 - 6）% 7 = 0 的情況下

連續幀個數 = （首幀第二個位元組代表的有效位元組資料長度 - 6）/ 7

（首幀第二個位元組代表的有效位元組資料長度 - 6）% 7 > 0 的情況下

連續幀個數 = （首幀第二個位元組代表的有效位元組資料長度 - 6）/ 7 + 1

注意：之所以要除以7，是因為，連續幀的第一個位元組，不是有效位元組資料

可以驗證一下，當首幀第二個位元組為 0x23 也就是十進制的 35 時，有效位元組長度為 35 個，通過上述的公式計算出 連續幀個數 = （35 -6）/ 7 = 4.1 ，所以需要 5 個連續幀，

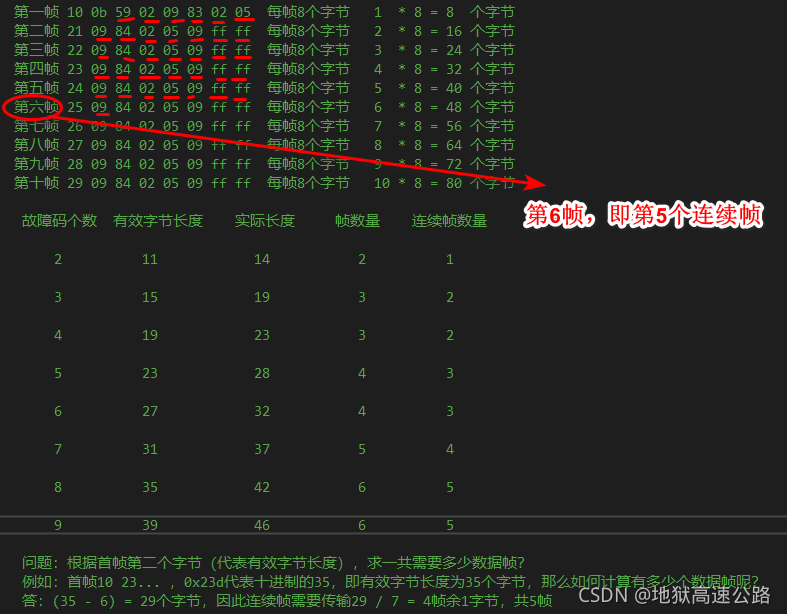

通過下面的圖片我們數一下，進行驗證發現，確實需要5個連續幀：
在這里插入圖片描述
