??LVGL是一個C語言撰寫的免費的開源圖形庫，其提供了用于嵌入式GUI的各種元素，用戶可以利用豐富的圖形庫資源，在消耗極低記憶體的情況下構建視覺效果豐富多彩的GUI ，只需 64kB 閃存和 8kB RAM 就足以滿足簡單的用戶界面，LVGL 可以驅動單色OLED、TFT 顯示幕、監視器或任何其他顯示幕，c 代碼使其可在任何平臺上使用，例如 NXP LPC 或 iMX、STM32、PIC、Arduino、ESP32、Raspberry 等，LVGL 的原始碼托管在 GitHub 上，擁有 MIT許可， 真正的完全免費，
??作為ESP32學習的后續，ESP32有充足的記憶體和計算資源去運行GUI，LVGL這兩年發展態勢迅猛，Github的star和統計的使用者數量蹭蹭的往上長，直逼MCU領域的TOP1，加上MIT許可、充足的設計資源、低記憶體占用、簡易的上手程度 等特點，自然想在ESP32上運行LVGL看看，剛開始還以為需要自己手動去移植LVGL內核、螢屏驅動、觸摸驅動，直到翻了翻了Github發現竟然有配套ESP-IDFSDK的Demo，并且已經包含了眾多液晶和觸摸IC驅，動，，，，，，淦！那我之前還費那老勁偏要搞自己的easyio庫干毛，不禁思考人生，
1、LVGL支持的LCD驅動IC和觸摸IC型號
- LCD驅動IC支持：ILI9341、ILI9481、ILI9486、ILI9488、ST7735S、ST7789、ST7796S、HX8357、GC9A01、SH1107、SSD1306、SH1107、FT81X、IL3820、JD79653、UC8151D、RA8875 等數十種LCD驅動IC，
- 觸摸驅動IC支持：XPT2046、FT6x06、STMPE610、ADCRAW、FT81x、RA8875，
??個人僅測驗過 ILI9341 和 ST7789V，可以完美驅動并運行顯示，下面以這兩種LCD驅動IC為代表，介紹下編譯ESP32運行LVGL例程的程序，
2、獲取LVGL的ESP32例程
Github原始碼地址：lv_port_esp32

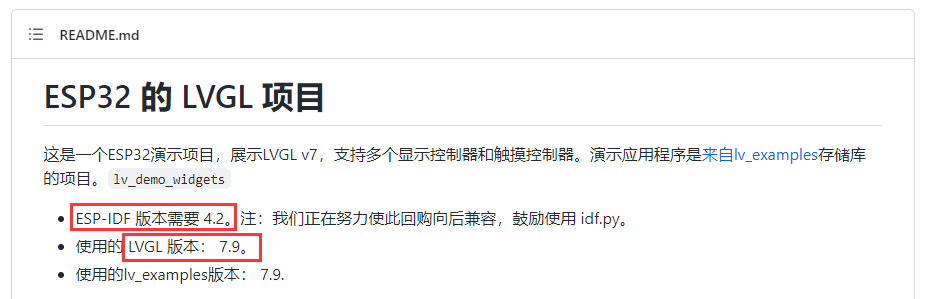

首先閱讀README，依賴的SDK版本為 ESP-IDF-V4.2，使用的LVGL版本為 V7.9，
ESP-IDF-V4.2環境搭建可以看我這篇博客：Windows下基于ESP-IDF | Cmake | VScode插件的 ESP32 開發環境搭建
我的IDF環境早已搭建完畢，詳細程序可見上面鏈接，這里直接來獲取LVGL的ESP32例程，

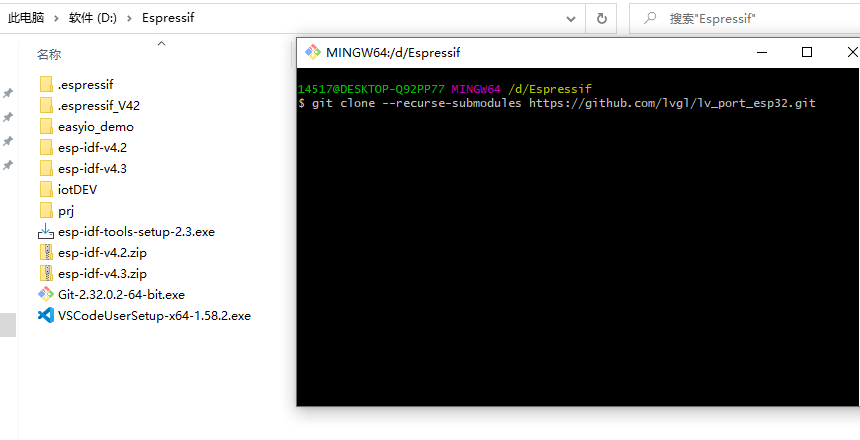

clone原始碼，為方便尋路徑就直接放到IDF同級目錄下，遞回clone：git clone --recurse-submodules https://github.com/lvgl/lv_port_esp32.git

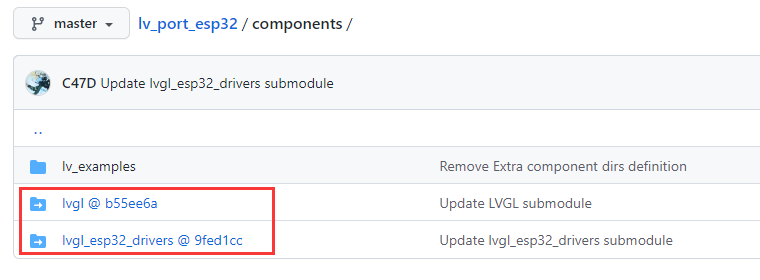

注意：上面的clone要用遞回，直接git clone https://github.com/lvgl/lv_port_esp32.git 會導致components檔案夾下缺失子模塊，看到的檔案夾內容是空的，從而編譯失敗，而完整的lv_port_esp32占200多MB，缺失了子模塊的可沒那么多，
用的時候先看一眼README檔案，正確的操作是：git clone --recurse-submodules https://github.com/lvgl/lv_port_esp32.git
3、圖形化工具配置工程，設定LCD驅動IC引數
很快啊，clone就做好了，有了原材料，下面開始配置工程，
- 打開快捷方式
ESP-IDF 4.2 CMD，

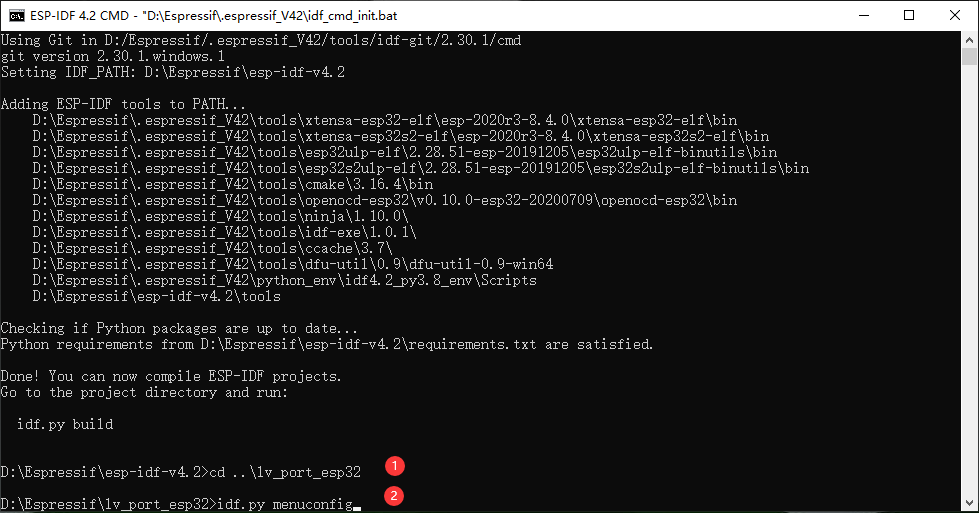

- 移動到剛才的工程目錄，
cd ..\lv_port_esp32 - 打開圖形化工具，配置工程，

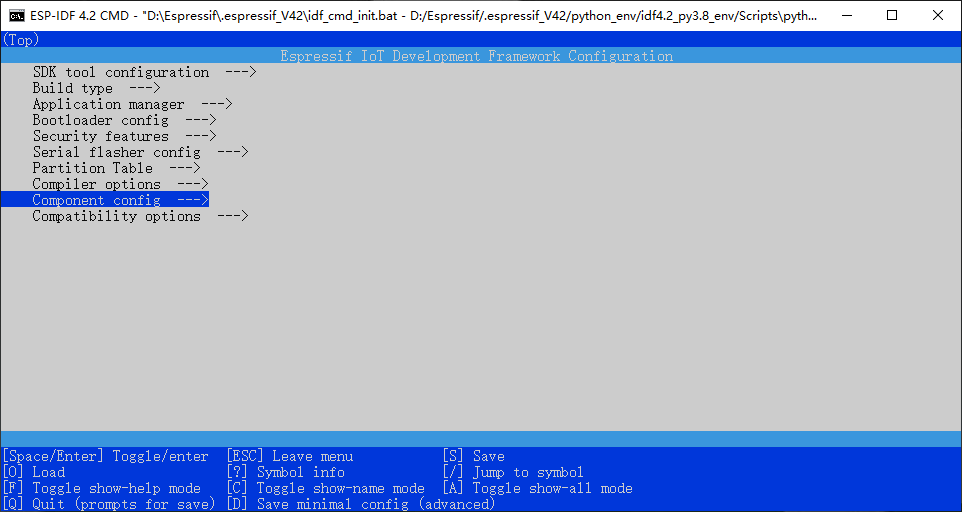

idf.py menuconfig

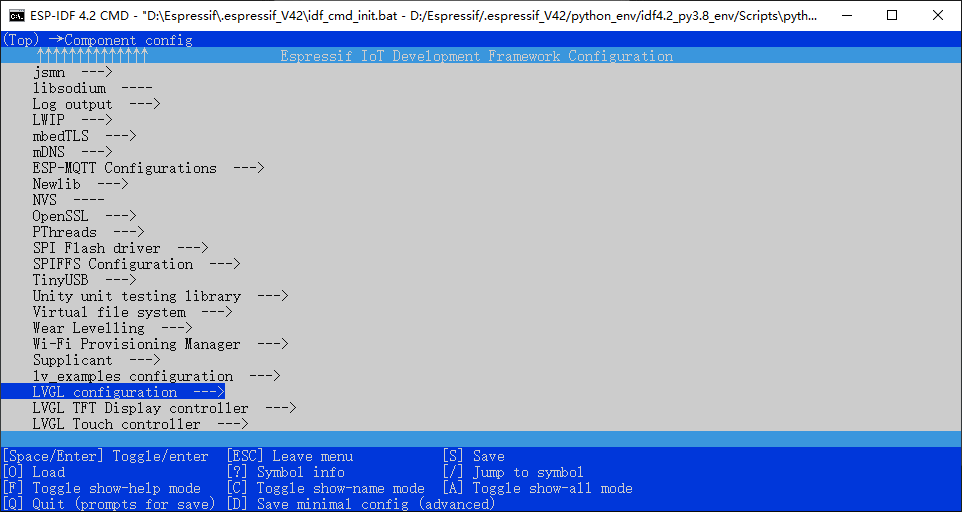

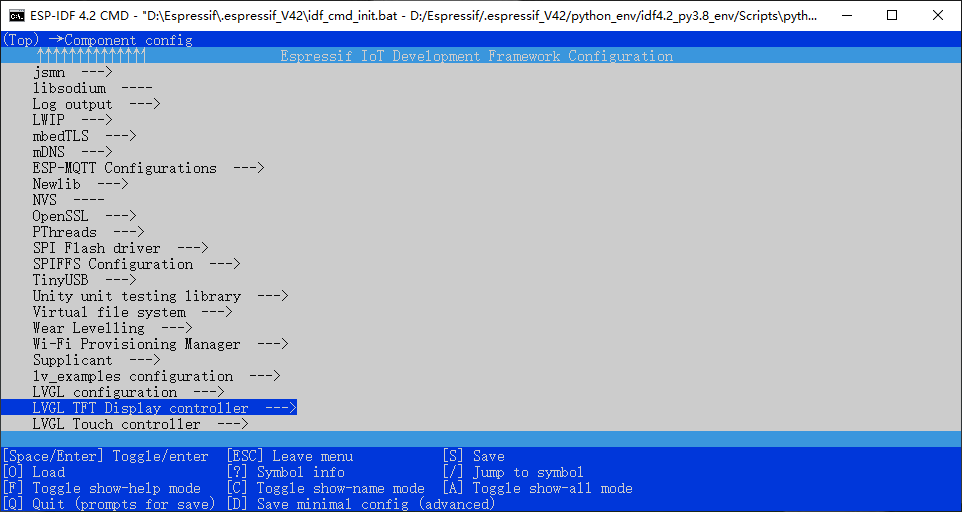

- 移動游標：
Componment config>>>LVGL TFT Display controller

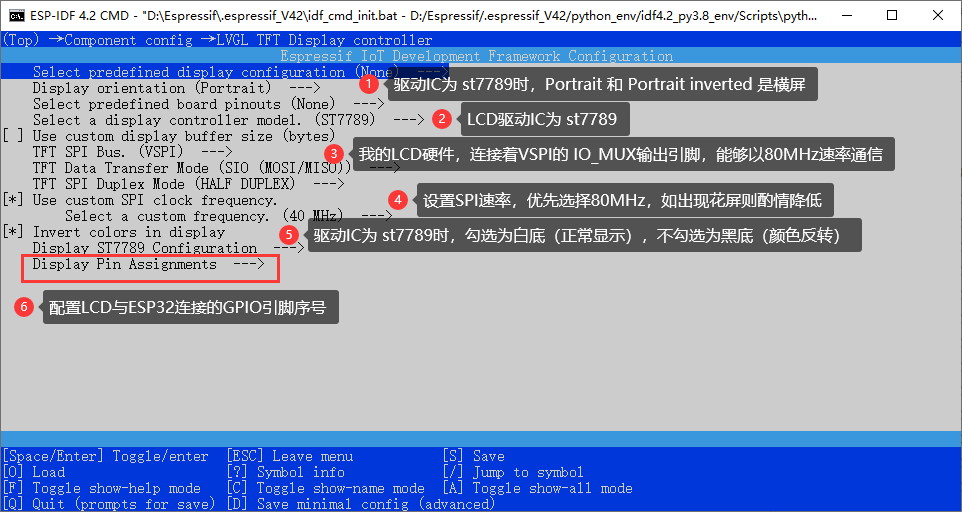

- 1、

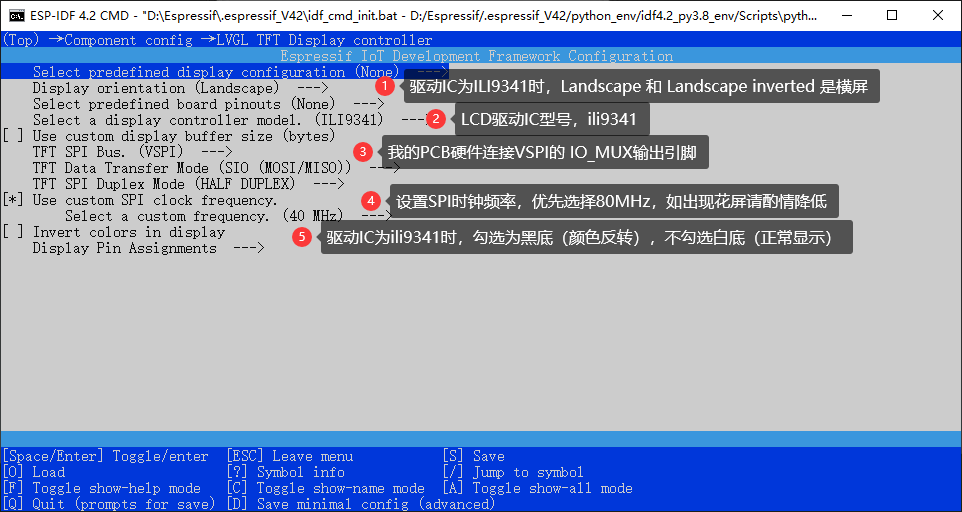

更改螢屏驅動IC資訊， - 如下圖配置：據測驗，ili9341 和 st7789V 實際的配置方式略有不同，
螢屏顯示方向和顯示反轉這兩個他倆是反的，還請留意，如螢屏顯示方向設定錯誤會造成顯示花屏，
- 2、

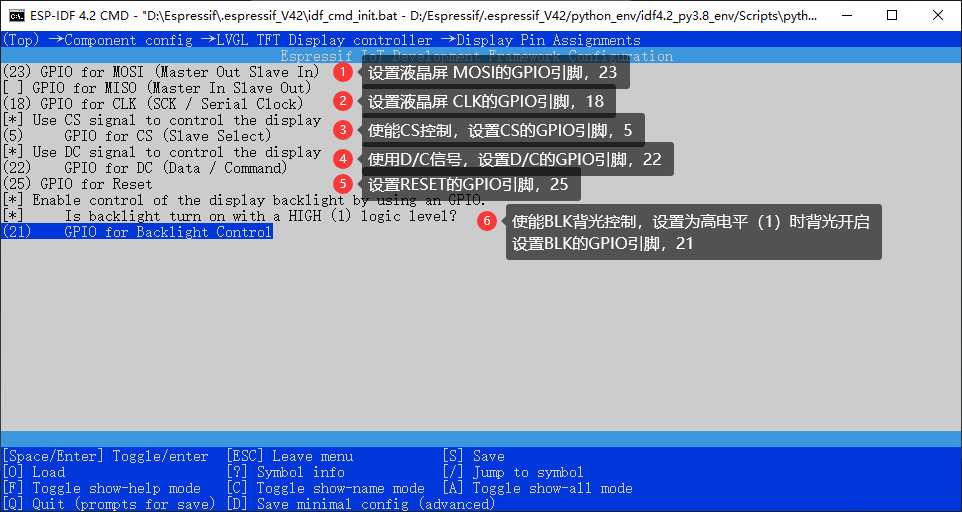

配置LCD與ESP32連接的GPIO引腳序號， - 將游標移動到最后一行，
Display Pin Assignments， - 為了能然讓

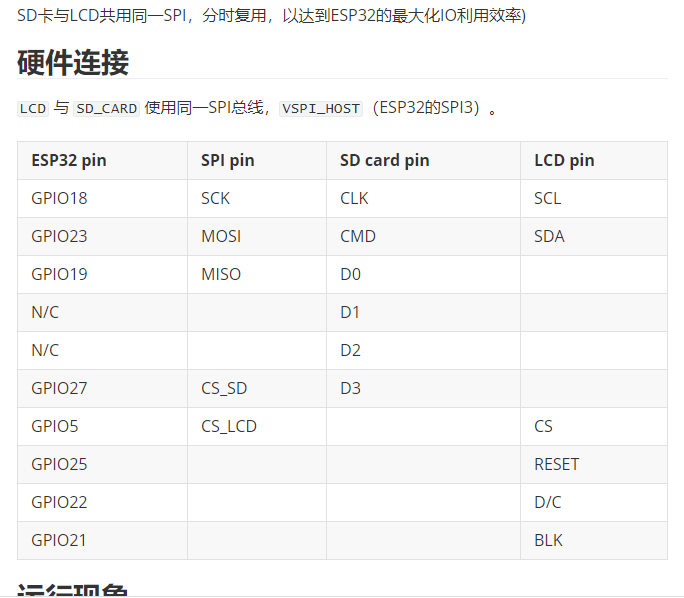

ESP32的SPI能以80MHz通信，需要使用SPI的IO_MUX默認輸出引腳，RST、D/C、BLK可以任意IO映射，我的硬體配置如下，
- 3、
LVGL配置項， - 回傳前兩級目錄，找到
Componment config>>>LVGL configuration，

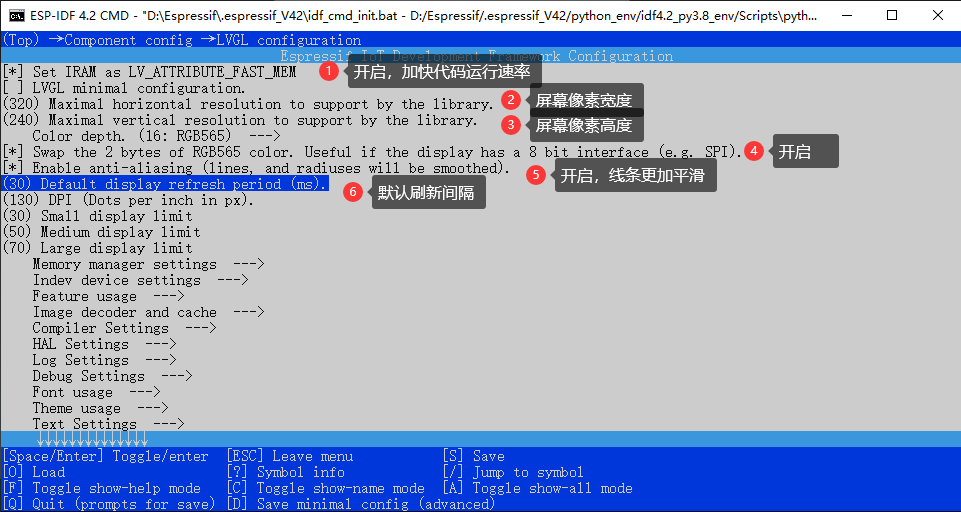

- 設定LCD的像素解析度，我用的螢屏是
320x240的，其他引數請按照下圖，
- 4、

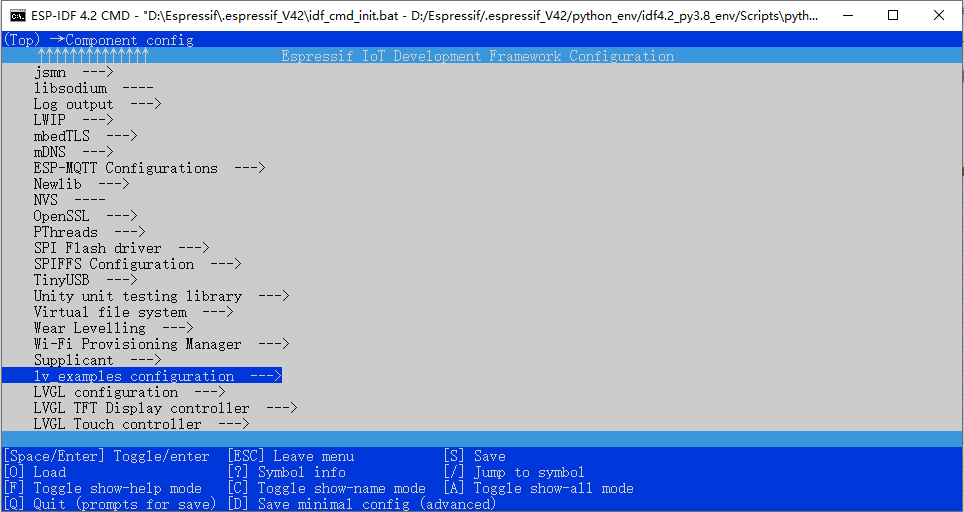

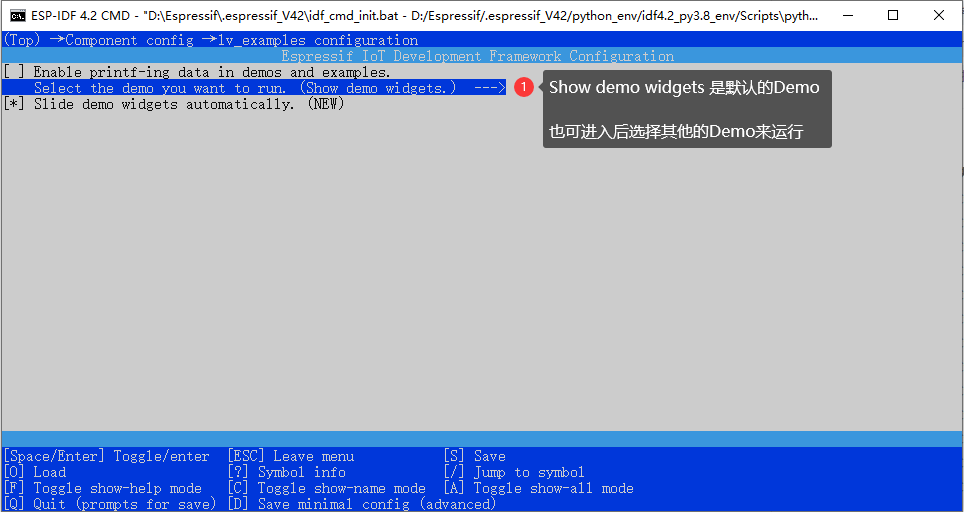

LVGL配置項， - 回傳前兩級目錄，找到
Componment config>>>lv_examples_configuration，
- 默認運行的Demo是
Show demo widgets，當然也可進入后選擇其他Demo來運行， - 這里就按
Show demo widgets來，不做修改，
- 5、

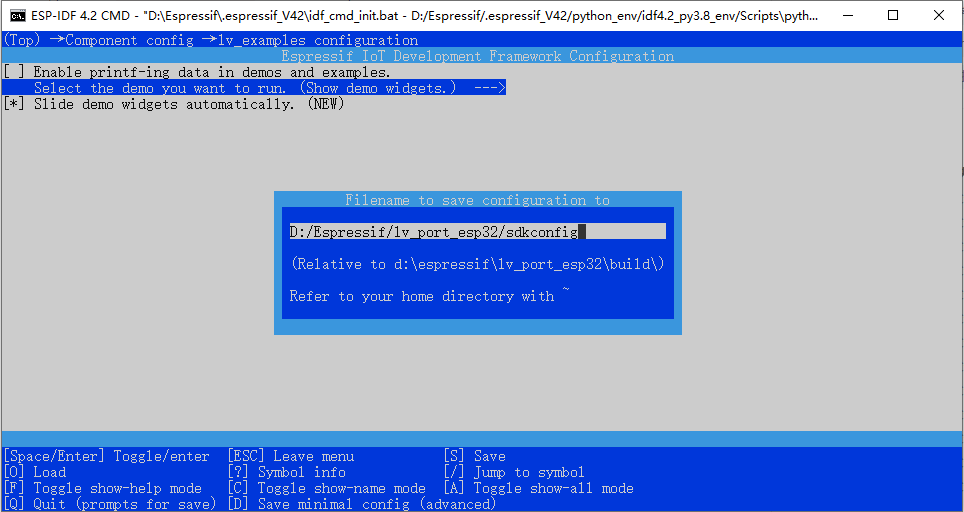

保存，退出， - 按
s保存，回車確認保存，之后按幾次Esc，退出配置工具，
4、編譯、下載、運行顯示
- 退出圖形化配置工具，回到了命令列視窗，

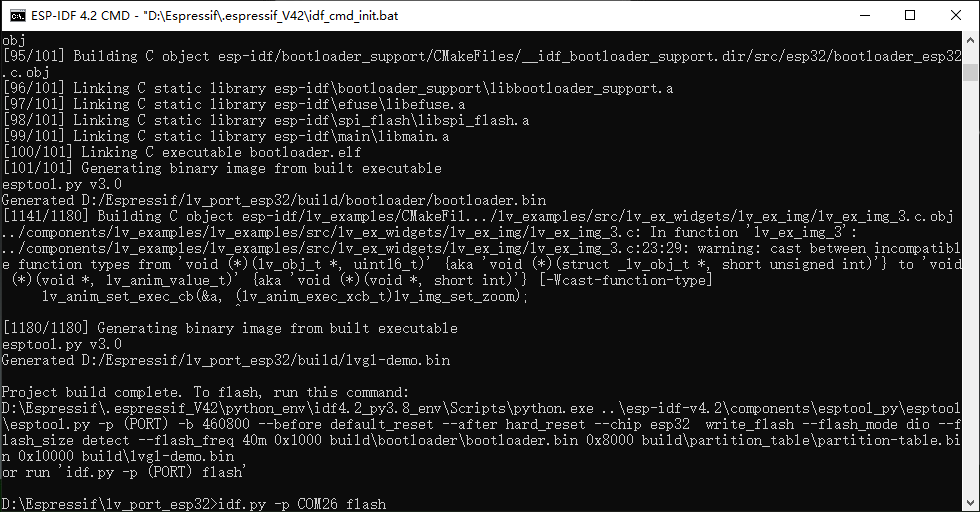

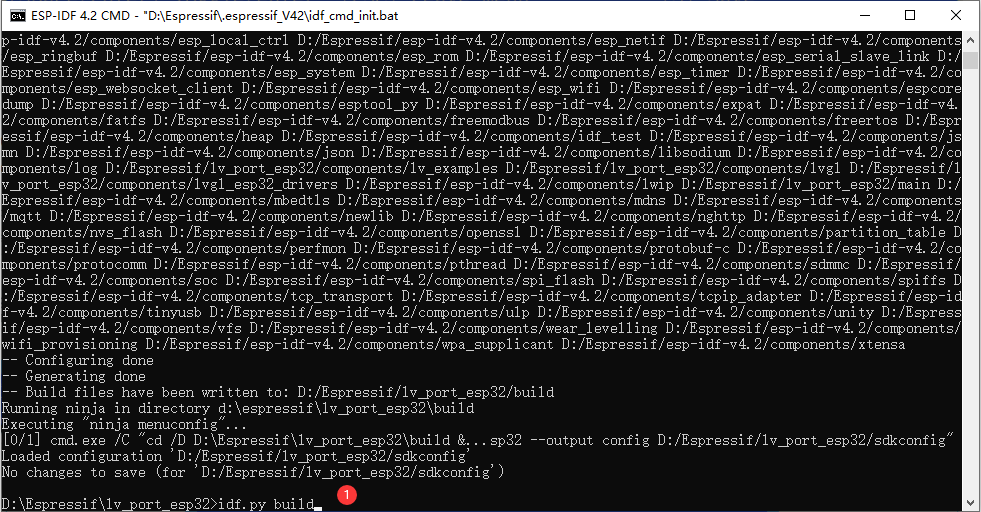

- 編譯工程：
idf.py build，
- 編譯成功后，根據自己
ESP32板子的埠，下載：idf.py -p COM26 flash，

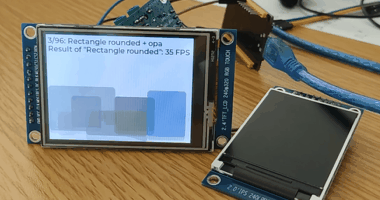

- 最后的運行顯示效果，

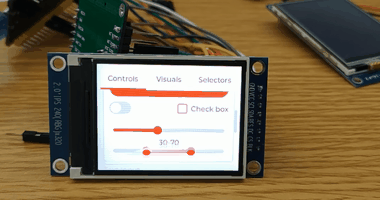

- ST7789，運行
Show demo widgets，
- ili9431，運行
Benchmark your system，
更多資源
LVGL官方在線檔案 - PC模擬器：PC模擬器
樂鑫 - LVGL圖形庫檔案：LVGL圖形庫
NXP GUI Guider 開發工具：GUI Guider
注意事項
- 該
Demo對ST7789的適配可能部分有誤，明明landscape應該是橫屏，而portiait應該是豎屏，到了ST7789卻全都反過來了， - 如果出現花屏，建議先嘗試降低SPI時鐘速率，再嘗試更改顯示方向，
- 該Demo的LCD驅動框架，沿用IDF的
lcd例程，可嘗試自行添加驅動，在最初點ST7789時遇到花屏問題遲遲不能解決，改動了驅動的配置原始碼后可正常顯示，不過后來發現之前導致花屏的原因，是Demo中把ST7789的橫豎屏方向搞反了而造成的， - 關于幀率，以下是在
40MHz-SPI下，運行Benchmark your system的測驗成績，不明意思，36FPS可能因為用了區域重繪吧， - 在我的
easyio驅動庫中，有對ESP32的SPI-雙緩沖環形DMA進行過整合，刷整屏的測驗成績為：
（刷提前解碼好的圖片，等待上一幀DMA發送完成前只有資料的轉移而無計算，單純的為了測驗SPI-環形DMA的效率）
80MHz 刷屏可達 53.5FPS，（理論最大值：80x1000x1000 / 320 /240 /2/8 = 65.1）
40MHz 刷屏可達 30.2FPS，（理論最大值：40x1000x1000 / 320 /240 /2/8 = 32.5） - 友情推薦一波自己為
ESP-IDF適配的開源驅動庫：ESP32驅動庫 - Easyio
