OpenCV-Python 影像全景拼接stitch及黑邊處理

OpenCV版本：4.5.3.56

演算法實作思路：

1. 影像拼接
2. 全景輪廓提取
3. 輪廓最小正矩形
4. 腐蝕處理
5. 裁剪

代碼實作：

import cv2
import numpy as np


def stitch(image):
    # 影像拼接
    # stitcher = cv2.createStitcher(False)  # OpenCV 3.X.X.X使用該方法
    stitcher = cv2.Stitcher_create(cv2.Stitcher_PANORAMA)  # OpenCV 4.X.X.X使用該方法，cv2.Stitcher_create()也可以
    status, pano = stitcher.stitch(image)

    # 黑邊處理
    if status == cv2.Stitcher_OK:
        # 全景圖輪廓提取
        stitched = cv2.copyMakeBorder(pano, 10, 10, 10, 10, cv2.BORDER_CONSTANT, (0, 0, 0))
        gray = cv2.cvtColor(stitched, cv2.COLOR_BGR2GRAY)
        thresh = cv2.threshold(gray, 0, 255, cv2.THRESH_BINARY)[1]
        cnts = cv2.findContours(thresh, cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_SIMPLE)[0]

        # 輪廓最小正矩形
        mask = np.zeros(thresh.shape, dtype="uint8")
        (x, y, w, h) = cv2.boundingRect(cnts[0])  # 取出list中的輪廓二值圖，型別為numpy.ndarray
        cv2.rectangle(mask, (x, y), (x + w, y + h), 255, -1)

        # 腐蝕處理，直到minRect的像素值都為0
        minRect = mask.copy()
        sub = mask.copy()
        while cv2.countNonZero(sub) > 0:
            minRect = cv2.erode(minRect, None)
            sub = cv2.subtract(minRect, thresh)

        # 提取minRect輪廓并裁剪
        cnts = cv2.findContours(minRect, cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_SIMPLE)[0]
        (x, y, w, h) = cv2.boundingRect(cnts[0])
        stitched = stitched[y:y + h, x:x + w]

        cv2.imshow('stitched', stitched)
        cv2.imwrite('stitched.jpg', stitched)
        cv2.waitKey(0)
        cv2.destroyAllWindows()
    else:
        print('影像匹配的特征點不足')


if __name__ == "__main__":
    image1 = cv2.imread('data/space1.jpg')
    image2 = cv2.imread('data/space2.jpg')
    image3 = cv2.imread('data/space3.jpg')
    image = image1, image2, image3
    stitch(image)

原圖：

影像拼接

# stitcher = cv2.createStitcher(False)  # OpenCV 3.X.X.X使用該方法
stitcher = cv2.Stitcher_create(cv2.Stitcher_PANORAMA)  # OpenCV 4.X.X.X使用該方法，cv2.Stitcher_create()也可以
status, pano = stitcher.stitch(image)

OpenCV-Python的stitch實作了影像拼接方法，在OpenCV 3.X.X.X系列版本中，使用cv2.createStitcher，在OpenCV 4.X.X.X系列版本中，使用cv2.Stitcher_create或者cv2.Stitcher_create，兩者用法一致，

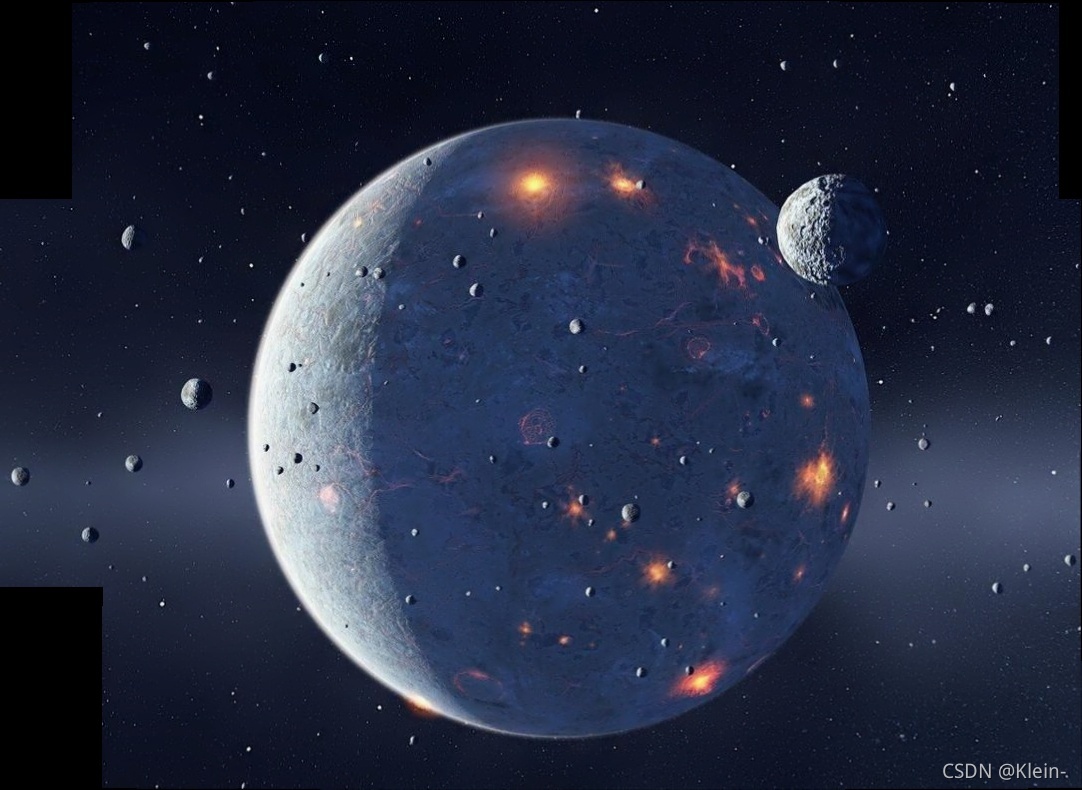

stitch有兩個回傳值，一個是status，表示是否拼接成功；另一個是pano，當影像匹配的特征點足夠時，拼接成功，回傳全景圖，當影像匹配的特征點不夠時，拼接失敗，回傳None，效果如下：

黑邊處理

全景圖拼接完成后，會出現影像邊界外的黑色像素(0)，使全景圖不完美，可采取如下方法去除黑邊：全景圖輪廓提取、輪廓最小正矩形、腐蝕處理，

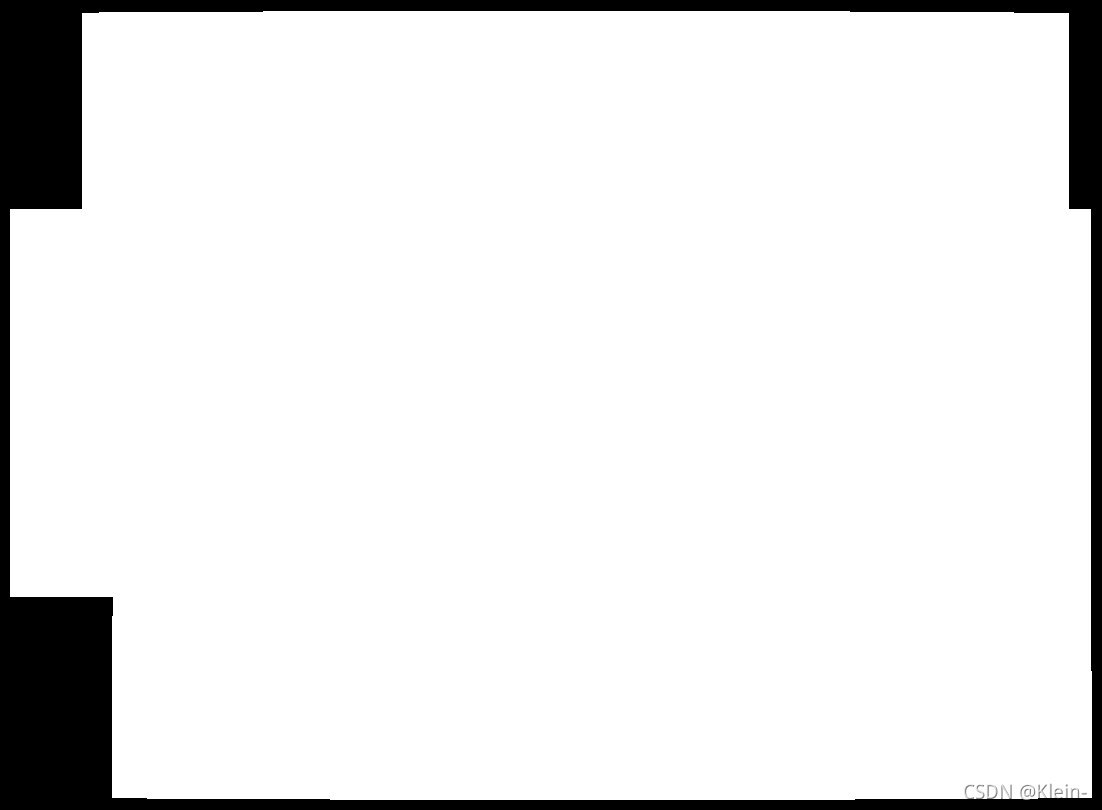

全景圖輪廓提取

# 全景圖輪廓提取
stitched = cv2.copyMakeBorder(pano, 10, 10, 10, 10, cv2.BORDER_CONSTANT, (0, 0, 0))
gray = cv2.cvtColor(stitched, cv2.COLOR_BGR2GRAY)
thresh = cv2.threshold(gray, 0, 255, cv2.THRESH_BINARY)[1]
cnts = cv2.findContours(thresh, cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_SIMPLE)[0]

輪廓最小正矩形

# 輪廓最小正矩形
mask = np.zeros(thresh.shape, dtype="uint8")
(x, y, w, h) = cv2.boundingRect(cnts[0])  # 取出list中的輪廓二值圖，型別為numpy.ndarray
cv2.rectangle(mask, (x, y), (x + w, y + h), 255, -1)

腐蝕處理

# 腐蝕處理，直到minRect的像素值都為0
minRect = mask.copy()
sub = mask.copy()
while cv2.countNonZero(sub) > 0:
    minRect = cv2.erode(minRect, None)
    sub = cv2.subtract(minRect, thresh)

創建了兩個mask副本：

• minRect，最小mask，將慢慢縮小尺寸，直到它可以放入全景圖的內部
• sub，判斷minRect是否全黑(0)

通過cv2.erode()腐蝕minRect，直到sub為全黑(0)，用類似動圖演示，上面為sub，下面為minRect：

全景圖
