摘要：開發物聯網設備時，常用MCU+物聯網模塊的硬體結構，HaaS510就是一款非常好的物聯網模塊，本文與大家分享HaaS510在成功上云基礎上，如何回應UART串口指令，

實驗目的：通過haas510接收上位機發來的串口指令，通過DEBUG串口顯示出來，

硬體：haas510 (2.0版本），USB串口

軟體：win7 x64，vscode

目錄

1.HaaS510板子上的串口有幾個？

2.接收串口指令并發送出去的原理

3.amp輕應用關于串口的使用方法

4.撰寫串口回應代碼

5.觀察運行效果

1.HaaS510板子上的串口有幾個？

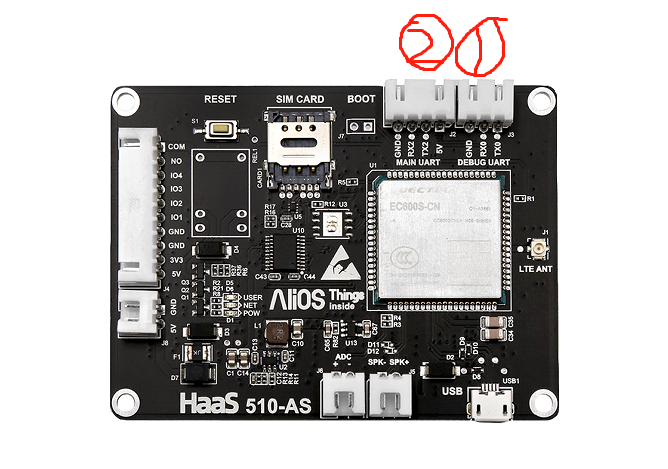

開發板上的串口有2個，分別是用戶串口MAIN UART和除錯串口DEBUG UART，

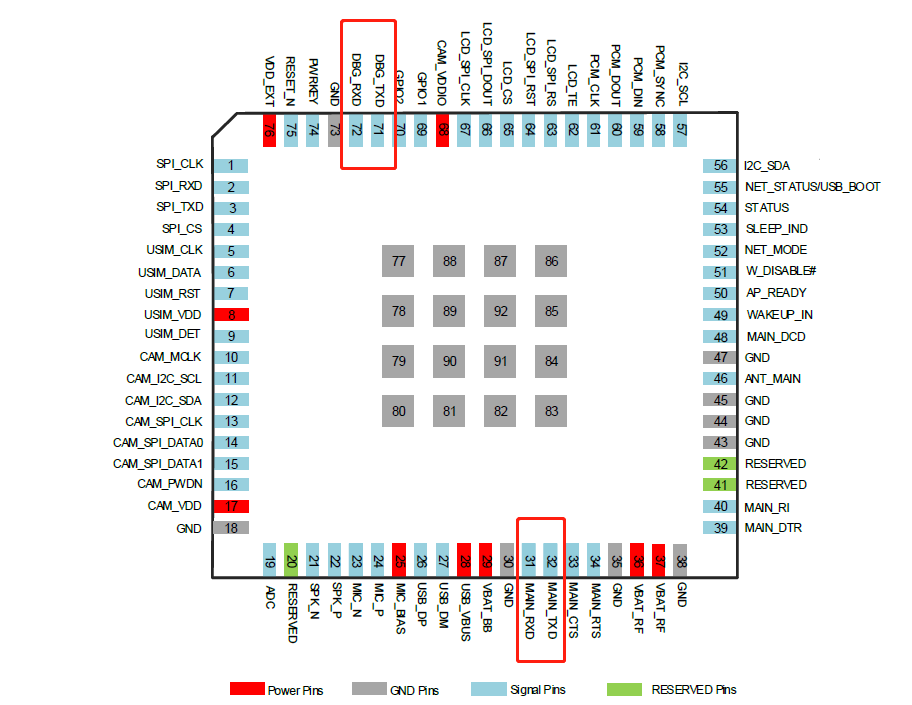

HaaS510是基于EC600S開發的，它對外引出的串口就是EC600S的串口，EC600S模塊對外引出的是郵票孔，此外還有底部的焊盤，如下圖紅框所示，EC600S模塊的引腳中，向外提供了2個串口，其中一個是除錯，另一個是用戶使用，

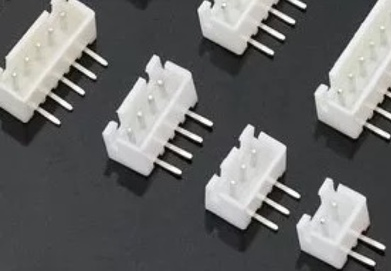

由于EC600S已經將必要的電路都封裝到了兼顧的金屬殼內，因此使用這兩個串口的話，僅僅需要將線引到相應的接線端子上，阿里云開發板采用的接線端子是XH2.54，

2.接收串口指令并發送出去的原理

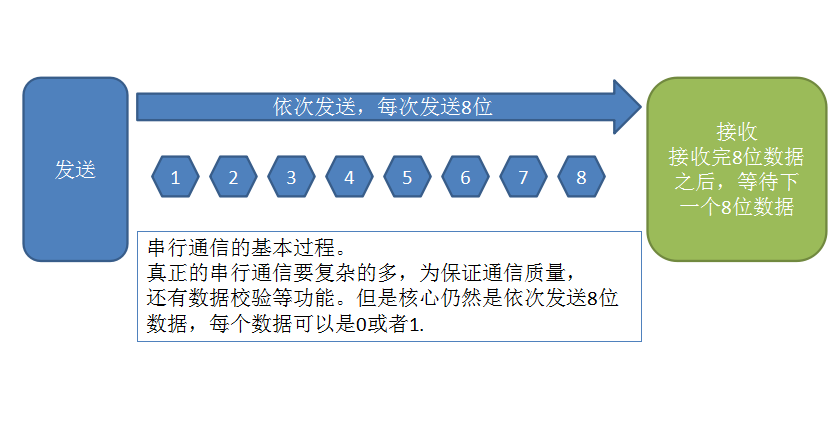

作者繪制了一個簡圖，用來說明串行通信的基本程序，在不同的MCU編程時，代碼不盡相同，但是核心的內容都是一樣的，就是依次接收，接收的時候有緩沖區，緩沖區滿了會有中斷，中斷之后就要回應，可能還會有資料校驗等內容，往往一串字串的接收和處理就需要幾十行的代碼來完成，

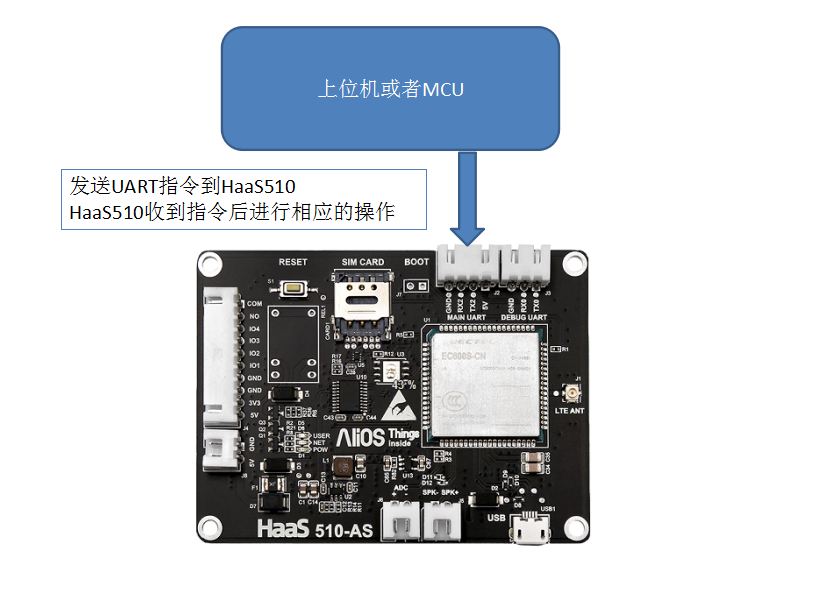

本實驗的目的是為了實作HaaS510接收上位機發來的指令，接收到指令之后，我們就可以對這些指令進行決議，或者作為資料上傳到物聯網平臺，為了觀察到資料是否接收正確，我們采取的方式是接收之后再通過串口發送出來，假如發來的收到的相同，那么就證明實驗成功，

3.amp輕應用關于串口的使用方法

使用“低代碼”開發的我們當然不愿意用過多的陳述句來搞定一個古老的串口，

HaaS團隊已經幫我們做好了，

就用JavaScript，

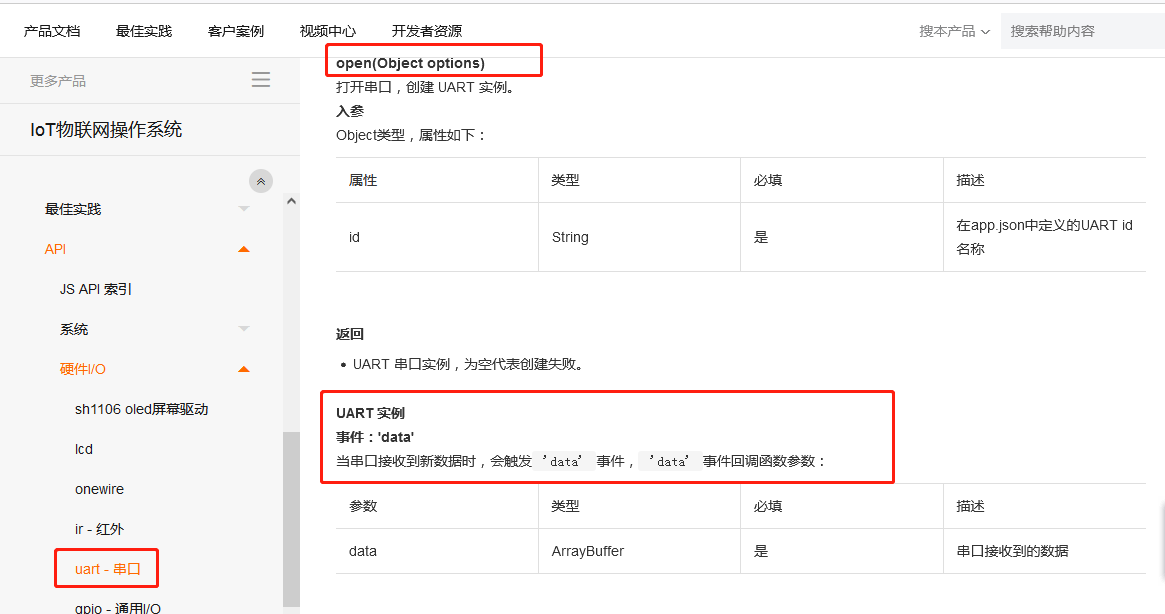

官方API幫助檔案連接是

uart - 串口https://help.aliyun.com/document_detail/268752.html

由于JavaScript語言是采用事件驅動的機制來回應用戶操作的，阿里云已經幫我們將UART時間與底層驅動除錯好了，

所以，我們就可以通過非常簡單的JavaScript陳述句，回應上位機或者其他MCU發來的串口指令事件，就可以實作復雜的串行通信程序，

在HaaS中，這個事件的名字是“data”，名如其事，串口上傳遞的的確是“data”，

對該事件進行編程的參考操作是：

4.撰寫串口回應代碼

本實驗的目的是通過haas510接收上位機發來的串口指令，通過DEBUG串口顯示出來，

我們在一個HaaS510成功上云并且上報屬性的例程基礎上進行除錯，這樣便于下一步將串口接收的資料上云，

代碼如下：

var iot = require('iot');
var network = require('network');
var uart = require('uart');
var net = network.openNetWorkClient();
/* 設備三元組資訊獲取請參考common目錄下的iot組件說明 */
var productKey = 'gcXXXXXvu2';
var deviceName = 'cewSSSSS001';
var deviceSecret = 'ee213aSSSSSSSSSadcdedb3a9';
// 構建物聯網連接實體
var device;
var lightSwitch = 0;


  // 打開用戶串口，在HaaS中，用戶串口號是UART2
  var serial = uart.open({
    id: 'UART2'
  });

  var msgbuf = [97, 98, 99, 100];

  function ArrayToString(fileData) {
    var dataString = "";
    for (var i = 0; i < fileData.length; i++) {
      dataString += String.fromCharCode(fileData[i]);
    }
    return dataString;
  }

//net.on用來使用三元組資料連接物聯網平臺，核心是實作了一個MQTT客戶端
net.on('connect', function () {
    device = iot.device({
        productKey: productKey,
        deviceName: deviceName,
        deviceSecret: deviceSecret,
        region: 'cn-shanghai',
        success: function () {
            console.log('iot: [success] connect');
        },
        fail: function () {
            console.log('iot: [failed] connect');
        }
    });
})
//定時程式，這個程式實作的是5秒鐘定時，每次都翻轉主燈開關的狀態，向用戶串口發送一個陣列資料
//再將主燈開關狀態發送到物聯網平臺
setInterval(function () {
    lightSwitch = 1 - lightSwitch;

    // user uart send data
    serial.write(msgbuf);


/* 錯誤示范   iot.postProps({
                       payload: {LightSwitch:'0'}
                    })*/
/*正確示范，要想發送屬性，就得使用stringify才行*/
    device.postProps(
        JSON.stringify({
            LightSwitch: lightSwitch
        })
    );

  }, 5000);


// serial.on用于回應串口資料接收事件，用戶串口接收啥，就通過除錯串口發送啥，
//注意，兩個串口不是同一個，
serial.on('data', function(data) {
  console.log('uart receive data is ' + ArrayToString(data));
});

5.觀察運行效果

我們想實作的效果是在設備上云在線基礎上，接收上位機或者MCU發來的串口指令，

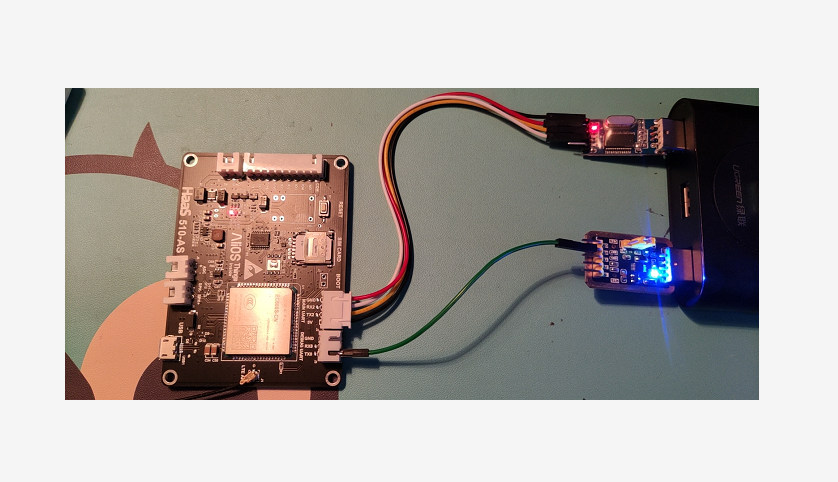

首先將硬體與電腦連接，在此我們使用2個串口，

然后燒錄程式，燒錄的方法請參考文章

阿里云開發板vscode開發環境搭建https://blog.csdn.net/youngwah292/article/details/120356887?spm=1001.2014.3001.5501

打開物聯網平臺，查看設備是否在線

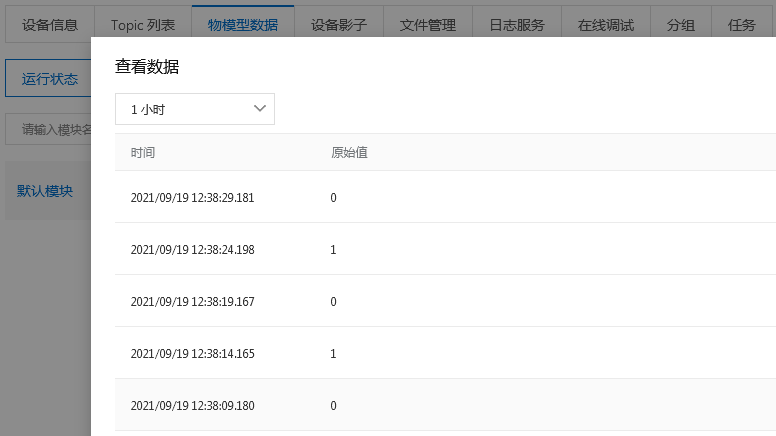

再觀察是否間隔5秒鐘上報屬性，發現是可以正常上報屬性的，

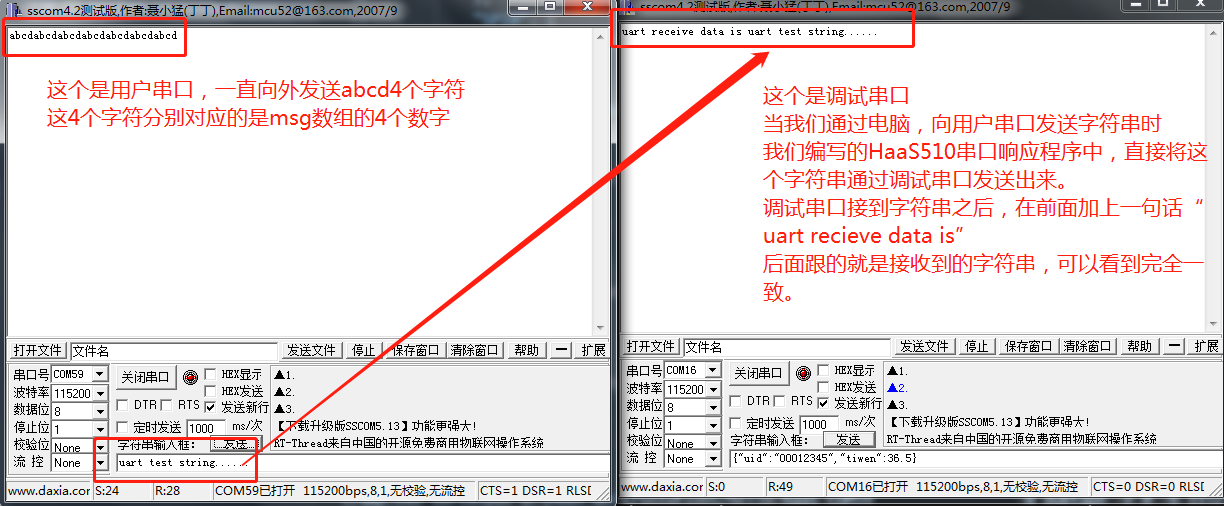

接下來打開2個串口助理，分別對應用戶串口和除錯串口，經過實驗發現，達到了想要的效果，接收的資訊完整、準確，

核心的代碼其實只有一句話，就這樣一句話，就能夠實作HaaS510時刻盯著用戶串口上的資料，一旦有資料，就發送出來，

serial.on('data', function(data) {
  console.log('uart receive data is ' + ArrayToString(data));

});

在工程應用中，使用串口外接物聯網模塊的結構非常常見，公司原有的硬體工程師可以專注于硬體功能的研發，設備上云的時候，只需要外接一塊物聯網模塊就行了，需要在云上發送什么資料，直接通過串口將指令發送出去，

這種結構的物聯網設備有一個缺點，就是結構松散，可靠性不是特別高，例如用AT指令形式的物聯網模塊，操作起來需要多個步驟才能上云，如果要上報屬性，需要經過復雜的字串運算才能獲得云端設定所需的效果，

而是用HaaS510就可以彌補這個缺點，HaaS510只需幾個陳述句就能實作設備上云，

今天我們又學到了使用1個陳述句就能實作串口指令的接收，HaaS的簡便性體現的更加明顯，

下一步，我們將實作串口獲取的資料直接報送到云平臺，
