MS2351M 100MHz~2500MHz 45dB 動態范圍的RF檢測器/控制器

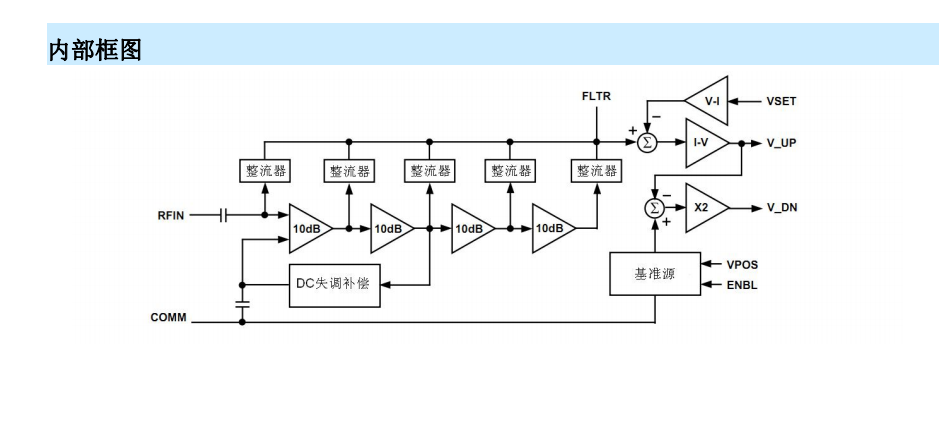

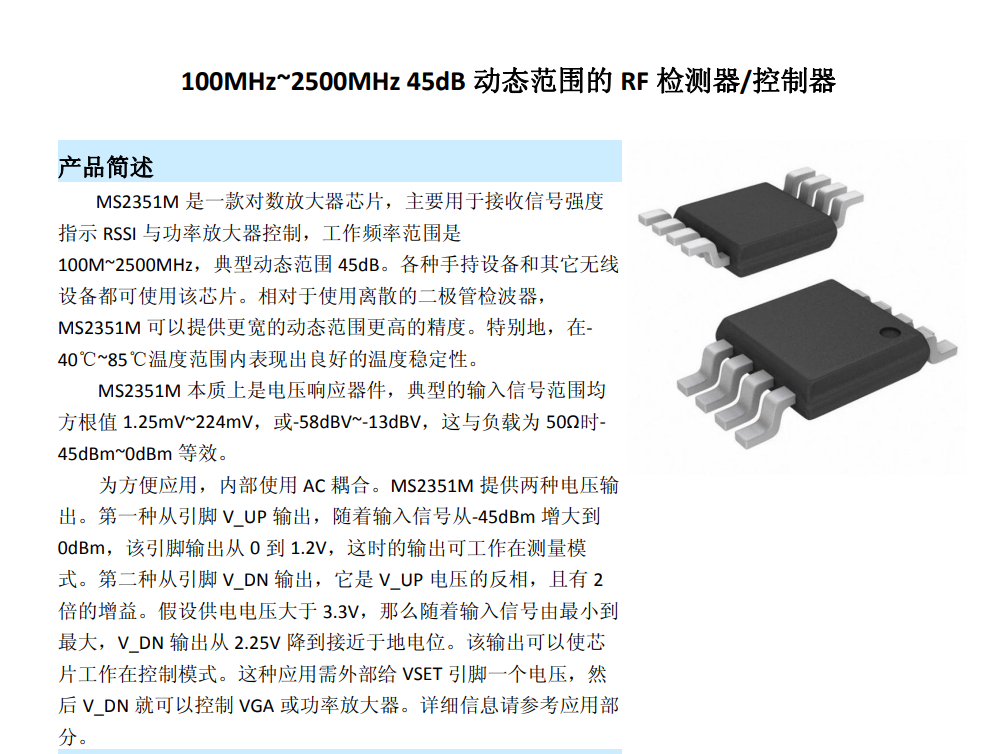

MS2351M是瑞盟科技一款對數放大器芯片， 主要用于接收信號強度指示RSSI與功率放大器控制， 作業頻率范圍是100M~2500MHz， 典型動態范圍45dB， 各種手持設備和其它無線設備都可使用該芯片， 相對于使用離散的二極管檢波器，MS2351M可以提供更寬的動態范圍更高的精度，特別地， 在-40℃~85℃溫度范圍內表現出良好的溫度溫定性，
MS2351M本質上是電壓回應器件， 典型的輸入信號范圍均方根值1.25mV~224mV， 或-58dBV~-13dBV， 這與負載為50Ω時-45dBm~0dBm等效，

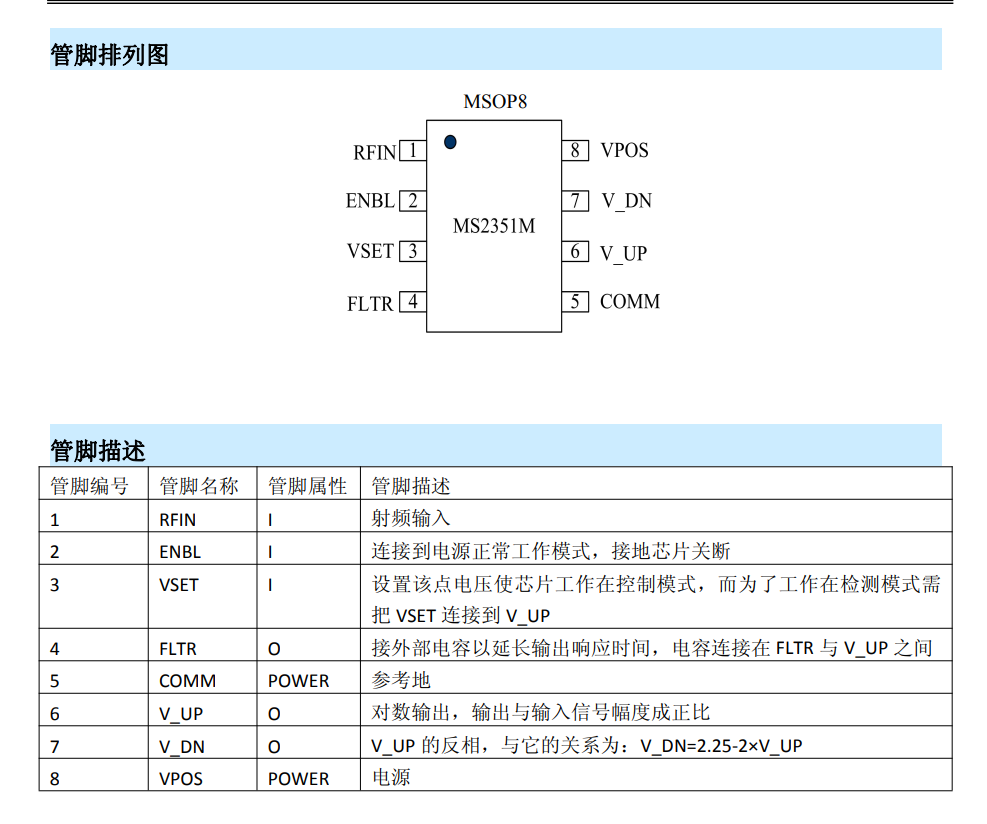

為方便應用， 內部使用AC耦合，MS2351M提供兩種電壓輸出， 第一種從引腳V_UP輸出， 隨著輸入信號從-45dBm增大到0dBm， 該引腳輸出從0到1.2V， 這時的輸出可作業在測量模式， 第二種從引腳V_DN輸出， 它是V_UP電壓的反相， 且有2倍的增益， 假設供電電壓大于3.3V， 那么隨著輸入信號由最小到最大， V_DN輸出從2.25V降到接近于地電位， 該輸出可以使芯片作業在控制模式， 這種應用需外部給VSET引腳一個電壓， 然后V_DN就可以控制VGA或功率放大器，

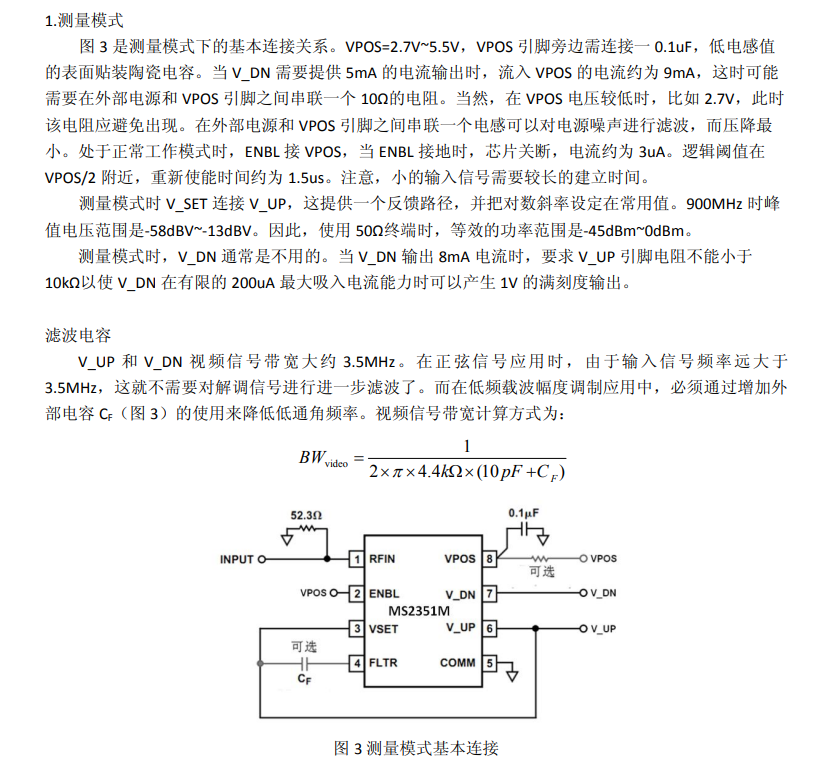

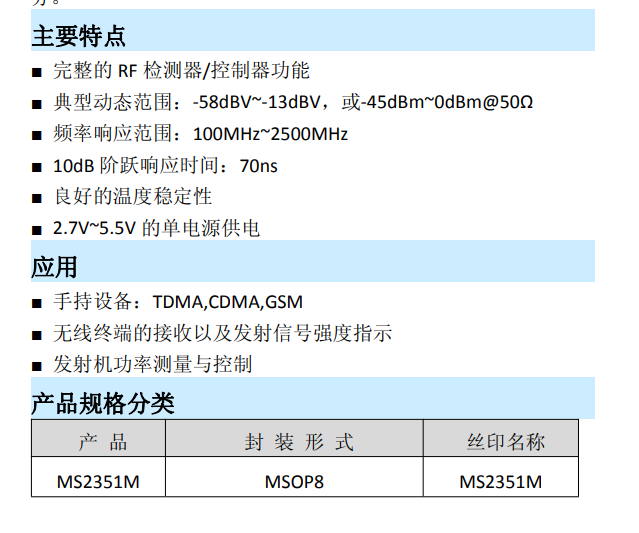

主要特點：
完整的 RF 檢測器/控制器功能
典型動態范圍：-58dBV~-13dBV，或-45dBm~0dBm@50Ω
頻率回應范圍：100MHz~2500MHz
10dB 階躍回應時間：70ns
良好的溫度穩定性
2.7V~5.5V 的單電源供電
應用：
手持設備：TDMA,CDMA,GSM
無線終端的接收以及發射信號強度指示
發射機功率測量與控制

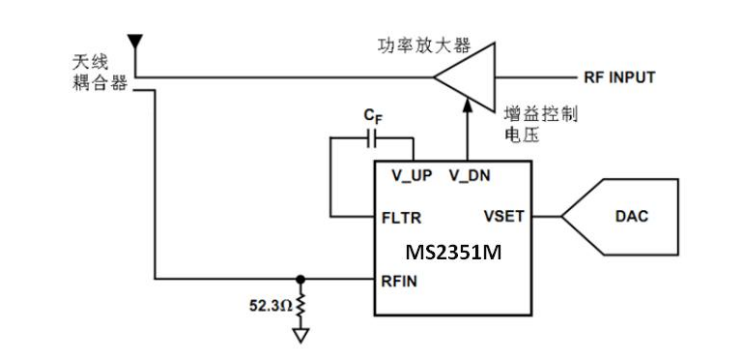

無線設備很多情況下需要對發射功率的增益做控制，因此首先需要檢測功率，然后將這個檢測到功率反饋給控制系統以形成倍訓控制，之前在檢波器芯片市場上多以美系品牌為主，現在我們國產品牌瑞盟電子也推出了其對數放大器芯片MS2351M，它有兩種主要的作業模式，測量模式和控制模式，當MS2351M作業于控制模式時基本的連接方式如下圖所示:
在該控制系統作業時，我們從耦合器獲得檢波器的輸入信號，在檢波器內部，該電平與MCU等控制模塊輸出的DAC的電平Vset做比較，如果耦合信號電平超過Vset電壓時，V-DN減小，使得功率放大器的輸出也減小，最終使得耦合信號產生電平與Vset達到平衡，
在這個應用程序中，有幾點需要特別注意，
一：V_UP與FLTR之間的電容Cf的選擇，該值需要平衡控制系統的穩定性和回應速度，越大越穩定，但是回應時間越慢，因此通常我們會選一個使得控制系統穩定的最小值，
二：該檢波器回應的是電壓不是功率，因此對于不同調制信號其回應也是不同的，即回應函式圖中的截距不同，比如對于均分根功率相同的非調制正弦信號和CDMA信號，CDMA信號的輸出電平要低3dB以上
三：在操作時，必須帶上防靜電腕帶，注意靜電防護
