ACL 訪問控制串列
功能：
1.訪問限制 ----在路由器流量進或出的介面上匹配流量，之后對其進行限制
2.定義感興趣流量
ACL 簡介:
1.自上而下，逐一匹配，上條匹配按上條執行，不在查看下條
2.ACL 串列的呼叫分為in（先匹配ACL再查看路由）和out（先查看路由，再匹配ACL）
3.必須滿足金字塔形結構
4.ACL 分為 標準 ACL 和 擴展 ACL
5.（在cisco中末尾隱含拒絕所有 ；在華為設備中若沒有匹配到ACL 則執行默認處理）
ACL的分類
標準ACL ： 關注 源IP 地址 ，在使用時盡量靠近目標
擴展ACL： 關注 源 IP 、 目標IP、 協議， 在使用時盡量靠近源（不能再源之上，ACL不能過濾自身產生的流 量）
ACL 部署：ACL 中匹配后綴引數為通配符 0代表固定位 1代表任意位
INTEGER<2000-2999>標準ACL使用的 -----一個編號是一張表
INTEGER<3000-3999> 擴展ACL使用的

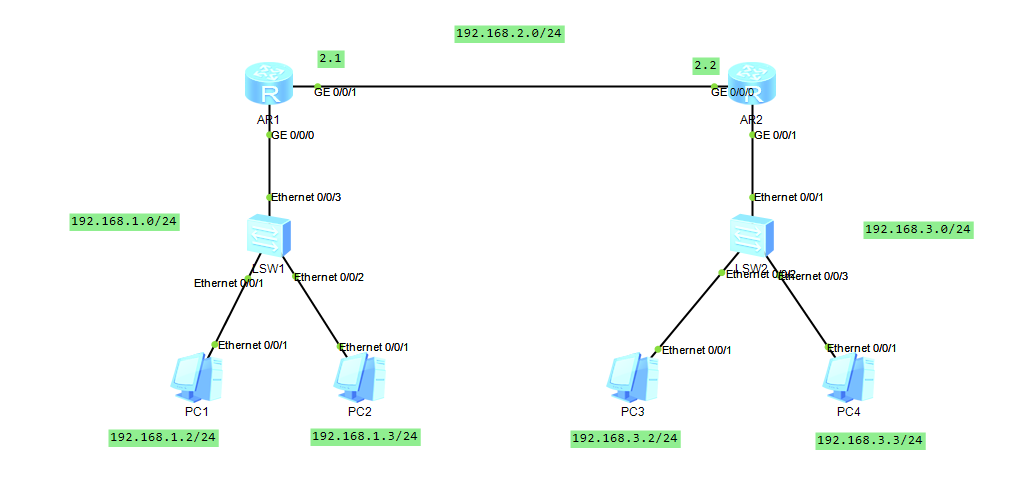

實作：pc1不能訪問pc3和pc4，pc2可以訪問pc3和pc4

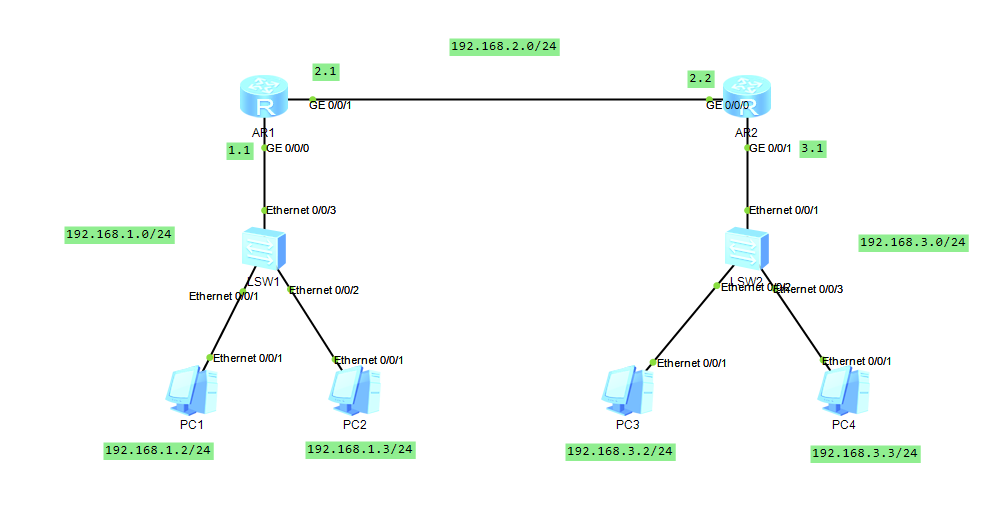

R1配置靜態路由
[r1]int g 0/0/0
[r1-GigabitEthernet0/0/0]ip add 192.168.1.1
[r1]int g 0/0/1
[r1-GigabitEthernet0/0/1]ip add 192.168.2.1 24
[r1]ip route-stat 192.168.3.0 24 192.168.2.2
R2配置靜態路由
[r2]int g 0/0/1
[r2-GigabitEthernet0/0/1]ip add 192.168.3.1 24
[r2]int g 0/0/0
[r2-GigabitEthernet0/0/0]ip add 192.168.2.2 24
[r2]ip route-static 192.168.1.0 24 192.168.2.1

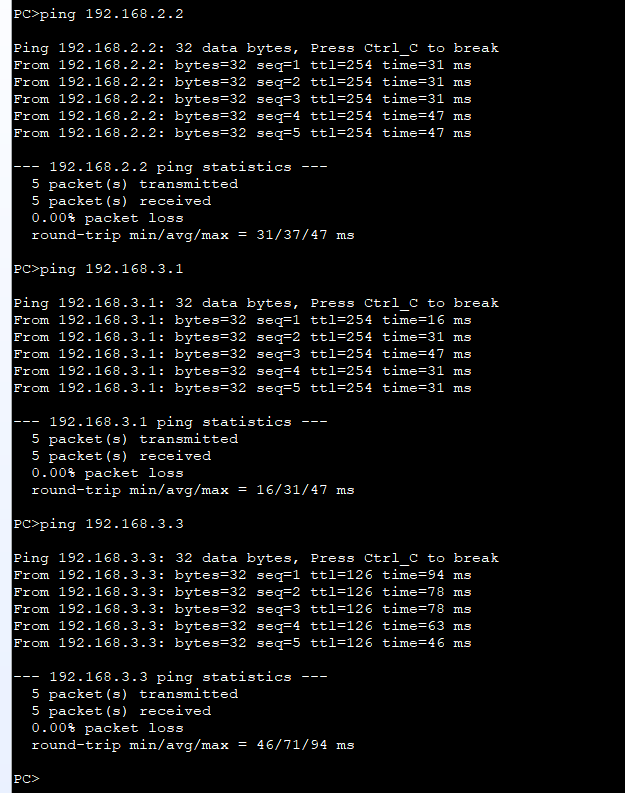

給pc配上ip和網關,使用pc1測驗互通性
ping 192.168.2.2
ping 192.168.3.1
ping 192.168.3.3
使用pc2測驗互通性
ping 192.168.3.2
ping 192.168.3.3
設定ACL,因為是標準ACL所以，需要盡量靠近目標，所以需要在R2路由器上配置
[r2]acl 2000 `創建編號為2000的ACL`
[r2-acl-basic-2000]rule deny source 192.168.1.2 0.0.0.0 `拒絕1.2這個ip`
注：ACL使用的是通配符，OSPF使用的是反掩碼；區別在于通配符可以0和1穿插,類似下面
[r2-acl-basic-2000]rule deny source 192.168.1.2 0.255.0.255
拒絕一個地址范圍
[r2-acl-basic-2000]rule deny source 192.168.1.2 0.0.0.255
默認以5為步調增加需要，便于插入規則
允許192.168.1.3這個地址訪問，因為是自上而下執行，所以我們需要寫到rule 10 前面，要不然就會被拒絕訪問
[r2-acl-basic-2000]rule 9 permit source 192.168.1.3 0
注意：ACL在定制完成后，必須到介面上進行呼叫才能生效作業
[r2]int GigabitEthernet 0/0/1
[r2-GigabitEthernet0/0/1]traffic-filter ?
inbound Apply ACL to the inbound direction of the interface `入向`
outbound Apply ACL to the outbound direction of the interface `出向`
[r2-GigabitEthernet0/0/1]traffic-filter outbound acl 2000

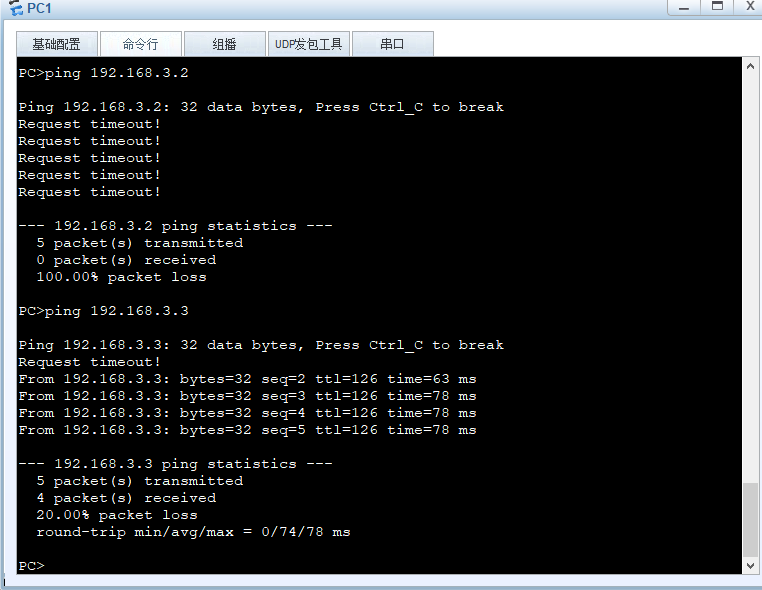

規則寫好了可以測驗了，先使用PC1測驗

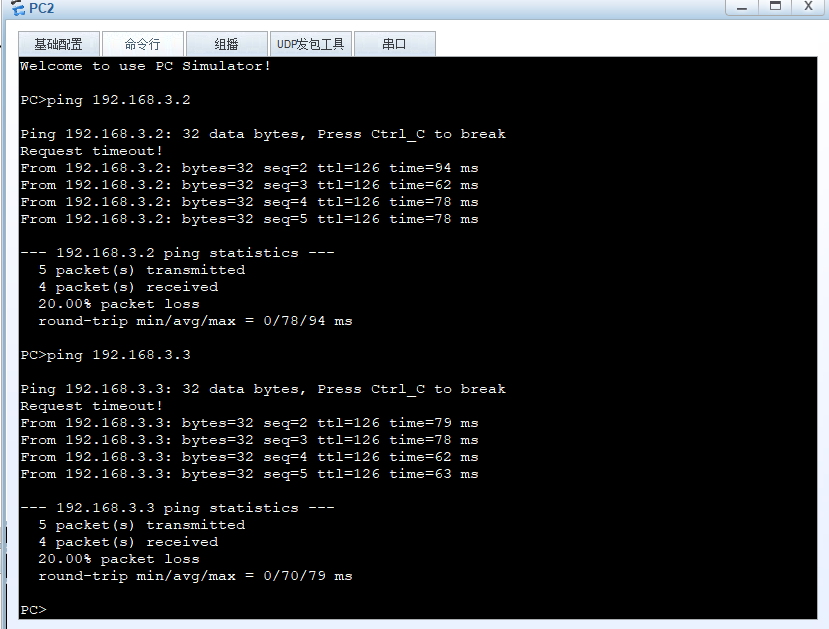

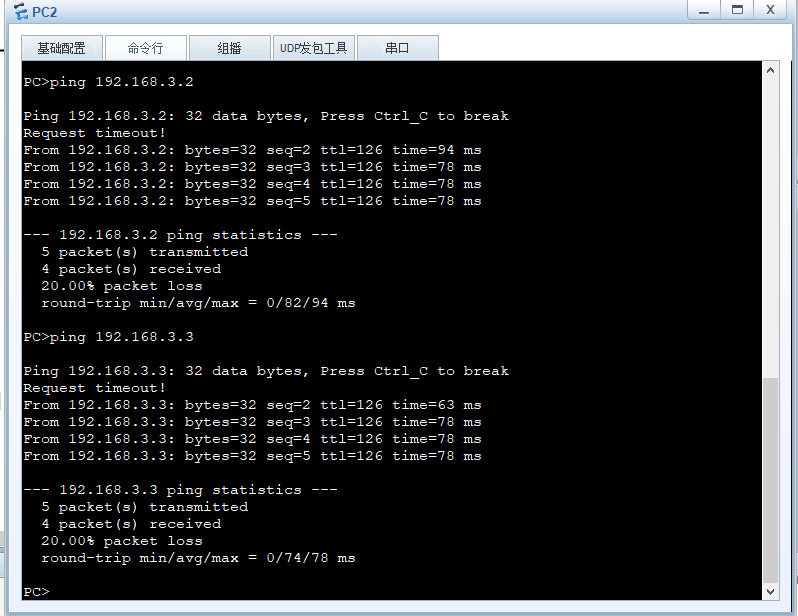

使用PC2測驗
實作：pc1不能訪問pc3但是可以訪問pc4，pc2可以正常訪問(這個時候就必須使用擴展ACL來實作了)
我們先把剛剛我們設定的acl洗掉
[r2-acl-basic-2000]undo rule 5
[r2-acl-basic-2000]undo rule 9
[r2-acl-basic-2000]undo rule 10
[r2-acl-basic-2000]undo rule 15
因為是擴展ACL所以我們需要在靠近源的地方設定，所以我們需要在R1上設定,根據華為的默認特性所以我們只需要設定拒絕權限就行了
[r1]acl 3000
[r1-acl-adv-3000]rule deny ip source 192.168.1.2 0 destination 192.168.3.2 0
deny：拒絕 permit：允許
ip：協議
source：源
destination：目標
在介面上呼叫
[r1]int g 0/0/0
[r1-GigabitEthernet0/0/0]traffic-filter inbound acl 3000
使用pc1測驗

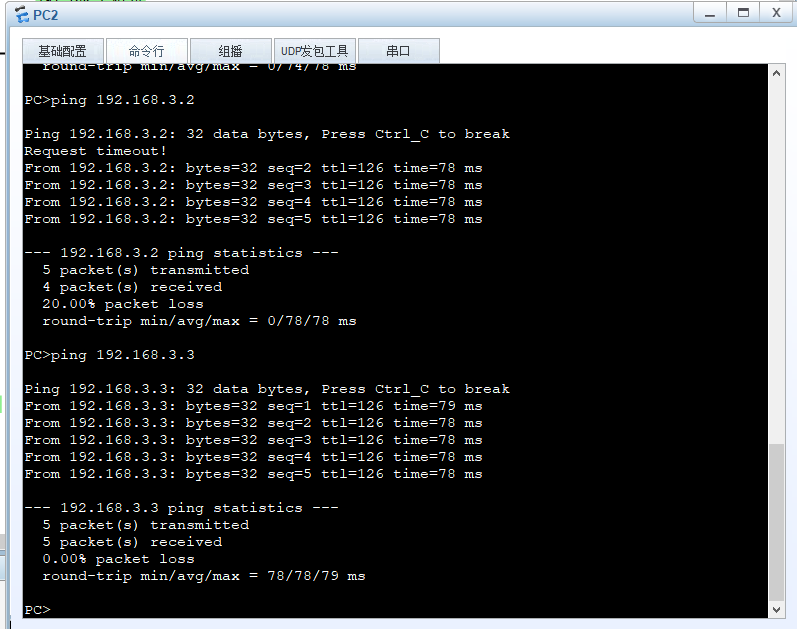

使用pc2測驗
實作：設定192.168.2.1 不能ping 192.168.2.2,但是192.168.2.2可以ping 192.168.2.1
[r2]acl 3000
[r2-acl-adv-3000]rule deny icmp source 192.168.2.1 0 destination 192.168.2.2 0 i
cmp-type echo
[r2]int GigabitEthernet 0/0/0
[r2-GigabitEthernet0/0/0]traffic-filter inbound acl 3000
測驗
實作：R1遠程登錄R2（因為華為的pc不能使用遠程登錄，所以用路由器測驗）
telnet遠程登錄：基于tcp下的23號埠進行；
條件：
1.登錄與登錄設備間可以正常通訊
2.被登錄設備開啟遠程登錄服務
配置登錄用的賬號和密碼
[r2]aaa
[r2-aaa]local-user ppx password cipher 123456 `賬號、密碼`
[r2-aaa]local-user ppx service-type telnet `該賬號的功能`
[r2-aaa]local-user ppx privilege level ?
INTEGER<0-15> Level value
[r2-aaa]local-user ppx privilege level 15 `設定用戶具有的權限，15是最大權限`
[r2]user-interface vty 0 4 `虛擬登錄介面`
[r2-ui-vty0-4]authentication-mode aaa `呼叫認證`
拒絕R1遠程登錄R2
[r2]acl 3000
[r2-acl-adv-3000]rule deny tcp source 192.168.2.1 0.0.0.0 destination 192.168.2.2 0 destination-port eq 23
[r2]int g 0/0/0
[r2-GigabitEthernet0/0/0]traffic-filter inbound acl 3000
