內容

效果

步驟

1. 添加hw_timer.c檔案
2. 使用函式hw_timer_init(0,1);初始化硬體定時器
3. 定義中斷回呼函式
4. 注冊回呼函式
5. 設定定時器引數

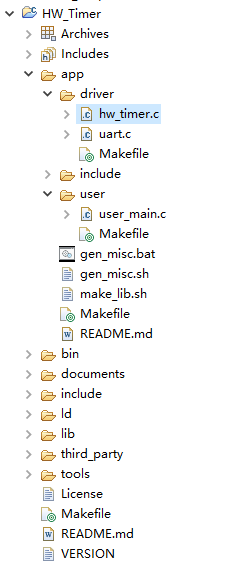

添加hw_timer.c檔案

hw_timer_init函式

作用：初始化硬體定時器
【引數1：中斷源】

• FRC1_SOURCE==0
• NMI_SOURCE=1

【引數2：是否重復】

• 重復：1
• 不重復：0

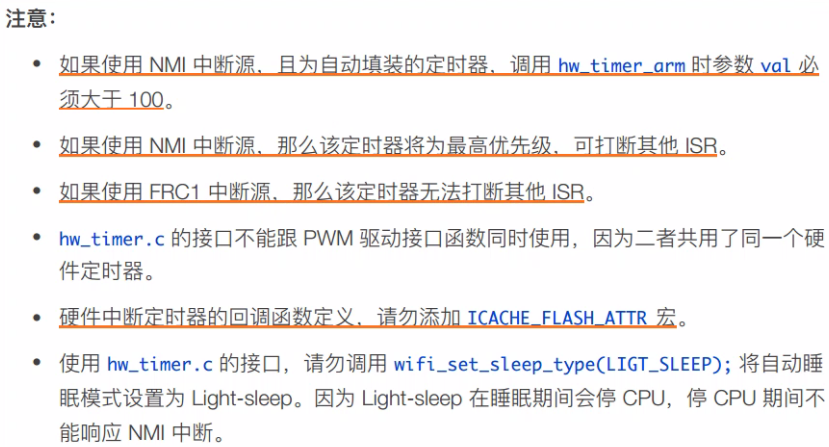

中斷源選擇

代碼

頭檔案

#include "ets_sys.h"

#include "osapi.h"
#include "user_interface.h"

#include "driver/uart.h"

宏定義

#define		ProjectName		"HW_Timer"		// 工程名宏定義

全域變數

u8 F_LED = 0;	// LED狀態標志位

延時函式delay_ms

void ICACHE_FLASH_ATTR delay_ms(u32 C_time)
{
	for(;C_time>0;C_time--)
		os_delay_us(1000);

}

LED初始化函式LED_init

void ICACHE_FLASH_ATTR LED_init(void)
{
	//選擇GPIO4的功能
	PIN_FUNC_SELECT(PERIPHS_IO_MUX_GPIO4_U, FUNC_GPIO4);
	//設定GPIO4的電平
	GPIO_OUTPUT_SET(GPIO_ID_PIN(4),1);

}

硬體定時器回呼函式HW_Timer_cb

void HW_Timer_cb(void)
{
	F_LED = !F_LED;
	GPIO_OUTPUT_SET(GPIO_ID_PIN(4),F_LED);			//LED狀態翻轉

	os_printf("\r\n-----HW_Timer_INT-----\r\n");	//進入定時器函式標志

}

硬體定時器初始化函式HW_Timer_init

void HW_Timer_init(void)
{
    // 硬體定時器初始化【FRC1_SOURCE==0、NMI_SOURCE=1】
	hw_timer_init(0,1);					//初始化硬體定時器【引數1：中斷源】【引數2：是否重復】
	hw_timer_set_func(HW_Timer_cb);	//注冊回呼函式
	hw_timer_arm(500000);				//設定定時器引數（單位us，引數必須<=1,677,721）

}

user_init

void ICACHE_FLASH_ATTR user_init(void)
{
	uart_init(115200,115200);	// 初始化串口波特率
	os_delay_us(10000);			// 等待串口穩定
	os_printf("\r\n=================================================\r\n");
	os_printf("\t Project:\t%s\r\n", ProjectName);
	os_printf("\t SDK version:\t%s", system_get_sdk_version());
	os_printf("\r\n=================================================\r\n");

	LED_init();		// LED初始化

	HW_Timer_init();
}

其他

/******************************************************************************
 * FunctionName : user_rf_cal_sector_set
 * Description  : SDK just reversed 4 sectors, used for rf init data and paramters.
 *                We add this function to force users to set rf cal sector, since
 *                we don't know which sector is free in user's application.
 *                sector map for last several sectors : ABCCC
 *                A : rf cal
 *                B : rf init data
 *                C : sdk parameters
 * Parameters   : none
 * Returns      : rf cal sector
*******************************************************************************/
uint32 ICACHE_FLASH_ATTR
user_rf_cal_sector_set(void)
{
    enum flash_size_map size_map = system_get_flash_size_map();
    uint32 rf_cal_sec = 0;

    switch (size_map) {
        case FLASH_SIZE_4M_MAP_256_256:
            rf_cal_sec = 128 - 5;
            break;

        case FLASH_SIZE_8M_MAP_512_512:
            rf_cal_sec = 256 - 5;
            break;

        case FLASH_SIZE_16M_MAP_512_512:
            rf_cal_sec = 512 - 5;
            break;
        case FLASH_SIZE_16M_MAP_1024_1024:
            rf_cal_sec = 512 - 5;
            break;

        case FLASH_SIZE_32M_MAP_512_512:
            rf_cal_sec = 1024 - 5;
            break;
        case FLASH_SIZE_32M_MAP_1024_1024:
            rf_cal_sec = 1024 - 5;
            break;

        case FLASH_SIZE_64M_MAP_1024_1024:
            rf_cal_sec = 2048 - 5;
            break;
        case FLASH_SIZE_128M_MAP_1024_1024:
            rf_cal_sec = 4096 - 5;
            break;
        default:
            rf_cal_sec = 0;
            break;
    }

    return rf_cal_sec;
}



void ICACHE_FLASH_ATTR
user_rf_pre_init(void)
{
}

總結框架

需要更改的引數

• 中斷源、是否重復
• 定時時長

要點

• 回呼函式名和注冊回呼函式中的回呼函式名一致

void HW_Timer_cb(void)
{
	.......			//到達指定時間，完成的功能
}

void HW_Timer_init(void)
{
    // 硬體定時器初始化【FRC1_SOURCE==0、NMI_SOURCE=1】
	hw_timer_init(0,1);					//初始化硬體定時器【引數1：中斷源】【引數2：是否重復】
	hw_timer_set_func(HW_Timer_cb);		//注冊回呼函式
	hw_timer_arm(500000);				//設定定時器引數（單位us，引數必須<=1,677,721）

}
