VLAN 虛擬局域網

劃分vlan的步驟

trunk干道

配置

?

VLAN 配置

trunk 干道配置

AR1 配置

配置dhcp

pc獲取ip并測驗

VLAN 虛擬局域網

交換機和路由器協同作業后，將一個廣播域邏輯的切分為多個廣播域；

VLAN是什么？

根據VLAN的特點可知，一個VLAN內部的廣播和單播流量都不會轉發到其他VLAN中，從而有助于控制流量、減少設備投資、簡化網路管理、提高網路的安全性， VLAN除了能將網路劃分為多個廣播域，從而有效地控制廣播風暴的發生，以及使網路的拓撲結構變得非常靈活的優點外，還可以用于控制網路中不同部門、不同站點之間的互相訪問，

劃分vlan的原因：

(1)分隔埠，即便在同一個交換機上，處于不同VLAN的埠也是不能通信的，這樣一個物理的交換機可以當作多個邏輯的交換機使用，

(2)網路安全，一個交換機一個廣播域不安全，所以劃分為多個廣播域，

(3)靈活管理，更改用戶所屬的網路不必換埠和連線，只更改軟體配置就可以了，

劃分vlan的步驟

1. 交換機上創建vlan
2. 將交換機上的介面劃分到對應vlan里去
3. trunk干道（打標簽 不同vlan的不能通信）
4. VLAN間路由-路由器子介面（單臂路由）

命令

1、創建vlan

創建單個vlan vlan 2 創建vlan 2

創建多個vlan vlan batch 2 to 10 創建vlan 2 到vlan 10

創建多個vlan vlan batch 2 10 創建vlan 2 和vlan 10

創建多個vlan vlan bathc 2 to 10 11 創建vlan 2 到 vlan 10 和vlan 11

description 描述 vlan 的描述（比如當前屬于哪個埠）

2、介面劃分

單個介面劃分

int g 0/0/0 進入對應介面

port link-type access 修改介面模式為access（接入模式）

port default vlan 2 將介面劃入vlan 2 中

批量劃分

不用進入介面

port-group group-member g 0/0/0 to g 0/0/4

port link-type access

port default vlan 3 將0-4介面劃入vlan 3

3、trunk 干道 （介面兩端都要配置）

int g 0/0/0

port link-type trunk 修改介面模式為trunk

port trunk allow-pass vlan all 允許所有vlan通過

int g 0/0/1

port link-type trunk 修改介面模式為trunk

port trunk allow-pass vlan 2 to 4 允許vlan 2 到 4 通過

4、vlan間路由（單臂路由）

流量去向路由器的介面一定是trunk

在一個物理介面上配置多個虛擬介面來識別和標記不同流量，為不同網段擔任網關進行路由作業，

虛擬介面通過標簽區分流量，

命令

int g 0/0/1.1 .1表示創建子介面1

dot1q termination vid 2 定義該介面識別和標記的vid

arp broadcast enable 開啟arp應答 （華為設備默認不進行arp應答，所以開啟該功能）

ip address 192.168.1.254 24 配置介面ip （該網段的網關ip）

子介面2

int g 0/0/1.2

dot1q termination vid 3

arp broadcast enable

ip address 192.168.2.254 24

trunk干道

---中繼干道 （可用于交換機與交換機，也可用于交換機與路由）

不屬于任何一個vlan 承載所有vlan流量

標記（打標簽）和區分（識別和去除標簽） 不同vlan流量的能力

華為設備默認trunk干道僅允許vlan1 通過

Cisco 的trunk干道上存在ISL私有標記技術和802.1q公有標記技術

Cisco 以外的廠商均使用公共標記技術 802.1q （ dot1q）

pc不接受帶標簽流量，

802.1q 用來標記 vlanID 12位二進制 2的12次方=4096

整機支持4096個VLAN，其中VLAN 0和VLAN 4095為保留VLAN，VLAN 1為預設VLAN，因此創建VLAN時，可創建2~4094范圍內的任意VLAN，

多次使用vlan命令創建VLAN，按多次創建的累加結果生效，如果該VLAN已經存在，不會再重新創建，保留原來的VLAN和相關配置，

使用vlan batch命令可以批量創建多個VLAN，如果該VLAN已經存在，不會再重新創建，保留原來的VLAN及其相關配置，多次使用vlan batch命令創建VLAN，配置按多次創建的累加結果生效，

MAC地址表的第三個引數：vlanID 標識屬于哪個vlan，泛洪時就只對資料對應的vlanID進行泛洪，

vlan 不同廣播域內ip網段配置

如果同一個網段 本地會先發送arp請求獲取 mac 但是找不到對方 就永遠ping不通，所以不能配置同一網段，

如果使用不同網段 主機知道不在同一網段，就不會發送arp，

可根據泛洪范圍判斷主機在哪個廣播域

單臂路由缺點

vlan過多時，對于路由與交換機通信的鏈路負荷極大帶寬占用特別多 最多十幾個vlan

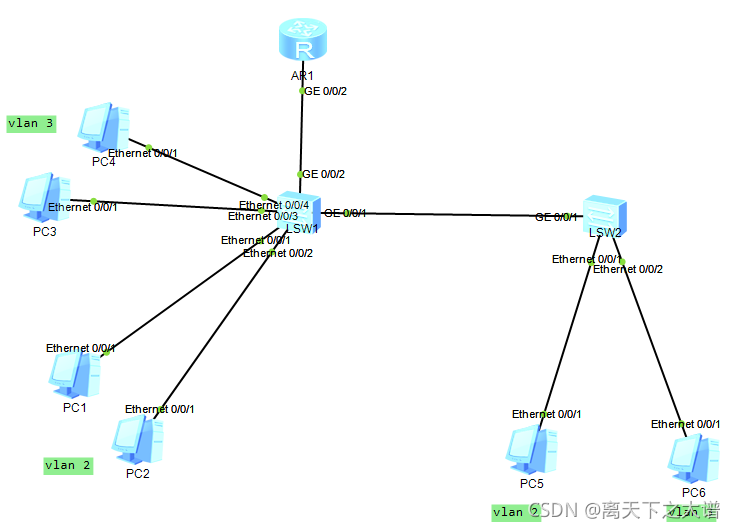

配置

VLAN 配置

LSW1

VLNA 2 配置

[Huawei]vlan batch 2 to 10  //創建vlan 2 到 10
[Huawei]port-group group-member Ethernet 0/0/1 Ethernet 0/0/2
[Huawei-port-group]port link-type access
[Huawei-port-group]port default  vlan 2

將介面0/0/1和0/0/2劃入 vlan 2

VLAN 3 配置

[Huawei]port-group group-member Ethernet 0/0/3 Ethernet 0/0/4
[Huawei-port-group]port link-type access
[Huawei-port-group]port default vlan 3

將 0/0/3 和 0/0/4 劃入 vlan 3

LSW2

VLAN 2 配置

[Huawei]vlan batch 2 to 10

[Huawei]int e 0/0/1
[Huawei-Ethernet0/0/1]port link-type access
[Huawei-Ethernet0/0/1]port default vlan 2

將 0/0/1 介面劃入 vlan 2

VLAN 3 配置

[Huawei-Ethernet0/0/1]int e 0/0/2
[Huawei-Ethernet0/0/2]port link-type access
[Huawei-Ethernet0/0/2]port default vlan 3

將 0/0/2 介面劃入 vlan 3

trunk 干道配置

LSW1

[Huawei]int g 0/0/1
[Huawei-GigabitEthernet0/0/1]port link-type trunk
[Huawei-GigabitEthernet0/0/1]port trunk  allow-pass vlan 2 3

介面 g 0/0/1 允許 vlan 2 3 流量通過


[Huawei]int g 0/0/2
[Huawei-GigabitEthernet0/0/2]port link-type trunk
[Huawei-GigabitEthernet0/0/2]port trunk allow-pass vlan all

介面 g 0/0/2 允許所有 vlan 流量通過

LSW2

[Huawei]int  g 0/0/1
[Huawei-GigabitEthernet0/0/1]port link-type trunk
[Huawei-GigabitEthernet0/0/1]port trunk allow-pass vlan 2 3

介面 g 0/0/1 允許 vid 2 3 的流量通過

AR1 配置

配置識別 vid 2 的介面.1

[Huawei]int g 0/0/2.1
[Huawei-GigabitEthernet0/0/2.1]dot1q termination vid 2
[Huawei-GigabitEthernet0/0/2.1]arp broadcast enable
[Huawei-GigabitEthernet0/0/2.1]ip address 192.168.1.254 24

配置識別 vid 3 的介面.2

[Huawei]int g 0/0/2.2
[Huawei-GigabitEthernet0/0/2.2]dot1q termination vid 3
[Huawei-GigabitEthernet0/0/2.2]arp broadcast enable
[Huawei-GigabitEthernet0/0/2.2]ip address 192.168.2.254 24

配置dhcp

.1介面

[Huawei]dhcp enable
[Huawei]ip pool v2
[Huawei-ip-pool-v2]network 192.168.1.0 mask 255.255.255.0
[Huawei-ip-pool-v2]gateway-list 192.168.1.254
[Huawei-ip-pool-v2]dns-list 8.8.8.8


[Huawei]int g 0/0/2.1
[Huawei-GigabitEthernet0/0/2.1]dhcp select global
進入介面開啟

.2介面

[Huawei]ip pool v3
[Huawei-ip-pool-v3]network 192.168.2.0 mask 255.255.255.0
[Huawei-ip-pool-v3]gateway-list 192.168.2.254
[Huawei-ip-pool-v3]dns 8.8.8.8


[Huawei]int g 0/0/2.2
[Huawei-GigabitEthernet0/0/2.2]dhcp select global

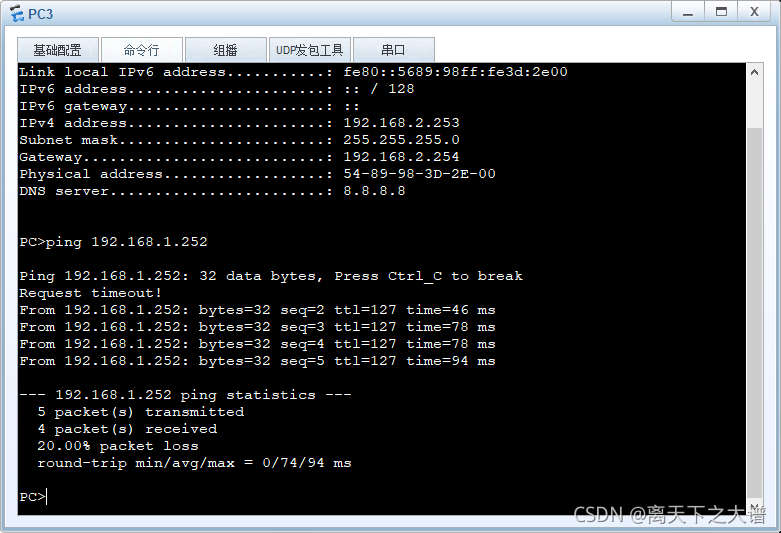

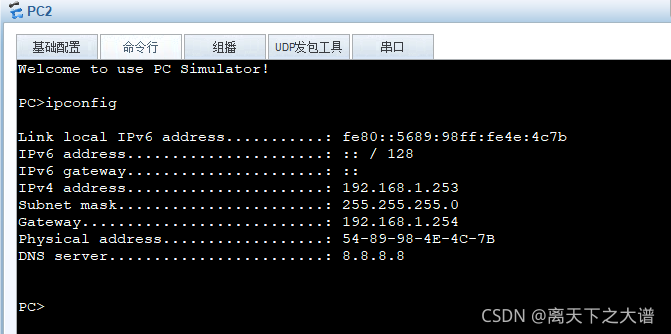

pc獲取ip并測驗

pc1
