STM8系列單片機程式的下載方式
- 一、概述
- 二、SWIM硬體介面下載方式
- 三、UART硬體介面下載方式
- 四、總結
一、概述

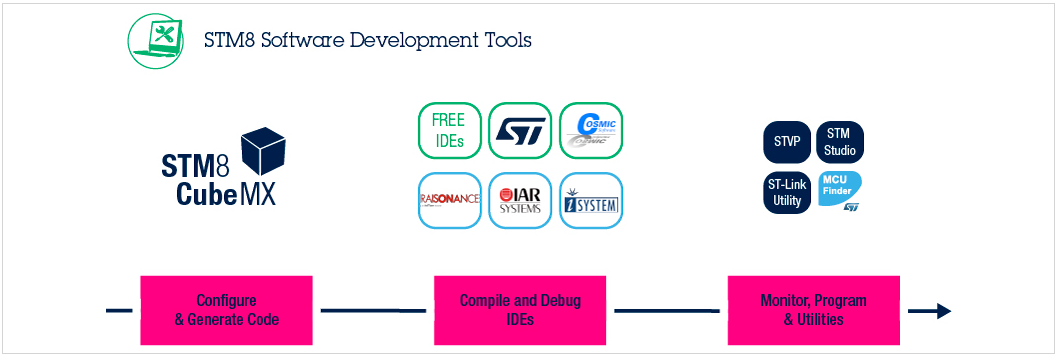

STM8系列單片機程式的硬體下載介面有兩種SWIM和UART，而軟體下載工具卻有很多，常用的有IAR、STVD、STVP、Flash Loader Demonstartor等，
二、SWIM硬體介面下載方式

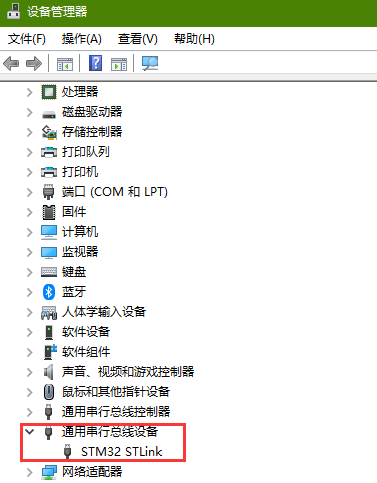

SWIM是通過ST-LINK下載器連接，ST-LINK接入電腦，使用STVP工具軟體直接下載，點擊下載官網ST-LINK驅動及工具軟體并安裝好驅動，在設備管理器里面可以看到已安裝好，

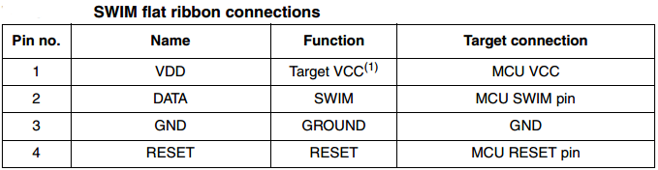

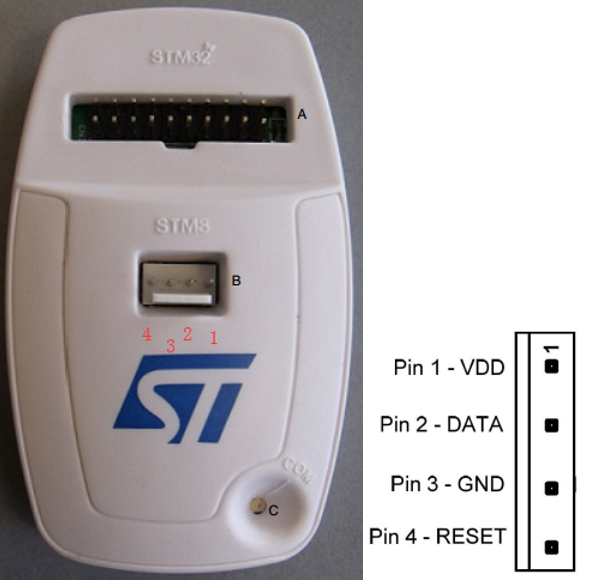

ST-LINK下載器的引腳功能

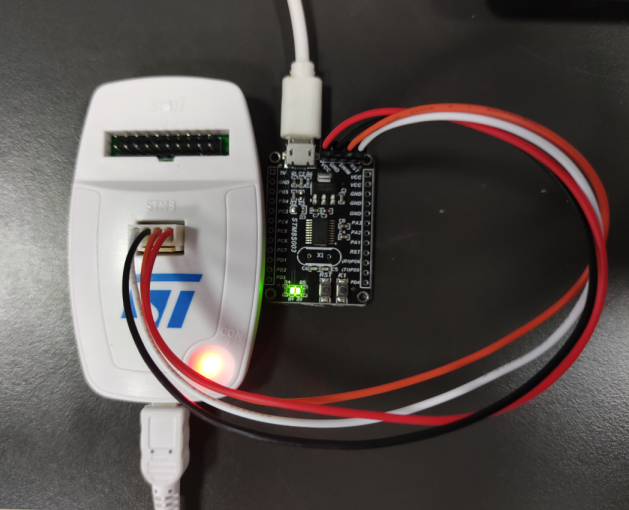

ST-LINK與STM8單片機的接線如下圖，下載器的VDD的供電電流較小，開發板最好也單獨再供下電

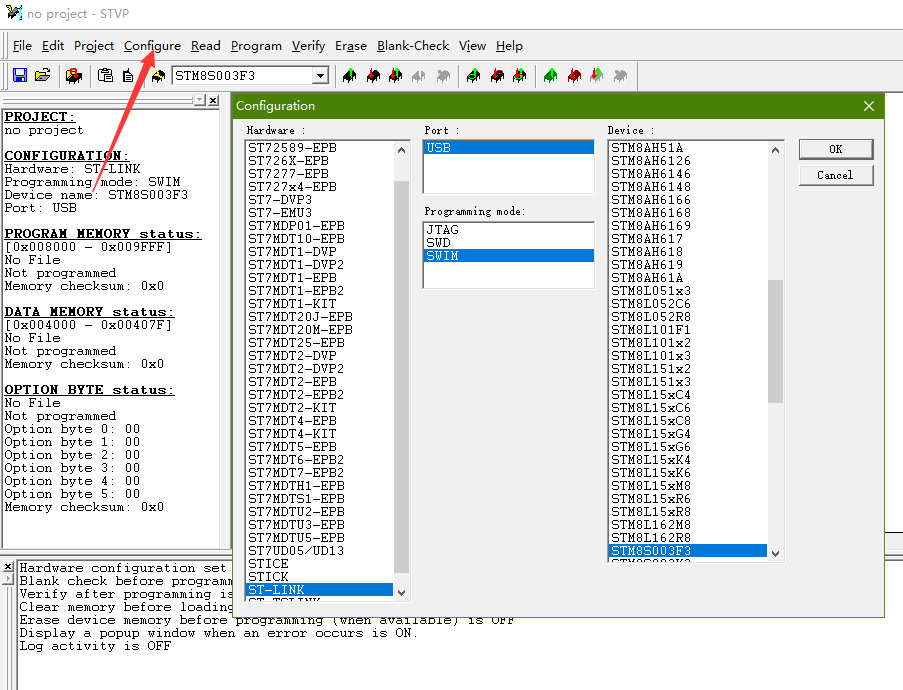

安裝并打開STVP下載工具軟體，配置好下載器和對應STM8開發板的芯片型號

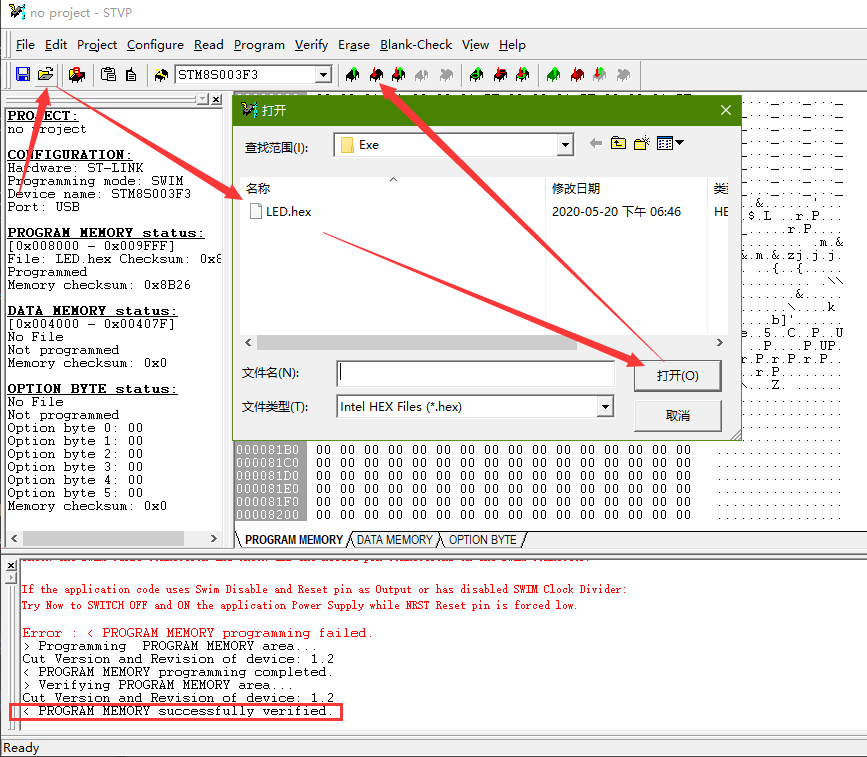

打開編譯好的hex檔案，點擊下載按鈕，即可實作程式的下載
三、UART硬體介面下載方式

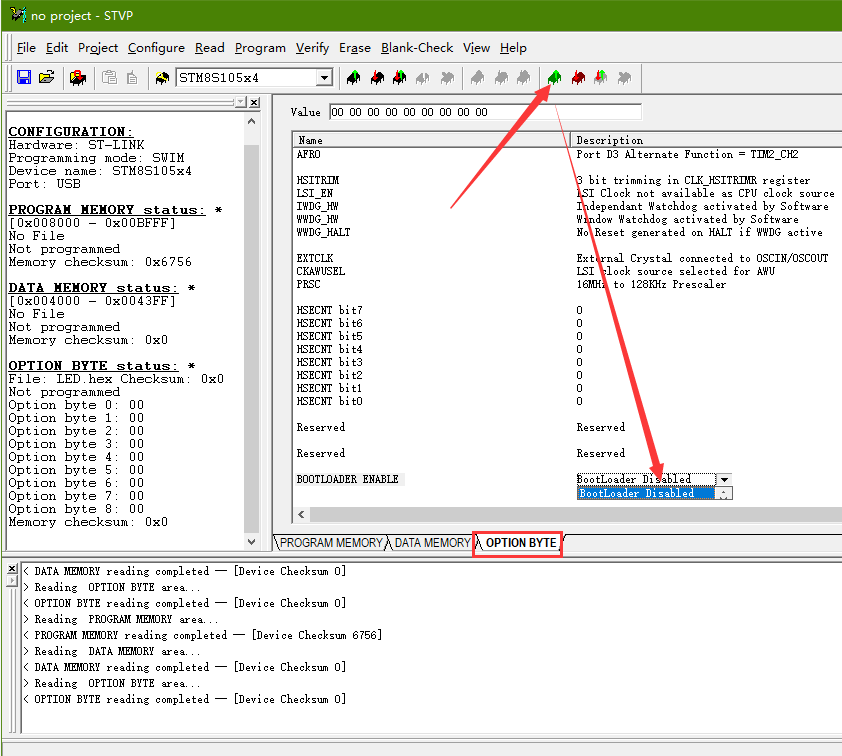

下載前用STVP工具軟體讀取芯片的選項位元組，若發現沒有使能BootLoader Enabled選項或者沒有出現BOOTLOADER這一行，則該型號的芯片不支持串口下載，

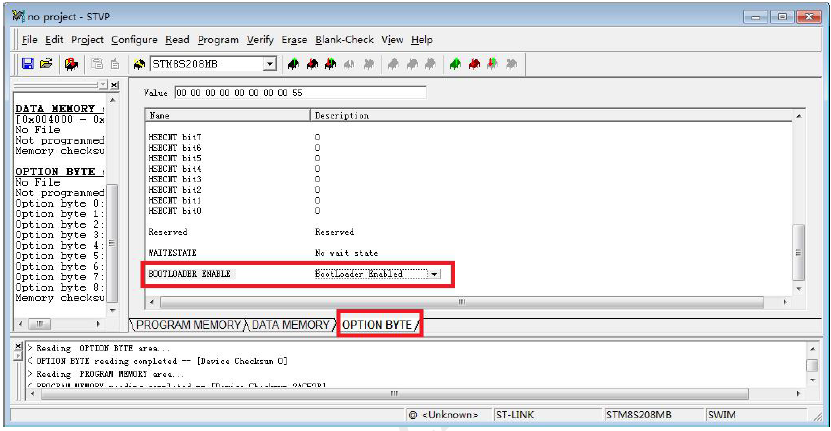

若讀取后發現有使能BootLoader Enabled選項，則選擇這個功能

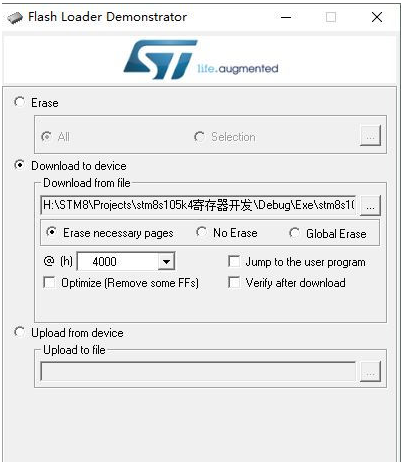

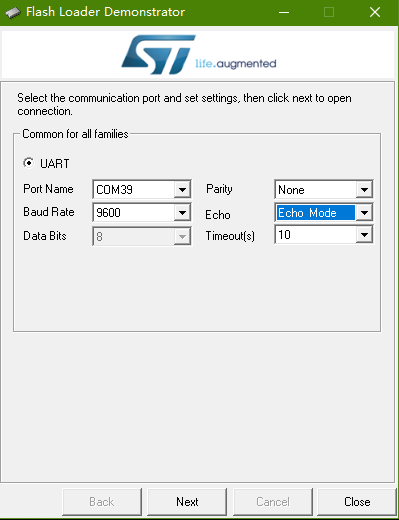

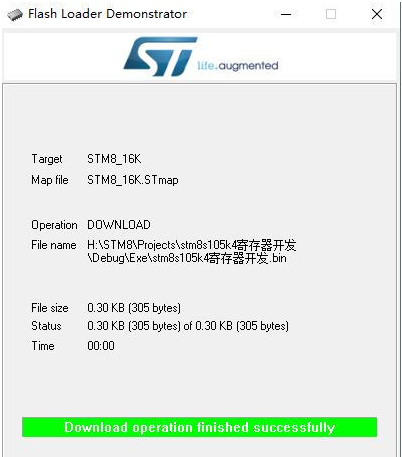

安裝打開Flash Loader Demonstartor軟體，使用USB轉TTL連接好STM8單片機的串口，復位一下STM8單片機，這個下載軟體和STM32的串口下載使用的是同一個，
四、總結
STM8系列的單片機程式下載就兩種介面，部分型號不支持UART的下載方式，但軟體工具多種多樣，根據自己的實際操作習慣使用相應的軟體工具，推薦使用ST-LINK下載器和IAR IDE下載和除錯程式，
