8.6 AI查詢時間預測

在前面介紹過“慢SQL發現”特性，該特性的典型場景是新業務上線前的檢查，輸入源是提前采集到的SQL流水資料，慢SQL發現功能主要主要應用在多條SQL陳述句的批量檢查上，要求之前執行過SQL陳述句，因此給出的結果主要是定性的，在某些場景下可能難以滿足用戶對于評估精度的要求，
因此，為了彌補上述場景的不足，滿足用戶更精確的SQL時間預測需求，同時為AI優化器做鋪墊，實作了本章所述的功能，
由于實際業務場景具有復雜的特質，現有的資料庫靜態代價估計模型往往統計結果失準，從而選擇了一些執行計劃較差的路徑，因此，針對上述復雜場景，需要資料庫的代價估計模型具備自我更新的能力，本特性主要功能為基于查詢陳述句的歷史資料，對當前執行的SQL陳述句進行查詢耗時和基數的估算，

8.6.1 使用場景

AI查詢分析的前提是需要獲取執行計劃，首先需要根據用戶需求在查詢執行時收集復雜查詢實際查詢計劃（包括計劃結構、算子型別、相關資料源、過濾條件等）、各算子節點實際執行時間、優化器估算代價、實際回傳行數、優化器估算行數、SMP并發執行緒數、等資訊，將其記錄在資料表中，并進行持久化管理包括定期進行資料失效清理，
本功能主要分為兩個方面，一個是行數估算，一個是查詢預測，前者是后者預測好壞的前提，目前openGauss基于在線學習對執行計劃各層的結果集大小進行估算，僅起到展示作用，并未影響到執行計劃的生成，后續可幫助優化器更準確地進行結果集估算，從而獲取更優的執行計劃，
當前階段本需求會提供系統函式來進行預測，并加入到explain中進行實際比較驗證，

8.6.2 現有技術

當前學術界在AI4DB領域，對基于機器學習的行數估算和查詢時延預測有許多嘗試，

1. 傳統方法

正如資料庫優化器專家Guy Lohman在博客Is query optimization a “solved” problem中所說，傳統資料庫查詢性能預測的“阿喀琉斯之踵”便是中間結果集大小的估算，對于行數估算傳統基于統計資訊行數估算方法主要基于三類假設，
（1） 資料獨立分布假設，
（2） 均勻分布假設，
（3） 主外鍵假設，
而實際場景中資料往往存在一定的相關性和傾斜性，此時上述假設可能會被打破，導致傳統資料庫優化器在多表連接中間結果集大小估算中可能會存在數個數量級的誤差，
2000年以來，以基于采樣的估算、基于采樣的核密度函式估算、基于多列直方圖為代表的統計學方法被提出，用于解決資料相關性帶來的估算問題，然而這些方法都存在一個共性問題，就是模型無法進行增量維護，而收集這些額外的統計資訊會增加巨大的資料庫維護開銷，雖然在一些特定的問題場景（如多列Range條件選擇率）取得了很大的準確率提升，但并沒有被各大資料庫廠商廣泛采用，
傳統性能預測方法主要依賴代價模型，在以下幾個方面存在明顯劣勢，
（1） 準確性：隨著底層硬體架構和優化技術不斷演進，實際性能預測模型的復雜度遠不可以用線性模型來建模，
（2） 可擴展性：代價模型的開發成本較高，不能面面俱到地對用戶具體場景進行優化，
（3） 可校準性：代價模型靈活性僅局限于各資源維度線性相加時使用的系數，以及部分懲罰代價，靈活性較差，用戶實際使用時難以校準，
（4） 時效性：代價模型依賴統計資訊的收集和使用，目前缺乏增量維護方法，導致資料流動性較大的場景下統計資訊長期處于失效狀態，

2. 機器學習方法

機器學習模型在模型復雜度、可校準性、可增量維護性幾個維度的優勢能夠彌補傳統優化器代價模型的不足，基于機器學習的查詢性能預測逐漸成為資料庫學術界和產業界的主流研究方向之一，
除前文8.3節慢SQL發現部分介紹過相關方法外，清華大學的Learned Cost Estimator模型基于Multi-task Learning和字符條件的Word-Embedding方法進一步提升了預測準確率，
至此，機器學習方法雖然從實驗效果上看達到了較高的準確率，但現實業務場景持續性的資料分布變化對模型的在線學習能力提出了要求，openGauss采用了資料驅動的在線學習模式，通過內核不斷收集歷史作業性能資訊，并在AI Engine側使用了R-LSTM（recursive long short term memory，遞回長短期記憶網路）模型對算子級查詢時延和中間結果集大小進行預測，

8.6.3 實作原理

總體而言，查詢性能預測由資料庫內核側和AI Engine側兩個部分組成，如圖8-15所示，
（1） 資料庫內核側除提供資料庫基本功能外還需要對歷史資料進行收集和持久化管理，并通過curl向AI Engine側發送HTTPS請求，
（2） AI Engine提供模型訓練、執行預測、模型管理等介面，基于Flask框架的服務端接受HTTPS請求，該流程如圖8-16所示，

開啟資料收集相關引數后（其對性能可能有5%左右的影響，取決于實際業務負載情況），歷史性能資料被持久化收集在資料庫的系統表中，用于模型的訓練，

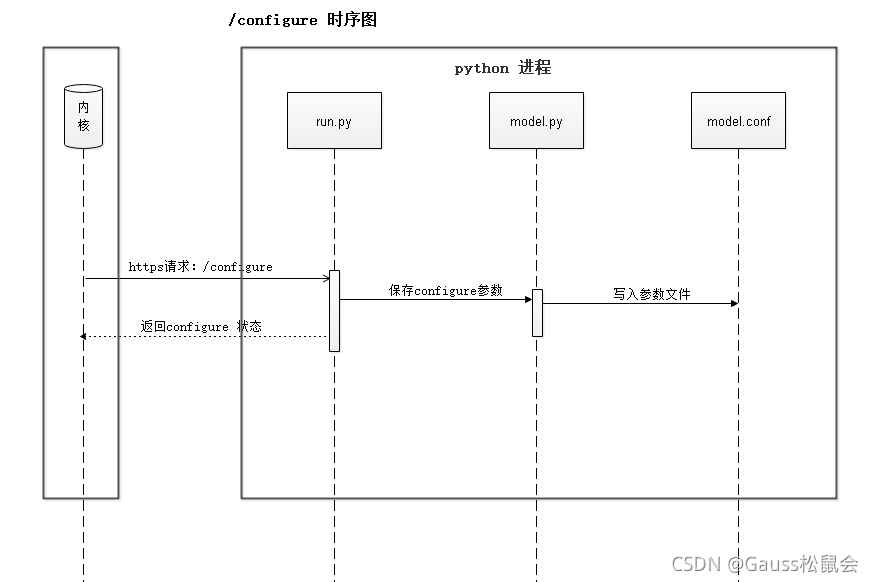

模型訓練之前，用戶需要對模型引數進行配置（詳見8.6.5使用示例），用戶訓練指令下發之后，內核行程會向AI Engine側發送configure請求，用于初始化機器學習模型，configure流程時序如圖8-17所示，

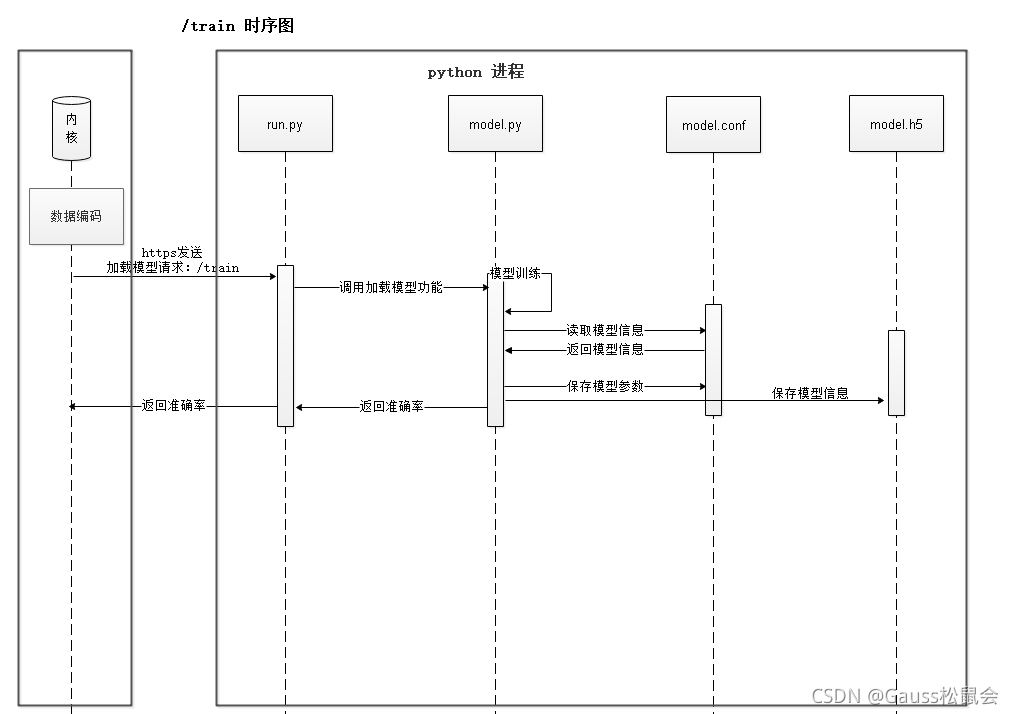

模型配置成功后，內核行程向AI Engine側發送train請求，觸發訓練，該流程如圖8-18所示，

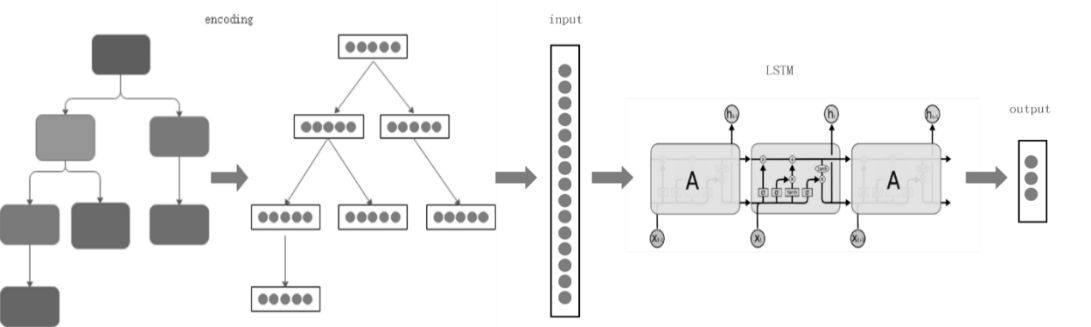

其中，Хt是當前時序模塊的輸入，ht﹣?是當前時序模塊的輸入，是前一個時序的輸出資訊，使用sigmoid（σ）函式得到當前細胞狀態中將要輸出的部分Οt；Ct表示所有歷史時序保留的資訊，通過tanh函式處理后與當前狀態輸出資訊Οt相乘得到此狀態的輸出ht，將具有三個元素的一維向量 [startup time, total time, cardinality] 的預測結果同真實資料進行比較，使用ratio-error計算模型的損失函式，

8.6.4 關鍵原始碼決議

1. 專案結構

AI Engine側涉及的主要檔案路徑為openGauss-server/src/gausskernel/dbmind/tools/predictor，其檔案結構如表8-13所示，

內核側主要涉及的檔案路徑為openGauss-server/src/gausskernel/optimizer/util/learn，其檔案結構如表8-14所示，

2. 訓練流程

內核側的模型訓練介面通過ModelTrainInternal函式實作，該函式的關鍵部分如下：

static void ModelTrainInternal(const char* templateName, const char* modelName, ModelAccuracy** mAcc)
{
  …
    /* 對于樹形模型呼叫對應的訓練介面 */
    char* trainResultJson = TreeModelTrain(modelinfo, labels);
    /* 決議回傳結果 */
    …
    ModelTrainInfo* info = GetModelTrainInfo(jsonObj);
    cJSON_Delete(jsonObj);
    /* 更新模型資訊 */
    Relation modelRel = heap_open(OptModelRelationId, RowExclusiveLock);
   …
    UpdateTrainRes(values, datumsMax, datumsAcc, nLabel, mAcc, info, labels);

    HeapTuple modelTuple = SearchSysCache1(OPTMODEL, CStringGetDatum(modelName));
   …
    HeapTuple newTuple = heap_modify_tuple(modelTuple, RelationGetDescr(modelRel), values, nulls, replaces);
    simple_heap_update(modelRel, &newTuple->t_self, newTuple);
CatalogUpdateIndexes(modelRel, newTuple);
…
}

內核側的樹狀模型訓練介面通過TreeModelTrain函式實作，核心代碼如下：

char* TreeModelTrain(Form_gs_opt_model modelinfo, char* labels)
{
    char* filename = (char*)palloc0(sizeof(char) * MAX_LEN_TEXT);
    char* buf = NULL;
    /* configure階段 */
    ConfigureModel(modelinfo, labels, &filename);

    /* 將編碼好的資料寫入臨時檔案 */
    SaveDataToFile(filename);

    /* Train階段 */
    buf = TrainModel(modelinfo, filename);
    return buf;
}

AI Engine側配置的Web服務的URI是/configure，訓練階段的URI是/train.下面的代碼段展示了訓練程序，

  def fit(self, filename):
        keras.backend.clear_session()
        set_session(self.session)
        with self.graph.as_default():
            # 根據模型入參和出參維度變化情況，判斷是否需要初始化模型
            feature, label, need_init = self.parse(filename)
            os.environ['CUDA_VISIBLE_DEVICES'] = '0'
            epsilon = self.model_info.make_epsilon()
            if need_init: # 冷啟動訓練
                epoch_start = 0
                self.model = self._build_model(epsilon)
            else: # 增量訓練
                epoch_start = int(self.model_info.last_epoch)
                ratio_error = ratio_error_loss_wrapper(epsilon)
                ratio_acc_2 = ratio_error_acc_wrapper(epsilon, 2)
                self.model = load_model(self.model_info.model_path,
                                        custom_objects={'ratio_error': ratio_error, 'ratio_acc': ratio_acc_2})
            self.model_info.last_epoch = int(self.model_info.max_epoch) + epoch_start
            self.model_info.dump_dict()
            log_path = os.path.join(settings.PATH_LOG, self.model_info.model_name + '_log.json')
            if not os.path.exists(log_path):
                os.mknod(log_path, mode=0o600)
            # 訓練日志記錄回呼函式
            json_logging_callback = LossHistory(log_path, self.model_info.model_name, self.model_info.last_epoch)
            # 資料分割
            X_train, X_val, y_train, y_val = \
                train_test_split(feature, label, test_size=0.1)
            # 模型訓練
            self.model.fit(X_train, y_train, epochs=self.model_info.last_epoch,
                           batch_size=int(self.model_info.batch_size), validation_data=(X_val, y_val),
                           verbose=0, initial_epoch=epoch_start, callbacks=[json_logging_callback])
            # 記錄模型checkpoint
            self.model.save(self.model_info.model_path)
            val_pred = self.model.predict(X_val)
            val_re = get_ratio_errors_general(val_pred, y_val, epsilon)
            self.model_logger.debug(val_re)
            del self.model
            return val_re

3. 預測流程

內核側的模型預測程序主要通過ModelPredictInternal函式實作，樹狀模型預測程序通過TreeModelPredict函式實作，內核側的樹狀模型預測程序會占用一些與AI Engine進行通信的信令，該通信程序如下：

char* TreeModelPredict(const char* modelName, char* filepath, const char* ip, int port)
{
    …
    if (!TryConnectRemoteServer(conninfo, &buf)) {
        DestroyConnInfo(conninfo);
        ParseResBuf(buf, filepath, "AI engine connection failed.");
        return buf;
    }

    switch (buf[0]) {
        case '0': {
            ereport(NOTICE, (errmodule(MOD_OPT_AI), errmsg("Model setup successfully.")));
            break;
        }
        case 'M': {
            ParseResBuf(buf, filepath, "Internal error: missing compulsory key.");
            break;
        }
…
    }
    /* Predict階段 */
    …
    if (!TryConnectRemoteServer(conninfo, &buf)) {
        ParseResBuf(buf, filepath, "AI engine connection failed.");
        return buf;
    }
    switch (buf[0]) {
        case 'M': {
            ParseResBuf(buf, filepath, "Internal error: fail to load the file to predict.");
            break;
        }
        case 'S': {
            ParseResBuf(buf, filepath, "Internal error: session is not loaded, model setup required.");
            break;
        }
        default: {
            break;
        }
    }
    return buf;
}

AI Engine側的Setup程序的Web介面是/model_setup，預測階段的Web介面是/predict，他們的協議都是Post，

4. 資料編碼

資料編碼分為以下兩個維度，
（1） 算子維度：包括每個執行計劃算子的屬性，如表8-15所示，

（2） 計劃維度，

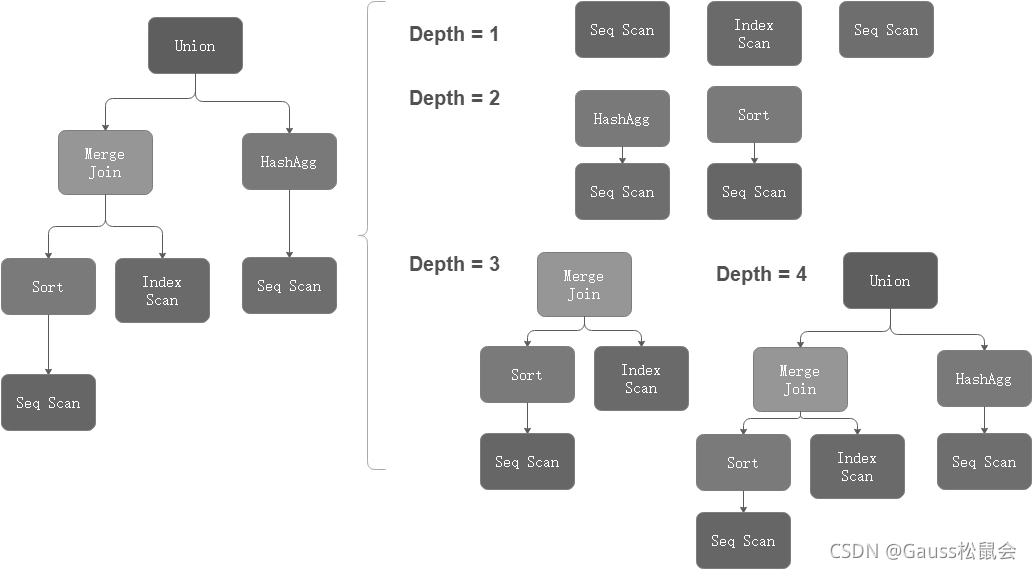

對于每個算子，在其固有屬性之外，openGauss還對query id，plan node id和parent node id進行了記錄，在訓練/預測階段，使用這些資訊將算子資訊重建為樹狀計劃結構，且可以遞回構建子計劃樹來進行資料增強，從而提升模型泛化能力，樹狀資料結構如圖8-21所示，

5. 模型結構

AI Engine的模型決議、訓練和預測見8.6.4章節，下面的代碼展示了模型的結構，

class RnnModel():
    def _build_model(self, epsilon):
        model = Sequential()
        model.add(LSTM(units=int(self.model_info.hidden_units), return_sequences=True, input_shape=(None, int(self.model_info.feature_length))))
        model.add(LSTM(units=int(self.model_info.hidden_units), return_sequences=False))
        model.add(Dense(units=int(self.model_info.hidden_units), activation='relu'))
        model.add(Dense(units=int(self.model_info.hidden_units), activation='relu'))
        model.add(Dense(units=int(self.model_info.label_length), activation='sigmoid'))
        optimizer = keras.optimizers.Adadelta(lr=float(self.model_info.learning_rate), rho=0.95)
        ratio_error = ratio_error_loss_wrapper(epsilon)
        ratio_acc_2 = ratio_error_acc_wrapper(epsilon, 2)
        model.compile(loss=ratio_error, metrics=[ratio_acc_2], optimizer=optimizer)
        return model

AI Engine的損失函式使用ratio error（部分文獻中使用qerror代稱），該損失函式相較于MRE和MSE的優勢在于其能夠等價地懲罰高估和低估兩種情況，公式為：

ε宣告為性能預測值的無窮小值，防止分母為0的情況發生，

8.6.5 使用示例

AI查詢時間預測功能使用示例如下，
① 定義性能預測模型，代碼如下：

INSERT INTO gs_opt_model VALUES(‘rlstm’, ‘model_name’, ‘host_ip’, ‘port’);

② 通過GUC引數開啟資料收集，配置的引數串列，代碼如下：

enable_resource_track = on;
enable_resource_record = on;

③ 編碼訓練資料，代碼如下：

SELECT gather_encoding_info('db_name');

④ 校準模型，代碼如下：

SELECT model_train_opt('template_name', 'model_name');

⑤ 監控訓練狀態，代碼如下：

SELECT track_train_process('host_ip', 'port');

⑥ 通過explain + SQL陳述句來預測SQL查詢的性能，代碼如下：

EXPLAIN (..., predictor 'model_name') SELECT ...

獲得結果，其中，“p-time”列為標簽預測值，

Row Adapter  (cost=110481.35..110481.35 rows=100 p-time=99..182 width=100) (actual time=375.158..375.160 rows=2 loops=1)

8.6.6 演進路線

目前模型的泛化能力不足，依賴外置的AI Engine組件，且深度學習網路比較重，這會為部署造成困難；模型需要資料進行訓練，冷啟動階段的銜接不夠順暢，后續從以下幾個方面演進，
（1） 加入不同復雜度模型，并支持多模型融合分析，提供更健壯的模型預測結果和置信度，
（2） AI Engine考慮加入任務佇列，目前僅支持單并發預測/訓練，可以考慮建立多個服務端進行并發業務，
（3） 基于在線學習/遷移學習的增強，考慮對損失函式加入錨定懲罰代價來避免災難遺忘問題，同時優化資料管理模式，考慮data score機制，根據資料時效性賦權，
（4） 將本功能與優化器深度結合，探索基于AI的路徑選擇方法，
