三極管
一、三極管
三極管，全稱應為半導體三極管，也稱雙極型晶體管、晶體三極管，是一種控制電流的半導體器件，其作用是把微弱信號放大成幅度值較大的電信號，也用作無觸點開關，
二、 三極管放大原理

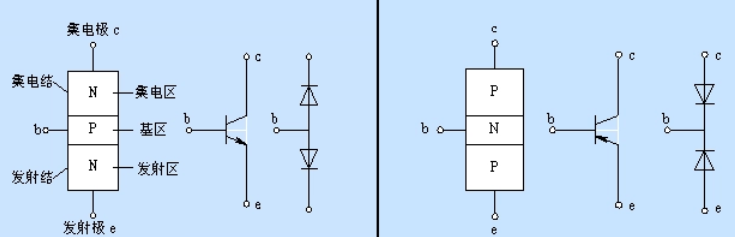

晶體三極管（以下簡稱三極管）按材料分有兩種：鍺管和硅管，而每一種又有NPN和PNP兩種結構形式，但使用最多的是硅NPN和鍺PNP兩種三極管
對于NPN管，它是由2塊N型半導體中間夾著一塊P型半導體所組成，發射區與基區之間形成的PN結稱為發射結,而集電區與基區形成的PN結稱為集電結,三條引線分別稱為發射極e 、基極b和集電極c，
當b點電位高于e點電位零點幾伏時，發射結處于正偏狀態，而C點電位高于b點電位幾伏時，集電結處于反偏狀態，集電極電源Ec要高于基極電源Eb，
三、三極管的分類
晶體三極管（以下簡稱三極管）按材料分有兩種：鍺管和硅管，而每一種又有NPN和PNP兩種結構形式，但使用最多的是硅NPN和鍺PNP兩種三極管
按作業頻率分：高頻管、低頻管
按功率分：功率管、開關管
四、BJT結構

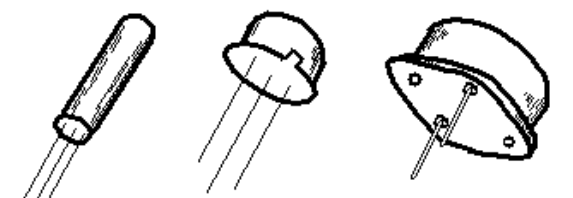

BJT是雙極結型晶體管的簡寫，又稱為半導體三極管，它有三個電極，常見的BJT外形如下圖所示：

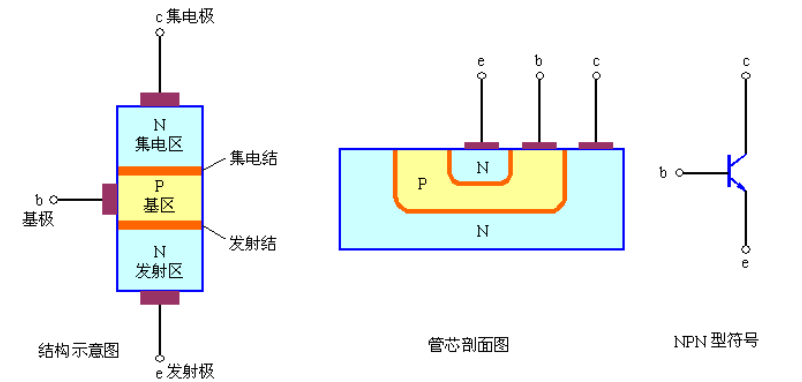

根據結構不同，BJT一般可分為兩種型別：NPN型和PNP型，NPN型BJT結構示意圖，管芯剖面圖及表示符號如下圖所示，半導體的三個區域分別稱為發射區、基區和集電區，三個區域引出的三個點擊分別叫做發射極e，基極b和集電極c，發射區與基區間的PN結稱為發射結，基區與集電區間的PN結稱為集電結，
結構特點：發射區：雜志濃度很高
基區：很薄且雜質濃度很低
集電區：面積很大
五、三極管的選型要點
1、要確定制作什么樣性能的電路
2、確定要電源的電壓來保證電路的正常作業
3、選擇所要使用的晶體管的型別，PNP或NPN，一般NPN類使用的要多一點
4、確定發射極或集電極的最佳電流作業點，這個要根據BJT的頻率特性曲線與發射極電流或集電極電流的關系來看
5、電路的電壓放大倍數是由接在電源與集電極C之間的電阻RC和接在發射極和地之間的電阻RE之間的電阻比值決定的，由于基極-發射極之間的電壓VBE隨溫度會變化，為使作業點穩定，RE的直流壓降至少為1V以上，
6、晶體管的集電極損耗，
7、基極電位是+0.6V，基極電位一般由電阻分壓得到
