一、應用需求
首先我們要考慮一下，在什么場景下會用到RS232通信電路，還是說隨便想想就用了！！
我們應用前，先對RS232有個基本的了解，
1、標準介紹
RS-232全雙工通訊，串行通信方式，
RS-232C是由美國電子工業協會（EIA）正式公布的，在異步串行通信中應用最廣泛的標準總線，RS-232C 標準（協議）的全稱是EIA-RS-232C 標準，其中EIA（Electronic Industry Association）代表美國電子工業協會，其中RS是Recommended Standard的縮寫，代表推贈標準，232是識別符號，C代表RS-232的最新一次修改（1969年），在這之前，有過RS-232A、RS-232B標準，它規定連接電纜和機械、電氣特性、信號功能及傳送程序，現在，計算機上的串行通信埠（RS-232）是標準配置埠，已經得到廣泛應用，
2、電氣特性
EIA-RS-232C對電器特性、邏輯電平和各種信號線功能都作了明確規定，
在TXD和RXD引腳上電平定義：邏輯1（MARK） ＝ -3V～-15V
邏輯0（SPACE） ＝ ＋3～＋15V
在RTS、CTS、DSR、DTR 和DCD等控制線上電平定義：
信號有效（接通，ON狀態，正電壓）＝+3V～+15V
信號無效（斷開，OFF狀態，負電壓）=-3V～-15V
以上規定說明了RS-232C 標準對邏輯電平的定義，對于資料（資訊碼）：邏輯“1”的傳輸的電平為-3V～-15V，邏輯“0”傳輸的電平為+3V～+15V；對于控制信號；接通狀態（ON）即信號有效的電平為+3V～+15V，斷開狀態（OFF）即信號無效的電平為-3V～-15V，也就是當傳輸電平的絕對值大于3V 時，電路可以有效地檢查出來；而介于-3～+3V之間的電壓即處于模糊區電位，此部分電壓將使得計算機無法準確判斷傳輸信號的意義，可能會得到0，也可能會得到1，如此得到的結果是不可信的，在通信時候體現的是會出現大量誤碼，造成通信失敗，因此，實際作業時，應保證傳輸的電平在±（3～15）V 之間，
3、通信距離和速度
RS-232規定最大的負載電容為2500pF，這個電容限制了傳輸距離和傳輸速率，由于RS-232C的發送器和接收器之間具有公共信號地（GND），屬于非平衡電壓型傳輸電路，不使用差分信號傳輸，因此不具備抗共模干擾的能力，共模噪聲會耦合到信號中，在不使用調制解調器（MODEM）時，RS-232能夠可靠進行資料傳輸的最大通信距離為15米，對于RS232遠程通信，必須通過調制解調器進行遠程通信連接，
現在個人計算機所提供的串行埠的傳輸速度一般都可以達到115200bps甚至更高，標準串口能夠提供的傳輸速度主要有以下波特率：1200bps、2400bps、4800bps、9600bps、19200bps、38400bps、57600bps、115200bps等，在儀器儀表或工業控制場合，9600bps是最常見的傳輸速度，在傳輸距離較近時，使用最高傳輸速度也是可以的，傳輸距離與傳輸速度的關系成反比，適當地降低傳輸速度，可以延長RS-232的傳輸距離，提高通信的穩定性，
經過上面的介紹，我們可以總結出來，在選用RS232通信電路時主要考慮以下幾點：
（1）、邏輯電平
（2）、傳輸距離
（3）、通信速度
（4）、通信方式（1對1還是1對多）（RS232是多應用于1對1模式）
二、器件選型
在確定要選用RS232通信電路后，我們要進行器件的選型；我之前的專案中使用了RS232通信電路作為除錯使用，并且需滿足以下幾點:
（1）、傳輸距離：50cm;
（2）、通信波特率：115200bps;
（3）、作業溫度：-30℃----85℃
（5）、作業電壓：+3.3V或+5V
（6）、防靜電要求：接觸放電±8KV、空氣放電±15KV
（7）、尺寸
那我們要進行選擇，可能公司的庫存里面有很多種型號，如MAX3232、SP232還有UM3232EESE等，按照我們的需求對比每個芯片手冊進行篩選，發現3款芯片都滿足；最后進行成本和尺寸對比，選出UM3232EESE這款芯片，
三、電路設計
器件選擇完成，下一步就是電路設計，

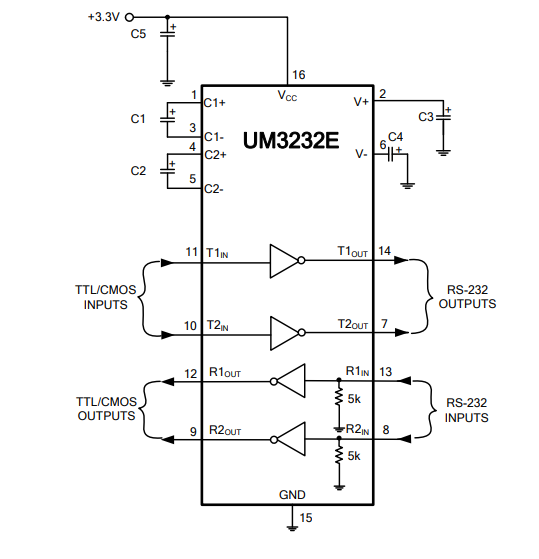

基礎的設計可以參考芯片手冊中提供的參考電路，因為這個是廠家經過大量的試驗所得出的，有問題可以追溯，我們先來看一下芯片手冊中的設計，
但是出于對性能的考慮，我們需要增加一些保護電路及抗干擾電路，最后就成為一個完整的成品電路，
基礎電路的設計，我們是參考了芯片手冊中的，如C1+、C1-、C2+、C2-、V+、V-埠，通信介面部分我們做了另外的設計，
講解一下這個電路的各部分原理：
注：（1）、這里面提一點，為了更好的保證RS232通信電路的EMC性能，一般我們會在輸出的地方加一個共摸電感用于抑制共摸干擾，因為我這里是用于除錯使用，不是一直處于通信狀態所以沒有加；
（2）、如果經常的進行熱插拔的話，在輸出介面處，最好添加小電容用于濾除高頻干擾，
（1）、C1+（電荷泵倍壓電容器正極）、C1-（電荷泵倍壓電容器負極）：與RS232內部電路構成電荷泵電路，對RS232的輸出電壓進行調節，達到要求的電平，
（2）、C2+（電荷泵逆變電容器正極）、C2-（電荷泵逆變電容器負極）：與RS232內部電路構成電荷泵電路，對RS232的輸出電壓進行調節，達到要求的電平，
（3）、V+（+5.5V由充電泵產生）、V-（-5.5V由充電泵產生）：
與RS232內部電路構成電荷泵電路，對RS232的輸出電壓進行調節，達到要求的電平，
注：前三條我也沒有查找到合適的講解，目前只知道是上述的作用
（4）、T1IN（TTL/CMOS發射極輸入）、R1OUT（TTL/CMOS接收極輸出）、T2IN（TTL/CMOS發射極輸入）、R2OUT（TTL/CMOS接收極輸出）：用于MCU或其他具備TTL/CMOS 電平的芯片與RS232芯片通信的介面
（5）、T1OUT（RS232發射極輸出）、R1IN（RS232接收極輸入）、T2OUT（RS232發射極輸出）、R2IN（RS232接收極輸入）：用于RS232芯片與外部通信的介面
（6）、R52、R53、R55、R56：限流保護作用
（7）、D10、D11：過壓保護作用
四、驗證
電路設計完成、PCB繪制完成，那肯定要有反饋，最后一步就是驗證，PCB貼片回來后，我們要進行程式燒寫測驗，看一下通信是否正常，然后再用示波器對比查看TXD、RXD的波形是否有失真，
1、功能驗證
（1）、軟體通信測驗
對RS232的通信介面進行資料收發驗證，保證收發正常，
（2）、通信波形測驗
在發送資料與接收資料是，通過示波器查看發送資料的波形與接收資料的波形，包括RS232與MCU通信端、RS232與RS232通信端，查看是否有失真現象，
2、性能驗證
功能測驗完成后，我們要進行最后一步的性能試驗，一般我們都是對整機進行試驗，如電磁兼容試驗、安規試驗、高低溫等等，這些試驗都能滿足的情況下，才能算是一個合格的產品，
注：其實大部分電路的設計都可以參照上面的這個思路，大家可以參考一下，
