一、環境介紹

keil: 5.25

MCU: STM32F103ZET6

UCGUI版本: 3.90(純原始碼版本)

3.9.0是原始碼版本，可以看到全部原始碼，也方便學習；后續的版本都是提供lib庫檔案，不再提供原始碼了，

基于STM32的STemwin移植教程可以看這里： https://blog.csdn.net/xiaolong1126626497/article/details/117933355https://blog.csdn.net/xiaolong1126626497/article/details/117933355

二、UCGUI介紹

2.1 UCGUI

μC/GUI 是一種用于嵌入式應用的圖形支持軟體，它被設計用于為任何使用一個圖形 LCD的應用提供一個有效的不依賴于處理器和 LCD 控制器的圖形用戶介面，它能作業于單任務或多任務的系統環境下， μC/GUI 適用于使用任何 LCD 控制和 CPU 的任何尺寸的物理和虛擬顯示，它的設計是模塊化的，由在不同的模塊中的不同的層組成，一個層，稱作 LCD 驅動程式，包含了對 LCD 的全部訪問， μC/GUI 適用于所有的 CPU，因為它 100%由的 ANSI 的 C 語言撰寫的，
μC/GUI 很適合大多數的使用黑色/白色和彩色 LCD 的應用程式，它有一個很好的顏色管理器，允許它處理灰階， μC/GUI 也提供一個可擴展的 2D 圖形庫和一個視窗管理器，在使用一個最小的 RAM 時能支持顯示視窗，

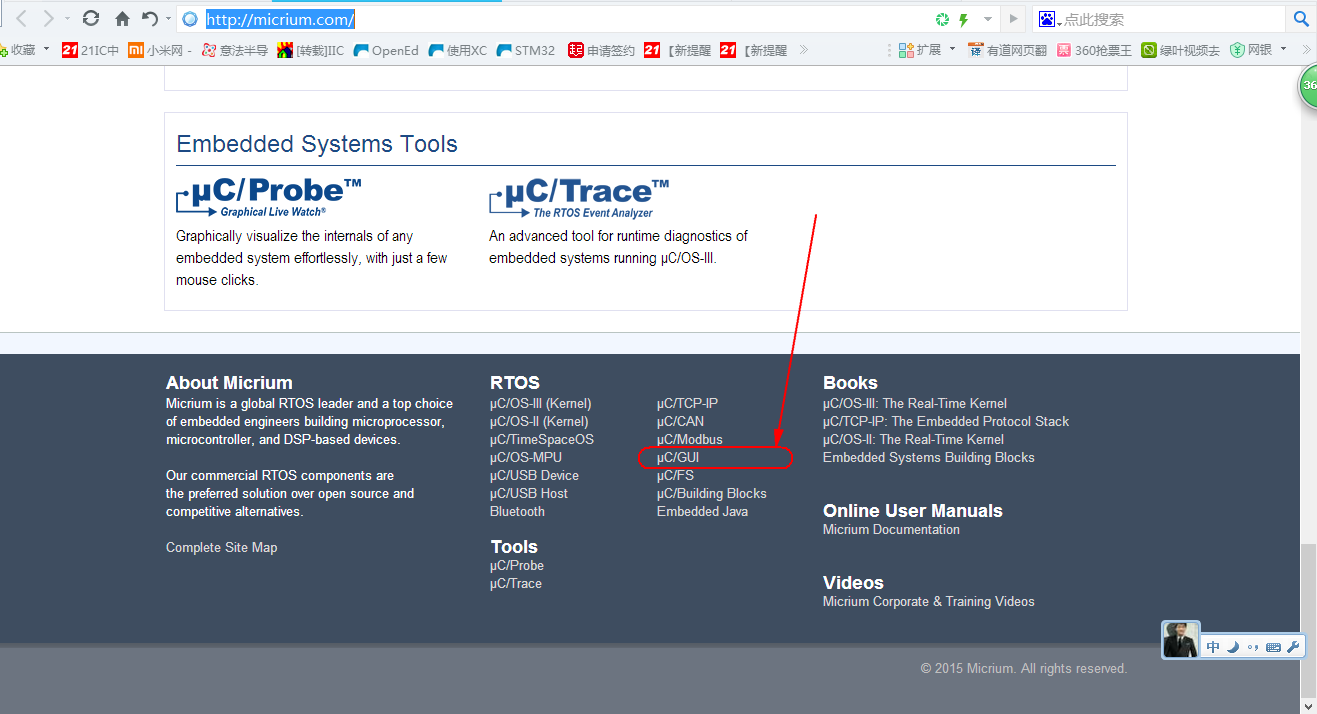

UCGUI官網地址：Micrium Software and Documentation - Silicon Labs

2.2 GUI相關檔案介紹

①．GUI/LCDDriver 檔案夾中存放的是一些 LCD 驅動代碼，如果你使用的 LCD 在

這里可以找到代碼，可以直接通過 Config 中的 LCDConfig.h ：

#define LCD_CONTROLLER -1 // -1：表示沒有選擇的 LCD 驅動，而是使用里邊的樣本程式進行修改，

uCGUI 中具體支持哪些 LCD 可以查詢《uCGUI 用戶手冊》的第 22 章 LCD 驅動程式，里邊詳細的說明了，支持些什么控制器的 LCD，

②．在工程中只需加載需要的 LCD 驅動代碼檔案即可，如果設定為-1，則選擇加載 LCDDummy.C 或 LCDTemplate.C 檔案（不同的版本，此代碼的檔案名可能會不同），

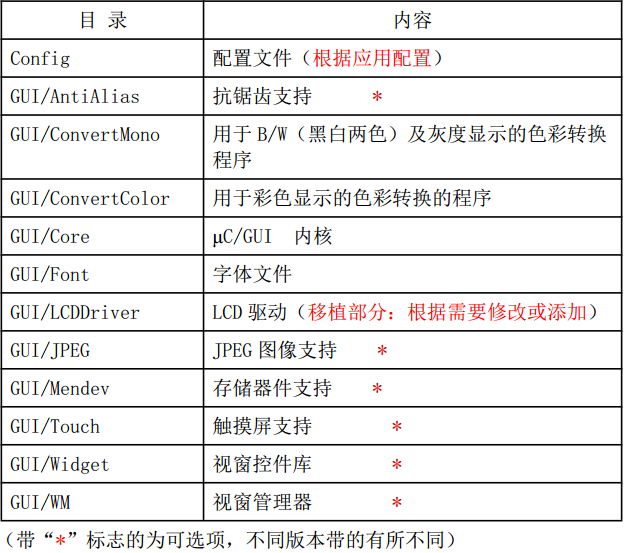

檔案夾的主要內容如下：

Config ----------- 組態檔

GUI ----------- 源代碼

GUI_X ---------- 作業系統介面函式定義檔案

GUI 源代碼檔案：

1） AntiAlias: 抗鋸齒顯示效果支持，

2） ConvertColor: 彩色顯示的色彩轉換支持，

3） ConvertMono: (b/w)和灰度顯示的色彩轉換支持，

4） Core: 核心檔案，提供了GUI基本的功能，

5） Font: 字庫，

6） JPEG: 圖片操作函式，

7） LCDDriver: LCD驅動支持，

8） MemDev: 記憶體設備支持，主要功能是防止在專案重疊時觸摸屏的閃爍，

9） Widget: 表單控制元件庫，

10） WM: 視窗管理庫，

注意：JPEG、MemDev、Widget、WM是可裁剪項，若要支持Widget(表單控制元件)，需要

WM(視窗管理器)的支持；使用控制元件時，需要將相應的頭檔案包含進去，比如我們需要使用按鈕BUTTON,那么我們需要先包含BUTTON.h頭檔案，否則控制元件即使支持也不可用，

二、移植步驟

移植準備作業：

一個塊STM32開發板
一個完好的LCD顯示屏
一個完整的基于開發板的KEIL工程(包含完整的LCD驅動代碼)
一個完整的UCGUI 3.9原始碼包

2.1 創建檔案夾

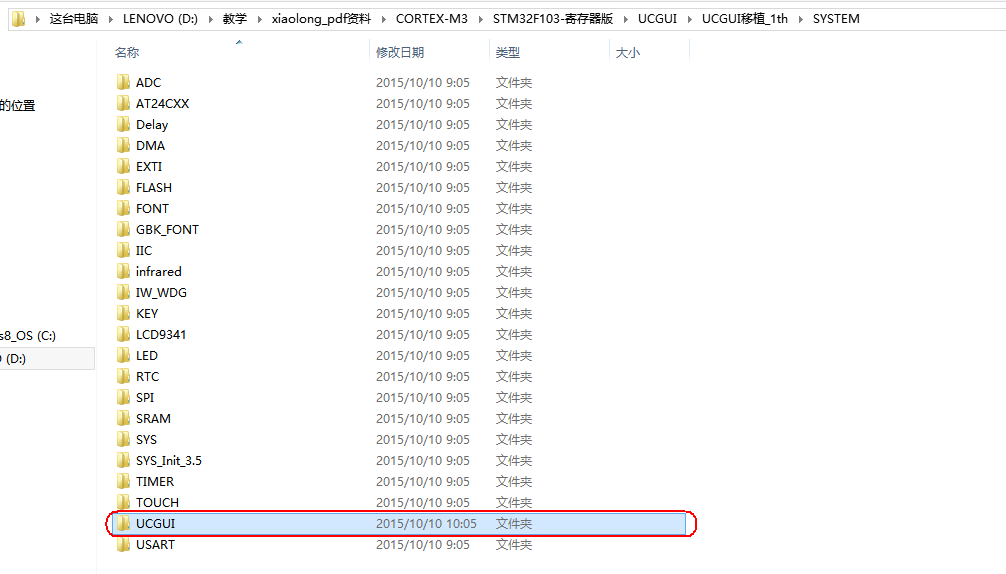

首先在KEIL工程目錄下創建一個UCGUI的檔案夾，用來存放移植需要用到的原始碼檔案，

效果圖：

2.2 拷貝原始碼檔案

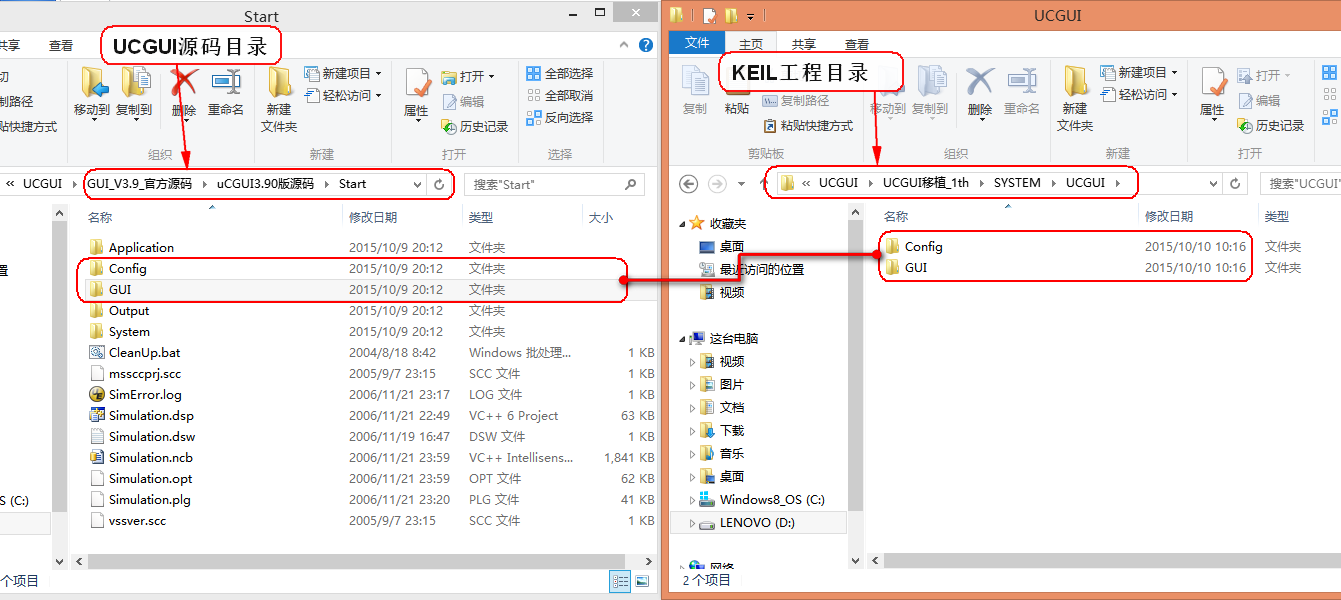

將GUI_V3.9_官方原始碼\uCGUI3.90版原始碼\Start路徑下的Config檔案夾和GUI檔案拷貝到剛才在KEIL工程目錄下創建的UCGUI檔案夾里，

效果圖：

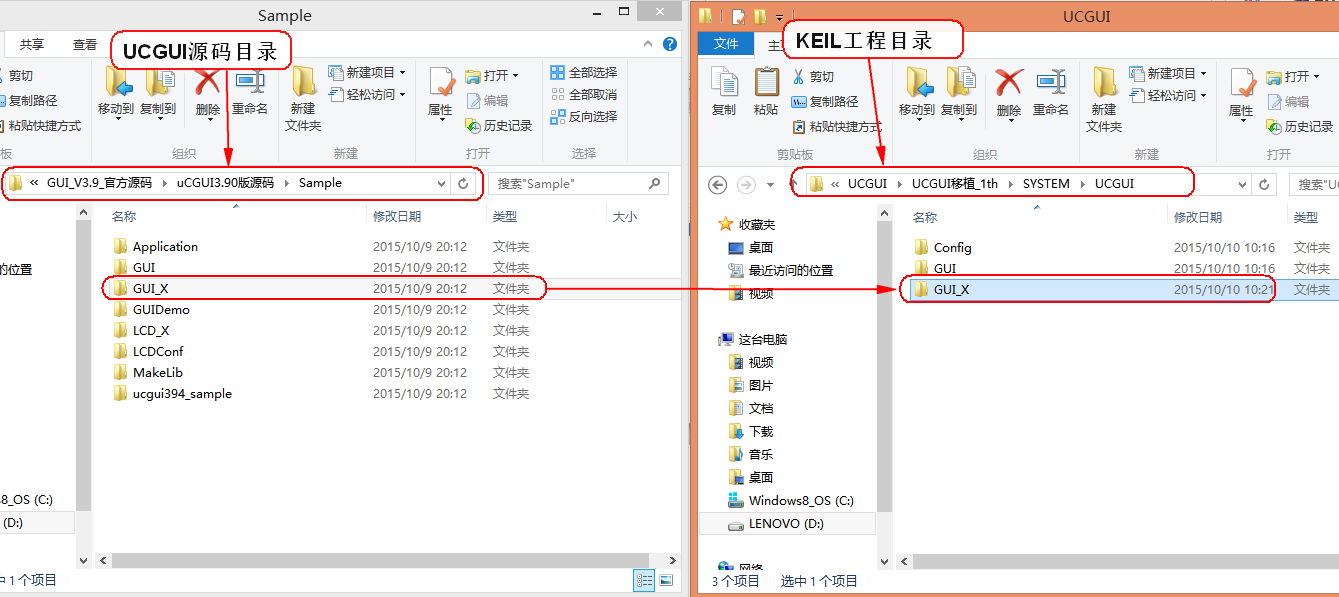

將GUI_V3.9_官方原始碼\uCGUI3.90版原始碼\Sample路徑下的GUI_X檔案夾拷貝到剛才在KEIL工程目錄下創建的UCGUI檔案夾里，（GUI_X檔案夾是作業系統的介面）

效果圖：

2.3 創建UCGUI工程

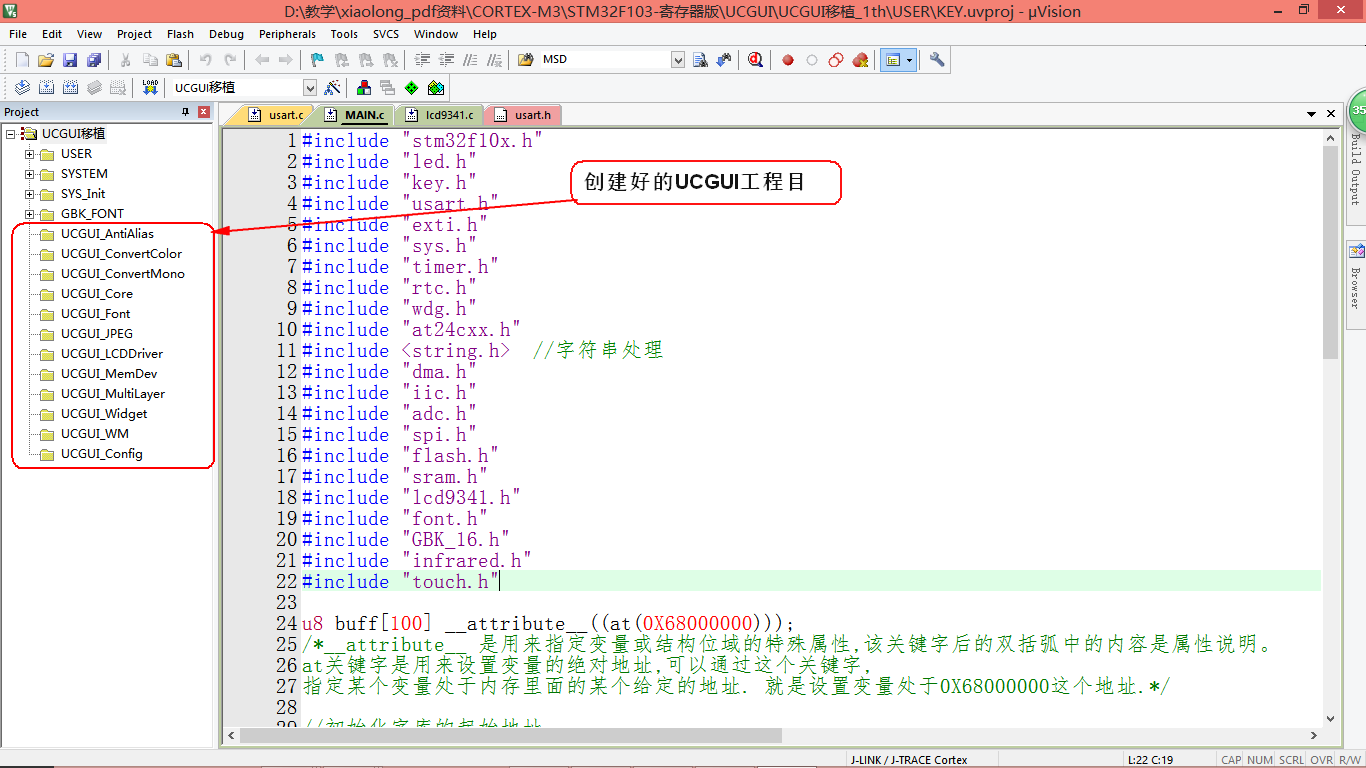

打開KEIL工程，添加UCGUI源代碼，

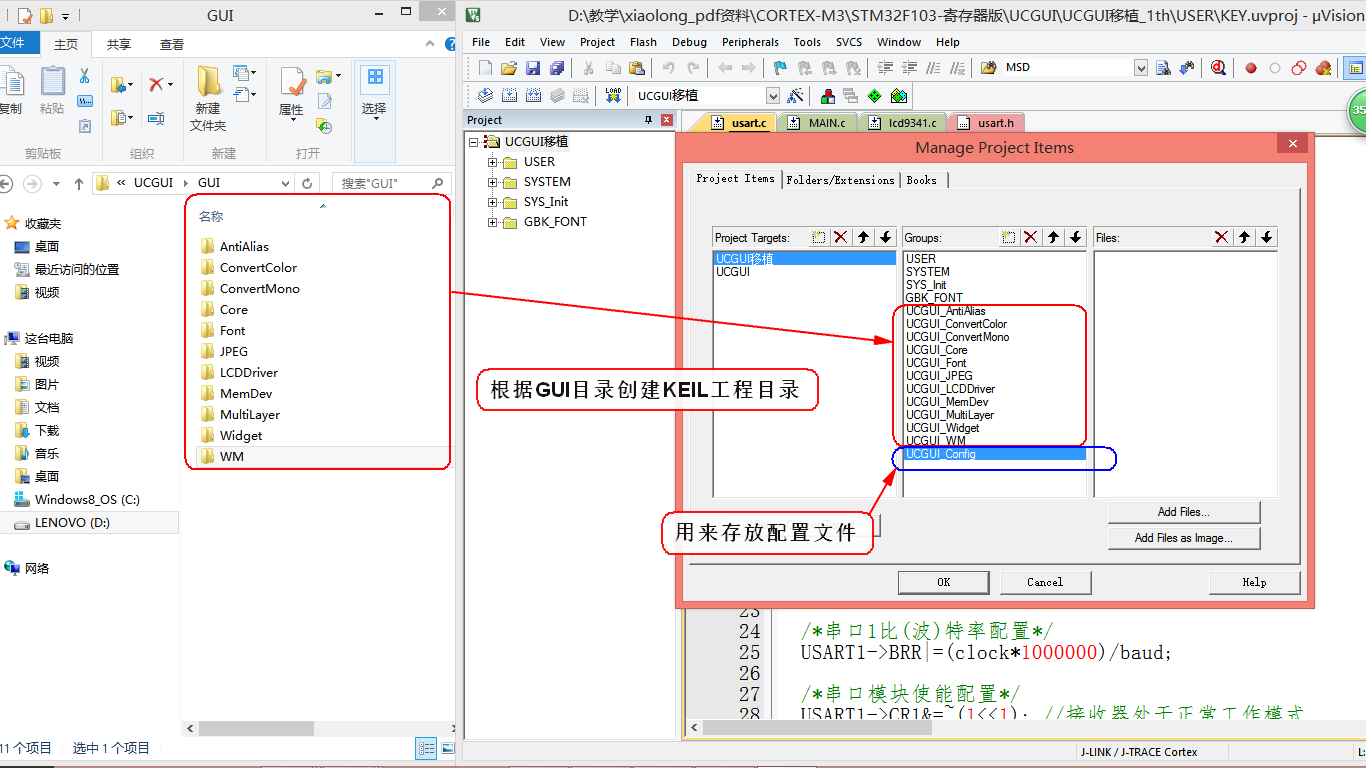

根據 UCGUI\GUI 目錄下的檔案創建KEIL的工程目錄，名字最好用原始碼默認的名字不要修改，以防止后面查找不方便，額外再添加創建一個UCGUI_Config目錄，用來存放UCGUI的組態檔創建好的工程目錄—效果圖：

2.4 添加UCGUI源檔案

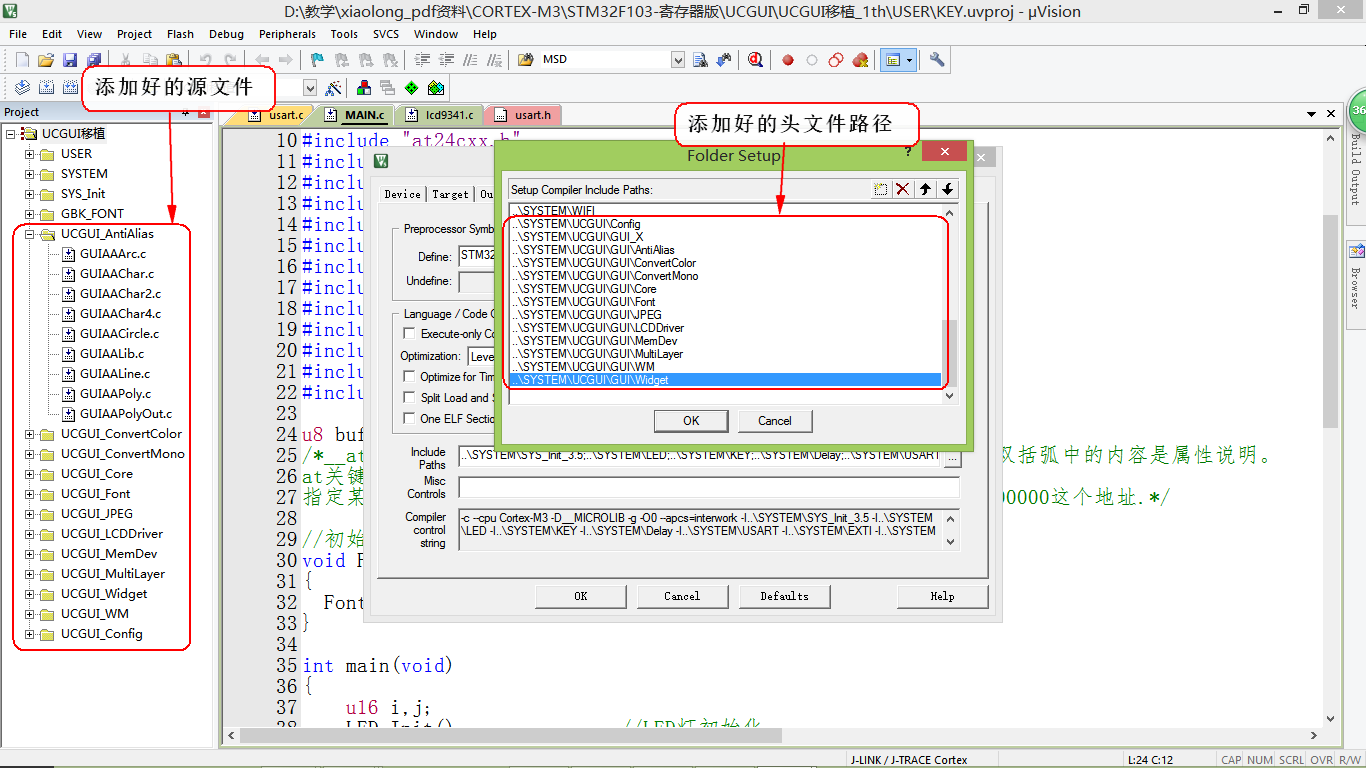

工程創建OK之后，將對應源檔案添加到KEIL工程目錄下，將對應的頭檔案加入工程，

效果圖：

添加的源檔案和頭檔案需要對照GUI檔案夾逐個添加，不能漏掉檔案，

源檔案只添加.c ，其他檔案一律不添加，

UCGUI_Config檔案夾添加的檔案如下所示：

UCGUI\GUI_X\GUI_X.c          //OS系統介面
UCGUI\Config\GUITouchConf.h   //配置觸摸屏
UCGUI\Config\ GUIConf.h       //配置GUI
UCGUI\Config\ LCDConf.h       //配置LCD顯示屏引數

效果圖：

2.5 修改組態檔

修改LCD組態檔，打開LCDConf.h檔案，替換下面的代碼：

#ifndef LCDCONF_H
#define LCDCONF_H
#define LCD_XSIZE (240)        /* 水平解析度X-resolution of LCD, Logical coor. */
#define LCD_YSIZE (320)        /* 垂直解析度Y-resolution of LCD, Logical coor. */
#define LCD_BITSPERPIXEL (16)  /*lcd 顏色深度*/
#define LCD_CONTROLLER (-1)    /*lcd 控制器的具體型號*/
#define LCD_FIXEDPALETTE (565) /*RGB 顏色位數*/
#define LCD_SWAP_RB (1)        /*紅藍反色交換*/
#define LCD_INIT_CONTROLLER() LCD9341_Init ();
/*底層初始化函式，自己寫的，而非原始碼自帶，這一步非常重要*/
#endif /* LCDCONF_H */

因為我們有LCD的驅動，不需要UCGUI的LCD驅動配置，

其中：LCD9341_Init (); 函式是我們自己工程的LCD初始化函式，我們的LCD初始化函式名字不能是LCD_Init()，因為UCGUI自帶的LCD初始化函式也是這個名字，我們自己的工程里也不能出現LCD名字的結構體，不然，會出現重定義的錯誤，

修改UCGUI組態檔，打開GUIConf.h檔案，修改成下面的代碼：

#ifndef GUICONF_H
#define GUICONF_H

#define GUI_OS                     (0)  /* 系統支持 */
#define GUI_SUPPORT_TOUCH         (0)  /* 支持觸摸屏 */
#define GUI_SUPPORT_UNICODE       (0)  /* 支持混合ASCII / UNICODE字串 */

#define GUI_DEFAULT_FONT          &GUI_Font6x8
//#define GUI_ALLOC_SIZE          12500  /* Size of dynamic memory ... For WM and memory devices*/
#define GUI_ALLOC_SIZE          1024*1024  /* Size of dynamic memory ... For WM and memory devices*/
#define GUI_WINSUPPORT             0  /* 視窗管理器包可用 */
#define GUI_SUPPORT_MEMDEV        0  /* 記憶體設備可用 */
#define GUI_SUPPORT_AA             0  /* 抗鋸齒可用 */

#endif  /* Avoid multiple inclusion */

初次移植，將不需要用到的配置全部關閉，等UCGU的基本操作熟悉之后再打開使用，

2.6 修改UCGUI底層驅動

打開LCDDummy.c檔案，添加UCGUI底層的畫點函式和讀點函式，

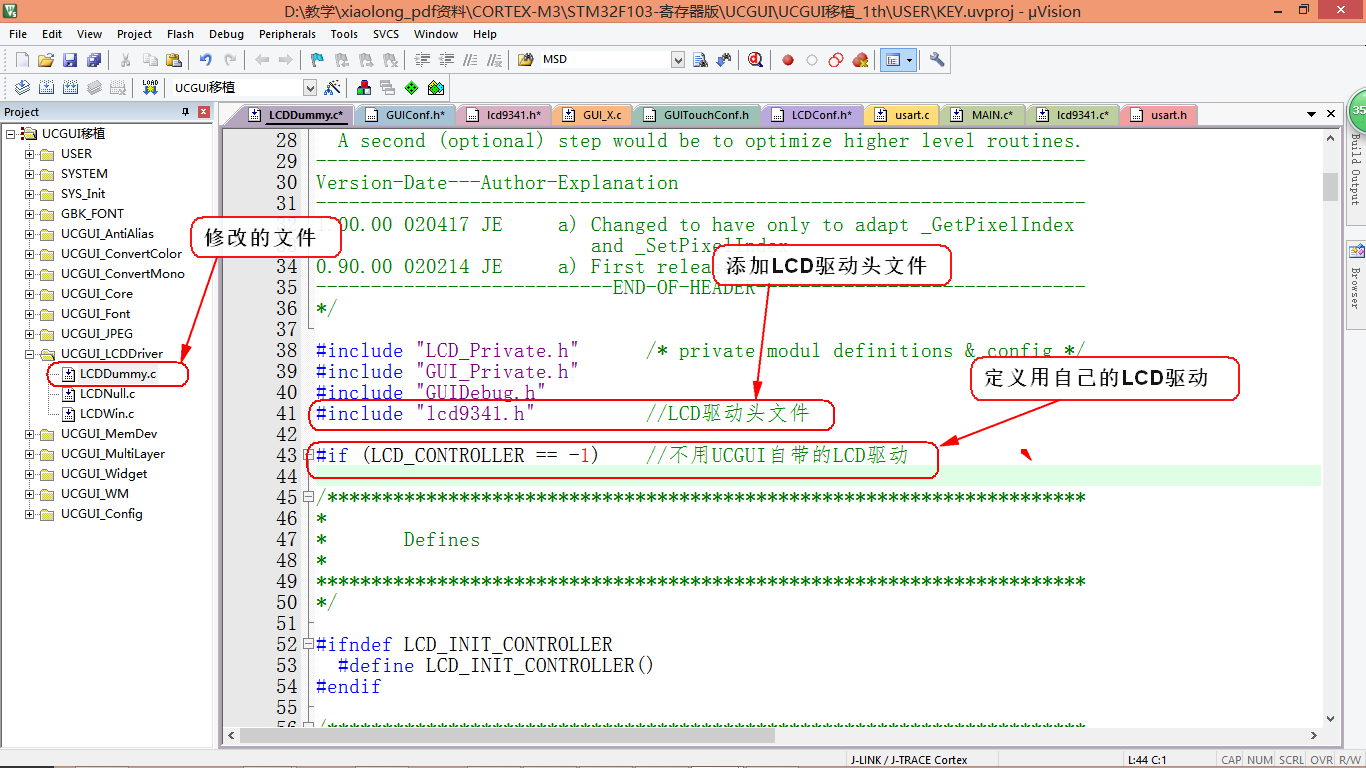

先在LCDDummy.c里加入LCD頭檔案，并且定義使用自己的LCD驅動，

添加畫點函式

該函式在LCDDummy.c檔案(大約382行)處，

void LCD_L0_SetPixelIndex(int x, int y, int PixelIndex)
 {
  /* Convert logical into physical coordinates (Dep. on LCDConf.h) */
  #if LCD_SWAP_XY | LCD_MIRROR_X| LCD_MIRROR_Y
    int xPhys = LOG2PHYS_X(x, y);
    int yPhys = LOG2PHYS_Y(x, y);
  #else
    #define xPhys x
    #define yPhys y
  #endif
  /* Write into hardware ... Adapt to your system */
  {
    LCD_DrawPoint_color(x,y,PixelIndex); //添加畫點函式
  }
}

添加讀點函式

該函式在LCDDummy.c檔案(大約407行)處，

unsigned int LCD_L0_GetPixelIndex(int x, int y) {
  LCD_PIXELINDEX PixelIndex;
  /* Convert logical into physical coordinates (Dep. on LCDConf.h) */
  #if LCD_SWAP_XY | LCD_MIRROR_X| LCD_MIRROR_Y
    int xPhys = LOG2PHYS_X(x, y);
    int yPhys = LOG2PHYS_Y(x, y);
  #else
    #define xPhys x
    #define yPhys y
  #endif
  /* Read from hardware ... Adapt to your system */
  {
		PixelIndex=LCD_ReadPoint(x,y);  //添加讀點函式
  }
  return PixelIndex;
}

2.7 編譯工程

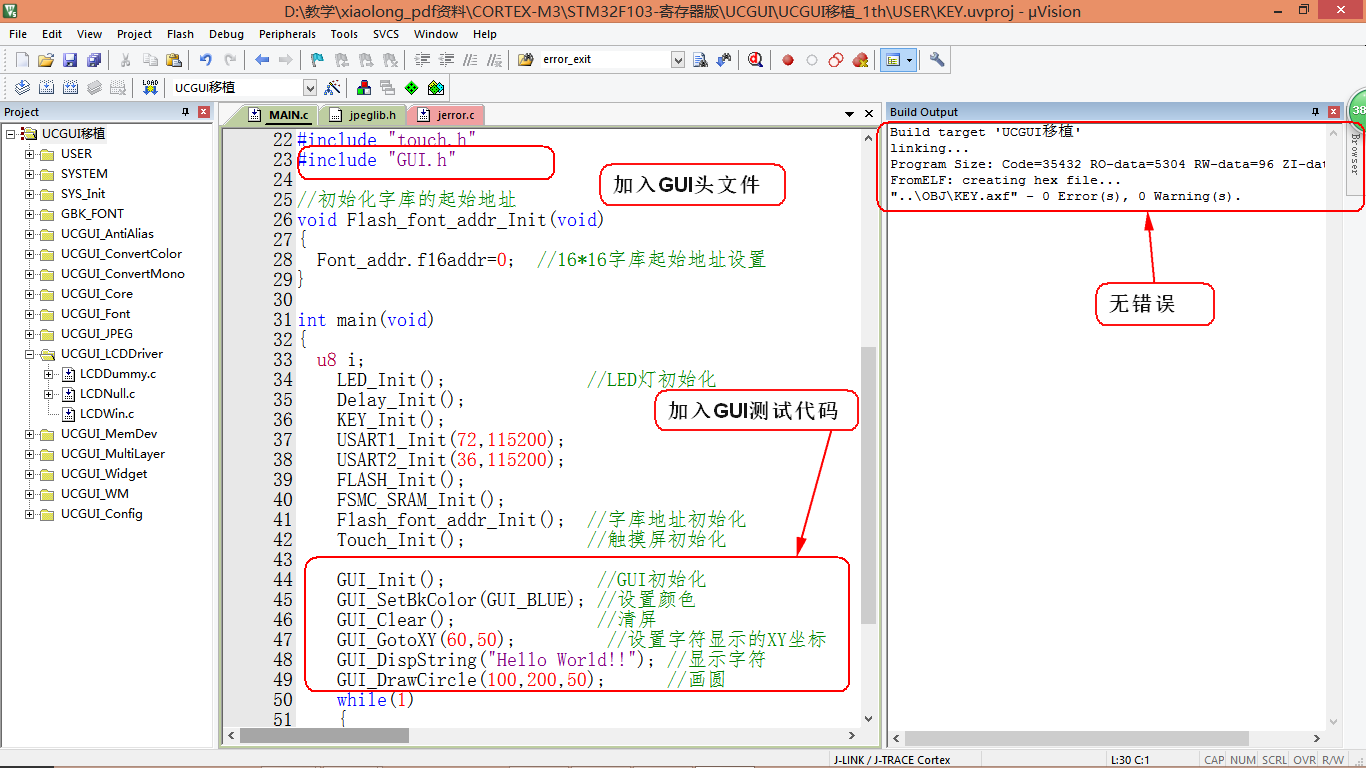

檔案修改完畢之后，回到主函式，添加#include "GUI.h"頭檔案，

并在主函式里加入下面的代碼，測驗GUI移植是否成功，

GUI_Init();                    //GUI初始化
GUI_SetBkColor(GUI_BLUE);      //設定顏色
GUI_Clear();                   //清屏
GUI_GotoXY(60,50);             //設定字符顯示的XY坐標
GUI_DispString("Hello World!!");   //顯示字符
GUI_DrawCircle(100,200,50);      //畫圓

代碼寫完，編譯工程，編譯時間1-10分鐘左右(電腦性能決定)，

效果圖：

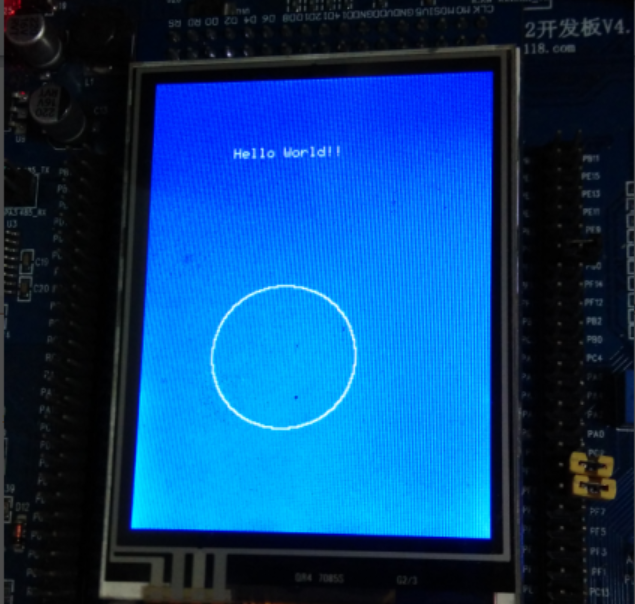

編譯成功之后，將代碼下載到開發板運行，

效果如圖：

2.8 編譯錯誤解決辦法

如果編譯出現下面的錯誤：

..\OBJ\KEY.axf: Error: L6218E: Undefined symbol exit (referred from jerror.o).

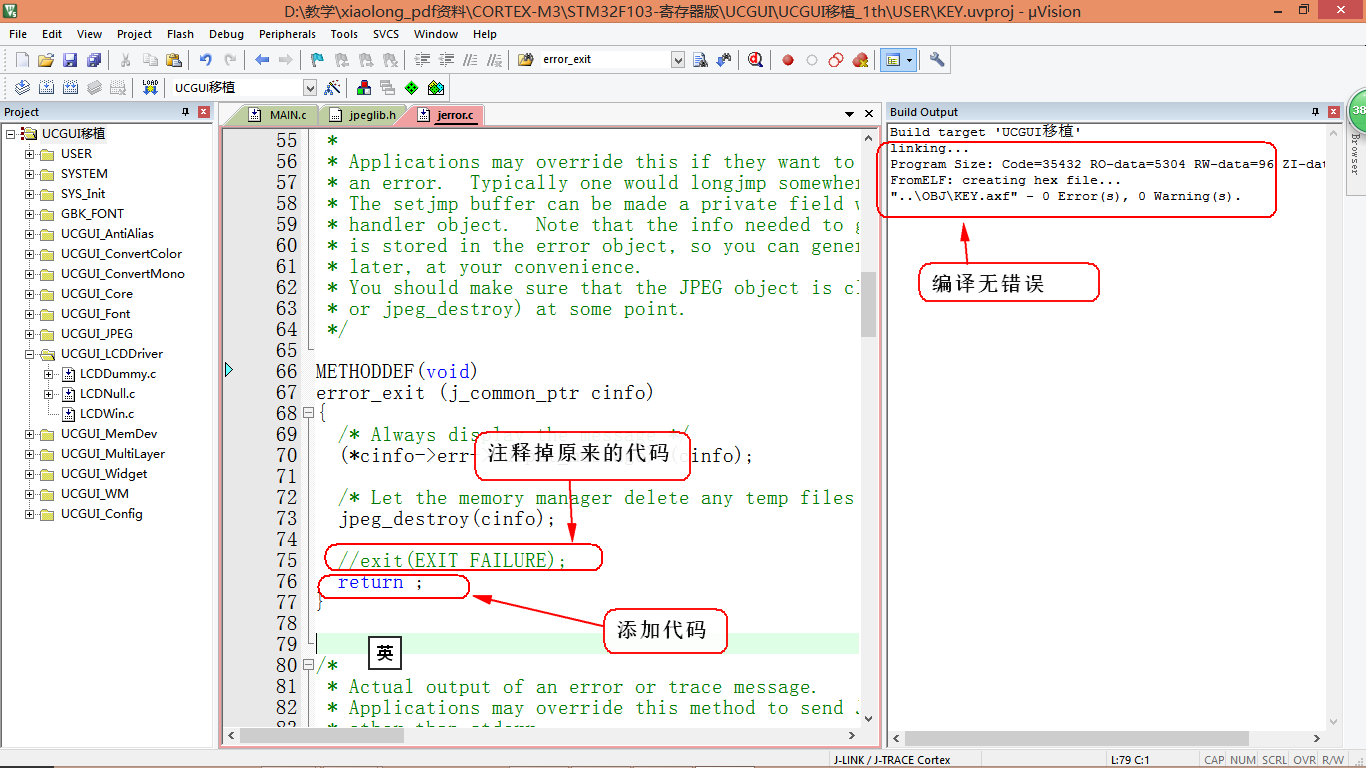

根據錯誤提示，打開jerror.c檔案，找到error_exit函式，將該函式的最后一行代碼exit(EXIT_FAILURE); 該為return ，改完，再次編譯，錯誤解決，

效果圖：

方法：

查找自己原來的工程里是否有以LCD命名的相關結構體，
查看原來工程里的LCD初始化函式是否是LCD_Init(), 如果是，就修改函式名字，

一般解決了上述的問題，移植一般都沒有問題，出現了問題，可以查看錯誤資訊，判斷是什么錯誤，針對性解決，

三、加入觸摸屏

加入觸摸屏功能之前，要保證原本工程已經有正常的觸摸屏驅動代碼，能正確的轉換觸摸屏的X Y坐標值，

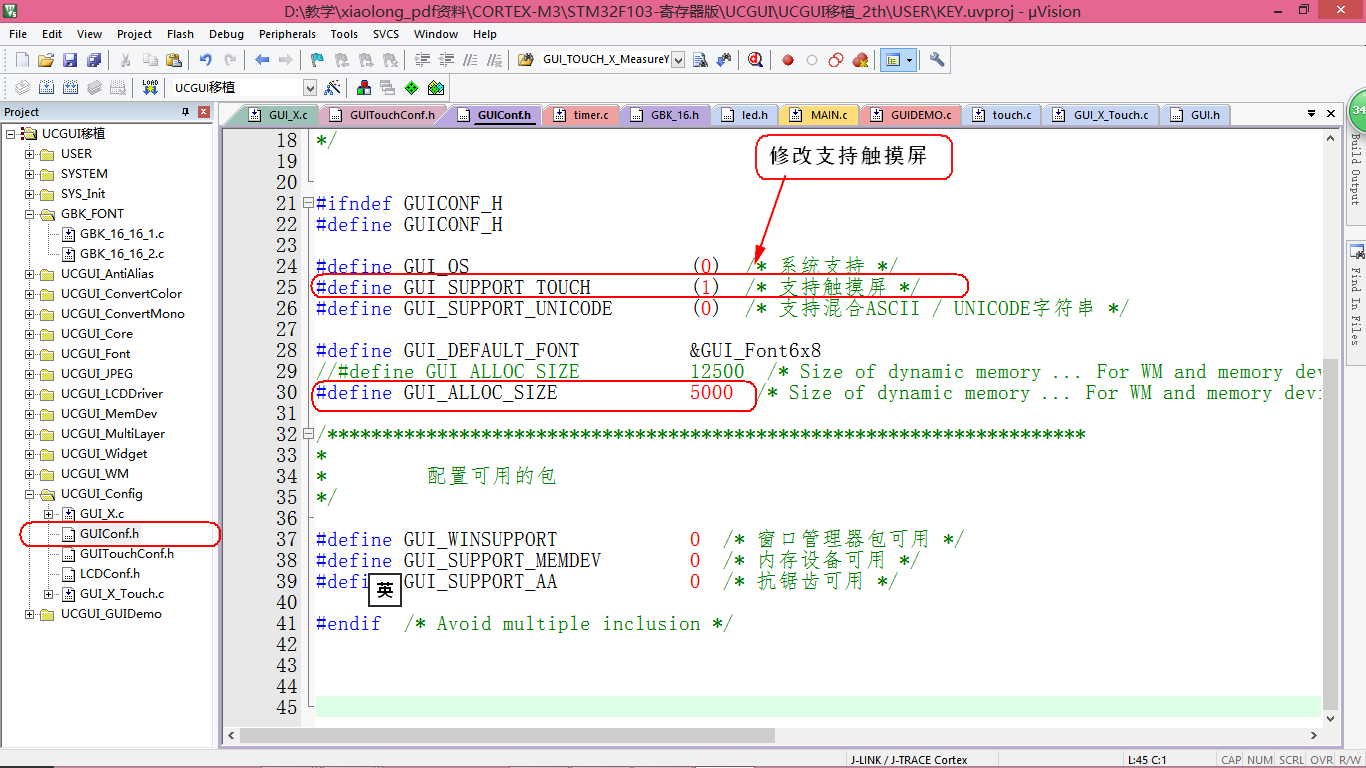

3.1 打開GUIConf.h檔案，修改當前GUI支持觸摸屏

#define GUI_SUPPORT_TOUCH         (1)  /* 支持觸摸屏 */
#define GUI_ALLOC_SIZE             5000   //修改記憶體空間改大一點，防止編譯不過

效果圖：

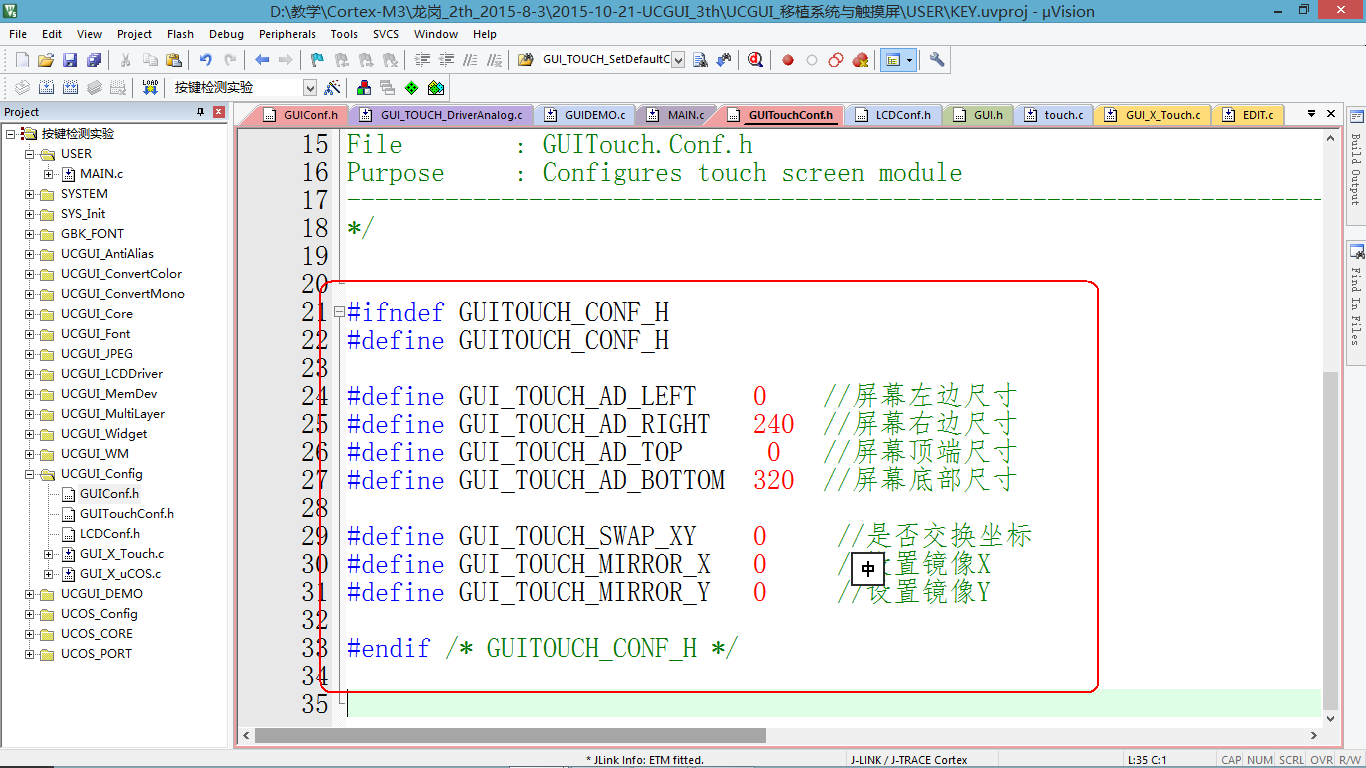

3.2 打開GUITouchConf.h檔案，替換成下邊代碼，

#ifndef GUITOUCH_CONF_H
#define GUITOUCH_CONF_H

#define GUI_TOUCH_AD_LEFT    0    //螢屏左邊尺寸
#define GUI_TOUCH_AD_RIGHT   240  //螢屏右邊尺寸
#define GUI_TOUCH_AD_TOP      0   //螢屏頂端尺寸
#define GUI_TOUCH_AD_BOTTOM  320  //螢屏底部尺寸

#define GUI_TOUCH_SWAP_XY    0     //是否交換坐標
#define GUI_TOUCH_MIRROR_X   0     //設定鏡像X
#define GUI_TOUCH_MIRROR_Y   0     //設定鏡像Y

#endif /* GUITOUCH_CONF_H */

效果圖：

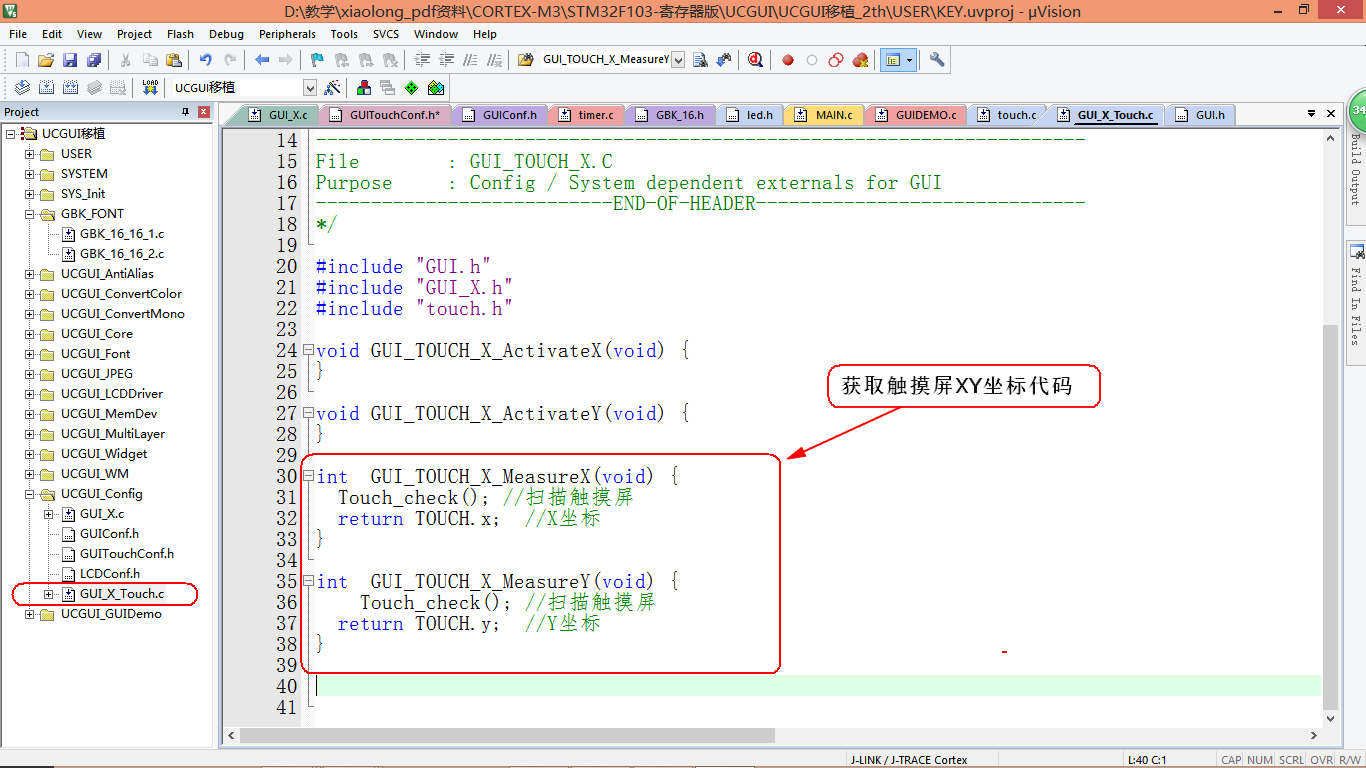

3.3 將GUI_X_Touch.c檔案加入到工程UCGUI_Config目錄，

GUI_X_Touch.c在UCGUI\GUI_X路徑下，

并修改獲取X Y 坐標代碼，加入觸摸屏驅動頭檔案，

修改代碼如下：

#include "GUI.h"
#include "GUI_X.h"
#include "touch.h"   //頭檔案
void GUI_TOUCH_X_ActivateX(void) {
}

void GUI_TOUCH_X_ActivateY(void) {
}
int  GUI_TOUCH_X_MeasureX(void) {
//添加獲取觸摸X坐標代碼
	Touch_check();   //掃描觸摸屏
 return TOUCH.x;  //X坐標
}

int  GUI_TOUCH_X_MeasureY(void) {
//添加獲取觸摸Y坐標代碼
  Touch_check(); //掃描觸摸屏
  return TOUCH.y;  //Y坐標
}

效果圖：

3.4 添加初始化函式

上邊步驟完成之后，在主函式添加(自己工程的)觸摸屏的初始化函式，觸摸屏即可正常運行，

3.5 輪詢檢測觸摸屏

如果GUI沒有加入系統，需要定義一個定時器去掃描觸摸屏，在定時器的中斷服務函式里加入GUI_TOUCH_Exec();函式，掃描的頻率為：10毫秒一次

如果GUI加入了系統，可以創建一個單獨的任務，在任務里添加GUI_TOUCH_Exec();

第四章加入UCOSII系統

4.1 移植準備步驟

本小節的的移植是基于UCOSII系統的移植

移植系統之前的準備作業：

一份UCOSII原始碼
熟悉UCOSII的基本操作(創建工程和任務撰寫)

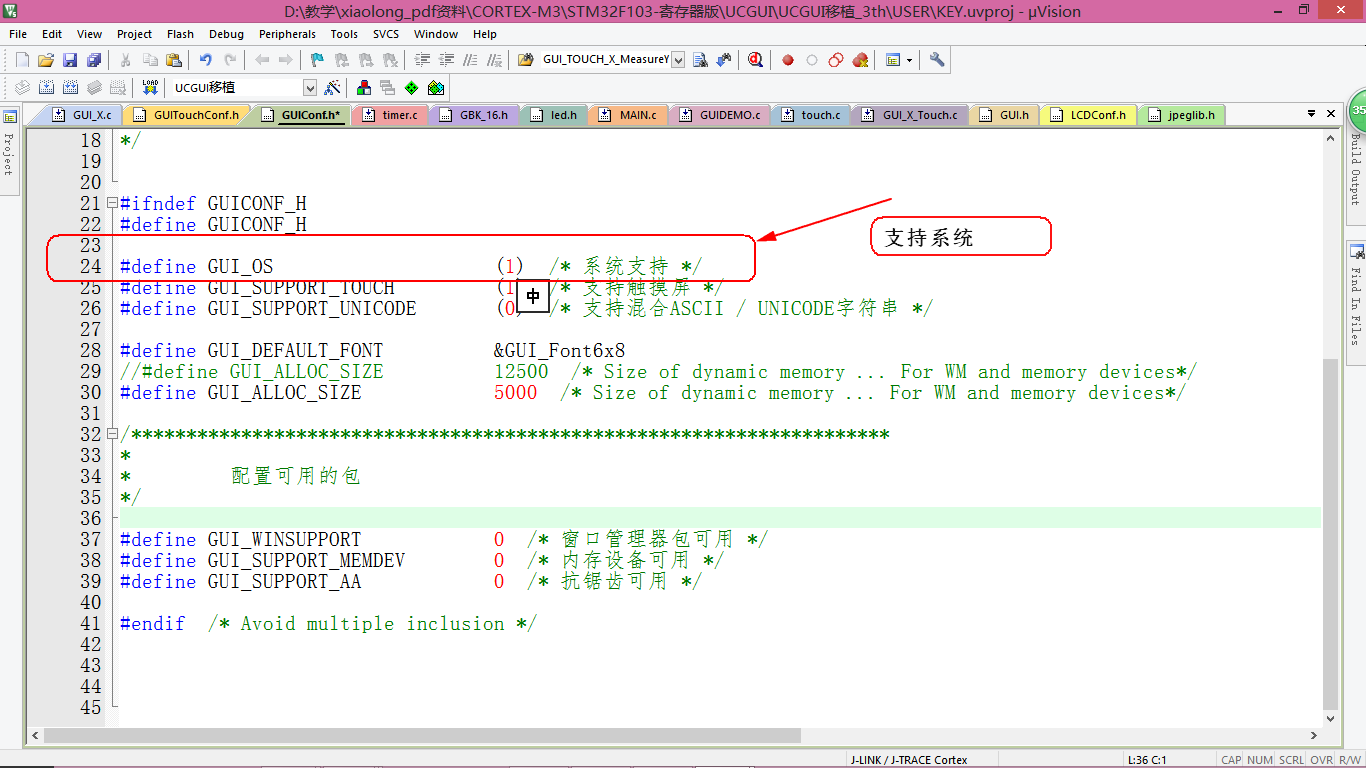

打開GUIConf.h檔案，修改當前GUI支持系統

#define GUI_OS                    (1)  /* 系統支持 */

效果圖：

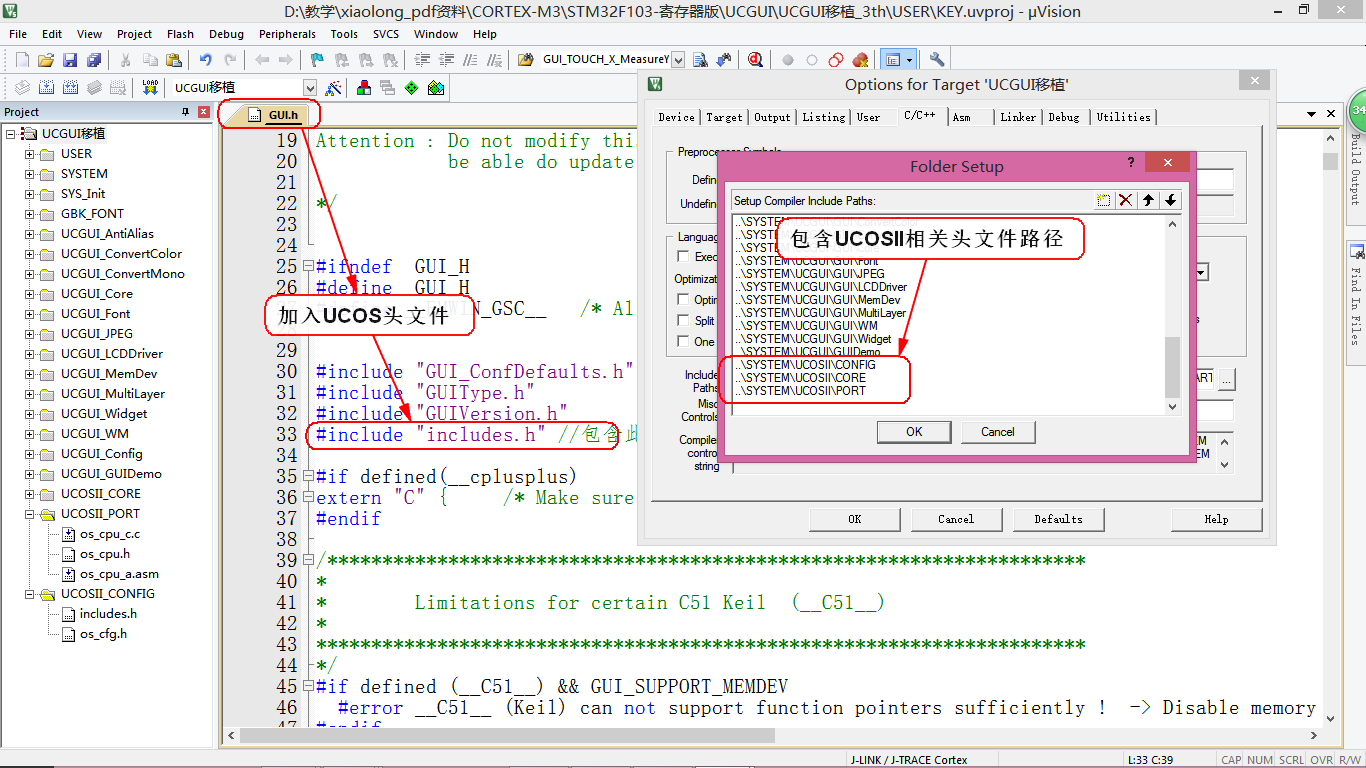

4.2 在GUI.h加入UCOSII的頭檔案，

添加相關頭檔案路徑效果圖：

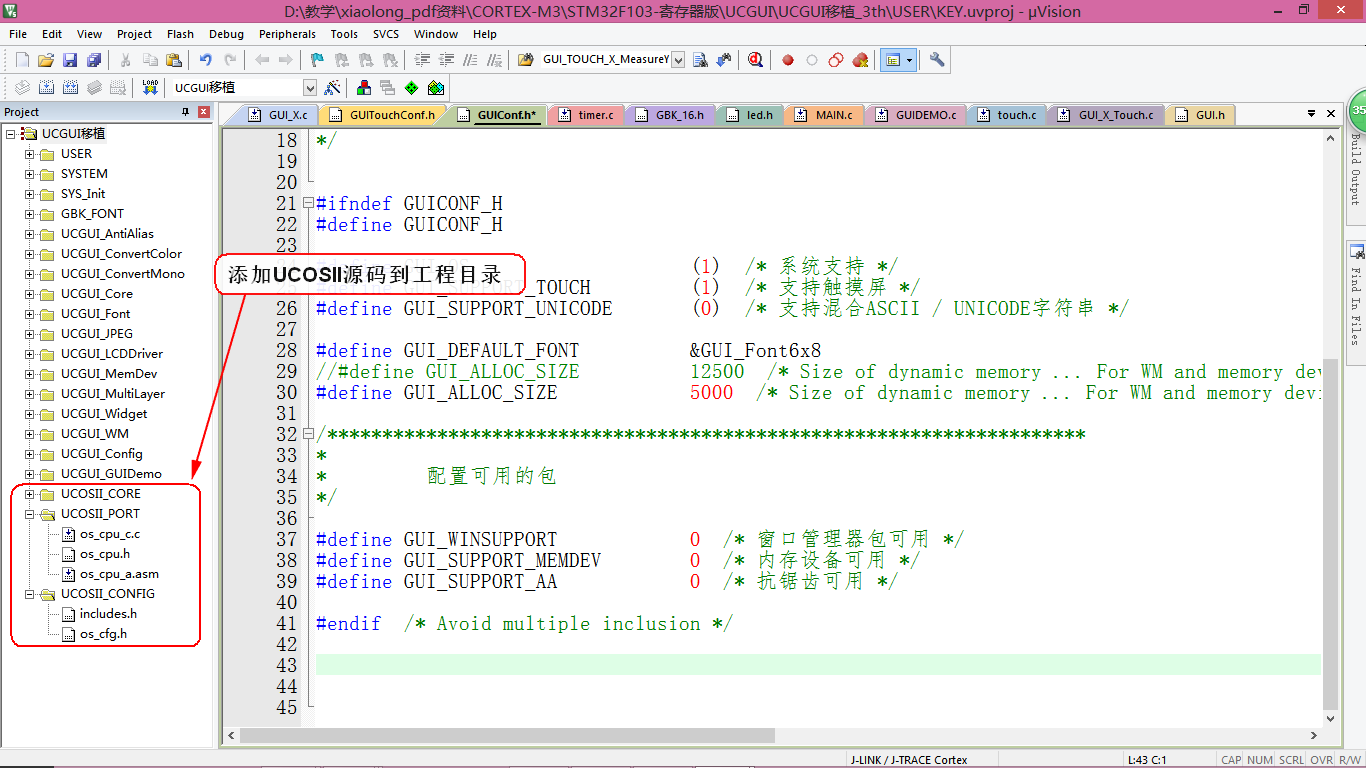

4.3 添加UCOSII原始碼到工程目錄

效果圖：

注意：加載原始碼的時候，不能將ucos_ii.c加入到工程，加入了ucos_ii.c檔案會出現重定義，

”ucos_ii.c的代碼作用是加載源檔案，因為UCOSII其他源檔案我們已手動加入到工程，已不需要ucos_ii.c的代碼”，

4.4 設定UCOSII任務調度時間基準

初始化滴答時鐘，開啟滴答時鐘中斷，設定滴答時鐘10毫秒中斷一次，

(用任何一個硬體定時器都可以代替)

在滴答時鐘中斷服務函式里加入下面的代碼：

(記得在滴答定時器中斷函式的代碼檔案里參考UCOSII的頭檔案：#include "includes.h" )

/*

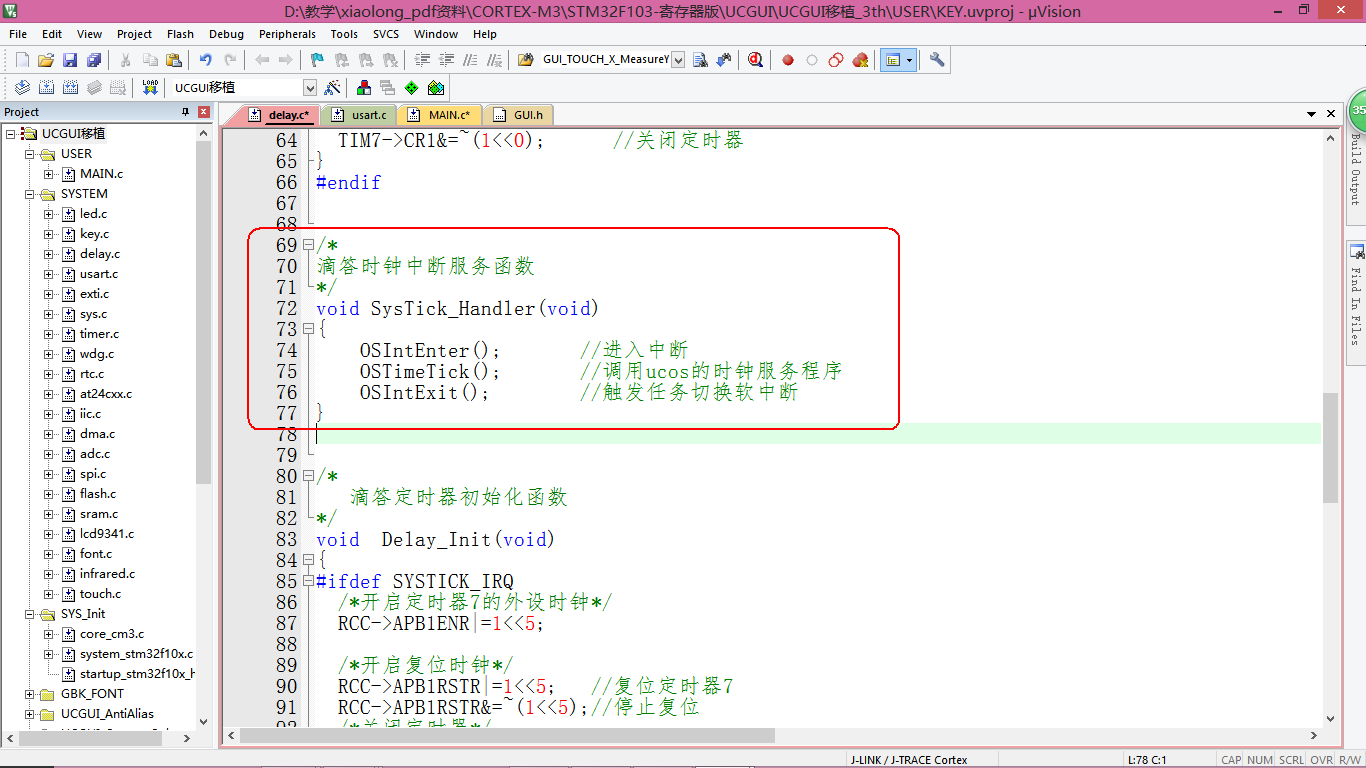

滴答時鐘中斷服務函式
*/
void SysTick_Handler(void)
{
	   OSIntEnter();		   //進入中斷
    OSTimeTick();       //呼叫ucos的時鐘服務程式
    OSIntExit();         //觸發任務切換軟中斷
}

效果圖：

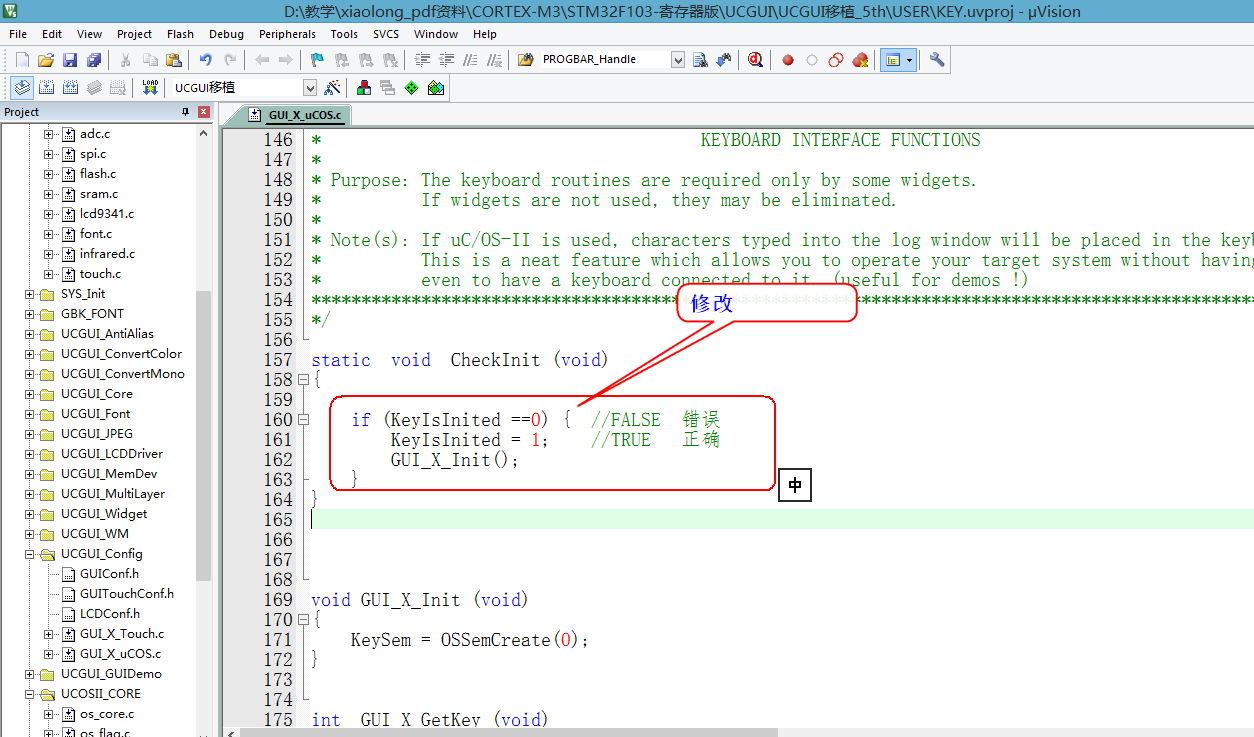

4.5 修改錯誤與正確的宏

4.6 添加UCOS支持檔案

在進行上邊的步驟，之后，編譯工程，會出現如下的錯誤：

Build target 'UCGUI移植'
linking...
..\OBJ\KEY.axf: Error: L6218E: Undefined symbol GUI_X_GetTaskId (referred from guitask.o).
..\OBJ\KEY.axf: Error: L6218E: Undefined symbol GUI_X_InitOS (referred from guitask.o).
..\OBJ\KEY.axf: Error: L6218E: Undefined symbol GUI_X_Lock (referred from guitask.o).
..\OBJ\KEY.axf: Error: L6218E: Undefined symbol GUI_X_Unlock (referred from guitask.o).
Not enough information to list image symbols.
Finished: 1 information, 0 warning and 4 error messages.
"..\OBJ\KEY.axf" - 4 Error(s), 0 Warning(s).
Target not created

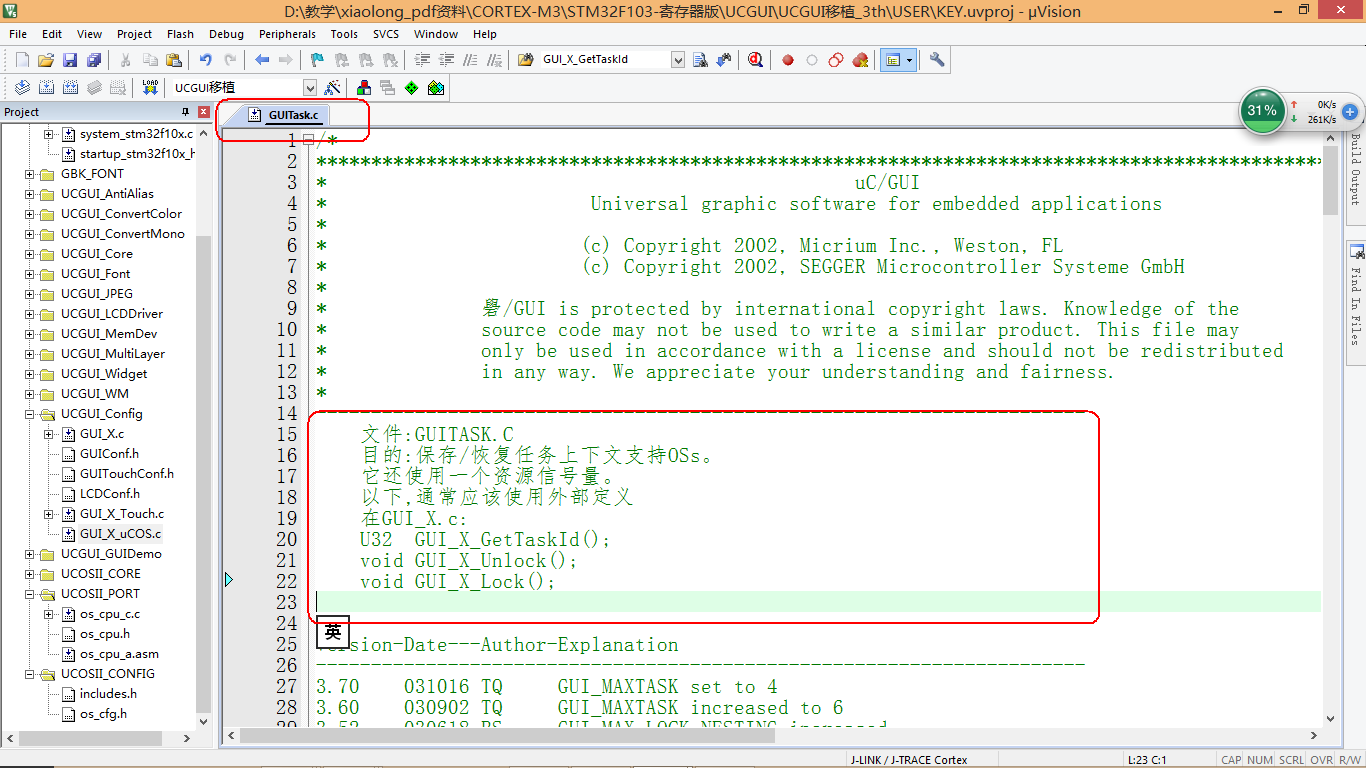

根據報錯提示資訊，打開GUITask.c 檔案，GUITask.c有提示需要在GUI_X.c檔案實作幾個函式，

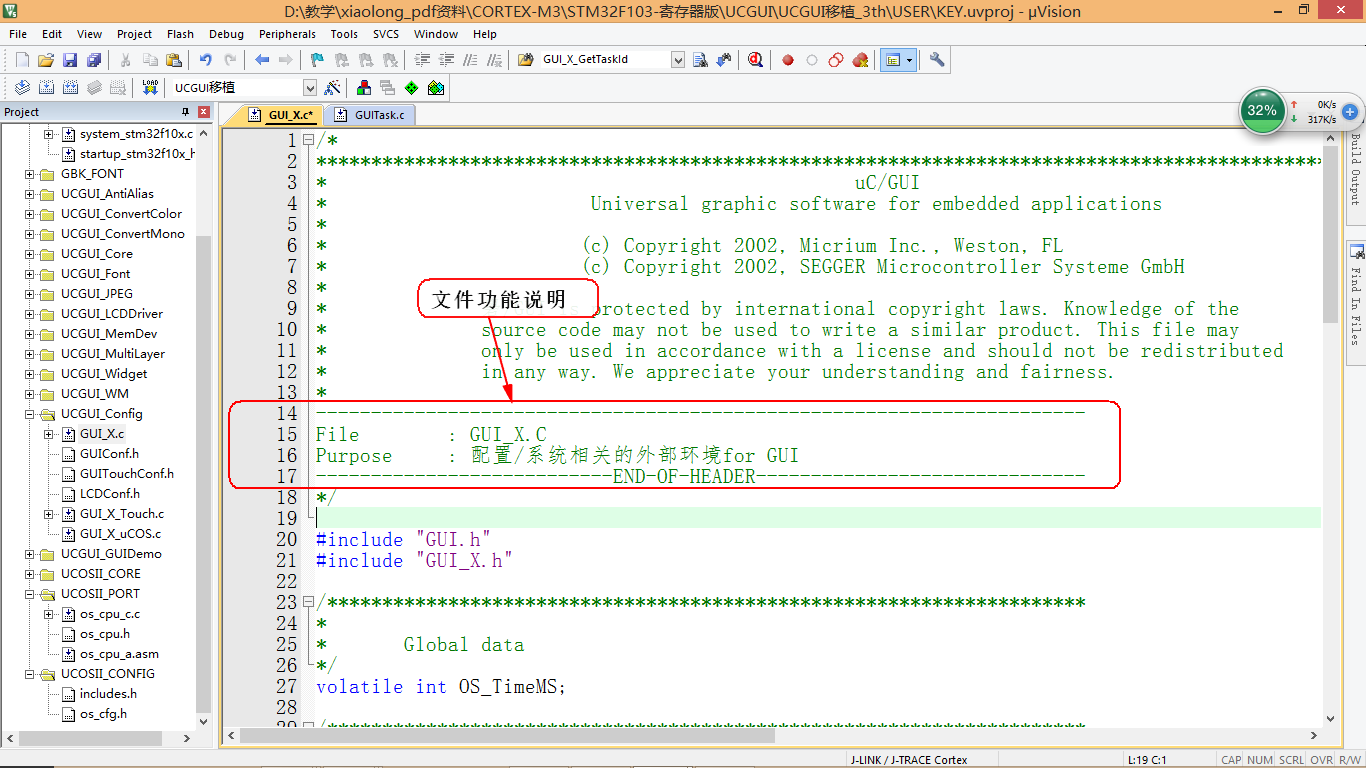

根據提示，繼續打開GUI_X.C ，前邊有提到，GUI_X.C檔案主要是提供OS系統介面，配置/系統相關的外部環境，

效果圖：

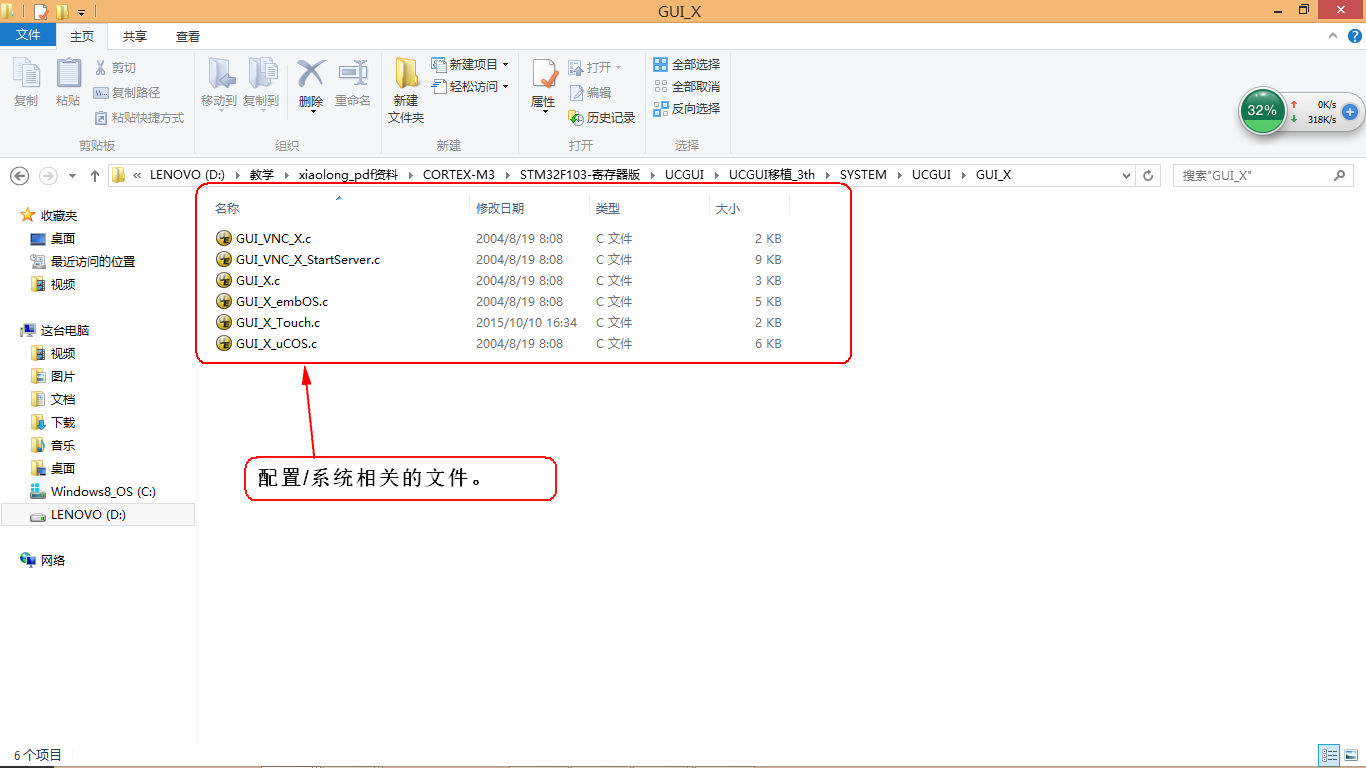

我們當前移植的OS是UCOSII系統，打開KEIL工程路徑下的GUI_X檔案夾：

效果圖：

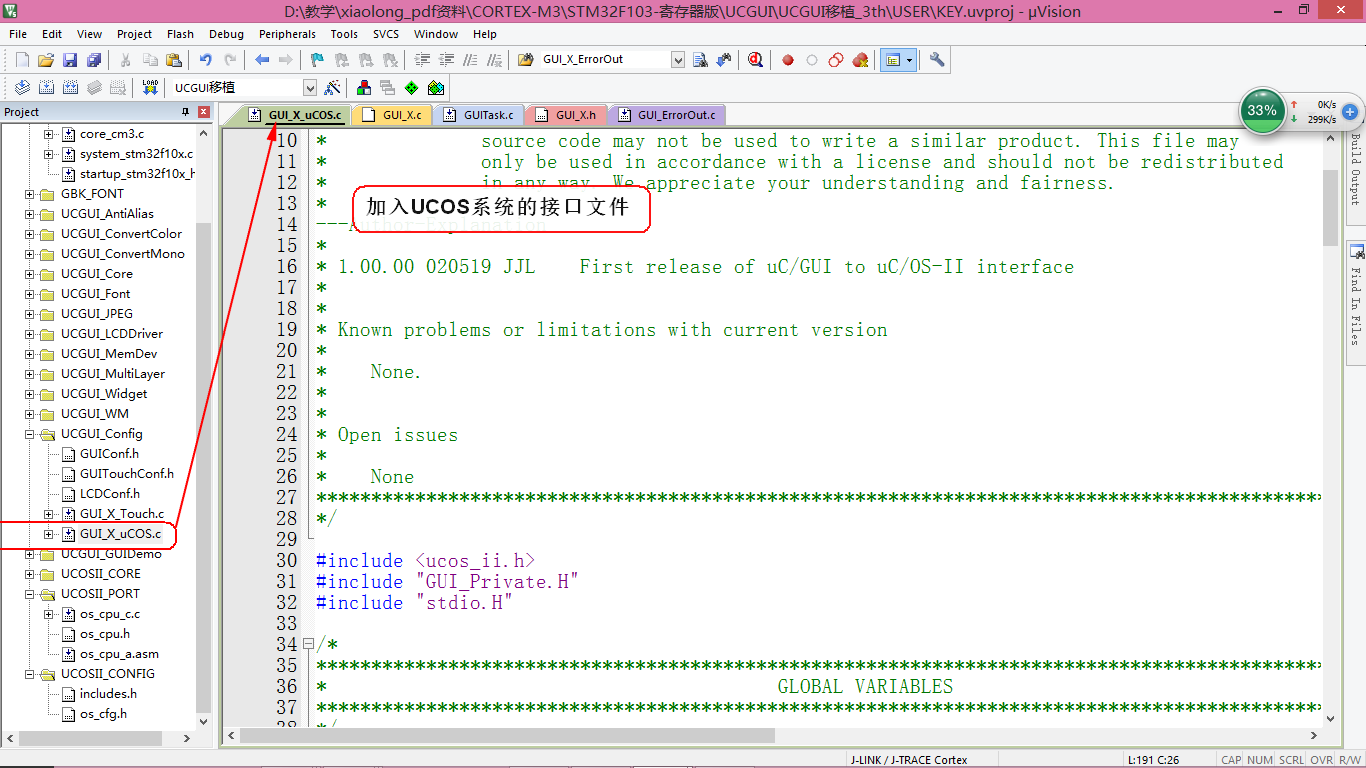

該目錄下有6個與系統介面相關的檔案，我們移植的是UCOS系統，其中GUI_X_uCOS.c檔案是UCOSII系統的介面，我們將GUI_X_uCOS.c檔案加入到工程

效果圖：

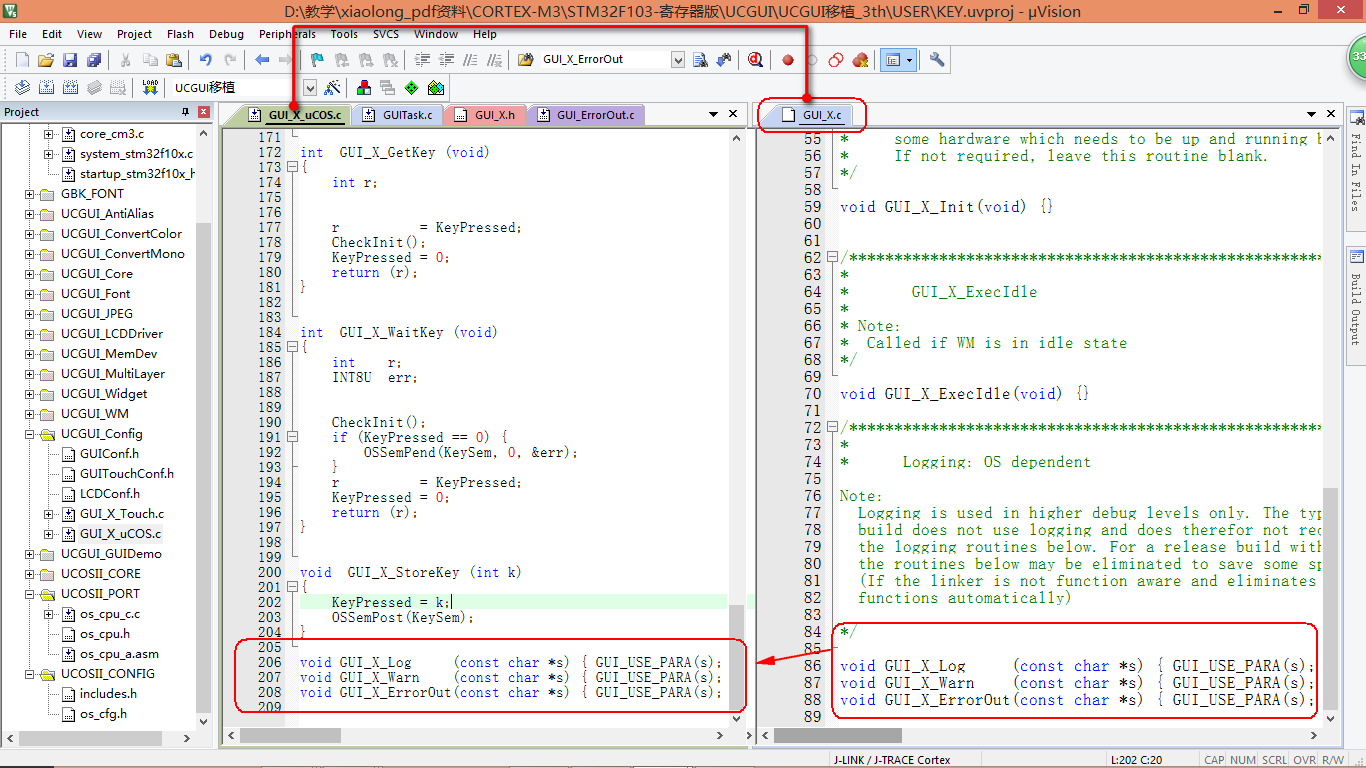

將GUI_X.C檔案的三個底層函式拷貝一份到GUI_X_uCOS.c檔案

void GUI_X_Log      (const char *s) { GUI_USE_PARA(s); }
void GUI_X_Warn     (const char *s) { GUI_USE_PARA(s); }
void GUI_X_ErrorOut  (const char *s) { GUI_USE_PARA(s); }

效果圖：

完成上面的步驟之后，將GUI_X.c檔案從工程中卸載掉，因為GUI_X_uCOS.c與GUI_X.c檔案實作的函式有很多是相同的，不卸載GUI_X.c會出現重定義的錯誤，

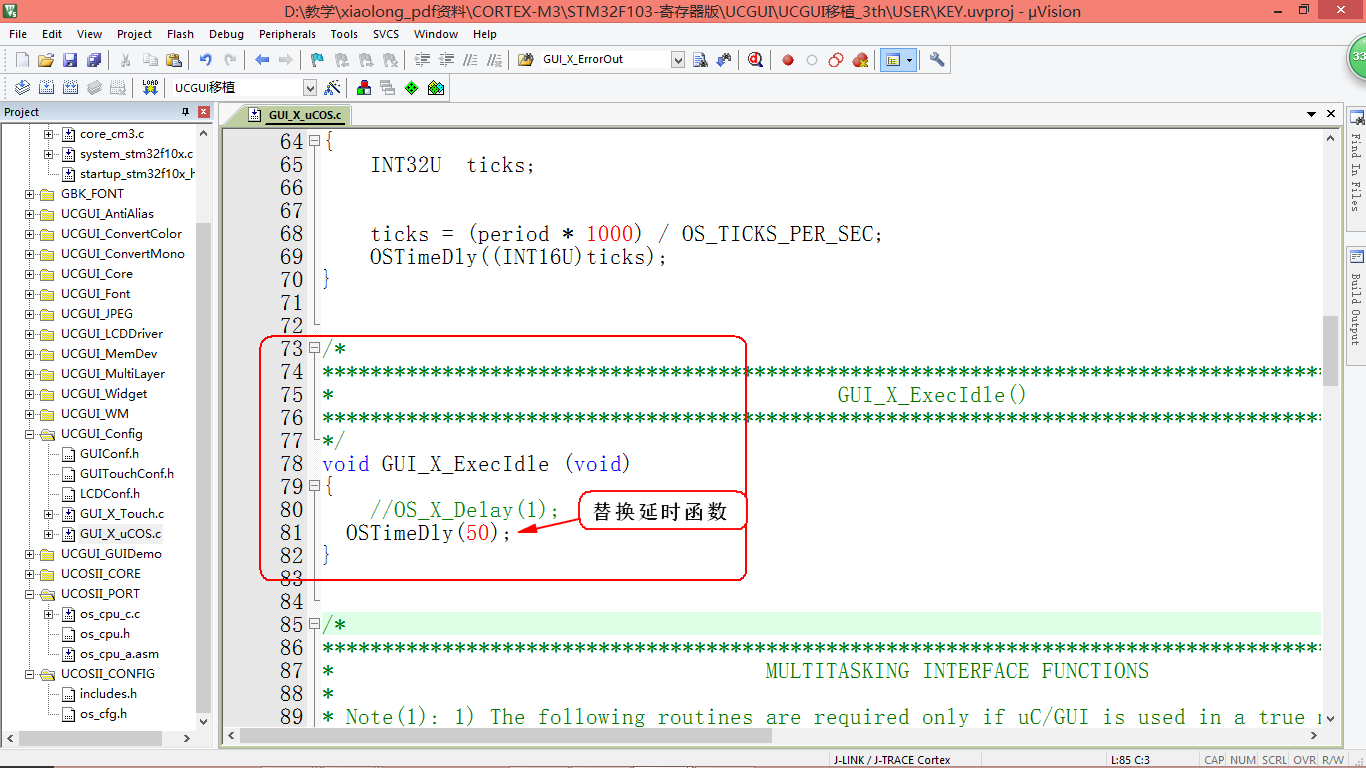

接著修改GUI_X_uCOS.c檔案，替換UCOS的延時函式，(大約在78行)，

void GUI_X_ExecIdle (void)
{
    //OS_X_Delay(1);
	OSTimeDly(50);  //UCOS延時函式
}

效果圖：

4.7 建立任務測驗效果

//開始任務
void start_task(void *pdata)
{
  OS_CPU_SR cpu_sr=0;
	pdata = pdata;
  OS_ENTER_CRITICAL();			      //進入臨界區(無法被中斷打斷)
 	OSTaskCreate(led0_task,(void *)0,(OS_STK*)&LED0_TASK_STK[LED0_STK_SIZE-1],LED0_TASK_PRIO);	//創建的任務
 	OSTaskCreate(led1_task,(void *)0,(OS_STK*)&LED1_TASK_STK[LED1_STK_SIZE-1],LED1_TASK_PRIO);
	OSTaskSuspend(START_TASK_PRIO);	//掛起起始任務.
	OS_EXIT_CRITICAL();			        //退出臨界區(可以被中斷打斷)
}


//LED0任務
void led0_task(void *pdata)
{
	u8 i;
	u16 cnt=0;
	/***************************************
	畫一個進度條控制元件
	****************************************/

  hProgBar_1 = PROGBAR_Create(0, 0, 240, 40, WM_CF_SHOW); //設定進度條的大小坐標引數
	PROGBAR_SetBarColor(hProgBar_1,0,GUI_GREEN); //引數(句柄,1(0)代表本函式是顯示進度條覆寫的區域還未覆寫的區域,進度條覆寫的顏色)
  PROGBAR_SetBarColor(hProgBar_1,1,GUI_RED);   //引數(句柄,1(0)代表本函式是顯示進度條覆寫的區域還未覆寫的區域,進度條未覆寫的顏色)
  PROGBAR_SetValue(hProgBar_1,99);             //引數(句柄 ,99是進度條顯示的99%)

	while(1)
	{
	  i=!i;
		LED2(i);
		LED3(i);
		PROGBAR_SetValue(hProgBar_1,cnt);  //顯示進度條1控制元件 的進度
		OSTimeDlyHMSM(0,0,1,0);           //將一個任務延時若干時間(設定時、 分、 秒、 毫秒)
	  WM_Exec();
		cnt++;
		if(cnt>=100)
		{
			cnt=0;
		}
	}
}

//LED1任務
void led1_task(void *pdata)
{
	u8 i;
	u16 cnt;
	hProgBar_2 = PROGBAR_Create(0, 80, 240, 40, WM_CF_SHOW); //設定進度條的大小坐標引數
	PROGBAR_SetBarColor(hProgBar_2,0,GUI_GREEN); //引數(句柄,1(0)代表本函式是顯示進度條覆寫的區域還未覆寫的區域,進度條覆寫的顏色)
  PROGBAR_SetBarColor(hProgBar_2,1,GUI_RED);   //引數(句柄,1(0)代表本函式是顯示進度條覆寫的區域還未覆寫的區域,進度條未覆寫的顏色)

	while(1)
	{
		//GUIDEMO_main();	 //運行DEMO代碼
		i=!i;
		LED1(i);
		LED4(i);
	  PROGBAR_SetValue(hProgBar_2,cnt);  //顯示進度條2控制元件 的進度
		WM_Exec();                         //顯示生效
		OSTimeDlyHMSM(0,0,0,500); //將一個任務延時若干時間(設定時、 分、 秒、 毫秒)
	  cnt++;
		if(cnt>=100)
		{
			cnt=0;
		}
	}
}

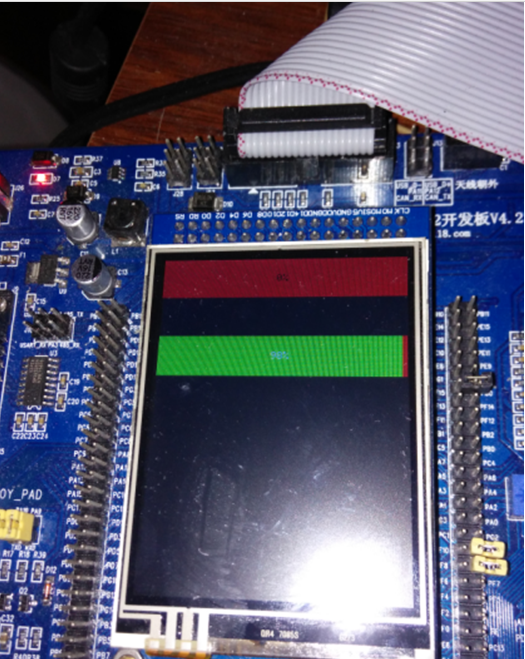

效果圖：

第五章移植DEMO代碼

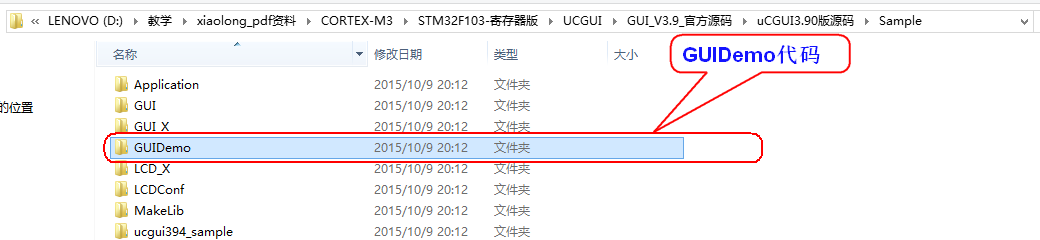

將DEMO檔案全部加入工程編譯，最后運行DEMO代碼，

//LED0任務
void led0_task(void *pdata)
{
	u8 i;
	while(1)
	{
	  i=!i;
		LED2(i);
		LED3(i);
        GUI_TOUCH_Exec();			 //監視和重繪觸摸板
		OSTimeDlyHMSM(0,0,0,10);          //將一個任務延時若干時間(設定時、 分、 秒、 毫秒)
	}
}

//LED1任務
void led1_task(void *pdata)
{
	u8 i;
	while(1)
	{
		GUIDEMO_main();	 //運行DEMO代碼
		i=!i;
		LED1(i);
		LED4(i);
		OSTimeDlyHMSM(0,0,0,10);          //將一個任務延時若干時間(設定時、 分、 秒、 毫秒)
	}
}

系統時間計算

如果跑UCOS系統可以設定UCOS作業頻率高一些: #define OS_TICKS_PER_SEC 1000 //一秒的節拍時間，

節拍時間計算方式：滴答時鐘中斷時間 * 節拍次數 = 1秒

第六章常用相關函式決議

6.1 初始化函式

函式原型	GUI_Init();
函式功能	初始化GUI的內部資料結構和變數，使用GUI任何功能之前必須呼叫本函式
函式引數
回傳值

6.2 設定XY坐標

函式原型	GUI_GotoXY(int x, int y)
函式功能	設定當前的XY坐標
函式引數	X ：橫坐標 Y:縱坐標
回傳值	成功回傳0
相關函式	GUI_GotoX() 設定當前X坐標 GUI_GotoY() 設定當前Y坐標

6.3 設定LCD背景顏色

函式原型	void GUI_SetBkColor(GUI_COLOR color)
函式功能	設定LCD背景顏色
函式引數	Color：顏色值
回傳值	無

6.4 設定LCD前景顏色

函式原型	void GUI_SetColor(GUI_COLOR color)
函式功能	設定LCD前景顏色
函式引數	Color：顏色值
回傳值	無
所屬檔案	GUI_SetColor.c

6.5 在當前坐標顯示文本

函式原型	void GUI_DispString(const char GUI_UNI_PTR *s)
函式功能	在當前坐標顯示文本-字串
函式引數	*s ：字串指標
回傳值	無
所屬檔案	GUI_DispString.C

示例：

GUI_DispString("Hello World!!"); //顯示字串

6.6 指定坐標顯示文本

函式原型	void GUI_DispStringAt(const char GUI_UNI_PTR *s, int x, int y)
函式功能	在指定坐標顯示文本-字串
函式引數	*s ：字串指標 X：橫坐標 Y：縱坐標
回傳值	無
所屬檔案	GUI_DispStringAt.c

示例：

GUI_DispStringAt("Hello World!!",0,100); //顯示字串

6.7 顯示文本API函式集合

函數	說明
GUI_DispChar()	在當前坐標顯示單個字符
GUI_DispCharAt()	在指定坐標顯示單個字符
GUI_DispChars()	按指定重復次數顯示一個字符
GUI_DispChars()	在當前坐標顯示字串
GUI_DispStringAt()	在指定坐標顯示字串
GUI_DispStringAtCEOL()	在指定坐標顯示字串，并清除到行末
GUI_DispStringInRect()	在指定矩形區域內顯示字串
GUI_DispStringLen()	在當前坐標顯示指定字符數量的字串

6.8 選擇文本繪圖模式

函式	功能
GUI_SetTextMode();	設定文本繪圖模式

6.9 選擇文本對齊方式

函式	功能
GUI_GetTextAlign()	回傳當前文本對齊模式
GUI_SetLBorder()	設定換行后的左邊界
GUI_ SetTextAlign()	設定文本對齊模式

6.10 設定當前文本坐標

函式	功能
GUI_GotoX()	設定當前X坐標
GUI_GotoXY()	設定當前YX坐標
GUI_GotoY()	設定當前Y坐標

6.11 回傳當前文本坐標

函式	功能
GUI_GetDispPosX()	回傳當前X坐標
GUI_GetDispPosY()	回傳當前Y坐標

6.12 清除視窗相關函式

函式	功能
GUI_Clear()	清除活動視窗（如果背景是活動視窗，則是清除整個螢屏）
GUI_DispCEOL()	清除從當前坐標到行末的顯示內容

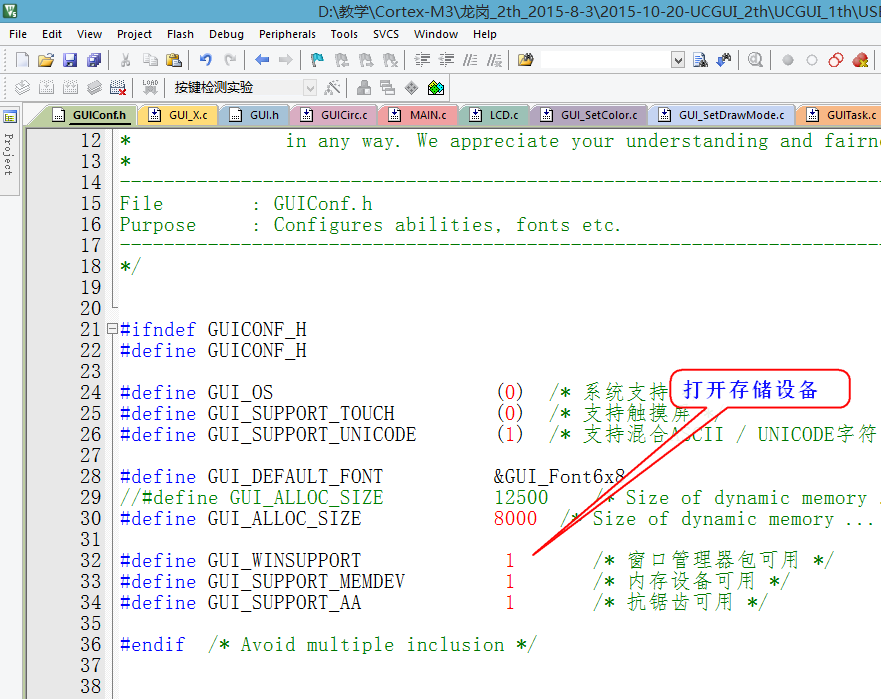

第七章儲存設備

默認情形下，存盤設備是被激活的，為了優化軟體的性能，對存盤設備的支持可以在配
置檔案 GUIConf.h 中加入下面一行而關閉：
#define GUI_SUPPORT_MEMDEV 0

要是使用時，需要將宏開關打開：

轉載請註明出處，本文鏈接：https://www.uj5u.com/qita/302577.html

標籤：其他

上一篇：幾種典型的智慧農業物聯網解決方案

下一篇：Python生成掃雷地圖(并非游戲實作)

基于STM32移植UCGUI圖形界面框架(3.9.0原始碼版本)

一、環境介紹

二、UCGUI介紹

2.1 UCGUI

2.2 GUI相關檔案介紹

二、移植步驟

2.1 創建檔案夾

2.2 拷貝原始碼檔案

2.3 創建UCGUI工程

2.4 添加UCGUI源檔案

2.5 修改組態檔

2.6 修改UCGUI底層驅動

2.7 編譯工程

2.8 編譯錯誤解決辦法

三、加入觸摸屏

3.1 打開GUIConf.h檔案，修改當前GUI支持觸摸屏

3.2 打開GUITouchConf.h檔案，替換成下邊代碼，

3.3 將GUI_X_Touch.c檔案加入到工程UCGUI_Config目錄，

3.4 添加初始化函式

3.5 輪詢檢測觸摸屏

第四章 加入UCOSII系統

4.1 移植準備步驟

4.2 在GUI.h加入UCOSII的頭檔案，

4.3 添加UCOSII原始碼到工程目錄

4.4 設定UCOSII任務調度時間基準

4.5 修改錯誤與正確的宏

4.6 添加UCOS支持檔案

4.7 建立任務測驗效果

第五章 移植DEMO代碼

第六章 常用相關函式決議

6.1 初始化函式

6.2 設定XY坐標

6.3 設定LCD背景顏色

6.4 設定LCD前景顏色

6.5 在當前坐標顯示文本

6.6 指定坐標顯示文本

6.7 顯示文本API函式集合

6.8 選擇文本繪圖模式

6.9 選擇文本對齊方式

6.10 設定當前文本坐標

6.11 回傳當前文本坐標

6.12 清除視窗相關函式

第七章 儲存設備

第四章加入UCOSII系統

第五章移植DEMO代碼

第六章常用相關函式決議

第七章儲存設備
