華為云計算IE面試筆記-FusionCompute上的虛擬機A和虛擬機B不能正常通信，請描述可能的故障點和排除方法（分析虛擬機A和虛擬機B不通）

*快速定位故障點：（考到）

ARP：同一二層內可以通過ARP -a命令查詢到要訪問的主機IP（ARP表項中記錄了同一二層中的IP和MAC的對應關系），若查詢不到，說明二層出現問題（Vlan 間不通）或者硬體問題（交換機策略限制，交換機掛了，服務器掛了，線纜松動），若查詢得到一般是虛擬機側的問題，

tracert/traceroute目的端：路由跟蹤，若失敗，三層出現問題，大可能是網關出現問題（網關在路由器上設定錯誤，加入了錯誤的路由條目，虛擬機側未設定正確網關，虛擬機網卡未設定正確網關）

同網段：

先互相ping對方 VM，如果能ping通，那么就是虛擬機側的問題，（防火墻沒關、獲得無效IP、網關資訊配置錯誤、安全組限制、殺毒軟體，）

  如果不能ping通，那就arp -a，

如果沒有目的MAC地址說明是物理問題（物理鏈路不通，交換機策略限制，交換機掛了，服務器掛了）或者 Vlan 間不通（VLAN隔離），

不同網段：

如果在同一路由器下，可以在源目 VM 分別查看 arp 表是否存在對應的網關MAC地址，不存在，則是本端二層有問題（物理硬體或VLAN間不通）；存在或者通，問題可能就出在虛擬機側，（防火墻沒關、獲得無效IP、網關資訊配置錯誤、安全組限制、殺毒軟體，）

不同路由器，用traceroute命令檢查每一跳的情況，可能是鏈路上的路由出了問題，若失敗，三層出現問題，大可能是網關出現問題（網關在路由器上設定錯誤，加入了錯誤的路由條目，虛擬機側未設定正確網關，虛擬機網卡未設定正確網關），

如果不是同一主機，條件允許的情況下，可以將虛擬機移至同一主機，如果通，則是物理網路配置錯誤，

*DVS、OVS、EVS的區別：

DVS是FC中VRM上的一個用于管理和統一下發配置的虛擬分布式交換機，它是一個邏輯上的概念，不存在的，只在VRM上體現，

OVS是一款使用開源軟體實作的虛擬交換機，是DVS在底層的體現，真正負責主機內部流量轉發的組件，在底層是實際存在的，是內核態的，

EVS是OVS的升級版，是華為結合intel的DPDK技術去實作了用戶態（免內核）的虛擬交換機，可以直接通過用戶態去轉發，不需要再經過內核再去找它的原生驅動再找網卡再進行轉發了，路徑變短，性能提升，

A能ping通B，B ping不通A是什么原因？

 A開啟了防火墻、A和B不在一個安全組，

開啟了防火墻流量可以出去，進來的流量會有限制，埠組會拒絕ping，保證安全性，

*在SC上創建的兩臺虛擬機不通有哪些原因？

（四種網路）路由，內部，外部，直連 （考試環境是 type 3，只有外部網路和內部網路） 1. 可能在不同的 VPC，

2. 同 vpc 可能在不同的網路中，內部和路由不通，內部和外部也不通--是天然不通，配彈性 IP或者snat可以實作路由網路和外部網路的通信（彈性 ip 可以雙向，snat 只能單向內訪外），

3. 位于不同的安全組中、安全組的隔離，（要安全組放行），

*兩虛擬機昨天還通，今天就不通了，有什么原因導致？

1. 虛擬機側：虛擬機藍屏故障（pvdriver驅動監控）；物理主機進入維護狀態或者物理機故障；埠組被人為誤改了，不在同一個埠組內，

2. DHCP模塊故障后，動態ip用不了，

3. CNA節點EVS行程故障，

4. 中間鏈路故障，

*如果是兩個部門之間不通，有什么原因導致？

兩個部門，通常情況下，處在不同的 vlan，也就是處于不同的埠組，

可能原因有：埠組 vlan 是否配置錯誤、上行鏈路是否處于不同的物理平面；TOR 交換機是否配置錯誤；網關設備是否配置錯誤；中間系統是否攔截流量；

*如果兩臺虛機在兩個DVS上，怎么互通？

三層互通，使用路由器將兩個物理平面打通；

或者如果兩個交換機是三層交換機 直接鏈接然后放通相應VLAN就好

*安全組是怎么理解的？

安全組是具有同等安全要求的一組虛擬機，不同 VPC 下的安全組默認是不可以通的，

不同安全組之間的訪問控制由 IPtable 和 iNIC 來實作，

*兩個 VPC 里面的主機就一定不通嗎?

不一定，VM 的路由網路，系結彈性 IP 后可以通信，

或者配置安全組策略，使兩個 VPC 中的 VM 可以通信，

或把 VM 放入直連網路

*一個物理網路就對應一個 DVS 嗎？

一個 CNA 主機內一個 DVS 系結一個 CNA 主機物理網口

*Fusionscompute的三個概念：存盤資源、存盤設備和資料存盤，

1. 存盤資源：告知資料在哪里，硬碟在哪里

2. 存盤設備：資料存放的空間

3. 資料存盤：FusionCompute維持出來的統一概念（使用存盤時，存盤資源告知位置，找到存盤設備）

虛擬化資料存盤：實作存盤虛擬化時，采用主機存盤虛擬化+檔案系統實作，

非虛擬化資料存盤：存盤設備虛擬化

裸設備映射資料存盤：裸設備+邏輯卷

裸設備映射和非虛擬化存盤的區別就是，存盤本身是不是高級存盤

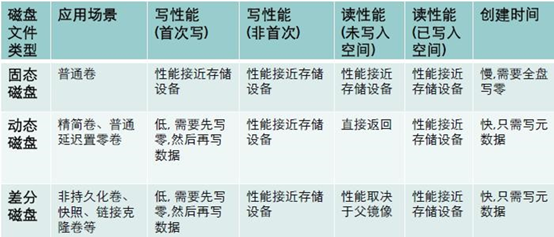

*虛擬磁盤型別以及差別

*主機和 VRM 心跳連接例外？怎么解決？

可能原因:

1. CNA 節點下電，

2. 網路出現例外，

3. CNA 節點管理網口例外，

4. CNA 節點行程例外，

在告警資訊中確認例外主機的 IP 和 BMC IP 登錄 BMC，檢查主機是否下電

如果是下電狀態，選擇上電，待主機上電成功后，查看告警是否清除

用 putty 登錄 VRM 后臺，嘗試 ping 主機的 ip，如果不通，檢查網路問題，

如果通的話，用 putty 登錄 CNA 節點，service vnad status 查看 vnad 服務是否啟動如果沒有啟動,service vnad restart，

PS：VRM 之所以能接管 CNA，因為 VRM 呼叫了 CNA 里的 vnad 行程

*虛擬磁盤的型別有哪些？配置模式有哪些？磁盤模式有哪些？

型別：

普通：只能給單個虛擬機使用

共享：可以系結給多個虛擬機使用

配置模式：

普通：根據磁盤容量為磁盤分配空間，在創建程序中會將物理設備上保留的資料置零，這種格式的磁盤性能要優于其他兩種磁盤格式，但創建這種格式的磁盤所需的時間可能會比創建其他型別的磁盤長，  建議系統盤使用該模式，

精簡：該模式，系統首次僅分配磁盤容量配置值的部分容量，后續根據使用情況，逐步進行分配，直到分配總量達到磁盤容量配置值為止，

      使用精簡模式可能導致資料存盤超分配，建議超分配比例不超過50%，超分配率可通過資料存盤的概要頁面“已分配容量”和“總容量”的比率關系來確定，資料存盤型別為“FusionStorage”或“本地記憶體盤”時，只支持該模式；資料存盤型別為“本地硬碟”或“SAN存盤”時，不支持該模式，

普通延遲置零：根據磁盤容量為磁盤分配空間，創建時不會擦除物理設備上保留的任何資料，但后續從虛擬機首次執行寫操作時會按需要將其全部置零，創建速度比“普通”模式快；IO性能介于“普通”和“精簡”兩種模式之間，

              只有資料存盤型別為“虛擬化本地硬碟”、“虛擬化SAN存盤”或版本號為V3的“Advanced SAN存盤”時，支持該模式，

磁盤模式：

從屬：快照中包含該從屬磁盤，

獨立-持久：更改將立即并永久寫入磁盤，持久磁盤不受快照影響，

            即對虛擬機創建快照時，不對該磁盤的資料進行快照，使用快斬訓原虛擬   機時，不對該磁盤的資料進行還原，

獨立-非持久：關閉電源或恢復快照后，丟棄對該磁盤的更改，

1. 當資料存盤型別為“SAN存盤”、“本地硬碟”或“本地記憶體盤”時，不支持創建快照，默認“獨立-持久”，

2. 當資料存盤型別為“虛擬化本地硬碟”、“虛擬化SAN存盤”、“NAS存盤”、“Advanced SAN存盤”或“FusionStorage”，且磁盤型別為“共享”時，該磁盤不支持創建快照，默認“獨立-持久”，

3. 當磁盤型別為“普通”且資料存盤型別為“虛擬化本地硬碟”、“虛擬化SAN存盤”、“FusionStorage”、“NAS存盤”、版本號為V3的“Advanced SAN存盤”或“本地記憶體盤”時，磁盤才可以創建為“獨立-非持久”模式，

*資料存盤是虛擬化或非虛擬化的本質差別：

當資料存盤的虛擬化特性是由主機側去實作時，其根本就是將存盤設備格式化為檔案系統，本地存盤格式成ext4，共享存盤格式成vims，

非虛擬資料存盤就是一個塊設備，

*FusionStorage是不是虛擬化資料存盤？

不是，虛擬化資料存盤特指由CNA自身實作的虛擬化特性，例如快照、精簡磁盤等，即對應存盤虛擬化為主機存盤虛擬化+檔案系統，FusionStorage支持虛擬化特性，是通過FusionStorage存盤系統自身機制實作的，CNA并未參與，

AdvancedSAN對于V3時，也是非虛擬化資料存盤，理由同上，

*FusionCompute 集群內無法執行調度策略的原因

1. 對于不滿足遷移要求的虛擬機，將不會進行自動遷移，例如下面的情況:

1) 聚集或互斥規則將阻止遷移虛擬機，

2) 已為虛擬機禁用了 DRS，

3) 某個設備掛載到了一個或多個虛擬機上，使 DRS 無法移動虛擬機，從而無法平衡負載，

4) 虛擬機與 DRS 的目的主機不兼容，

5) 虛擬機與所在主機進行了系結，

2. 遷移后會產生新的不平衡狀態，這類情況將不會遷移虛擬機，例如:

1) 衡量因素選擇“CPU 和記憶體”時，部分主機 CPU 相對高，另外部分主機記憶體相對高，

2) 衡量因素選擇“CPU”或“記憶體”時，遷移任何一個虛擬機都無法達到平衡，

3. 動態資源調度=DRS模塊+策略+vMotion(自動)，故無法執行調度策略的原因可以從以上三點去考慮，

4. DRS 需要共享的存盤

*虛擬機熱遷移、存盤熱遷移和完整遷移：

虛擬機熱遷移是虛擬機在服務器之間存盤不變，

存盤熱遷移是更換存盤主機不變，

完整熱遷移是主機和存盤一起變，

*虛擬機HA是什么？如何實作？

概念：物理服務器或虛擬機故障時，系統在資源池中自動啟動虛擬機到另一可用物理服務器上，

物理機故障型別：主機下電、重啟、宕機

虛擬機OS故障型別：Windows藍屏，Linux Panic等

特性實作：

 1. VM故障或計算節點故障

 2. 管理節點查詢VM狀態，發現VM故障

 3. 管理節點判斷VM有HA屬性，則根據保存的VM資訊（規格、卷），選擇可用的CNA啟動VM

 4. CNA節點收到HA請求，根據VM規格、卷資訊啟動新的VM

 5. 啟動程序中，將VM之前的卷重新掛在，包括用戶卷

HA時，業務會中斷，準確的說，HA觸發時，業務已中斷，HA需要共享的存盤，

熱遷移是計劃性遷移，HA是非計劃性遷移，

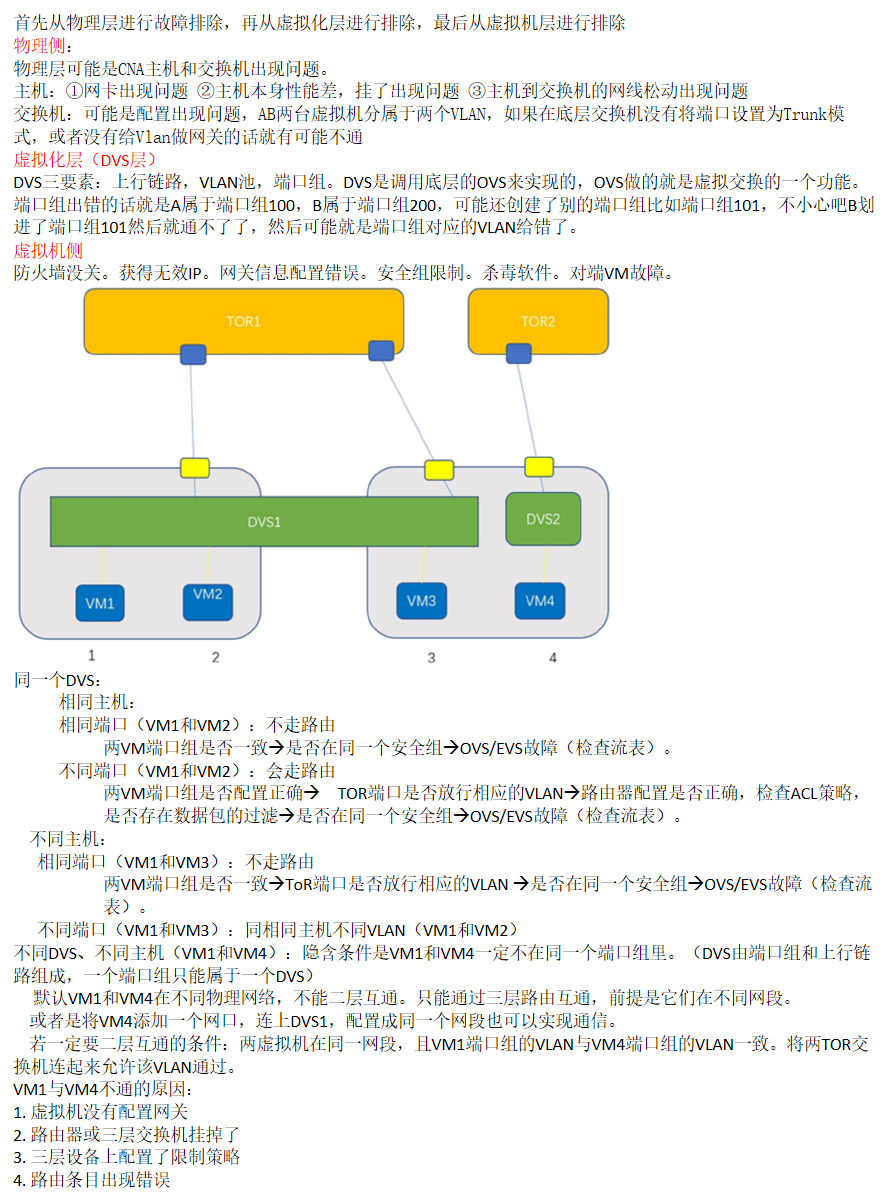

*如何讓VM1與VM4通，那個路由器怎么配置？

TOR怎么配

埠配IP， 然后開啟路由功能，比如 OPSF 然后加入路由條目

*安全組

安全組是基于iptables實作的，

默認出流量全部放行 入流量全部禁止

可以限制哪些協議？CMP TCP UDP 等

存盤虛擬化實作方式？

裸設備+邏輯卷：通過給宿主機CNA掛載塊設備，宿主機采用DeviceMapper的內核模塊對塊設備空間進行邏輯劃分成邏輯卷，此時邏輯卷即為虛擬磁盤，在FC的環境中，非虛擬化的本地資料存盤、非虛擬化的SAN資料存盤就是采用該方式實作，

存盤設備虛擬化：賦予虛擬化平臺的管理節點VRM管理存盤設備的能力（添加存盤資源），在VRM界面上操作創建虛擬磁盤后，VRM會通過控制流在存盤設備上創建相應塊設備（AdvanceSAN為LUN，FusionStorage為卷），在VRM界面上將該累虛擬磁盤掛在給某臺虛擬機并點擊打開電源后，VRM會通過控制流在存盤設備上將LUN或卷映射給即將運行虛擬機的CNA主機，CNA主機再通過RDM的方式將映射上來的塊設備掛載給虛擬機，

主機存盤虛擬化+檔案系統：

1. 通過給宿主機CNA掛載塊設備，CNA主機對其格式化成檔案系統（本地硬碟：ext4、SAN：VIMS，添加資料存盤時選擇虛擬化的資料存盤），并通過檔案的形式存放虛擬磁盤，

2. 通過給宿主機CNA掛載共享檔案系統（NFS），并通過檔案的形式存放虛擬磁盤，

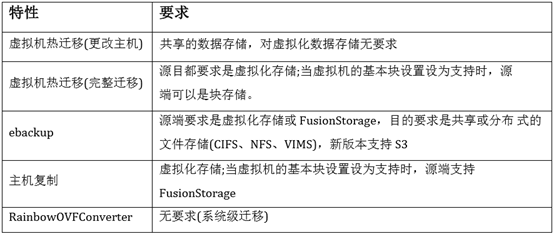

特性對資料存盤要求的總結

在FusionCompute中，大LUN和小LUN是什么？有什么差別？

大 LUN 是將一個 LUN 添加為資料存盤后，在上面創建多個虛擬機；小 LUN 是一個 LUN 添加為資料存盤后只供一個虛擬機底層一個 LUN，被虛擬化平臺接管，直接將該 LUN 作為虛擬機的磁盤使用大 LUN 方便幾種管理虛擬機，可以實作更多高級特性小 LUN 性能達到最優化，容災設計時可以針對具體虛擬機磁盤進行容災，

虛擬機大范圍無法訪問的原因？

可以從三層來考慮，一是存盤問題，二是網路問題，三是底層系統的故障：

1. 登錄 portal 查看告警資訊，以及用戶是否有誤操作，

2. 查看網路、計算、存盤資源是否有問題，

3. 登錄 FusionCompute，查看虛擬機狀態是否正常，

4. 硬體排查，

如果部署 VRM 時出錯怎么解決？

1. 部署工具版本不一致，

2. VRM 與 CNA 網路故障，

3. CNA 故障，硬體或軟體不兼容，

4. CNA 虛擬化指令集在 BIOS 中沒有開啟，

5. 安裝失敗后清理不徹底，

6. VRM 創建的 VM 下發配置失敗（配置錯誤），

存盤資源使用對比

存盤卸載：指將部分存盤操作（模板部署、洗掉清零等操作）下移到存盤側進行，這樣做可以不浪費主機側資源，同時也可以提升操作效率，

虛擬化：對于LUN或者本地磁盤，在不支持虛擬化的場景不能支持快照，鏈接克隆等高級功能，但是所創建的卷具有很好的性能，虛擬化后的資料存盤，支持各種高級功能，卷格式也支持多種，但是性能低于非虛擬化的存盤設備，

考官追問：

上行鏈路怎么配置？上行鏈路對應的交換機埠怎么配置？上行鏈路是主備？負載分擔？

上行鏈路 可以配鏈路聚合 埠可以負載 也可以主備

vlan是基于埠創建的?

不是

不同網段的虛擬機通訊一定要經過路由嗎？

要經過路由，vlan就是劃分物理網路的功能，可以把一個物理二層網路劃分成多個邏輯網路

TOR1和TOR2連接后交換機要怎么配，把具體命令寫出來？

連接交換機 那你肯定要配網關 然后 打上路由 比如相連網段的OSPF路由

如何知道vm地址等配置錯誤

比如說你要分配給vm 192.168.1.0/24的網段  但你配置錯了 vm獲取到的地址是 192.168.100.0/24  你可以在 FC界面 直接看網卡IP 地址

假如vm1屬于vlan10網段為192.168.10.0，vm3屬于vlan30網段為193.168.30.0在tor交換機上應該如何配置？在物理主機上如何配置？埠組如何配置？基于以上條件vm2屬于vlan20，網段為20.0上述的東西應該如何配置？
