前言：
記錄build生成的hex檔案各段的大小，了解Hex檔案格式及其前8個位元組內容含義，

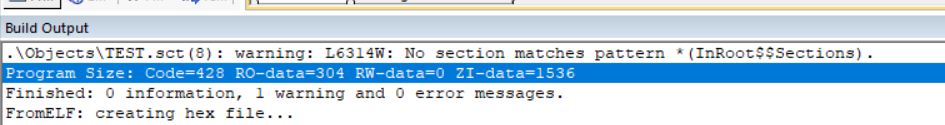

最終生成的 hex 檔案的各段大小
hex檔案各段大小：
:020000040800F2
:100000000006002031010008390100083B0100080A
:100010003D0100083F010008410100080000000008
:100020000000000000000000000000004301000884
:1000300045010008000000004701000849010008D0
:100040004B0100084B0100084B0100084B01000860
:100050004B0100084B0100084B0100084B01000850
:100060004B0100084B0100084B0100084B01000840
:100070004B0100084B0100084B0100084B01000830
:100080004B0100084B0100084B0100084B01000820
:100090004B0100084B0100084B0100084B01000810
:1000A0004B0100084B0100084B0100084B01000800
:1000B0004B0100084B0100084B0100084B010008F0
:1000C0004B0100084B0100084B0100084B010008E0
:1000D0004B0100084B0100084B0100084B010008D0
:1000E0004B0100084B0100084B0100084B010008C0
:1000F0004B0100084B0100084B0100084B010008B0
:100100004B0100084B0100084B0100084B0100089F
:100110004B0100084B0100084B0100084B0100088F
:100120004B0100084B0100084B0100084B0100087F
:100130000948804709480047FEE7FEE7FEE7FEE77B
:10014000FEE7FEE7FEE7FEE7FEE7FEE704480549B7
:10015000054A064B7047000041020008990200085A
Hex檔案格式及其前8個位元組內容含義，
|020000040800F2 | |
|02–|-這個記錄當中資料位元組的數量-|
| 0000 |地址域，對于擴展線性地址記錄,這個域總是 0000 |
| |
|-04-|-記錄型別 04 (擴展線性地址記錄)-|
| 0800 | 是地址的高 16 位 |
| |
|-F2-|-是這個記錄的校驗和，計算方法：01h + NOT(02h + 00h + 00h + 04h + 08h + 00h)-|
| | |
新建工程：

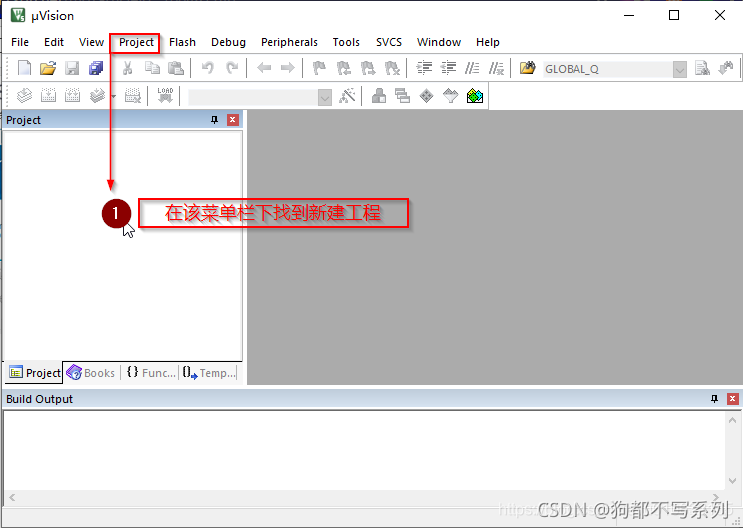

打開keil，點擊選單欄的Project，如下圖所示；

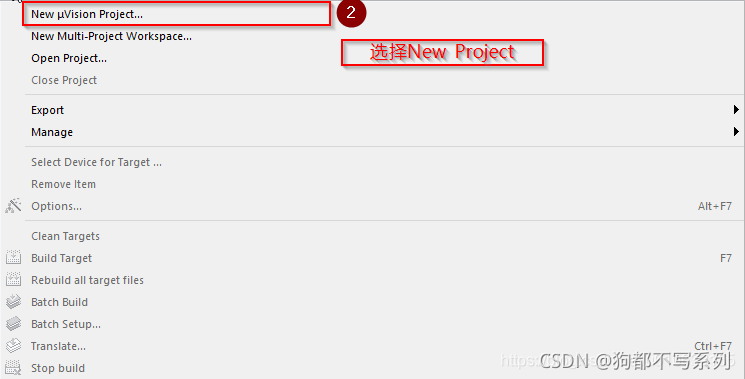

在彈出的視窗點擊New uVision Project，創建新的工程

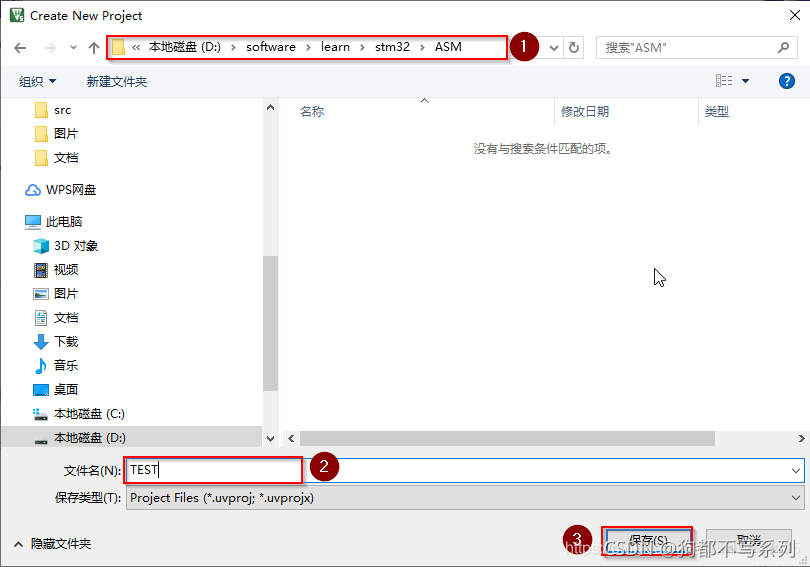

在彈出的視窗分別設定；
設定專案工程的路徑；
設定專案工程的名稱，這里使用TEST；
點擊保存；
配置環境：

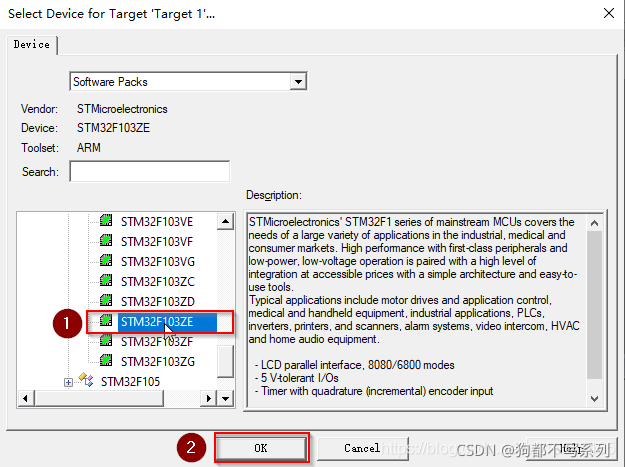

設定工程的目標環境，本文基于STM32F103ZE，因此在彈出的視窗選擇相應的選項，點擊保存即可，

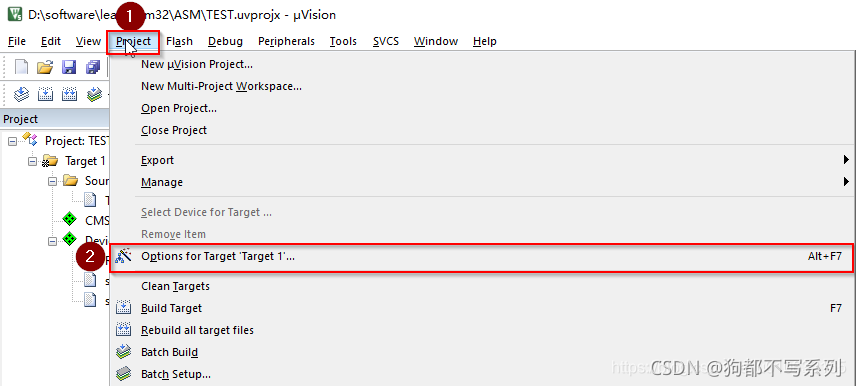

如果無法找到該視窗，可以在工具列點擊魔術棒圖示；如下圖所示；

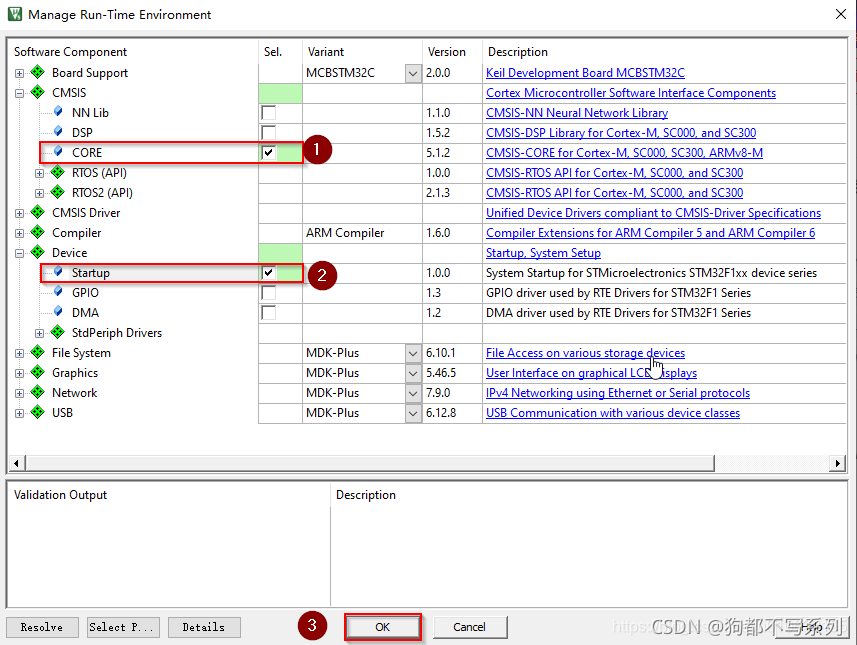

ARM的CMSIS已經把開發所需要的軟體組件都封裝好了，因此直接選擇即可；
CMSIS下選擇CORE；
Device下Startup，其中包含了啟動檔案；

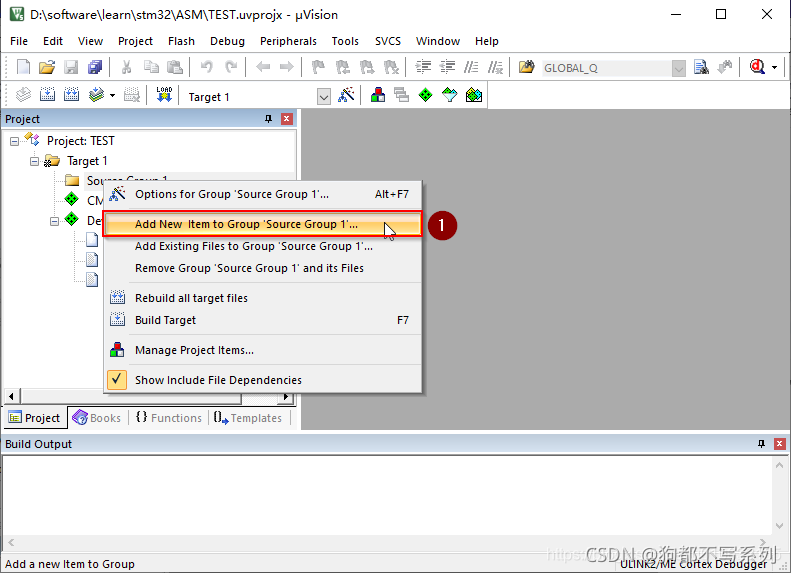

添加源檔案

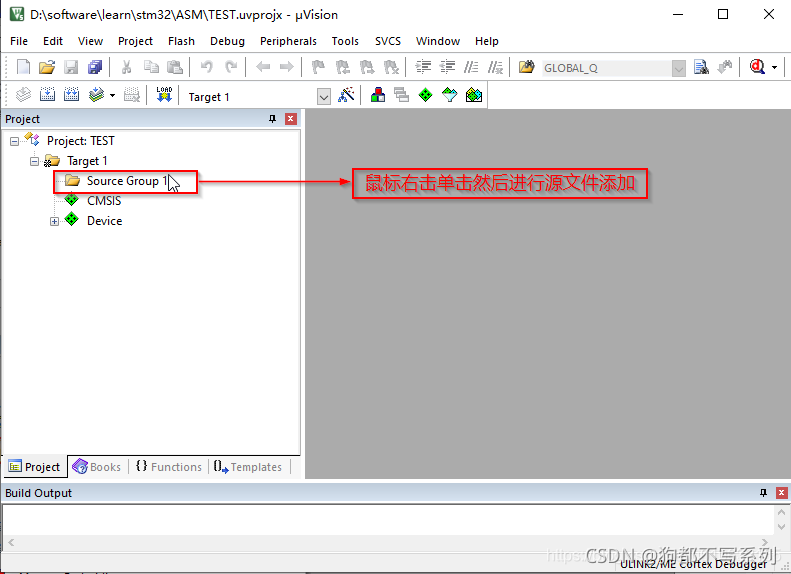

添加源檔案，因為創建匯編專案；

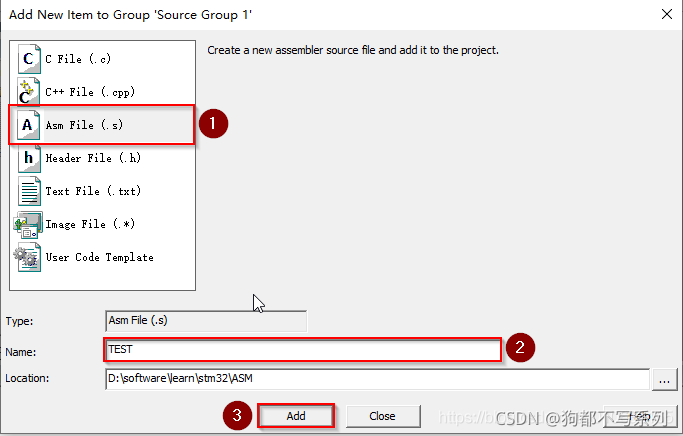

選擇 Asm File (.s) ，創建匯編檔案；
設定源檔案的名稱；
點擊保存；

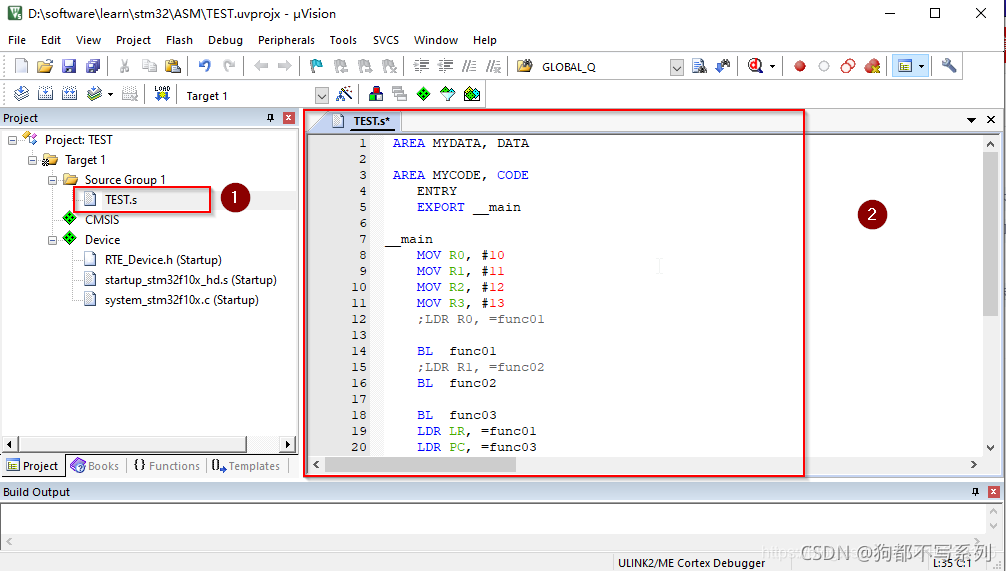

源代碼如下：
AREA MYDATA, DATA
AREA MYCODE, CODE
ENTRY
EXPORT __main
__main
MOV R0, #10
MOV R1, #11
MOV R2, #12
MOV R3, #13
;LDR R0, =func01
BL func01
;LDR R1, =func02
BL func02
BL func03
LDR LR, =func01
LDR PC, =func03
B .
func01
MOV R5, #05
BX LR
func02
MOV R6, #06
BX LR
func03
MOV R7, #07
MOV R8, #08
BX LR
仿真器設定：

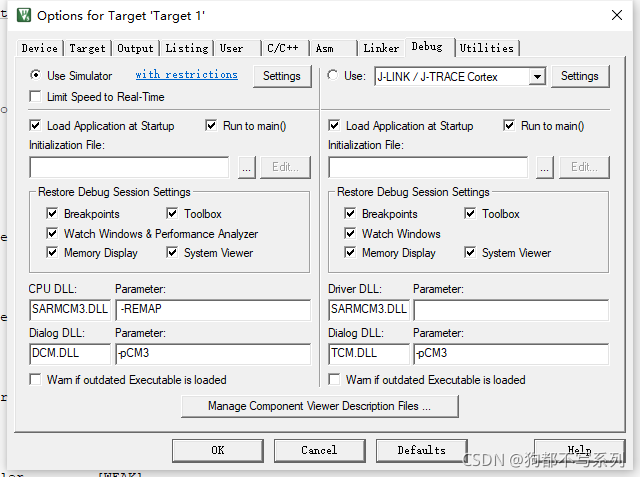

然后點擊debug，在“Debug”選項卡中選擇“Use Simulator”，表示使用軟體仿真；選擇“Run to main()”則表示跳過匯編代碼，直接跳轉到main函式開始仿真，設定下面的“Dialog DLL”項為“DARMSTM.DLL”和“TARMSTM.DLL”；parameter項為“-pSTM32F103C8”，用于設定支持STM32F103C8的軟硬體仿真，

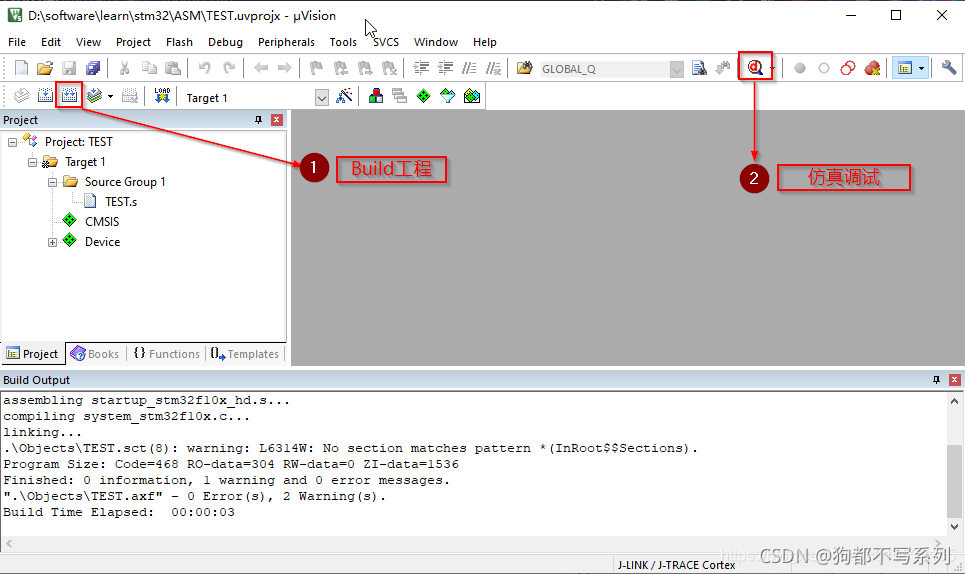

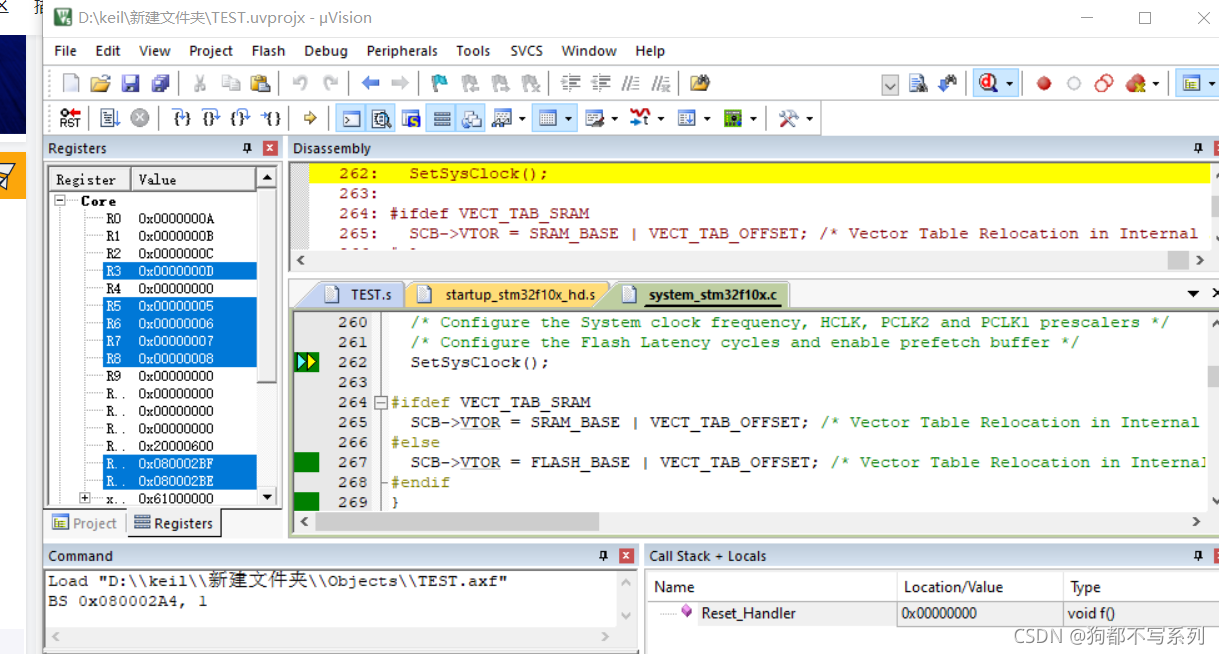

編譯除錯：
參考文獻：https://blog.csdn.net/u010632165/article/details/106481146
總結：本次實驗按照指導指示，只有到了結果那一塊才有了一些問題，經過老師的指導，我了解到自己的問題所在——未造成回圈，
