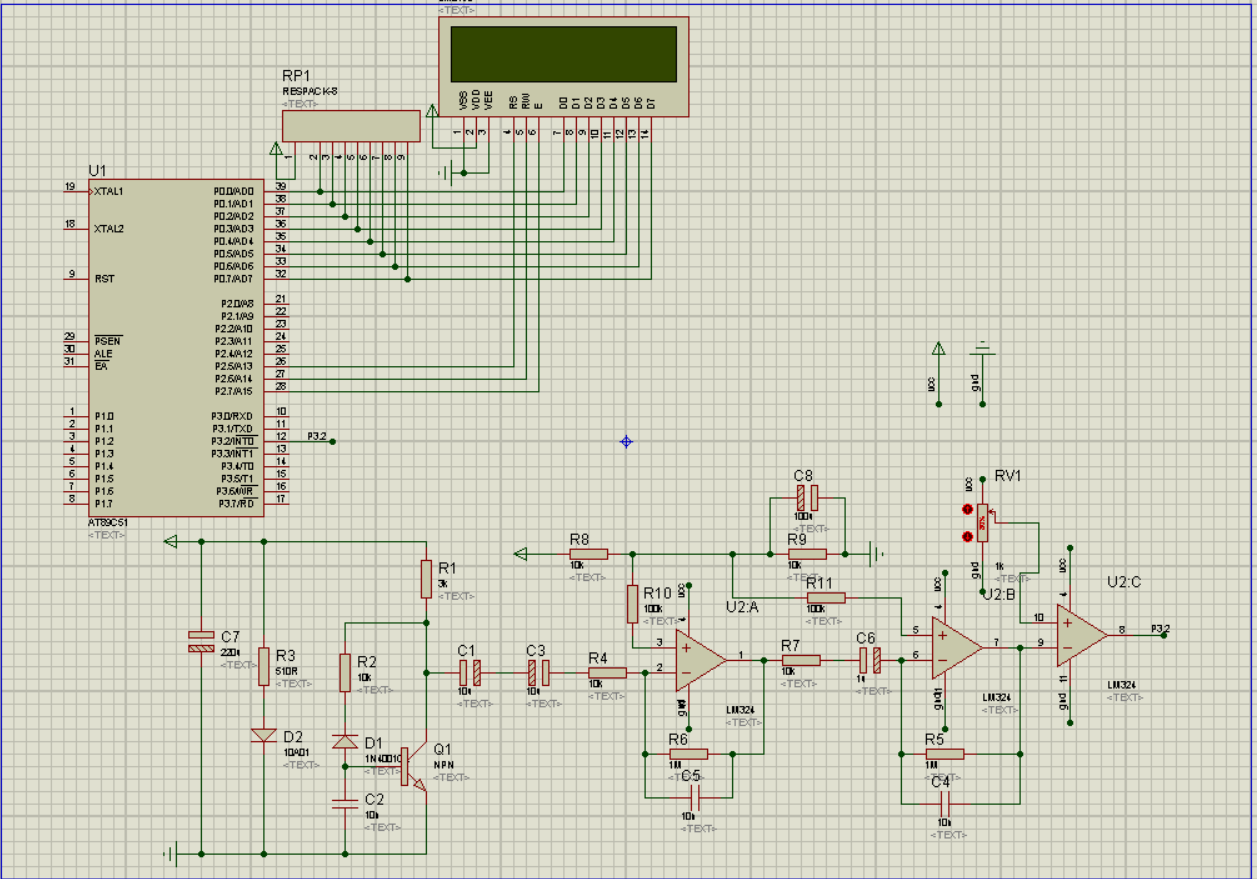

這是心率計的仿真圖，請問怎么模擬輸入脈搏信號，示波器在哪個位置可以看到放大和比較后的波形圖
uj5u.com熱心網友回復：
函式發生器有3種波形可用，可調節輸出幅度頻率等。uj5u.com熱心網友回復：
心率傳感器一般是用LED光(紅色居多)照射皮膚后測量反射光或穿透皮膚的透射光。皮膚中的毛細血管中的血液隨著心跳而變化。反射光或透射光也會隨著心跳發生變化。心跳頻率比較低在0.3-3Hz之間。在傳感器后面一般需要放一個低通濾波放大電路。看你的電路C1,C3右側是低通濾波放大部分，左側應該是傳感器輸入部分。D2應該是發光LED，D1應該是感光二極管。是透光型還是反光型圖上沒法判斷。示波器應該放在P3.2上，在Q1基極注入1HZ，三角波、正弦波、方波，毫伏級仿真信號，都應該可以在P3.2輸出方波脈沖。uj5u.com熱心網友回復：
這個原理：紅外心率傳感器是由紅外發送二極管、紅外接收二極管及相關電路組成，當紅外光束透過人體外周血管，由于動脈搏動充血容積變化導致這束光的透光率發生改變，此時由光電變換器接收人體組織反射的光線，轉換為相應的電信號。并由Lm324運算放大器通過二級放大再經電壓比較器輸入到單片機進行處理，如果想進行測驗的話，可以在P3.2口放上示波器，但紅外發送二極管之間得用東西模擬，不然示波器顯示的是初始信號，原理上面qq_708907433說的沒錯。轉載請註明出處，本文鏈接：https://www.uj5u.com/qita/30579.html
