京準NTP網路時間服務器在電廠視頻監控系統中的應用
京準NTP網路時間服務器在電廠視頻監控系統中的應用

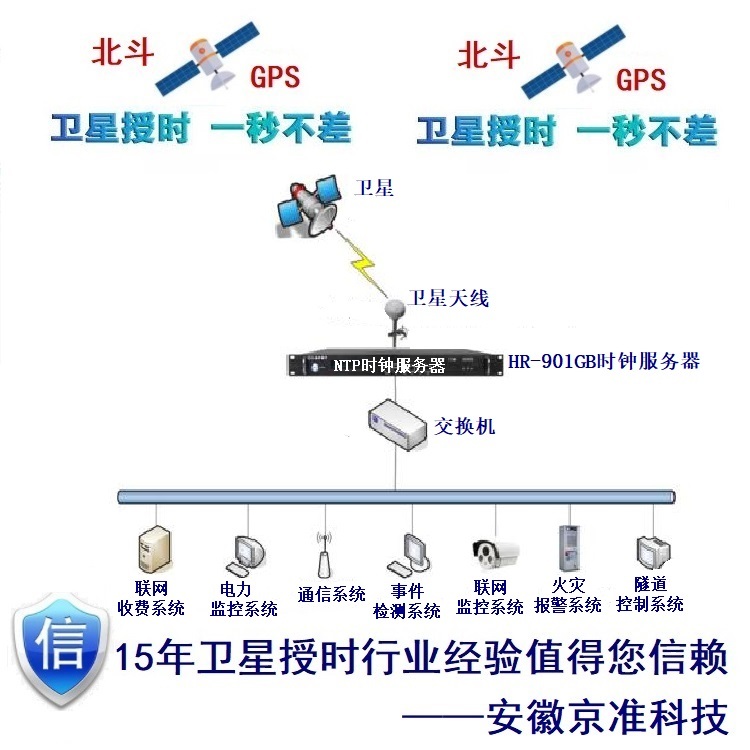

京準電子科技設計生產的NTP網路時間服務器 專門為監控系統的時間不準而研制的，
京 準 電 子 科 技 官 微—— ahjzsz
前言
近幾年來，隨著變電站自動化水平的提高，在綜自變電站中計算機監控系統、微機保護裝置、微機故障錄波裝置以及各類資料管理機得到了廣泛的應用，而這些自動裝置的配合作業需要有一個精確統一的時間，當電力系統發生故障時，既可實作全站各系統在統一時間基準下的運行監控和事故后故障分析，也可以通過各保護動作、開關分合的先后順序及準確時間來分析事故的原因及程序，隨著電網的日益復雜、裝機容量的提高和電網的擴大，提供標準時間的時鐘基準成為電廠、變電站乃至整個電力系統的迫切需要，時鐘的統一是保證電力系統安全運行，提高運行水平的一個重要措施，是綜自變電站自動化系統的最基本要求之一，
一、GPS授時服務器的優越性
變電站采用不同廠家的計算機監控系統、自動化及線路微機保護裝置、故障錄波裝置、電能量計費系統、SCADA系統等，變電站時間同步形式主要有以下幾種：
（1）各設備提供商采用各自獨立的時鐘，而各時鐘因產品質量的差異，在對時精度上都有一定的偏差，從而使全廠各系統不能在統一時間基準的基礎上進行資料分析與比較，給事后正確的故障分析判斷帶來很大隱患，
（2）通過主站對時方式實作對時，調度中心主站通過通信通道下發對時命令同步系統內各個電站的時鐘，這種方式需要專用的通信通道，由于從調度中心到達各個變電站的距離不一樣，通信延時也不一樣，因此只能保證系統時鐘在100毫秒級誤差的水平，
（3）采用一臺小型GPS接識訓，提供多個RS232埠，用串口電纜逐一連接到各個計算機，實作時間同步，但事實上這種同步方式也存在缺點，使用的電纜長度不能過長；服務器的反應速度、客戶機的延遲都直接影響對時精度，而且各站往往有不同的裝置需要接收時鐘同步信號，介面不一，如RS-232/422/485串行口、脈沖、IRIG-B碼、DCF77格式介面等；裝置的數量也不等，造成GPS裝置的某些型別介面數量不夠或缺少某種型別的介面，需要增加一臺甚至數臺GPS接識訓，而這往往受到資金不足或沒有安裝位置等限制，
GPS授時服務器很好地解決變電站統一時間基準的問題，實作站內甚至站間的準確對時，目前已經成為最佳的對時方案，也是技術發展的必然趨勢，根據《廣東電網110～220kV變電站自動化系統技術規范》要求，我們在近年的新建站或綜自改造站中均采用時間同步系統對變電站裝置進行校時，在05年9月份廣東電網公司發布了《廣東電網變電站GPS時間同步系統技術規范》，而此后的新建站或改造站GPS時間同步系統的管理、設計、安裝、測驗和運行均按該技術規范要求實施，
GPS授時服務器的簡介及作業原理
GPS授時服務器利用RS232介面接收GPS衛星傳來的信號，然后經主CPU中央處理單元的規約轉換、當地時間轉換成滿足各種要求的介面標（RS232/RS422/RS485等）和時間編碼輸出（IRIG_B 碼，ASCII 碼等），GPS衛星時鐘同步系統一般由GPS衛星信號接收部分、CPU部分、輸出或擴展部分、電源部分、人機互動模塊部分組成，
GPS授時服務器主要有同步脈沖輸出、串行時間資訊輸出和IRIG-B碼輸出三種對時方式，脈沖同步輸出方式，即同步時鐘每隔一定的時間間隔輸出一個精確的同步脈沖，被授時裝置在接收到同步脈沖后進行對時，消除裝置內部時鐘的走時誤差，脈沖同步的缺點是無法直接提供時間資訊，被授時裝置如果時間源就出錯，會一直錯誤走下去，串行同步輸出方式，是將時刻資訊以串行資料流的方式輸出，各種被授時裝置接收每秒一次的串行時間資訊獲得時間同步，在未接收到廣播對時令的這段時間間隔內，裝置時鐘存在自身走時誤差問題，使用串行方式對時比脈沖對時方式復雜，另外在接收程序中，資訊處理耗費的時間也會影響對時精度，所以主要用于給事件加上時間標記，如果要提高對時精度，現場應用時還需要再給出秒對時脈沖信號，利用1PPS（秒脈沖）信號的上升沿來實作外部時鐘與GPS時鐘的同步以及將同步誤差抑制在滿足系統精度要求范圍之內，
