大資料平臺架構淺析——以訊飛大資料平臺Odeon為例

大資料平臺架構決議——以訊飛大資料平臺Odeon為例

定義

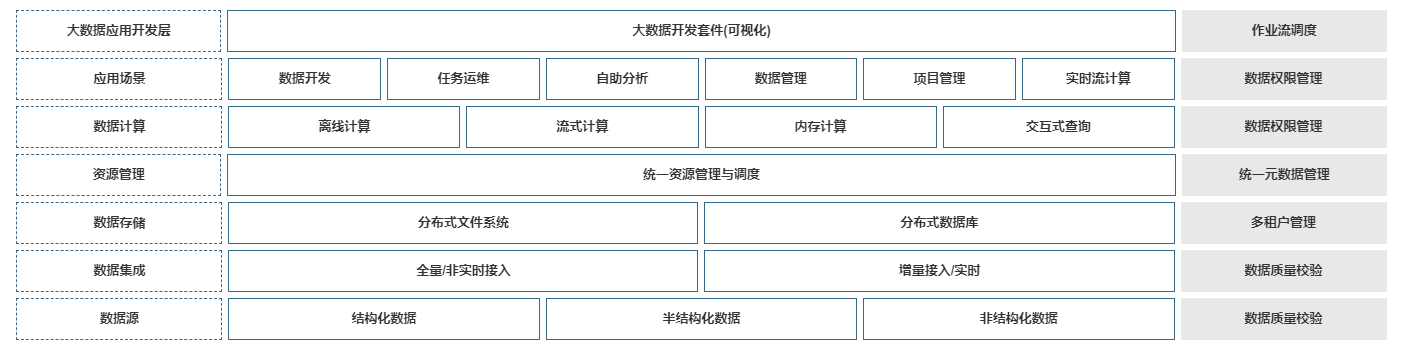

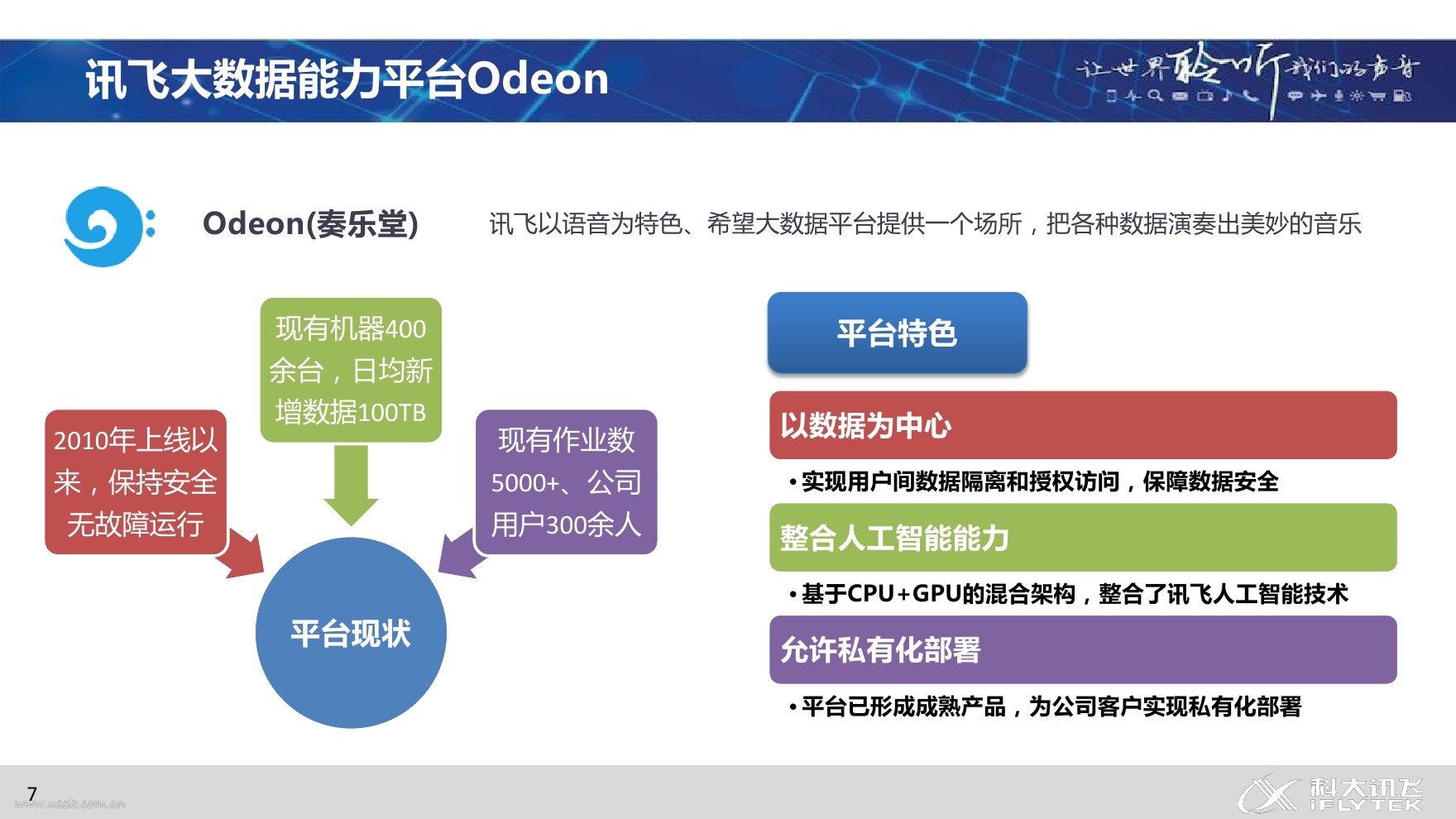

Odeon大資料平臺以全圖形化Web操作的形式為用戶提供一站式的大資料能力：包括資料采集、任務編排、調度及處理、資料展現（BI）等；同時提供完善的權限管理、日志追蹤、集群監控等能力

功能

• 資料通道：SQL、NoSql資料庫及日志多源數據接入與匯出

• 資料管理：完善的元資料管理、資料質量標準管理體系，同時具備完整的資料隔離及授權機制

• 資料分析：支持離線批處理、流式計算、OLAP、AdHoc等多種計算方式

• 資料服務：基于Greenplum和Kylin的資料服務架構，提供DaaS（資料即服務）服務

• 調度管理：可視化作業流構建，基于Time、Event等觸發機制，全程狀態監控

• 可視化運維：物理集群、分析作業、作業流、資源使用情況等全方位可視化監控及告警

• 快速部署：平臺開發及部署采用業界主流DevOps模式，全組件鏡像化，實作快速部署運維

（以上均來自訊飛官網的定義；）

總的來說——主要的也就是

• 資料采集，
• 資料開發，
• 資料分析，
• 資料編程

資料采集

主要分為結構化通道和日志通道；
結構化：包含一些常用的關心型資料庫，例如：MySQL，Oracle；還有k-v的MongoDB 等等，
日志：一些業務上產生的錨點產生的資料等等，

資料開發

Apache Oozie是Hadoop作業流調度框架，它是一個運行相關的作業作業流系統，這里，用戶被允許創建向非回圈圖作業流程，其可以在并列 Hadoop 并順序地運行，

它由兩部分組成：

作業流引擎：一個作業流引擎的職責是存盤和運行作業流程，由 Hadoop 作業組成：MapReduce, Pig, Hive.
協調器引擎：它運行基于預定義的時間表和資料的可用性作業流程作業，
Oozie可擴展性和可管理及時執行成千上萬的作業流程(每個由幾十個作業)的Hadoop集群，

Oozie 也非常靈活，人們可以很容易啟動，停止，暫停和重新運行作業，Oozie 可以很容易地重新運行失敗的作業流，可以很容易重做因宕機或故障錯過或失敗的作業，甚至有可能跳過一個特定故障節點，

• 支持Oozie編輯器，可以通過儀表板提交和監控Workflow、Coordinator和Bundle

  • Oozie是管理hadoop作業的調度系統

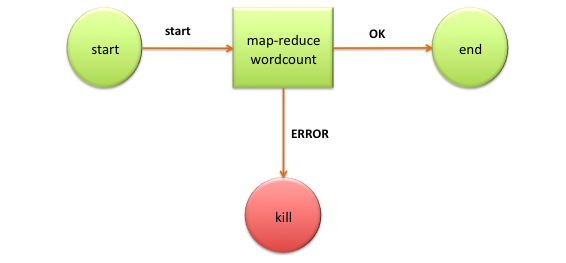

  • Oozie的作業流作業是一系列動作的有向無環圖（DAG）

  • Oozie協調作業是通過 時間（頻率） 和有效資料觸發當前的Oozie作業流程

  • Oozie支持各種hadoop作業，例如:

    java mapreduce、Streaming mapreduce、hive、sqoop和distcp（分布式拷貝）等等，也支持系統特定的作業，例如java程式和shell腳本，

  • Oozie是一個可伸縮，可靠和可拓展的系統

• 默認基于輕量級sqlite資料庫管理會話資料，用戶認證和授權，可以自定義為MySQL、Postgresql，以及Oracle

• 基于檔案瀏覽器（File Browser）訪問HDFS

• 基于Hive編輯器來開發和運行Hive查詢

• 支持基于Solr進行搜索的應用，并提供可視化的資料視圖，以及儀表板（Dashboard）

• 支持基于Impala的應用進行互動式查詢

• 支持Spark編輯器和儀表板（Dashboard）

• 支持Pig編輯器，并能夠提交腳本任務

• 支持Oozie編輯器，可以通過儀表板提交和監控Workflow、Coordinator和Bundle

  • Oozie是管理hadoop作業的調度系統

  • Oozie的作業流作業是一系列動作的有向無環圖（DAG）

  • Oozie協調作業是通過**時間（頻率）**和有效資料觸發當前的Oozie作業流程

  • Oozie支持各種hadoop作業，例如:

    java mapreduce、Streaming mapreduce、hive、sqoop和distcp（分布式拷貝）等等，也支持系統特定的作業，例如java程式和shell腳本，

  • Oozie是一個可伸縮，可靠和可拓展的系統

• 支持HBase瀏覽器，能夠可視化資料、查詢資料、修改HBase表

  特性

  • 不支持復雜的事務，只支持行級事務，即單行資料的讀寫都是原子性的；
  • 由于是采用 HDFS 作為底層存盤，所以和 HDFS 一樣，支持結構化、半結構化和非結構化的存盤；
  • 支持通過增加機器進行橫向擴展；
  • 支持資料分片；
  • 支持 RegionServers 之間的自動故障轉移；
  • 易于使用的 Java 客戶端 API；
  • 支持 BlockCache 和布隆過濾器；

  舉個例子

  • RowKey 為行的唯一標識，所有行按照 RowKey 的字典序進行排序；

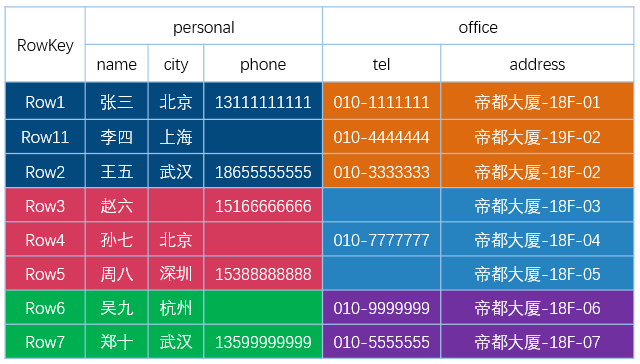

  • 該表具有兩個列族，分別是 personal 和 office;
  • 其中列族 personal 擁有 name、city、phone 三個列，列族 office 擁有 tel、addres 兩個列，



  特點

  • 容量大：一個表可以有數十億行，上百萬列；
  • 面向列：資料是按照列存盤，每一列都單獨存放，資料即索引，在查詢時可以只訪問指定列的資料，有效地降低了系統的 I/O 負擔；
  • 稀疏性：空 (null) 列并不占用存盤空間，表可以設計的非常稀疏 ；
  • 資料多版本：每個單元中的資料可以有多個版本，按照時間戳排序，新的資料在最上面；
  • 存盤型別：所有資料的底層存盤格式都是位元組陣列 (byte[])，

  Phoenix

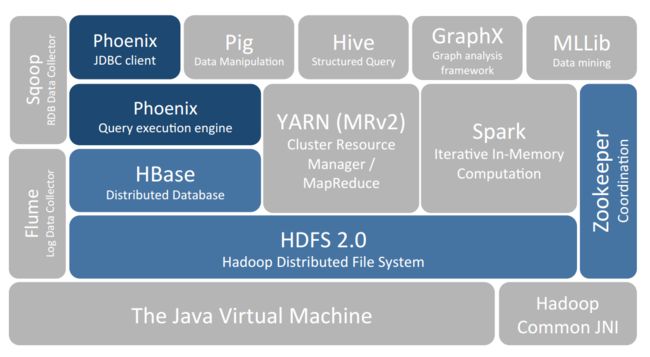

  Phoenix 是 HBase 的開源 SQL 中間層，它允許你使用標準 JDBC 的方式來操作 HBase 上的資料，在 Phoenix 之前，如果你要訪問 HBase，只能呼叫它的 Java API，但相比于使用一行 SQL 就能實作資料查詢，HBase 的 API 還是過于復雜，

  Phoenix 的理念是 we put sql SQL back in NOSQL，即你可以使用標準的 SQL 就能完成對 HBase 上資料的操作，

  同時這也意味著你可以通過集成 Spring Data JPA 或 Mybatis 等常用的持久層框架來操作 HBase，

  其次 Phoenix 的性能表現也非常優異，Phoenix 查詢引擎會將 SQL 查詢轉換為一個或多個 HBase Scan，通過并行執行來生成標準的 JDBC 結果集，它通過直接使用 HBase API 以及協處理器和自定義過濾器，可以為小型資料查詢提供毫秒級的性能，為千萬行資料的查詢提供秒級的性能，同時 Phoenix 還擁有二級索引等 HBase 不具備的特性，因為以上的優點，所以 Phoenix 成為了 HBase 最優秀的 SQL 中間層，

• 支持Metastore瀏覽器，可以訪問Hive的元資料，以及HCatalog

• 支持Job瀏覽器，能夠訪問MapReduce Job（MR1/MR2-YARN）

  • 什么是job?
    Job簡單講就是提交給spark的任務，
  • 什么是stage?
    Stage是每一個job處理程序要分為的幾個階段，
  • 什么是task?
    Task是每一個job處理程序要分幾為幾次任務，Task是任務運行的最小單位，最終是要以task為單位運行在executor中，
  • Job和stage和task之間有什么關系?
    Job----> 一個或多個stage—> 一個或多個task

• 支持Job設計器，能夠創建MapReduce/Streaming/Java Job

• 支持Sqoop 2編輯器和儀表板（Dashboard）

• 支持ZooKeeper瀏覽器和編輯器

• 支持MySql、PostGresql、Sqlite和Oracle資料庫查詢編輯器

• 使用sentry基于角色的授權以及多租戶的管理.（Hue 2.x or 3.x）

資料分析

OLAP全稱為在線聯機分析應用，是一種對于多維資料分析查詢的解決方案，典型的OLAP應用場景包括銷售、市場、管理等商務報表，預算決算，經濟報表等等，
最早的OLAP查詢工具是發布于1970年的Express，然而完整的OLAP概念是在1993年由關系資料庫之父EdgarF.Codd 提出，伴隨而來的是著名的“twelvelaws of online analytical processing”. 1998年微軟發布MicrosoftAnalysis Services，并且在早一年通過OLE DB for OLAP API引入MDX查詢語言，2001年微軟和Hyperion發布的XML forAnalysis 成為了事實上的OLAP查詢標準，如今，MDX已成為與SQL旗鼓相當的OLAP 查詢語言，被各家OLAP廠商先后支持，
OLAPCube是一種典型的多維資料分析技術，Cube本身可以認為是不同維度資料組成的dataset，一個OLAP Cube 可以擁有多個維度（Dimension），以及多個事實（Factor Measure），用戶通過OLAP工具從多個角度來進行資料的多維分析，通常認為OLAP包括三種基本的分析操作：上卷（rollup）、下鉆（drilldown）、切片切塊（slicingand dicing），原始資料經過聚合以及整理后變成一個或多個維度的視圖，

傳統OLAP根據資料存盤方式的不同分為ROLAP（Relational OLAP）以及MOLAP（Multi-dimensionOLAP）

ROLAP 以關系模型的方式存盤用作多維分析用的資料，優點在于存盤體積小，查詢方式靈活，然而缺點也顯而易見，每次查詢都需要對資料進行聚合計算，為了改善短板，ROLAP使用了列存、并行查詢、查詢優化、位圖索引等技術

MOLAP 將分析用的資料物理上存盤為多維陣列的形式，形成CUBE結構，維度的屬性值映射成多維陣列的下標或者下標范圍，事實以多維陣列的值存盤在陣列單元中，優勢是查詢快速，缺點是資料量不容易控制，可能會出現維度爆炸的問題，

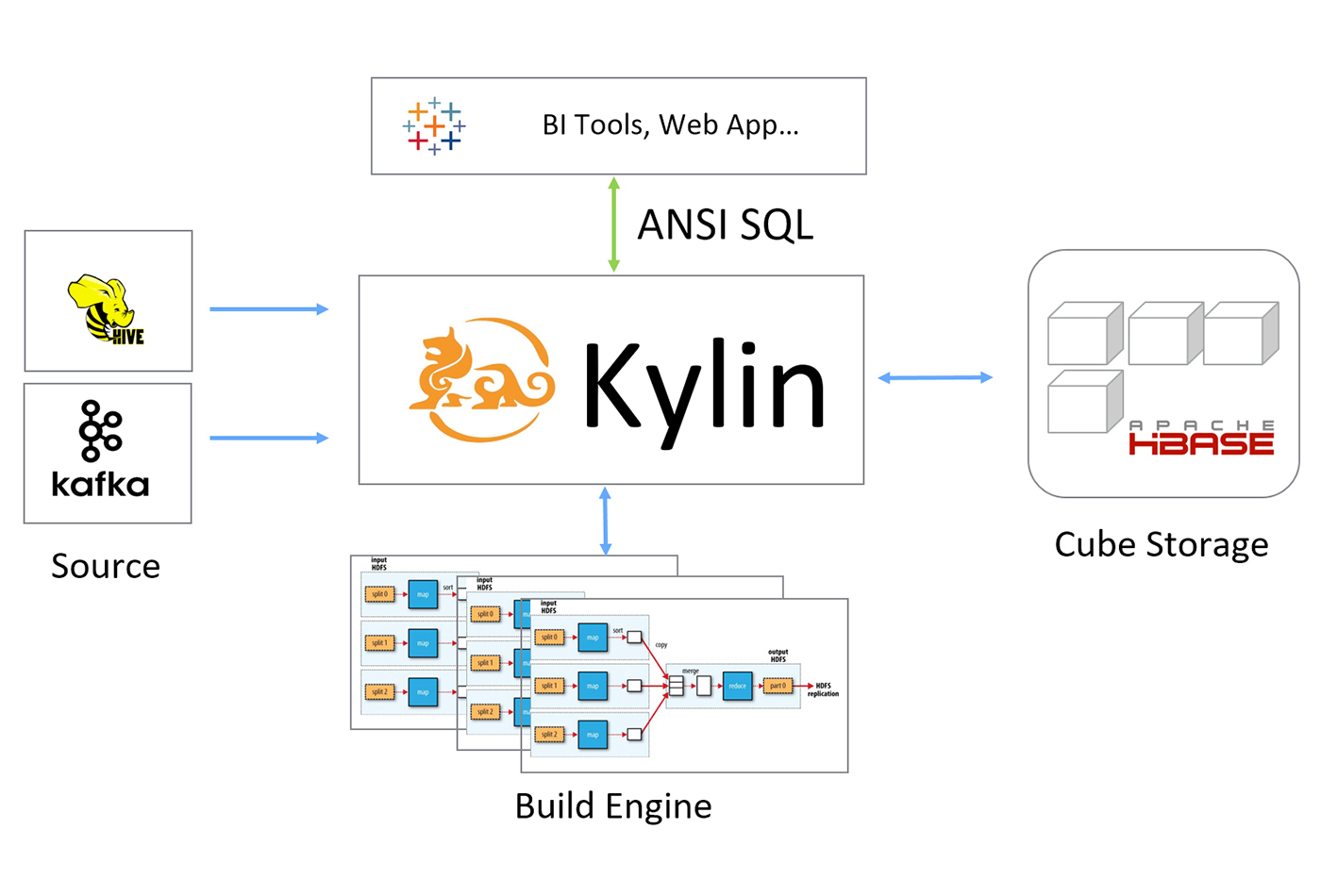

Apache kylin是一個開源的分布式分析引擎，它通過ANSI-SQL介面，提供基于hadoop的超大資料集（TB-PB級）的多維分析（OLAP）功能，

只需三步，kylin即可實作超大資料集上的亞秒級（sub-second latency）查詢，

• 確定hadoop上一個星型模式（Star schema）的資料集，
• 構建資料立方體（Data cube），
• 可通過ODBC, JDBC,RESTful API等介面在亞秒級的延遲內查詢相關資料，

OLAP-Kylin是基于Apache Kylin定制的Odeon大資料平臺上的一個開源OLAP引擎，它采用多維立方體預計算技術，可以將大資料的SQL查詢速度提升到亞秒級別，相對于之前的分鐘乃至小時級別的查詢速度，亞秒級別速度是百倍到千倍的提升，改引擎為超大規模資料集上的互動式大資料分析打開了大門，

核心組件：

資料立方體構建引擎（Cube Build Engine）：當前底層資料計算引擎支持MapReduce1、MapReduce2、Spark等，
Rest Server：當前kylin采用的ODBC, JDBC,RESTful API介面提供web服務，
查詢引擎（Query Engine）：REST Server接收查詢請求后，決議sql陳述句，生成執行計劃，然后轉發查詢請求到Hbase中，最后將結構回傳給REST Server，

• 為什么引入kylin?
  由于資料是基于hadoop分布式存盤,所以比mysql的伸縮性好，

提供hadoop上超大資料規模（ 百億行級別的資料）的亞秒級（sub-second latency）SQL查詢，相對于hive的離線分析，可做到實時查詢，
可無縫整合其他BI工具，如Tableau, PowerBI，Excel，

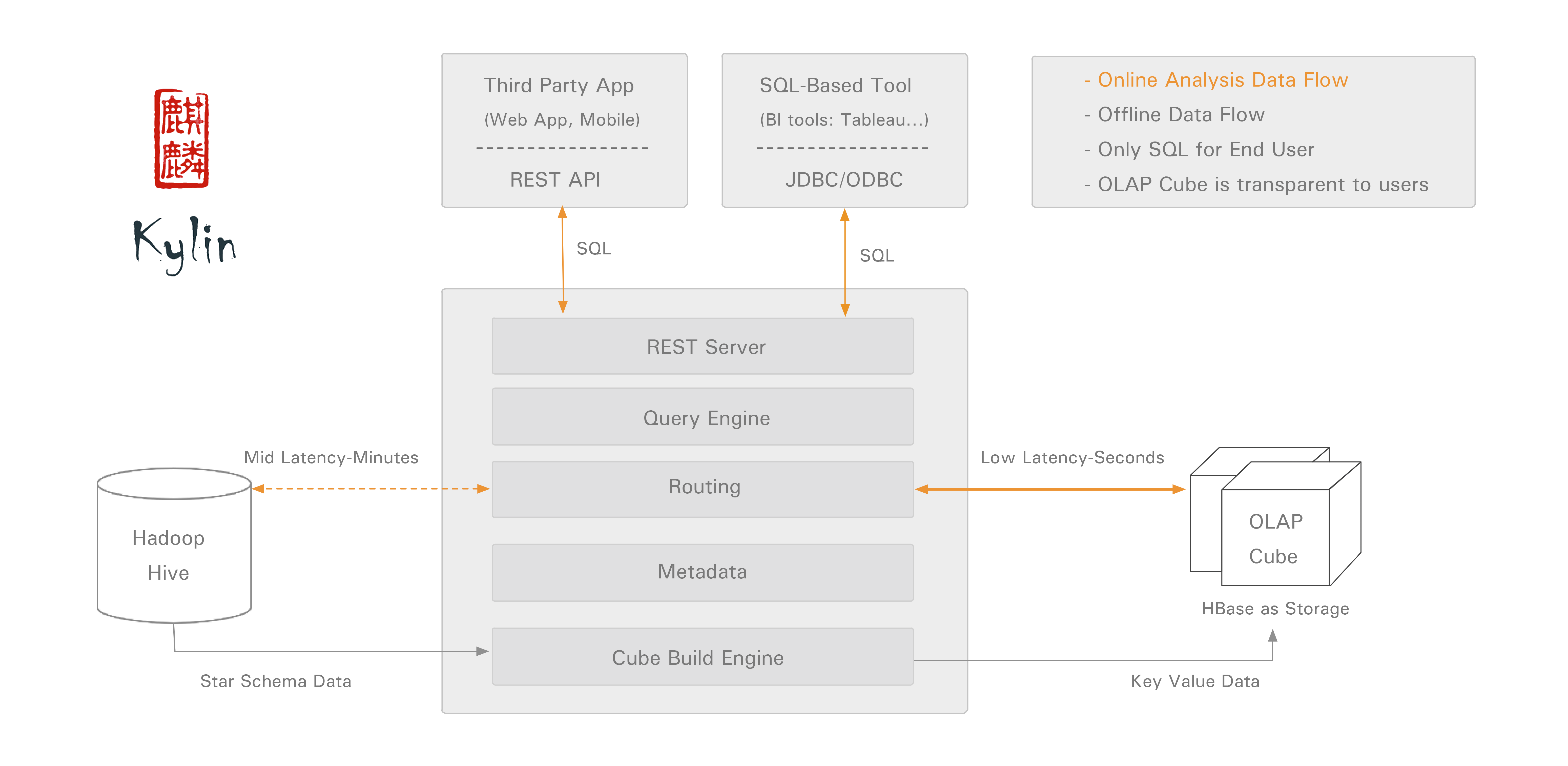

Apache kylin核心：Kylin的（OLAP） 引擎由元資料引擎、查詢引擎、任務引擎、存盤引擎組成，另外，它還有一個rest服務器對外提供查詢請求的服務，

可擴展性：提供插件機制支持額外的特性和功能，

與其他系統的整合：可整合任務調度器，ETL工具、監控及告警系統，

驅動包（Drivers）：提供ODBC、JDBC驅動支持與其他工具（如Tableau）的整合，
表（Table)：表定義在hive中，是資料立方體（Data cube）的資料源，在build cube 之前，必須同步在 kylin中，
模型（model）:模型描述了一個星型模式的資料結構，它定義了一個事實表（Fact Table）和多個查找表（Lookup Table）的連接和過濾關系，
立方體（Cube）：它定義了使用的模型、模型中的表的維度（dimension）、度量（measure) ,一般指聚合函式，如：sum、count、average等）、如何對段磁區（ segments partition）、合并段（segments auto-merge）等的規則，
立方體段（Cube Segment）：它是立方體構建（build）后的資料載體，一個 segment 映射hbase中的一張表，立方體實體構建（build）后，會產生一個新的segment，一旦某個已經構建的立方體的原始資料發生變化，只需重繪（fresh）變化的時間段所關聯的segment即可，
作業（Job）：對立方體實體發出構建（build）請求后，會產生一個作業，該作業記錄了立方體實體build時的每一步任務資訊，作業的狀態資訊反映構建立方體實體的結果資訊，如作業執行的狀態資訊為RUNNING 時，表明立方體實體正在被構建；若作業狀態資訊為FINISHED ，表明立方體實體構建成功；若作業狀態資訊為ERROR ，表明立方體實體構建失敗！作業的所有狀態如下：

  1，NEW - This denotes one job has been just created.
  2，PENDING - This denotes one job is paused by job scheduler and waiting for resources.
  3，RUNNING - This denotes one job is running in progress.
  4，FINISHED - This denotes one job is successfully finished.
  5，ERROR - This denotes one job is aborted with errors.
  6，DISCARDED - This denotes one job is cancelled by end users.

當前Apache kylin構建（build）資料立方體，采用逐層演算法（By Layer Cubing），未來的發布中將采用快速立方體演算法（Fast Cubing），下面簡單介紹一下逐層演算法：
一個完整的資料立方體，由N-dimension立方體，N-1 dimension立方體，N-2維立方體，0 dimension立方體這樣的層關系組成，除了N-dimension立方體，基于原資料計算，其他層的立方體可基于其父層的立方體計算，所以該演算法的核心是N次順序的MapReduce計算，
在MapReduce模型中，key由維度的組合的構成，value由度量的組合構成，當一個Map讀到一個key-value對時，它會計算所有的子立方體（child cuboid），在每個子立方體中，Map從key中移除一個維度，將新key和value輸出到reducer中，直到當所有層計算完畢，才完成資料立方體的計算

資料編程

• Scala 、Java
• SQL 見博文 https://hiszm.blog.csdn.net/article/details/119540143

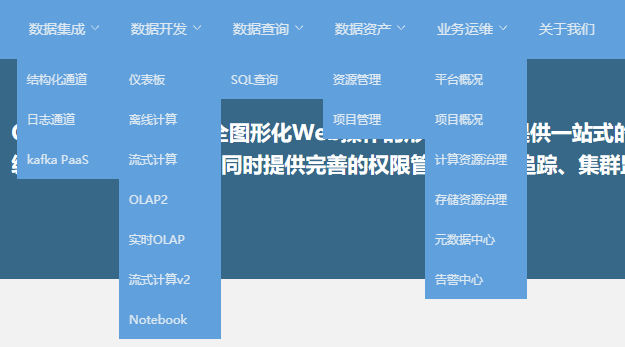

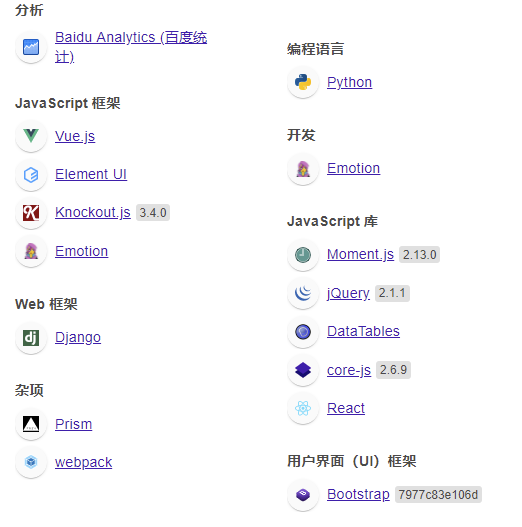

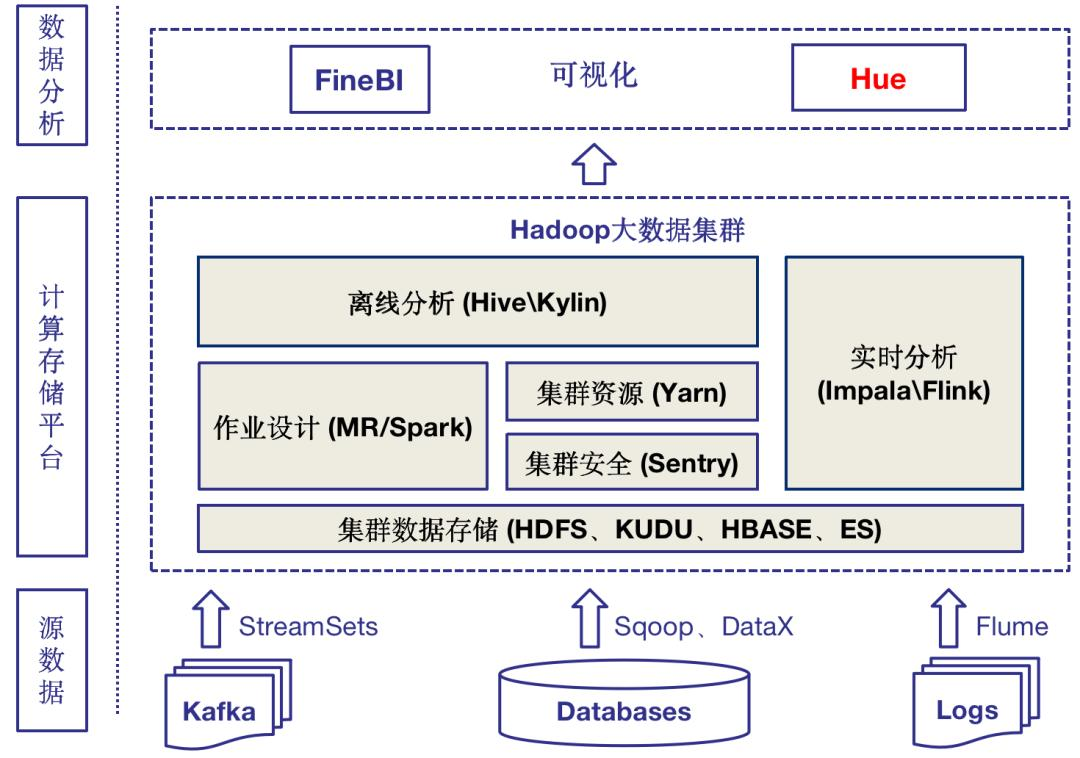

前端使用的是hue作為web UI; 通過wappalyzer可以看出基本的部分組件

Hue是一個Web應用(默認埠8888)，用來簡化用戶和Hadoop集群的互動，

Hue技術架構，如下圖所示，從總體上來講，Hue應用采用的是B/S架構，hue是基于django框架開發，python作為底層語言，

大體上可以分為三層，分別是前端view層、Web服務層和Backend服務層，Web服務層和Backend服務層之間使用RPC（(Remote Procedure Call)—遠程程序呼叫）的方式呼叫，

為什么使用hue呢？由于大資料框架很多，為了解決某個問題，一般來說會用到多個框架，但是每個框架又都有自己的web UI監控界面，對應著不同的埠號，比如HDFS(50070)、YARN(8088)、MapReduce(19888)等，這個時候有一個統一的web UI界面去管理各個大資料常用框架是非常方便的，這就使得對大資料的開發、監控和運維更加的方便，

補充

• 大資料全家桶

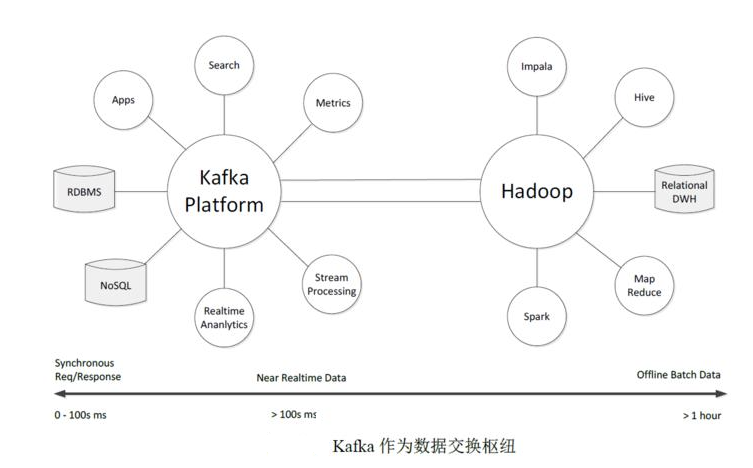

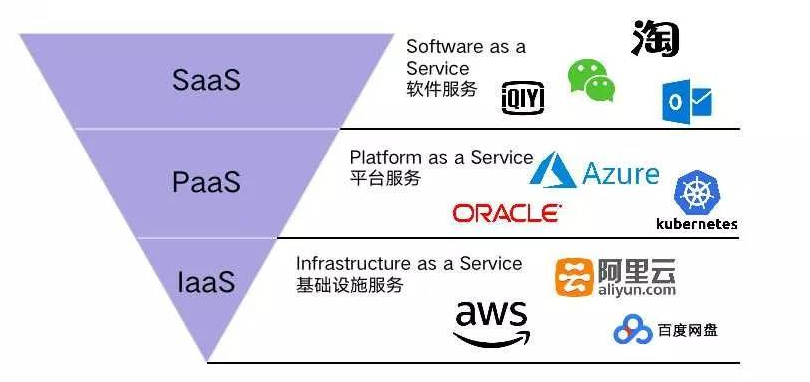

• IaaS，PaaS，SaaS，DaaS

資料即服務（Data-as-a-Service，DaaS）是指與資料相關的任何服務都能夠發生在一個集中化的位置，如聚合、資料質量管理、資料清洗等，然后再將資料提供給不同的系統和用戶，而無需再考慮這些資料來自于哪些資料源，

DevOps：Developer Operations Engineering，開發運維工程師，

• RPC

RPC：遠程呼叫，通過RPC框架，使得我們可以像呼叫本地方法一樣地呼叫遠程機器上的方法：

1、本地呼叫某個函式方法

2、本地機器的RPC框架把這個呼叫資訊封裝起來（呼叫的函式、入參等），序列化(json、xml等)后，通過網路傳輸發送給遠程服務器

3、遠程服務器收到呼叫請求后，遠程機器的RPC框架反序列化獲得呼叫資訊，并根據呼叫資訊定位到實際要執行的方法，執行完這個方法后，序列化執行結果，通過網路傳輸把執行結果發送回本地機器

4、本地機器的RPC框架反序列化出執行結果，函式return這個結果
